Винтовые сваи для вечномерзлых грунтов диаметром 108 мм

Содержание

Винтовые сваи — СВИ-108

Винтовые сваи — тип свай, заглубляемых в грунт способом завинчивания. Винтовые сваи состоят из ствола и лопасти. Изготавливаются из литых либо сварных стальных деталей.

— возможность монтажа в зимний период;

— срок монтажа от 1-го дня;

— не требует применения механизмов;

— не даеь осадку, продложить строительство можно сразу после закладки фундамента;

— сваи можно использовать повторно

Наиболее подходящими конструкциями для обустройства фундамента являются винтовые сваи диаметром 108 мм. Они пригодны для использования на различных типах почвы, в том числе сложных, и применяются для строительства деревянных домов или бань. Такой тип винтовых свай также можно использовать в качестве опор для линий электропередач, рекламных щитов и при обустройстве освещения. Часто они служат опорами для речных мостов и причалов. Винтовые сваи подходят для дополнительного укрепления существующего фундамента, подпорных стен и оснований опасных склонов. Кроме того, высокая несущая способность винтовой сваи позволяет использовать ее даже в плотных и вечномерзлых грунтах без риска деформации или поломки.

Винтовые сваи диаметром 108 мм отличаются от других свай тем, что их монтаж может производиться вручную. Данные изделия следует выбирать исходя из типа грунта и климатических особенностей. Именно эти факторы определяют уровень несущей способности свай.

  • экономичность;
  • быстрота монтажа;
  • многократность использования;
  • универсальность применения;
  • безопасность;
  • надежность;
  • прочность;
  • долговечность.

Мы предлагаем качественные винтовые сваи СВС 108, которые вы можете заказать по доступной цене на нашем сайте.

Источник: http://krovli-zabori.ru/products/19951495

Отзывы о фундаменте на винтовых сваях

Вряд ли кто-нибудь станет спорить с тем, что каждый тип фундамента целесообразен для определенных объектов в конкретных условиях строительства. Не исключение и столь популярный среди бюджетных застройщиков фундамент на винтовых сваях, информация о котором встречается самая неоднозначная. В целом целесообразность строительства объекта на таком основании определяется типом грунта, рельефом стройплощадки, общей нагрузкой. Ниже мы рассмотрим все положительные и отрицательные моменты, которые замечают застройщики.

Общая информация

Винтовая свая представляет собой стальную трубу (толщина стали не менее 4 мм), на одном из концов которой приварен литой наконечник из лопастей. Именно за счет него сваю буквально вкручивают в грунт до тех пор, пока конец не доберется до нужной глубины и не упрется в надежное основание. Такой фундамент используют, когда любой другой (например, плитный) в силу определенных причин неприемлем. Обычно это обусловлено затратами на строительство объекта. Сваи вкручиваются в грунт посредством спецтехники либо за счет мускульных усилий работников.

Так с чем могут быть связаны негативные отклики? Начнем мы, пожалуй, с самого главного – с качества опор. Безусловно, от их характеристики зависит многое.

Качество материалов

Что нас волнует в первую очередь:

  • марка стали;
  • толщина металла;
  • диаметр опоры;
  • качество винтовой части сваи;
  • защитное покрытие сваи.

Толщина металла является в данном случае важнейшим фактором долговечности. Поэтому обязательно проверяйте толщину всех элементов: ствола, лопасти. Некоторые производители заявляют о толщине 4 мм, но на деле применяют 3.5, а то и 3.2.

Марка стали также играет ключевую роль в обеспечении качества и надежности. К примеру, сталь 20 на 10–15 % долговечнее, чем сталь 3, а стали НКТ долговечнее в 5-6 раз!

Наверняка вы успели обратить внимание на то, что такие сваи изготавливаются различных диаметров, да и лопасти у многих из них отличаются. Чаще всего используют диаметр 108 мм – универсальный вариант для большинства построек. Самые легкие объекты, например веранду, уместно возводить на более тонких сваях: так проще вкручивать опоры и строительство обходится дешевле. Но это не самое главное, нас волнует качество лопасти-наконечника. Ряд компаний реализует опоры, у которых лопасти приварены к трубе. А это значит, что они могут запросто повредиться в процессе закручивания (сварные швы далеко не всегда выполняются с соблюдением всех технологий). Отсюда неудовлетворительное мнение о таком фундаменте – застройщики попросту выбирают некачественные сваи!

Поэтому, если вы выбираете сварной наконечник, убедитесь, что их подвергают контролю ультразвуком, а еще лучше – рентгенографическому контролю – для подтверждения смело запрашивайте у компании соответствующие отчеты. Но не стоит забывать, что так называемые литые наконечники также привариваются к трубе, и от качества сварных швов, соединяющих наконечник со сваей, зависит надежность. Поэтому УЗК-отчет должен сопровождать также сваи с литым наконечником.

Чтобы обезопасить себя от нерадивых производителей, внимательно изучайте информацию о компании. Обращайте внимание на данные ее сайта, на то, насколько достоверной является информация в разделе «Контакты» (адреса филиалов, телефоны, данные сотрудников). На сайтах некоторых компаний указываются не городские номера, а единый федеральный номер либо сотовый, который дублируется на другие города. Иногда указываются несуществующие адреса офисов либо не указываются вообще. Очень часто встречаются не реальные офисы компании, а дилеры, которые не специализируются на данном строительстве.

Отдельного внимания заслуживает покрытие свай. Далеко не каждый производитель готов биться об заклад, что нанесенный на винтовую опору состав сохранится на ней в процессе вкручивания. Дело в том, что все тело и лопасти при установке испытывают колоссальное трение о грунт, в котором могут попадаться камни. А они великолепно снимают некачественное защитное покрытие. Как проверить качество состава? Очень просто! Можно воспользоваться услугой тестового вкручивания винтовой опоры или пойти по другому пути. С усилием проведите по свае острым углом камня. Если удалось добраться до металла – свая непригодна.

Сегодня наиболее надежным в плане устойчивости как к трению, так и к коррозии при нахождении сваи в грунте считается покрытие на основе полиуретановых смол. Это защита нового поколения (следующего после эпоксидных смол). Однако в любом случае, каким бы хорошим ни было покрытие, при вкручивании оно может быть разрушено. Поэтому ориентироваться при эксплуатации следует прежде всего на качество металла (толщину ствола, лопасти, марку стали).

Ошибочным является мнение, что при строительстве используются только стандартные (однолопастные) сваи. К примеру, при возведении объектов с перепадами высот, надводных сооружений, которые подвергаются течению воды, то есть там, где существуют сильные боковые нагрузки на фундамент, применять следует двухлопастные, которые более устойчивы к подобного рода нагрузкам.

Наблюдение за исполнителями

Русский человек уже привык к тому, что в нашей стране (странах СНГ) многие технологии строительства не соблюдаются. Строители всеми силами пытаются сделать больше, быстрее, но не всегда качественнее, поэтому их клиенты сталкиваются с ситуациями грубого нарушения предписанных условий вкручивания. В частности, некоторые компании перед установкой свай облегчают процесс сильным заглублением: выкапывают приямки или лидер-лунки, объясняют это тем, что так быстрее, а данная мера никак не сказывается на качестве постройки.

Важно! Возведение не должно упрощаться никаким выкапыванием ям – сваи вкручиваются с нуля! Только так можно обеспечить устойчивость опоры и спрогнозировать ее дальнейшее поведение. Поэтому, если вы обратились за услугами в строительную компанию, обязательно проследите за ходом работ на собственном участке, а лучше – убедитесь в том, что данный пункт (соблюдение технологии) указан в договоре. При ручном вкручивании приямок выкапывается не для облегчения процесса завинчивания, а для точной центровки сваи. Самое главное, чтобы свая была закручена в нетронутый грунт как минимум на 1 метр. При механизированном же способе выкапывать приямки не нужно.

Чтобы оградить себя от непрофессионального монтажа, проверьте наличие у компании допуска СРО, а также наличие на строительном участке ОТК (отдела технического контроля). Не стесняйтесь требовать у компании гарантийного сертификата на произведенные работы – это станет залогом качественного выполнения монтажа и соблюдения всех строительных норм и правил.

Самостоятельные работы

Если у вас есть два-три помощника, то вкрутить сваи можно практически на любом пригодном для такого типа основания участке. Если вы не хотите стать в ряды тех, кто потом недоволен фундаментом, то сваю придется вкручивать с нуля, без лидер-лунок и других подобных упрощений технологии. Свая должна устанавливаться под прямым углом на глубину ниже уровня промерзания грунта. А это значит, что один из работников должен постоянно контролировать ее положение при закручивании. Не допускается вкручивание и выкручивание опоры с последующей корректировкой ее положения. После установки сваи обрезаются по одному уровню, заливаются бетоном, на каждую опору устанавливается оголовок и осуществляется надежная обвязка свай для обеспечения равномерного распределения нагрузок на подошву фундамента.

Источник: http://cdelayremont.ru/otzyvy-o-fundamente-na-vintovyh-svayah

Винтовые сваи

ТИПЫ И ВИДЫ ВИНТОВЫХ СВАЙ

Тип наконечника винтовой сваи

Диаметр ствола винтовой сваи, мм

Толщина ствола винтовой сваи, мм

Длина винтовой сваи, мм

Сталь и тип трубы

Количество лопастей винтовой сваи

Диаметр лопасти, мм

Толщина лопасти, мм

Количество и диаметр монтажных отверстий

Наконечник для вечномерзлых грунтов

Литой наконечник для вечномерзлых грунтов

Наконечник типа «шуруп»

От 3 мм до 20 мм

Новая — Сталь 3сп5

Б/у труба- сталь неизвестна – нами не используется

Восстановленная труба- сталь неизвестна –нами не используется

От 200 мм до 850мм

От 4 мм до 20 мм

Любое количество и диаметр

Дешевое, бытовое покрытие черного цвета –нами не используется

Термоусадочная трубка на переход грунт-воздух

Термоусадочная трубка на ствол винтовой сваи от наконечника до монтажных отверстий

Холодное цинкование –нами не используется

Холодное цинкование+ двухкомпонентная грунт-эмаль

Горячее цинкование + двухкомпонентная грунт-эмаль

Более детально

Тип наконечника винтовой сваи:

  • Сварной наконечник – наиболее распространенный тип наконечника. Является оптимальным по соотношению «цена-качество» при условии изготовления на специализированном предприятии. Обратите внимание! Приобретение винтовых свай у «сомнительных товарищей» чревато проблемами при монтаже – не заход сваи в грунт, отклонение сваи от вертикального положения (свая «бьет») при монтаже, отрыв лопасти при монтаже, снижение несущей способности винтовой сваи при некачественном проваре лопасти, неправильной геометрии лопасти, снижение срока эксплуатации.
  • Литой наконечник – более дорогой вариант наконечника по сравнению со сварным. Изготавливается методом литья. Отличается увеличенной толщиной лопасти (на несущую способность не влияет). Подделок на рынке винтовых свай не замечено. Хороший выбор, но более дорог по сравнению со сварным при прочих равных характеристиках (срок службы свай одинаков – через 100 лет сгниет не наконечник, находящийся в плотном слое, без доступа кислорода, а ствол на границе грунт/воздух).

    Наконечник для вечномерзлых грунтов (литой/сварной) – используется в почвах с «вечной мерзлотой», отличие литого от сварного см.выше.

    Наконечник типа «шуруп» — используется, как правило, для столбов заборов из сетки-рабицы, 3d панелей. Изготавливается методом литья. По несущей способности и ветровой нагрузке немного превосходит забитые на такую же глубину столбы аналогичного диаметра. Встречается литье российское и китайское.

Диаметр ствола винтовой сваи, Толщина ствола винтовой сваи, Диаметр лопасти, Толщина лопасти – эти параметры необходимо рассматривать совместно т.к. их совокупность дает такие понятия, как «несущая способность» и, частично, расчетный срок эксплуатации. На рынке винтовых свай в 90% используются следующие типоразмеры:

Диаметр ствола винтовой сваи, мм

Толщина ствола винтовой сваи

Диаметр лопасти, мм

Толщина лопасти, мм

Несущая нагрузка, кг

Расчетный срок эксплуатации

80 лет — при покрытии качественной двухкомпонентной грунт-эмалью с соблюдением требований изготовителя краски

Легкие конструкции- теплицы, невысокие столбики для фонарей, настилы, дачный туалет и т.д

Конструкции потяжелее – оранжереи, теплицы, столбы для заборов из сетки Рабица, 3D панелей.

Заборы из евро-штакетника, калитки, бытовки, строительные вагончики, легкие пирсы, беседки, террасы, опоры для столбов из кирпича и декоративного камня.

90% выпускаемых свай – именно 108мм. Подходит практически под все 1-1,5 этажные строения из дерева, бруса, СИП-панелей (дома, бани), бытовки, пирсы, гаражи, причалы, пешеходные мосты

Ангары, дома из газобетона, дома из бревна и бруса от 200мм, пристани, мосты, эстакады, промышленные навесы, усиление склонов

Данные сваи практически не используются в частном домостроении. Подходят под: мосты, пирсы, дорожные экраны, промышленные ангары, навесы, теплицы, как опоры для вышек сотовой связи, опоры трубопроводов. *-Изготовление под заказ и любой конфигурации (в соответствии с проектом).

Обратите внимание! Изменение хотя-бы одного из параметров ведет к непредсказуемым изменениям выходных параметров: «несущая способность» и «срок эксплуатации». Наиболее часто встречается подмена толщины ствола сваи 108мм (как самой распространенной) – вместо расчетных 4мм сваи изготавливается из трубы 3,5мм. Заказчику это может быть озвучено (мелким шрифтом), а может быть и нет… (на глаз отличить 3,5мм от 4 мм – практически невозможно. Заказчиков, которые проверяют толщину сваи штангенциркулем — единицы)

Использование «нестандартных» типоразмеров говорит о возможном использовании б/у или восстановленных труб (хотя «не факт» -не будем огульно поливать грязью конкурентов — время от времени и нам поступали предложения лежалой, бракованной, немерной трубы по очень «вкусным» ценам).

Сталь и тип трубы

Новая труба — Сталь 3сп5 – мы гарантируем, что все наши сваи изготовлены из новой трубы. «Лучший автомобиль – это новый автомобиль» Генри Форд. И этим все сказано.

Б/у труба- сталь неизвестна, Восстановленная труба – нами не используется.

Прежде чем приобрести сваи из бывшей в употреблении трубы ответьте на следующие вопросы:

Для перекачки какого продукта использовалась данная труба? (если пар или вода – слой ржавчины и известковый налет внутри полости сваи не позволит ограничить доступ кислорода заливкой бетона — срок эксплуатации сократится в разы, если газовый конденсат, нефть, продукты нефтедобычи и нефтеперегонки – то это «лотерея»: некоторые продукты «нефтянки» не только ускоряют коррозию, но и являются «не совсем полезными» для человека и окружающей среды)

Как производился демонтаж? (эксплуатация, а так же процесс монтажа, демонтажа, перевозки осуществляется спец.техникой — что неизбежно ведет к нарушениям геометрии – свая может быть «кривая», со вмятинами – хотя может Вам и повезет)

Сколько лет использовалась труба? Какова остаточная толщина ствола сваи в центре? Не попал ли стык трубопровода на вашу сваю?

ЕСЛИ ВАС ВСЕ УСТРАИВАЕТ – ТО ВАМ НЕ К НАМ.

Количество лопастей винтовой сваи:

Однолопастная винтовая свая – «стандарт» подходит практически для всех задач.

Двух и трех лопастные сваи – используются для объектов с повышенной ветровой нагрузкой: заборы, ангары, навесы, шумозащитные экраны.

Количество и диаметр монтажных отверстий:

Можете не «заморачиваться» — у всех все одинаково (два отверстия диаметром 50мм). Но бывают и спец. заказы – при механизированном монтаже — для определенной насадки ямобура (хотя у «нормального» ямобурщика насадка подходит под любые сваи) или для свай с диаметром более 159 мм при монтаже в сложных условиях.

Тип покрытия:

Дешевое, бытовое покрытие черного цвета – нами не используется. Для уменьшения себестоимости винтовой сваи недобросовестные производители могут использовать дешевое покрытие сваи – ЭТО НЕ НАШ МЕТОД . Мы даем гарантию на свою продукцию. Мы рассчитываем, что Вы порекомендуете нас своим друзьям и коллегам. Через год нас не надо будет искать – все наши телефоны «будут на связи».

Двухкомпонентная грунт-эмаль. Для обеспечения барьерной защиты сваи от коррозии мы используем высококачественную двух компонентную грунт- эмаль на основе эпоксидных смол, разработанную специально для окраски винтовых свай. Покрытие имеет высокую адгезию к металлическим поверхностям, высокоустойчива к механическим повреждениям. Данное покрытие – было разработано совместными усилиями «грандов» рынка винтовых свай – Заводом «СвайБур», Заводом Винтовых свай «Останкино», ООО «Фундамент» и заводом лакокрасочных изделий «Ecopol» с компанией ЛКИЗ «Промтехколор». Данного покрытия нет в открытой продаже, если вы его приобрели в рознице – это подделка!

По своим характеристикам аналогична краске Hempel ( Обратите внимание! краска Hempel – очень хорошая краска(честно), но после скачка курса евро – она стала очень дорогой и на сегодняшний день для окраски винтовых свай не используется. Как проверить производителя винтовых свай? Оригинальная краска Хемпель идет только в оригинальных барабанах (см. сайт Hempel) – попросите посмотреть производство и попросите показать краску :). Я Вам этого не говорил.

Холодное цинкование – как отдельное покрытие нами не используется.

Для защиты винтовых свай методом «холодного цинкования» мы можем использовать цинконаполненнцю грунт-эмаль «СвайБур-Zinga». Данное покрытие — это тонкопленочное цинковое покрытие, эффективно защищающее черные металлы от коррозии, обладающее отличными защитными свойствами и высокой адгезией к металлическим поверхностям. «СвайБур-Zinga» обеспечивает одновременно активную (катодную) и пассивную (барьерную) защиту от коррозии. Жидкий цинк может использоваться как самостоятельное покрытие, так и как грунтовочный слой в комплексных системах защиты.

Применение материалов относится к методу «холодного цинкования». В ходе испытаний покрытие свай методом «холодного цинкования» показало (к сожалению) не достаточную устойчивость к механическим воздействиям и –как отдельное покрытие нами не используется.

Холодное цинкование + двухкомпонентная грунт-эмаль

Для дополнительной барьерной защиты винтовой сваи, окрашенной методом «холодного цинкования» готовое изделие окрашивается дополнительным слоем грунт-эмали «СвайБур-Полимер». Это позволяет увеличить срок эксплуатации и защищает цинковое покрытие от механических воздействий при закручивании.

Оцинкованные ведра все видели? – это как раз и есть «горячее цинкование». Производится в соответствии с ГОСТ, толщина 80-120 микрон. В дополнительной рекламе не нуждается. Может использоваться как самостоятельное покрытие, так и в составе комплексного покрытия.

Дополнительным «+» горячего цинкования является покрытие цинковым слоем «полости ствола сваи».

Минус один – цена.

Ну, и самый лучший наш комплекс покрытий — Горячее цинкование+ двухкомпонентная грунт-эмаль «СвайБур-Полимер». Советский ГОСТ на горячее цинкование + новейшие разработки в области барьерной защиты. Добро пожаловать!

Дополнительная защита винтовых свай:

Термоусадочная трубка на переход грунт-воздух.

Всех беспокоит вопрос долговечности свайно-винтовых фундаментов. Нас этот вопрос так же волнует, и мы задались вопросом: где самое слабое место сваи? Где в первую очередь появится ржавчина?

Ответ: Как всем известно, процесс коррозии это ни что иное, как окисление железа (т.е. присоединение в молекуле железа Fe молекулы кислорода О). А скорость протекания коррозии зависит от агрессивности окружающей среды. Наиболее интенсивно металл ржавеет во влажных местах – где есть кислород и вода. Можем сделать небольшой эксперимент: поместим, скажем, металлические болты в разные среды: вода, вода+воздух (обернем болты влажной тряпкой) и воздух. Результат ожидаем: болты в мокрой тряпке через 2 дня!! покрылись ржавым налетом, на болтах в воде наметились следы коррозии, в воздухе – все хорошо (пока). И так, наиболее «горячее» место для ржавчины на винтовой свае – это переход воздух-земля т.к. в данном месте есть и вода и воздух. «А как же хваленое покрытие сваи?» спросите Вы, и тут в дело вступает такое понятие, как «морозное пучение грунта». То есть, каждую позднюю осень грунт, насыщенный влагой, замерзает и лед в почве расширяется, а каждую раннюю весну лед тает и, соответственно, грунт уменьшается в объеме — на винтовую два раз в год действует дополнительное механическое воздействие в верхних слоях грунта. И так каждый год.

Согласитесь, неприятная ситуация – неизвестно, насколько сильное воздействие будет на каждую из свай и чем это закончится. И для того, чтобы дополнительно защитить данное «опасное место» мы предлагаем установить Термоусадочную трубку на переход грунт-воздух. Технология термоусадочных трубок давно и успешно используется для герметизации соединений в энергетике.

В свайно-винтовых фундаментах термоусадочная (термоусаживаемая) трубка длиной 30 см одевается на установленную сваю в районе перехода земля-воздух и нагревается строительным феном или газовой горелкой. В процессе нагрева термоусадка уменьшается в диаметре и плотно облегает сваю. Таким образом мы дополнительно защищаем самое опасное в коррозионном плане место от воды, воздуха и механических воздействий.

Термоусадочная трубка на ствол винтовой сваи от наконечника до монтажных отверстий

Если Вы внимательно читали предыдущий абзац, Вы понимаете, что следующим коррозионно-опасным местом (после перехода грунт-воздух) является ствол сваи, погруженный в грунт. Для дополнительной защиты всего ствола сваи мы предлагаем использовать термоусадочную трубку от наконечника винтовой сваи до монтажных отверстий. Это не только красиво – это дополнительный 1 мм защиты металла композицией на основе полиолефина.

Источник: http://fundam.ru/vintovye-svai/

Свая винтовая стальная для вечномерзлых грунтов с литым наконечником 108мм

Широкая линейка высококачественных стальных винтовых свай от АМК-Групп, позволит оптимизировать стоимость фундамента без потери качества и надежности.

Винтовая свая представляет собой полую стальную трубу со стальной лопастью (или лопастями) определенной конфигурации, с литым или сварным наконечником, обеспечивающим погружение сваи, которая завинчивается в грунт вручную, механизированным (с применением ямобура) или редукторным (с применением стационарной установки) способом.

Преимущества винтового фундамента — винтовых свай:

Это проверенное, универсальное и надежное основание под малоэтажные дома, под бани, заборы, маяки, столбы и т.п., проверенное временем, сертифицированное и рекомендованное к использованию практически во всем мире.

Тип винтовых сваи, их длинна, диаметр подбираются индивидуально под тип грунта и погружаются ниже глубины промерзания почвы что полностью исключает вспучивание или проваливание фундамента дома.

Использование цементно-песчаной смеси при устройстве свай, в сочетании с антикоррозийным покрытием обеспечивают не разрушаемость несущей способности винтового фундамента.

В условиях болотистой местности, и в вечно мерзлых грунтах — это фактически единственный способ устройства фундамента.

Единственное место где невозможно использование винтовых свай это скала.

При устройстве винтовых свай не требуется проведения предварительных земельных работ.

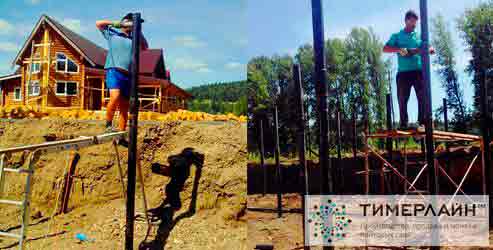

Сваи закручиваются в почву при помощи специальной установки.

Строительство винтового фундамента возможно на любой сложной поверхности, при любых климатических условиях — зима — лето — осень — весна.

Винтовой фундамент оценен и рекомендован экологами и людьми, заботящимися о состоянии окружающей среды. При его строительстве исключается нанесение ущерба корням деревьев, находящихся поблизости, также другим экосистемам.

Одно из самых важных качеств винтового фундамента — его стоимость. Цена на устройство винтового фундамента значительно дешевле устройства других видов фундамента. В некоторых проектах экономия финансов достигает 50%.

Несущая способность винтовых свай зависит от типа грунта. Свайный винтовой фундамент в зависимости от действующих нагрузок проектируют следующим образом:

Одиночные сваи — используются под отдельно стоящие опоры.

Свайные ленты — используются под стены зданий и сооружений при передаче на фундамент распределенных по его длине нагрузок с расположением винтовых свай в один ряд, в два ряда и более.

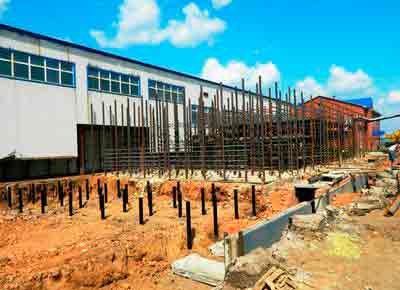

Сплошного свайного поля — под тяжелые здания и сооружения с винтовыми сваями, равномерно расположенными под объектом и объединенными сплошным ростверком, с опирающейся на грунт подошвой.

При разработке проекта свайно-винтового фундамента, необходимо учитывать следующую информацию:

Конструктивную схему спроектированного здания или сооружения.
Размеры несущих конструкций здания и материалы, из которого оно проектируется.

Наличие и размеры приближения заглубленных помещений к строительным осям здания или сооружения, а так же к их фундаментам.

Нагрузки на винтовой фундамент от строительных конструкций.

Наличие и размещение технологического оборудования, а так же нагрузки, передаваемые от него на строительные конструкции здания.

Требования к предельным осадкам зданий и сооружений и кренам строительных конструкций и фундаментов под используемое оборудование.

Число винтовых свай в фундаменте и их размеры следует применять при условии максимального использования прочности материала винтовых свай и грунта основания при расчетной нагрузке, допускаемой на винтовую сваю, учитывая допустимые перегрузки крайних свай в винтовом фундаменте в соответствии с требованиями СП 50-102-2003.

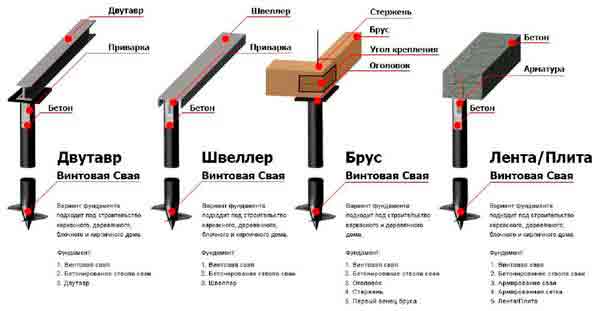

Сопряжение свайного ростверка с винтовыми сваями допускается предусматривать свободно опирающимся, либо жестким.

Применение винтовых свай для малоэтажных зданий допускается при глубине погружения в грунт за точку промерзания грунта.

Выбор конструкции фундамента и размеров винтовых свай должен осуществляться с учетом значений и направления действия нагрузок на винтовые фундаменты, а также технологии используемой при строительстве здания и сооружения.

Для устройства фундамента каркасных и деревянных зданий и сооружений, высотой в два этажа, используются винтовые сваи СВС ДУ 108 (правило уточняется при определении несущей способности свайно-винтового поля), где расстояние между осями свай не превышает 2,50 м, с ростверком из бруса или швеллера.

Для устройства свайно-винтового фундамента под блочные, кирпичные здания а так же здания выше двух этажей, применяются винтовые сваи СВС ДУ 133 (правило уточняется при определении несущей способности свайно-винтового поля), где расстояние между осями свай не превышает 2,50 м, объединенными сплошным ростверком, подошва которого опирается на грунт, армирование ростверка производится при помощи арматурных каркасов, либо при устройстве плит перекрытий, или ростверка из двутавра и швеллера.
Оголовок для винтовых свай применяется при устройстве ростверка из бруса, бревна, двутавра.

Устройство безростверковых свайно-винтовых фундаментов зданий и сооружений не разрешается.

Для укрепления фундамента зданий и сооружений используются винтовые сваи СВС ДУ 108 и СВС ДУ 133 (уточняется при определении несущей способности свайно-винтового поля) с изготовлением ростверка из бруса, швеллера и двутавра.

Устройство свай для укрепления фундамента может производиться из-под наружной стены здания.

Разбивка осей новых свайно-винтовых фундаментов должна производиться с закреплением относительно здания осей всех рядов винтовых свай.

Виды винтовых свай:

СВС — свая винтовая стальная.

СВС (м) — свая винтовая стальная (модифицированная) с повышенной несущей способностью.

СВС-2Л — свая винтовая стальная двухлопастная.

СВС-2Л (м) — свая винтовая стальная двухлопастная с повышенной несущей способностью (модифицированная).

СВСВМ — свая винтовая стальная для вечномерзлых грунтов.

СВС (л) — свая винтовая стальная с литым наконечником.

СВСВМ (л) — свая винтовая стальная для вечномерзлых грунтов с литым наконечником.

СВС (т) – свая винтовая стальная из толстостенной трубы.

СВС (тм) – свая винтовая стальная из толстостенной трубы (модифицированная).

СВС (т)-2Л – свая винтовая стальная из толстостенной трубы двухлопастная.

СВС (т)-2Л (м) – свая винтовая стальная из толстостенной трубы двухлопастная (модифицированная).

СВС (т)-2Л (М) – свая винтовая стальная из толстостенной трубы двухлопастная с максимальным диаметром лопасти.

Винтовая свая широколопастная — свая винтовая с отношением диаметра лопасти к диаметру ствола сваи > 1.5, предназначенная для фундаментов, сооружаемых в немерзлых (талых и с сезонным промерзанием) грунтах (природных дисперсных и техногенных).

Винтовая свая узколопастная — свая винтовая с отношением диаметра лопасти к диаметру ствола сваи Полная версия сайта

Источник: http://www.amk-krasnoyarsk.ru/goods/93902622-svaya_vintovaya_stalnaya_dlya_vechnomerzlykh_gruntov_s_litym_nakonechnikom_108mm

Винтовые сваи для вечномерзлых грунтов диаметром 108 мм

ул. М. Митрофаньевская д.4, оф.105

Пн.-пт. с 10:00 до 18:00

В современном строительстве использование технологии свайно-винтового фундамента успела себя оправдать и показала отличные эксплуатационные показатели. С каждым годом все больше зданий строится на винтовом фундаменте, который защищает постройку от проседания в почве и трещин впоследствии. Благодаря подобной популярности технология развивается и уже существует несколько разновидностей, каждая из которых соответствует определенному типу грунта.

Винтовые сваи под фундамент в настоящее время выпускаются в двух основных типах:

1.С литым наконечником.

2.Со сварным наконечником.

Сварные сваи имеют вид металлической трубы, диаметром от 57-325 мм и больше, где с одной стороны расположен заостренный конус с наваренными лопастями, который к тому же обработан антикоррозийным средством. Лопасти и конус изготавливаются с помощью плазменной резки, которая гарантирует точность и высокое качество изделия. Винтовые сваи купить большего размера чаще всего необходимо для строительства промышленных сооружений и зданий. Для малоэтажного здания чаще всего используют сваи, диаметром 108 мм.

Подобные сваи со сваренным наконечником также бывают нескольких видов:

1.Для каменистой почвы – имеют двойные лопасти, чтобы совершать максимально надежное сцепление с грунтом и не допускать перекоса сваи.

2.Для малоэтажного строительства – имеют наконечник открытого типа с крупными лопастями. Наилучший вариант для обычных грунтов.

3.Для малоэтажного строительства – имеют наконечник закрытого типа с крупными лопастями, и может использоваться при любых типах грунта.

Литые винтовые сваи под фундамент – это конструкция винтовой трубы, которая изготовляется через литье по определенно выверенным газифицируемым формам. Чаще всего подобные сваи имеют стандартный диаметр – 108 мм. А главное преимущество заключается в высокой степени прочности и долгосрочности эксплуатации за счет цельной вылитой конструкции. Данные сваи изготавливают полностью стальными, что только добавляет уровень прочности.

Винтовые сваи купить можно в нескольких видах:

1.Для талого и обводненного грунта – сваи имеют лопасти среднего размера и тем самым гарантируют легкое ввинчивание в почву с минимальной степенью разрыхления.

2.Для вечномерзлого грунта – сваи имеют лопасти небольшого размера, чтобы можно было ввинчивать быстро и без перекоса.

3.Для малоэтажного строительства – обычная свая с крупными лопастями, предназначенная для обычной почвы.

Зная основные разновидности винтовых свай, вы можете легче ориентироваться в данном вопросе и лучше подобрать сваи именно такого типа, который максимально будет подходить под имеющийся грунт, обеспечивая высокую надежность и сохранность будущего здания.

Источник: http://lensvai.com/poleznaya-informatsiya/71-raznovidnost-vintovykh-svaj

Несущая способность винтовых свай 108

Способы увеличения несущей способности винтовой сваи.
Область применения винтовых свай диаметром 108 мм.
Преимущества винтовых свай 108 мм.

Высокая надежность фундамента, возведенного на винтовых сваях, общеизвестна. Это достигается, в первую очередь, благодаря их способности повышенного противодействия нагрузкам. Ее максимальное значение без потери функциональных качеств винтовой сваи характеризуется несущей способностью изделия. При этом несущая способность винтовой сваи 108, например, зависит, в том числе, от типа грунта и особенностей климата строительства, ее диаметра, от толщины стенок, металла изготовления и т.д. Наиболее существенно на несущие способности винтовой сваи влияет площадь ее опоры на грунт и величина сопротивления грунта вертикальным нагрузкам.

Способы увеличения несущей способности винтовой сваи

Расчеты и практика показывают, что одна винтовая свая 108 может выдержать нагрузку, как минимум, в 3,5 тонны. Для увеличения ее несущей способности необходимо увеличить диаметр самой сваи и ее лопасти, толщину стенок, прочность металла. Практикуется также инъекция раствора через ее ствол.

Область применения винтовых свай диаметром 108 мм

.На винтовые сваи с диаметром 108мм приходится подавляющее большинство (до 80%) всех возводимых винтовых фундаментов, в том числе, и под тяжелые постройки, такие, как дома из бруса, рубленые, дома из газобетона (при определенной обвязке). Применяются они также для усиления ростверко-свайных фундаментов и фундаментов из монолитной плиты.

Преимущества винтовых свай 108 мм

Преимущества возведения объектов на свайном фундаменте неоспоримы, они подтверждены многолетней практикой их применения, в том числе и в России.

Применение винтовых свай 108 позволяет:

  • устраивать фундамент в условиях, когда его возведение традиционным способом затруднено;
  • исключить земляные работы, в том числе, и по изменению рельефа местности;
  • осуществлять пристройку к уже существующему дополнительного фундамента;
  • выполнять работы независимо от поры года и погоды;
  • значительно сократить сроки возведения фундамента;
  • повысить сроки эксплуатации фундамента;
  • удешевить строительство.

Источник: http://glavfundament.ru/articles/nesushchaya_sposobnost_vintovykh_svay_108/

Литые наконечники для винтовых свай

Наконечник изготавливается из стали ст.35Л методом литья по газифицированным моделям с последующей термообработкой.

1. Литые наконечники типа шуруп:

— диаметр ствола сваи 76 мм.

2. Литые наконечники для талых с сезонным промерзанием и болотистых грунтов:

— диаметр ствола сваи 89 мм., диаметр лопасти 250 мм.

— диаметр ствола сваи 108 мм., диаметр лопасти 300 мм.

— диаметр ствола сваи 133 мм., диаметр лопасти 350 мм.

— диаметр ствола сваи 219 мм., диаметр лопасти 500 мм

3. Литые наконечники для вечномерзлых грунтов:

— диаметр ствола сваи 133 мм., с диаметром лопасти 200 мм

— диаметр ствола сваи 219 мм., с диаметром лопасти 300 мм

Преимущества фундамента на винтовых сваях:

винтовой фундамент наиболее экономичное решение по сравнению с ленточным фундаментом или фундаментом на ж/б блоках (стоимость винтового фундамента на 30 — 50 % ниже);

заводская гарантия качества и долговечности (более 50 лет) винтовых свай при невысокой стоимости;

скорость производства работ по устройству фундамента (срок монтажа винтовых свай составляет 1-3 дня);

малое количество трудозатрат на устройство фундамета (3-4 человека);

не требуется проведение земельных работ;

работы по устройству винтового фундамента можно проводить:

— на неровном, необработанном от пней участке;

— на ухоженном газоне, без риска повреждения газона;

— на торфяных и обводненных грунтах;

— в непосредственной близости от крупных деревьев.

работы по устройству винтового фундамента можно проводить в любое время года и при любых погодных условиях;

к уже построенным на винтовых сваях металлоконструкциях, зданиях, домах и других объектах легко пристраиваются новые сооружения.

Винтовой фундамент (фундамент на винтовых сваях) подходит для следующих типов зданий, строений:

дома по каркасной технологии (металлические или деревянные каркасы);

дома из бревна (в том числе оцинкованного);

Источник: http://www.sever-polimer.ru/rklm-cl/_179/

Винтовые сваи для вечномерзлых грунтов диаметром 108 мм

СВС (ВСС) – Свая винтовая сварная (общего назначения).

СВС-ЗТ – Свая винтовая сварная закрытого типа.

СВС-К (СВК) – Свая винтовая сварная конусная.

СВС-П (СВП) – Свая винтовая сварная с пикой (оснащается дополнительной режущей лопастью).

ВАУ — Винтовое анкерное устройство.

Анкерные устройства СВС — сваи винтовые составные.

57 | 76 | 89 | 102 | 108 | 114 | 133 | 159 | 168 | 219 | 273 | 325

Сваи не постоянного диаметра:

SP — screw pile (Аналог конических свай KRINNER, BAU, ONNEA).

Винтовые опоры серии T ( N, G ) — монтажные отверстия + гайки
Винтовые опоры серии R — с квадратным фланцем
Винтовые опоры серии F (PV) — сваи с круглым фланцем
Винтовые опоры серии U- сваи с П-образным оголовком
Винтовые анкера серии Z — винтовые анкера гражданского назначения.

диаметр:
57 | 76 | 89 | 102 | 108 | 114 | 133 | 159

СВМ (СВСМ) – Свая винтовая для вечномерзлых грунтов

57 | 76 | 89 | 102 | 108 | 114 | 133 | 159 | 168 | 219 | 273 | 325

СВЛ (ВСЛ) – Свая винтовая для талых и с сезонным промерзанием грунтов, приваривается литой наконечник.

СВЛМ (ВСЛМ) – Свая винтовая для вечномерзлых грунтов, приваривается литым наконечником.

Правильное обозначение винтовых свай:

1. Тип сваи
2. Диаметр ствола сваи
3. Толщина ствола
4. Диаметр лопасти (при применении дополнительной лопасти указать их кол-во).
5. толщина лопасти
6. Длина винтовой сваи

итог: свая винтовая сварная диаметром ствола 108, толщиной стенки 4 мм., диаметром лопасти 300 мм., толщиной лопасти 5 мм., длина винтовой сваи 3 метра.

СВС 108(3,5) 2Л 300/350 (5)-4

итог: свая винтовая сварная диаметром ствола 108, толщиной стенки 3,5 мм., 2 лопасти диаметром 300 мм. / 350 мм., толщиной лопасти 5 мм., длина винтовой сваи 4 метра.

Источник: http://svaitehno.ru/vintovyie-svai2016/nazvanie-svay-vidyi-svay/

Фундамент на винтовых сваях от завода-производителя под ключ за 1 день по ценам гаражных производителей
с гарантией от 10 лет по договору

Сравните с мелкозаглубленным
фундаментом

Мелкозаглубленный фундамент

  • На монтаж уходит до месяца
  • Требователен к виду грунта
  • Требует точных расчетов при установке в пучинистый грунт
  • Низкая несущая способность
  • Со временем разрушается из-за осадков

Винтовые сваи

  • Устанавливается за 1 день
  • Используется на всех видах грунта, кроме скальных
  • Свободно применяется на пучинистых грунтах
  • Высокая несущая способность
  • Срок службы – до 100 лет, сваи покрыты антикоррозийной краской.

Что такое винтовая свая

  • Винтовая свая – металлический прут с острым наконечником и лопастью, которая помогает вкручивать ее в грунт.
  • Свая вкручивается в любой грунт, даже на воду. За счет распирающей силы лопасти свая не перекашивается и не выталкивается грунтом.
  • Сваи устанавливаются за 1-2 дня и сразу же готовы к нагрузке: не нужно ждать усадки или сезона для установки.
  • Каждая свая покрыта антикоррозийным составом. Внутрь нее заливается бетон. Это обеспечивает срок службы более 100 лет.
  • Сваи изготовлены из стали марки 20, толщина металла – от 4 мм. Конструкция лопасти – наша собственная разработка. Изнутри сваи заливаются бетоном.

Сваи различаются по диаметру

Сваи диаметром
133 мм

Сваи диаметром
159 мм

Сваи диаметром
219 мм

Сваи диаметром
325 мм

Сваи диаметром
57 мм

Столбы заборов, дорожные знаки и прочие легкие конструкции

Сваи диаметром
76 мм

Беседки, веранды и пристройки

Сваи диаметром
89 мм

Фундаменты для одноэтажных каркасных домов, бань из бруса

Сваи диаметром
108 мм

Фундаменты для любых типов домов и бань из бревна и бруса

Гарантия надежности фундамента

Для производства мы используем сталь марки 20 толщиной 4 мм. Ее срок службы по ГОСТу составляет 80 лет.

Сварка швов производится полуавтоматическими сварочными аппаратами. Качество шва гарантирует устойчивость к коррозии.

Внутрь сваи заливается бетон. Это защищает металл изнутри от коррозий, придает свае дополнительную несущую способность. Даже после того, как металл разрушится, в фундаменте останется бетонное основание.

Каждая свая покрывается ЭП-140 Покрытие ЭП-140 атмосферостойкое, стойкое к воздействию влаги, устойчиво к изменению температуры и защищает от коррозии.

Какие виды свай бывают

Конусные сваи

Классическая конструкция, которая заканчивается конусом. Имеет лопасть для закручивания в грунт. Сваи «Тимерлайн» имеют 3 ценовые категории: эконом, стандарт и ВИП.

Двухлопастные сваи

Конструкция, которая заканчивается конусом. Имеет две лопасти для закручивания в грунт. Двухлопастная свая имеет более высокую несущую способность по сравнению с однолопастной сваей.

Сваи для вечномерзлых грунтов

Форма свай способствует легкому завинчиванию в грунт любого типа без бурения скважин. Заканчиваются острым концом. Лопасть средней ширины.

Шприцевидные

Край трубы, из которой изготовлена свая, срезан под углом 45˙. Такие сваи – самые доступные в нашей линейке.

3 варианта под любой бюджет

Сваи эконом-класса

Диаметр сваи: 57-219 мм
Длина: 1-12 м.

  • Покрытие краской
  • Менее 1 витка
  • Стандартный оголовок

Стандартные сваи

Диаметр сваи: 57-219 мм
Длина: 1-12 м

  • Эпоксидное покрытие
  • 1.5 витка по ГОСТ
  • Оголовок по ГОСТ

Укрепленные сваи VIP

Диаметр сваи: 57-219 мм
Длина: 1-12 м

  • Полиуретановое покрытие
  • 1.5 витка по ГОСТ
  • Усиленный оголовок

Сравните с нашей продукцией

Свая конкурентов

  • Ручная сборка в гараже. Все сваи и лопасти разного размера.
  • Слабое антикоррозийное покрытие. Обычная грунтовка 3-в-1 не предназначена для свай, находящихся под землей.
  • 1 виток лопасти не дает необходимой распирающей силы, свая выталкивается пучением.
  • «Черновой» шов, который вскоре начнет ржаветь.
  • Сталь марки 3 со сроком эксплуатации 60 лет.
  • Кустарная сборка без необходимой документации

Свая Тимерлайн

  • Сборка на станках с ЧПУ гарантирует качество свай. Нет человеческого фактора и брака, все сваи абсолютно одинаковые.
  • Двухкомпонентная антикоррозийная обработка, покрытие не царапается и надежно защищает металл.
  • 1,5 витка лопасти, защищает от выталкивания из-за пучения грунта. Несущая способность до 50 тонн.
  • Сварка полуавтоматами, которая дает ровный и надежный сварной шов. У сваи нет слабых мест.
  • Сталь СТ-20 со сроком эксплуатации от 80 лет
  • Наши сваи официально сертифицированы в базе Росреестра.

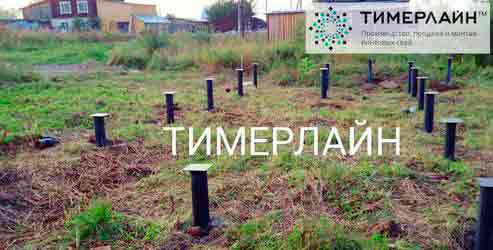

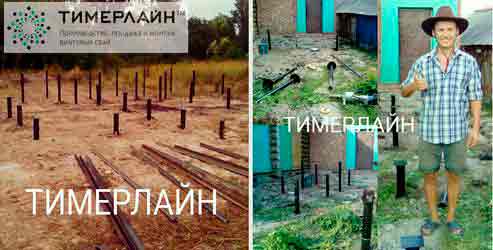

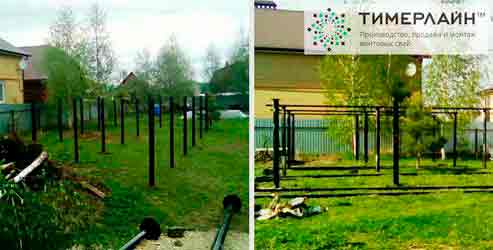

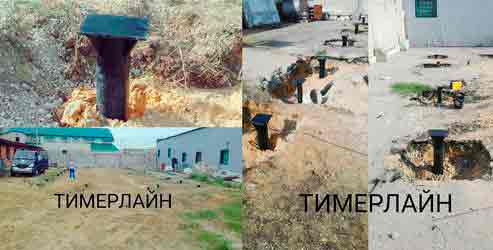

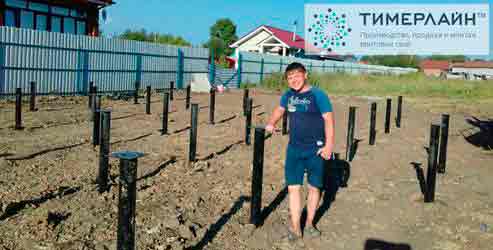

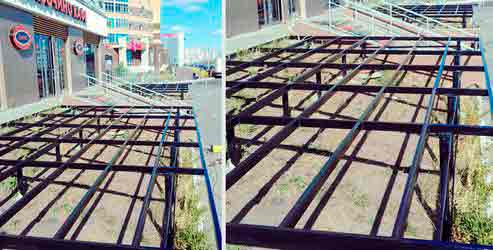

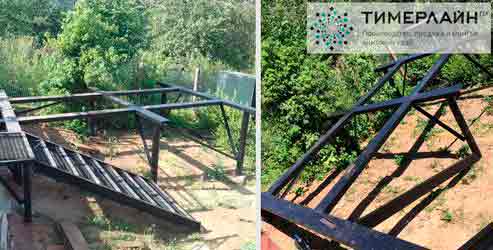

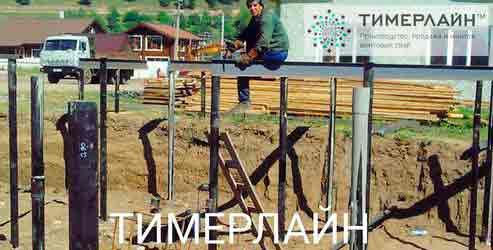

Примеры наших выполненных обьектов

Надежный монтаж свай

Мы доставляем сваи на ваш объект.

Сваи вертикально ввинчиваем в грунт с помощью ручного ключа или специального оборудования.

Наши монтажники контролируют процесс с помощью уровня, чтобы свая не пошла под углом.

После установки сваи выравниваем нивелиром, лишние части обрезаем по уровню фундамента и заливаем бетоном.

Гарантия на монтаж от «Тимерлайн» – 10 лет. Гарантия действительна только в случае соответствия проекту.

О компании

Компания «ТИМЕРЛАЙН» основана в 2012 году.
За все время мы установили уже более 3000
фундаментов по всем требованиям ГОСТ.

Собственное производство
(не переплачиваете)

Современные станки ЧПУ
(Сваи качественные)

Собственный автопарк
(не ждете и не переплачиваете)

Все продукция
сертифицирована
в Росреестре

Наша дружная команда профессионалов

Усманов Тагир Назирович Основатель компании «Тимерлайн»

Хасанзянов Радис Рамисович Основатель компании «Тимерлайн»

Каждый сотрудник имеет высшее образование
и опыт работы в строительстве

Наша миссия

Фундамент на винтовых сваях шаг за шагом

1. Вы звоните — наш менеджер выявляет потребность.

2. Инженер специалист выезжает на объект и проверяет неровность.

3. Проектировщик делает проект.

4. Бухгалтер подписывает договор.

5. Финансовый директор проверяет правильность заказа и отправляет на производство.

6. Товар отгружается со склада.

7. Сваи монтируются с нашими спецтехниками.

8. Фундамент готов к строительству дома.

Монтаж от тимерлайн

Мы готовим проект-расчет нагрузок в течение часа. В проектном отделе работают специалисты с высшим образованием и опытом установки фундамента.

Замерщик разбирается в почве, фундаменте и строительстве домов. Может дать совет, где и какие объекты строить, какие сваи выбрать для установки.

Наша штатная монтажная бригада отвечает за качество выполнения работ на объектах.

Проводим бетонирование фундамента бетоном, а не ОПГС или другой смесью. Используем только бетон марки 300.

Привозим на объект собственную необходимую технику: миксеры, ямобуры и другие единицы.

Заливка сваи бетоном увеличивает срок службы сваи до 150 лет: когда металл полностью сгниет, останется стержень из бетона.

Гарантия на монтаж от «Тимерлайн» – 10 лет. Гарантия действительна только в случае соответствия проекту.

Благодарственные письма и отзывы

Работаем по всей России

Часто задаваемые вопросы

Сколько проживет фундамент на винтовых сваях?

Все зависит от производителя свай. Каждая компания имеет свои стандарты и свой подход к выбору материалов.

К сожалению, сейчас большинство производителей стремятся снизить цену на сваи и экономят в первую очередь на стали. Тонкая сталь некачественной марки будет находиться в земле 40–50 лет, после чего сгниет и перестанет выполнять свои функции.

Компания «Тимерлайн» отказалась от экономии на производстве, так как качественный результат для нас на первом месте. За годы работы мы зарекомендовали себя как надежного поставщика винтовых свай. У нас есть офисы в нескольких городах России и развитая дилерская сеть. Мы изготавливаем сваи из стали марки 20 толщиной от 4 мм. По ГОСТу такая конструкция имеет срок эксплуатации от 70 лет. Мы покрываем сваю антикоррозийным покрытием на основе эпоксидных смол или полиуретана и заливаем бетон внутрь сваи. Это увеличивает срок службы наших свай еще на 15–20 лет.

Как сделать пол?

Пол на винтовых сваях устраивается из бруса, пропитанного антисептиком, что препятствует разрушению древесины в процессе эксплуатации. Иногда строители в целях экономии материалов и времени в качестве обвязки винтовых свай используют несколько соединенных между собой досок. Мы не рекомендуем использовать доски вместо бруса: они подвержены деформации и перекосам. При устройстве пола нижние венцы обшиваются и создается черновой пол, на котором крепится утеплитель. Следите, чтобы не было перекосов: они приводят к появлению щелей, а значит и к теплопотерям. Лучший материал для создания связующих элементов свай – брус 150*150 мм. Для промежуточных лагов подойдет доска 50 мм.

Нижний венец строения из бруса соединяется между собой запилами и крепится замковыми соединениями. Места соединений жестко затягиваются шпильками или болтами. Брус жестко крепится болтами или специальными конформатами к оголовкам винтовых свай – это поможет надежно закрепить все строение к фундаменту. В креплениях и узлах соединения деталей здания и фундамента нельзя использовать гвозди и саморезы. Они не придают сооружению достаточной жесткости и надежности, что приведет к перекосам, деформациям или разрушению строения.

Как утеплить пол?

Особенность свайного фундамента – пространство под домом, которое продувается ветром. Холодный воздух охлаждает пол снизу, увеличивает теплопотери и вызывает дискомфорт от пребывания в доме. Пол нужно утеплять.

Для этого вам необходимо обустроить черновой пол на нижних венцах. По сути, черновой пол – это нижний слой пола, который нужен вам для одной цели: на нем будет крепиться утеплитель. Среди огромного выбора теплоизоляционных материалов мы рекомендуем базальтовую плиту или минеральную вату. Возможен и другой вариант, который удобен вам. Помните о закрытии фундамента – это сделает теплоизоляцию еще эффективнее.

Далее мы рекомендуем подумать о пароизоляции – для этого подойдет даже рубероид или полиэтиленовая пленка. Главное, не оставляйте щелей в стыках. Они разрушат слой теплоизоляции.

Сверху этой конструкции кладется чистовой пол из досок, ДСП и любых других материалов, которые вы хотите видеть в доме в качестве пола.

Как закрыть фундамент?

Сегодня существует множество разных способов. Мы подробно разберем каждый из них:

1. Навесная конструкция. Он создается просто: из металлических обрезков создается обрешетка, к сваям крепятся направляющие, а по периметру насыпается подушка из песка. На направляющих крепятся декоративные панели, а швы закрываются герметиком. 2. Цокольный сайдинг. Сайдинг – не самый эстетичный, зато очень надежный материал для того, чтобы закрыть фундамент. Для его реализации не нужны рабочие – вы сможете сделать это сами.

a. Выройте по периметру дома траншею глубиной до полуметра, шириной 0,3-0,4м. Ее внутренняя граница должна немного за стенами дома.
b. Вырытый котлован нужно покрыть слоем рулонной гидроизоляции и уложить дренажную трубу из ПВХ. По бокам в нескольких местах нужно сделать выходы на поверхность для промывки при заливании.
c.Трубы накрываются слоем мелкой щебенки толщиной в 10 см. Траншея засыпается песком. Далее вы должны сделать отмостку из брусчатки или бетонной стяжки.
d.Из металлических или деревянных элементов создается каркас под сайдинг.
e.Сайдинговые панели крепятся с помощью J-профиля, наружных и внутренних углов. Между панелями и отмосткой оставляют промежуток в 3–5 см.

3. Кирпич. Если у вас нет желания и времени рыть траншею и варить каркас под навесы, вы можете закрыть цоколь кирпичом. К сваям фундамента по самому низу приваривается металлический угловой профиль. Уголок с шириной полки 120 мм и длиной от 6 м до 12 м предварительно обрабатывается защитным антикоррозийным составом. Кирпич выкладывается, начиная с оформления углов.

4. Пластиковые панели. Способ для экономных хозяев. Они доступнее кирпича и не проигрывают в эстетике. Устанавливаются аналогично навесным конструкциям – на направляющие, закрепленные металлическим каркасом к сваям.

Почему у конкурентов дешевле?

Винтовая свая изготавливается из стали. Поэтому ее цена напрямую зависит от качества металла и покрытия. Мы работаем в одной ценовой категории с конкурентами, имеющими собственное производство. Цены дешевле наших устанавливают фирмы-однодневки, которые не могут позволить себе сталь высоких марок и современное оборудование.

Мы изготавливаем винтовые сваи на станках с ЧПУ по собственным разработкам (например, лопасть в 1,5 витка). Используем только качественную сталь и покрытие. Большинство конкурентов не могут похвастаться станками или качественными материалами – все этапы делают вручную и без понимания принципов работы свай. Например, при монтаже дешевой сваи может отделиться лопасть, а краска (которая оказывается обычной «3 в 1») – слезть.

Почему не заказать у конкурентов?

Вы сами выбираете поставщиков материалов. Если вы в процессе строительства не хотите переживать за фундамент, лучше обращаться в крупные компании. У крупных поставщиков есть проектировщик, который рассчитает несущую нагрузку, сделает рабочий проект, и на основании нагрузок даст гарантию на фундамент. Обратите внимание на сертификат соответствия на продукцию, так как многие недобросовестные компании покупают поддельные документы.

Помните, сваи из некачественного материала может «повести», после чего дом или другая постройка «просядет». Это может привести к обрушению и большим денежным затратам на ремонт.

Можно ли заказать сваи без монтажа?

Да, конечно. Мы приложим к вашему заказу подробные инструкции по установке фундамента, но мы рекомендуем обратиться к нашим монтажникам. Установка с применением специального оборудования гораздо надежнее, чаще всего займет несколько часов. Наши монтажники устанавливали фундамент на склонах и других труднодоступных местах.

Фундамент на винтовых сваях от завода-производителя под ключ за 1 день по ценам гаражных производителей
с гарантией от 10 лет по договору

Источник: http://sterlitamak.timerlain.ru/

Винтовые сваи для вечномерзлых грунтов диаметром 108 мм

Введите номер телефона

Винтовые сваи диаметром 108 мм

Винтовые сваи, диаметр которых составляет 108 мм, считаются самым подходящим оборудованием, которое используется при устройстве различных типов фундаментов. Их можно использовать на любых видах грунта, включая сложные. Преимущественно подобные конструкции применяются в процессе возведения деревянных построек (бани, дома, коттеджи).

Благодаря оптимальным параметрам винтовые сваи диаметром 108 мм допускаются к использованию в качестве опор при устройстве линий электропередач, уличного освещения и различных рекламных конструкций. Нередко такие сваи используют в качестве опор при строительстве причалов и речных мостов.

Главной особенностью представленного оборудования выступает то, что его также можно использовать как дополнительное усиление и укрепление уже заложенных фундаментов, включая основания сложных склонов и подпорные стены. Прекрасные несущие и эксплуатационные характеристики дают возможность применять винтовые сваи 108 мм в вечномерзлых и слишком плотных грунтах. При этом вероятность деформации оборудования – полностью исключена.

Данный тип оборудования в отличие от других конструкций можно устанавливать вручную, без привлечения тяжелой техники. Выбор конкретного типа конструкции определяется исходя из качества и сложности грунта, а также климатических особенностей местности, в которой планируется проведение строительных работ.

Источник: http://www.svai-plus.ru/vintovye-svai/vintovye-svai-diametrom-108-mm.html

Ещё по теме  Новая защитная краска «KRASULA для торцов» от «НОРТ»
Комментарии

Комментирование отключено.
