Вязка арматуры своими руками — как правильно вязать арматуру

Содержание

.

Самостоятельная вязка арматуры для фундамента

Фундамент будет долговечным и устойчивым к различным нагрузкам, если соблюдается несколько основополагающих факторов: верный выбор арматурного проката (сечение и вид), марка и качество бетона, а также правильно подобранная методика скрепления стержней в единый каркас – так называемая вязка арматуры.

Для чего нужен арматурный «скелет»?

Как известно, застывший бетон обладает высоким уровнем прочности, прекрасно противостоит сжатию, но при этом слаб в отношении нагрузок на растяжение, сдвиг, изгиб. Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за которой готовый фундамент или стена трескаются, расслаиваются, появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить армирующий каркас.

Арматурный прокат – это металлические или композитные стержни круглого сечения диаметром от 4 до 80 мм. Пруты нарезаются, связываются в единый пространственный каркас с интервалом между соседними элементами в 40-60 см, и устанавливаются в опалубку перед заливкой товарного бетона и формирования монолитной плиты. Полученная единая конструкция именуется железобетоном и отличается лучшими техническими характеристиками по сравнению с обычной бетонной заготовкой.

Стальная арматура выпускается нескольких видов:

1. Монтажная. Используется для формирования пространственного «скелета». Нарезанные арматурные пруты укладываются и фиксируются поперечно в вертикальной и горизонтальной плоскости. Самый явный отличительный признак – гладкий профиль и маркировка А1 или А240.

2. Рабочая. Этот тип изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовой конструкции принимает на себя нагрузки на изгиб, сдвиг, растяжение, компенсируя напряжение бетонного камня. Профиль этого вида периодический (рифленый) трех типов: кольцевой, серповидный, смешанный. Выпускается в классах A-II, A-III, A-IV, A-V, A-VI.

К примеру, для формирования монолитной плиты фундамента для горизонтальных перпендикулярно расположенных сеток используется рабочая арматура, а для вертикальных связок между ними – монтажная.

Самое уязвимое место в арматурном каркасе – места перекрестий. Для их скрепления пользуются двумя способами:

  • Сварка. Этот профессионалы считают наиболее надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только те стальные стержни, которые имеют маркировку «С» (А400С, А500С). Во-вторых, стоимость продукции и работ заметно удорожает строительство, ведь нужен сварной аппарат с комплектующими и специалист по сварке. Самостоятельно эту процедуру осуществлять настоятельно не рекомендуется. В третьих, сроки формирования арматурного каркаса существенно удлиняются.
  • Вязка арматуры своими руками. Это наиболее быстрый и дешевый способ соединения деталей. Область перекрестий плотно скрепляется специально предназначенным для этого материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

Чаще всего мастера предпочитают именно второй метод. Схема проста, но и здесь есть свои подводные камни. Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурный прокат в единый каркас.

Вязальная проволока или пластиковые хомуты?

Первый и самый распространенный способ работы – вязка вручную или с использованием подручных механических средств. Для этих целей можно воспользоваться плоскогубцами, промышленным вязальным крючком (цанги) или самодельным. Качество соединений зависит от опыта мастера.

Помимо инструмента потребуются фиксаторы и расходный вязальный материал. Работа вручную допускает применение проволоки или пластиковых хомутов. Стальной прокат довольно мягкий, выпускается двух разновидностей:

Если арматура будет полностью скрыта бетоном, то можно выбрать более дешевую, неоцинкованную проволоку. Но если формируется, к примеру, фундамент с выводом арматурных связок над плоскостью бетона (для последующей установки колонн или других элементов), то лучше применять сталепрокат, защищенный цинковой оболочкой от коррозии.

Для металлического арматурного проката надо использовать проволоку, а пластиковые хомуты следует оставить для композитного. И не стоит менять сталь на гибкий ПВХ. Выгода в цене отсутствует, а в прочности и долговечности фундамент или плита может потерять существенно. Все же на разрыв пластик гораздо слабее металла, а все заверения продавцов в обратном – не что иное как маркетинговое продвижение товара.

Второй способ работы с арматурными стержнями – вязка при помощи электроинструментов. В эту категорию можно отнести промышленную насадку-крючок на дрель или шуруповерт и вязальный пистолет электрический или аккумуляторный. Последний особенно интересен. Представляет собой специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно обвязывает место перекрестий арматурных прутов и плотно затягивает связку.

Как утверждают опытные мастера, пистолет удобен на горизонтальных поверхностях, вязка каркаса монолитной плиты проводится быстро (время операции – 1-2 секунды), правильно и эффективно. Но он не подходит для труднодоступных мест. В минусе аппарата также высокий расход проволоки и необходимость частой перезарядки батареи, особенно если формируется фундамент под крупный объект.

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

  • Взять проволоку в руки, сложить пополам.
  • Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
  • Наложить на арматуру и захватить петлю крючком.
  • Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
  • Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

  • Сталепрокат сложить пополам.
  • Прижать пальцами к арматурному прутку и загнуть концы на себя.
  • Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

  • Отрез проволоки длиной не более 30-40 см сложить пополам.
  • Завести снизу.
  • Захватить крючком петлю.
  • Оставшиеся концы перегнуть через цангу.
  • Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

  • Кусок проволоки сложить пополам.
  • Вставить крючок в петлю и захватить им другой конец.
  • Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
  • Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

Источник: http://stroitel-list.ru/fundament/armatura/samostoyatelnaya-vyazka-armatury-dlya-fundamenta.html

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Армирование и вязка арматуры своими руками и использование арматуры в строительстве

Как правильно сделать армирование бетона и прочих конструкций

Армирование это не что иное, как использование арматуры в качестве одного из элементов или вернее компонентов строительного материала, для того чтобы конструкция была более прочной и долговечной.

Расчет для монтажа будущей арматурной конструкции которая будет применяться в ходе строительства, разумеется, должен выполнять специалист, если у Вас самого нет опыта предыдущих работ с армированием.

Применение арматуры и армирования в строительстве

Чаще всего армирование используют для превращения бетона в железобетон, с более высокими прочностными характеристиками.

Делается это, потому что крепость и прочность бетона на сжатие выше, чем на растяжение.

Поэтому для монтажа как вытянутых, так и плоских строительных конструкций (чаще всего именно такие конструкции работают на растяжение, а также изгиб) обычный бетон не используется потому что для того чтобы соответствовать нормам крепости его потребуется очень много, а применение арматуры для его усиления позволит избежать этого.

Арматурные элементы пригодятся там, где на конструкции ложится наибольшая нагрузка: в обычном строительстве простого дома такими конструкциями являются фундамент и перекрытия, особенно на первом этаже. В этом случае как монолитное так и сборное монолитное перекрытие можно сделать своими руками прямо на стройке.

В обязательном порядке армируют надоконные перемычки и перемычки над дверями, разнообразные арки, балконные плиты, лестницы (марши), септики. (помните мы говорили с вами про армирование арочных перемычек…)

Если же дом строите по технологии несъемной опалубки, то применение арматуры существенно увеличивает несущую способность стен, а поперечно уложенная арматура не даст в последствии образовываться наклонным трещинам, а продольная в свою очередь вертикальным трещинам в стенах дома.

Также часто используют арматуру при кладке стен из кирпича и блоков из самых разнообразных материалов, так например при кладке стен из пено- или газо- блоков арматуру необходимо класть через каждые четыре а еще лучше три ряда кладки, и это количество еще увеличивается под окнами и балконами..

При проведении работ по устройству стяжки и выравниванию полов используют проволоку для ее укрепления, особенно важно это делать в там где ходят наиболее часто, например у входа.

По традиции арматуру чаще всего делают из стали, притом сталь должна быть качественной ведь арматурные конструкции используются в наиболее уязвимых местах строящегося дома, испытывающих большие нагрузки.

Требования самые обычные: устойчивость к коррозии, прочность, сцепление со строительными растворами, как с цементо-песчаным так и обыкновенным бетоном.

Какая бывает стальная арматура

Арматура и конструкции из нее бывают 2х видов: жесткие и гибкие.

Жесткая это уголки, швеллеры и двутавры.

Гибкая арматура это самые разнообразные стержни от 6 и до 40 миллиметров.

Если строите дом своими руками, то чаще всего Вам придется использовать арматурные стержни от 10 до 20 мм в диаметре.

Также классифицируют арматуру и по прочности. Подразделяется она при этом по так называемым «классам прочности» который определяется по совокупности нескольких характеристик

  • относительное удлинение при разрыве (от 5 до 25%);
  • физический предел текучести стали (для обычного дома, строительства гаража или дачного домика подойдет арматурная сталь от 235 и до 1200 Н/мм2);
  • временное сопротивление, от 380 до 1400 мПа.

По совокупности этих характеристик арматуре присваивают класс от А1 до А6.

Сам класс и вышеописанные характеристики обычно расписаны в документах, их можно спросить у продавца, хотя почти никто не спрашивает, а зря, ведь от класса арматуры зависит и ее прочность и долговечность ну и разумеется ее цена.

Прочность конструкции из арматуры зависит и от такого фактора как поверхность арматурных стержней, ведь это определяет сцепление ее со строительным раствором.

Поверхность арматуры и покрытие бывает:

  • Кольцевым
  • Серповидным
  • Четырехсторонним
  • Смешанным

Два последних обеспечивают более высокую прочность сцепления с бетоном и цементно-песчаным раствором и соответственно жесткость

Первые два (с кольцевой и серповидной) продаются гораздо чаще.

Арматуру с кольцевым покрытием чаще используют для больших железобетонных конструкций, с серповидным – наоборот, с небольшой толщиной, тонкостенных.

Арматуру, которая никак не скреплена между собой, также называют штучной арматурой.

Из нее прямо на стройке «вяжут» арматурную сетку или делают монтаж каркаса.

Штучную арматуру используют, как правило, для подгонки каркаса и проведения армирования «на месте», в принципе для этого же можно с успехом использовать и толстую проволоку.

Отдельно можно купить и уже готовые сетки из арматуры, если их соединить между собой, то получится арматурный каркас для армирования, например перемычек, плит перекрытия.

Характеристики требуемой для строительства дома арматуры указаны в проектной документации дома. Это и вид профиля, и диаметр и класс прочности.

Если указанной в проектной документации на дом арматуры в продаже нет, то ее можно заменить на другую, причем не обязательно большего диаметра.

К тому же, перераспределение нагрузки внутри стен и перекрытий строящегося дома в сравнении с указанными в документации может привести к общей непрочности конструкции и нестабильности элементов.

В принципе одну арматуру на другую заменить можно всегда, но делать это нужно только на основании расчета, высчитав предварительно общее поперечное сечение всех стержней, их вес, и схему расположения.

То же самое можно сказать про замену армирующих элементов с одним профилем поверхности на другой.

До покупки арматуры проверьте наличие сертификатов качества, после доставки на место строительства проконтролируйте качество товара – не должно быть трещин или сколок, жирных и закрашенных поверхностей, которые могут маскировать дефекты стали, которые не позволят бетону полноценно связаться с армирующей конструкцией.

Также обязательно проверьте геометрию арматуры, особенно если речь идет о двутаврах, уголках, швеллере и т.п. Нормальная степень искривления обыкновенных арматурных стержней 5-7 миллиметров на один метр длины. Кстати налет легкой ржавчины на арматуре это не брак, и на качество будущих конструкций никак не влияет.

Купленную арматуру положите на хранение в любое сухое место, где она будет защищена от осадков и влаги. Место должно быть ровным, лучше на ровный бетонный пол или поддоны.

Вязка арматура и советы по армированию

Самое простое это укрепление кирпичной кладки с помощью арматуры – просто уложите на кирпич, необходимое количество стержней посередине, оставляя от края кладки 3-4 сантиметра, и положите поверх раствор.

Армирование фундамента для дома или плит перекрытия процесс посложнее.

В принципе, конечно можно купить готовый арматурный каркас связанный (соединенный) из отдельных сеток. Но как правило времени на соединение готовой арматуры блоками уходит больше чем если все это делать на месте и сразу. Сварка и подгонка стальных арматурных конструкций по заранее намеченной схеме, при помощи сварки или инструмента и своими руками не такое уж и долгое дело.

Сделать это можно двумя разными способами.

Сварка арматуры.

Более крепкий способ, гораздо более быстрый нежели, например вязка. Сварка арматуры это единственный выбор, если строите большой дом или занимаетесь армированием на производстве. Главный минус известен – при сварке стали меняются ее структура и свойства, и как она поведет себя далее в бетоне не известно никому, к тому же при сварке арматурных стержней менее чем 1,2 сантиметра в диаметре, их можно пережечь, поэтому их варят редко как правило к такой работе допускают уже только опытных сварщиков ,как говорят «с репутацией».

Вязка арматуры.

Вязку арматуры своим руками может сделать даже абсолютный новичок в области строительства, на качество и прочность конструкции это почти никак не влияет.

Арматурная стека смонтированная способом вязки обладает таким преимуществом перед сваркой как пружинность – если например построенный фундамент подвинулся (при той же осадке дома например) то вязаной арматурной сетке ничего не будет, а сварную может и разорвать если осадка слишком большая.

Вяжут арматуру там где пересекаются стержни, для чего используют специальную проволоку для вязки, чаще всего ее диаметр 2-3 миллиметра.

Для вязки требуется самый простой инструмент: арматурные кусачки или специальное ручное приспособление с реверсивным ходом, очень убыстряющее и облегчающее работу под связыванию арматурного каркаса.

От того какой способ армирования вы выберете, прочность будущей конструкции перекрытий, фундамента, арок и прочего никак не зависит – это имеет значение только в тот момент когда происходит заливка бетона в узлы.

После того как армирующая сетка связана или сварена (соединена), очистите опалубку от строительного мусора, разметьте на ней положение арматуры, после чего произведите ее укладку в конструкцию

Строя дом своими руками можно это сделать самому – как правило арматурная конструкция весит немного, даже сравнительно большие армо-конструкции для фундамента, цоколя или 1го этажа их вес редко превышает сто, сто пятьдесят килограмм.

Правила укладки арматуры

Следите за тем, чтобы арматура и ее составляющие не прикасались к опалубке.

Расстояние между узловыми стержнями (размер ячеек) как правило, составляет 25-30 сантиметров.

Чтобы усилить общую прочность конструкции при армировании, его можно уменьшить даже до 10 сантиметров, но менее 5 см уменьшать не рекомендуется – раствор при маленьких ячейках потеряет проникающую способность и в ходе бетонирования внутри могут оказаться полости и пустоты.

И если делаете армирование своими руками и если нанимаете для этих целей бригаду шабашников обязательно проконтролируйте наличие достаточного защитного слоя вокруг арматуры, это не позволит ей постоянно подвергаться неблагоприятному воздействию влажности и осадков, которые являются наиболее частыми причинами разрушения конструкций из-за появления ржавчины, коррозии. Защита арматуры не может быть менее двух сантиметров (считая от границы бетона).

При строительстве фундамента арматуру укладывают в бетон на глубине как минимум 5 сантиметров. Для этого можно использовать крупный щебень, битый кирпич, а можно и купить пластиковые подставки – монтаж армированного пояса в фундаменте с их помощью гораздо удобнее из-за возможности фиксации в нескольких положениях.

После укладки арматуры и тщательной проверки конструкции на полное соответствие проекту можно залить ее раствором бетона.

Установленную арматуру нужно проверить на соответствие проектным параметрам, и можно заливать ее бетонной смесью.

Распространенные ошибки при монтаже и соединении стальной арматуры

Не используйте использованную ранее для других работ арматуру в важных местах будущего дома, которые впоследствии будут испытывать наибольшую нагрузку. Ее можно применить например для устройства и заливки своими руками цементной стяжки .

Ржавчина даже на новой арматуре это не страшно и счищать ее не нужно, и уж тем более красить – этим Вы только ухудшите сцепление арматуры с бетоном в процессе армирования. На крайний случай пролейте перед укладкой арматуру водой из шланга под давлением и пройдитесь по ней мокрой щеткой.

При соединении арматурных стержней в сетку их приходится гнуть или резать. Для последнего подойдет, разумеется обычная болгарка, но для того чтобы проще было гнуть арматуру многие ее нагревают в месте сгиба. Это неправильно, поскольку также как и в процессе сварки при нагревании сталь меняет свою структуру и потом может лопнуть. Ладно если под строящимся домом грунты стабильные и его осадка не велика – а если произойдет обратное то сэкономленное время в сотни раз перекроют расход и временные затраты на ремонт.

Недопустимо погружать при армировании сетку или каркас в уже залитую опалубку, если не соблюдать правило по которому сначала делается монтаж армирующего каркаса а только потом заливка бетона, лучше к строительству дома и не приступать – все равно потом строить заново.

Наращивание уже сделанного арматурного каркаса нежелательно, особенно если речь идет о местах, которые в будущем могут испытывать большие нагрузки (тот же пристрой, или например строительство тамбура, фундамент, плита перекрытия). Особенно это не рекомендуется делать там где арматурный каркас здания будет работать «на сжатие». Наращивание же при армировании «на растяжении» делать можно, но только сваркой арматуры и внахлест, предварительно произведя точные расчеты.

  1. Вяжут каркас из арматуры, связывая ее в сетку
  2. Всю закрытую арматурой конструкцию по всей площади заливают бетоном
  3. Для строительства фундамента возводят опалубку
  4. Бетон разравнивают лопатой или вибратором

Фото 1: Работы по армированию: вязка арматуры и укладка с последующей заливкой бетоном монтажного пространства

Как соединять арматуру – способы вязки

  1. Пластиковыми стяжками
  2. Металлической проволокой
  3. Специальным инструментом
  4. Сваркой разных видов
  5. Желобами в кладке
  6. Фиксаторами в пустотах стен

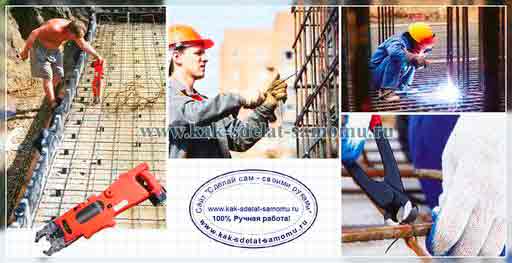

Фото 2: Способы соединения арматуры: Вязка, сварка, инструментом-фиксатором

Армирование необходимом как для горизонтальных, так и вертикальных конструкций. Дополнительное усиление каркаса можно сделать добавлением диагональных ребер жесткости

Композитную арматуру за границей давно стали использовать для строительства фундаментов, у нас пока нет

Фото вверху (армирование кладки). Кладка должна быть армирована в соответствии с материалом стены и ее характеристиками: высотой, толщиной, формой…

Фото 3: Армирование оконного проема и кладки

Перекрытия над проемами как оконными так и дверными укрепляют не только круглой арматурой, но и при помощи уголков (нижнее фото)

Фото 4: Монолитный фундамент – основа под тяжелые дома. Видна лишь часть сложного каркаса

Большинство крупных строительных конструкций в продаже уже армированы, например те же упомянутые выше плиты перекрытия из железобетона.

При необходимости выполнить легкое основание применяют ленточный фундамент, впрочем, блоки все равно укрепляют арматурой.

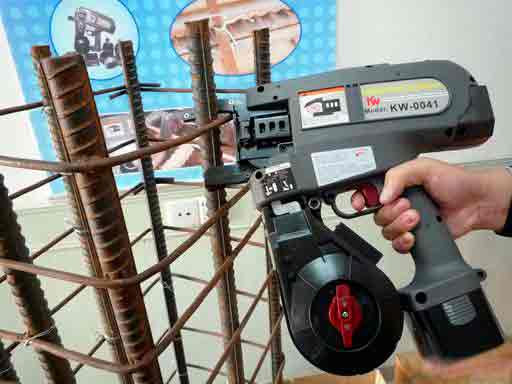

Пистолет для вязки арматуры

Несмотря на то, что дело это сложное и утомительное, многие мастера по-прежнему скрепляют арматуру вручную. А ведь намного проще воспользоваться специальным устройством—автоматическим вязальным пистолетом.

Механические

Эти модели не требуют электропитания, в чём и состоит их основное преимущество. Способны связывать арматуру диаметром до 16 мм. При этом их производительность обычно не уступает аппаратам с электродвигателем: время вязки одного узла не превышает 1 с. (Примерно 1000 узлов в час.) И уж конечно, это намного быстрее, чем крепить стальные прутья вручную—с помощью крючка или клещей. Для эксплуатации пистолета не нужно обладать специальными навыками, чего не скажешь о ручном способе. Достаточно приставить агрегат к арматуре, нажать на рукоятку и плавно потянуть пистолет вверх. Габариты некоторых моделей позволяют работать, не нагибаясь, что очень удобно.

К сожалению, механические инструменты от известных производителей стоят немало—от 45 до 70 тыс. руб. Зато аренда такого аппарата обойдётся значительно дешевле.

Электрические

Самый распространённый тип инструмента. Питается от аккумулятора. Максимальное время эксплуатации без подзарядки—8 ч.

Для удобства многие модели поставляются с двумя батареями: пока одна в деле, вторая заряжается. Скорость агрегатов с электроприводом такая же, как у механических, а иногда и немного выше.

В то же время электрические пистолеты могут вязать арматуру крупного диаметра—до 51 мм. Чем больше диапазон

диаметров, с которыми работает агрегат, тем он функциональнее.

Недостаток всё тот же—высокая цена (20-37 тыс. руб.) Для разовых операций, как и в случае с механическими устройствами, подобный инструмент выгоднее брать в аренду.

Механические

Выбор механических пистолетов на отечественном рынке пока невелик. Наиболее востребованной считается немецкая модель WackerNeusonDF 16 — надёжный и долговечный агрегат. При большом желании можно найти китайские или корейские аналоги, но они всё же уступают по качеству.

При покупке (аренде) следует проверить, насколько легко заменяются кассеты со скобами и не разболтаны ли подвижные части устройства. В работоспособности инструмента желательно убедиться, «не отходя от кассы».

Электрические

Выбирая аккумуляторную модель, необходимо обратить внимание на следующие характеристики.

Заранее определите, для какой цели нужен инструмент. Если речь идёт об индивидуальном строительстве, то подойдёт аппарат, позволяющий связывать прутья диаметром 12-16 мм. Скреплять более толстую арматуру вам не придётся. Стоимость катушки. Надо иметь в виду, что расходники для пистолета должны быть того же производителя, что и сам аппарат. Стоимость проволочных катушек в зависимости от бренда может быть разной. Поэтому лучше сразу выяснить, насколько дорогая или дешёвая проволока для той или иной модели.

Рекомендуемая толщина вязального материала — 0,8-1,5 мм.

Во избежание поломки инструмента не стоит наматывать проволоку на катушку самостоятельно.

Чем она больше, тем лучше, но надо помнить, что «долгоиграющие» батареи могут быть довольно тяжёлыми. Ещё один важный момент—время заряда аккумулятора. Масса. При работе с устройством тяжелее 3 кг быстро устают руки. Наиболее подходящий вес—2-2,5 кг. Для обвязки больших фундаментных каркасов специалисты советуют приобретать специальную рукоятку-удлинитель, которая существенно облегчит процесс.

Производитель. Предпочтительнее покупать (или брать в аренду) аппарат от известной компании. Это может быть, например, японский Мах, китайский U-Binder или отечественный инструмент от фирмы «Интерскол».

Источник: http://kak-svoimi-rukami.com/2012/10/armirovanie-i-vyazka-armatury-svoimi-rukami-i-ispolzovanie-armatury-v-stroitelstve/

Как вязать арматуру крючком — пособие для начинающих

Расходы на устройство фундамента будущего строения — самая дорогая часть бюджета стройки. Здесь нужна основательность во всём — ведь от качества фундамента зависит прочность всего дома. Армирование делает основу строения практически неуязвимой от межсезонных движений грунта и поэтому используется почти повсюду.

В этой статье рассказывается о способах крепления арматуры при устройстве каркаса на фундамент, о предпочтительности вязки арматуры перед сварным методом. Описано, как вязать арматуру для фундамента с использованием специального крючка. Даны необходимые советы и рекомендации начинающим монолитчикам, касающиеся этой стадии работ.

Вязание или сварка

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

  1. пластиковые хомуты;
  2. сварка;
  3. стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Чем вяжут проволоку

Процесс вязки арматуры крючком для фундамента — занятие крайне муторное и нудное. И чего только не придумывают, чтобы ускорить или облегчить его:

  • модернизируют крючок для вязки;
  • механизируют процесс при помощи шуруповёрта;
  • применяют специальный пистолет для вязки проволоки.

Модернизация крючка состоит в том, что ему придают различные, порой даже причудливые, формы. Ручка у этого крючка может вращаться вокруг рабочей его части. Это, кстати, не лишено смысла — опытные мастера не пользуются покупными крючками, а изготавливают его самостоятельно — «под себя».

Механизация при помощи шуруповёрта, следующая: болгаркой от крючка отрезают его рабочую часть, зажимают её в патроне шуруповёрта и с его помощью закручивают проволоку.

Вершина мысли — пистолет для вязки. Проволока в нём движется по изогнутой канавке, на 2-3 оборота охватывает стык прутьев и скручивается специальной цангой. После окончания процесса пистолет сам отрезает проволоку. Степень натяжения узла регулируется, вязка занимает 1-2 секунды на стык.

Вроде бы всё хорошо, удобно и быстро, но стоимость такого пистолета крайне высока. Его нерентабельно приобретать для однократного устройства фундамента частного дома. А если учесть перерасход вязальной проволоки и невозможность при помощи пистолета совершить стягивание в некоторых частях внутри каркаса, то его использование становится не таким уж заманчивым.

Использование различных методов для вязки арматурного каркаса фундамента имеет свои плюсы и минусы. Оптимальный способ для конкретного работника выбирается экспериментальным путём. Скорость вязки во всех случаях примерно одинакова. В любом случае умение вязать крючком остаётся самым востребованным навыком у специалистов.

Важно! В специализированных бригадах высокий спрос на работников, умеющих быстро и качественно вязать арматурные каркасы для фундаментов. Материал, изложенный в этой статье, и видео помогут освоить азы вязания для начинающих монолитчиков и приобрести навыки этой востребованной профессии.

Способы вязки арматуры

Вариантов для вязки арматуры на фундамент существует множество, кому какой удобнее, рассмотрим несколько из них:

Способ первый: отрезок проволоки сгибаем пополам; отступаем треть длины от петли и снова сгибаем; охватываем стык арматуры, таким образом, чтобы петля была с одной стороны стыка, а два свободных конца с другой; вставляем крючок в петлю, второй рукой придерживаем и слегка натягиваем концы проволоки. Проворачивая крючок зацепляем им свободные концы и закручиваем их вместе с петлёй на 3-5 оборотов, лишнее отрезаем или загибаем.

Способ второй: сгибаем пополам отрезок проволоки; оборачиваем им стык арматуры снизу; захватываем петлю крючком; оставшиеся свободные концы вставляем в крючок и загибаем; закручиваем всё вместе до плотного соединения прутьев.

Способ третий (самый распространённый): сгибаем пополам отрезок проволоки; оборачиваем им стык стержней по диагонали; в петлю вставляем крючок и натягиваем, второй конец так же как и во втором случае, загибаем на изгибе крючка; теперь крючок натягиваем и одновременно прокручиваем по часовой стрелке.

Третий вариант при вязке арматурного каркаса на фундамент является самым предпочтительным: более крепкое и аккуратное соединение, меньшая утомляемость при работе, да и скорость, при достижении определённого навыка, побыстрее. Рассмотрим процесс вязания каркаса поподробнее с показом видео.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Стараемся большую часть этих работ выполнять вне опалубки, на ровном свободном месте. Внутри опалубки производится только связывание отдельных элементов каркаса — его удлинение и угловое соединение.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется. Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

Источник: http://bane.guru/stroitelstvo-bani/kak-vyazat-armaturu-kryuchkom-posobie-dlya-nachinayuschih.html

Как правильно вязать и гнуть арматуру для фундаментов: технология монтажа

Арматурный каркас с указанием мест обвязки

Во всех современных фундаментах строительство не обходится без применения арматуры – соединенных между собой металлических прутьев, которые воспринимают растягивающие напряжения при использовании совместно с бетоном. Каркас создает вертикальный и горизонтальный пояса, служит для увеличения прочности конструкции и равномерного распределения нагрузок.

Если арматура будет слабо или неправильно связана она расползется, чем нарушит целостность фундамента. Это повлечет медленное его разрушение. Связать прутья между собой достаточно просто, но как правильно вязать арматуру для фундамента, хорошо знают специалисты узкого профиля. Схема связки каркаса практически одинаковая для всех типов оснований, кроме столбчатого деревянного или металлического, где формируется каркас поверх оголовка сваи с помощью арматуры или балок. Они соединяются с оголовком и свариваются, при этом приходится гнуть прутья или катанку под конкретно заданным углом.

Три метода обвязки арматурного каркаса

Схематическое отображение способов технологии вязки арматуры

Для формирования металлического каркаса основания применяется три метода обвязки:

  1. Сварка. На первый взгляд, сварка – это самый простой и эффективный способ соединить арматуру, но на практике все выглядит иначе. Во время сварочных работ металл нагревается до высоких температур и деформируется, а это частичная потеря жесткости. Также приходится нанимать профессионального сварщика, который знает о свойствах металла, сможет не пережечь его, а это дополнительные финансовые расходы. Также существует риск разрушения места сварки во время работы промышленного вибратора. Возникают сложности, если гнуть металл неподалеку от места сварки.
  2. Соединение с помощью гнутой проволоки или пластиковых хомутов (стяжек). Этот метод популярен среди многих застройщиков, так как соединение можно сделать своими руками в считанные минуты. Если применяется гибкая проволока, то для соединения звеньев нужно использовать специальный инструмент. Пластиковые хомуты надежнее проволоки, но стоят дороже. Схема соединения аналогичная, только тогда приходится гнуть прутья под необходимым углом.
  3. Внахлест. Этот метод подразумевает соединение арматуры внахлест с дальнейшей фиксацией проволокой. Практикуется больше для горизонтальных поясов, сделанных из сетки, а внутри соединения используется вертикальный гладкий прут.

Любой из вышеперечисленных методов можно реализовать своими руками. При этом приходится гнуть металл, что сделать достаточно проблематично, учитывая жесткость арматуры и ее минимальный диаметр для горизонтальных поясов от 12 мм.

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

Один из вариантов вязки каркаса основания с применением крючка. Умельцы иногда используют шуруповерт, как более лёгкий способ вязки прутьев арматуры своими руками.

отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);

  • затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;
  • согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;
  • в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;
  • концы проволоки отрезать плоскогубцами и выбросить.
  • В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

    Вязку арматурного каркаса для плитного монолитного фундамента лучше делать из нескольких поясов. Для горизонтального яруса используются спиральные прутья сечением до 16 мм, а для вертикальных звеньев – гладкая до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, которые создадут равномерный шаг. Затем при вязании вертикальных прутьев важно не забыть вывести их за пределы фундамента, ввиду того, что с ними соединятся несущие стены.

    Использование пластиковых хомутов-стяжек для вязания более дорогой вариант замены проволоки, но хомуты (стяжки) можно найти в любом хозяйстве. Принцип обвязки аналогичен, но пластик для стяжек менее прочный. Поэтому силу при монтаже лучше не применять. Самые популярные хомуты со специальным сердечником на конце стяжки, с их помощью крепятся кабеля и трубы на вертикальные поверхности. Пластик отлично показал себя при вязке своими руками в теплую погоду, в морозы он быстро теряет эластичность и лопается.

    Обвязка арматуры для фундамента по всем правилам

    Эскиз технологии правильного создания соединения арматурных прутьев и обвязка крючком

    Вязать арматуру вполне реально, используя подручные средства. Но стоит отметить, что правильное связывание прутьев между собой не гарантирует соблюдение всех строительных норм и качественного монтажа. Так как схема вязки каркаса зависит от типа фундамента, его размеров, толщины и типа используемого материала. Поэтому нужно учесть несколько ключевых правил:

    1. Если в качестве арматурного каркаса будет использоваться сетка, тогда обвязку нужно делать внахлест.
    2. Учитывая тип и сечение арматуры, необходимо рассчитать длину перепуска в местах соединения.
    3. Гнуть прутья нужно строго под определенным углом и равномерно.
    4. Учитывается марка бетона и условия работы в месте соединения. Минимальная длина перехлеста не менее 25 см.

    Если армирование проводится на высоте от 3 метров, тогда без строительных лесов или подмостки не обойтись. Технология обвязки получается более сложная, ввиду существующих правил безопасности при высотных работах. Обвязка проводится в три этапа:

    1. Сначала подготовить арматуру, подвязать к ней стропы.
    2. Поднять на необходимую высоту, выровнять и уложить в пластиковые направляющие.
    3. Связать прутья по любой перечисленной технологии.

    Высотные работы нужно проводить только с несколькими рабочими одновременно, обеспечить страховку и контролировать процесс подъема прутьев с дальнейшей их установкой на указанные места. Делать это своими руками без страховки категорически запрещено.

    Стоимость обвязки относительно невысокая, так как мастера могут обработать несколько квадратных метров каркаса за час. А при применении специальных вязальных инструментов, еще быстрее. А качество вязки прутьев и соответствие всем строительным нормам они гарантируют, тем более что гнуть прутья будут специальными щипцами.

    Источник: http://fundamentclub.ru/armirovanie/kak-pravilno-vyazat-armaturu.html

    Как вязать арматуру для фундамента схема с фото и видео

    Технология возведения фундамента состоит из нескольких основных этапов: разметки, копки траншеи, укладки песчано-гравийной подушки, сборки опалубки, вязки каркаса из арматуры и заливки бетона. Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент — это основа строения и малейшие погрешности в процессе его возведения могут существенно сократить срок службы.

    Особое место в возведении фундамента играет вязка арматуры, правильно связанный каркас сделает сооружение максимально прочным. Такой фундамент не боится внешнего воздействия и не лопнет при малейших смещениях грунта. Поэтому в этой статье подробно разберем вопрос: как правильно вязать арматуру для фундамента?

    Способы соединения арматуры

    Рассмотрим основные способы соединения арматуры для фундамента. Опытными строителями практикуется четыре основных способа связывания арматуры для сборки различных каркасов и сеток:

    1. сварка арматуры;
    2. вязка арматуры проволокой;
    3. соединение арматуры нахлестом
    4. механическое соединение арматуры с помощью стальных муфт.

    Все способы имеют свои плюсы и минусы. При строительстве небольших домов чаще всего используется монтаж арматурного каркаса с помощью сварки или вязка арматуры с помощью проволоки.

    Вязать или варить арматуру

    Сравнивать два этих способа не совсем корректно, так как это разные технологии, но все же есть ситуации, когда выбор между этими способами поможет сэкономить время и деньги, без вреда прочности сооружения.

    Соединение арматуры с помощью сварки является одним из самых эффективных способов, но использование данного вида связывания арматуры не всегда уместно. Чаще всего оно используется для монтажа больших каркасов для многоэтажных построек и тяжелых кирпичных коттеджей.

    Недостатки соединения арматуры с помощью сварки:

    • необходимы профессиональные навыки или придется прибегать к услугам сварщика, что существенно скажется на стоимости конструкции;
    • снижение прочности арматурных изделий в местах сварки;
    • не возможность использования, например один самых востребованных классов арматуры А-400 (А-III) соединять с помощью сварки нельзя, не получится сварить и стеклопластиковую арматуру;
    • возможность повреждения стыков при работах по уплотнению бетона вибраторами.

    При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязку арматуры с помощью проволоки.

    Преимущества и недостатки вязки арматуры проволокой

    • скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязке арматуры процесс становится весьма трудоемким;
    • легко устранить недочеты — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или поломка при сварочном соединение и придется прибегнуть к дополнительным операциям, например к использованию болгарки для снятия треснувшей сварки, а в случае вязки проволокой обломившуюся проволоку можно даже не снимать, намотав поверх ее новую;
    • вязку можно производить прямо в опалубке;
    • низкая стоимость в сравнение со сварочными работами;

    К основным недостаткам вязки арматуры проволокой относится шаткость получаемой конструкции.

    Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, этот эффект особо ощутим на стеклопластиковой арматуре. Дело в том, что арматура прогибаясь изменяет силу натяжки в местах вязки, поэтому вся структура начинает гулять, а установка арматуры становится непростым делом.

    Инструмент для вязки арматуры

    Вязку арматуры проволокой можно производить по разной технике и с помощью разных инструментов.

    Инструменты и приспособления для вязки:

    • крючок;
    • подручные средств:
      • самодельные крючки;
      • шуруповерт с крючком;
      • стальной пруток диаметром примерно 50 мм и длиной 250 мм;
    • вязальный пистолет;
    • плоскогубцы или пассатижи.

    Крючок для вязки арматуры

    Вязка с помощью магазинного крючка имеет два недостатка:

    1. ручная работа;
    2. необходимо набить руку для хорошей скорости.

    Крюк для вязки арматуры

    Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, стоимость их составляет в пределах 1 000 рублей.

    В магазинах также можно найти автоматические крючки для вязки арматуры, правда отзывы о них разнятся. Многие говорят о малом ресурсе, другие о том, что проволоку толщиной более 2 мм данный инструмент скручивает с трудом. Есть и положительные отзывы.

    Самодельный вязальный крючок

    Строите баньку? Нужно связать небольшой каркас, но под руками нет инструмента? Можно смастерить самодельный вязальный крючок из подручных средств.

    Самодельный вязальный крючок

    Материалом для такого крючка может послужить стальной кусок проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубки, либо сделать деревянную ручку.

    Шуруповерт с крючком

    Для автоматизации процесса вязки можно использовать шуруповерт с самодельным крючком, который легко изготовить из шиферного гвоздя.

    Шуруповерт с крючком для вязки арматуры

    Такое устройство позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно настроить так, что натяжка связки будет максимальной, а проволока не будет обрываться.

    Пистолет для вязки арматуры

    Строительные пистолеты для вязки арматуры являются самым быстрым и удобным способом для сборки арматурных каркасов фундамента, но высокая стоимость данного вида инструмента делает этот вариант пригодным только для масштабного строительства. Стоимость пистолетов для вязки арматуры начинается от 30 000 рублей.

    Пистолет для вязки арматуры в работе

    Скорость работы с таким инструментом может достигать до 2 секунд на 1 узел.

    Проволока для вязки арматуры

    Самым главным инструментом в вязке фундаментного каркаса является проволока, от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

    Вязальная проволока изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

    Есть также требования к диаметру проволоки по диаметру арматуры:

    • для арматуры ∅ до 12 мм используется вязальная проволка ∅ 1,2 мм;
    • для каркасов из арматуры ∅ 16-18мм используют проволку ∅ 1,6 мм;
    • для арматуры более ∅ 18мм используется проволка ∅ 2мм или 2х1,2.

    Способы и схемы вязки арматуры проволокой

    Вязать проволоку можно разными способами по разным схемам. Как правило они сильно не отличаются, в плане экономии и силе затяжки. Основное отличие в удобстве, какой способ вам больше понравится, тот и используйте.

    Самый простой способ

    Данный способ непременно является самым удобным и распространенным способом ручной вязки арматуры, отзывы о нем в интернете также только положительные.

    1. берем проволоку нужной длины и сгибаем ее пополам;
    2. согнутую проволоку снова сгибаем, но не до конца, а чтобы получился крючок;
    3. заносим проволоку под соединение арматуры (смотри рисунок) ;

    Схема как вязать арматуру для фундамента

  • вставляем крючок в петлю и цепляем свободный конец проволоки;
  • делаем один оборот, придерживая свободный конец;
  • теперь можно, натягивая крючок на себя, скручивать проволоку.
  • Более подробно и наглядно данный способ показан в видео в конце статьи. По этому способу вязать арматуру можно и в ручную крючком, и полуавтоматически с помощью шуруповерта.

    Фото бонус вязка арматуры

    Небольшая подборка из 10 фотографий по вязке арматуры для фундамента.

    Видео вязка арматуры

    В этом видео рассказывается, как быстро вязать арматуру для фундамента. Рассматривается два разных способа вязки арматуры:

    • с помощью крючка;
    • с помощью шуруповерта с самодельной насадкой из шиферного гвоздя.

    И напоследок, если не знаете как вязать арматуру для фундамента, попробуйте поимпровизировать и придумать свой способ для вязки.

    Источник: http://arxipedia.ru/armaturnye-raboty/kak-vyazat-armaturu-dlya-fundamenta.html

    Как правильно вязать арматуру для ленточного фундамента

    Ленточный фундамент используется, как основа для строительства многих зданий. Его качеству напрямую зависит от качества бетона, арматурного каркаса и правильной последовательности работы. Как правильно вязать арматуру для ленточного фундамента известно не всем, хотя на тему строительства уже написано десятки материалов. Технология укладки ленточного фундамента проста, он считается одним из бюджетных вариантов.

    И если хорошо поработать с арматурой, можно продлить срок службы основы под здание, избегая проблем в будущем.

    Как правильно вязать арматуру для ленточного фундамента

    Со временем основная нагрузка идёт не на бетонную часть фундамента, а на каркас. Если основа здания будет проседать, то это произойдёт путём продавливания. Больше всего страдает нижняя и верхняя часть арматуры.

    В средине каркаса материал сохраняет относительную стабильность. Вот поэтому ключевое внимание уделяется выбору арматуры и её вязке, а уже потом цементу и замешиванию раствора.

    Арматура для фундамента бывает разного вида, качественный материал всегда маркируется. Буква К на упаковке говорит о том, что арматура имеет покрытие и защиту от ржавчины и коррозии.

    Если учитывать, что арматура в фундаменте полностью погружается в бетон, это качество можно назвать второстепенным. Будет удобно купить арматуру с обозначением С на упаковке. Этот материал можно не только связывать, но и обрабатывать сваркой. Такой подход позволит сделать действительно крепкий и устойчивый каркас.

    Экономить на арматуре крайне не рекомендуется, ибо от неё зависит, какая эластичность будет у фундамента и как долго он прослужит. Дешёвая и некачественная арматура не имеет маркировки совсем. Отличить её можно и по внешнему виду.

    Фундамент – главная часть в здании. Можно купить дешёвые обои или плитку для ремонта, но материалы для создания фундамента должны быть хорошими.

    Что нужно для вязки арматуры

    Если приготовить все нужные материалы и инструмент до работы, дело пойдёт быстрее. Для работы в обязательном порядке вам понадобятся такие вещи и материал:

    В продажу она поступает длиной около 6 метров. Есть возможность найти и более короткий вариант при необходимости. Длина арматуры и её сечение должны выбираться в индивидуальном порядке с учётом будущего фундамента. К примеру, сечение в 12 мм используют для строительства гаража или хозяйственной постройки. Если планируется строительство дома или общественного помещения, арматуру нужно выбирать более толстую.

    Вязальная проволока

    Покупайте материал из металла, где практически нет углерода. Будет идеально, если его совсем не будет в металле. Важна и толщина проволоки. Она должна быть такой, чтобы с ней было удобно работать, и она могла обеспечить необходимую прочность конструкции. Если проволока толстая, гнуться она будет плохо, если тонкая – придётся сложить её в несколько раз, что неудобно. Для обеспечения гибкости проволоки её накаляют на огне в течение получаса. На арматуре и проволоке не экономят. Пожалеете денег, будут серьезные проблемы потом, их решение тоже влетит в копеечку.

    Крючки для вязки арматуры

    Он или покупается или делается своими руками. Сделать этот прибор можно из проволоки, довольно толстой, чтобы не гнулась и рукоятки мастерка или штапеля. В прочем, если никогда с таким не сталкивались, а посмотрев в интернете, не разобрались сразу, проще будет купить.

    Электроинструмент

    Из инструмента будет нужна хорошая болгарка и набор дисков к ней. Болгаркой будете резать арматуру на нужные куски.

    Для быстрой работы над фундаментом нужно минимум 3 человека. Это необязательно должны быть специалисты со стажем, достаточно будет мужчин с сообразительностью и золотыми руками. Один человек вяжет арматуру, второй – придерживает конструкцию во время вязки, третий – на подхвате и будет помогать переносить готовые блоки к опалубке.

    Способы стыковки арматуры между собой

    Перед вязкой арматуры определяется предполагаемая нагрузка на фундамент. От этого зависит, какой материал нужно выбрать и каким способом будет проходить вязка арматуры.

    Есть несколько способов, которыми пользуются для создания каркаса из арматуры.

    Стыковка арматуры на сварке

    Вязка арматуры может проходить и с помощью сварки. Работа пойдёт быстрее, а вот результат можно назвать худшим из возможных вариантов. Во время сварочных работ металл становится тонким в местах соединения. Как следствие, теряется прочность конструкции. Каркас, созданный таким образом, будет держать только минимальную нагрузку. Дом на таком основании начнёт рушиться уже через пару лет. Внимательно стоит отнестись и к наличию вибраций. Они влияют на прочность.

    Стыковка арматуры в нахлест

    Этот способ вязки материала предполагает, связывание определённых элементов арматуры вдоль, а не поперёк. Остальные концы, которые должны свисать не меньше, чем на 15 см обматываются проволокой до хорошей устойчивости.

    Вязка арматуры обожжёной проволокой

    Связка арматуры проволокой считается самым перспективным вариантом создания каркаса. Можно создавать конструкцию любого размера конфигурации. Работа делается руками, поэтому показатель надёжности на порядок выше, чем при сварке. Ошибок в работе будет намного меньше, чем при работе внахлёст.

    Помните, что от качества вязки арматуры зависит качество каркаса, а вследствие и всего фундамента. Если вы работаете с проволокой, то старайтесь связывать арматуру под углом в 90 градусов. Таким образом, получится обеспечить хорошее качество конструкции.

    Вязка арматуры хомутами

    Используется в основном, когда планируется строить здание небольшого размера. При этом нужно правильно рассчитывать будущую нагрузку на фундамент. Работа с пластиковыми хомутами продвигается не хуже, чем с проволокой.

    Работать с ними удобно, они хорошо держат арматуру в каркасе. К недостаткам этого способа работы можно отнести относительную хрупкость соединений.

    Пластик не ржавеет, но может со временем реагировать на перепады температуры. В результате при сильных морозах может лопнуть. Большой нагрузки на фундамент тоже быть не должно, пластиковые хомуты этого не выдержат.

    Если же здание небольшое, без дополнительных деталей, то вязка арматуры для фундамента хомутами может быть актуальной.

    Вязка арматуры особенности и нюансы

    Первым делом рассчитываются размеры опалубки, и только потом начинается работа. Оставляйте примерно 5 сантиметров от края опалубки вниз и вверх. Каркас не должен доходить до самих краёв.

    В короб будущего фундамента кладут кирпичные обломки и только потом на них устанавливают каркас. Верхний край заливки нужно отметить прямо на опалубке. Если не хочется возиться с кирпичами, можно купить в магазине уже готовые компенсаторы. Ставить каркас в короб можно прямо на них.

    Схема работы с арматурой определяется типом опалубки. На каждую секцию арматуры понадобится до 30 см проволоки. Связывается материал только под прямым углом. Лишняя проволока делается петлёй, остатки проволоки после формирования петли удаляются.

    Во время работы удобно пользоваться вязальным крючком. Его можно сделать самому или купить. В продаже есть специальные пистолеты для вязки арматуры. Удобно, что работа пойдёт быстрее и всё происходит практически на автомате.

    Но, такое оборудование стоит солидных денег. И если вы не планируете в будущем работать в строительной бригаде, компании, или владеть ею, покупать пистолет не выгодно. Есть вариант взять его напрокат, если инструмент заинтересовал.

    Работа без вязального крючка будет продвигаться медленно. К тому же есть риск получить травму, протягивая проволоку сквозь петлю. Для создания фундамента берите целую арматуру.

    Заранее просчитывайте, какой метраж материала нужен для того, чтобы сделать каркас. Если длина каркаса собирается из двух частей арматуры, то место соединения будет самым слабым. Там бетон может проседать и как следствие будут трещины в фундаменте.

    Расчёт материала и размеры опалубки нужно подобрать верно. Неплохо если этим займутся специалисты, а сам фундамент вы сделаете сами по их чертежам. Когда времени совсем мало, можно для работы можно нанять специалистов. Это обеспечит результат и качество.

    Если это нужно основной каркас может иметь специальные ветки, расположенные вертикально. Они будут привязывать стены здания, и удерживать их на нормальном уровне. Вертикальные ветки из арматуры делают точно так же, как и основной каркас.

    Они выводятся под окнами или по углам здания. Дополнительно вертикальные ветки ставятся посредине каждой глухой стены.

    Дополнительные советы

    Существует несколько небольших секретов, которые позволят выполнить работу качественно и относительно быстро. Об этом вам расскажет мало, какой мастер. Перед тем, как создавать каркас арматуру чистят от налёта ржавчины, если она есть и пыли с грязью. Берите для этого грубую щетку, чтобы весь налёт счистился. Если этого не сделать, то арматура может не сцепиться с раствором и фундамент будет сделан не правильно.

    Если нужно согнуть арматуру под определённым углом, понадобится форма вокруг, которой этот прут будет сгибаться и молоток. По другому придать форму материалу и не испортить его не получится.

    Формируя каркас из арматуры, следуйте простому правилу подбора материала: ребристая арматура подойдёт для горизонтальных рядов, гладкая – для вертикальных рядов каркаса. Это нужно для того чтобы бетон спокойно стекал по гладкой поверхности и покрыл каркас без щелей и пор.

    Единого способа, как правильно вязать арматуру для ленточного фундамента не существует, нужно следить за технологией и нормально работать.

    Как правильно вязать арматуру видео

    Источник: http://hozyindachi.ru/kak-pravilno-vyazat-armaturu-dlya-lentochnogo-fundamenta/

    Как вязать арматуру для фундамента

    Мы уже не раз говорили о том, какую функцию выполняет арматура в железобетонном фундаменте. Но для того, чтобы металлические стержни работали на изгиб, из них необходимо сформировать каркас, который будет состоять из рабочих и монтажных прутов. Вязка арматуры – процесс соединения всех элементов в единую конструкцию, который наряду с заливкой фундамента является очень ответственным. Вот почему вязке арматуры для фундамента мы посвятили отдельную статью. Ниже мы дадим несколько советов о том, как вязать арматуру для фундамента своими руками, как упростить данный процесс без ущерба к качеству.

    Подготовительные работы

    Будем считать, что вы уже разобрались с тем, сколько арматуры надо на фундамент, купили требуемое количество метров этого материала. Нам также понадобится вязальная проволока, метраж которой рассчитывается исходя из количества сопряжений арматуры. Это значение нужно умножить на 0,3 м (именно столько проволоки необходимо на одно соединение). Если известно, что по арматурному каркасу во время заливки бетона не будут ходить, то вместо проволоки можно использовать пластиковые хомуты (такие, которые применяют при связывании кабелей). А для скручивания проволоки необходимо приобрести специальный крюк для вязки арматуры – копеечный инструмент, который существенно облегчит работу.

    Приступим к работе

    Вязка арматуры для фундамента – несложный, но весьма утомительный процесс. Чтобы существенно упростить работу, вам потребуется помощь хотя бы одного человека. В целом, скорость вязки арматурного каркаса зависит от количества задействованных помощников – чем больше, тем лучше. Поэтому не стесняйтесь привлекать к делу своих друзей и родственников!

    Использование крюка для вязки

    Как мы уже отмечали выше, для связывания стержней в единую конструкцию нам потребуется специальный крюк для вязки и проволока. Далее процесс можно описать следующим образом:

    • отрезаем проволоку длиной около 30 см;
    • складываем ее вдвое;
    • оборачиваем проволоку по диагонали соединения (крестовины);
    • вдеваем крюк для вязки в петлю;
    • свободные концы проволоки заводим в крюк;
    • проворачиваем крюк до тех пор, пока не получится надежное соединение (без фанатизма – проволока может лопнуть)

    Последовательность работы отражена на рисунке ниже.

    Альтернативные варианты

    Если количество соединений велико, то на помощь может прийти автоматический крюк для вязки арматуры. Стоит он дороже обычного, но и работать им гораздо приятнее. Еще один вариант – использовать шуруповерт, в патрон которого вставить согнутый под 90 градусов гвоздь. Решили не вязать арматуру, а сваривать? Тогда убедитесь в том, что стержни при сварке не потеряют свои свойства (должен присутствовать индекс «С» в маркировке арматуры).

    Напоследок

    Вы должны понимать, что вязка арматуры необходима лишь для того, чтобы каркас или сетка сохранили пространственное расположение стержней, которые используются для их формирования. Это очень важное условие, т.к. в процессе заливки опалубки бетоном при плохой связке арматура может перекоситься, что ухудшит эксплуатационные характеристики готового железобетонного фундамента.

    Источник: http://cdelayremont.ru/kak-vyazat-armaturu-dlya-fundamenta

    Вяжем арматуру своими руками

    Сборник строительных лайфхаков по вязке и выбору арматуры от пользователей FORUMHOUSE.

    В первой части статьи мы рассказали о том, выгодно ли покупать аккумуляторный вязальный пистолет, как сделать самодельный крючок для вязки арматуры, и как её правильно вязать. Продолжаем начатую тему. Сегодня мы ответим на следующие вопросы:

    • Можно ли связать арматуру пластиковыми стяжками и шуруповёртом.
    • Как рассчитать необходимое количество вязальной проволоки.
    • Как привезти длинную арматуру на участок в обычной ГАЗели.
    • Допускается ли сварка арматуры сварочным инвертором.

    Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

    Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

    Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

    Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

    На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

    Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

    Вот фото рабочего процесса вязки таким крючком.

    А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

    Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

    Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

    Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

    Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

    Мнения по поводу эффективности такого «автомата» тоже разделились.

    Я самостоятельно вязала арматуру при помощи шуруповёрта с шестигранником «четвёркой», вставленным в патрон. Очень понравилось. Удобно, и скорость высокая.

    По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

    Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

    Лучше простого крючка ещё ничего не придумали.

    Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

    Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

    По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

    Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где — нет.

    Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

    При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

    • Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера — очень слабые.
    • Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
    • Для связывания 2-3 прутков берём стяжку длиной 20 см.

    Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

    Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

    Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем.

    Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

    Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона. В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.

    Как рассчитать количество вязальной проволоки

    Помимо вопроса, как и чем вязать арматуру, любой начинающий застройщик думает о том, сколько вязальной проволоки купить.

    Я делаю плитный фундамент размером 12.5х12.5 м. Мне нужно связать арматуру в два ряда 200х200 мм. По периметру и под несущими стенами 100х100 мм. При заказе арматуры мне сказали, что приблизительно на вязку 1 тонны арматуры уходит 12 кг проволоки. Это так?

    Чтобы разобраться в этом вопросе, надо знать исходные данные. Это:

    • Диаметр арматуры, которую надо связать.
    • Длина проволочной петли, которая уходит на один узел.
    • Диаметр проволоки и её вес.
    • Шаг вязки и количество предполагаемых узлов.

    Дело в том, что в 1 тонне арматуры «десятки» находится одно количество хлыстов, а в 1 тонне «двенадцатой» — другое.

    Соответственно: меняется общая длина арматуры и количество вязок при одинаковом шаге. Для усреднённого расчёта берём, что на 1 вязку требуется 250 мм проволоки (проволока сложена вдвое, вяжем арматуру диаметром 10-14 мм).

    Теперь нам надо рассчитать количество вязок и сколько метров находится в 1 килограмме проволоки. Отсюда мы найдём, сколько всего понадобится килограммов проволоки на данное количество вязок арматуры.

    На строительство фундамента я взял арматуру диаметром 12 мм. Проволока используется диаметром 1.2 мм. Проволока продаётся в бухтах по 80 кг или в нарезах длиной по 40 см, весом «снопа» в 5 кг.

    Расчёт ведём следующим образом: проволока диаметром 1.2 мм весит около 9 г на 1 метр. Из 1 кг проволоки примерно получается 440 вязок (по 250 мм на вязку). В 1 тонне «двенадцатой» арматуры около 1100 метров. При вязке с шагом в 20 см получается примерно 2800 узлов, на которые потребуется примерно 6.5 кг проволоки в нарезке по 250 мм.

    Если брать проволоку из расчёта: 40 см длины на 1 вязку, то слишком много проволоки уйдёт в отходы, т.к. на 1 узел, в среднем, требуется от 25 до 30 см.

    Как привезти арматуру длиной 12 м на автомобиле ГАЗель

    Мерная арматура самых ходовых марок (диаметром от 10 мм) продаётся в хлыстах длиной по 11.7 м, поэтому для её доставки используется длинномерный автотранспорт. Это не всегда удобно. Грузовику может не хватить места для въезда на узкий участок с крутым поворотом, или застройщику невыгодно заказывать и платить за доставку длинномера, чтобы привести с десяток хлыстов.

    Обычно в таких случаях арматуру режут на хлысты примерно по 6 м. Это неэкономично, а также увеличивает трудоёмкость работ по сращиванию арматурных каркасов при изготовлении фундаментов с длинными сторонами. В связи с этим интересен опыт пользователя портала с ником newman1, который привёз на участок арматуру длиной почти в 12 метров на ГАЗели.

    Моё ноу-хау — я покупаю арматуру и, вместе с помощником, сгибаю хлыст пополам. В результате длина сложенной вдвое арматуры около 5 метров. Мы легко гнули и «десятку», и «двенадцатую». Затем арматура закидывается в кузов ГАЗели с небольшим выпуском за борт (менее 2-х метров), что допускается правилами перевозки грузов.

    Арматуру привозят на участок, где разгибают в длинный хлыст при помощи самодельной кувалды с металлической ручкой, на которой приварена гайка. Резьба на гайке не даёт хлысту провернуться, и арматура гнётся под любым нужным углом. В качестве модификации вместо кувалды можно использовать ломик, на который также приварили гайку.

    Арматуру я вязал проволокой. Думал использовать хомуты, но получается не очень прочно, а при сваривании арматуры меняется структура металла.

    Для сваривания каркасов, сеток и т.д. используется арматура с маркировкой — буква «С» на конце (например, A400C). Самую ходовую марку арматуры (например, маркировка – AIII (A400)) необходимо связывать проволокой, т.к. в месте сварки уменьшается прочность металла.

    В теме форума можно изучить все особенности и нюансы связывания арматуры крючком, аккумуляторным вязальным пистолетом и шуруповёртом. Рекомендуем прочесть статьи про ручную гибку арматуры и самодельные арматурогибы, выбор сварочного инвертора и основы ручной дуговой сварки, а также о секретах холодной ковки. А из видеосюжета вы узнаете обо всех особенностях армирования мелкозаглубленного ленточного фундамента.

    Источник: http://www.forumhouse.ru/articles/house/7348

    Строительство домов

    Использование арматуры в процессе вязки фундамента позволяет значительно улучшить его мощность и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и о том как правильно вязать арматуру для фундамента рассмотрим далее.

    Оглавление:

    Арматура для фундамента дома: особенности выбора и расчета

    Перед тем как приступить к непосредственной вязке арматуры для фундамента, следует предварительно выбрать материалы, для выполнения данного процесса. Именно от диаметра арматуры для фундамента напрямую зависит ее прочность и жесткость каркаса.

    Перед покупкой арматуры следует определить относительную ее прочность. Соотношение между площадью каркаса и фундаментом 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

    Арматура для фундамента расчет:

    1. Например, планируется армировать фундамент, ширина которого составляет 25 см, а высота 80 см. Для того, чтобы рассчитать площадь армированного участка, достаточно 25см х 80 см= 2000 сантиметров квадратных.

    2. Полученное число следует умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундамента 2000 х 0,001=2 см.

    3. На одну связку необходимо использовать 30 см арматуры. Каждое соединение состоит из четырех связок. Поэтому, для определения количества арматуры, следует вычислить количество связок и умножить данное значение на 30 см.

    Использование вязки в процессе изготовления армированного каркаса для фундамента объясняется прежде всего тем, что такое соединение более надежно, нежели сваривание. Швы, которые образуются в процессе сварки арматуры, склонны постепенно разрушаться, а, значит такой фундамент ненадежен, и по истечении нескольких десятков лет придет в негодность.

    Технологический процесс выполнения вязки арматуры основывается на соединение прутов арматуры таким образом, чтобы они пересекая между собой, затягивались и скручивались с помощью плоскогубцев.

    Возможен вариант использования специального пистолета, который значительно упрощает процесс выполнения вязки. Выбирая диаметр арматурных прутьев следует исходить из таких параметров:

    • количество этажей в здании;
    • массивность сооружения;
    • тип фундамента: мелко или глубоко заглубленный;
    • качество бетона и т.д.

    Для изготовления арматуры на заводе применяется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком эксплуатации.

    В соотношении с конструктивными особенностями поверхность арматуры бывает двух видов:

    Для изготовления перфорированных арматурных прутьев используется специальная форма, благодаря которой на их поверхности образуется рифленое сечение в виде двух ребер, данные прутья отличаются наличием круглого сечения. Такая арматура более прочна и устойчива перед механическими повреждениями. Кроме того, арматура с рифленой поверхность отличается более высокой адгезией к бетону, в процессе армирования фундамента. Для изготовления таких прутьев используется разного рода сталь, самыми популярными вариантами которой является 35 ГС и 25 ГС. В соотношении с классом арматуры изменяются прочностные характеристики материала.

    В соотношении с толщиной арматуры ее также разделяют на классы, а вот диаметр данного материала составляет в среднем от 8-25 мм. Максимальная длина одного прута — 120 см.

    В процессе выбора арматуры для строительства фундамента, следует отдавать предпочтение материалам, которые отличаются:

    • наличием стойкости перед коррозией;
    • отличными адгезионными характеристиками;
    • наличие пластичности;
    • высокий уровень прочностной усталости.

    Арматура для ленточного фундамента выбирается из класса А 2. Существует несколько вариантов маркировки данной арматуры:

    Поверхность данных прутьев имеет вид косички, рифленой. Данные особенности позволяют улучшить ее адгезию с бетоном. Для того, чтобы обеспечить вертикальное удерживание арматуры рекомендуется использовать арматуру горячекатного типа. Она отличается наличием гладкой поверхности.

    Оптимальный диаметр арматурных прутьев для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Вспомогательная арматура должна быть диаметром минимум 0,5-1 см.

    Учтите, что в качестве основной части каркаса используется исключительно рифленая арматура, а вспомогательная — должна быть из гладкой арматуры.

    Арматура для фундамента: основные виды и их особенности

    Композитная арматура для фундамента — является неметаллическим материалом, используемым в процессе армирования фундамента. Среди недостатков данного материала отмечают:

    • пониженные качества упругости, по сравнению со сталью в четыре раза, поэтому данная арматура более устойчива к изгибанию, а, значит обладает меньшей возможностью разрыва;
    • температурный диапазон использования составляет не более 500 градусов, если температура нагрева выше, то арматура теряет технические характеристики;
    • не поддается свариванию, хотя некоторые производители на концах арматуры монтируют стальные наконечники, позволяющие ее сваривать между собой.

    Несмотря на это, у композитной арматуры имеется большое количество преимуществ, среди которых следует выделить:

    • высокая прочность к разрыву;
    • легкость, чем стальная в 8 раз;
    • дешевизна материала является еще одним его преимуществом, так как стоимость композитной арматуры намного ниже, чем металлической;
    • удобство и легкость транспортировки, данная арматура достаточно легкая, поэтому в вопросе ее доставки на объект строительства не возникает проблем;
    • так как в процессе изготовления композитной арматуры не используется металл, она отличается стойкостью перед коррозией;
    • кроме того, арматура на основе композитов не способна проводить электричество, отличается низкой теплопроводностью;
    • отличается длительным сроком эксплуатации;
    • легкая в монтаже.

    Пластиковая арматура для фундамента — достаточно хороший вариант для обустройства фундамента, под небольшое здание. Кроме того, использование такого типа арматуры позволит значительно сэкономить как денежные, так и временные ресурсы.

    Композитная арматура, в свою очередь, разделяется на две категории:

    • стеклопластиковая арматура для фундамента;
    • арматура на основе базальтопластика.

    Схема арматуры фундамента: усиление ленточного фундамента

    Перед началом работы следует определиться с типом арматуры, используемой для вязки каркаса. Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка монтируется также перед началом вязки.

    После подготовительных работ следует процесс монтажа вертикальных прутьев, которые отличаются гладкой поверхностью. Диаметр таких прутьев составляет около одного сантиметра. Интервал между ними — 50-80 см. На данные прутья вяжутся два пояса, расположенных горизонтально. Они и создают основную часть каркаса и являются основным армирующим элементом.

    Основным назначением данной конструкции является удержание общей нагрузки от здания, предотвращение растрескивания или деформации бетона. В процессе монтажа ленточного фундамента необходимо обустроить именно два горизонтальных пояса, однако, в зависимости от нагрузки от здания, индивидуально подбирается их размер и толщина каждого. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать для формирования пояса два прута в нижней части и два — в верхней.

    При большей ширине фундамента, необходимо использовать три прута, один из которых, располагается между двумя другими. Применение четырех прутьев — достаточно нераспространенный вариант, так как для формирования более жесткого и прочного каркаса, достаточно выбрать арматуру с большим диаметром, нежели увеличивать количество прутьев.

    Определение высоты вертикальных прутьев следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных прутьев с горизонтальными производится таким образом, чтобы вертикальные прутья не выступали более чем на 10 см. Особое внимание уделите угловым участкам. Так как они наиболее подвержены напряжению и сжатию. Если неправильно армировать угловые участки, то система потеряет прочность.

    Поэтому, прутья, никогда не укладывают друг к другу под углом 90 градусов. Они изгибаются и объединяются в перекрестные ленты. Каждый из прутьев укладывается внахлест на 25 см. Таким образом, каркас будет обладать высокой прочностью и не согнется под тяжестью бетона.

    Для дополнительного усиления углов используют арматурную сетку, сечение ячеек которых составляет 200х200 мм. Их монтаж осуществляется сверху и внизу фундамента, а соединение с вертикальными участками выполняется через каждые 50 см.

    Монтаж арматурного каркаса следует проводить на ранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а, значит металл не будет подвергаться коррозии.

    Как вязать арматуру на фундамент вручную

    В процессе вязки арматуры довольно часто используется специальный инструмент, однако, при его отсутствии, данный процесс можно провести и вручную. Для выполнения самостоятельной вязки арматуры потребуется наличие проволоки, в диаметре около одного миллиметра, пассатижей или специального крючка. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

    Возможен вариант замены проволоки пластиковыми хомутами, однако, в таком случае, запрещается ходить по поверхности армированного каркаса, при его заливке.

    Инструкция по вязке арматуры с помощью металлической проволоки:

    1. Отрежьте проволоку, размером в 30 см. Сложите его наполовину.

    2. Оберните проволокой прутья сначала диагонально, оденьте ее на крючок.

    3. Свободный конец проволоки установите в крючок.

    4. Сначала проверните его по часовой стрелке, пока соединение надежно не зафиксируется. Не нужно пережимать проволоку, чтобы случайно она не порвалась.

    Если планируется собирать каркас из арматуры для столбчатого типа фундамента, то возможен вариант применения исключительно гладкого типа арматуры. Учтите, что вязать такую арматуру намного сложнее, так как проволока постоянно соскальзывает. Для этих целей используется специальное оборудование — вязальный пистолет.

    Для осуществления вязки арматуры в плитном фундаменте требуется наличие прочностного каркаса. Для этих целей, необходимо использовать стальную арматуру, диаметр которой составляет 1,6 см. именно она позволит армировать плитку как в верхней, так и в нижней частях.

    На нижней части плиты, рекомендуется также использовать компенсаторы из пластмассы, она помогут равномерно распределить всю нагрузку. Учтите, что прутья должны выступать из каркаса в виде припусков, которые соединять между собой стену и плиту.

    Как вязать арматуру на фундамент: способы и технология

    Для изготовления крючка с помощью которого вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из данных материалов нужно согнуть в крюкообразную форму. Более надежен — гвоздь, для его сгибания потребуется использовать шуруповерт.

    Для вязания арматуры потребуется расположить в перпендикулярном положении проволоку в двух рядах. Зажать ее специальным устройством и начать вязание крючком или вязальным механизмом в виде пистолета.

    Существует два варианта вязальных пистолета:

    Принцип их работы состоит в равномерном накручивании проволоки вокруг арматуры. Однако, стоимость данного пистолета слишком велика, поэтому для одноразового использования они не применяются.

    Использования вязки, а не сваривания арматуры связано прежде всего с тем, что при варке происходит изменение качества стали и она становится более хрупкой. Прочностные характеристики конструкции ухудшаются. Для выполнения вязки арматуры необходимо наличие:

    • проволоки — данный элемент является самым важным в данном процессе, так как от качества проволоки напрямую зависит прочность соединения, для вязки рекомендуется использовать обожженную проволоку с круглым сечением и диаметром около 1 мм;
    • кроме того, потребуется наличие крючка и пластиковых фиксаторов, учтите, что если используются фиксаторы из пластика, то такой фундамент не разрешается оставлять на зиму, так как пластик, под воздействием мороза, растрескивается;
    • бобышки из пластика необходимо уложить между поверхностью опалубки и арматуры, главная функция данного элемента — создать защитный слой, который не позволит металлу контактировать с почвой.

    Если планируется вязка арматуры на горизонтальной поверхности, на которой практически отсутствуют труднодоступные места, то лучше всего использовать пистолет. Главным его преимуществом является — быстрота выполнения работ. Кроме того, возможен вариант использования магазинного крючка для вязки, однако, он склонен со временем ржаветь или ломаться.

    Очень важным фактором, определяющим качество вязки арматуры является одинаковая стяжка на каждом из участков каркаса. Таким образом, конструкция будет более устойчивой и не деформируется под воздействием бетона, а затем нагрузки от здания.

    Арматура для фундамента видео:

    Источник: http://strport.ru/stroitelstvo-domov/kak-vyazat-armaturu-dlya-fundamenta

    Как вязать арматуру. На опыте участников портала

    Пользователи портала делятся опытом связывания арматурных каркасов вручную и при помощи электрических инструментов.

    Как и чем связать арматуру? На первый взгляд кажется, что ответ на этот вопрос прост. Берём мягкую отожжённую вязальную проволоку, крючок и приступаем к работе. Но опыт пользователей нашего портала говорит о том, что даже в таком нехитром деле существует масса нюансов, начиная от выбора диаметра проволоки и заканчивая способом связывания. Однако эти «мелочи» напрямую влияют на скорость работы и конечные затраты. Итак, из этой статьи вы узнаете:

    • Выгодно ли связывать арматурный каркас аккумуляторным вязальным пистолетом.
    • Как сделать самодельный крючок для связывания арматуры.
    • Как научиться вязать арматуру крючком.

    Связывание арматуры вязальным пистолетом: за и против

    Первое, о чём задумывается любой начинающий застройщик, решивший собрать арматурный каркас – чем его вязать. Кто-то использует для этого самодельные или покупные крючки.

    Другие предпочитают использовать плоскогубцы. Третьи полагают, что только покупка специального аккумуляторного пистолета для вязки арматуры решит проблему.

    Как показывает практика наших пользователей, в большинстве случаев аккумуляторный вязальный пистолет — слишком дорогое удовольствие для обычной стройки. Помимо высокой цены (брендовые модели стоят 1000 — 2000 $), вязальный пистолет иногда может плохо затягивать проволоку. Причём, к оборудованию придётся покупать специальную проволоку на катушках (недешевую). Попытка «перехитрить» механизм и, после того как фирменная проволока закончится, намотать на катушку обыкновенную, приведёт к поломке оборудования.

    Не советую даже пытаться намотать вместо фирменной проволоки простую, купленную на ближайшем рынке. Проверено. Пара таких «заряженных» катушек, и грязная, плохо отожженная проволока сломает вязальный пистолет. Конструкторы предусмотрели защиту от самопальных расходников. Помимо поломки дорогостоящей «игрушки», вы после такого фокуса автоматом слетаете с гарантии.

    Несмотря на высокую цену на автоматический вязальный пистолет, на портале есть энтузиасты, которые либо покупают его, либо берут в аренду.

    Мне понравилось работать с таким оборудованием. Один вязальный пистолет заменяет несколько человек. Аккумуляторы заряжаются быстро. Только успевай катушки менять. Из минусов отмечу — да, дорого. И пистолет, и катушки стоят денег. Слышал, что пистолетом не везде можно подлезть, особенно в узких местах, но на больших объёмах и при профессиональном применении считаю, что это оправданное приобретение.

    Моим трудягам и мне понравилось работать вязальным пистолетом, но удовольствие это дорогое.

    Ещё один недостаток вязального пистолета, особенно применительно к нашим условиям строительства — возможность его поломки из-за «кривых» рук рабочих или банальное воровство дорогого инструмента.

    Интересен опыт участника портала с ником Синявинский. Пользователь взял в аренду пистолет и полностью в нём разочаровался. По словам участника, у пистолета плохо регулируется сила затягивания проволоки. Проволока путается или наматывается не туда, куда надо. В итоге Синявинский отказался от использования вязального пистолета и нанял «арматурщиков», которые довязали каркас крючками.

    Вывод: при всех плюсах вязального пистолета его приобретение или аренда требуют тщательного расчёта — оправданно ли это экономически. Поэтому большинство предпочитают проверенный годами способ — вязать арматуру крючком.

    Мои рабочие вяжут арматурные каркасы обычным крючком с вращающейся деревянной ручкой. Цена приспособы – 150 рублей. А всякие автоматические механизмы, включая реверсивные крючки и использование шуруповёрта — это так, баловство. Профессионалы используют крючки.

    О плюсах и минусах использования для связывания арматуры т.н. полуавтоматов – крючков с реверсом и аккумуляторных «шуриков» с зажатым в патроне крючком, мы расскажем во второй части статьи. А сейчас подробнее опишем процесс изготовления самодельного крючка и расскажем, как правильно вязать арматуру.

    Как сделать самодельный крючок для вязки арматуры

    1. Крючок можно сделать самостоятельно или купить готовый. Цена вопроса — 150-200 рублей. Плюсы покупного: стальное «тело» крючка свободно вращается в рукоятке, что значительно укоряет работу.

    Плюсы самодельного крючка — сделать его можно за 10-15 минут из того, что есть под рукой. Например, крючок для вязки арматуры делают из гвоздя на «150», электрода, арматуры диаметром 8 мм, держателя малярного валика, у которого отпиливается валик, рукоятки мастерка и т.д.

    Вариантов множество. Всё зависит от фантазии и наличия завалявшихся в хозяйстве «ненужный» вещей.

    Я сделал самодельный крючок для вязки арматуры из стального прутка. Один конец обточил на конус на точиле и согнул пруток в двух местах. Вместо рукоятки можно поставить обрезок трубки, так удобнее работать, и перчатка не наматывается на приспособление.

    Ещё один вариант самодельного крючка предлагает участник портала с ником аlexdomm. Для этого берём старые вилы (если они, конечно, есть в хозяйстве) и отрезаем один штырь. Далее берём трубу диаметром 16 мм, загоняем в неё штырь и расклёпываем/привариваем конец. Рабочую часть заостряем на наждачном круге или при помощи «болгарки».

    СпехПервый для изготовления самодельного крючка использовал малярный валик, от которого отрезал всё «ненужное».

    Ещё один вариант — сделать крючок из сломанного или ненужного мастерка.

    Принцип тот же — отламываем или отрезаем лопатку и обтачиваем рабочую часть крючка на конус.

    Крючок я сделал из гладкой арматуры «восьмёрки». Чтобы крючок быстро вынимался из петли, обязательно затачиваем его на конус. «Тело» крючка изгибаем под углом в 20 градусов. Так увеличивается скорость вращения. На ручку для удобства можно надеть кусок шланга.

    Как правильно вязать арматуру обычным крючком

    Если использовать самый простой крючок, как на фото ниже, то работать с ним неудобно. Слишком низкая скорость, словно заворачивать шуруп отвёрткой. Лучше брать крючок на вращающейся рукоятке. Скорость значительно возрастает, набив руку, перестаёшь рвать проволоку, перекручивая её.

    Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть. Слишком толстая, 2.4-3 мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром 1.2-1.4 мм.

    Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

    Переходим к вязке арматуры.

    Процесс разбивается на ряд последовательных шагов.

    1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки — около 30-40 см.

    2. Проволоку складываем пополам.

    3. Загибаем проволоку вокруг пальца.

    4. Заводим под арматуру.

    5. Загибаем концы и вставляем в петлю крючок.

    6. Начинаем крутить крючок, захватывая второй конец проволоки.

    7. Закручивая узел, тянем крючок на себя.

    8. Загибаем получившийся узел.

    При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

    Количество оборотов определяется экспериментальным путём. Слишком мало — будет слабо, слишком много — проволока рвётся.

    По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — 1.2-1.4 мм. 1 мм — слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

    В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

    Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

    Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

    Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

    1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

    2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

    3. Далее вяжем узел, как рассказывалось выше.

    При таком способе вязки прутки держаться заметно крепче, чем в первом варианте.

    Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

    Узнать все нюансы вязки арматуры можно в теме на FORUMHOUSE «Вяжем арматуру (руками, крючком, пистолетом)». В дневнике пользователя с ником Smart2305 подробно рассказывается, чем стеклопластиковая (композитная) арматура отличается от обычной стальной.

    Источник: http://www.forumhouse.ru/articles/house/7347

    Комментарии

    Комментирование отключено.
