Что такое строительная длина кабеля?

Структурированные кабельные системы, сетевое оборудование, оптическое оборудование от The Siemon Company .

Каким документом определяется строительная длина опто-волоконного кабеля? Есть ли какие-либо единые стандарты?

Приводим основные термины и возможные вопросы, обычно возникающие при реализации какого-либо проекта.

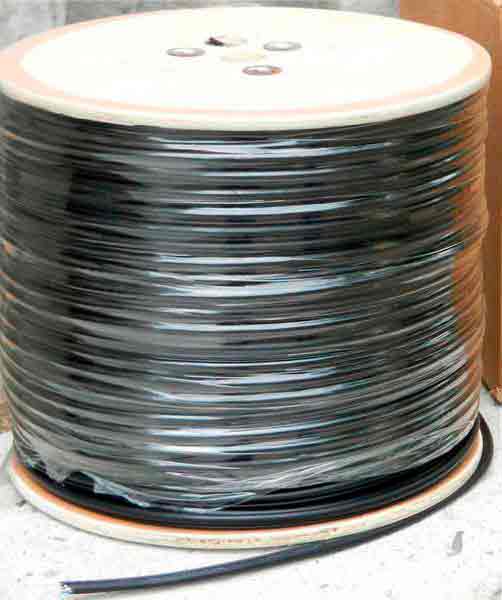

Cтроительная длина — неразрывная длина одной упаковки (катушки) оптического кабеля, которая поставляется в количестве, указываемом в процентном выражении для каждой конкретной поставки от общего количества поставляемой продукции, согласно проценту строительной длины.

Например:
Строительная длина кабеля прописывается в договоре и задается заказчиком в соответствии с проектом. Типовые строительные длины для оптоволоконного кабеля для магистральных линий связи 4—6 км.

Процент строительных длин — отношение длины оптического кабеля, поставляемого в упаковке строительной длины к общему объему поставки (позиции поставки).

Причина возникновения: в процессе производства кабеля могут случаться различные незапланированные остановки производства или сбои технологического оборудования, например, из-за перебоев с подачей электроэнергии, которые могут приводить к выбраковыванию части кабеля. В результате строительная длина кабеля может быть меньше оговоренной в договоре.

Целесообразность использования: позволяет уменьшить стоимость кабеля, т. к. меньшие длины кабеля не списываются в брак и себестоимость производства не увеличивается.

Пример:
Строительная длина кабеля по договору составляет 4100±150 метров. В процессе производства произошел задир внутренней оболочки. В результате этого строительные длины кабеля составили 2750 и 1330 метров, которые также могут быть использованы заказчиком. Однако процент таких «коротышей» не должен превышать определенной величины, которая и прописывается в договоре или приложениях к нему. Допустим общее количество кабеля — 100 км, строительная длина кабеля 4000±150 м, процент таких строительных длин по договору — 90%. Было изготовлено и отгружено 23 длины (92%) по 4100 метров и 2 длины (8%) по 2200 и 3500 метров. При этом прописывается минимально возможная строительная длина поставляемого кабеля. Обычно она составляет 1000 метров.

Если по договору процент строительных длин 100% — это означает, что стоимость оптического кабеля будет включать в себя стоимость оптического волокна, полиэтилена и прочих материалов, использованных для производства всего объема поставляемого кабеля, включая и те длины, которые отличаются.

Допустим, что себестоимость кабеля X без учета обрывов на производстве составляет 2000 у.е. При этом, вероятность обрыва кабеля Х в процессе производства — 5%. Т. о. стоимость страховки на случай обрыва составляет 5% от 2000 у.е. или 100 у.е. Стоимость этой страховки уменьшится если заказчик уменьшит процент строительных длин со 100% вниз. Снижение стоимости происходит нелинейно, но оптимальным будет процент строительных длин — 95%.

Минимально допустимая длина (м) — неразрывная длина оптического кабеля, допустимая к поставке на одной упаковке в рамках поставки (позиции поставки). Минимально допустимая длина — это количество оптического кабеля (коротыша) на барабане, которое может использовать заказчик при строительстве линий связи. Обычно эта длина составляет 1000 метров, однако может корректироваться заказчиком при заключении договора. В некоторых случаях и 200 м могут пригодиться заказчику. Тогда минимально допустимая длина может быть снижена.

Отклонение (м) — отклонение от точной строительной длины в большую и меньшую стороны, точность изготовления.

Причина возникновения: почему может быть такой разброс по метражу? Дело в том, что при производстве кабеля материалы используется по максимуму, т. е. может изготовиться не 12000 метров кабеля (до того, как будет нанесена внешняя оболочка), а 12300 метров, которые потом, при нарезке строительных длин могут распределиться как 4200, 4150 и 3950 метров.

Пример:
Ваш заказ 80 км кабеля. Волокно поставляется на катушках по 25200 метров или 50400 м. Технологические потери распределяются неравномерно, в зависимости от производственных циклов догрузки материала и пр. в среднем они составляют порядка 3%, т. е. всего получается 25200-3%=24444 м. Делим это число на количество строительных длин (допустим 6) и получаем одну среднюю строительную длину 4074 метра. Статистика показывает, что строительные длины кабеля составляют от 3950 до 4250 метров. Делается это для более полного использования оптического волокна и, как результат, оптимизации стоимости кабеля. Таким образом при уменьшении отклонения цена кабеля возрастает.

Оплачиваемое отклонение — оплачиваемая разница между количеством кабеля, заказанным по договору или приложению и фактически поставленному.

Причина возникновения: в процессе производства оптического кабеля, особенно если отгружается не 2-4-6 км, а 20-40-100 км, строительные длины кабеля имеют отклонение от средних (см. выше). В результате общее количество отгружаемого кабеля может отличаться на небольшую величину в большую сторону. Производитель запасает некие излишки материалов для того, чтобы в случае брака была возможность не закупать мелкие партии материала, особенно если заказанный кабель редкий. При отсутствии брака целесообразно использовать эти излишки для производства того же кабеля. Заказчик использует излишки при эксплуатации.

Пример:
Согласно договору и спецификации поставщик должен поставить 100 км кабеля. Однако в процессе производства было изготовлено 101 км 450 метров. С согласия заказчика в договоре прописывается процент кабеля, который может быть оплачен заказчиком сверх указанного в спецификации. Обычно это 2%. т. е., оплачиваемое отклонение может составлять 2 км. Получается, что отгруженные заказчику дополнительно 1450 метров кабеля укладываются в эту величину.

Источник: http://madex.ru/faq/index.php?id=120

Номинальное сечение основных жил, мм 2

Строительная длина, м, не менее

Маломерные отрезки

Количество от длины сдаваемой партии, %, не более

Силовые кабели с изоляцией из ПВХ или сшитого полиэтилена ( в т. ч. нг, нг-LS, нг-FRLS)

Силовые кабели с изоляцией из сшитого полиэтилена

При поставке в бухтах строительная длина кабелей согласовывается между изготовителем и потребителем

Номинальное сечение основных жил, _мм 2

Строительная длина, м, не менее

Маломерные отрезки

Количество от длины сдаваемой партии без учёта маломерных отрезков, %

Количество от длины сдаваемой партии, %, не более

Кабели силовые с пропитанной бумажной изоляцией

1. Строительная длина кабелей с жилами всех сечений на напряжение 6 и 10 кВ, предназначенных для прокладки в туннелях и каналах, должна быть не менее 400 м.
2. Для кабелей марок АСКл и СКл маломерные отрезки не допускаются.

Номинальное сечение основных жил, мм 2

Строительная длина, м, не менее

Маломерные отрезки

Количество от длины сдаваемой партии, %, не более

ППГнг-HF,

ПБбПнг-HF,

ПвПГнг-HF,

Источник: http://locus.ru/library/cable/885/page/5/

4.2.1 Предназначенные для прокладки строительные длины кабелей должны быть распределены по пролетам кабельной канализации. Перед распределением (группированием) строительных длин кабеля рабочий чертеж на прокладку его должен быть сопоставлен с фактическими длинами пролетов и проведена проверка соответствия типов колодцев, установленных по трассе. При обследовании трассы также следует определить их состояние: наличие воды, льда, оснастки арматурой. Необходимо проверить возможность прокладки кабеля по тем каналам, которые указаны на рабочем чертеже, их занятость другими кабелями, наличие заготовочной проволоки. Для прокладки магистральных кабелей, как правило, занимаются центральные каналы. Распределительные кабели прокладывают в верхних крайних каналах для удобства вывода их в здания. При прокладке оптического кабеля по возможности используют каналы, расположенные в середине блока кабельной канализации по вертикали и у края по горизонтали.

Если прокладка будет производиться с одного из транзитных колодцев в два направления, необходимо заранее определить эти колодцы. Преимущественно для этого следует выбирать угловые колодцы.

4.2.2 При группировании кабеля, прокладываемого в кабельной канализации, необходимо подбирать строительные длины таким образом, чтобы остатки кабеля, с учетом выкладки в колодцах и запаса на монтаж соединительной муфты, были минимальными. При подборке строительных длин необходимо учитывать особенности трассы, наличие угловых колодцев, допустимые усилия тяжения кабеля, имеющиеся технические средства для прокладки, а также возможность транзитной прокладки кабеля и места расположения соединительных муфт.

4.2.3 Симметричные высокочастотные кабели, кроме требований, приведенных выше, группируются по величине переходного затухания на ближнем конце и средним значениям рабочей емкости. При группировании строительных длин этих кабелей рекомендуется пользоваться «Руководством по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи» (М, «Радио и связь», 1986)

4.2.4 При группировании строительных длин оптических кабелей следует учитывать, что строительные длины оптических кабелей составляют от 1000 и более метров. Они, как правило, должны быть затянуты в каналы кабельной канализации целыми Длинами (транзитом через колодцы).

При подборе строительных длин оптического кабеля следует исходить из того, что на одном регенерационном участке должен быть кабель только одной марки, с одним типом оптического волокна, одним типом центрального силового элемента.

Источник: http://izmer-ls.ru/rukvo/4_2.html

Стоит отметить, что любой современный силовой кабель включает в себя такие три составляющих как токопроводящая жила, её изоляция и оболочка.

Поэтому в настоящее время пропускная способность кабеля определяется системой высокочастотного уплотнения цепей и числом получаемых каналов связи. В то же время с возрастанием частоты увеличиваются потери, ослабевает сигнал и возникает необходимость создания дополнительных усилительных участков.

Наиболее массовое применение нашёл кабель силовой на напряжение до 10 кВ (рис.), содержащий три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Строительная длина кабеля .

Но коммунальные службы не спешат проводить операции по замене кабелей, изживших свой срок, они не хотят тратить своё финансирование на подобные «мелочи».

Производство данных товаров является довольно сложным технологическим комплексом, в котором используется и применяется большое количество процессов, требующих их глубокого понимания и творческого осуществления. Кабельная продукция является крупнейшим потребителем свинца и меди, дефицит которых ощущается все острее. Кабель ввгнг прайс.

Продукция самых крупных отечественных производителей всегда имеется в наличие на нашем складе. Использование силового кабеля может быть необходимо в самых разных сферах производства и строительства. Строительная длина кабеля .

Кабель (от голл. kabel — канат, трос) электрический, один или несколько изолированных проводников, заключённых в герметическую оболочку, поверх которой, как правило, накладываются защитные покровы. Кабель. применяют для передачи на расстояние электрической энергии или сигналов (высоковольтные линии электропередачи, электроснабжение промышленных предприятий, транспорта и коммунальных объектов; магистральные линии связи, городская телефонная сеть, средства радиосвязи и телевидения; подача электроэнергии к движущимся рабочим машинам, электрооборудование судов, летательных аппаратов и т. п. Строительная длина кабеля . ). Формула расчета кабеля.

Силовые кабели с алюминиевыми жилами, с ПВХ изоляцией в оболочке из ПВХ пластиката

Поэтому Вам не стоит беспокоиться по поводу качества кабеля АВВГ, который Вы решите купить у нас.

Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. Кабель силовой на напряжение 20 и 35 кВ имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

Источник: http://tehnokabel-nn.ru/akczii/1092.html

Эффект преломления имеет место в работе оптоволоконного кабеля в случае максимального угла падения света, то есть при полном его отражении. Данное явление происходит только тогда, когда луч света покидает плотную среду, попадая, соответственно, в менее плотную под определенным углом. Так, например, можно представить себе идеально ровную и неподвижную гладь воды. Наблюдатель находится под водой, откуда он смотрит, меняя при этом угол обзора. И в определенный момент для наблюдателя угол обзора станет таким, что он не сможет видеть те объекты, которые находятся над поверхностью воды. Именно этот угол и называется углом полного отражения. В этом случае наблюдатель будет видеть лишь те объекты, которые находятся под водой, словно смотреть в зеркало под углом.

Принцип работы оптоволокна заключается в том, что у внутренней жилы используемого в ВОЛС кабеля более высокий показатель преломления света, чем у оболочки, что приводит к эффекту полного отражения. Поэтому луч света не может выйти за пределы внутренней жилы, проходя по ней.

Характерная строительная длина ВОЛС (протяженность непрерывного участка кабеля, который поставляется на одном барабане) может варьироваться в зависимости от типа кабеля и производителя в пределах от 2 до 10 км. Между повторителями (репитерами) на протяженных участках могут помещаться сразу десятки строительных длин кабелей. При этом производится специальное сращивание (обычно это сварка) оптических волокон и концы ВОК на всех таких участках защищаются специальной проходной герметичной муфтой.

Источник: http://svarka-optiki-dmk.ru/stati/article_post/volokonno-opticheskie-linii-svyazi-vols-chast-12

Игорь
Как рассчитывается длина кабеля или провода для электромонтажа?
Конкретнее, на сколько процентов больше требуется брать длину кабеля, по сравнению с “чистой” длиной расстояния маршрута прокладки?
И что самое важное: указывается это в каких-нибудь нормах или СНиПах?

Ответ:
Прокладка кабеля должна быть выполнена таким образом, чтобы во время электромонтажа и последующей эксплуатации в кабельных линиях была исключена возможность возникновения механических напряжений, то есть натяжения кабеля. Для того чтобы предотвратить опасные механические напряжения в кабельных линиях, необходимо выполнять электромонтаж кабеля с запасом по длине.

Для исключения механических напряжений, длину кабельной линии следует увеличивать на 2 %.

При изготовлении проекта электроснабжения и расчёта длины кабельных линий, Вы можете руководствоваться СНиП 3.05.06-85.

ПУЭ-6
2.1.22
В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения ответвления или присоединения.

2.1.24
В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

2.3.15
Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:
кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т.п., должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

СНиП 3.05.06-85
Электротехнические устройства
КАБЕЛЬНЫЕ ЛИНИИ
Общие требования

3.59
Кабели следует укладывать с запасом по длине 1-2 %. В траншеях и на сплошных поверхностях внутри зданий и сооружений запас достигается путем укладки кабеля «змейкой», а по кабельным конструкциям (кронштейнам) этот запас используют для образования стрелы провеса.
Укладывать запас кабеля в виде колец (витков) не допускается.

Источник: http://elektroas.ru/kak-rasschitat-dlinu-kabelnoj-linii

ГРУППИРОВАНИЕ СТРОИТЕЛЬНЫХ ДЛИН

Качество передачи по кабелю зави­сит от электрической однородности цепей. Для получения максимальной од­нородности строительные длины кабе­ля в пределах одного усилительного участка группируются перед проклад­кой по конструктивным данным, раз­мерам строительных длин, волновому сопротивлению коаксиальных пар, ве­личинам переходного затухания и средним значениям рабочей емкости.

По конструктивным данным груп­пированию подлежат кабели всех ти­пов. На усилительном участке уклады­вают строительные длины кабеля, имеющие одинаковые материалы и размеры токоведущих элементов, изо­ляцию, скрутку, расцветку жил и эле­ментов и оболочек, выпускаемых по одному и тому же ГОСТу (ТУ) и, как правило, изготовляемых одним заво­дом. В пределах усилительного участ­ка прокладываются длины с однород­ными оболочками (полиэтилен, поли-винилхлорид и т. д.), что необходимо для обеспечения возможности их сра­щивания при монтаже.

По размерам строительных длин ка­бели группируются таким образом, чтобы общая длина участка соответст­вовала проектной. При двухкабельной системе подбирают по две одина­ковые длины для того, чтобы муфты были в одном котловане. Кроме того, при подборе учитываются особые ус­ловия трассы (например, реки, боло­та и другие препятствия, где размеще­ние муфт, невозможно или нецелесо­образно).

По волновому сопротивлению кабе­ли группируются таким образом, что­бы в месте стыка строительных длин разность концевых значений волновых сопротивлений в каждой соединяемой коаксиальной паре типа 2,6/9,5 не превышала 0,45 Ом, в паре типа 1,2/4,6—1,2 Ом и в кабеле ВКПА 2,1/9,7—2,4 Ом.

В усилительный пункт (ОП, ОУП, НУП) вводится конец строительной длины такого кабеля, у которого вол­новое сопротивление любой коаксиаль­ной пары типа 2,6/9,5 находится в пределах 75-+0,25 Ом, пары типа 1,2/4,6—75-+0,3 Ом, а в кабеле т ВКПА — 75-+0,6 Ом. Порядок группировки коаксиальных пар при изготовлении строительных длин кабеля и его маркировке изложен в гл. 4.

Группирование строительных длин по величинам переходного затухания производится на симметричных ВЧ белях таким образом, чтобы прилегающие к усилительному пункту (0УП, НУП) строительные длины на протяжении 2,5—3 км имели по возможности наибольшие величины переход го затухания на ближнем конце, не менее 65 дБ. При этом следует иметь в виду, что строительные длины ВЧ кабелей с минимальным переходным затуханием на ближнем конце более 65 дБ имеют на щеке барабана соответствующий знак (>65 дБ).

Группирование строительных длин по средним значениям рабочих емкостей производится на симметричных высокочастотных кабелях таким образом, чтобы максимальное число длин одной и той же группы было проложено рядом, а средние значения рабочей емкости смежных строительных длин отличались друг от друга более чем на 0,2 нф/км. На подходах к НУП (ОУП) прокладываются строительные длины, средняя рабочая скорость которых отличается от номинального значения не более чем 0,2 нф/км.

По результатам группирования , каждого кабеля каждого усилительного участка составляется укладочная ведомость.

Источник: http://studfiles.net/preview/5241169/page:5/

Группирование строительных длин кабелей

Устройство сетей связи на протяженные расстояния требует высокого качества передачи сигнала по всем направлениям. На качество передачи влияет электрич. однородность цепи. Важно стремиться, чтобы линия соответствовала допускаемому понятию однородности и максимально сохраняла сигнал. Потому необходимо, чтобы на линии было как можно меньше соединений, а организованные соединения были выполнены качественно по всем правилам. Минимизировать количество стыков возможно грамотным группированием строит. длин кабелей при монтировании.

При группировке строит. длин учитывают проектные требования к линии, особенности трассы, конструктивные и технические параметры самих кабелей. Замеряют также сопротивление, переходное затухание в кабелях, сравнивают их со ср. значениями раб. емкости.

Поставку строит. длин назначают от производителя. Современные компании предоставляют заказчикам нужные строит. длины намотанными на кабелях, согласно сделанному заказу. От подрядчика требуется прямо на месте распределить барабаны по дистанции, согласно намотанным на них кабелям, и сверить по сопроводительной и проектной документации.

По конструктивным параметрам группируются кабеля всех видов. По участкам усилительным принято прокладывать строит. длины кабелей, которые изготовлены из одних и тех же материалов, со схожими р-рами токопроводящих элементов, изоляцией, расцветкой. Не рекомендовано в рамках одной линии применять кабеля, изготовленные разными производителями.

Группирование по строит. длинам ведут так, чтобы длина участка соответствовала указанной в проекте. Несколько отличаются способы группирования при разных типах монтирования. Так при системе 2- кабельной стоит. длины подбираются одинаковыми, чтобы обе муфты впоследствии находились в одном и том же котловане. Также при группировке следует принимать во внимание особенности грунта по трассе. Если грунт болотистый, подвержен изменениям, имеются препятствия на участке (пересечения рек, овраги), то установка муфт на таких отрезках не рекомендована. Тогда строит. длины корректируют таким образом, чтобы через данные препятствия кабель проходил без соединения. Также при размещении СД учитывают, чтобы рядом расположенные кабели принадлежали к смежным или идентичным группам.

Коаксиальные кабели могут быть неоднородными. Замеры неоднородности делаются импульсным методом при задействии спец. приборов с высокой чувствительностью. Эти приборы позволяют измерять волновое сопротивление ОК и определять таким образом место повреждения и даже его характер.

Существует группирование кабелей по волновому сопротивлению. Это делается для обеспечения нормативных сопротивлений в стыках СД на линии.

Методика прокладывания коаксиальных кабелей Подготовка кабеля к его прокладыванию

Источник: http://www.zaosi.com/blog/%D0%B3%D1%80%D1%83%D0%BF%D0%BF%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5-%D1%81%D1%82%D1%80%D0%BE%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D1%85-%D0%B4%D0%BB%D0%B8%D0%BD-%D0%BA%D0%B0/

Перед группированием строительных длин кабеля рабочий чертеж на прокладку его в канализации должен быть сопоставлен с фактическими длинами пролетов и проверено соответствие типов колодцев. При отборе кабеля следует исходить из того, что на одном регенерационном участке должен быть кабель только одной марки, с одним типом оптического волокна и одним типом центрального силового элемента. Предназначенные для прокладки строительные длины кабеля должны быть распределены так, чтобы отходы кабеля после выкладки и монтажа были минимальными, при этом учитывают длину пролетов, форму транзитных колодцев, запас кабеля на монтаж муфти и выкладку в колодце.

В зависимости от рельефа трассы определяют первый колодец, с которого начинают прокладку кабеля. Если трасса прямолинейна, имеет не более 1-2-х угловых колодцев, на ней отсутствуют изгибы и снижения, то представляется возможным затянуть в одном направлении в одну протяжку всю строительную длину кабеля (до 1,5 км). Если трасса не прямолинейна, имеет более 2-х угловых колодцев и т.д., производитель работ должен определить первый колодец так, чтобы произвести прокладку кабеля от этого колодца в двух направлениях. Желательно, чтобы это был угловой колодец.

Подготовка кабельной канализации к прокладке оптического кабеля

Для прокладки оптического кабеля, по возможности, используются каналы, расположенные в середине блока кабельной канализации по вертикали и у края канализации по горизонтали. По решению заказчика прокладка кабеля по занятым каналам должна производиться в полиэтиленовых трубах (ПНД 32т наружным диаметром 32 мм и внутренним — 25 мм), предварительно проложенных в этих каналах. Применение полиэтиленовой трубы создает условия для прокладки оптического кабеля большой длины, а также обеспечивает защиту кабеля от возможных повреждений при заготовке канала для прокладки другого кабеля (особенно металлическими палками), при докладке тяжелых массивных кабелей, при вытяжке уже проложенных кабелей из канала.

Прокладка кабеля по свободным каналам должна производиться только при условии, что в этих каналах не будет в дальнейшем докладки других кабелей связи с металлическими проводниками, а только оптических, однотипных в количестве не более пяти-шести. Если же докладка предвидится, то и в свободном канале оптический кабель должен прокладываться в полиэтиленовой трубе.

Прокладка строительных длин кабеля длиной 2000 м и более должна производиться только в полиэтиленовой трубе.

Поскольку в техническом условии предусмотрена прокладка ОК по занятым каналам, то в начале необходимо произвести его заготовку

Прокладка оптического кабеля должна производиться при температуре окружающего воздуха не ниже минус 10°С.

Барабан с удаленной обшивкой устанавливают со стороны трассы прокладки и так, чтобы смотка производилась сверху. Барабан должен свободно вращаться от руки.

Оснастка конца кабеля для прокладки

Конец кабеля освобождают от крепления к барабану и от защитного полиэтиленового колпачка. Прокладку производят либо с использованием наконечника без чулка, либо наконечника с чулком (оба приспособления однозначны). Наконечник скрепляют с компенсатором кручения. На рисунке 5 показан пример установки наконечника с чулком и компенсатора кручения.

Рисунок 4 — Пример установки наконечника с чулком и компенсатора кручения

В каждом случае тяжение кабеля производится за центральный силовой элемент и полиэтиленовую оболочку кабеля. Соединение наконечников с заготовочной проволокой осуществляют обычной скруткой. Скрутка не должна выступать за габариты наконечника и компенсатора кручения.

Прокладку оптического кабеля производят с помощью лебедки с ограничителем тяжения, вращая ее равномерно, без рывков. Прокладывать оптический кабель без лебедки, имеющей ограничитель тяжения, категорически запрещается.

На рисунке 6 показан момент работы с лебедкой.

Рисунок 5 — Прокладка кабеля с помощью ручной лебедки

С противоположной стороны кабель разматывают с барабана вручную.

Во время прокладки необходимо следить за прохождением кабеля через угловые колодцы. Кабель должен проходить по центру поворотного колеса и фиксироваться прижимными роликами.

Для обеспечения оперативной связи между рабочими необходимо применение служебной радиосвязи.

Рисунок 6 — Размотка кабеля с барабана во время прокладки

Средняя скорость прокладки кабеля составляет 5 ё 7 м/мин.

Предварительно отрегулированная лебедка будет обеспечивать тяговое усилие, не превышающее допустимого для данного кабеля. В случае, если усилие тяжения превысит допустимое, то необходимо, прежде всего, обследовать трассу прокладки и определить причину. Если увеличение тягового усилия вызвано усложнившимся рельефом трассы, то необходимо выявить (локализовать) этот трудный влияющий участок трассы и поставить в транзитных колодцах рабочих для подтяжки кабеля руками. При этом следует учитывать, что подтяжка руками должна производиться с усилием не более 60 — 70 кгс. Рекомендуется заранее подготовить рабочих для использования на подтяжке кабеля, проинструктировав их и предоставив им возможность измерить и определить для себя допустимое усилие с помощью динамометра. При подтяжке кабеля руками запрещается упираться ногами в стенки колодца или его арматуру. Нельзя допускать перегибов кабеля в руках. Необходимо следить, чтобы впереди не образовывалась петля и кабель равномерно уходил в противоположный канал. При появлении кабеля в последнем выходном колодце лебедку перемещают на расстояние до 20 — 25 м и продолжают вытяжку кабеля из колодца, обеспечивая тем самым запас кабеля на выкладку и монтаж.

Если прокладка кабеля производится с какой-то точки трассы в два направления, то вначале прокладывают одну большую длину в одну сторону. Затем оставшийся на барабане кабель разматывают, укладывают рядом восьмеркой и прокладывают в другую сторону.

Прокладка кабеля по каналам кабельной канализации, в которых уже проложен оптический кабель, производится аналогично.

Закончив прокладку кабеля, его конец возле наконечника (чулка) обрезают и герметизируют полиэтиленовым колпачком.

При выкладке подтягивание кабеля в холодцах производят вручную постепенно от крайних (первого и последнего) колодцев к середине. Оптический кабель должен быть выложен по форме колодцев, уложен на консоли соответствующего ряда в ближайших к кронштейну ручьях, желательно на первое консольное место, и закреплен перевязкой. Выкладываемый кабель не должен перекрещиваться с другими кабелями, идущими в том же ряду, и заслонять собой отверстия каналов.

В колодце, в котором будет устанавливаться соединительная муфта, кабель сворачивают кольцами диаметром 1000-1200 мм, укладывают к стенке и прикрепляют к кронштейнам. Длина запаса кабеля, считая от канала канализации, после выкладки во всех транзитных колодцах должна быть:

при монтаже муфты в монтажно-измерительной автомашине — 8 м;

при монтаже муфты в колодце (в зависимости от типа колодца) — от 3 до 5 м.

После выкладки кабеля снимают все противоугоны, направляющие воронки, другие устройства и устанавливают их на следующем участке трассы. Герметизация полиэтиленовых труб (если они применялись) не производится.

Контроль оптического кабеля после прокладки

После прокладки и выкладки оптического кабеля необходимо произвести контрольные измерения затухания оптических волокон, которое должно быть в пределах установленной километрической нормы. После проверки проложенной длины кабеля, полиэтиленовые колпачки на его концах должны быть восстановлены.

Монтаж соединительных муфт оптического кабеля может производиться в специально оборудованных монтажно-измерительных автомашинах или непосредственно в колодцах кабельной канализации. Во втором случае колодец должен быть большого типа, быть сухим, иметь хорошее освещение, обогрев рабочей зоны и вентиляцию, позволять установку в нем столика-подставки для сварочного аппарата и свободного размещения двух монтажников. При любой погоде над колодцем должна быть кабельная палатка. При невозможности обеспечения этих условий, монтаж должен производиться только в монтажно-измерительной автомашине.

В рассматриваемом случае расстояние до жилой застройки составляет 1,5 км, а строительная длинна ОК используемого в проекте 2 км. Необходимость в монтаже оптической муфты обусловлена монтажом разветвительных муфт FOSC 144-1×24/4/1/GD к четырём коммутаторам установленным у каждого дома.

Источник: http://studbooks.net/2352542/tehnika/gruppirovanie_stroitelnyh_dlin_kabelya

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

К проводниково-кабельной продукции относятся изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или может быть скрученных, сверху которых, опять же, в зависимости от условий эксплуатации может быть наложены неметаллическая оболочка и защитный покров

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных в неметаллическую оболочку или металлическую, поверх которой в зависимости от условий прокладки и эксплуатации может накладываться защитный покров, в который может входить броня.

По типу изоляции силовых кабелей различают:

• кабели силовые с пластмассовой изоляцией;
• кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;
• кабели силовые с резиновой изоляцией и т.д.

Предназначение кабелей и их классификация

Кабели, в зависимости от материала передаваемой энергии, проводящих жил или информации делят на две группы:

1. Кабели с оптическими волокнами.
2. Кабели с металлическими жилами электрические.

Кабели с оптическими жилами чаще всего имеют и дополнительные металлические токопроводящие жилы. Кабели с металлическими жилами электрические классифицируют типу изоляции, по величине напряжения, назначению и по многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяют на:

• кабели на напряжения 1..10 кВ;
• кабели на напряжения 110 .. 500 кВ;
• кабели на напряжение до 1 кВ;
• кабели на напряжения 20 … 35 кВ.

Самый главный элемент у всех типов шнуров, проводов, кабелей, является экран, токопроводящая жила, изоляция , наружные покровы и оболочки.

Неизолированные провода изоляции не имеют. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные покровы, экран — могут отсутствовать.

Токопроводящие жилы изготавливаются либо из алюминия, либо из меди. В последний десяток лет, производители кабелей используют в основе изготовления – медь. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые, и фасонные, неуплотненные.

Маркоразмер кабельного изделия — условное буквенно-цифровое обозначение, характеризующее помимо марки основные конструктивные и электрические параметры кабельного изделия: диаметр или сечение токопроводящих жил, число жил (групп), напряжение волновое сопротивление и др. и достаточное, чтобы отличить данное изделие от другого.

Кабельные изделия — совокупность кабельных изделий.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, служащий для заполнения свободных промежутков в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из изолирующего материала произвольного сечения, применяемый в качестве заполнителя или для образования каркаса полувоздушной изоляции.

Прядь — элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих одна к другой и расположенных параллельно в один ряд.

Кабельная обмотка — покров из наложенных по винтовой спирали лент. Нитей, проволок или прядей.

Кабельная обмотка с перекрытием — кабельная обмотка, у которой каждый виток ленты покрывает часть соседнего витка этой же ленты.

Кабельная обмотка встык — кабельная обмотка, у которой края соседних витков одной и той же ленты, нити, проволоки, пряди соприкасаются.

Кабельная обмотка с зазором — кабельная обмотка у которой между соседними витками одной и той же ленты имеется зазор меньше ширины ленты.

Кабельная обмотка открытой спиралью — обмотка, у которой между витками одной и той же ленты, нити или проволоки имеется зазор больше ширины ленты или диаметра нити (проволоки).

Кабельная оплетка — покров кабельного изделия из переплетенных прядей.

Кабельный сердечник — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), находящаяся под оболочкой или эраном.

Токопроводящая жила — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криопроводящая жила — токопроводящая жила, выполненная из кривопроводникового материала.

Сверхпроводящая жила — токопроводящая жила, выполненная из сверхпроводникового материала.

Стабилизатр сверхпроходящей жилы — элемент выполненный из металла с высокой теплоэлектропроводностью, находящийся в непосредственном контакте со сверхпроводниковым материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Проводник коаксиальной пары — токопроводящий элемент коаксиальной пары кабеля.

Стренга — заготовка, скрученная из проволок.

Многопроволочная жила — токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Жила правильной скрутки — многопроволочная жила скрученная из элементов одинакового диаметра, расположенных коаксиальными повивами чередующихся направлений, в поперечном сечении которой линии, соединяющие центры элементов каждого повива, образуют правильный выпуклый многоугольник.

Жила неправильной скрутки — многопроволочная жила скрученная из элементов различного диаметра. Расположенных коаксиальными повивами.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — многопроволочная жила, проволоки или стренги которой скручены в одну сторону без распределения по повивам.

Круглая жила — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным около поперечного сечения, представляет собой круг с точностью до радиусов составляющих ее элементов.

Фасонная жила — токопроводящая жила, у которой поперечное или поверхность, ограниченная контуром, описанным около поперечного сечения, имеет форму. Отличную от круга.

Прямоугольная жила — фасонная жила формы прямоугольника с закругленными углами.

Секторная жила — фасонная жила формы сектора (сегмента) с закругленными углами.

Овальная жила — фасонная жила овальной формы.

Полая жила — жила трубчатой формы, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая жила из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг сердечника.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между проволоками.

Расщепленная жила — токопроводящая жила, сечение которой разделено изоляцией на несколько находящихся под одним потенциалом частей.

Герметизированная жила — токопроводящая жила, промежутки между проволоками которой заполнены герметизирующим составом.

Мишурная нить — элемент токопроводящей жилы в виде плющеной проволоки. Спирально наложенной на нить из изоляционного материала.

Мишурная жила — токопроводящая жила, скрученная из мишурных нитей.

Изолированная жила — токопроводящая жила, покрытая изоляцией.

Экранированная жила — изолированная жила, поверх которой имеется экран.

Основная жила — изолированная жила, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от от функций основных жил.

Жила заземления — вспомогательная жила, предназначенная для соединения не находящихся под рабочим напряжением металлических частей электротехнического устройства, к которому подключен кабель или провод, с контуром защитного заземления.

Контрольная жила — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токопроводящей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для нахождения путем отсчета от нее искомой жилы.

Направляющая жила — изолированная жила. Отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Сплошная изоляция — изоляция в виде сплошного слоя диэлектрика (пластмассы, резины и др.).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная изоляция из пластмассы.

Резиновая изоляция — сплошная изоляция из резины.

Эмалевая изоляция — сплошная изоляция в виде пленки, образованной эмалевым лаком или расплавом смолы.

Оксидная изоляция — сплошная изоляция в виде пленки окислов, образованных на поверхности токопроводящей жилы.

Порошковая прессованная изоляция — сплошная изоляция из порошка на основе неорганических соединений.

Минеральная изоляция — сплошная изоляция из минерального порошка.

Пленочная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из лент кабельной бумаги.

Пропитанная бумажная изоляция — многослойная изоляция из лент кабельной бумаги и изоляционного пропиточного состава.

Обедненно-пропитанная изоляция — пропитанная бумажная изоляция, свободная часть пропиточного состава которой частично или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Асбестовая изоляция — изоляция из асбестовых нитей.

Дельта-асбестовая изоляция — изоляция из слоя дельта-асбестового волокна и подклеивающе-пропиточных составов ли без них с лакированной или нелакированной поверхностью.

Изоляционный пропиточный состав — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Градированная изоляция — многослойная изоляция с электрическими характеристиками, заданным образом изменяющимися от слоя к слою.

Поясная изоляция — изоляция, входящая в состав сердечника и наложенная поверх скрученных или нескрученных изолированных жил.

Полувоздушная изоляция — изоляция образованная сочетанием твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная сочетанием кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчато-бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Бумаго-массовая изоляция — воздушно-бумажная изоляция из пористой бумажной массы, наложенной на токопроводящую жилу коаксиальным слоем.

Кордельно-трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и обмоткой из одной или нескольких лент.

Воздушно-пластмассовая изоляция — полувоздушная изоляция, образованная сочетанием пластмассы и воздуха.

Кордельно-трубчатая пластмассовая — воздушно-пластмассовая изоляция, образованная корделем, наложенная на жилу или внутренний проводник по винтовой спирали, и трубкой или обмоткой из лент.

Пористо-пластмассовая изоляция — воздушно-пластмассовая изоляция из пористой пластмассы, наложенной на жилу или внутренний проводник коаксиальным слоем.

Кордельная изоляция — воздушно-пласмассовая изоляция, образованная корделем, наложенным по винтовой спирали на внутренний проводник коаксиального кабеля.

Баллонная изоляция — воздушно-пластмассовая изоляция, образованная переодически обжатой трубкой с внутренним диаметром, большим диаметра токопроводящей илы или внутреннего проводника.

Шайбовая изоляция — воздушно-пластмассовая изоляция, образованная шайбами, расположенными через определенный интервал на внутреннем проводнике коаксиальной пары.

Элемент скрутки — элемент конструкции кабельного изделия (проволока, стренга, изолировааня жила, группа, пучок), предназначенный для образования другого, более сложного, конструктивного элемента методом скрутки.

Группа — элемент скрутки в виде двух или более изолированных жил (проводника).

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Симметричная пара — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, проводники которой расположены соосно и разделены изоляцией.

Тройка — группа из трех изолированных жил , расположенных параллельно в один ряд или скрученных.

Четверка — группа, скрученная из четырех изолированных жил.

Звездная четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки.

Двойна-парная четверка — четверка, жилы которой образуют две симметричные пары с разными шагами скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Пучок — элемент — состоящий из групп (пар, четверок и др.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пар, четверок и др.) и предназначенный для образования главного пучка сердечника.

Главный пучок — пучок, скрученный из элементарных пучков и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенных коаксиально либо по отношению к остальным аналогичным элементам, образующим в совокупности скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), либо поверх внутренней по отношению к этому слою части кабельного изделия.

Усиленная группа — группа (пара, четверка), имеющая общую обмотку из лент электроизоляционного материала.

Экранированная группа — группа (пара, четверка, пучок), имеющая общий экран.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Вспомогательная группа — группа предназначенная для выполнения функций, отличных от функций основных групп.

Счетная группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех
из жил от всех других групп, повива и предназначенная для нахождения от нее искомой группы.

Направляющая группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех из жил от всех других групп, повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой группы.

Кабельный экран — элемент из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всего сердечника или его части, либо в виде разделительного слоя различной конфигурации.

Кабельная оболочка — непрерывная металлическая или неметаллическая трубка. Расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий.

Металлопластмассовая оболочка — кабельная оболочка в виде пластмассовой трубки с тонким слоем металла изнутри.

Упрочняющий покров — одно или двухслойная обмотка из металлических лент или проволок, наложенная на оболочку кабеля давления для увеличения ее механической прочности.

Защитный кабельный покров — элемент, наложенный на изоляцию, экран, оболочку или упрочняющий покров кабельного изделия и предназначенный для дополнительной защиты от внешних воздействий.

Кабельная броня — часть защитного покрова из металлических лент или одного или нескольких повивов металлических проволок, предназначенная для защиты от внешних механических и электрических воздействий и в некоторых случаях для восприятия растягивающих усилий.

Кабельная подушка — внутренняя часть защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Наружный кабельный покров — наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Защитный шланг — сплошная выпресованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным покровом или его наружной частью.

Защитный пропиточный состав — состав для пропитки бумаг и волокнистых материалов, входящих в состав защитного кабельного покрова.

Опознавательная лента — лента расположенная под оболочкой или защитным покровом, на которой нанесены повторяющиеся обозначения предприятия-изготовителя или другие определяющие данные.

Опознавательная нить — одна ил несколько нитей, расположенные под изоляцией, оболочкой или защитным покровом и своей расцветкой определяющие предприятие-изготовитель.

Мерная лента — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими цифрами, по которым можно определить длину кабеля.

Проволока скольжения — немагнитная проволока, обычно полукруглого сечения, накладываемая в виде обмотки открытой спиралью поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе, с целью защиты изоляции кабеля и облегчения его скольжения при затяжке в трубопроводе.

Многожильный кабель — кабель, провод, шнур в котором число жил более трех.

Симметричный кабель — кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп.

Коаксиальный кабель — кабель, основные группы которого являются коаксиальными парами.

Трехпроводный коаксиальный кабель — кабель, состоящий из трех проводников, расположенных соосно и разделенных изоляцией.

Плоский кабель — кабель или провод с поперечным сечением прямоугольной или близкой к ней формы, содержащий одну или несколько жил, расположенных параллельно в один ил несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения различных функций и имеют различающиеся конструкции и параметры.

Кабель повивной скрутки — кабель, в сердечнике которого изолированные жилы или группы образуют пучки, а пучки в свою очередь — сердечник.

Спиральный кабель — кабель, в виде упругой винтовой спирали.

Самонесущий кабель — кабель с несущим элементом, предназначенным для увеличения его механической прочности, крепления и подвески.

Кабель с несущим тросом — самонесущий кабель, несущим элементом которого является стальной трос.

Грузонесущий кабель — кабель или провод, который помимо своего основного назначения одновременно предназначен для подвески, тяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Герметизированный кабель — кабель, свободное пространство между конструктивными элементами которого заполнено герметезирующим составом с целью препятствия проникновению влаги в кабель и её продольному перемещению.

Экранированный кабель — кабель или провод, в котором все или часть основных жил экранированные или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах, имеющих криогенную температуру.

Криопроводящий провод — криогенный кабель с криопроводящими жилами.

Сверхпроводящий кабель — криогенный кабель со сверхпроводящими жилами.

Силовой кабель — кабель для передачи электрической энергии токами промышленных частот.

Кабель с вязким пропиточным составом — силовой кабель бумажной изоляцией, пропитанной маслоканифольным или подобным ему по вязкости изоляционным составом.

Кабель с нестекающим пропиточным составом — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель с отдельно-экранированными жилами — силовой многожильный кабель, каждая жила которого поверх изоляции имеет экран.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет самостоятельную оболочку.

Кабель с избыточным давлением — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемым маслом или газом. Входящим в состав изоляции или являющимся внешней по отношению к ней средой.

Маслонаполненный кабель — кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла.

Маслонаполненный кабель в трубопроводе — маслонаполненный кабель с отдельно экранированным газом, входящим в состав обедненно или предварительно пропитанной бумажной изоляцией , и предусмотренной компенсацией изменений давления газа.

Газонаполненный кабель с внешним давлением — кабель с избыточным давлением, которое передается изоляции газом через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на ридиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной сети.

Кабель связи — кабель для передачи сигналов информации токами различных частот.

Кабель дальней связи — кабель связи для междугородных линий сети связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Городской телефонный кабель — кабель местной связи, предназначенный для абонентских и соединительных линий городских телефонных сетей.

Станционный телефонный кабель — кабель местной связи для прокладки в зданиях телефонных станций.

Низкочастотный кабель — кабель связи, по которому передаются сигналы в спектре тональных частот.

Высокочастотный кабель — кабель связи, по которому передаются сигналы в спектре частот выше тональных.

Телефонный шнур — шнур связи для соединения телефонного аппарата с микротелефонной трубкой и со стенной розеткой.

Кабель управления — кабель для цепей дистанционного управления, релейной защиты и автоматики.

Контрольный кабель — кабель для цепей контроля и измерения на расстоянии электрических и физических параметров.

Сигнально-блокировочный кабель — кабель для цепей сигнализации и блокировки.

Геофизический кабель — грузонесущий кабель контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств пород, проходимых при бурении и промыслово-геофизической разведке скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, сигналов информации, контроля и управления к гидроакустической аппаратуре.

Термопарный кабель — кабель для изготовления термопар и передачи от них термоэлектродвижущей силы.

Нагревательный кабель — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Обмоточный провод — провод для изготовления обмоток электротехнических устройств.

Эмалированный провод — обмоточный провод эмалевой изоляцией.

Высокочастотный обмоточный провод — обмоточный провод с токопроводящей жилой из изолированных проволок.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проволок, взаимное расположение которых периодически меняется.

Установочный провод — провод для электрических распределительных сетей низкого напряжения.

Выводной провод — провод для выводов обмоток электрических машин.

Монтажный провод — провод для соединения электрических схем в электротехнических, радиотехнических и т. п. устройствах.

Провод зажигания — провод для систем зажигания авиационных, автомобильных и т. п. двигателей.

Термоэлектродный провод — провод для присоединения выводов термопар к измерительным схемам.

Провод сопротивления — провод с жилой из сплава нескольких металлов, обладающего высоким удельным электрическим сопротивлением.

Ленточный провод — плоский однослойный провод.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных проволок.

Контактный провод — неизолированный провод для подвесной контактной сети электрифицированного транспорта.

Полый провод — неизолированный провод трубчатой формы.

Сталеалюминиевый провод — неизолированный провод, состоящий из биметаллических сталеалюминиевых (возможно в сочетании с алюминиевыми) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное число жил — число жил указанное в марке кабельного изделия.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленный нормативным документом.

Номинальный размер кабеля — размер кабеля, подсчитанный исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, подсчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному витку элемента скрутки, измеренное в направлении продольной оси кабеля.

Шаг гофра элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки жил — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длительная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, стренг, жил, групп, пучков), образующих повив.

Кратность шага скрутки — отношение шага скрутки повива к диаметру окружности, описанной вокруг повива.

Теоретическая кратность шага скрутки — отношение шага скрутки повива к диаметру длительной окружности кабельного изделия.

Коэффициент скрутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящих из однородных скрученных элементов, к диаметру элемента скрутки.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент скрутки кабельного изделия — отношение длины элемента скрутки в скрученном кабельном изделии (или его заготовке) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление обмотки — направление обмотки, при котором ее витки поднимаются по спирали в правом (левом) направлении.

Расчетное сечение жилы — площадь поперечного сечения токопроводящей жилы, рассчитанная исходя из её номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указываемая в маркоразмере кабельного изделия.

Фактическое сечение жилы — площадь поперечного сечения токопроводящей жилы, определенная путем измерений.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Коэффициент вытяжки ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплетающим материалом, к площади всей поверхности, на которую наложена оплетка.

Коэффициент гофрирования элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и др.) к длине его продольной оси.

Степень гофрирования элемента кабельного изделия — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельных изделий.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Биметаллическая проволока — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярного сцепления.

Плющенная проволока — проволока, которой плющением придана лентообразная форма.

Источник: http://rostech.info/osnovnye-opredeleniya-po-kabelno-provodnikovoy-produktsii
