Какая розетка нужна для варочной панели?

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Разбираемся, как подключить варочную поверхность

Практически все новые модели варочных поверхностей европейского производства могут подключаться к сетям с разным количеством фаз. В нашей стране есть два стандарта: однофазная сеть 220 В и трехфазная 380 В. В некоторых домах 220 В идет с двумя фазами. Если говорить о количестве и цветах проводов, то вот что может быть:

• Однофазная сеть 220 В.
  • Два проводника. Встречается в домах старой постройки. В этом случае обычно провода одного цвета. Найти фазу можно, используя пробник (отвертка со светодиодом) или тестером. Проще работать с пробником: если при прикосновении пробником к токоведущей части светодиод загорается — это фаза, если нет — нейтраль (ноль).
  • Три провода. Чаще всего провода цветные. Красный или коричневый — это фаза, синий или голубой — ноль (нейтраль), желто-зеленый — земля. Если провода одинаковые, фазный находится пробником, а для определения нейтрали придется искать мультиметр или тестер.
• Сеть 220 В с двумя фазами. Это уже исключительно в новостроях, но встречается нечасто. Фазные провода в этом случае черный и коричневый, нейтраль, как обычно, синяя и земля — желто-зеленая.
• Трехфазное подключение 380 В. При соблюдении цветов нейтраль и земля имеют обычную окраску, а фазы — желтый-красный-зеленый или по другому стандарту белый-черный-коричневый.

  Варианты подключения одной из моделей

  Чтобы не ошибиться, даже если вы видите все названные цвета, лучше все проверить (прозвонить): часто при монтаже строители путают. Чтобы не было неприятностей, проверьте и подпишите (бирки повесьте).

  Особенность варочных панелей в том, что часто они идут без сетевого шнура. Это не от жадности производителей, а потому что подключаться они могут по нескольким схемам, в которых используется от трех (у нас — от двух) до шести проводов. Потому кроме провода для подключения к электросчетчику, необходимо купить еще и сетевой кабель. Его берете того же сечения, что и в подводящем, только удобнее использовать многожильные — они хорошо гнуться.

  Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

  Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной

  Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

  Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

  Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

  Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм 2 . Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

  Медные изолированные наконечники

  При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.

  Схема подключения варочной панели к однофазной сети

  Если проводов от счетчика приходит всего два, поступить можно двумя способами:

  1. сделать отдельный контур заземления
  2. «земляной» выход вообще не использовать.

  Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

  Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.

  Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три

  В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.

  Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).

  Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм 2 . Одножильный или многожильный — по выбору.

  В этом случае перемычка необходима только на двух проводах нейтрали — N1 и N2 (в некоторых моделях есть только цифровое обозначение, там объединяют 4 и 5 выход). На фазных проводах ничего менять не нужно: к каждой фазе подключается один из фазных проводов.

  Кабель для подключения варочной панели к трехфазной сети

  Кабель может иметь такую окраску, как на фото, а может другую. По второму стандарту фазы имеют цвета: красный, желтый, зеленый. Это не столь важно. Намного важнее правильно все провода подключить к вилке, а также не перепутать их на розетке.

  Как подключить вилку к варочной панели на 380 В

  Обратите внимание, что в данном случае нейтраль подключается вверху, земля — внизу, а фазные провода посередине. Такой же порядок должен повторится и на розетке.

  Если от оборудования идет шнур из 4х проводников, одна из фаз на вилке просто не используется. Какая — все равно, просто тот же вывод не используйте и в розетке.

  Если и в квартире и от панели приходит четыре провода — все просто. Соединяют соответствующие цвета. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый. Трудности возникают, если выходов шесть или шнур идет с пятью проводами.

  Как вы, наверное, догадались, объединяются две фазы. В силе остается и объединение двух нейтралей (если они есть). Все остальное подключается к соответствующим контактам вилки.

  Подключение к двухфазной сети

  Расположение аналогично: вверху нейтраль, внизу — земля, в середине фазы. Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.

  Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

  • для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
  • для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм 2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

  После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

  Схемы подключения варочной панели к электросчетчику

  О параметрах этого оборудования:

  • для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
  • для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

  Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм 2 , в сети 380 В 2,5 мм 2 .

  Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

  Как могут выглядеть розетки и вилки для варочной панели

  Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.

  Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

  Клеммная коробка для трехфазной сети

  Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм 2 в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

  Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

  При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

  Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

  Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

  Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

  Источник: http://stroychik.ru/elektrika/podklyuchenie-varochnoj-paneli

  В данной статье вы найдете полную информацию о правильном выборе розетки для варочной панели и духового шкафа, а также всех нюансах подключения данных электроприборов к сети.

  Духовой шкаф и варочная поверхность являются наиболее энергоемкой техникой на кухне, поэтому правильный выбор и подключение розетки является залогом вашей безопасности.

  Внимание! Для каждого вида оборудования настоятельно рекомендуется использовать отдельную розетку.

  В первую очередь стоит внимательно ознакомиться со всеми техническими характеристиками приобретенного вами электроприбора и только на основании имеющейся информации приступать к выбору розетки.

  Основными параметрами здесь будут являться:

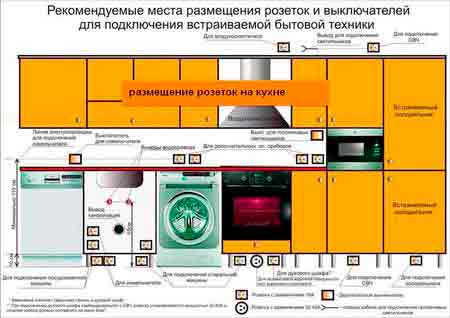

  Немаловажным моментом при установке является место монтажа.

  По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу. Идеальной высотой является расстояние в 15-30 см от панели пола. Хотя при монтаже, в первую очередь, следует учесть особенности вашего кухонного гарнитура и предполагаемого расположения духового шкафа и варочной панели.

  Как говорилось выше, существует два варианта монтажа:

  1. Скрытый – розетка и провода вмонтированы в стену.
  2. Наружный – проложены непосредственно на стене.

  Первый вариант монтажа является более надежным и выглядит эстетично , но использование этого вида возможно только в том случае, если имеющаяся на кухне проводка отвечает всем нормам (более подробно о нормах речь пойдет ниже).

  Или же есть возможность проложить новую проводку внутри стен (когда ремонт в помещении еще не сделан). Если же проводка старая или не рассчитана на необходимую нагрузку, следует проложить проводку в специальные монтажные короба, и использовать наружный тип розетки.

  По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу

  Для однофазной сети потребуется трехжильный кабель. Чтобы правильно выбрать сечение жил кабеля нужно точно знать величину такого параметра как сила тока (измеряется в амперах (А) и обозначается буквой I).

  P – это полная нагрузка электроприбора (измеряется в ваттах (Вт))

  U – напряжение в электрической сети (измеряется в вольтах (В))

  Далее путем простых вычислений и таблицы сечения кабеля определяем, что для подключения варочной панели мощностью 7500 Вт к сети 220В необходим кабель сечением минимум 6 мм. А для духового шкафа мощностью до 3,6 кВт следует прокладывать кабель сечением 3х2,5 мм.

  Главным параметром при выборе автоматического выключателя (автомата) является номинальная величина тока в сети. Как и при выборе кабеля, выбирая нужный автомат, применяем формулу I=P/U. После подсчетов определяем, что для варочной панели мощностью 7,5 кВт необходим автомат на 40А. а для духового шкафа подойдет автомат номиналом 16А.

  Для безопасности электрической сети помимо автоматического выключателя рекомендуется использовать устройств защитного отключения (). Помимо защиты электрической сети, данное устройство защищает человека от поражения электрическим током, срабатывая, если ток утечки превышает заданный параметр.

  На данный момент известны УЗО рассчитанные на дифференциальный ток (ток утечки) величиной 10mA, 30mA, 100mA, 300mA.

  Так для сети 220В подойдет устройств защитного отключения (УЗО) типа АС 40А и с величиной тока утечки в 30мА для варочной панели, и 16А 10мА для духового шкафа.

  После того как мы определились со всеми параметрами сети и выбрали соответствующие заданным параметрам компоненты, можно приступать непосредственно к подключению розетки.

  Для этого, в первую очередь, необходимо:

  • Выбрать место монтажа.
  • Проложить (если имеется такая необходимость) новый кабель.
  • Подключить УЗО и автомат.
  • Установить коробки для монтажа розеток (для внутренних розеток).
  • Убеждаемся в отсутствии напряжения в сети. Используя тестер или индикаторную отвертку.
  • Зачищаем жилы кабеля. Для удобства подключения розетки нам необходимо зачистить концы кабеля специальным инструментом или обычным канцелярским ножом.
  • Подключаем розетку. Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке (коричневый (красный) провод – фаза (L), синий (голубой) провод – ноль (N), желто-зеленый провод – заземление (PE)), после чего закрепляем их крепежными винтами. Винты нужно зажимать крепко, но без большого усилия, чтобы не сорвать резьбу.
  • Устанавливаем розетку в коробку. Аккуратно укладываем провода внутрь коробки, туда же помещаем розетку и надежно закрепляем ее с помощью специальных лапок.

  Все, розетка установлена. Но перед ее использованием необходимо убедиться в наличии напряжения в сети. Для этого мы включаем автомат и УЗО, и с помощью тестера или индикаторной отвертки убеждаемся в наличии напряжения. Розетка готова к использованию.

  Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке

  При подключении духового шкафа к сети с напряжением в 380В нам будет необходим пятижильный кабель сечением минимум 1 мм, но лучше взять кабель 5х1,5 мм. А для варочной панели потребуется кабель 5х4 (минимум 5х2,5мм).

  Потребуется автомат 16А для варочной панели, и 10А для духового шкафа.

  Для варочной поверхности нам необходимо УЗО 25А с током утечки 30мА. А для духового шкафа 10А с током утечки 10мА.

  Подключение трехфазной розетки ничем кардинально не отличается от подключения однофазной. Все отличие только в двух «лишних» проводах.

  Рассмотрим детальнее схему подключения: контакты L1, L2, L3 – это три фазы нашей сети, N – ноль, а РЕ – заземление (как и в однофазной сети).

  После подключения розетки к сети нужно проверить отсутствие фазы на корпусе и измерить величину напряжения. Если между фазами напряжение равно 380В – все подключено правильно и розетка готова к использованию.

  • Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
  • При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
  • Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
  • При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
  • Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
  • Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
  • При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.

  При покупке встраиваемой духовки продавцы рекомендуют доверить подключение оборудования профессионалам. Но данная услуга даже при наличии нормальной проводки стоит порядка 1500 рублей (порядка 25$), что уже немало. А если придется тянуть линию от щитка, стоимость еще возрастает, причем солидно. Но подключить духовой шкаф своими руками может обычный человек, который умеет держать отвертку в руках. С прокладкой отдельной линии электропитания дело немного сложнее, но справится тоже можно. Единственный минус таких действий — у вас не будет в паспорте заполнена соответствующая графа. На основании этого вам могут отказать в гарантийном ремонте, если вдруг настанет гарантийный случай. Так что выбор за вами.

  Электрические духовые шкафы бывают двух видов — зависимые и независимые. Зависимые идут с варочной панелью и подключаются вместе с ней к одному источнику питания. Находится они должны рядом, обычно варочная поверхность над духовкой. Между собой они соединяются кабелями, так как положение органов управления духовкой влияет на работу варочной панели. Все требования подробно прописаны в инструкции и их выполнять необходимо в точности.

  Независимые духовые шкафы — полностью автономные устройства, которые подключаются самостоятельно. Выбор места их установки тоже произвольный. Потому, наверное, такие модели более популярны.

  Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

  На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

  Если с проводкой у вас все хорошо, она проложена недавно, есть отдельная линия для подключения с исправно работающим заземлением, да еще духовой шкаф не очень мощный — около 2,5 кВт, вопросов нет — ставите вилку, включаете и все. Но если проводке уже более десяти лет, в каком она состоянии вы не знаете, какого сечения провод — неизвестно, лучше протянуть отдельную линию, сделать все по правилам и только потом подключить духовой шкаф. В таком случае не придется бояться, что с проводкой что-то случиться.

  Подключить встроенный духовой шкаф можно в нормальную линию. Лучше чтобы она была выделенной — только для этого агрегата

  Последние модели духовых шкафов стали не очень «прожорливыми» — борьба за экономию дает свои результаты. Если посмотреть их характеристики, то средняя монтажная мощность для встраиваемой духовки находится в пределах 2,6-3 кВт. Но это речь о довольно дорогих изделиях. Аппаратура в более дешевом сегменте может иметь значительно большую мощность. Также более мощными будут модели с пиролитической очисткой.

  Именно потому подключить духовой шкаф рекомендуют к выделенной линии с большим сечением проводников, на которой установлен автомат защиты. Рекомендуемое сечение — 6 мм 2 . Такой проводник выдерживает длительную нагрузку в 10 кВт, чего более чем достаточно. На эту линию рекомендуется устанавливать автомат защиты класса С 32. Это с очень большим запасом прочности — линии с такими параметрами часто ставят на вводе на дачу или в дом в селе. Ее прокладка потребует солидных вложений — и кабель недешев и автомат стоит достаточно.

  Если ваш духовой шкаф имеет мощность намного меньше 8 кВт (даже при одновременном включении всех имеющихся устройств), можно кабель уложить сечением 4 кв. мм, а автомат поставить С 25. Это будет не менее надежно, но более экономно. Кстати, для большей безопасности при монтаже духового шкафа рекомендуют использовать двухполюсные защитные автоматы. При срабатывании они отключат не только фазу, но и ноль, что в некоторых случаях важно (при пробое изоляции).

  На линии, к которой можно будет подключить духовой шкаф кроме защитного автомата рекомендуют установить еще и УЗО. Автомат защищает проводку от перегрева и токов короткого замыкания, а УЗО — устройство защитного заземления — будет защищать пользователей. При пробое изоляции на землю или в случае прикосновения к фазному проводу оно отключит электропитание. Электрика — это та область, в которой лучше перестраховаться и УЗО — это обычно перестраховка, но лучше если он есть. Безопаснее.

  Подбор параметров УЗО прост — его номинал на один шаг выше чем номинал автомата защиты. То есть, если вы установили автомат на 25 А, УЗО берете на 32 А, если пакетник стоит на 32 А, УЗО нужен будет на 40 А. Второй параметр — ток отсечки. С ним все просто — для линий, к которым подключен один прибор берут его 10 мА.

  Надо еще обговорить тип. Лучше установить класса B (B 25, например), но подойдет и класс A (A 25). Но не стоит брать класс AC. Они хоть и дешевле, но не обеспечивают должной степени безопасности.

  Еще раз: если вы хотите подключить духовой шкаф правильно и надежно, используйте провод большого сечения, автомат защиты и УЗО. Такая установка будет гарантировать длительную и безопасную работу оборудования.

  Подключение духового шкафа к линии электропитания возможно двумя способами: с использованием силовой вилки и розетки с подходящими параметрами (подбираются по максимальному току, который должен быть указан в технических характеристиках) или в разделе «Безопасная эксплуатация». Если говорить в общем, то при мощности 3-3,5 кВт нужна вилка и розетка с максимальным током 15 А, для духового шкафа мощностью до 5 кВт потребуется розетка с вилкой на 32 А.

  К нижнему разъему подключается заземляющий провод (обычно желто-зеленого цвета), к двум другим фаза и ноль (синий или голубой). При подключении не перепутайте — фаза и ноль на розетке и вилке должны совпадать.

  Второй вариант подключения — клеммная колодка. Это способ простой и надежный. Есть пластина из термостойкого пластиката, на которой смонтировано несколько пар контактных пластин и винтовых зажимов. Провода двух кабелей подключаются с двух противоположных сторон. При подключении соблюдают цветовую маркировку: желто-зеленый провод это «земля». Эти проводники подключаются строго один напротив другого. Тоже самое с проводами голубого цвета — это нейтраль или «ноль». Оставшиеся провода — это фаза и они тоже подключаются один напротив другого.

  Работать, естественно, надо при отключенном напряжении — перевести автомат в положение «выключено». Подключаются провода просто — зачищенный на 7-9 мм проводник вставляется под верхнюю пластину. Ее предварительно можно ослабить — провернуть зажимной винт на пару оборотов. После чего винт зажимается, обеспечивая хороший контакт. После того как винт затянули, несколько раз в достаточным усилием подергайте за проводник — убедитесь, что он хорошо закреплен.

  Для того чтобы клеммная колодка с проводами не была открытой, ее можно (и очень желательно) упаковать в корпус. Можно использовать обычную монтажную распаечную коробку, а можно небольшой пластиковый монтажный шкаф, в который можно упаковать все очень аккуратно.

  В большинстве случаев из магазина доставляют духовой шкаф с уже прикрепленным сетевым шнуром. Естественно, в этом случае уже установлены перемычки в соответствии с тем, какая у вас сеть — однофазная или трехфазная. Но если шнура нет, перемычки надо ставить самостоятельно.

  Если присмотритесь, увидите, что перемычки уже стоят. Это медные пластинки, похожие на букву «П»

  Это совсем не сложно. На каждом аппарате и в инструкции по эксплуатации есть таблица, в которой нарисовано какие перемычки необходимо поставить для какой сети. Пример такой таблицы на фото ниже. В данном случае он выдавлен на задней крышке, но может быть приклеен возле того места, где выходят выводы от духового шкафа и где крепится шнур.

  Пример таблицы для установки перемычек на духовой шкаф при подключении электрического кабеля

  Как следует из этой схемы, для однофазной сети 220 В подходит первая схема. Она подписана 1N. Показано, что в таком случае надо соединить три вывода, подписанные 1, 2 и 3. Для этого надо установить две перемычки. Обратите внимание что вывод «земля» в данной модели находится справа. К нему должен подходить желто-зеленый проводник, такой же подключаем туда и от кабеля/шнура.

  Крайний слева — вывод для подключения нейтрали или «нуля». Обратите внимание, что там тоже должна стоять перемычка. Она обычно стоит по умолчанию (всегда), но проверить не мешает. К этому выводу подходит голубой провод, такого же цвета проводник подключаем от кабеля.

  Оставшийся повод — фазный. Установив две перемычки на оставшиеся свободными три контакта, подключаем этот провод. Он может быть любого цвета кроме желтого, зеленого и синего. Чаще всего имеет черный, коричневый или красный окрас, но не обязательно.

  Если у вас в доме или квартире трехфазный ввод (380 В), то кроме перемычки на проводах нейтрали другие не нужны. В этом случае тоже лучше подключить сначала защитные провода — заземление и нейтраль — а потом уже фазные. Порядок подключения фазных проводов не важен, но желательно чтобы они были подключены в таком же порядке как на электрической вилке. Просто чем меньше путаницы, тем лучше.

  Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

  Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетк и следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

  Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

  Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетк а. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

  Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетк и (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетк и в помещениях с высоким уровнем влажности.

  Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

  Силовые розетк и могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

  При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт — минимум 32 А, а для установок с более высокой мощностью понадобятся розетк и на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетк е и вилке должно быть три контактных группы, а при 380 В — пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетк и воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

  Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

  Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

  У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

  Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

  Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

  Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

  Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено . Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

  Довольно часто встречаются кухни, где отсутствует розетк а для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

  Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

  При выполнение подключения варочной панели и духового шкафа в одну розетк у, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетк е и устройства можно запускать в работу. В некоторых случаях вместо розетк и применяются специальные клеммные колодки, закрепляемые на стене.

  Ценность духового шкафа, или по народному: «духовки» состоит в том, что готовящееся блюдо прогревается со всех сторон. Принцип позаимствован у древней пекарской печи, где тепло аккумулировалось стенками при растопке и расходовалось для выпечки.

  Но, в отличие от архаических печей, для растопки которых нужно было сначала своими руками нарубить дрова, в современных духовках поддерживается постоянная температура путем подогрева газовым пламенем или электричеством.

  Сейчас можно выбрать духовой шкаф любой мощности, типа энергоносителя, с варочной панелью или без, с набором различных функций. Но, прежде, чем выбрать изделие, нужно ознакомиться с принципом преобразования энергии, которое влияет на экономичность оборудования.

  На первый взгляд газовые духовки могут показаться экономичнее – ведь происходит прямой переход химической энергии газа в тепловую, минуя стадии переработки тепла на электростанциях. Но, следует учесть, что для горения пламени нужен приток свежего холодного воздуха, и отток горячих продуктов горения.

  Таким образом, часть тепла теряется. К тому же, даже если над газовым духовым шкафом установлена вытяжка с вентилятором, тепловые потоки успевают достаточно прогреть кухню, и потребуется дополнительное энергопотребление кондиционера, чтобы готовить было комфортно.

  В идеальном электрическом духовом шкафу потерь тепла вообще не должно быть, и производители духовок стараются теплоизоляцию сделать как можно лучше. Поэтому после прогрева блюда электроэнергия в электрической духовке расходуется по минимуму.

  Приготовление пищи в электрической духовке

  Но газовая варочная панель все же остается экономичнее и практичнее, так как тепло излучается в пространство одинаково, а газ дешевле электричества. Большая тепловая мощность пламени позволяет быстро разогревать большие объемы воды до температуры кипения.

  Оставляя в стороне различные кулинарные и технические различия в процессе приготовления блюд в газовой и электрической духовке, следует заметить, что электрические духовые шкафы пользуются все большей популярностью.

  Разнообразие электрических духовых шкафов

  Электрические духовые шкафы по функциональности подразделяются на два типа:

  По местоположению они разделяются на:

  Скорость нагрева электрической варочной панели ограничена мощностью, которая определяется разработчиками оборудования относительно среднестатистического поперечного сечения проводов сети электропроводки зданий жилого фонда.

  Поэтому большей популярностью пользуются экономичные независимые электрические духовки, а варочная панель приобретается отдельно.

  Выбрать для кухни совмещенный духовой шкаф можно только в том случае, если сечение проводов сети электропроводки рассчитано на суммарную мощность всех нагревательных элементов.

  Еще одним выгодным отличием электрической духовки над газовой является то, что подключить к сети электрический духовой шкаф можно своими руками , тогда как для установки любого газового оборудования требуется лицензированный мастер.

  Установка и подключение встраиваемого духового шкафа

  Схема подключения духового шкафа вместе с варочной панелью достаточно проста – нужно подвести провода от сети к соответствующим клеммам. Предназначение клемм, как и схема подключения, указывается в паспорте устройства и непосредственно возле места монтажа проводов.

  Основная проблема при подключении состоит в том, что провода сети электропроводки не рассчитаны на достаточно большую мощность электрической духовки. Пропускную мощность проводов определяет их сечение, поэтому без изменения схемы не обойтись.

  К тому же, если в щитке стоит вводный автомат на 16А (самый распространенный вариант), то подключить духовой шкаф мощностью более 3,5 кВт не получится, а нужно еще учитывать энергопотребление других электроприборов в квартире.

  Учитывая данные обстоятельства, прежде чем выбрать электрический духовой шкаф определенной мощности, необходимо правильно , проложить своими руками или с помощью мастеров новый участок электропроводки от щитка до кухни, соответственно нагрузке.

  Диаграмма подбора номиналов защитных выключателей относительно мощности нагрузки

  Менять самостоятельно вводный автомат запрещено, поэтому необходимо будет договориться об увеличении номинала автоматического выключателя в компании энергоснабжения.

  Еще один организационный вопрос связан с установкой , если электропроводка не выполнена по новым стандартам ПУЭ и отсутствует заземляющий защитный провод PE.

  Провод заземления подключается к нулевому проводу, подключенному к корпусу подъездного или этажного щитка (система TN-C-S). Происходит разделение совмещенного нулевого провода на рабочий и защитный ноль. Данные работы должны производиться только мастерами от соответствующих организаций.

  Если по каким-то причинам разделение нуля произвести невозможно, то владелец загородного дома может сделать по системе ТТ. Эксплуатировать электрический духовой шкаф без заземления запрещено и крайне опасно.

  Часто совмещенные с варочной панелью электрические духовые шкафы подключаются к двум или трем фазам для снижения нагрузки на провода. Если трехфазная сеть присутствует в доме, или есть возможность договориться об её установке, то можно выбрать для кухни духовой шкаф, подключаемый к нескольким фазам.

  У небольших мобильных электрических духовок присутствует стандартный кабель с трехконтактной вилкой, которую можно включить в любую розетку на кухне, с условием, что электропроводка выдержит нагрузку.

  Обычная вилка с контактом заземления

  У стационарно устанавливаемых электрических духовых шкафов сетевой кабель может не входить в комплект поставки. Поэтому, помимо установки новой электропроводки, также необходимо будет выбрать отрезок кабеля с сечением таким же, как и для проводки.

  Данный кабель подключается к клеммам на панели подключения согласно схеме, которая может незначительно отличаться у разных производителей. Здесь главное не перепутать фазные, нулевые и заземляющие клеммы.

  Розетку для духовки лучше выбрать нестандартную, а более мощную, которую называют силовой. Силовая розетка выдерживает большие токи и не будет нагреваться, что положительно влияет на пожарную безопасность дома.

  Производители электроплит, духовых шкафов и варочных панелей допускают подключение своих изделий как к разным фазам для равномерного распределения нагрузки, так и к одной, при условии, что провод выдержит суммарный ток.

  Данная возможность подключения в зависимости от количества фаз осуществляется специальными перемычками. Схема подключения перемычек обязательно указывается производителем.

  Клеммы подключения духовки. Красными стрелками указаны перемычки

  Встраиваемый электрический духовой шкаф устанавливается в специально предусмотренной нише кухонного гарнитура. Поэтому, прежде чем выбрать покупку, следует знать размеры данной ниши, и покупать духовку, чтобы ее размеры обеспечивали необходимые зазоры между стенками и материалом мебели.

  Необходимые различия размеров духовки и ниши для обеспечения зазоров

  Возможен другой вариант, когда гарнитур для кухни заказывается с учетом уже приобретенного кухонного оборудования. В любом случае, необходимые зазоры и допуски, указанные в руководстве по установке, должны быть соблюдены.

  Суммируя вышесказанное – для установки и эксплуатации электрического духового шкафа необходимо провести отдельную линию, рассчитав сечение проводов, защитить автоматом и , подключить заземление, установить силовую розетку и обеспечить в установочной нише соответствующие зазоры.

  Установка в нишу электрической духовки

  Помимо перечисленных условий, важно правильно установить духовку по уровню – перекосы будут негативно влиять на качество блюд с кулинарной точки зрения, и могут привести к порче самого оборудования.

  Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

  Первое, что нужно определить, это следующие моменты:

  Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

  Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

  Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

  Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при . Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

  1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
  2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
  3. От задней стенки дистанция должна быть не менее 4 см.
  4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не !

  Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

  Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

  Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя либо подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте : фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

  Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите . Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

  Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо и автоматический выключатель, как показано на схеме ниже. О том, и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

  В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

  Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории « »!

  Правильная установка в кухонный гарнитур

  Вариант 1 — подключение через розетку

  Вариант 2 — подключение электродуховки и варочной панели

  Источник: http://medilo.ru/ent-surgery/which-outlet-to-put-on-the-hob-how-to-connect-an-electric-oven-to-the-mains.html

  Здравствуйте!
  Изначально от застройщика была сделана розетка на стене под плиту, в ходе ремонта она была убрана, сейчас остался провод длиной сантиметров 30. Как лучше (безопаснее) сделать: наростить провод и подключить варочную панель напрямую, или сделать тоже самое но через розетку?

  P.S.:
  Провод для плиты трехжильный медный, сечением 6 мм.
  Розетка на 32А.
  Кабель на отдельном автомате.

  Через розетку.Но не обычную,а соответствующую нагрузке.

  Смотря чем подключается варочная панель, варианта три:

  • Провод, заканчивающийся тремя зачищенными проводниками
  • Клеммник на самой панели
  • Специальная вилка (таких сейчас, если не ошибаюсь, уже не выпускают).

  Посмотрите как именно будет подключаться панель и в зависимости от этого действуйте.

  Единственный адекватный в данном случае способ нарастить кабель или соединить с кабелем варочной — опрессовка гильзами.

  Проектирование, монтаж, сбор щитов — alexey.eom@mail.ru

  Alexey_Spb , у меня клеммник на самой панели.

  Тогда нарастить кабель опрессовкой.

  Проектирование, монтаж, сбор щитов — alexey.eom@mail.ru

  Если кабель из стены моножильный, то удобней будет ставить клеммную коробку и уже ПВСом подключить плиту. Можно спокойно потом отодвигать от стены на предмет помыть оную.

  Alexey_Spb , Кабель сечением 6 мм можно опрессовать подручными средствами (например плоскогубцами), или так не делается?
  И в чем по Вашему минусы использования розетки в такой конфигурации?

  RMad написал :
  Кабель сечением 6 мм можно опрессовать подручными средствами (например плоскогубцами)

  RMad, поищите такой инструмент — ПК-16. Стоил в Москоу в районе 700 рублей, сейчас уже дороже. Насчет Новосибирска — не знаю.

  но порще найти человека с пресс-клещами.

  Проектирование, монтаж, сбор щитов — alexey.eom@mail.ru

  Спасибо всем за советы.
  Я все-таки склоняюсь к тому чтобы подключиться через розетку.
  Опрессовывать кабель возможности нет. Как я понял особой разницы в плане безопасности
  между подключением через розетку или через клеммник нет. А розетку еще можно и отключить при необходимости.

  Только ставьте сразу нормальную розетку, чтобы потом не переделывать
  Например Legrand
  » >

  не думал что они столько стоят

  RMad написал :
  не думал что они столько стоят

  ПК-16 + 3 гильзы будет стоить дешевле

  А ПК еще в быту послужит )) Или продать можно..

  Проектирование, монтаж, сбор щитов — alexey.eom@mail.ru

  RMad написал :
  не думал что они столько стоят

  Нафига розетку? Можно же распаечную коробку и в ней клемник хороший. Дешевле будет

  ksiman написал :
  Только ставьте сразу нормальную розетку, чтобы потом не переделывать

  В этом исполнении ценник более приятный.
  [

  Можно и клеммную коробку, но это какой-то полу-вариант. Без спец. инструмента не отключить, а доп. соединение есть. ИМХО

  У меня такая же ситуация была, только провода торчало из стены сантиметров 10. Поставил клеммную коробку КЛК 5С, ценник на нее более чем гуманный.

  Подскажите пожалуйста, достаточное ли будет, для соединения панели и с вилкой розетки, ПВС кабеля сечением 4 мм?
  Суммарная мощность варочной панели 6.5 кВт.
  Напряжение 220 В, одна фаза.

  Был в двух магазинах говорят что нигде нет кабелей сечением 6 мм. И все продавцы говорят что 4 это достаточно, рабочее 6 кВт, максимальное 8 кВт, но что-то я им не очень доверяю.
  Внятной таблицы соответствия сечения — допустимая мощность, для ПВС кабелей, сходу не нашел.

  RMad ,если провод пойдет к плите открыто (не в штробе/трубе/гофре) — допустимо. Для себя я бы брал 6. Учитывая еще, какой щас ПВС.

  RMad написал :
  говорят что нигде нет кабелей сечением 6 мм.

  Некоторые ещё нагло утверждают что их вообще не выпускают. Всё зависит от степени наглости конкретного продавана и его мотивации впарить вам имеющуюся в магазине фигню.

  Garder. написал :
  Можно и клеммную коробку, но это какой-то полу-вариант. Без спец. инструмента не отключить, а доп. соединение есть. ИМХО

  спец инструмент — это отвертка?
  в случае розетки будет 3 переходных сопротивления, в случае клеммника — 2 (хотя можно зажать в одну клемму, будет как обжим), обжим — 1,5 с натяжной и к тому же неразъемный — вообще не катит.

  А на какую рабочую и максимальную мощность рассчитан ПВС кабель сечением 4 мм ?
  при открытой прокладке и одной фазе.

  RMad написал :
  Подскажите пожалуйста, достаточное ли будет, для соединения панели и с вилкой розетки, ПВС кабеля сечением 4 мм?
  Суммарная мощность варочной панели 6.5 кВт.

  В таких случаях меняю АВ на 25А, с учетом как правило заниженного сечения, так как-то спокойней.

  ksiman, поправлю что не киловатт а кило вольт-ампер, нагрузка-то может быть не особо резистивная (а импульсник в панели к таким относится)

  Проектирование, монтаж, сбор щитов — alexey.eom@mail.ru

  Alexey_Spb написал :
  поправлю что не киловатт а кило вольт-ампер, нагрузка-то может быть не особо резистивная (а импульсник в панели к таким относится)

  Ок, поправил
  Импульсник панели реактивность в сеть не добавляет, т.к. энергия из него обратно в сеть не возвращается

  Garder. написал :
  В этом исполнении ценник более приятный.

  Вот только вид такой, что меня гложут сомнения. Видел похожие украинские розетки. Горело все это феерично. Промышленные груши как то надежнее — там контакты в тубусе, можно сказать. А поскольку за плитой только чего не летит, то розетка быстро становиться похожа на ком жира. Плюс у промок есть ключ («Открыть крышку, вставить вилку, бросить крышку. Да, туго. Нет не сломаете, это промышленное изделие. До щелчка» — после того как девчонки на кухне не смогли втолкнуть такой кирпич и слегка прижали контакты, в итоге плита поработала два дня потом контакт совсем ослаб и плите надоело работать. Розетка с вилкой так и не пострадали — еще бы, контакты толщиной с карандаш) и особо мощный земляной контакт. Как то надежнее, все таки. И дешевле.

  Источник: http://www.mastergrad.com/forums/t223806-podklyuchenie-varochnoy-paneli-nuzhna-li-rozetka/

  Устаревшие или нерабочие кухонные плиты со временем меняют на современные модели с расширенным функционалом. Установка отдельно стоящего прибора не вызывает сложности – достаточно включить в розетку входящую в комплект вилку. Сложность возникает при выборе встраиваемой поверхности. Подключение пользователем индукционной варочной панели требует элементарных навыков и знаний. В обзоре пошагово изучим, как правильно подключить прибор, и основные требования по электропитанию.

  Для начала готовим место, куда индукционная варочная техника будет подключаться — лучше приготовить розетку заранее. В целях безопасности выбирайте заземляющее устройство. Для розетки придется от щитка проложить отдельную ветку, и подключить к защитному автомату УЗО. К нему прокладывают медный провод с сечением жил кабеля не меньше 4 мм². В зависимости от разновидности розетки, кабель выбирается трех- или четырехжильный.

  При выборе места, учитывайте следующие моменты:

  • прибор устанавливайте без перекосов, на ровной поверхности;
  • не рекомендуется размещать устройство выше посудомоечного шкафа;
  • предусмотрите место для вентиляции – варочная панель не должна перегреваться;
  • обеспечьте небольшой зазор между соприкасающимися вертикальными поверхностями и задней стенкой прибора;
  • рекомендуется размещать устройство над духовым шкафом.

  Чтобы подсоединить электропанель, приготовьте следующее оборудование:

  • отвертку, нож;
  • соединяющий кабель, рассчитанный на мощность поверхности (4-6 кв. мм);
  • зажим-переходник;
  • тестер для проверки на соответствие фазы подсоединения цветам провода.

  В комплект входит, как правило, кабель, состоящий из четырех основных проводов, обозначающих:

  • фазу (черного и коричневого цвета),
  • ноль (синей расцветки),
  • землю (желто-зеленого цвета).

  Обратите внимание! Устройство подключается через отдельный защитный автомат УЗО, к которому не подсоединяются другая бытовая техника.

  Установка всех новых моделей европейского производства рассчитана на подключение техники к сети с различным количеством фаз. В наших домах существует два стандарта: трехфазная сеть с 380 В и однофазная сеть с 220 В. Выбор необходимой схемы подключения зависит от электропроводки в доме.

  Стандартная схема варочной поверхности представлена клеммной группой, состоящей из пяти наименований, промаркированных для удобства цифрами, и одним заземлением, которое указывается значком:

  В электрике используются такие условные обозначения:

  • фазы обозначаются как L1, L2, L3;
  • нули – N1 и N2;
  • заземление с маркировкой PE.

  Разобравшись со схемами подключения и проводами, необходимо изучить инструкции. В рекомендациях производителя приведены все соединения и подробно расписаны основные шаги монтажа. После выбранной схемы переходим к практике.

  Этот тип подсоединения используют тогда, когда из стены выходит провод, состоящий из трех жил. Для установки панели необходимо выполнить следующие действия.

  1. Открутите с помощью отвертки металлическую пластину на задней стороне панели.
  2. С помощью перемычек (они поставляются в комплекте с устройством) соедините клеммы под номерами «1», «2», «3» и подключите фазный провод (коричневый, черный или белый).
  3. К нулям (контактам под номерами «4», «5») подключите синий провод.
  4. Желто-зеленого цвета провод подсоедините к защитной клемме.
  5. Установите устройство на место и затяните потуже винты крепления соединяющего кабеля.
  6. Проверьте на прочность и герметичность соединения, а также работоспособность кухонной панели.

  Перед выполнением монтажа варочной техники любых марок (панели Aeg, Бош, Сименс, Electrolux, Hansa, Самсунг и других), на кабеле которых присутствует вилка, сначала проверяются на соответствие контакты и проводы питания внутри розетки. В некоторых приборах они отличаются — в этом случае разбираем розетку. Определяем соответствие подключения с помощью специального мультиметра. Провода в случае необходимости можно поменять местами.

  Для установки прибора используется кабель с пятью жилами, в котором есть такие параметры: 3 фазы, защитное заземление и «ноль».

  Устанавливать индукционную плиту следует в такой последовательности:

  1. К клемме под номером «1» соединяем 1-й фазный провод (черный, белый или коричневый), под вторым номером – следующий, к «3» клемме – оставшийся.
  2. Перемычкой подсоединяются клеммы под номерами «4» и «5», а к ним – нулевой провод (как правило, синего цвета).
  3. К клемме «заземление» маркировки pe подключаем провод желто-зеленого цвета.

  Обратите внимание! Порядок подсоединения фазы к контактам прибора не так существенен, то есть нет разницы, какого цвета провод пользователь подключит первый.

  Если вилка имеет четыре контакта, то при подсоединении их необходимо подключить к маркированным цветным жилам кабеля. Однако бывает и другой вариант. В том случае, если розетка трехконтактная, возникает проблема – четыре жилы при наличии 3-х контактов. Выход прост – черный и коричневый провода из фазы скручиваем вместе и соединяем к контакту «Фаза».

  Подводя итог, хочется отметить, что установка варочной поверхности связана с электричеством, поэтому при монтаже понадобятся определенные навыки. От грамотного подключения зависит также безопасность людей. Если есть малейшие сомнения, лучше доверить подключение техники профессиональным мастерам. Это же правило применимо и к устранению поломок индукционных плит. Ремонт своими руками возможен только при наличии соответствующих знаний и опыта ремонта техники.

  Источник: http://tehnika.expert/dlya-kuxni/kuxonnaya-plita/kak-podklyuchit-indukcionnuyu-varochnuyu-panel.html

  Добрый день. На кухне есть одна силовая розетка, если не ошибаюсь, 32А. Медный провод, сечение около 3 мм. Раньше там была электроплита. Можно в неё подключить и духовку и варочную панель? Мощность варочной панели 7,4 кВт, духовки — 2,9. Или возможно подключить духовку в обычную розетку? Как лучше сделать? Класть ещё один силовой кабель нет возможности, сделан чистовой ремонт. Заранее спасибо.

  Нужно знать точно какое сечение кабеля, чтобы сделать вывод какую нагрузку можно подключить в данную розетку. Ближайшие стандартные сечения – 2,5 кв. мм и 4 кв. мм. Автоматический выключатель для защиты кабеля 2,5 кв. мм – не более 16 А, для кабеля 4 кв. мм – не более 32 А. То есть если розетка однофазная, то максимальная нагрузка – 16 или 32 А (если сечение кабеля 2,5 или 4 кв. мм). Скорее всего у вас трехфазная розетка — значит максимальная нагрузка по каждой фазе 16 или 32 А (для сечений 2,5 и 4 кв. мм). Нужно знать какая нагрузка варочной панели на фазу и какая нагузка духовки на фазу, какие по паспорту схемы подключения духовки и варочной панели. Если нагрузка будет превышать допустимую для кабеля, то единственный вариант – прокладывать новый кабель.

  Источник: http://samelectrik.ru/mozhno-li-podklyuchit-duxovku-i-varochnuyu-panel-k-odnoj-rozetke.html

  При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

  Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

  Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

  Розетки для подключения панелей бывают двух типов:

  Подключение варочной панели к одной фазе

• с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Цена на подключение варочной панели к питающей сети квартиры, в специализированных магазинах таких городов как Минск, Москва, Омск, Оренбург, Пенза, Самара может варьироваться от 500 до нескольких тысяч рублей, в зависимости от города и сложности работы. Но, как видите, самостоятельное подключение данной техники не требует специальных знаний и легко выполняется по фото, даже без опыта работы.

Источник: http://www.asutpp.ru/elektrika-v-kvartire/podklyuchenie-varochnoj-paneli.html

Это смотря какую варочную панель иметь ввиду. Вот на днях я устанавливал и подключал такую панель у себя на кухне. У меня панель Bosch PPS 816, она газовая и электричество ей нужно только для розжига и работы противо утечных клапанов. И что самое интересное в поставке в комплект вилка для розетки не входит. Из плиты выходит провод с тремя изолированными жилами, понятно, что это фаза, ноль и земля. Края этих жил опресованы и предназначены для пямого соединения с домашней проводкой методом стыковочных блоков, колодок или клемм.

Ну и учитывая, что варочная панель это встраиваемая техника, то розетка ей вообще практически не нужна. Точно так же можно подключить и электрическую или индукционную панели, только здесь нужно обратить внимание на потребляемую мощность и брать провода соответствующего сечения и соединительные приспособления тоже соответствующих характеристик и размеров. Ну а если всё же есть необходимость установить розетку, то лучше взять качественную, производства Германии или другой европейской страны, но ни как не Китай. А ещё лучше вообще поставить нашу отечественную, они как-то более рассчитаны и на наше отечественное напряжение, скачки и отключения да и приборы у нас всегда были достаточно мощные.

Вообще если честно то делать розетку на варочную поверхность не обязательно, можно просто соединить провода методом скрутки и пропаять, это очень надежно. Ну а если нужна розетка то она должна выдерживать достаточную мощность, где то на 25-32 ампер, при 220 вольтах. Варочная поверхность потребляет до 7-8 кВт и требует подведения отдельной жилы кабеля, с вводным автоматом. Розетки могут быть с тремя контактами и с четырьмя, одно и двухфазные соответственно. Исходя из количества имеющихся у вас фаз нужно подобрать варочную поверхность и соответствующую розетку.

Электрическая варочная панель достаточно мощный потребитель электроэнергии, для неё нужно не только хорошую розетку, но и желательно провести отдельную линию электропроводки от щитовой, установив индивидуально для неё рубильник, либо выключатель с предохранительными пробками либо автоматами.

Розетку нужно обязательно заземлить, сейчас всё вилки идут как говорят «евро» — то есть имеют толстые контакты и третий контакт заземления — вот так она выглядит вилка «евро» и розетка под неё — устанавливать розетку нужно с маркировкой не менее 16 ампер.

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта max@remotn.ru

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

• для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
• для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

Старая электрическая плита подключалась к розетке, которая соединялась с кабелем определенного сечения. Этот провод вел в распределительную коробку, где он через автомат соединялся с питающим кабелем, идущим от подстанции.

То есть, схема соединения достаточно проста. Но времена отдельно стоящих варочных плит постепенно уходят. Им на смену пришла встраиваемая техника, в которой панель и духовой шкаф уже являются отдельными элементами. У каждого из них свой питающий провод и вилки. А так как розетка одна, то вставить в нее одновременно сразу две вилки не получится.

Вроде бы решение располагается на поверхности: соединить оба питающих провода от духовки и панели в одну вилку и вставить ее в розетку. Вариант неверен по сути.

• От распределительного щитка в кухню проведен кабель сечением 3х6 мм, а в щитке установлен автомат на 32А.
• Питающий кабель варочной поверхности точно такой же.
• Сечение кабеля для духовки 3Х2,5 мм. И к нему необходим автомат на 16 А.

Что может произойти, если такую скрутку сделать. Вариантов несколько: сгореть может духовка, потому что в щитке установлен автомат на 32 А, может сгореть ее питающий кабель, как вообще поведет себя духовой шкаф, не знает никто. В общем, этот вариант соединения отметается сразу.

Правильное соединение – это отдельные розетки для каждого прибора. Но тут встает другая проблема. Как сделать отвод от основного питающего кабеля 3х6 на питающий к духовке 3х2,5. Напрямую нельзя, потому что тонкий кабель если начнет перегреваться, то защита толстого просто не отреагирует. Решение достаточно простое, благо рынок сегодня предлагает различные приспособления, с помощью которых можно соединять аккуратно и надежно разные по величине провода и кабели.

• Пластмассовый бокс на 2-4 модуля. Выбирайте те, в составе которых уже есть штатные шины на ноль и фазу. Если таковых нет, то придется дополнительно приобрести эти шинки, установить их в любом удобном месте внутри бокса.
• Двухполюсный автомат, который будет выполнять и свои функции, и функции клеммника. Лучше выбрать автоматы ABB серии S200. Все дело в том, что в их зажимы помещается сразу два провода.

А для нашей конструкции это как раз и необходимо.

Розетку на 16 А, в которую будет подключаться вилка от духового шкафа.

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

1. В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон. То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
2. С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
3. С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
4. Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Итак, вы стали счастливым обладателем варочной панели и духового шкафа. Но как же теперь подключить их к сети? Как правильно и безопасно сделать монтаж данных изделий? На это и многое другое вы получите ответ из нашей статьи.

В первую очередь отметим, что духовые шкафы отличаются по способу нагрева. Выделяют электрические и газовые духовые шкафы. Газовый шкаф подойдет абсолютно для любой кухни. Он безопасен и прост в применении. Продукты, как известно, в таком шкафу нагреваются снизу. Но вот установку такого чуда техники лучше доверить специалистами – неграмотный монтаж этого элемента может привести к нарушению газификации всего дома, что очень опасно.

Установку же электрического духового шкафа можно провести самостоятельно, она гораздо проще и не так опасна. А нагрев продуктов в таких шкафах происходит равномерно со всех сторон.

Для начала нужно ответить на несколько вопросов:

1. Связанны ли между собой варочная плита и духовой шкаф?

3. Выдержит ли электропроводка предстоящую нагрузка?

Давайте разберем все по порядку, прежде чем начать устанавливать розетки для варочной панели.

В том случае, когда варочная панель и духовой шкаф работают не зависимо друг от друга, существует возможность подключить их к разным розеткам. В противном случае, работать придется с одной. Если мощность техники превышает 3,5 кВт, для их безопасной работы необходимо проводить отдельный силовой провод и лишь с помощью его подключать к сети. Если вы уверенны, что кабели выдержат нагрузку в 16А, можно смело приступать к установке бытовой техники. Если же нет, стоит проконсультироваться со специалистами.

В первую очередь хотелось бы сказать, что при подключении данной техники нужно быть очень аккуратным, чтобы не повредить и не поцарапать ее.

В первую очередь на самой поверхности столешницы нам будет необходимо сделать разметку под варочную плиту. При этом нужно следить, чтобы расстояние от краев варочной плиты до конца столешницы со всех сторон было не менее 5 сантиметров. Далее с помощью дрели по углам разметки делаем отверстия для того, чтобы лобзик смог в них войти без помех. После этого с помощью лобзика аккуратно вырезаем столешницу строго по разметкам.

А для того чтобы на местах среза не образовался грибок, рекомендуется нанести герметик (силиконовый или акриловый), также можно наклеить уплотнитель. После, аккуратно вставляем варочную панель в отверстие. Внимание, если панель вставляется с трудом, ни в коем случае нельзя на нее давить, нужно сделать отверстие пошире и попробовать вставить ее еще раз. Последним этапом является закрепление панели зажимами из комплекта (они фиксируются снизу столешницы шурупами и не позволяют двигаться панели).

Помимо качественной установки варочной панели, также немаловажна правильная ее эксплуатация, а именно, чистка. Как правило, чистка варочной панели должна производиться тряпкой или салфеткой из мягких тканей (ни в коем случае не допускается применение щеток с жесткой щетиной или железных губок). Из моющих средств рекомендуется использование мыльного раствора или средства для чистки стекол.

В первую очередь нужно позаботиться о том, чтобы ниша для духового шкафа была идеально выровнена как по горизонтали, так и по вертикали. Важно помнить о том, что любой, даже самый незначительный перекос может привести не только к поломке техники, но также создать пожароопасную обстановку в вашей квартире. Для выравнивания ниши воспользуйтесь уровнем.

При установке духового шкафа следует помнить следующие условия:

• Расстояние от пола до ниши должно быть не менее 8 сантиметров.

• Расстояние между духовым шкафом и боковыми стенками ниши – не менее 5 сантиметров.

• Расстояние от задней стенки шкафа до ниши – 4 сантиметра.

• Не забываем о наличии рядом розетки (использование удлинителей запрещено).

Шкаф установлен, осталось лишь подключить его к сети. Подключение духового шкафа к электросети — процесс не сложный. А вот если существует потребность вывести провод из распределительной коробки, то нельзя ею пренебрегать.

Если мощность вашей техники составляет 3-3,5 кВт, в щитке будет необходимо выставить отдельный автомат мощностью в 25 ампер, в этом случае понадобится провод ВВГ 3*2,5. А если же мощность составляет более, чем 3,05 вКт, речь пойдет уже об автомате мощностью в 40 ампер и проводе ВВГ 3*4,0.

Установив, которые можно будет пользоваться новой техникой не беспокоясь о безопасности.

Понравилась статья? Поделитесь с друзьями:

В любой квартире есть помещения, в которых дизайнеру недостаточно обладать лишь хорошим художественным вкусом и чувством пространства. Сугубо оформительские задачи могут отступить на второй план по от

Спорт для детей.

Для того, чтобы дети росли сильными и здоровыми необходимо приобрести спортивное оборудование домой.

Mitä tarvitset pikalaina 5000

Pitkän keskustelun jälkeen päätin vielä: Tein tarjouksen rakastavalle tytölle. Ilokseni hän vastasi minulle «kyllä» ja tämän hetken jälkeen kaikki muuttui elämässäni. Kun kaikki juhlat ja romanttise

Источник: http://stroyvolga.ru/%D1%80%D0%BE%D0%B7%D0%B5%D1%82%D0%BA%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B0%D1%80%D0%BE%D1%87%D0%BD%D0%BE%D0%B9-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D0%B8/

В этой статье я дам несколько общих советов размещения розеток на кухне,а также выводов кухонных коммуникаций. Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

Схема размещения электрических розеток на кухне

8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки.

9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.

Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!

Источник: http://www.otdelochnik24.ru/2011/11/22/razmeshheniya-ehlektricheskih-rozetok-na-kuhne-obshhie-sovety/

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Давайте подумаем, как разумный человек будет покупать духовку и панель.

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм 2 .
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панели Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

Источник: http://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.

Подключить духовой шкаф несложно, особенно, если он независимый. Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.

Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?

В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.

Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой — либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.

Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого — либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.

Что можно сделать, если заземления у вас нет:

1. Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
2. В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
3. Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
4. Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
5. Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.

Правила устройства электроустановок запрещают использовать в качестве заземления: системы отопления, газопроводы, систему канализации. Поэтому, даже не пытайтесь использовать в качестве заземления эти варианты.

• Можно ли пользоваться духовкой без заземления? Да, можно. Но это связано с определенными рисками.
• Что может случиться, если нет заземления? В лучшем случае вас будет немного щекотать, в худшем вас может убить током.
• Можно ли сделать временное заземление до прихода специалиста? В этом случае можно использовать водопровод, если вы уверены, что он полностью металлический (никто из соседей под вами не сделал пластиковую вставку), но в самое ближайшее время вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления. Однако при этом нужно помнить, что если где — то в водопроводе будет установлена вставка из полипропиленовой трубы, то качественного заземления уже не будет и, в случае пробоя изоляции, можете пострадать не только вы, но и соседи. Так что, этот вариант нужно рассматривать, как крайнюю и временную меру.

Как только все хлопоты с выбором подходящей варочной панели завершены, покупка оформлена и новую, красивую, идеально подходящую по функционалу именно вам варочную панель уже доставили на место, возникает ряд очередных вопросов. Теперь они связаны с правильной установкой и подключением. Чтобы подключить кухонную плиту к электросети, нужно просто включить ее в розетку. Но что делать, если куплена только одна ее часть – панель варки, какая нужна розетка для варочной панели? Ее включить в сеть немного сложнее.

В электросетях бывает разное количество фаз, и это обязательно нужно учитывать при подключении электроприборов. В наших домах бывают:

• однофазные сети 220В;
• трехфазные 380В;
• иногда в сети 220В может быть две фазы.

В домах старой постройки она идет с двумя проводниками, провода обычно имеют одинаковый цвет. Для поиска фазы следует воспользоваться отверткой со светодиодом или тестером. Если светодиод загорается при касании – это фаза, в обратном случае – ноль.

Если присутствует три провода, они выполнены в разных цветах:

• красного или коричневого цвета означают фазу;
• синего или голубого – нейтраль;
• желто-зеленого – землю.

Важно! При одинаковом цвете проводов в таком случае для поиска фазы используется тестер, а нейтраль обнаруживается с помощью тестера или мультиметра.

Все эти нюансы очень важны, чтобы правильно была выбрана розетка для варочной панели. Иначе -последствия могут быть как просто неудобными для пользователя в плане нерабочей плиты или духовки, так и аварийными с перегоранием проводки.

Такое иногда можно встретить в новостроях:

• фазу в таком случае обозначают провода черного и коричневого цвета;
• ноль – синего;
• землю – желто-зеленого.

Если все цвета соблюдены верно, землю и нейтраль обозначают, как обычно, а для фаз пользуются желтым, красным, зеленым или белым, черным и коричневым цветами.

Важно! Для того чтобы исключить ошибку, ведь строители тоже могут ошибаться, лучше предварительно прозвонить провода и подписать.

В комплекте с варочной панелью не поставляется сетевой шнур. Это не от того, что производитель очень жадный. Просто при подключении могут задействоваться самые разные схемы, в которых может использоваться и два, и шесть проводов.

Важно! После покупки самой панели необходимо приобрести не только провода, но и сетевой кабель. Лучше всего выбирать многожильный, который лучше гнется.

До того, как подключить индукционную варочную панель, следует внимательно ознакомиться с инструкцией:

1. Первым делом вам предстоит приобретение шнура питания, соответствующего розетке для варочной панели.
2. Сзади плиты расположена металлическая пластина, закрывающая прямоугольник. Ее нужно снять при помощи отвертки.
3. Когда задняя крышка будет удалена, будут видны клеммы. В отверстие вставляется зажим кабеля, а для удерживания шнура используется пластина. Эта процедура необходима для того, чтобы провод не выпадал в будущем.
4. Шнур запускается через зажим кабеля. Винты затягивать не нужно.
5. Сверху отверстия расположены провода, обычно четыре. Место расположения нейтрали – центр, сбоку от нее расположены фазы, заземление – снизу.

Важно! До того, как подключать провода, необходимо отсоединить медную перемычку, которой соединяются провода нейтрали и заземления.

1. Производится совмещение проводов и клемм. Для подключения откручиваются винты на клеммном соединении и устанавливается провод:
2. первым выполняется подключение желто – зеленого провода заземления;
3. потом синего – нейтрали;
4. затем коричневого – к одной из фаз.
5. Медная перемычка, снятая ранее, устанавливается между клеммами фазы. Эту процедуру выполняют для помещений с питающим напряжением 220В.
6. Потом затягиваются винты, благодаря котором закрепляется подводящий кабель.

Важно! Обязательно нужно проверить, насколько прочны соединения. В противном случае -нужно будет ремонтировать не только бытовой прибор, но и всю проводку.

1. После того, как подключение завершено, нужно проверить, чтобы кабель питания был натянут. Не стоит допускать его провисания.
2. Панель включается в сеть для проверки ее работоспособности.

Важно! Стоит учесть, что при монтаже может и не использоваться вилка для варочной панели. В таком случае выводится отдельная линия от распределительной коробки.

Монтаж может быть скрытым или наружным -каждый хозяин выбирает сам. Но:

• В деревянных домах электропроводку выполняют только наружную. Дело в том, что древесина является горючим материалом, поэтому запрещено помещать в него источники возгорания, к которым относятся и провода.
• Те же правила распространяются и на кухонную мебель. Если устанавливается розетка для духового шкафа, а рядом расположена мебель, то все монтируется только на стену.
• Если стены выполнены из бетона или кирпича, монтаж можно использовать любой.

Важно! Стоит учитывать, что скрытую проводку считают более безопасной. Для наружного монтажа можно воспользоваться специальными кабель-каналами.

• Подключая электрическую варочную панель, нужно устанавливать отдельный защитный автомат и УЗО.
• Нельзя использовать линию электропитания панели для того, чтобы подключать другие силовые приборы – это опасно для жизни.
• Обязательно стоит побеспокоиться о заземлении корпуса панели. Причем, заземление должно идти не на корпус или провода другого прибора, а отдельный провод должен быть подключен к клемме розетки.

Обязательно соблюдайте все рекомендации, перечисленные в статье, и подключение столь необходимой варочной панели не превратится в проблему.

Устаревшие или нерабочие кухонные плиты со временем меняют на современные модели с расширенным функционалом. Установка отдельно стоящего прибора не вызывает сложности – достаточно включить в розетку входящую в комплект вилку. Сложность возникает при выборе встраиваемой поверхности. Подключение пользователем индукционной варочной панели требует элементарных навыков и знаний. В обзоре пошагово изучим, как правильно подключить прибор, и основные требования по электропитанию.

Для начала готовим место, куда индукционная варочная техника будет подключаться — лучше приготовить розетку заранее. В целях безопасности выбирайте заземляющее устройство. Для розетки придется от щитка проложить отдельную ветку, и подключить к защитному автомату УЗО. К нему прокладывают медный провод с сечением жил кабеля не меньше 4 мм². В зависимости от разновидности розетки, кабель выбирается трех- или четырехжильный.

При выборе места, учитывайте следующие моменты:

• прибор устанавливайте без перекосов, на ровной поверхности;
• не рекомендуется размещать устройство выше посудомоечного шкафа;
• предусмотрите место для вентиляции – варочная панель не должна перегреваться;
• обеспечьте небольшой зазор между соприкасающимися вертикальными поверхностями и задней стенкой прибора;
• рекомендуется размещать устройство над духовым шкафом.

Чтобы подсоединить электропанель, приготовьте следующее оборудование:

• отвертку, нож;
• соединяющий кабель, рассчитанный на мощность поверхности (4-6 кв. мм);
• зажим-переходник;
• тестер для проверки на соответствие фазы подсоединения цветам провода.

В комплект входит, как правило, кабель, состоящий из четырех основных проводов, обозначающих:

• фазу (черного и коричневого цвета),
• ноль (синей расцветки),
• землю (желто-зеленого цвета).

Обратите внимание! Устройство подключается через отдельный защитный автомат УЗО, к которому не подсоединяются другая бытовая техника.

Установка всех новых моделей европейского производства рассчитана на подключение техники к сети с различным количеством фаз. В наших домах существует два стандарта: трехфазная сеть с 380 В и однофазная сеть с 220 В. Выбор необходимой схемы подключения зависит от электропроводки в доме.

Стандартная схема варочной поверхности представлена клеммной группой. состоящей из пяти наименований, промаркированных для удобства цифрами, и одним заземлением, которое указывается значком:

В электрике используются такие условные обозначения:

• фазы обозначаются как L1, L2, L3;
• нули – N1 и N2;
• заземление с маркировкой PE.

Разобравшись со схемами подключения и проводами, необходимо изучить инструкции. В рекомендациях производителя приведены все соединения и подробно расписаны основные шаги монтажа. После выбранной схемы переходим к практике.

Этот тип подсоединения используют тогда, когда из стены выходит провод, состоящий из трех жил. Для установки панели необходимо выполнить следующие действия.

1. Открутите с помощью отвертки металлическую пластину на задней стороне панели.
2. С помощью перемычек (они поставляются в комплекте с устройством) соедините клеммы под номерами «1», «2», «3» и подключите фазный провод (коричневый, черный или белый).
3. К нулям (контактам под номерами «4», «5») подключите синий провод.
4. Желто-зеленого цвета провод подсоедините к защитной клемме.
5. Установите устройство на место и затяните потуже винты крепления соединяющего кабеля.
6. Проверьте на прочность и герметичность соединения, а также работоспособность кухонной панели.

Перед выполнением монтажа варочной техники любых марок (панелиAeg, Бош, Сименс, Electrolux, Hansa, Самсунг и других), на кабеле которых присутствует вилка, сначала проверяются на соответствие контакты и проводы питания внутри розетки. В некоторых приборах они отличаются — в этом случае разбираем розетку. Определяем соответствие подключения с помощью специального мультиметра. Провода в случае необходимости можно поменять местами.

Для установки прибора используется кабель с пятью жилами. в котором есть такие параметры: 3 фазы, защитное заземление и «ноль».

Устанавливать индукционную плиту следует в такой последовательности:

1. К клемме под номером «1» соединяем 1-й фазный провод (черный, белый или коричневый), под вторым номером – следующий, к «3» клемме – оставшийся.
2. Перемычкой подсоединяются клеммы под номерами «4» и «5», а к ним – нулевой провод (как правило, синего цвета).
3. К клемме «заземление» маркировки pe подключаем провод желто-зеленого цвета.

Обратите внимание! Порядок подсоединения фазы к контактам прибора не так существенен, то есть нет разницы, какого цвета провод пользователь подключит первый.

Если вилка имеет четыре контакта. то при подсоединении их необходимо подключить к маркированным цветным жилам кабеля. Однако бывает и другой вариант. В том случае, если розетка трехконтактная, возникает проблема – четыре жилы при наличии 3-х контактов. Выход прост – черный и коричневый провода из фазы скручиваем вместе и соединяем к контакту «Фаза».

Подводя итог, хочется отметить, что установка варочной поверхности связана с электричеством, поэтому при монтаже понадобятся определенные навыки. От грамотного подключения зависит также безопасность людей. Если есть малейшие сомнения, лучше доверить подключение техники профессиональным мастерам.

Источник: http://strojnadezhno.ru/podkljuchaem-vse/mozhno-li-podkljuchit-varochnuju-panel-bez-rozetki.html
