Барбекю из кирпича своими руками — как построить барбекю из кирпича

.

Все люди по-разному представляют себе идеальный отдых. Для одних отдых означает блаженное безделье в течение всех выходных, для некоторых же настоящий отдых ассоциируется с шашлыками, готовкой рыбы на древесных угольях и т.д. В таком случае барбекюшница из кирпича становится неотъемлемой составляющей полноценного отдыха, также как и популярный кирпичный тандыр.

Конструктивно печь-барбекю напоминает собой обычную печь, но основное отличие кроется в том, что она не предназначена для того, чтобы аккумулировать тепло. Единственное ее назначение – готовка пищи. Конструкция типовой печи-барбекю довольно проста, так что даже человек с минимальным опытом в строительном деле сможет построить барбекю из кирпича своими руками.

Перед тем как приступать непосредственно к строительству барбекюшницы, нужно тщательно продумать ее конструкцию и расположение. В этом вопросе нет каких-либо строгих рекомендаций, исходить следует скорее из соображений здравого смысла.

Не рекомендуется размещать барбекюшницу далеко от дома (если строительство планируется в саду, а не в доме). Скорее всего, во время готовки не получится обойтись без кухни. Размещение должно быть таким, чтобы печь не препятствовала перемещению людей по участку. Также нужно учесть пожаробезопасность – поблизости не должен находиться сухой кустарник, листья и прочие горючие материалы.

Желательно оборудовать барбекюшницу одной или двумя разделочными досками. Универсальной конструкции не существует, поэтому все зависит от желания и возможностей человека в каждом отдельном случае. Очень удобно, если в конструкции барбекю из кирпича будет предусмотрено отделение для хранения кухонной утвари, рекомендуется также предусмотреть отделение для хранения топлива (дров или угля).

Для строительства барбекю из кирпича своими руками понадобиться:

  • потребуется 2 типа кирпича. Обычный кирпича будет использоваться для основной части строительства. Шамотный (огнеупорный) кирпич понадобиться для выкладки топки;
  • материалы для приготовления кладочного раствора. Понадобится 2 типа раствора: глиняный (для кладки кирпича) и смесь с использованием цемента (рекомендуется соотношение цемента и песка 1:3, 1:4). Так как объем кладки сравнительно невелик, то можно использовать и готовые сухие смеси. Для приготовления смеси под фундамент понадобится гравий;
  • арматурные стержни (для армирования фундамента);
  • материал для опалубки (доски);
  • металлический лист (его размеры определяются размерами барбекю);
  • кирпичную кладку желательно изолировать от фундамента. В качества гидроизолирующего материала часто используется обычный рубероид;
  • болгарка с набором отрезных кругов для работы по камню (для резки кирпича);
  • резиновый молоток;
  • инструмент для накладывания раствора;
  • строительный отвес;
  • арочный шаблон (без него невозможно выложить полукруглую арку). Его можно создать самостоятельно, для этого понадобятся доски и фанера. С помощью досок создается каркас с криволинейным очертанием в верхней части, на нее прибивается фанера. При кладке кирпиче на нее укладывается шамотный кирпич;
  • также понадобиться покупное печное литье (колосники, дверцы решетки для барбекю и т. д.).

Строительство барбекю из кирпича своими руками следует выполнять в такой последовательности:

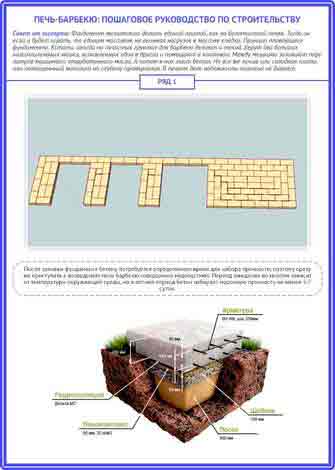

  • Для восприятия нагрузки от будущей конструкции необходим надежный фундамент. Допустимо использование ленточного фундамента, но самым надежным и удобным вариантом будет плитный фундамент. Глубина котлована зависит от выбранной конструкции барбекю и колеблется в диапазоне от 40 см до 1 метра. После заливки фундамента нужно тщательно выгладить поверхность бетона и проверить его ровность. Для обеспечения правильного режима высыхания рекомендуется накрыть его мокрой мешковиной, это позволит избежать растрескивания свежего бетона.

На этом этапе рекомендуется сделать фундамент несколько шире, чем того требуют размеры барбекю. В будущем этот выступ можно использовать для настила полов беседки.

  • После твердения бетона нужно нанести гидроизоляционный слой. Сначала фундамент обмазывается гудроном, затем поверх него раскатывается рубероид.

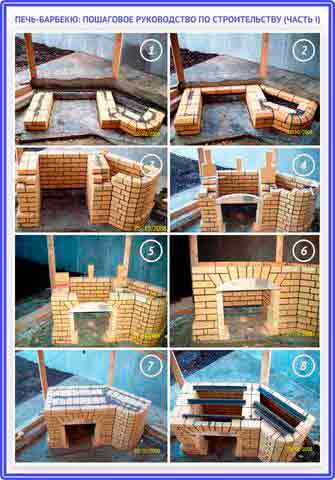

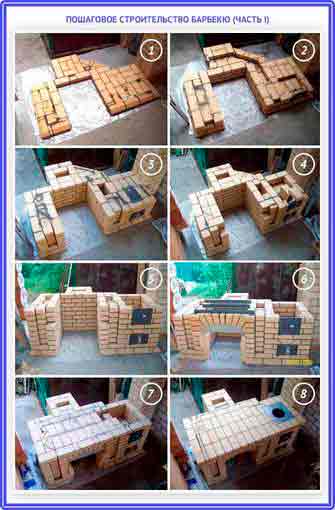

  • После этого можно приступать собственно к кладке барбекю из кирпича. Обычно высота барбекю составляет около 28 кирпичей, далее уже начинается труба, высота которой зависит, например, от высоты беседки. Далее удобно руководствовать рекомендациями по рядам кирпичей;

Так как в процессе строительства раствор проседает, нужно устраивать перерывы в 1-2 дня через 5 – 8 рядов.

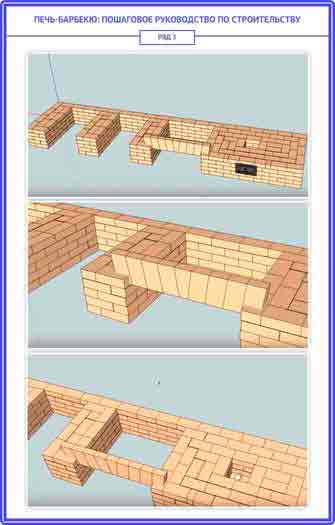

  • С 1 по 8 ряды кирпичей используются для того, чтобы сформировать пространство для хранения дров и кухонной утвари;

На этапе строительства недопустимо намокание кладки, поэтому в перерывах ее накрывают пленкой.

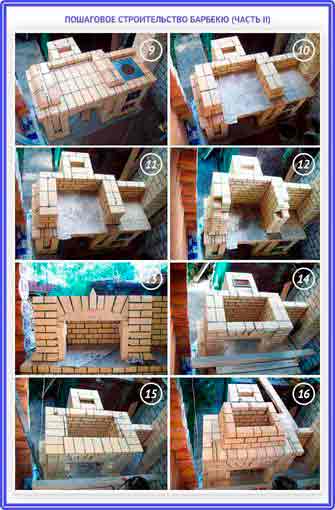

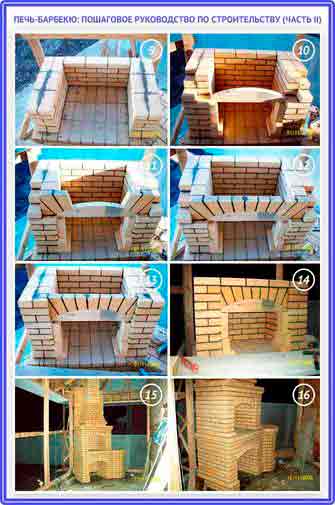

  • Начиная с 9 ряда кирпича нужно приступать к выкладыванию сводчатых перекрытий ниш;
  • На 10 и 11 ряду нужно сформировать соответственно перекрытие и поверхность ниши для хранения топлива;
  • Столешница выкладывается на 12 ряду. Этот ряд – сплошной.

Для удобства рекомендуется на 12 ряду сделать выпуск на ¼ кирпича.

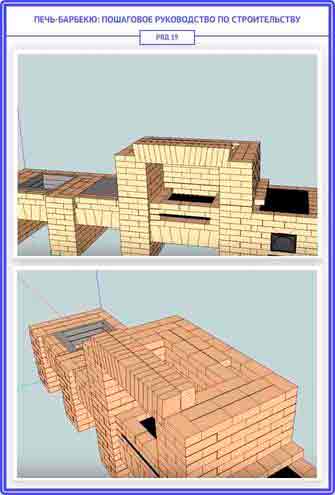

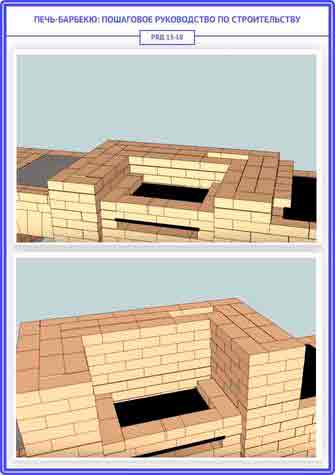

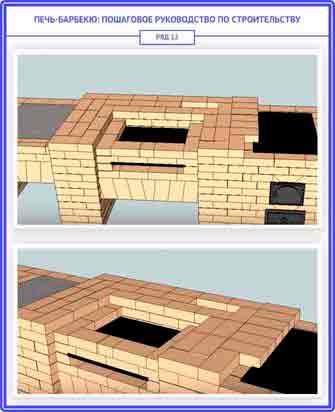

  • На уровне рядов с 13 по 15 выкладывается топка. Для создания сводчатого перекрытия используется шаблон из фанеры и досок.

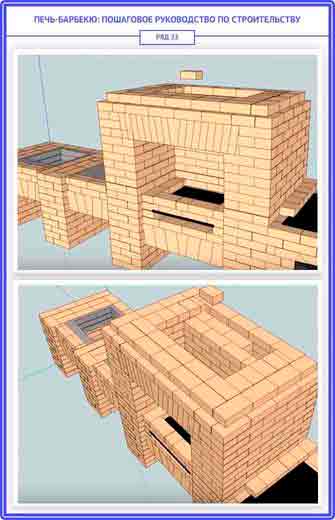

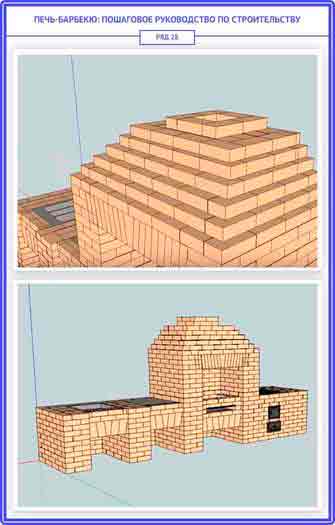

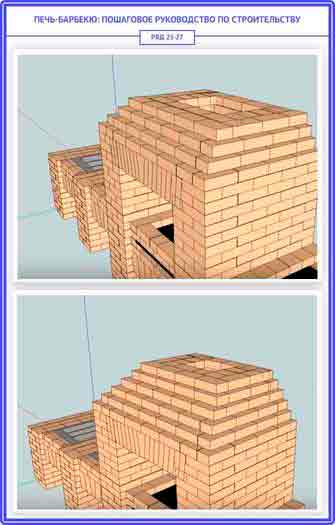

  • Далее кладка ведется постоянных размеров до 24 ряда, его рекомендуется выпустить на 1/4, это визуально подчеркнет завершение топки. После 24 ряда начинается кладка трубы.
  • Для того, чтобы обеспечить плавное сужение, каждый следующий ряд укладывается на 0,5 кирпича уже чем предыдущий.

На этом завершается основная часть работ, при желании можно декорировать уже готовую барбекюшницу из кирпича, например, покрасить ее специальными красками, побелить для того, чтобы они идеально вписалась в окружающую обстановку. Довольно часто к барбекю из кирпича пристраивают беседку, это позволяет защитить ее от дождя и позволит с комфортом провести время на природе.

Правильно построенная барбекю из кирпича станет не только приятным дополнением к отдыху на природе, но и предметом гордости любого хозяина.

Источник: http://aquagroup.ru/articles/barbekyu-iz-kirpicha-instrukciya-po-stroitelstvu.html

Из этой статьи можно узнать, какими особенностями обладает мангал из кирпича, ознакомиться с популярными разновидностями конструкций, рекомендациями по их строительству и размещению. В тексте содержатся практичные советы, которые помогут подобрать для дачного участка оптимальный вариант уличной печи, мангала или барбекю и самостоятельно изготовить его, руководствуясь схемами, фото и описаниями.

Возведение мангала требует тщательной подготовки, учета многих нюансов и соблюдения технологических особенностей

Для приготовления шашлыка обычно используются мангалы, изготовленные из металла. Однако внезапно начавшийся дождь и ветер могут стать источником проблем для отдыха. В таких случаях гораздо удобнее использовать шашлычницу из кирпича или мангал, расположенный под навесом.

Для того чтобы начать самостоятельное строительство кирпичного мангала, необходимо выбрать «правильное» место

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

  • цоколя;
  • фундаментного основания;
  • нижних боковых стенок;
  • жаровни;
  • верхних боковых стенок;
  • дымоходной трубы.

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

  • печи;
  • коптильни;
  • мойки;
  • столешницы для удобной нарезки продуктов;
  • казана;
  • ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

Обратите внимание! Шамотный кирпич практически не поддается резке, поэтому производители выпускают готовые блоки с различным размером и конфигурацией. Эту особенность нужно учитывать при выборе строительного материала и расчете его количества.

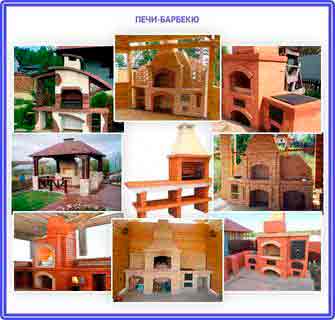

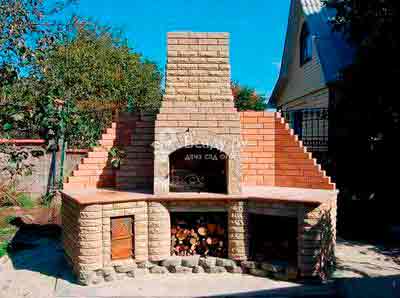

Кирпичный мангал возможен в различных вариациях

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме. Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

  • универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
  • наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
  • в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

  • сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
  • высокая надежность и долговечность;
  • не требуется специальный уход;
  • возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

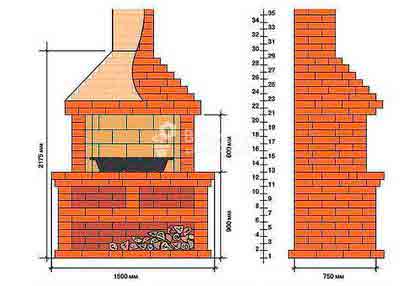

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания. Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия.

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

  • компостные кучи;
  • сооружения санитарного и технического назначения;
  • контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

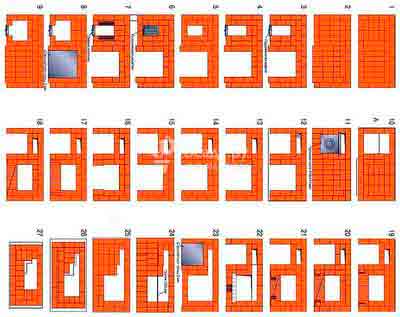

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

  • дизайн конструкции;
  • характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
  • размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению.

Когда конфигурация мангала и все комплектующие определены, следует внести в чертеж размерные параметры конструкции. В отношении этого не существует каких-то точных рекомендаций, однако не стоит забывать общие стандарты.

Оптимальная глубина жаровни в мангале для дачи из кирпича составляет 12-17 см. Этого вполне достаточно для того, чтобы разместить угли. При этом продукты не будут расположены слишком близко к жару.

Сама же жаровня должна размещаться на высоте около 1 м от уровня грунта. Если этот параметр рассчитывается индивидуально, можно использовать простой и удобный способ замера. Для этого измеряется расстояние от локтя стоящего человека до земли. Полученное значение будет идеальным показателем высоты.

Чаще всего ширина мангала не превышает 1 м, из расчета на 10 шампуров

Стандартная ширина мангала для дачи из кирпича составляет 1 м. Если увеличить этот показатель, процесс жарки шашлыков будет не таким удобным, поскольку придется постоянно перемещаться между шампурами. Ширина в 1 м позволяет наблюдать за состоянием продуктов, находясь на одном месте.

Что касается глубины конструкции (от задней до передней стенки), минимально допустимый показатель равен 0,5 м. В идеале шампуры должны устойчиво держаться на краях жаровни. Для этого глубина должна соответствовать их длине, за вычетом кончика и ручки. С учетом того, что конструкция мангала из кирпича на даче будет в конечном итоге иметь внушительный вес, потребуется обустроить массивный и прочный фундамент. Габариты этого сооружения не должны превышать размеры основания. Лучше, если площадь фундамента будет немного больше.

Расчет количества материалов для строительства фундамента под уличную печь своими руками

Для строительства капитального основания потребуется вырыть небольшой котлован. Дно этого углубления в земле выравнивается, после чего обустраивается песчаная подушка. Затем на нее устанавливается опалубочная конструкция, которая впоследствии заливается бетонной смесью.

Плитный фундамент для мангала из кирпича

Чтобы соорудить опалубку для создания основы под печь-мангал из кирпича своими руками, можно применять следующие материалы:

  • использованные доски;
  • шиферные листы;
  • деревянные щиты;
  • листы металла и т.п.

Важно! Подбирая материал, необходимо учитывать прочностные характеристики, а также следует проверить его на целостность, иначе опалубка просто не выдержит давления бетона.

Для строительства печи-мангала из кирпича своими руками можно использовать как ленточный фундамент, так и основание плиточного типа. Несмотря на разницу в конфигурации, данные элементы имеют одинаковую форму в виде прямоугольника. Расчет количества бетона выполняется по формуле: V= AxBxC, где A и B – длина и ширина основания, C – его глубина (без песчаной подушки), а V – количество раствора, необходимое для заливки.

Гарантировать долгий срок службы мангала без крепкого основания нельзя, поэтому фундамент для стационарной конструкции – обязателен

Чтобы рассчитать количество песка, которое потребуется для формирования подушки, можно воспользоваться этой же формулой.

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция.

Основные критерии выбора качественного кирпича:

  1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
  2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
  3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
  4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии.

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

  • снимается плодородный слой почвы;
  • формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
  • дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

  • щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Для работы предпочтительно использовать полнотелый керамический кирпич марки М200 или печной. Последний обойдется дороже. Не рекомендуется брать для этих целей шамотные блоки, поскольку этот материал не слишком подходит для изготовления открытого кирпичного мангала своими руками.

Для скрепления кирпичей необходимо использовать глиняно-песчаную смесь. Чтобы повысить прочностные характеристики этого материала, в его состав можно добавить немного цемента.

Полезный совет! Новички могут воспользоваться готовым вариантом смеси для печей, главное, чтобы она не была жаростойкой и не содержала в своем составе шамота. Процесс замешивания осуществляется по инструкции.

Оптимальная толщина шва между рядами составляет 3-5 мм. В процессе работы необходимо строго выдерживать этот размер, а также постоянно отслеживать размещение кирпича по горизонтали и вертикали, иначе конструкция будет кривой. Материал укладывается в соответствии с выбранной схемой.

Выкладывать ряды нужно в соответствии с проектом, время от времени проверяя горизонтали и вертикали с помощью уровня

Каждый нечетный ряд начинается с установки целого элемента, а четный – с половинки кирпича. Шестой и десятый ряд имеют выступы. На этом участке материал укладывается боком, причем так, чтобы кирпичи были развернуты поперек по отношению к основным рядам. Если хочется сделать мангал из кирпича своими руками с возможностью установки решетки, на 6-ом и 10-ом ряду выступы формируются не только на боковушках, но и на задней стенке. Чтобы сохранить толщину кладки в этих зонах, материал выставляется в два ряда.

Начиная с 7-го ряда, укладка кирпича осуществляется только на одной из половин: либо справа, либо слева. С одной стороны будет находиться жаропрочная камера, с другой – столик для предварительной подготовки продуктов.

Кирпич отличается гигроскопичностью, поэтому потребуется специальная защита, которая позволит продлить срок его эксплуатационной службы. Чтобы минимизировать контакт кладки с влагой, под первый ряд настилается гидроизоляционный материал. Для этих целей подойдет рубероид рулонного типа или гидроизол. Материал настилается в два слоя, после чего края по периметру обрабатываются с помощью гидрофобной пропитки. Не лишним будет присутствие гидроизоляции между первым и вторым рядами кладки. Для просушки конструкции требуется 4-5 дней.

Технология устройства мангала из кирпича

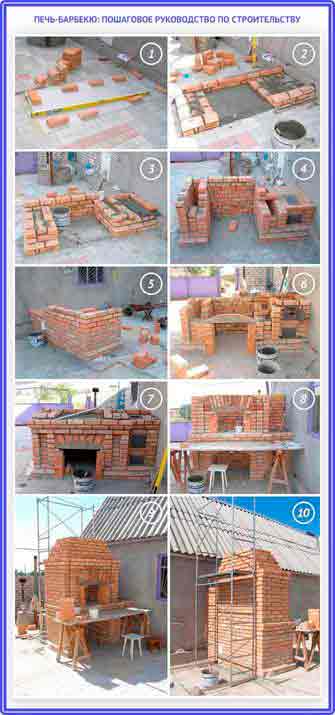

Это не единственный вариант создания мангала из кирпича своими руками; фото подобных конструкций, которые можно встретить в сети, наглядным образом отображают, насколько разнообразным может быть дизайн таких сооружений.

Данная схема немного сложнее предыдущего варианта, но и ее сможет осилить человек, не имеющий опыта. В этом случае у топочной камеры имеется прямой свод, который, в отличие от сводчатой конструкции, выполняется значительно проще. Высота жарочной камеры составляет 0,9 м, в то время как общая высота барбекю равна 217,5 см.

Перед тем как сделать барбекю из кирпича, потребуется соорудить фундамент с монолитным армированным основанием. Металлический пруток в этом случае укладывается с шагом в 15 см поверх щебневой подушки. На высохшее основание настилается гидроизоляционный материал в два слоя. После этого можно приступать к укладке кирпича.

Обратите внимание! Если конструкция обустраивается в беседке, то первый ряд материала укладывается непосредственно на пол. Если же фундамент пролегает ниже этого уровня, потребуется уложить дополнительные ряды кирпича, чтобы сравнять основу. Только после этого можно приступать к сборке барбекю или мангала в беседке своими руками по предложенной схеме.

Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону

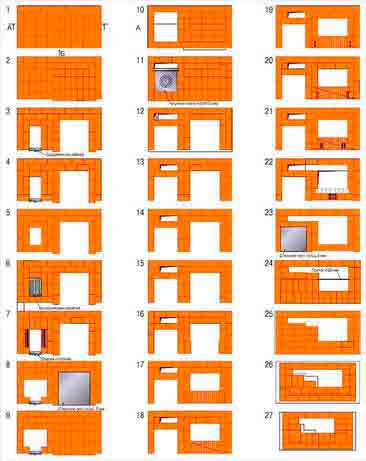

Первые 9 рядов укладываются в соответствии со схемой. При этом могут использоваться половинки кирпича, если это указано в чертеже. В процессе работы обязательно нужно проверять вертикальность стенок и горизонтальность рядов. Кроме этого, следует осуществлять контроль толщины раствора. В данном случае оптимальная толщина равна 8-10 мм.

Чтобы создать основу под укладку сплошного 6-го ряда, после формирования 5-го нужно положить 3 металлические полоски шириной 4 см, толщиной 0,5 см. Ее длина должна быть немного меньше печного пролета – около 145 см. Далее укладка кирпича осуществляется по схеме вплоть до 12-го ряда, где вдоль конструкции размещаются пиленые блоки. В результате 12-13-й ряды образуют интересный декоративный пояс вокруг барбекю.

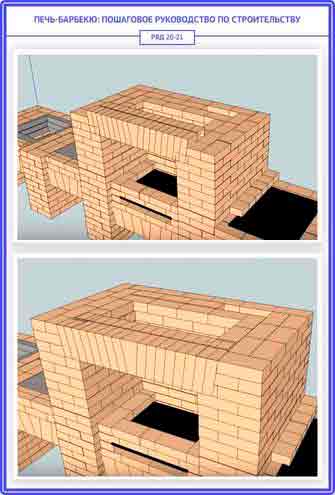

Топочную камеру образуют 20-25 ряды. На 22-ом ряду перекрывается свод, после чего конструкция начинает постепенно сужаться. Свод формируется вплоть до 30-го ряда, когда конструкция переходит в дымовую трубу. Затем необходимо чередовать 30-й и 31-й ряды до тех пор, пока не будет достигнута необходимая высота.

Толщина шва между кирпичами должна составлять не менее 1 см и не более 1,5 см

Вышеописанные варианты конструкций не подойдут, если мангал устанавливается в беседке, поскольку дым от огня будет собираться под крышей. В этом случае желательно воспользоваться проектом, предполагающим строительство вытяжной трубы. Перед тем как сделать мангал из кирпича своими руками, нужно определиться с местом размещения, а также изготовить фундамент. В качестве основания может применяться бетонная плита, которая укладывается поверх песчаной подушки под всей площадью конструкции. Сама же беседка устанавливается на лаги.

Для строительства мангала желательно использовать печной кирпич, поскольку он проявляет стойкость к воздействию высоких температур. В качестве скрепляющего материала можно употреблять смесь, состоящую из глины и песка.

Перечень необходимых для работы инструментов:

  • мастерок для нанесения глиняно-песчаной смеси;
  • лопата для формирования котлована под фундамент;
  • рулетка для снятия замеров;

Чертеж мангала из кирпича в беседке

  • отвес и строительный уровень пузырькового типа;
  • деревянная расшивка, которая позволит получить одинаковые швы;
  • ведро и корыто.

Место установки мангала подбирается с учетом его конструкции. Если используется трубный вариант, тогда сооружение располагается на краю беседки или посередине ее. При центральном размещении к конструкции будет обеспечен свободный доступ с любой стороны. В этом случае позади мангала можно установить лавочку. Прогретая стена будет создавать комфортные условия для сидящих людей.

Полезный совет! Если оборудовать мангал камерой для хранения дров, то в процессе эксплуатации она будет прогреваться, вытягивая лишнюю влагу из древесины. Благодаря этому топливный материал будет легче разжечь.

Если мангал установить сбоку, то появится возможность освободить дополнительное место. Конструкции с плитой, духовкой, рабочей зоной или коптильней не получится разместить по центру. Этот вариант установки не подойдет и для мангалов, не имеющих трубы.

Основными преимуществами мангала в беседке, является приготовление пищи в любую погоду

Чтобы обустроить фундамент под мангал, следует выкопать котлован необходимого размера и сформировать на дне щебневую подушку. Затем подготавливается скрепляющий раствор. Для этого необходимо смешать песок и цемент в пропорции 3:1 соответственно. Котлован заполняется этим раствором послойно. Смесь чередуется с армирующей сеткой, которая будет препятствовать разрушению основания. При этом очень важно проследить, чтобы первый слой укрепляющего материала укладывался непосредственно в раствор, а не на дно котлована.

После заливки ямы настилается рубероид. Фундаменту требуется не менее 2-х недель для того, чтобы просохнуть. Если на улице стоит жаркая погода, основание следует смачивать водой. К укладке кирпича можно приступать только после того, как фундамент полностью затвердеет.

Скрепляющий раствор подготавливается заранее. Для этого глина замачивается в воде на неделю. Раствор периодически нужно перемешивать и при необходимости доливать в него воду. На последнем этапе подготовки добавляется песок. Материал подсыпается небольшими порциями до тех пор, пока консистенция раствора не станет густой. Чтобы проверить это, в смесь нужно опустить деревянную палочку, а затем достать ее. Если раствор покроет ее тонким равномерным слоем, значит, густота смеси оптимальна.

Бетонная плита на песчаной подушке необходима только в месте расположения мангала

Фундамент для беседки обустраивается отдельно. Для этого по углам будущего строения необходимо выкопать 4 ямы, заполнить их до одного уровня бетоном и дождаться полного высыхания. Далее укладывается рубероид, устанавливаются лаги. Пространство над ними оформляется брусчаткой или камнями.

Полезный совет! Прежде чем приступить к монтажу покрытия, желательно положить пленку. Она будет препятствовать прорастанию травы между брусчаткой.

Для установки опор выкапываются ямы, в них помещаются в строго вертикальном положении стойки и заливаются бетонным раствором. После этого выполняется монтаж верхних лаг, а также стропильной системы. Для скрепления этих элементов используются анкерные болты.

Между стропилами выполняется монтаж обрешеточной конструкции под укладку кровельного материала. По желанию в беседке можно сделать стены. Проект может не предусматривать их. Если же все-таки строение будет иметь стены, то к стойкам следует прибить доски. Они располагаются горизонтально, вертикально или по диагонали.

Фундамент для беседки с мангалом

Кладка кирпича осуществляется только после того, как фундамент полностью затвердеет. Перед тем как приступить к работе, на основание нужно нанести разметку в той зоне, где будет установлен мангал. На первом этапе строительства изготавливается цоколь. В соответствии с разметкой укладывается первый ряд кирпича, причем передвигаться при этом нужно от угловых зон к центру. Начиная со второго ряда, материал размещается со сдвигом на полкирпича. Делается это сначала в одну сторону, а затем в другую.

Через каждые три ряда устанавливается армирующая сетка. Она предотвратит распад конструкции и появление трещин. Укрепляющий материал может стать причиной перекоса, поэтому во время его укладки мангал проверяется с помощью отвеса и строительного уровня. Когда строительство цоколя завершено, можно приступать к изготовлению топливника. Этот элемент может быть выполнен из кирпича или же бетонного основания, которое отливается предварительно.

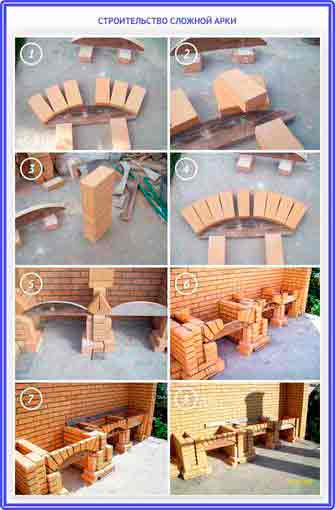

Если конструкция будет иметь топливник арочного типа, для его изготовления подойдет кружало. Чтобы оставить между кирпичами зазор шириной 10 мм, можно использовать щепки. С помощью раствора заполняется образовавшееся пустое пространство. Устройству нужно дать просохнуть на протяжении 2-х дней.

Кирпич укладывать можно только после полного затвердевания фундамента

Важно! Кружало нужно снимать очень осторожно, чтобы не повредить конструкцию.

Над топливником должна проходить железобетонная балка. Ее можно заменить армированным уголком, на который укладывается один ряд кирпичей. Не беда, если конструкция будет иметь небольшие щели: они обеспечат доступ кислорода, что будет способствовать процессу горения. Если мангал будет укомплектован местом для барбекю, то для монтажа решетки потребуется сформировать выступы.

На заключительном этапе изготавливается дымоход с трубой, а также стенки, закрывающие от ветра. Чтобы внутрь конструкции не попадали осадки, можно установить сверху металлический козырек.

Наряду с кирпичными конструкциями, у дачников пользуются популярностью мангалы из камня. Эти сооружения не менее практичны и долговечны, при этом они обладают интересной фактурной отделкой, которая идеально подчеркивает красоту природы и окружающего ландшафта.

При условии тщательной планировки и аккуратности строительных работ, каменный мангал будет крепок, надежен и прослужит не одно десятилетие

Для строительства каменного мангала можно применять такие материалы:

Камень может иметь различную форму, например, в виде плитняка, рваного бута или слоевища.

Обратите внимание! Не рекомендуется использовать грубые булыжники неправильной формы, поскольку с ними очень трудно работать.

Так как конструкция каменного мангала имеет значительный вес, потребуется массивное основание. Для этих целей подойдет бетонная плита. Верхняя часть ее должна возвышаться примерно на 10-15 см над грунтом. На фундамент наносится разметка под строительство цоколя. Чтобы во время кладки конструкция сохраняла свою форму, следует использовать раму.

Сборка камина на основе камня осуществляется по тому же принципу, что и строительство кирпичной конструкции. Все стыки нужно тщательно промазывать раствором. При этом необходимо следить, чтобы кладка была максимально плотной. Чтобы повысить прочность конструкции, в швы необходимо закладывать металлический прут.

Камень укладывается в соответствии с выбранной схемой. По мере продвижения обустраивается жаровня и дополнительные рабочие поверхности, если они предусмотрены проектом. Для закрепления кладки желательно употреблять деревянные распорки. Путем встраивания металлических перемычек можно повысить прочность конструкции. Эти элементы существенно упрощают работу при изготовлении горизонтальных поверхностей.

В той зоне, где будут находиться угли, следует поместить раму и металлическую решетку, желательно из чугуна. Если забить между камнями скобы, в камин можно установить гриль. В этом случае очень важно, чтобы данные элементы находились на одном уровне, иначе получится перекос. Верхнюю часть рабочей зоны, которая будет использоваться для предварительной подготовки продуктов, рекомендуется выложить плиткой или оборудовать столешницей.

Простая конструкция мангала из камня позволяет построить его своими руками, без сторонней помощи специалистов и дополнительной техники

Когда камин готов, удаляются излишки скрепляющего раствора, вычищается грязь и выполняется финишная отделка. Каркасная часть конструкции может изготавливаться из кирпича, поверх которого делается облицовка с помощью натурального или искусственного камня. В этом случае следует использовать плоские элементы.

Если придерживаться технологии и строго следовать схеме укладки камня или кирпича, со строительством самодельного мангала сможет справиться любой дачник. Выбор качественных материалов является залогом прочности и долговечности, а тщательный подход к разработке проекта позволит получить удобную конструкцию, которая будет удовлетворять все потребности.


Источник: http://stopdacha.ru/mangal-iz-kirpicha-svoimi-rukami-foto-video-chertezhi.html

Барбекю из кирпича своими руками, изготовленное на своем загородном участке, позволит наслаждаться вкусной едой непосредственно на свежем воздухе. Сделав это, вы сможете устраивать у себя пикники, различные торжественные мероприятия, каждый раз удивляя гостей своим личным изобретением. Собственноручное изготовление барбекю едва ли можно считать простым делом, ведь для этого потребуются не только навыки в проведении кладочных работ, но еще и возведение фундамента. Об этом, а также о многом другом и пойдет речь в сегодняшней статье. Традиционно, начинать следует с подготовки.

Барбекю из кирпича своими руками

Этап первый. Подготовительные мероприятия

Начинать следует с подготовки чертежей будущей конструкции. Эти чертежи помогут мастеру как грамотно соорудить барбекю, так и заранее рассчитать требуемые объемы расходных материалов.

Важная информация! Нужно, чтобы чертеж вы составили собственноручно, так как универсальная конструкция данного приспособления, увы, в природе не существует.

Хотя есть универсальные рекомендации, которые помогут вам в дальнейших работах. К примеру, высота гриля не должна превышать 650-700 миллиметров. Также важно, чтобы пользователю было удобно работать с грилем. Сама печь, как правило, располагается приблизительно на 100 миллиметров ниже, чем гриль. Честно говоря, сама печь сооружается в зависимости от конкретных обстоятельств. В ходе проектирования учитывается буквально каждая мелочь – это поможет вам избежать дальнейших трудностей при эксплуатации. К примеру, необходимо заранее определить, в каком именно месте будут располагаться щипчики, а в каком будет храниться топливо. Наконец, при проектировании в обязательном порядке следует учесть и рост пользователя.

После того, как с чертежом будет покончено, составляется перечень расходных материалов. При этом стоит помнить, что для фундамента потребуются отдельные материалы.

Этап второй. Выбираем место

К месту строительства предъявляются особые требования, давайте вкратце с ними ознакомимся.

  1. Конструкция не должна находиться рядом с теплицей, беседкой или же детской площадкой.
  2. Само место под барбекю следует определять, прежде всего, по самому важному критерию – речь идет о пожаробезопасности.
  3. В ходе строительства следует учитывать и направленность ветра. Тот не должен дуть в сторону прочих сооружений. Более того, не нужно забывать, что искры от пламени могут относиться на соседние участки.
  4. Барбекю необходимо расположить как можно дальне от других объектов на участке (дома, сарая, гаража и так далее).

Важная информация! О правилах пожарной безопасности нужно помнить всегда!

После того, как подходящее место выбрано, можно начинать непосредственно изготовление фундамента.

Этап третий. Основание для барбекю

Для описываемого прибора вполне подходит дешевый и в то же время несложный в выполнении фундамент ленточного типа. Что характерно, сильно заглубляться в данном случае не стоит. Алгоритм конкретных действий должен выглядеть примерно следующим образом.

Шаг первый. По периметру будущего барбекю из кирпича своими руками вырывается траншея, глубина которой должна составлять примерно 400 миллиметров.

Шаг второй. Дно вырытой траншеи укрывается «подушкой» из гравия и щебня. После этого смесь поливается водой и тщательным образом утрамбовывается.

Шаг третий. Сверху «подушки» укладываются пруты арматуры. Важно, чтобы пруты были сложены таким образом, дабы в итоге образовать некое подобие сетки.

Шаг четвертый. После этого сооружается опалубка, а сама траншея заливается бетонным раствором. В данном случае желательно использовать «трехсотый» цемент.

Как только раствор застынет, начинается непосредственно сооружение нашего барбекю.

Этап четвертый. Выбираем кирпич

До того, как приступать к сооружению барбекю, следует подготовить необходимые расходные материалы. Так, в частности, в процессе понадобится качественный кирпич.

Важная информация! В строительстве будет использоваться кирпич двух типов – облицовочный и шамотный.

К слову, понятие «огнеупорный кирпич» включает в себя множество разновидностей, но оптимальным в данном случае будет именно шамотный кирпич. Дело в том, что в большинстве случаев именно его используют при сооружении такого рода печей. В этом кирпиче содержится большое количество глины, более того, он практически невосприимчив к самым высоким температурам. Что же касается облицовочного кирпича, то при его выборе следует обращать особое внимание на такой его показатель, как прочность.

Помимо кирпича, в процессе работы будут использоваться растворы. Для их приготовления понадобится песок, рыжая глина и цемент. К слову, и первый, и третий пункт также будут применяться в ходе облицовки.

Этап пятый. Приготовление глиняного раствора

Последовательность действий для этой процедуры приведена ниже. Ознакомимся с ней.

Шаг первый. Вначале необходимо приготовить все необходимые компоненты – это, как уже отмечалось выше, цемент, красная глина, а также песок. Помимо того, в работе потребуется вода.

Шаг второй. Далее глину следует залить небольшим количеством воды, после чего – оставить «настаиваться» дней на пять или шесть.

Шаг третий. По истечении этого срока глину необходимо смешивать с водой до тех пор, пока не будет получена однородная масса.

Шаг четвертый. В полученную смесь добавляется небольшое количество просеянного песка, а также – еще меньше – цемента «двухсотой» марки.

Шаг пятый. Все компоненты тщательным образом перемешиваются. Ну, все – раствор готов к дальнейшей эксплуатации!

Этап шестой. Непосредственно строительство конструкции

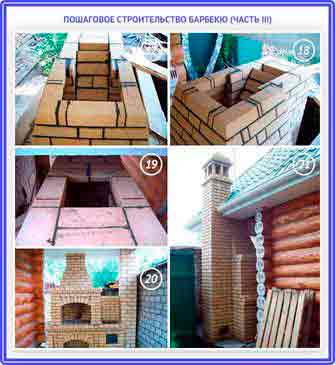

Ниже приведена приблизительная схема строительства барбекю из кирпича своими руками. Ознакомьтесь с ней до того, как приступать к работе лично.

Сама процедура изготовления (при условии наличия качественной инструкции, которую вы найдете ниже) не слишком сложная и состоит из нескольких простых шагов. К таковым относится:

  • сооружение пьедестала;
  • строительство самой печи;
  • сооружение трубы;
  • заключительные мероприятия (конкретнее о них – несколько позже).

Ранее мы рассказывали о том как своими силами сделать мангал из кирпича, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Теперь рассмотрим более детально каждый из упомянутых шагов.

Шаг первый. Сооружение пьедестала

Если подходить к работе с точки зрения идеалиста, то у пьедестала нашей конструкции должна быть поленница. Объем поленницы будет равен количеству дров, необходимых для трех закладок. Высота самой конструкции будет составлять 700 миллиметров, но каждый, как мы уже знаем, может вносить в размеры свои собственные коррективы.

Шаг второй. Строительство топочной камеры и печи

Ниже приведена пошаговая порядовка, которая поможет вам в работе лучше любых инструкций.

К строительству печи следует приступать уже после того, как с пьедесталом будет покончено. Ширина этой печи должна равняться приблизительно шести кирпичам, а глубина – всего трем кирпичам. В самой процедуре выкладки конструкции ничего сверхсложного нет, не стоит только забывать, что поверх огнеупорных кирпичей будут дополнительно укладываться облицовочные.

Шамотный кирпич укладывается двумя рядами. В тех районах, где будут располагаться перекрытия, предпочтительнее дополнительно использовать арматурные прутья. Также добавим, что порядовку кирпичной кладки следует спланировать заранее – еще на этапе составления примерного чертежа.

Дымоходная труба сооружается из того же огнеупорного кирпича, причем для этого следует использовать исключительно глиняный раствор. В задней части печи сооружается специальный зуб, который необходим для повышения тяги. Изнутри дымохода устанавливается задвижка.

Видео – Процедура сооружения кирпичного барбекю

Для того чтобы более детально ознакомиться с процедурой строительства, советуем посмотреть приведенный ниже тематический видеоматериал. В нем специалист рассказывает обо всех этапах и нюансах строительного процесса.

Довольно часто описанное выше приспособление путают с грилем или же, как вариант, с мангалом. В действительности при помощи каждого из трех приборов можно приготовить довольно вкусное блюдо, с этим не поспоришь. Но каждая из конструкция при этом отличается своим, особенным принципом действия.

Так, самой простой из конструкций считается мангал. Каждый из нас лично видел такое приспособление и, разумеется, каждый пробовал приготовленные на нем шашлыки. И действительно, ведь шашлык в большинстве случаев и приготавливается на мангале. А те из вас, кто не имеет особого желания тратить время на создание барбекю из кирпича своими руками, вполне могут попросту посетить специализированный магазин и приобрести мангал заводского производства.

Но барбекю – это в разы лучший вариант, и спорить с этим бессмысленно. Благодаря этому прибору еда приобретает великолепный аромат дерева, которые было использовано для ее – еды – приготовления. Более того, барбекю является вполне основательной конструкцией. Даже по принципу своей работы оно намного удобнее обычной печи, более того, оно обладает сразу несколькими функциями.

Что же касается гриля, то он встречается сегодня, как правило, в виде электрических приборов. кто не знает, это специальное приспособление, на котором готовящаяся еда прокручивается на вертеле.

После того, как процедура строительства барбекю будет закончена, вы наверняка начнете задаваться вопросом: «А что с его помощью можно приготовить?» И действительно, насколько обширны возможности такой конструкции? Сразу оговоримся, что при помощи барбекю можно жарить практически все, более того, для этого могут быть использованы самые различные способы. Хотя в большинстве случаев приспособление используется именно для жарки, это – далеко не единственное, на что он способен.

Так, с помощью барбекю можно закапчивать разнообразные пищевые продукты, а еще просушивать их. Оно используется для того, чтобы запарить, сварить или даже запечь то или иное блюдо. А тот факт, что немногие об этом знают, объясняется достаточно просто: далеко не каждый интересуется всеми функциями данной печи, а ограничивается только общеизвестными.

Меры предосторожности при использовании барбекю

Важная информация! Существуют определенные правила, которые в обязательном порядке следует соблюдать в ходе эксплуатации барбекю. Ознакомимся с ними.

А выглядят эти меры следующим образом.

Если используется специальное средство для розжига, то пропитывать им – средством – топливо (голь или дрова) категорически не рекомендуется. Дело в том, что подобного рода составы применяются исключительно для того, чтобы сбрызгивать дрова.

Для розжига огня недопустимо применение бензина или керосина – допускается лишь использование упомянутых выше специальных средств.

Наконец, необходимо знать, что чем качественнее будет топливо, тем вкуснее получится пища. По этой причине в растопке могут использоваться лишь те материалы, которые разрешены. Опытные люди советуют применять для этого угли и дрова из березы, так как они делают блюда более ароматными и питательными. Но если при растопке будут использоваться «не те» материалы, то может даже возникнуть риск отравления.

Видео – Строительство барбекю из кирпича с мангалом

Еще один отличный вариант строительства представлен в приведенном ниже видеоматериале. Советуем ознакомиться еще и с такой комбинированной конструкцией, дабы перед началом работ вам было из чего выбирать.

Ранее мы рассказывали о том как своими силами сделать печь из кирпича, в дополнение к этой статье советуем вам ознакомится с данной информацией подробности тут

Собственно, больше о том, как построить барбекю из кирпича своими руками, сказать нечего. Поэтому приводим фото-варианты еще нескольких конструкций. Приглядитесь внимательнее, может, среди них вы найдете «то самое», ваше барбекю?

Источник: http://v-teplo.ru/barbekyu-iz-kirpicha-svoimi-rukami.html

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

  1. Общая высота – не более 1,8 м.
  2. Постамент – до 0,8–0,9 м.
  3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
  4. Внутренняя ширина печи не должна быть больше 0,5 м.

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

  • Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
  • Шамотный кирпич для топки (количество также определяется соответственно проекту).
  • Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
  • Сухие смеси либо глина.
  • Арматура.
  • Цемент понадобится при заливке фундамента.
  • Песок речной и гравий для приготовления раствора.
  • Доски для опалубки.
  • Металлический лист (размер зависит от параметров жаровни).
  • Гидроизоляционный материал (например, рубероид или гудрон).
  • Инструменты для накладки раствора.
  • Резиновая киянка.
  • Уровень/отвес.
  • Болгарка с кругами для шлифовки.
  • Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
  • Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Раствор из глины подразделяется на 2 вида:

  1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
  2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

  • Вода.
  • Речной или мелкий горный песок.
  • Желательно жирная глина.
  • Цемент.
  • Соль.
  • Строганная доска.
  • Ведро 10 л и банка 1 л.
  • Сито для просеивания с размером ячеек 1,5×1,5 мм.
  • Сито с широкими ячейками 3×3 мм.
  • Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

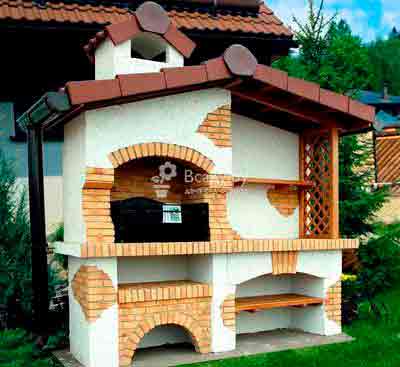

На фото изображены готовые барбекю:

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

Источник: http://stroysvoimirukami.ru/barbekyushnica-iz-kirpicha-svoimi-rukami/

Итак, если вы хотите сделать барбекю из кирпича своими руками для дачи, то приготовьтесь к тому, что работа будет сложной и кропотливой. Все нужно делать крайне внимательно и осторожно, в противном случае печи у вас не получится.

Составьте чертежи перед работой, приготовьте порядовку кирпичей, чтобы заранее знать, как все будет устроено, это значительно облегчит процесс работы.

Сегодня мы представим вашему вниманию материал на тему того, как построить на даче барбекю-мангал своими руками и радовать своих домашних вкусными блюдами на огне. Также вы увидите фото барбекю из кирпича в разном исполнении. Любое фото можно взять за основу своего проекта и по нему готовить чертеж своего.

Печных конструкций для дачи существует множество, на фото вы можете видеть только малую долю существующих. Все зависит от того, сколько денег и времени вы планируете вкладывать в строительство печи и какие блюда будете на ней готовить, либо же хотите ее параллельно применять для обогрева помещений.

Например, обычный шашлычный мангал построить вообще не проблема, а вот для камина в помещение понадобится много времени и материалов.

Отличия же между разными печными конструкциями существуют такие:

  • в отличие от барбекю, обычной печи или камина, у гриля нет сзади жаровни задней стенки для экономии жара и распределения его по периметру всего продукта;
  • у гриля нет специального дымохода, отводящего дым и горячий воздух;
  • в камине или печи угли горят в специальной топке, а на гриле и мангале – на поддоне из металла;
  • печь – единственная конструкция, которая остается теплой еще длительное время после того, как прогорают угли;
  • печи и барбекю можно применять как для готовки еды, так и для отопления, камин пригоден только для отопительной функции, а мангал и гриль – только для приготовления блюд.

Перед тем как начинать свою работу, приготовьте следующие материалы и инструментарий:

  • красный кирпич 1 или высшего сорта (количество – в зависимости от габаритов мангала);
  • шамотный кирпич для топки;
  • колосники;
  • дверцы для топок;
  • заслонки и поддувало;
  • решетки для барбекю и другое печное литье, количество которого зависит от того, сколько их предусмотрено на чертеже;
  • глина или готовая сухая смесь;
  • цемент и гравий под фундамент;
  • речной песок;
  • арматура для фундамента;
  • металлический лист размером в габариты барбекю;
  • доски для опалубки;
  • для гидроизоляции – рубероид или гудрон;
  • кельма для накладки раствора;
  • молот;
  • уровень и отвесы для проверки ровности;
  • пила для мокрой резки кирпичей и алмазные диски;
  • болгарка с кругами и алмазные диски;
  • шаблон для арки полукруглой формы.

Независимо от того, что вы планируете строить, будь то мангал, печь, барбекю или гриль, заблаговременно приготовьте чертеж будущей конструкции и включите туда все составляющие вашей печи. При необходимости кладки из кирпича лучше всего составить порядовку, чтобы работа прошла быстро, и вы сделали все максимально правильно.

Кроме того, перед кладкой следует приготовить строительный раствор. Им может быть:

  • смесь глины с речным песком, приготовленная своими руками;
  • готовая смесь из магазина, отдельная для топки, стен и еще одна – универсальная).

Сейчас мы расскажем о строительных смесях для кладки печи, барбекю, мангала и другой печной конструкции более подробно.

Если свою печь вы построили на основе глиняного раствора, ее следует тщательно защищать от попадания влаги. Также не рекомендуется применять длину при связке кирпичей на трубе. Для этого лучше брать цемент или известь. Сухая же смесь из магазина имеет огнеупорное свойство, и готова к использованию, если ее разбавить водой.

Однако тем не менее, глина все равно остается популярным и бюджетным стройматериалом для приготовления раствора. Для кладки кирпичей следует брать глину алого или бордового оттенка. Перед применением глину проверяют на готовность следующим способом:

  • берут полукилограммовый ком глины и смешивают со стаканом воды. Смесь размешивается до тестообразной консистенции, которая не должна липнуть к рукам;
  • сделайте комок из полученной смеси и бросьте его на пол или гладкую поверхность. Если он растрескался или рассыпался, то нужно добавить или глины или песка. Если комок имеет нормальную консистенцию – он прилипнет.

Раствора на основе глины потребуется порядка трех ведер из расчета на тысячу кирпичей. Чтобы раствор был более прочным, на ведро следует добавить половину стакана поваренной соли. А для строительства барбекю в раствор можно добавить еще и цемента.

Глиняный раствор должен с легкостью намазываться на кирпич и отлично держаться. Во время работы не допускайте, чтобы влага испарялась.

Если же вы решили для кладки применять готовую смесь, то обращайте внимание на ее назначение. Ведь смеси имеют разный состав, предназначенный под те или иные температурные нагрузки.

Естественно, перед началом строительства нужно приобрести необходимое количество кирпичей, однако очень важно, чтобы их хватило и много лишних тоже не оставалось. Просчеты лучше всего делать после составления подробного чертежа будущей конструкции вашего барбекю.

Когда чертеж готов, изучите его внимательно и проведите все необходимые расчеты в плане количества кирпичей и других материалов.

Также потребуется поддон или еще около 300 кирпичей. Дымоход для печи можно соорудить как из кирпичей, так и из металла. Если убрать кирпичный стол, который планируется применять в качестве мангала, то можно еще сэкономить на приобретении кирпичей.

Теперь, когда вы определились, что будете убирать из проекта, а что нет, можно сделать порядовку конструкции. Например, если печь будет состоять из 28 рядов, нарисуйте отдельно каждый из них и обозначьте на каждом схему выкладки кирпичей крупным планом. Это позволит не только сосчитать их необходимое количество, но и понимать во время работы, куда именно и какой стороной их нужно класть. Например, если нижний кирпич имеет продольное положение, то сверху на нем должны лежать два вдоль него.

Все подготовительные работы завершены, осталось лишь выбрать место для установки будущей конструкции. На нем и будут проводиться работы. Место следует подбирать по следующим критериям:

  • печь должна находиться подальше от других дачных участков;
  • не устанавливайте конструкцию рядом с деревянными строениями;
  • рядом не должны находиться деревья;
  • к выбранному месту нужно легко подвести электричество и воду;
  • рядом с барбекю есть возможность установить беседку и построить мангал.

Теперь можно приступать к постройке фундамента. Для начала сделайте разметку под него. Помните, что размер фундамента зависит от того, планируется ли рядом возведение беседки или будет только печь. Для установки фундамента лучше всего применять плитку.

Выкопайте котлован примерно на 50 сантиметров, засыпьте смесью из песка и гравия вровень с землей, утрамбуйте и сделайте опалубку из дерева. Смонтируйте арматуру и залейте бетоном, теперь опять утрамбуйте, чтобы пустот не оставалось. Готовый фундамент нужно накрыть мешковиной или чем-то другим, чтобы он не растрескивался. Примерно через несколько дней он высохнет, тогда же следует демонтировать опалубку.

Чтобы фундамент не отсырел, а в кирпич не попадала грунтовая влага, все стенки нужно обмазать гудроном. Далее кладется пару слоев рубероида и затем приготовьте глиняный раствор для кладки, о котором мы уже рассказывали ранее.

Желательно, чтобы при строительстве барбекю фундамент был сооружен ниже границ конструкции примерно на 10 см. Так будет проще положить доски для возведения беседки.

Выложите первый ряд. Потом второй – столбиками. Примерно на уровне седьмого и десятого ряда кирпичей следует установить плиту из металла. Размер листа при этом должен быть меньше печи примерно на половину кирпича.

Во время кладки следует делать перерывы через каждые 4-7 рядов, чтобы стенки могли просохнуть, а раствор просесть. Стена усаживается примерно за пару суток в зависимости от температуры.

В паз нужно будет положить металлический лист, для этого болгаркой или пилой нужно выбрать половину кирпича. Начиная с 15 кирпичного ряда, необходимо будет сделать свод, предварительно соорудив деревянный шаблон.

Из фанеры нужно выпилить лист, подобрав необходимый размер. Отметьте кривизну и сделайте дугу при помощи лобзика из двух досок. Теперь нужно прибить листы фанер по кривой части доски и вставьте между двумя досками еще одну, скрепив все вместе. Теперь то, что получилось, установите между стенками, а сверху поверх раствора положите кирпичи.

Для печной трубы и топки барбекю нужно применять огнеупорный тип кирпичей. Примерно начиная с 18 кирпичного ряда нужно начинать выкладку дымовой трубы. Каждый последующий ряд должен постепенно сужаться, для этого каждый ряд должен быть наполовину меньше предыдущего и так до 28 ряда. Для экономии материала трубу можно заменить металлической, чтобы дым отводился вверх.

Итак, печка-барбекю своими руками уже готова. Чтобы ее сделать, конечно же, потребуется немало сил и времени, но результат будет стоящим. А если выбранную площадку на даче для отдыха дополнительно оснастить мангалом и беседкой, ваши выходные станут еще интереснее и вам захочется приезжать сюда после работы вновь и вновь.

Источник: http://pechi.guru/na-ulice/barbekyu/barbekyu-iz-kirpicha-osobennosti-sborki-chertezhi-i-fotografii.html

Барбекю (barbecue, BBQ) – одновременно очаг для приготовления пищи на открытом воздухе, и способ ее приготовления, и название приготовленных таким образом готовых блюд, очень популярный в последнее время. Строят чаще всего барбекю из кирпича, но известно немало и созданных своими руками из самых разных материалов, подчас совершенно экзотическими способами.

Но только ли мода это – барбекю? Есть ли в нем какая-то изюминка, объективно объясняющая его популярность? Нужно разобраться, прежде чем решать, стоит ли его затевать. Ну, а потом уж подумаем, как затеять и довести до завершения.

Энциклопедии и справочники определяют печь барбекю как технологическое кулинарное устройство открытого беспламенного типа с естественной циркуляцией воздуха. Самое слово barbecue выводится из понятия «варварский». Однако тут неясно, чем же барбекю отличается от мангала. С грилем понятно: его накрывают крышкой, и его жаровне есть отверстия внизу и вверху, обеспечивающие принудительную тягу.

Так в чем же разница между барбекю и мангалом? То и другое родилось еще в пещерные времена в горах – барбекю в Альпах, мангал на Кавказе. То и другое запекает полуфабрикат жаром тлеющих в открытой жаровне углей без пламени; равномерность прогрева улучшает ИК излучение от раскаленных стенок очага. И там, и там можно печь/жарить как на рожне (шампуре), так и на решетке (рашпере). Выходит, одно и то же, только названия разные?

Не совсем так, если подойти не от техники, а от гастрономии. На мангал шампур кладут или рашпер ставят сверху, а в барбекю они же размещаются в углублении; над ними возвышается невысокий, до 20-25 см, бортик.

На вид разница небольшая, но в кулинарном отношении заметная. Готовящийся на мангале продукт практически не подвергается действию дыма, его сразу же сносит малейшее дуновение наружного воздуха, хотя бы от движений повара. Бортик же барбекю задерживает легчайший, невидимый глазом, дымок. Он есть всегда, даже если топить фактически чистым углеродом – древесным углем. Поэтому продукт слегка подкапчивается.

Второе – бортик держит и подушку горячего воздуха. Поэтому на барбекю легко получить аппетитную корочку, не пережигая продукт. На мангале, как известно, подгоревший шашлык считается испорченным.

Поджаристая корочка не только придает блюду аппетитный вид. Она существенно меняет физико-химию готовки. Если в шашлыке на мангале происходит чисто термическая денатурация белка, то корочка на барбекю удерживает в куске влагу, и одновременно с запеканием осуществляется внутреннее уваривание.

Что это значит? Барбекю куда менее привередлив к качеству и консистенции исходных продуктов. Всем известно, как тщательно нужно выбирать мясо для шашлыка на мангале, а то не ужуешь потом. А сосиски или заготовки домашней колбасы на мангале часто лопаются. В барбекю они же и на шампуре жарятся, как миленькие. И не только они, но и овощи, вплоть до помидоров, лепешки к мясу на решетке. К мангалу для лепешек нужна отдельная специальная печь – тандыр. А старая говядина, хорошенько пропеченная на барбекю, под хрустящей корочкой оказывается нежной, как молодая баранина с мангала.

Примечание: есть такое кавказское блюдо – шашлык по-карски. Описывать долго, но вкусивший не забудет. Так вот, карцы готовят свои шашлыки на мангале особой конструкции. Который ни один печник или повар не отличит от прародителя барбекю – кельтского очага.

Популярность барбекю объясняется не только его кулинарной гибкостью. Мангал может быть и одноразовым из фольги, а барбекю нужно строить. Вроде бы дороже и сложнее, но! Барбекю, родившийся в пещерах первобытных людей, прост по устройству и пластичен по конструкции.

При теперешних повышенных требованиях к качеству жизни и острой тяге к природе на перенаселенной Земле из этого совершенно естественным образом вытекает такое явление, как зона барбекю на даче, см. рис. Для нее хватит и стандартных советских 6-12 соток (слева на рис.), и вовсе крохотного закутка у загородного дома (в центре). В то же время зона барбекю натурально вписывается и в роскошную усадьбу (справа).

Почему? В зоне барбекю мы все как бы возвращаемся к нашим пращурам. «Золотой век» из древних легенд на самом деле был суровым и жестоким; в своей постели от старости тогда умирали единицы. Но и равны между собой были все, а право выделиться среди прочих нужно было заслужить своими личными достоинствами, постоянно рискуя жизнью. В зоне барбекю генофонд напоминает нам об этом, так что «варварский» в данном случае не только метафора. Получив же генетическую встряску с зарядом бодрости и энергии, но без малейшей опасности, можно, сделав всего несколько шагов, вернуться к современной комфортной, но скучноватой жизни.

Итак, решено: нужно построить барбекю на даче или участке. Нет такового – придется обходиться складным мангалом.

Примечание: имеющиеся в продаже складные мобильные барбекю чаще всего работают как мангал. Также – барбекю из подручных камней на пикнике, о котором ниже. Чтобы превратить их в кельтский очаг, нужно сделать дополнительную загородку вокруг.

Из перечисленных выше особенностей очага-барбекю следует одно требование к нему: барбекю не любит сильной тяги. Она высосет воздушно-дымовую подушку, и барбекю превратится в обычную жаровню. Печь над ней можно, но истинно «барбекюшного» вкуса и нежности уже не будет. Кельтские очаги сооружались в пещерах или хижинах, топившихся по-черному, и о дымоходе можно было не заботиться.

Однако внезапно хлынувший дождь может вымочить готовку, а ветер раздуть пламя в углях. Поэтому строительство барбекю чаще всего предполагает и сооружение печной трубы с дымовым колпаком. Но она не должна быть слишком уж высокой, первое. Не выше 1-1,2 м над уровнем углей. Второе, устье дымохода должно быть снабжено навершием, уменьшающим тягу. Конструкции, не удовлетворяющие указанным условиям, далее не рассматриваются.

Устройство «настоящего» очага для барбекю показано на рис. Как видим – ничего сложного. Сложить может даже новичок, впервые взявший в руки мастерок. Кладка (в центре на рис.) ведется в полкирпича ложками плашмя. Ложками значит ложковыми кирпичами, а не столовыми или обувными ложками. Ложки (ударение на последнем слоге) кладут вдоль направления кладки, плашмя, на бок или на попа. Тычки, тычковые кирпичи – поперек ряда.

Барбекю традиционного типа

Высота кладки – 13 рядов; 6 и 10 ряды выкладываются тычками плашмя, так получаются выступы под решетку или приподнятую жаровню – противень с углями. Исходная жаровня – под очага; размещая решетку на разных уровнях, регулируют нагрев.

Высокая жаровня нужна для шашлыка. В этом случае наверху кладут металлический прут или просто палку, на которые будут опираться коренные (за которые поворачивают) концы шампуров.

Это традиционная конструкция. Однако целесообразнее, ради упрощения работы и экономии кирпича, построить исконный «варварский» очаг, замуровывая в швы отрезки металлических прутков диаметром 6-8 мм, как показано на рис, вторая поз. справа. Их можно намуровать сколько угодно, что позволит точно регулировать нагрев для любой цели. Кроме того, на прутки под жаровню можно запихнуть жаровой шкаф и печь в нем хлеб, запеканку и т.п.

У такого барбекю есть недостаток, кроме подверженности погоде: при подогреве с пода шуровать угли неудобно и можно обжечься, наступив на них ногой. Поэтому простейшие очаги-барбекю чаще всего делают двухэтажными, крайняя правая поз. Ниша под жаровым подом используется для сушки дров, а его выкладывают из одного ряда ложковых кирпичей плашмя на металлическом листе в раме из уголков или швеллеров. Это позволяет обойтись без сложных схем кладки; нагрузка на конструкцию невысока.

Примечание: ради мнимой простоты и экономии нижний ярус частенько выкладывают из пено- или газоблоков на цементно-песчаном растворе. Но тогда требуются лишние затраты и работа на внешнюю отделку, а иначе конструкция выходит неэстетичной.

Кладку ведут на глиняном растворе средней жирности, как для голландской печи. Кирпич годится обычный, не огнеупорный: температура пламени при протопке не превышает 800 градусов, т.к. искусственной тяги нет, а углей – 600. Перевязку швов делают только между рядами. Какая тут перевязка в рядах, если они в полкирпича? Угловые кирпичи – трехчетверки, вот и все. Пошаговой инструкции не требуется, а буде все-таки нужна, в сети их достаточно.

Начинающему каменщику удобно будет вести первые ряды по направляющим. Для них по внешним углам фундамента (см. ниже) в землю втыкают ровные куски металлического уголка и выставляют их по отвесу. На 5-ом ряду направляющие убирают, теперь достаточно просто сориентироваться по уже сложенному.

Ввод в эксплуатацию – после однократной полной протопки. Перед ней – сушка от 5 суток, при ясной погоде летом, до 20, пасмурной ранней осенью. На период сушки печка накрывается пленкой от дождя. Окончательно она досохнет от нагрева при пользовании, т.к. конструкция не нагружена.

Под такую печь, как и все описанные ниже «однотумбовые», вплоть до садового камина, не обязательно делать плитный или ленточный литой фундамент на арматурном каркасе. Вес конструкции без заметной усадки много лет выдержит упрощенный фундамент, схема устройства которого показана на рис.

Упрощенный фундамент для барбекю

Сначала копают траншейку на 3/4 штыка лопаты. Если есть под рукой песок или гравий – на штык. Прямо в траншею, или на песчано-гравийную подсыпку, укладывают готовые бетонные столбики для заборов или виноградных шпалер. Лучше последние: они легче, дешевле и в разрезе трапециевидные; такие кладут узкой гранью вниз.

Затем болгаркой срезают со столбиков проволочные такелажные петли и трамбовкой из деревянного чурбака в прибитой к нему палкой-рукоятью пробивают столбики в горизонталь, выверяясь по уровню. После этого на площадке между ними снимают дерн и часть грунта под ним, примерно на 3/4 глубины траншеи.

Теперь осталось спереди воткнуть в землю перегородку из фанеры, оцинковки и т.п. и залить площадку под под не до верху густо, до «пластилина», замешанной глиной. Не обязательно покупать строительную, пойдет бросовая из любого оврага. Глиняную заливку тут же приблизительно разравнивают полутером. Металлический шпатель по густой глине будет прыгать или вязнуть в ней. Сразу же по глине мостим под боем каменной плитки (дешево продают в строительных магазинах), булыжником, осколками твердого дикого камня – гранита, габбро, диабаза.

Печь барбкю с верхним жаровым подом

Вымощенный под также проходим трамбовкой, снова проверяем периметральную ленту уровнем, дотрамбовываем, если нужно. Первоначальная сушка произойдет, пока выкладывается тело печи, нужно только работать извне, не наступая на под. Также нежелательно топтать его, пока не наберется 3-5 протопок. Потом глина спечется и будет держать камень прочно.

На таком же фундаменте и по той же схеме строим, если нужно, и печь посложнее для плохой погоды, вроде той, что показана на рис. Свод выкладывается по желанию, для барбекю он не обязателен. Дымоходом с трубой может быть и просто колпак из оцинковки, уложенный на верх топочной части. Чтобы его ветром не сдуло, крепим к замурованным в верхний ряд кладки стальным пруткам 4-6 мм диаметром. Вмуровываемые концы заранее загибаются Г-образно.

Летняя кухня с уличной печью или конфорочной плитой – обычное дело в наших краях. Объединяются они в одно с барбекю без каких-либо особых сложностей, только мастеру теперь нужно быть каменщиком-самодельщиком средней квалификации и знать азы печного дела. Порядовка такой печи приведена на рис. Принцип кладки голландский, т.е. без обязательной перевязки швов в рядах. Раствор – глиняный, как вообще для печей, но кирпич обычный красный, не шамотный.

Порядовка печи барбекю с плитой

Кроме того, печь-барбекю с плитой – сооружение довольно-таки тяжелое, обширное, и обеспечить ему равномерную усадку без перекосов и трещин описанный выше упрощенный фундамент уже не может. Фундамент придется делать ленточным армированным, с поперечной связью на стыке между плитой и жаровней. Глубина – 0,5 м плюс 0,25 м на песчано-гравийную подушку. Ширина ленты – 0,7 м, из них 0,1-0,15 придется на выступающую наружу отмостку. Выступ над поверхностью грунта – 0,1 м, т.е. общая высота ленты – 0,6 м.

Примечание: не пристраивайте печь к старой плите. Печка при усадке потянет за собой вросшую в землю плиту, и пойдут трещины. Если старую плиту ломать неохота или не нужно, печку строят рядом на отдельном фундаменте.

После застывания бетона и удаления опалубки дерн внутри фундамента снимают и проемы заливают до верха ленты тощим (3-4 части песка на 1 часть глины) глиняно-песчаным раствором с добавкой гравия или отсева до видимой комковатости. Если глина овражная, копаная самостоятельно, без гравия можно обойтись – он-то покупной.

Когда и глина схватится хотя бы сверху (для этого придется ждать около недели), ленту застилают рубероидом в два слоя и начинают кладку. Без гидроизоляции обойтись нельзя: при сезонном пользовании кирпич изнутри отсыреет и пойдет крошиться.

Самодельный комплекс для барбекю

Комплекс для барбекю – понятие двузначное. Простейший садово-дачный (см. рис.) представляет собой обычный барбекю с дымоходом и нишами под посуду, продукты, дрова. Возвести такой вполне возможно самостоятельно, а фундамент будет даже проще, чем под очаг: три уложенных в параллельные траншеи столбика без вымостки камнем между ними.

Готовые кулинарные комплексы для барбекю есть в продаже. Такой показан на рис. в самом начале в центре. Они по сути отличаются от предыдущего приставными тумбами с разделочными столами, ящиками и мойкой. Поставляются разобранными; сборка не сложнее, чем для корпусной мебели. Фундамента не требуют, на зиму можно разобрать и спрятать в кладовку или дачный домик. Цены разумные, так что браться за такой самому смысла нет: выйдет дороже и не так привлекательно.

Второй тип комплекса-барбекю, см. рис. ниже, представляет собой комбинацию плиты, русской печи и дополнительной секции, о назначении которой чуть ниже. Чтобы сделать этот самый настоящий кулинарный цех, нужно быть уже весьма опытным печником, до того строившим, по крайней мере, печи-шведки.

Сложный комплекс для барбекю

В данном случае используются следующие особенности русской печи:

  • Она так же хорошо, как и при нормальной тяге, работает с укороченным дымоходом, а может и вообще топиться по-черному.
  • Если закрыть зев горнила, то загнеток с открытым зевом вполне сгодится для барбекю.

Однако пытаться переделать загнеток в пещерный очаг не стоит: порядовка русской печи сложилась веками и не терпит непродуманных изменений. Проще будет сделать портативный барбекю из металла (см. далее) и ставить его в загнеток. Необходимую тепловую инерцию обеспечит кирпичная кладка, а тепловое излучение от свода загнетка только улучшит качество приготовления.

Примечание: барбекю в русской печи имеет важное достоинство – им можно пользоваться зимой в помещении. Тяга есть – дыма не будет. Эх, вспомним лето золотое…

Дополнительное отделение комплекса (правое на рис. выше) может использоваться трояко:

  1. Как мойка. В таком случае не нужно выкладывать его из кирпича и делать под него фундамент. подставляем приставную тумбу, и хватит.
  2. Как казан. В таком случае в «тумбе» придется устроить топку и вывести ее устье в общий дымоход. Лучше не полениться и, раз площадь позволяет, сделать двойной казан со ступенчатой топкой, см. рис. внизу. Больший котел пойдет под воду; меньший – под тушение.
  3. Как казан для воды с мойкой. Мойка ближе к челу, казан дальше от него; топка под котлом – простая. Между мойкой и казаном – кирпичная перегородка.

Схема топки под двойной казан

Схема барбекю, топящегося по-серому

Непременным атрибутом зоны барбекю в наших местах, довольно-таки дождливых, является беседка. Не все владеют барскими усадьбами, и места для печи и беседки отдельно чаще всего недостаточно. Поэтому и делают беседки с барбекю. Но сразу же возникает проблема: дымоход приходится делать слишком высоким, и сильная тяга превращает барбекю в обычный очаг.

Один из способов вернуться к настоящему барбекю – топить по-серому, когда короткий дымоход не протыкает крышу, а дым выходит через щель между скатами кровли. Схема устройства барбекю под серую топку показана на рис. справа. Навершие печи – из любого достаточно прочного негорючего материала. Высота по коньку – в зависимости от высоты беседки.

Барбекю в беседке с односкатной крышей

Недостатки серой топки очевидны: копоти не оберешься. Сажа может загореться, ее нужно счищать, а тогда и грязи не оберешься. Поэтому знатоки беседки с барбекю строят с односкатной крышей, см. рис. слева. Это позволяет уменьшить высоту дымохода до нормы, но появляется другой недостаток: если ветер дует сзади, давление над крышей оказывается больше атмосферного, тяга вообще сменяется на обратную, и печь начинает дымить.

Оптимальным решением будет, наверное, построить печь рядом с беседкой, развернув зевом к ней. На случай дождя можно предусмотреть матерчатый навесик между беседкой и печкой.

Барбекю из газового баллона

Теперь перейдем к любительским поделкам из чего угодно и с разнообразными дополнениями. Чаще всего самодельщики сооружают барбекю из газового баллона: металл довольно толстый, прочный, не мнется. И долго не прогорает, хоть и не жаростойкий – температура пламени при открытой топке не слишком высока, а углей без поддува еще ниже.

Такую конструкцию можно сделать достаточно эстетичной (см. рис. справа) и передвижной. К горловине баллона нужно пристроить примерно метровый дымоход. Баллон слишком узкий, чтобы угли дотлели до золы на естественной циркуляции воздуха. Сверлить отверстия в днище не нужно, получится мангал. Достаточный приток воздуха к топливу пойдет вследствие чашеобразной в разрезе формы пода.

Если как заготовка используется промышленный баллон с юбкой для установки стоймя, ее нужно снять, чтобы вид не портила. Сделать это вполне возможно: юбка насажена на корпус баллона с горячим натягом. В ней делают пропил болгаркой и слегка разгибают, действуя молотком и зубилом, как клином. От этого юбка сама сваливается.

Вообще говоря, если делать барбекю «из железяки», то проще из бочки, см. рис слева. Металл тоньше, резать его легче. А бочка шире, можно обойтись без дымохода. Если же она войдет составной частью в проект многофункционального устройства, о котором ниже, то дымоход можно пристроить к горловине, и он окажется как раз в нужном месте – вверху камеры, а не посредине, как у баллона. Впрочем, к баллонам с бочками мы еще вернемся, их кулинарный потенциал куда выше, чем может показаться.

Поскольку разница между мангалом и барбекю фактически только в размещении продуктов, то нельзя ли сделать мангал-барбекю? Можно, и делают. В традиционном очаге для барбекю можно, как уже сказано, с успехом готовить шашлык.

А еще можно сделать барбекю-мангал из листового металла. Чертеж простого устройства такого рода приведен на рис. Варить не обязательно: обечайку можно согнуть из полосы, соединив концы одинарным кровельным швом. Днище просто укладывается внутрь на отогнутый бортик.

Примечание: решетка для барбекю в ящике должна быть снабжена боковыми крюками для подвеса на глубину 70-90 мм.

Ножки лучше сделать съемными, на лапках-защелках внизу и крючках-отгибах вверху. Это позволит при необходимости ставить такой ящик в загнеток кирпичного комплекса, описанного выше. Все вместе образует прекрасный барбекю.

«Универсальный ящик» не лишен недостатков. Как барбекю он весьма даже средненький: глубина подвеса и тепловая инерция выходят маловаты. А как мангал – прожорлив и медлителен. Чтобы шашлык оказался на оптимальном расстоянии от углей, приходится закладывать слишком много топлива и долго ждать, пока оно прогорит. На пикниках же, как известно, и дров всегда не хватает, и прелюдию хочется завершить поскорее. Особенно, если пикник с дамами.

Поэтому имеет смысл соорудить на том же принципе разборный перевозимый комплекс из трех отдельных секций: барбекю, мангал, дымоход, см. рис. ниже; дымоход условно показан в разрезе. Он нужен, чтобы создать слабую тягу, тогда меньше придется хлопотать возле углей.

Разборный барбекю с отдельным мангалом

Для транспортировки мангал укладывается в барбекю, а дымоход – в мангал. Все вместе соединяется лапками-защелками. Без ножек можно обойтись, тогда под край мангала просто подкладывают кирпичи. Поддувальные отверстия мангала – в его днище, как для мангала и положено.

Совместить барбекю с коптильней – тоже дело стоящее. Чего дыму зря пропадать? Пусть коптит, особенно если есть свежий улов или добыча.

Стационарные барбекю-«коптилки» принято сооружать в виде трехэтажной печи, на след. рис.. Полуфабрикаты в коптильной камере размещают на решетках или вешалах. Для горячего копчения в топку закладывают дрова из подходящих пород деревьев; для холодного – ставят штатную жаровню с углями, а над ней – поддон или противень с коптильной щепой. Дымок, пройдя довольно длинный дымоход, успевает достаточно охладиться.

У такого комплекса общий для всех кирпичных коптилен недостаток: впитывает испарения и запахи. Если коптить мясо после рыбы, появляется и привкус, и запашок посторонний. Поэтому лучше соорудить коптящий барбекю из железа.

Посмотрите на правую поз. рис. Выглядит жутковато, в духе изделий промышленной революции конца XVIII – начала XIX вв. Но сие неказистое сооружение из бочек или бытовых газовых баллонов удивительно функционально:

  1. Люки верхней секции и поддувальная дверца нижней закрыты, люк нижней открыт – барбекю.
  2. Люки верхней открыты, люк нижней и поддувало закрыты – мангал.
  3. Все люки закрыты, поддувало прикрыто – коптильня горячего копчения. В нижнюю секцию заложены дрова, она теперь работает как дымогенератор. Верхняя – коптильная камера.
  4. Люк нижней открыт, поддувало закрыто, вьюшка дымохода прикрыта, люки верхней закрыты – холодное копчение. В нижней камере над углями помещен поддон с коптильной щепой. Тяга слабая, и дым, клубясь в большой нижней секции, достаточно остывает.

Барбекю можно готовить и в камине почти с таким же успехом, как и в русской печи. Уличный камин-барбекю отличается от классического английского отсутствием дымового зуба в дымоходе (иначе готовый продукт пойдет явно придымленным) и плоским подом топки, см. схему устройства на рис. КПД у такого, конечно, и вовсе «никакой», но для первобытной романтики это неважно.

Примечание: в некоторых европеизированных государствах отопительно-варочные устройства на твердом топливе прямоточного типа, т.е. без дымовых уступов и дымооборотов, запрещены законодательно.

Садовая печь-барбекю имеет не только утилитарное значение. Она еще и элемент ландшафтного дизайна и должна вписываться в пейзаж. Поэтому браться за такую самостоятельно нужно с осторожностью: требуются не только мастеровые навыки, но и художественный вкус, и владение технологическими приемами декоративного искусства.

К счастью, производители, мелкие дизайнерские фирмы и творцы-индивидуалы предлагают широкий выбор как готовых моделей, тщательно проработанных эстетически и вписывающихся почти в любое окружение (см. рис. справа), так и уникальных образцов на заказ. И компьютерное 3D моделирование в сочетании с современными природными материалами (каменным конгломератом, спецсплавами, жидким камнем) делает цены не очень «кусачими»: типовую печь, вроде той, что на рис, реально приобрести за 12 000 руб. с самовывозом. Что тоже без проблем: изделия подъемны вдвоем, прочны, вполне транспортабельны, фундамента для установки не требуют.

Пращуры сооружали не только очаги для готовки, но и жертвенные алтари с огнем. Сейчас точно такие же широко используются в ландшафтном дизайне тоже под названием «барбекю», см. рис. Но на самом деле они для приготовления пищи пригодны не более, чем обычный костер.

В наше время жарить-парить на алтаре не кощунство, но материал на них и в пещерную эпоху шел отборный: моренные валуны на растворе из белой жирной глины и кварцевого песка, просеянного и прокаленного. Сейчас же цены на эти материалы – не для простых смертных.

Временный походный очажок такого типа, как и алтарь для спешной жертвы, можно, конечно, и соорудить из подручных материалов, как на правой поз. рис, и готовить на складной портативной решетке. Но каменный ободок в данном случае только препятствует углям расползаться, а по сути это тот же костер, а не барбекю.

Между тем азиаты еще в незапамятные времена придумали самый настоящий барбекю из камня, см. рис. справа, даже и не ведая, что есть такое слово – barbecue. Изюминка в том, что, во-первых, топка делается глубокой, а не блюдцем. Во-вторых, на кладку берутся не гладкие окатанные валуны, а угловатые шершавые булыги; кстати, не в пример более доступные и дешевые. И в-третьих, кладка ведется на лепешках глиняно-песчаного раствора с добавкой извести с яйцом или, в наши дни, цемента. Выходит прочно, а между камнями остаются ходы для доступа воздуха. В результате:

  • Помещаем внутрь решетку – барбекю.
  • Кладем на верх шампуры с мясом – мангал.
  • Топим половинной по объему закладкой древесного угля, решетку подвешиваем глубже, накрываем крышкой, как на рис. – гриль.

Романтическая баня на очаге

Если же сложить такой очаг не из булыжника, а из плитняка, то он получится еще прочнее – площадь сцепления камней с раствором большая даже при «лепешечной» кладке. Теперь на него можно взгромоздить большой котел и устроить первобытно-романтическую баню на природе, см. рис. слева. Если, конечно, соседи не ханжи и способны воспринимать подобные шалости адекватно.

Печь барбекю из дикого плитняка

Плитняк как материал на печь для барбекю и шашлыка имеет еще одно, даже два, важных достоинства. Первое – имея лишь зачаточный художественный вкус, можно создать высокоэстетичное сооружение, см. след. рис. слева. Второе – шершавость плит в сочетании с большой площадью сцепления прощает не очень-то умелому мастеру и оплошности в приготовлении раствора, и огрехи кладки. Но достоинств без недостатков не бываем: отсортированный плитняк дорог почти как моренные валуны, а найти выход подходящей породы и наломать самому немыслимо.

Раз уж речь пошла о барбекю, то нельзя не упомянуть еще о некоторых его секретах, только не строительного свойства.

  1. Первый – мясо для барбекю ни в коем случае не маринуют. Его натирают тертым чесноком со специями.
  2. Второй – периодически обрызгивают не только угли от вспыхивания, но и готовку. Причем не водой, а белым вином. Можно недорогим, но – упаси боже! – не крепленой сладогадостью из тетрапака, а натуральным: шардоне, рислингом. К рыбе больше подойдет ркацители, оно более терпкое.
  3. Третий – шашлыки-барбекю, или ханабаны, жарящиеся на решетке, нанизывают не на металлические шампуры, а на деревянные спицы. Для чего? Чтобы уменьшить теплоотвод изнутри. Шашлык-барбекю на шампуре в тех местах, где мясо контактировало с металлом, получается невкусным и дрябловатым.

Грузинский инженер Александр Картвели в начале сталинских репрессий удрал в США и работал там в авиакомпании «Рипаблик», создавшей до его смерти немало выдающихся образцов летающих машин. Американцы же мангала не признают, им только барбекю подавай. Картвели вначале косоротился – кавказец как-никак – но потом вынужден был смириться и попробовать. Как же южному-то человеку без шашлыка? А попробовав… изменил мангалу в пользу барбекю, и даже пытался пропагандировать его на Кавказе.

Тем не менее, однозначно сказать, мол, мангал хуже, а барбекю лучше, нельзя. Различия уловит только достаточно опытный гастроном, так что вкус и букет блюда больше зависят от повара. Да и в остальном тоже так на так выходит – если на мангале проще готовить, лишь бы пламени не было, то для него и предварительная подготовка мяса нужна, и мясо сгодится далеко не всякое.

На мангале можно быстро приготовить замечательный шашлык, лишь бы мясо было правильно выбрано и замариновано, что немаловажно в однодневном пикнике для двоих. На барбекю можно готовить разнообразные блюда из разных продуктов, но за стряпней нужно умело присматривать. Что более подходит для полноценного, с чувством, с толком, с расстановкой уикэнда большой компанией.

Мангал можно наскоро соорудить из кирпичей, а барбекю требует довольно сложной работы. Но его эстетическая ценность несомненна, а мангал сугубо утилитарен; художественная ковка и прочие изыски его облик меняют мало.

В целом же, выбор – дело вкуса. И наличия подходящего места: для барбекю требуется соответствующая его сути окружающая обстановка.

Источник: http://clubpechnikov.ru/barbekyu/

Нет лета без шашлыка! А если этот шашлык организован на собственном профессиональном барбекю из кирпича, то наслаждаться им в разы приятней. Остались материалы от строительства, беседка пустует или у вас есть возможность построить хороший кирпичный мангал? Тогда информация, изложенная ниже – как раз для вас! И даже если лишних средств на оплату мастера у вас нет, не отчаивайтесь! Не обязательно быть профессиональным каменщиком, чтобы построить барбекю из кирпича своими руками. Наши доступные советы и инструкции помогут вам справиться с этой приятной задачей.

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

А теперь представляем вашему вниманию руководство по выполнению порядовки шикарного уличного комплекса барбекю с мойкой, разделочной поверхностью и твердотопливной плитой.

Параметры печного комплекса приведем в кирпичах, размеры которых каждый сможет выбрать самостоятельно. Мы будем использовать кирпич стандартных размеров 250х120х65 мм. Итак, длина нашей конструкции – 19,5 кирпичей, выложенных продольно, или 487,5 см; глубина – 4 кирпича или 100 см.

Задняя стенка кладется в 1 кирпич, стенки между дровником, мойкой и мангалом выкладываются толщиной в 1,5 кирпича. Площадь под твердотопливную печь имеет размеры 6,5 х 4 кирпича.
Перед началом работы вам пригодятся советы нашего опытного эксперта-печника.

  • Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.
  • Оптимальная толщина шва между кирпичами – 5-7 мм.
  • Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

Этот ряд вначале укладываем насухо, проверяем диагонали (они должны быть одинаковыми). После начинаем выкладывать кирпичи на раствор.

Второй ряд «перевязывает» первый. Выкладываем кирпичи на раствор, перекрывая стыки.

Устанавливаем поддувальную дверцу. Снова кладем кирпичный слой с перекрытием швов, на плоскости печи оставляем отверстие для зольного отсека, как показано на фото.

Выполняем кладку без изменений, перекладывая 3 ряд.

Перекрываем поддувальную дверку и частично перекрываем зольную камеру, оставляя в ней выход в размере двух кирпичей. Также в этом ряду выполняем арку над дровником, как показано на фото. Под арку подкладываем деревянную опалубку, а затем выкладываем кирпичный слой. Опалубку не снимаем, пока раствор не высохнет.

Есть два способа установки зольной дверки – опутать ее проволокой и установить в швы кирпича или сделать из стали 1 мм окантовку, прикрутить ее болтами к кирпичам и прижать таким образом нашу заслонку. Дверцу нужно изолировать от топки асбестом или базальтовым картоном, чтобы кирпичи не перегревались и не становились подвижными (особенно, если крепление сделано проволокой и дверцы перекрыты «в замок» скошенным кирпичом).

Выполняем кладку, огибая арку дровника. Над камерой зольника оставляем топочное отверстие и устанавливаем топочную дверцу.

Продолжаем кладку топливника, огибая дверцу. Устанавливаем два простых перекрытия под мойку и разделочный стол, таких, как над отверстием поленницы. Кроме того, заливаем бетоном плиту над дровником, формируя основание мангала.

Предлагаю выполнить самые простые арки для нашей печи из скошенных кирпичей (смотрите схему). Скос делаем так, чтобы ширина арки равнялась 21 см. Кладем кирпичи, скашивая их с двух сторон. Центральный кирпич срезаем «в замок». Крайние кирпичи арки погружаем в предыдущий ряд.

Кладем ряд без изменений, огибая арки, отверстие и дверцу топливника.

В этом ряду перекрывается топочная дверца перекрытием «в замок». Заливаем бетонные перекрытия под разделочный стол и мойку, предусматривая место для раковины. В мангале создаем нишу под зольный ящик. Зольный отсек можно заказать или сварить самостоятельно из листа нержавеющей стали толщиной от 5 мм.

В 10 ряду необходимо выполнить отверстие печи для дымовых газов в правом углу печного короба. Скашиваем кирпичи так, как показано на рисунке, выводя отверстие к общему дымоходу. В мангале устанавливаем решетку (металлический лист с отверстиями).

Теперь пришло время установить на печи балезинскую плиту под казан. Ее размеры в нашем случае: 530 х 700 мм. Далее заканчиваем кладку мойки и столика, которые в дальнейшем можно будет облицевать керамической плиткой или другими материалами на ваш выбор.

Аналогов по цене и функциональности у балезинской плиты под казан практически нет, но качество этих плит не всегда «на высоте». При покупке старайтесь выбирать максимально ровную и гладкую поверхность с помощью уровня и рулетки.

Начинаем кладку самого мангала. Перекрываем плиту дополнительным рядом кирпичей и закрываем дымовой ход, оставляя отверстие для трубы в 1,5 кирпича.

Продолжаем кладку мангала, перекрывая ряды.

Выполняем арочное перекрытие портала жаровни. Внешний ряд перекрытия делаем в виде арки из кирпичей, выложенных ребром. Такая кладка необходима для повышения прочности и жаростойкости перекрытия, так как именно над ним будет располагаться основная масса дымосборника. За внешней аркой выполняется внутреннее перекрытие, укрепленное шпилями. Между перекрытиями следует уложить слой базальтового картона.

Продолжаем выкладывать мангал. Дымоход печи идет параллельно с дымоходом мангала. Так, вы сможете топить печь и мангал одновременно без дополнительной нагрузки на дымосборник.

Перекрываем арку мангала, продолжая кладку по привычной схеме.

Начинаем кладку дымосборника, сужая кирпичи спереди и по бокам, уменьшая шаг на полкирпича.

Продолжаем сужение, подрезая кирпичи для кладки, выполняя каминный зуб. Такая форма препятствует попаданию холодного воздуха в мангал.

Продолжаем кладку дымосборника уступами.

Теперь намечаем отверстие общей трубы сечением 250 мм (в 2 кирпича) и продолжаем его до окончания дымохода. Общий внутренний объем трубы должен составлять не менее 2/3 всего портала мангала. Если барбекю строится под навесом, то труба кладется на выход, как правило, выше крыши беседки.

Также, вы можете посмотреть весь проект с объяснениями в видеоформате:

И еще один проект строительства в виде иллюстраций:

Ваша печь готова? Значит, пора ее использовать! Такая конструкция позволит вам готовить любое мясо, первые блюда и плов в казане, запекать овощи, варить каши и выпекать свежие лепешки с легким ароматом дымка. Сделайте пробный обжиг барбекю, замерьте температуру в жаровне и дымоходе, чтобы качественнее готовить любимые блюда. Теперь можно звать гостей на ароматный и питательный ужин!

Источник: http://small-village.com/postroiki/barbekyu-iz-kirpicha-svoimi-rukami.html

Печь барбекю из кирпича является самым безопасным и надежным вариантом обустройства для летней кухни и домика гриль. Построить барбекю из кирпича своими руками поможет пошаговая инструкция, которая представлена на этой странице. Узнать о том, как сделать барбекю из кирпича можно и в видео, которое иллюстрирует вместе с фото представленный материал. Перед тем как сделать барбекю из кирпича своими руками, нужно внимательно рассчитать размеры и установить надежный фундамент. Чтобы мангал барбекю своими руками из кирпича был устойчивым и безопасным в плане пожарной безопасности, фундамент делается в соответствии с инструкциями.

При устройстве капитальной кирпичной печи в летней кухне следует помнить, что любая печь повышает пожароопасность и требует соблюдения всех норм и правил строительства. Это означает, что для ее сооружения необходимо использовать специальный огнеупорный шамотный кирпич, который устойчив к высоким температурам, но при этом является превосходным теплопроводником, достаточно быстро прогревая помещение. Важно правильно устроить вентиляцию печи. Необходимо на этапе сооружения фундамента в отведенном под печь месте выложить эту зону кирпичом. Также в дальнейшем при возведении крыши обязательно надо предусмотреть установку вытяжной трубы для удаления из пространства рабочей зоны жара и дыма и т. д.

Печь-барбекю может работать на электричестве, газе или топиться углем и дровами. Внешне она очень похожа на камин с топочным отделением, которое обычно находится на уровне пояса человека. Для барбекю в летней кухне требуется усиленный фундамент, а также важно правильно установить вытяжку, через которую будет удаляться жар и дым.

Печь-барбекю с варочной панелью на фото

Печь-барбекю может иметь разную комплектацию — в нее могут входить обыкновенная варочная панель или духовка, гриль или барбекю, столешница, место для дров и хранения посуды. Есть такие конструкции, включающие не только мангал, но и тандыр, казан, коптильню и другие элементы.

Если нужна многофункциональная большая печь-барбекю, лучше прибегнуть к помощи профессионалов, а вот небольшую печку вполне можно построить своими руками.

Вариантов сборных мангалов и кирпичных печей много. Ориентируясь на представленные модели, можно соорудить и что-то по собственному проекту. Главное — правильно все устроить, чтобы свести к минимуму опасность возгорания, особенно при строительстве стационарной кирпичной печи внутри помещения.

Самодельный барбекю из кирпича – это более солидный вариант стационарного мангала для обустройства летней кухни.

Он станет ее отличным украшением и, конечно, позволит приготовить более вкусную и разнообразную пищу. Перед тем, как построить барбекю из кирпича, нужно знать, что он тоже называется «мангал», и в стандартном плане конструкции должен включать три отсека.

Печь-барбекю из кирпича на фото

Конечно, строительство такого мангала обойдется дороже, но на кирпичах мясо получается намного вкуснее и полезнее. Долговечный и качественный кирпич стоит достаточно дорого, но можно сэкономить, выполняя все работы по сооружению мангала самостоятельно. В данном случае будет описываться наиболее простой вариант кирпичного мангала, который вполне по силам построить самостоятельно, даже не имея большого опыта.

Представленный вариант того, как построить барбекю из кирпича своими руками можно изменить, используя собственные размеры деталей или добавив в конструкцию какие-то дополнительные функциональные элементы. Можно соорудить навес над печью-барбекю для защиты от дождя, а рядом устроить столовую под деревом либо установить такую печь внутри летней кухни или снаружи неподалеку от нее.

В последнем случае в самой летней кухне будут располагаться весь необходимый кухонный инвентарь, а также мойка и холодильник. Располагать печь-барбекю снаружи летней кухни даже удобнее — меньше опасность пожара, на открытом воздухе не так жарко будет готовить в печи, а также и внутри летней кухни будет сохраняться прохлада, если только не планируется ее зимнее использование — тогда, естественно, печь устанавливается внутри.

Удобное место для печи-барбекю на фото

Для начала надо выбрать удобное место для печи-барбекю. Если она будет устраиваться снаружи, необходимо, чтобы расстояние от печи до дома или кухни не было большим, поскольку во время приготовления блюда придется постоянно что-нибудь приносить из кухни — посуду, воду и т. д.

Выбирая конструкцию барбекю, необходимо обратить внимание на стиль, наиболее подходящий к архитектуре всех строений на участке. Обязательно надо заранее определить размер и дизайн печи, где она будет размещаться (на открытом пространстве или внутри летней кухни), какой требуется под нее фундамент (в зависимости от составных частей конструкции).

Также на подготовительном этапе необходимо продумать футеровку топки, учесть форму и высоту дымохода, будет ли печь снабжена дополнителъно духовкой или коптильней, какое топливо планируется использовать (уголь, дрова, электричество, газ ).

Печи-барбекю с навесом на фото

Вопросов действительно много — требуется ли постройка навеса, защищающего печь от дождя, наличие дополнительного стола и ветрозащиты. А также, какой облицовочный материал будет использоваться, следует ли устанавливать отражатель тепла и поддон под уголь, какова будет конструкция вертела, решетки или жаровни, будут ли вставки из чугуна.

Общий вид печи-барбекю на фото

Все это необходимо продумать заранее и потом обязательно нарисовать общий вид барбекю с прорисовкой отдельных деталей и указанием их размеров. Также следует заранее найти место для размещения полок, поскольку они должны хорошо вписываться во внешний вид барбекю. Необходимо еще предусмотреть место для хранения посуды и запасов угля или дров.

При составлении плана-схемы барбекю в первую очередь надо учесть, что конструкция должна быть устойчивой. Также важно правильно расположить решетку для приготовления барбекю (для жаренья). Она должна находиться на такой высоте, чтобы было максимально удобно заниматься приготовлением пищи. Обычно решетка устанавливается на высоте 9-10 рядов кирпичной кладки.

Если решетка расположена слишком низко, придется наклоняться во время приготовления пищи, что очень неудобно. А если поставить решетку слишком высоко, придется высоко тянуться, и при этом лицо постоянно будет находиться близко к горящим углям.

Решетку и поддон под угли необходимо устанавливать на кирпичные выступы или на металлические стержни. Они должны быть съемными, поскольку их надо периодически чистить от ржавчины, а на зиму убирать на хранение в дом.

В барбекю можно использовать обычную решетку для кухонной плиты. При этом надо учитывать, что она должна быть большего размера, чем очаг с горящими углями, чтобы готовые барбекю можно было сдвинуть в сторону рядом с очагом, но в то же время поддерживать их в горячем состоянии. Решетку для жаренья нужно обязательно защитить от ветра. Под ней должна располагаться еще одна решетка, с более мелкими ячейками, на которой будут находиться горящие угли, а под ней поддон, в который будут падать перегоревшие угольки.

Посмотрите, как обустроить барбекю из кирпича своими руками на видео, где представлены все виды производственных элементов и даны советы мастеров:

Кладка барбекю из кирпича состоит из нескольких этапов — выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

  • песок;
  • цемент;
  • гравий;
  • бут;
  • арматурная сетка;
  • кирпич;
  • керамическая плитка;
  • мастерок.

В настоящее время можно купить уже готовые наборы для обустройства печи-барбекю. В стандартный набор входят собственно гриль-барбекю, поддон под древесный уголь и крепежные детали. Эти наборы можно использовать при строительстве барбекю из кирпича своими руками.

Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

Ряды нужно выкладывать в определенной последовательности — каждый следующий ряд смещать по отношению к предыдущему в шахматном порядке. Это так называемая кладка в полкирпича, которая должна обеспечить необходимую связку кирпичной кладки. Еще до начала кладки нужно натянуть шнуры, обозначающие положение будущей стенки барбекю, и с помощью мастерка нанести слой раствора. Сделать это нужно вдоль одной из стен. Затем на растворе следует сделать небольшие бороздки и приступить к кладке первого ряда кирпичей, проверяя его с помощью горизонтального уровня.

Всего потребуется выложить 8 таких рядов. Если в 3-м отсеке планируется разместить раковину, в 6-м ряду нужно оставить отверстие под слив.

Сначала необходимо построить перекрытия, объединяющие два соседних отсека будущей конструкции. Для этого требуется отрезать металлические уголки нужной длины и положить их сверху, а потом сделать такое же, но уже сплошное перекрытие из кирпичей в один ряд. Для кладки 2-го слоя обязательно нужно использовать жаропрочную глиняную смесь, предназначенную для печей и жаровен, поскольку сделать надежный мангал на одном лишь цементе невозможно.

Самый сложный этап работы — кладка непосредственно самой печи. Это может быть обыкновенная прямоугольная прямоточная печь без поддувала. Толщина ее задней стенки должна быть в три кирпича. Спереди необходимо оставить место для дверцы. С той стороны, где печь будет примыкать к жаровне, следует оставить отверстие в два кирпича.

Для решетки для жаренья и поддона для углей необходимо сделать выступы. При сооружении барбекю из кирпича своими руками порядовка играет очень важное значение. При кладке 5-го ряда нужно сформировать опорный выступ, а далее 6-й ряд кирпичей класть поперек — весь ряд кирпичей должен выступать и с одной и с другой стороны стенки. Следующие три ряда опять нужно класть в полкирпича. Таким образом, формируются выступы для решетки и поддона.

Иногда случается, что нет поддона нужного размера, который подходил бы по ширине кирпичных выступов, и тогда для его поддержания можно использовать металлическую полочку.

Потом 10-м рядом надо соорудить еще один выступ и сверху добавить еще три ряда по методу ложковой перевязки — это окончание основной части барбекю.

Если в устройстве печи будут использоваться металлические стержни для опоры барбекю, то во время кладки между 6-м и 7-м рядами надо выложить эти металлические стержни во всех трех стенках. Делать это следует таким образом, чтобы стержни выступали из стенок на 70-75 мм и на них можно было установить решетку с поддоном.

Стержни нужно продолжать укладывать до 10-го ряда в каждом последующем. Это требуется для того, чтобы устанавливать решетку для жаренья на необходимой высоте.

После этого остается лишь выложить прямоугольную жаровню и сделать трубу любой формы. Такая порядовка барбекю из кирпича применяется во всех без исключения подобных конструкциях.

Также необходимо устроить рабочую поверхность барбекю. Самым простым способом является сооружение невысокой — высотой в 6 рядов — стенки из кирпича.

Эту постройку нужно делать на отдельном ленточном фундаменте, который заливается параллельно боковым стенам. Такая небольшая стенка называется плинтусной. Выкладывать ее нужно так, чтобы кирпич ложился тычком.

После этого нужно вырезать фанерный лист и уложить его между выступом боковой стены и плинтусной стенкой. На лист следует настелить доски и покрыть их черепицей или керамической плиткой. Для покрытия рабочей поверхности можно использовать даже обычную тротуарную плитку.

Советы мастера

После завершения строительства барбекю и его рабочей поверхности необходимо приступить к обработке всех швов. Для этого используется цементный раствор, которым нужно заполнить все швы и тщательно втереть. Прежде чем раствор застынет, необходимо провести по швам расшивкой, чтобы придать им закругленность. Если в распоряжении мастера нет расшивки, можно сделать это с помощью обычного обрезка садового шланга.

Если плинтусная стена будет связываться с основным сооружением, то до шестого ряда конструкцию надо построить в виде буквы «Е», а далее продолжать кладку боковых и задней стенок самого барбекю. В итоге под решеткой с поддоном образуется ниша, которую потом можно использовать для хранения древесного угля или дров. Если этот проем оборудовать дверцей с ручкой, здесь вполне можно будет хранить посуду.

На этом основная функциональная часть печи будет построена, а далее конструкцию можно по желанию дополнить различными полочками и прочими элементами, декорировать по своему усмотрению и т. д.

Построенная печь должна «отстояться» в течение нескольких дней для полного затвердения раствора. Если в ней развести огонь до полного высыхания раствора, ее стены могут растрескаться.

В дальнейшем при эксплуатации печи необходимо после каждого приготовления пищи чистить барбекю, чтобы не накапливались грязь и жир, иначе в дальнейшем придется чистить печь капитально.

Строительство барбекю из кирпича не обязательно всегда связано с монолитным возведением всех конструкций. Можно построить печь для барбекю из кирпича своими руками в так называемом временном варианте. Это удобно, если нет места для постройки постоянного, стационарного строения. Такую печь при необходимости можно разобрать и сложить для хранения в специально предназначенном для этого месте, а потом снова собрать. Сделать это легко, поскольку строится такая печь без использования цементного или глиняного раствора. Это самая дешевая и быстро возводимая конструкция кирпичного барбекю. При этом она очень эффективна, ведь положенные без раствора кирпичи свободно пропускают кислород, который способствует лучшему и полному сгоранию древесного угля.

Форма такого барбекю может быть круглой, треугольной, квадратной, прямоугольной или шестигранной. Можно выбрать любую форму — это будет зависеть от собственного пожелания.

Посмотрите на странице фото барбекю из кирпича с мангалом, которые построены во временном исполнении и при этом позволяют готовить любые блюда на открытом огне:

Для строительства барбекю из кирпича потребуются следующие материалы:

  • доски для опалубки (необрезные);
  • рубероид;
  • кирпич огнеупорный для облицовки;
  • клинкер, соответствующий цвету кирпича;
  • цементный раствор;
  • металлическая труба диаметром от 15 см;
  • доски обрезные для столешницы;
  • лист металла для покрытия разделочного стола;
  • решетка для гриля;
  • металлический поддон для угля.

Для сооружения круглого барбекю кирпича понадобится примерно 100 штук, а при другой форме барбекю — немного больше.

Сначала нужно выбрать площадку и соорудить на ней ленточный фундамент. Он должен сохнуть примерно 3 дня, затем на него нужно положить рубероид и лишь, потом можно начинать строить стены печки. По желаемой форме нужно выложить первый ряд кирпичей, при этом между всеми кирпичами следует оставлять небольшие, примерно в 5 мм, зазоры. Следующий ряд кладется со сдвигом в полкирпича, чтобы обеспечить прочность стенки.

Когда таким образом будет выложено пять рядов, устанавливается металлический поддон для угля. Сверху нужно уложить еще два ряда кирпичей, а на них решетку для жаренья. Далее необходимо добавить для защиты от ветра арку в виде кирпичной беседки, т. е. соорудить защитные стены по бокам и позади барбекю.

Стандартная высота такой постройки должна равняться 9-10 рядам кирпичей. Рядом с печкой можно установить столешницу, чтобы удобнее было готовить пищу, неподалеку — стол, скамьи, шезлонг.

Источник: http://babushkinadacha.ru/dachnoe-stroitelstvo/kak-sdelat-pech-mangal-barbekyu-svoimi-rukami-iz-kirpicha-poshagovaya-instrukciya.html

Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.

Наряду с мангалами барбекю также считается одним из популярных методов приготовления пищи на открытом воздухе. Так же как и приготовление на открытом огне, этот способ позаимствован от наших предков, а все технологические тонкости готовки тесно переплетаются с особенностями конструкции и, связанным с ней, особым распределением тепла от горящих углей. Термин барбекю имеет одновременно два значения: это и особый метод приготовления еды, и сама конструкция очага для данного метода.

Современные инструкции часто смешивают проекты мангалов и барбекю, описывая их в виде конструкции для получения локального тепла от открытого огня с целью термической обработки сырых, преимущественно мясных, продуктов. На самом же деле гриль и барбекю отличны между собой настолько, что даже одни и те же продукты, приготовленные этими двумя способами, имеют различный вкус и аромат.

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Многофункциональная печь с барбекю и мангалом

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Несмотря на сложность обеспечиваемых процессов, конструкция самого простого каменного барбекю совершенно элементарна и доступна для повторения любому человеку, включая того, кто никогда не держал в руках кирпич. По сути, нужно просто организовать три кирпичных стенки и предусмотреть место установки поддона для угля и крепления решетки для приготавливаемых продуктов.

Строим барбекю из кирпича на даче

Но следует заботиться не только о функциональности, но и о внешнем виде конструкции. Поскольку на небольшом дачном участке каменное барбекю играет еще и роль ландшафтного украшения.

Простейшая конструкция барбекю представляет собой обычную кирпичную кладку, напоминающая в плане букву «П». Получается простой, но функциональный камин барбекю, своими руками сделать который можно очень быстро, и он идеально подойдет для отдыха на открытом воздухе.

Барбекю из кирпича простой конструкции

Как видно из фото, на внутренних стенках кладки обустроено несколько выступов для крепления металлического листа для угля и решетки для приготавливаемых продуктов. Вес такого каменного барбекю совсем невелик и поэтому он не нуждается в массивном капитальном основании. Фундаментом могут служить обрезки бетонных столбиков для ограды или виноградной подпорки. Высота конструкции определяется с точки зрения удобства приготовления.

Для универсальности в верхней части кладки есть еще выступы для шампуров, на которых можно жарить шашлыки. В этом случае и поддон для угля также ставится выше — на место решетки для барбекю.

Печи камины барбекю отличаются закрытостью постройки

Отсутствие высокотемпературной топочной камеры как таковой и низкая рабочая температура тления угля позволяет использовать для строительства обычный красный обожженный кирпич. Но, учитывая уличные условия эксплуатации, традиционный «печной» глиняный раствор для кладки не подойдет. Кирпичная кладка барбекю выполняется с применением строительной цементно-песчаной смеси с цементом хорошего качества.

Поскольку барбекю из кирпича строится на открытом воздухе, для защиты от ветра и непогоды имеет смысл организовать защитный колпак и невысокую вытяжку из-под него. Высота дымоходной трубы должна составлять не более полуметра, иначе возникающая тяга превратит барбекю в обычный мангал. Барбекю с колпаком и трубой можно устанавливать в летней беседке или на открытой веранде дома.

Колпак будет собирать дым и отводить его в дымоход, чем и обеспечит комфортное приготовление еды. Причем совсем необязательно выкладывать колпак с трубой из камня, с этой ролью прекрасно справится и железная конструкция. Только, для защиты от ветра, металл нужно надежно укрепить в кирпичной кладке на этапе строительства.

Простую печь барбекю своими руками собрать очень просто, но по своей функциональности она может не удовлетворять опытных и уверенных в себе мастеров. Если планируется постройка более сложной конструкции — объединить ее с барбекю в одной конструкции очень просто. На сельских подворьях и дачных участках часто можно встретить полноценные печи для летнего приготовления пищи, расположенные практически под открытым небом.

Усовершенствованная конструкция барбекю печи

В качестве примера рассмотрим порядовку универсальной уличной печи с плитой и барбекю. Но следует учитывать, что вес этой конструкции уже достаточно большой и, соответственно, под нее нужно закладывать отдельный ленточный армированный фундамент. На месте стыка плиты и жаровни рекомендуется усилить фундамент дополнительной поперечной связью.

Порядовка печи для барбекю Схема — строим печь для барбекю своими руками

  • подушка из песка и гравия — 25 см;
  • армированный бетон — 50 см;
  • высота поднятия фундамента над уровнем земли — 10-15 см.

Ширина фундамента — 70 см, причем он должен выступать за пределы кладки на 10-15 см.

После застывания бетона снимаем слой земли фундамента и заполняем его глиняно-гравийной смесью. Причем глина может быть не самого высокого качества, даже накопанная в соседнем овраге. Главное, чтобы она могла схватиться и образовать более или менее прочный слой.

Чтобы создать индивидуализируют экстерьер вместо кирпича кладку можно выложить из природного камня. Учитывая простоту конструкции — все это реально сделать своими руками, даже не имея достаточно опыта.

Необычные печи барбекю фото

Барбекю мангалы и печи — идеальный вариант для приготовления вкусной пищи на даче и проведения семейных выходных или пикника на открытом воздухе. К тому же, уличные печи камины барбекю считаются очень интересным и стильным украшением участка.

Источник: http://vsadu.ru/post/barbekju-iz-kirpicha-shemy-poryadovki-stroitelstvo.html

В летний период многие часто готовят еду на открытом воздухе. Это позволяет получить блюдо с прекрасными вкусовыми характеристиками, которое смогут оценить все присутствующие на пикнике. Тем более что при желании всегда можно построить барбекю своими руками, выбрав подходящий материал и место для строительства.

Чаще всего строительство барбекю осуществляется из кирпича. Этот материал обладает высоким уровнем свойств, позволяющим обеспечить достаточный уровень безопасности и надежности печи.

Прежде чем приступить к строительству, надо обязательно определиться с местом расположения. Оно должно быть пожаробезопасным. Зона барбекю на даче должна находиться в достаточном удалении от располагающихся на участке построек. При этом надо учитывать розу ветров: это позволит минимизировать риск случайного возгорания дома или иных строений.

Стоит обязательно позаботиться об отсутствии вблизи сухих кустов и деревьев, способных загореться в результате случайного попадания искр. Чаще всего печь располагают прямо перед домом или коттеджем.

Когда площадка будет выбрана и уточнена ее площадь – можно приступать к разработке чертежей. На этом этапе тщательно продумываются конструктивные особенности будущего барбекю, с учетом общих рекомендаций. Так, например, гриль барбекю не стоит располагаться ниже 65 см от пола.

Высоту расположения гриля стоит выбирать таким образом, чтобы им было удобно пользоваться. Печь барбекю располагают на 10 см ниже гриля.

При разработке чертежей стоит продумать такие мелочи, как месторасположение:

  • Дров и/или угля;
  • Щипчиков, лопаток, металлических щеток и других предметов, которые могут потребоваться в процессе эксплуатации печи;
  • Полочек и их размер.

Можно предусмотреть мангал, если планируете готовить шашлыки на шампурах. В таком случае построенное сооружение позволит приготовить все возможные типы мясных блюд.

Прорабатывая дизайн сооружения, надо обязательно учитывать особенности стилистического оформления всех располагающихся рядом сооружений. В таком случае построенное барбекю сможет гармонично вписаться в окружающее пространство, став настоящим украшением приусадебного участка, если печь будет располагаться на улице.

При разработке чертежей кроме конструктивных особенностей в обязательном порядке расписывается схема кладки барбекю из кирпича. Это делается с целью исключения возможных ошибок в процессе выполнения работ.

фотография барбекю из кирпича

фото дачной беседки с барбекю

Готовый чертеж позволит подсчитать необходимое количество материала и его вид. Кирпич потребуется двух видов: облицовочный и огнеупорный.

При выборе последнего вида предпочтение желательно отдать шамотному, который традиционно используется при строительстве печей. В его составе большое количество глины, что позволяет на протяжении всего периода эксплуатации печи выдерживать воздействие достаточно высоких температур.

Облицовочный материал должен обладать достаточным уровнем прочностных свойств.

Кроме кирпича для строительства потребуются растворы, замешиваемые из красной глины, песка и цемента. Для укладки шамотного кирпича традиционно используется глиняный раствор, в состав которого кроме глины входит цемент (М200), песок, вода.

После тщательно перемешивания раствор можно использовать при укладке кирпича. Облицовочный материал укладывается на раствор из песка и цемента.

Строительство всегда начинается с устройства фундамента, чаще всего монолитного ленточного, не требующего сильного заглубления. Для этого:

Залитый состав обязательно утрамбовывают, предпочтительно при помощи вибратора. При отсутствии специального оборудования можно обеспечить достаточное уплотнение путем постукивания по боковым доскам опалубки.

Выполнение последующих работ можно начинать только после того, как основание полностью застынет. Как правило, для этого требуется около двух суток. При этом последовательно:

Тщательно расписанная при разработке чертежей порядовка позволит правильно выложить пьедестал. Кладка кирпича производится в шахматном порядке на расстоянии 4 см от края основания.

Для тех, кто строит барбекю своими руками впервые, очень кстати придется пошаговая инструкция, в которой расписано количество кирпичей, укладываемых в каждом ряду. В процессе работ важно обеспечить горизонтальность и вертикальность всех укладываемых слоев.

Размеры пьедестала могут быть различными. Чаще всего барбекю для дачи имеет «ногу» 0,5–0,6 м на 0,6 м. Высота пьедестала около 0,6 м, но при этом обязательно учитывается рост владельцев дома: возможно добавление еще пары слоев, но не более.

После пьедестала выкладывается топка. Как правило, ее ширина составляет около 6 кирпичей при глубине 3 кирпича. Учитывая, что на шамотную кладку укладывается облицовочная, то шамотный кирпич укладывается в два ряда. В местах перекрытий предусматриваются арматурные прутья для обеспечения достаточно прочности и жесткости сооружения.

Если конструктивные особенности печи предусматривают наличие бетонного основания у топки, то его обязательно армируют. Для этого монтируется специальный каркас до заливки бетона.

На этом этапе также стоит залить бетоном все имеющие пустоты внутри пьедестала. После этого делается перерыв в работе на время, достаточно для застывания залитого бетона.

Для устройства печной трубы традиционно используется шамотный кирпич. Его укладывают на глиняный раствор. С обратной стороны печи предусматривается специальный зуб, служащий для усиления тяги. Внутри устанавливается задвижка.

Когда труба будет готова, сооружается крыша дымохода: по углам формируются столбики высотой в полкирпича, на который устанавливается бетонная плита высотой 5 см. Возможны и другие варианты, в зависимости от общего дизайна печи.

Теперь можно приступать к заключительному этапу. На этой стадии производится декоративная отделка, позволяющая обеспечить привлекательность возводимого сооружения. Для этого можно использовать не только облицовочный кирпич, но и натуральный камень.

Последний способен обеспечить долговечность возводимого сооружения. Также производится заливка бетонной столешницы, если таковая предусмотрена, и подводится освещение.

Чаще всего для строительства уличных печей используется кирпич или бетон. Однако не все ясно представляют, как сделать барбекю своими руками из такого материала, так как никогда не занимались кладкой кирпича. В таком случае можно использовать для изготовления другие материалы, например, металл.

Сделать его можно по-разному. Очень часто встречается барбекю из газового баллона. По своим прочностным характеристикам такое изделие практически сопоставимо с изделиями, изготавливаемыми в производственных условиях, но обходится значительно дешевле. Особенно если изготавливается из подручных материалов, например, уже ненужного баллона емкостью от 50 л.

Для этого его, предварительно убедившись в отсутствии внутри газа, разрезают на две части. Учитывая, что толщина стенки не более 3 мм, можно воспользоваться обычной болгаркой. Для этого:

  1. Отступив от дна 3 см, проводим по окружности мелом линию.
  2. Определяемся с тем, какая часть баллона будет верхней, а какая нижней.
  3. Делаем разрез по проведенной мелом полуокружности в верхней части.
  4. Проводим мелом продольные линии от начала и конца полуокружности.
  5. Делаем разрезы вдоль проведенных линий.
  6. В верхней части баллона проводим полуокружность между разрезами и отрезаем крышку от основания будущего барбекю.
  7. Сверлим отверстия под петли и фиксируем их заклепками в нужном положении. Для надежности привариваем петли к основанию.
  8. Закрепляем болтами ручки крышки и другие необходимые аксессуары.
  9. Ножки крепим болтами и привариваем к основанию.
  10. Внутри баллона привариваем уголки, предназначенные для установки решетки.
  11. Предусматриваем специальные вырезы для установки мангалов.
  12. Для обеспечения горения и тяги в днище просверливаются отверстия.

Барбекю из металла, несмотря на ряд преимуществ, например, доступность и простоту, имеет определенные недостатки:

  • Сложность изготовления вследствие возможного взрыва при нарушении технологии резки;
  • Отсутствие на поверхности термостойкого покрытия, что не может не сказаться на сроке службы;
  • Сильный нагрев печи в процессе эксплуатации.

Учитывая, что уличные барбекю чаще всего используются для приготовления мяса, стоит обязательно позаботиться о наличии соуса, способного придать готовому блюду неповторимый вкус.

Можно, конечно, приобрести готовый, но стоит обратить внимание на следующий рецепт, в домашних условиях который приготовить не составит особого труда. Для этого потребуется:

  • Кетчуп (полстакана);
  • Сахар коричневый (треть стакана);
  • Уксус яблочный (столовая ложка);
  • Соус соевый (две чайные ложки);
  • Соус вустерширский (две чайные ложки).

Все ингредиенты необходимо тщательно смешать в любой емкости. Готовый соус можно также использовать в процессе приготовления мясного блюда.

При желании всегда можно добавить различные специи, которые несколько изменят вкус соуса. Чаще всего это лук и чеснок, а также различная зелень, в большом количестве выращиваемая на дачных участках. В таком случае основное блюдо получится еще более вкусным, насыщенным, и, главное, полезным.

Таким образом, барбекю своими руками при желании сможет сделать каждый. Надо лишь учитывать выше обозначенные рекомендации – и все обязательно получится.

Источник: http://dimdom.ru/barbekyu-iz-kirpicha-svoimi-rukami.html

Комментарии

Комментирование отключено.
