Монтаж мансардного окна своими руками — как правильно установить мансардное окно - Строительство и ремонт

Монтаж мансардного окна своими руками — как правильно установить мансардное окно

Содержание

.

Установка мансардных окон — инструкции

10 секретов правильного монтажа

Инструкции по монтажу

Для того чтобы при установке мансардных окон и других изделий марки FAKRO не возникало затруднений, а конструкции служили долго и были безопасными, монтаж нужно выполнять по инструкции. У вас не возникнет проблем с поиском нужного вам документа – все они собраны в этом разделе сайта.

Открыв документ, посвященный той или иной продукции, вы найдете:

  • техническое описание мансардных окон, чердачной или другой конструкции;
  • подробные иллюстрации;
  • последовательность этапов правильной установки окна в крышу или другого изделия марки FAKRO;
  • иные полезные материалы, содержание которых зависит от описываемой конструкции – например, правила ухода за фурнитурой для продления срока ее службы.

Обратите особое внимание на видеоролики, которые мы записали и смонтировали специально для вас. Установка мансардных окон на видео показана максимально наглядно и доступно, это же касается и другой продукции марки FAKRO.

Охвачен практически весь ассортимент

На этой странице сайта вы найдете инструкции по монтажу практически всех конструкций, выпускаемых компанией FAKRO:

  • мансардных окон;
  • сервисных окон, предназначенных для обеспечения выхода на крышу;
  • окладов для окон и дымовых труб;
  • чердачных лестниц;
  • гидропароизоляционных пленок;
  • рольставен, жалюзи, автоматических систем управления и многого другого.

Также вы можете ознакомиться с ВИДЕОИНСТРУКЦИЯМИ. Смотреть ->

Источник: http://www.fakro.ru/servis/instrukcii-po-montazhu/

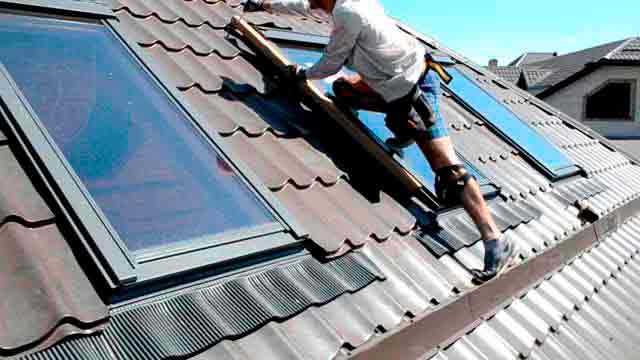

Монтаж мансардных окон в металлочерепицу: этапы и советы

Мансардное окно — весьма ответственная часть конструкции кровли. Неправильная установка или слабая гидроизоляция сведут на нет все усилия по возведению крыши, поставив под угрозу комфортное существование не только в мансардном этаже, но и во всем доме.

Именно поэтому новичкам браться за самостоятельную установку мансардных окон не рекомендуют, им лучше обратиться к специалистам. Тем же, у кого уже имеется опыт строительных работ, при соблюдении инструкции и изложенных ниже правил, эта задача окажется вполне по силам.

Набор инструментов

Перед началом работ домашнему умельцу следует запастись такими инструментами и материалами:

  • Молоток
  • Отвес
  • Гвоздодер
  • Пила
  • Ножовка
  • Дрель
  • Шуруповерт
  • Степлер строительный
  • Уровень
  • Маркер
  • Гвозди
  • Саморезы
  • Обрезная доска, сечение которой соответствует сечению стропильной ноги

Часть инструментов для монтажа мансардных окон металлочерепицы

Место установки и размеры окна

Максимально допустимая ширина мансардного окна должна быть на 80 — 120 мм меньше проема между стропилами. Если стропильные ноги расположены с небольшим шагом, устанавливают два окна в соседних нишах или через одну.

Высоту установки окна определяют, исходя из способа его открывания и угла наклона кровли. В крутых крышах его лучше размещать в нижней части, в пологих — в верхней. Окна с нижним расположением фурнитуры устанавливают на высоте 1200 — 1300 мм, с верхним — на высоте 1000 — 1100 мм.

Порядок работ

Установку мансардного окна следует начинать после монтажа кровельного пирога, но до того, как будет выполнена внутренняя отделка помещения.

Прежде всего границы будущего проема следует обозначить маркером на гидроизоляционной пленке. При этом от каждой стропильной ноги следует отступить не менее 40 мм, а если есть возможность — 60 мм или более.

Когда границы установки будут прорисованы, от них отступают по 200 мм и только теперь делают вырез. Таким образом, с каждой стороны отверстия остается 20-сантиметровый запас гидроизоляции под металлочерепицу. Его следует отогнуть внутрь помещения.

Далее необходимо выполнить проем в кровельном материале. Для этого его прорезают. Обрешетку срезают так, чтобы линия среза отстояла от боковой поверхности стропила на 20 мм.

Закрепление монтажного бруса

Монтажный брус изготавливают из той же доски, из которой выполнены стропила крыши. Его крепят между стропилами под оконным проемом, при этом зазор между брусом и обрешеткой должен составлять 80 — 100 мм.

Монтажный брус должен занимать строго горизонтальное положение, поэтому правильность его установки контролируют с помощью строительного уровня.

После закрепления бруса к нему с помощью степлера прибивают нижний край гидроизоляционной пленки.

Прежде чем начать установку рамы, боковые края гидроизоляционной пленки следует вытянуть наружу, а верхний ее край — прибить степлером к обрешетке над проемом.

Раму освобождают от створки и оклада, после чего к ее верхней части степлером прибивают отрез минераловатного утеплителя. Фрагмент теплоизолятора, предназначенный для утепления нижней части окна, необходимо закрепить на монтажном брусе. Теперь раму можно устанавливать в проем, руководствуясь предоставленной производителем инструкцией.

Совет: при установке рамы оставьте верхние кронштейны слегка свободными. В дальнейшем это даст возможность скорректировать ее положение.

После установки рамы прикрепленный к монтажному брусу утеплитель нужно плотно прижать к проему и закрепить степлером.

Порядок монтажа и демонтажа оконной створки подробно описан в инструкции от производителя.

После установки створки на место, проверяют, насколько хорошо она прилегает к раме. Обнаруженные перекосы устраняют, корректируя положение рамы, после чего все кронштейны надежно фиксируют.

На завершающем этапе по обеим сторонам от проема укладывают и закрепляют утеплитель, а боковые фрагменты гидроизоляции прибивают к раме, удалив лишний материал.

В верхней части оконного проема удаляют обрешетку так, чтобы в освободившемся месте можно было установить дренажный желоб. Под него заводят предварительно подрезанную гидроизоляцию кровли. Если все сделано верно, то дождливую погоду вода с расположенного выше проема участка крыши будет стекать с гидроизоляции в желоб, не попадая на окно.

Далее вокруг окна укладывают поставляемый в комплекте гидроизоляционный фартук.

Совет: используйте только те аксессуары, которые предназначены именно для вашей модели окна. Даже незначительные несоответствия, малозаметные на первый взгляд, в дальнейшем могут привести к появлению протечек.

Фартук крепят к раме степлером, затем его заводят внутрь мансарды и прикрепляют таким же способом к стропилам, монтажному брусу и обрешетке. Верхний край гидроизоляционного фартука должен находиться под дренажным желобом.

Завершающим штрихом является восстановление кровельного покрытия в нижней части окна.

Монтаж оклада начинают с установки нижнего гофрированного фартука, который крепят вокруг после того как накрыли крышу металлочерепицей. Затем такой же фартук устанавливают сверху и только потом — по бокам. Когда все будет готово, на окне закрепляют накладки. Все элементы оклада следует прикрепить к обрешетке и раме.

Эта операция во многом зависит от конструкции окна и оклада, поэтому ее выполнение следует максимально точно согласовывать с инструкцией производителя.

Совет: для уплотнения зазоров между рамой и проемом используйте только специальные кровельные герметики. Обычная монтажная пена быстро разрушается под воздействием УФ-излучения, теряя при этом свои гидроизоляционные качества.

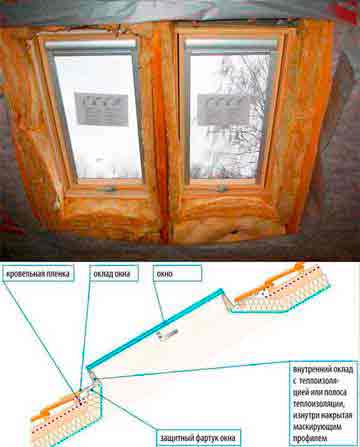

От правильности монтажа откосов внутри мансардного помещения зависит циркуляция теплого воздуха в зоне окна.

Нижний откос следует располагать вертикально, то есть перпендикулярно полу. Верхний — горизонтально.

При нарушении технологии окно не будет обдуваться потоком теплого воздуха, что приведет к образованию конденсата на стекле. После установки откосы следует должным образом утеплить.

Совет: утепление откосов должно быть достаточно эффективным, лучше всего для этого использовать хороший слой минеральной ваты. Начинающие умельцы часто недооценивают этот момент, предпочитая обходиться материалами типа пенофола. Это также может спровоцировать процесс конденсации влаги на поверхности откосов.

Как видно, установка мансардного окна не включает каких-либо сверхсложных операций. Главные правила остаются неизменными: тщательность, аккуратность, отсутствие спешки и соблюдение всех пунктов инструкции. Придерживайтесь их, и в вашей мансарде всегда будет достаточно света, тепла, а значит и уюта.

После установки мансардного окна можете перейти к монтажу других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает вентиляцию крыши.

Далее необходимо осуществить монтаж снегозадержателей на металлочерепицу. В данной статье описан процесс его установки. Снегозадержатели на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Видео про установку мансардного окна в металлочерепицу

Два видео. Первое показывает установку окна в готовую кровлю, второе — инструкция по монтажу по-этапно.

Источник: http://megabeaver.ru/materials/metallocherepica/elementy-metal/montazh-mansardnyx-okon-v-metallocherepicu-etapy-i-sovety.html

ИНСТРУКЦИЯ ПО МОНТАЖУ МАНСАРДНЫХ ОКОН VELUX

АКСЕССУАРЫ ДЛЯ УСТАНОВКИ
Комплект для гидро- и теплоизоляции BDX-2000

ВЕЛЮКС предлагает 10 лет гарантии на купленное вами мансардное окно ВЕЛЮКС, если оно правильно установлено согласно инструкции в конструкцию кровли с использованием оклада ВЕЛЮКС и комплекта для гидро- и теплоизоляции BDX-2000.

Для получения этой гарантии Вы должны документально подтвердить покупку:
Мансардного окна ВЕЛЮКС.
Оклада ВЕЛЮКС.
Комплекта для установки ВЕЛЮКС BDX-2000.

Источник: http://krona-msk.ru/krovelnye_raboty/ystanovka_mansardnyh_okon/tehnologiia_montaja_/

Установка мансардных окон своими руками

  • 1 Основные правила установки
  • 2 Виды окон
  • 3 Что включает комплектация
  • 4 Выбор места для оконной конструкции
  • 5 Монтаж
  • 6 Установка оклада
  • 7 Видео

Желание увеличить метраж полезной площади сделало мансарду очень популярным помещением. Пространство, бывшее темным холодным чердаком, благодаря переделке и утеплению становится полноценной комнатой, ее освещение могут обеспечивать не только окна на фронтоне, но и на скатах крыши. Монтаж такого источника освещения довольно сложен, но, желая сэкономить средства, домовладельцы, имеющие небольшой опыт работы со строительными инструментами, стремятся выполнить его самостоятельно. Правильный выбор и установка мансардных окон своими руками с соблюдением технологических норм обеспечат качественную теплоизоляцию и отсутствие протечек.

Основные правила установки

Между стропилами

  1. Крепеж мансардного окна выполняется не к обрешетке кровли, а к стропилам.
  2. Расстояние от оконного проема до стропил не должно быть меньше чем 3 см.
  3. Нижнюю часть окна предпочтительнее разместить на горизонтальной балке.
  4. Створка мансардного окна надевается после установки его коробки.
  5. Требуется утепление оконной конструкции.
  6. Правильная установка увеличивает освещенность на 40%.
  7. Герметичность окна имеет огромное значение, так как на него приходится высокая нагрузка от атмосферных осадков.
  8. Оклад окна подбирается в соответствии с видом кровли.

Монтаж оклада

Окно в мансарде может размещаться вертикально, с обязательным устройством отдельной крыши, и наклонно — в скате кровли. В качестве материала для оконных рам могут использоваться твердые сорта древесины, пластик или алюминий.

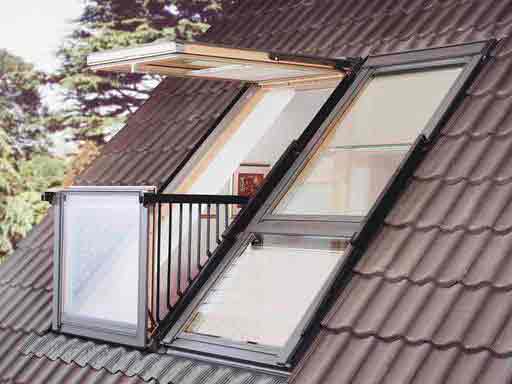

Балконное мансардное окно

  • Прямоугольные окна для мансард выпускаются с поворотной рамой, глухая конструкция изготавливается под индивидуальный заказ.
  • Конструкция из наклонного и вертикального окна позволяет при открывании обоих выходить на балкон.
  • Составное окно: его верхняя часть подвижна, а нижняя — глухая, она служит для увеличения площади освещения.

Вертикальные мансардные окна

Когда скаты кровли очень крутые и сквозь мансардные окна невозможно обозревать окрестности, под ними устанавливаются вертикальные конструкции.

Что включает комплектация

Комплектация

Устройство окна для мансарды сложнее, чем обычного, в его конструкцию входят:

  • Рольставни или маркизет, используемый для обеспечения наружного затемнения.
  • Оклад, защищающий оконную конструкцию от воздействия атмосферных осадков.
  • Рама и стеклопакет, заполненный инертным газом.
  • Уплотнитель, служащий для гидроизоляции.
  • Внутренние откосы.
  • Дренажный желоб.

Выбор места для оконной конструкции

Важно, где установить

Специфика расположения мансардного окна требует учета некоторых нюансов: ширина конструкции должна быть меньше пролета между стропилами, если хочется получить больше света, то необходимо установить несколько окон. Высота установки должна обеспечить возможность управления створкой при помощи ручки, ее среднее значение — 80–130 см.

Установка оконного проема над радиатором исключит появление наледи.

Угол наклона скатов также оказывает влияние на размещение окон, на пологой кровле они располагаются выше.

Монтаж окна

Перед тем как установить мансардное окно, необходимо выполнить разметку места под него. Она производится изнутри помещения. От стропил отступается по 3 см, намечается нижний предел окна, откладывается дополнительно 9 см для кровли с высоким профилем и 6 см — для плоской. Отметив верхнюю границу, соответствующую высоте модели, отмечаем вверх еще 7 см. Гидроизоляционное полотно разрезается с запасом в 20 см и заворачивается внутрь. Если кровельное покрытие уже установлено, его нужно срезать, также убирается обрешетка.

В некоторых случаях можно выполнить монтаж так:

На обрешетке

На дополнительных брусках

В нижней части проема прибивается брус, ориентированный по горизонтали, в верхней части — планка, параллельная обрешетке.

Над верхней планкой крепится заводской дренажный желоб для отведения осадков, его устанавливают под небольшим углом. Если такого элемента нет в комплекте, его роль может исполнить конструкция из полосы гидроизоляции.

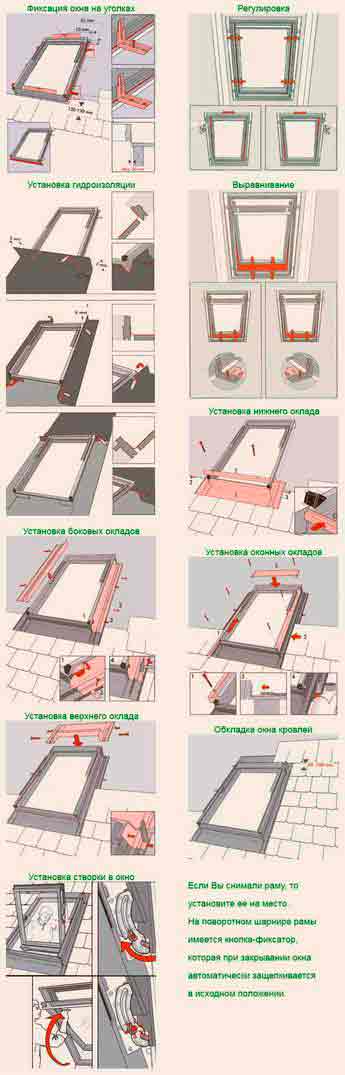

Схема монтажа мансардных окон Velux

Чтобы не повредить стекло и фурнитуру в процессе установки, рекомендуется снять створку. Далее выполняется монтаж рамы, согласно инструкции изготовителя. В просверленные отверстия вставляются кронштейны, входящие в комплект. На верхнюю часть рамы степлером крепится полоса минеральной ваты для утепления. К монтажному брусу внизу конструкции также крепится полоса утеплителя. Рама устанавливается в проем и крепится за уголки саморезами. Закручивание верхнего крепежа выполняется не полностью, оставляется возможность для выравнивания.

Установка гидроизоляционного фартука

Теперь створка возвращается на место и проверяется равномерность зазора со всех сторон прилегания. Убедившись в правильной установке створки, выполняем надежное закрепление саморезов в верней части, а стекло снова снимаем. Оставленные части гидроизоляции крепятся под уплотнитель окна скобами, вокруг окна раскладывается гидроизоляционный фартук, верх которого заводится под желоб.

Установка оклада

Работы по монтажу частей оклада начинаются с установки под окном гофрированного фартука. После этого закрепляются боковые элементы, которые необходимо вставить в нижнюю часть до щелчка. Завершает процесс верхняя накладка. Все части крепятся к раме саморезами и плотно стыкуются между собой. Далее укладывается кровельный материал.

Установка створки

Пришло время окончательной установки створки на место, мансардное окно установлено.

Смотрите обучающее видео по монтажу мансардного окна Velux:

Источник: http://kakpravilnosdelat.ru/ustanovka-mansardnyh-okon-svoimi-rukami/

Установка мансардных окон своими руками

Как правильно установить мансардное окно

  1. Перво-наперво запомните: мансардное окно крепится не к обрешётке, а к стропильной системе (вертикальные стропильные балки).
  2. Если в конструкции стропильной системы есть поперечные горизонтальные балки, то нижнюю часть окна лучше располагать на них . Также можно ориентироваться на рейки обрешётки.
  3. Расстояние между оконной коробкой и стропилами не должно быть менее 3 см с каждой стороны . Это расстояние необходимо для выравнивания мансардного окна.
  4. Для облегчения монтажа можно под нижней частью окна установить горизонтальную балку к стропильной системе.
  5. Монтаж мансардного окна. Уровнем выравниваем нижнюю часть окна и прикручиваем уголки (не до конца) саморезами (должны быть в комплекте).
  6. Стараемся выровнять длину окна параллельно стропилам и закручиваем саморезы в продолговатых отверстиях на крепёжных уголках (тоже не до конца, чтобы впоследствии можно было точно отрегулировать положение оконной коробки).
  7. Когда мансардное окно уже самостоятельно держится , нужно выровнять его положение так, чтобы расстояние между рамой и стропилами с боков было примерно одинаковым.
  8. После окончательной регулировки и проверки со всех сторон болты можно закрутить полностью.
  9. Укладка гидроизоляционного материала. Он должен полностью обрамлять оконную коробку с нахлеёстом на боковины рамы. Порядок укладки идёт снизу вверх. Сначала нижняя часть материала подгоняется к раме с нахлёстом, в боковых выступах делается надрез, чтобы приложить их к крыше. Затем добавляются боковые изоляционные листы с нахлёстом на боковины рамы. Верхние и нижние выступающие части надрезаются снизу и сверху и заводятся под первый нижний изоляционный лист, а сверху на боковину коробки. Верхний лист укладывается так же, как и нижний, только уже поверх боковин (надрезы на краях делаются так, чтобы наложить их на боковые листы). В итоге все места накладок изоляции друг на друга прикручиваются саморезами.
  10. Если у вас профильная кровля , то перед установкой окладов под мансардным окном нужно прибить тонкую рейку для того, что бы закрепить на ней мягкий гофрированный фартук, который будет плавно ложиться на профиль. Рейка располагается на расстоянии 10 см от нижнего края оконной коробки, и выступает по бокам на 30 см.
  11. Установка окладов. Для начала запомните: если ваши оклады фиксируются защёлками, кляммерами или задвижками, то дополнительные механические крепления (гвозди, саморезы) не требуются. Так же, как и с изоляцией, сначала монтируется нижний оклад (сверху на кровлю). На него сверху надевается фиксирующая накладка для мансардного окна. Оклад и накладка закрепляются с помощью прилагаемых саморезов в подготовленные отверстия. Боковые секции нижнего оклада прибиваются к раме короткими гвоздями (2 см). Боковые оклады вставляются в нижний оклад до упора (специальные надрезы можно загнуть наружу для усиления крепления). Боковые оклады также прибиваются к оконной коробке гвоздями, а к обрешётке или стропилам при помощи кляммеров. Если у вас мягкая или плоская кровля, то боковые кромки окладов можно слегка примять, чтобы не поднимать кровельный материал. Перед верхним окладом нужно установить на мансардное окно накладки и прикрутить саморезами через специальные отверстия. Верхний оклад устанавливается просто: с боков прикручивается к окну саморезами, к обрешётке крепится кляммерами.
  12. Если у вас мягкая или плоская кровля , то её с боков можно укладывать на оклад только при помощи битумных материалов. Профильная кровля заводится на бока так, чтобы она заканчивалась целой верхней дугой. А сверху кровлю нужно заводить на оклад с отступом от него 6-10 см.
  13. Стык окладов с кровельным материалом обязательно нужно изолировать герметиком , идущим в комплекте, либо другой клеящей лентой.
  14. После установки мансардной коробки на неё надевается створка (или стеклопакет, если окно глухое).
  15. Утепление окна можно проводить изнутри , подсовывая утеплитель по периметру (минераловата) и закрывая его снаружи от конденсата фольгированным теплоизоляционным слоем. Со сторон откосов утеплитель тоже укладывается.
  16. На утеплитель надевается пароизоляция. Как правило, на ее концах есть защёлки для крепления к мансардному окну. В местах отходя пароизоляционного фартука можно сделать дополнительные крепления саморезами или герметиком.

Как правило, в мансардном окне устанавливаются черновые откосы, которые впоследствии закрываются общей отделкой помещения. Сделать такие откосы несложно: нужно просто разметить длину, ширину и углы для верхнего и бокового откоса.

Откосы для треугольных мансард устраиваются таким образом, чтобы нижний откос смотрел вертикально вниз, а верхний горизонтально. Мансарды с ломаной крышей могут иметь не сильные откосы.

Не забывайте, что под мансардным окном должно быть отопление.

Стоит учитывать, что от разных производителей способы монтажа могут немного отличаться.

Источник: http://gold-cottage.ru/okna/ustanovka_mansardnyh_okon_svoimi_rukami.html

Монтаж мансардных окон их виды и установка своими руками

Использование пространства под крышей в качестве дополнительного жилого помещения находится сегодня на пике популярности. Это несложно объяснить.

Довольно долгое время соотечественники использовали чердак вместо кладовки, складирую там старые и ненужные вещи. К счастью, домовладельцы поняли, что эту площадь можно использовать с гораздо большей пользой. Это отличное место для обустройства там спальни, бильярдной, кабинета, детской или мастерской. Добротно обустроенная мансарда по своим эксплуатационным качествам фактически не отличается от других помещений жилища, и является вполне полноценным дополнительным этажом.

Мансардные окна

Как и любое другое жилое помещение, мансарда нуждается в естественном освещении, и, соответственно, в окнах.

Устройство и монтаж окон своими руками часто позволяет хозяевам строения заметно сэкономить на проведении необходимых манипуляций. Любители делать все собственноручно могут изучить в теории особенности монтажа подобных окон, и справиться с ним своими силами.

При тщательном изучении теории и грамотном подходе, такой монтаж считается не таким уж сложным мероприятием. Если у домовладельца полностью отсутствуют навыки строительных работ, то данное мероприятие лучше доверить профессионалам.

Освещенность окон от крыш

Если мансарда имеет достаточно большую площадь, то окна во фронтонах не смогут обеспечить качественное освещение. Эта проблема решается установкой в скат крыши специальных мансардных окон.

Специалисты убеждены, что грамотно сделанное и выбранное окно увеличивает количество пропускаемого света на величину до 40%. Кроме прочего, заметно улучшается качество вентиляции и проветривания помещения. Окна облагораживают помещение, делают его более обжитым, уютным и элегантным.

Мансардные окна: виды и типы

На мансардном этаже вполне можно использовать различные виды окон. Простейшая конструкция – обычные окна вертикальные, по факту мало чем отличающиеся от традиционных фронтальных окон. Их располагают на самом фронтоне дома или в особой выносной конструкции, в скате кровли (нередко ее называют скворечником). Эти окна довольно эстетично выглядят, украшают внешний вид, но не слишком функциональны: пропускают не так много света.

Мансардные окна наклонные. Это, своего рода, вызов природным стихиям. Они способны пропускать на 40% больше света.

Монтируют их на одном уровне со скатом кровли, между собой они подразделяются по типу конструкции, способу открывания и материалу. Для изготовления мансардных окон применяют древесину высокого качества, алюминиевый или ПВХ-профиль.

Окна из натурального материала предпочтительны для помещения с нормальной влажностью – кабинетов, спален, гостиных и прочее. Там же, где уровень влажности значительно повышен, лучше использовать пластиковые изделия, более устойчивые к воздействию агрессивных сред, плесени и влажности. По своим конструкциям мансардные окна могут заметно отличаться. В зависимости от свойственных им характерных особенностей их классифицируют следующим образом.

Квадратные

Окна стандартные квадратные или прямоугольные. Такие типы пользуются особенным спросом, и выбираются чаще всего.

Окно состоит из глухого стеклопакета, а может состоять из рамы со створкой. Рынок насыщен различными модификациями изделий с поворотными створками, а продукция с глухими стеклопакетами изготавливается обычно под заказ.

Окна балконные. Это особая конструкция, выглядит как наклонное окно в скате, сбоку которого или под ним расположено окно вертикальное.

Оба они могут открываться: вертикальное – вниз или в сторону, как обычное, наклонное – вверх. Такая хитрая конструкция составляет балкон, на который можно выходить.

Нижний элемент под окном наклонным. Представляет собой небольшое глухое окно под створкой, которая открывается. Применяется тогда, когда высоты ската оказывается недостаточно для установки двух окон, друг над другом. Одного же явно не достает для полноценного освещения.

Верхний элемент – надставки. Чаще всего применяется как специальный декоративный элемент, расположенный над наклонным окном. Он может иметь треугольную или округлую форму. С помощью надставок добиваются более гармоничных сочетаний.

Окна карнизные.

Их применение является целесообразным в тех случаях, когда пристенок в мансарде слишком высокий, и он не позволяет смотреть в наклонное окно. Исправляется ситуация следующим образом. Под окном устраивается открывающееся вертикальное окно, конструкция которого открывает пейзаж в расположенном мансардном окне.

Туннель световой. Используется в нашей стране пока еще довольно редко. Его монтируют в месте ската, не имеющем с помещением прямого контакта. Светоотражающий туннель (его роль обычно играет труба) соединяет его с тем помещением, которое нуждается в дополнительном освещении. Там располагается специальный, рассеивающий свет плафон.

Мансардные окна также подразделяются по способу открывания:

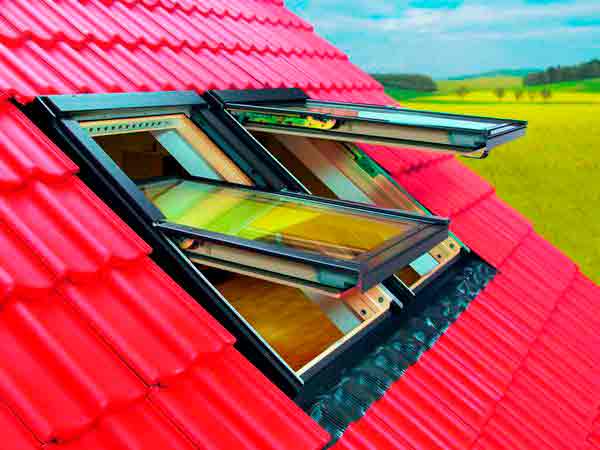

  • створка с центральной осью поворота. Свободно прокручивается на 180 градусов, значительно облегчая все манипуляции (например, мытье);
  • ось поворота приподнята. У такого окна ось находится на 2/3 расстояния от его низа;
  • ось поворота комбинированная. Состоит из приподнятой и центральной осей: центральная вся прокручивается, верхняя позволяет окну открываться наружу на 45 градусов;
  • ось поворота боковая. Другое название – мансардные люки, так как они могут играть роль выхода на крышу. Открываются по-обычному;
  • ось поворота нижняя. С такой осью изготавливаются исключительно створки для окон балконных. Они открываются строго вперед.
  • оснащенные дистанционным управлением. В чересчур высоких помещениях до окон трудно дотянуться, чтобы открыть их. В таких случаях используют работающий от сети пульт. К месту монтажа такого окна необходимо подвести линию электросети.

Какое окно в мансардной крыше предпочтительней?

Чердачные окна

При выборе следует исходить из особенностей конструкции кровли, параметров самого помещения мансарды, а также требований к удобству их использования.

Скажем, высота «стен» помещения, и показатель наклона ската, непосредственно влияют на то, где будет установлено окно – в каком месте, и на какой высоте. Соответственно, и какой из него возможен обзор.

Размер и устройство Мансардных окон

Любое мансардное окно – достаточно сложная конструкция, и это понятно. Оно будет эксплуатироваться в самых разных условиях, нередко достаточно жестких и сложных. Воздействие снега, ветра, ливня, града может быть усилено спецификой расположения оконной плоскости под углом. Для обеспечения устройству необходимой прочности изготовители используют особое, сверхпрочное стекло, которое легко выдерживает повышенное давление.

Существующие размеры окон Состав мансардного окна

Из чего состоит обычное окно? Это створки, рама и фурнитура, обеспечивающая его функционирование. В створку вставлен стеклопакет, который содержит внутри инертный газ. Кроме того, в комплекте имеются пароизоляционный и гидроизоляционный фартуки, дренажный желоб для избегания протечек, необходимая для нашего климата теплоизоляция, специальный защитный оклад, направляющий вниз воду и предохраняющий элементы от повреждений, и внутренние откосы. Окончательная стоимость установки такого окна зависит от предстоящего объема работ, и от наличия в комплекте тех или других составляющих.

Выбирая подходящий тип изделия, желательно посоветоваться со специалистом, который лучше осведомлен о наиболее подходящих к нему окладу и защитным аксессуарам.

Как установить окно в мансарде

Окно какого размера лучше выбрать для мансарды? Это зависит от расстояния между соседними стропилами строения, и площадью всего чердачного помещения. Существуют правила, согласно которым площадь окон должна быть не меньше одной десятой от общей площади всего чердачного помещения. Его ширина определяется расстоянием между отдельными стропилами: она должна быть на шесть сантиметров менее последнего.

Если оно слишком мало, чуть более полуметра, а окно хочется большое, придется сделать два окна рядом: между стропилами, в соседних секциях. Кстати, два окна могут дать больше света, по сравнению с одним большим.

Высота мансардного окна

Высота, на которой планируется расположить будущее окно, зависит от места расположения на нем ручки, а также от величины наклона ската к кровле.

Если крыша крутая, то для нее больше подходят внизу расположенные окна, если же она пологая – то окна лучше делать вверху.

Самой оптимальной считается высота окна в мансарде от 80 до 130 сантиметров от пола. При расположении ручки вверху его монтируют на расстоянии 110 сантиметров, если ручка находится внизу, то на 120-130.

Также высота планируемого окна зависит от типа использованного кровельного покрытия.

Тип открывания выбирается исходя из желаний владельца и его требований к удобству эксплуатации. После расчета необходимого количества окон, места их расположения и размеров, изнутри мансарды отмечается место их будущего расположения.

Оклад для окна должен быть подобран правильно. Хоть все мансардные окна и кажутся похожими, разные производители выпускают изделия разной комплектации, и с различными особенностями.

Установка мансардного окна: подготовка к монтажу

Представим, что наша крыша готова, а отделки изнутри еще нет. Внутри, на пленке гидроизоляции, отмечается расположение окна. Оно должно находиться между стропил, расстояние до них должно составлять около трех сантиметров.

Гидроизоляция окна на крыше

Гидроизоляционный материал выкраивается с запасом со всех сторон в 20 см. Оставшееся полотно на время заворачивается внутрь помещения. Вырезается или снимается покрытие крыши. Отступив пару сантиметров от стропил, срезаем саму обрешетку. Монтажный брус от пяти сантиметров толщиной прибивается внизу окна, примерно в 10 сантиметров от обрешетки, строго по уровню. Показатель расстояния зависит от типа использованного покрытия крыши. Гидроизоляционная пленка с помощью степлера крепится своим нижним краем к брусу, а ее верхний край присоединяется к обрешетке. Боковые части изоляции вытаскиваются наружу.

Установка коробки мансардного окна

В комплекте поставки всегда присутствует инструкция для грамотного монтажа мансардного окна. При установке необходимо обязательно ей пользоваться. Окна разных изготовителей несколько отличаются друг от друга: крепежные кронштейны могут крепиться к стропилам и быть прямоугольными, а могут быть угольными и крепиться к обрешетке и стропилам. К раме они присоединяются в различных положениях. Поэтому данный вопрос следует обсудить заранее.

Коробка на крыше и её установка

Чтобы облегчить монтажную процедуру, створку перед ее началом лучше снять. Если на окне имеется оклад, он также снимается. Остается лишь одна рама, без всего. На нее, в предназначенном месте, ставятся специальные крепежные кронштейны. Потом к верхней части рамы степлером прикрепляется теплоизоляционный материал, который внизу окна помещается на монтажный брус. Рама вставляется в проем, утеплитель придавливается к брусу.

утепление мансардного окна

Верхние кронштейны затягиваются не до конца, а нижние крепко: раму еще предстоит немного подравнять. Створка возвращается на свое место, проверяется ее работа, определяется отсутствие-наличие перекоса. Посредством верхнего крепления производится регулировка.

Окно должно быть расположено идеально прямо, его створка прилегать равномерно со всех сторон, имеющиеся зазоры также должны быть равными.

Все это должно быть отрегулировано сразу, потому что исправить позже будет невозможно. Затем все крепления затягиваются до упора, боковая гидроизоляция крепится к раме, лишнее срезается. Теплоизоляционный материал закладывается в боковые проемы.

Установка гидроизоляции

В комплект с окном обязательно входит специальный изоляционный фартук. Но можно сделать его самому из подходящего материала. Над будущим окном, вверху, с обеих сторон вырезается пласт обрешетки, по ширине равный размеру дренажного желоба. Гидроизоляционная пленка в этом месте подрезается посередине. Под нее заводится дренажный желоб, который устанавливается в промежуток обрешетки. Вода с гидроизоляции будет стекать не на окно, а в этот желоб.

Развернутый фартук укладывается вокруг нашего окна таким образом, чтобы защитить крышу и конструкцию от возможных протечек.

Оклад мансардного окна дома

Установку монтажа производят снизу вверх. Прежде устанавливается гофрированный фартук внизу, потом боковые части, затем верхний элемент. Накладки на окно ставятся в последнюю очередь. Все части оклада должны быть состыкованы, а затем закреплены к обрешетке и раме. Вверху к кровельному материалу прикрепляется нижний фартук. В завершении на оклад присоединяется специальный элемент: кровельный материал будет прилегать к нему вплотную.

Защита от протекания

Створка вешается на прежнее место, защитная пленка с окна снимается. Для герметизации стыков при установке окна не используется монтажная пена. Можно применять только специально предназначенные для этого герметики.

Внутри мансарды следует сделать откосы, верхний из которых горизонтально, а нижний строго вертикально. С их помощью будет улучшаться циркуляция идущего от отопительных приборов нагретого воздуха. Он будет обдувать окно, благодаря чему оно не станет запотевать. Не забудьте выбрать хорошие шторы на окна, поставить противомоскитные сетки.

Источник: http://domsdelat.ru/okna_i_dveri/montazh-mansardnyx-okon-ix-vidy-i-ustanovka-svoimi-rukami.html

Инструкция: как установить мансардное окно правильно?

Фото с сайта: ytimg.com

Совсем недавно в нашей стране домики с мансардами были особой редкостью, на которую одни смотрели с нескрываемой завистью, а другие с недоумением, однако сегодня все кардинально изменилось. Многие организовывают комнаты прямиком под крышей, что позволяет максимально экономно распорядиться жилым пространством, используя его полностью. На мансарде можно легко обустроить детскую, рабочий кабинет, тихую и уютную спальню или будуар красотки, но делают там и кухню, гостиную, обустраивают санузел, в общем, что кому больше по душе. Проще всего сделать оконные проемы для освещения подобных помещений на фронтонах зданий, но бывает, что света оттуда недостаточно и тогда без установки мансардного окна в готовую кровлю никак не обойтись.

Правильный выбор облегчает задачу: как установить мансардное окно своими руками

Фото с сайта: Strport.ru

Благо дело, современная промышленность выпускает самые разнообразные оконные блоки и системы, что позволяет выбрать именно тот вариант, который подходит максимально. Стоимость услуг профессионалов обойдется не дешево, это факт, а плюс еще сама конструкция, и сумма в итоге получается довольно весомая. Правда, вполне можно произвести монтаж мансардных окон своими руками, сэкономив тем самым собственные средства, которые можно пустить на иные нужды. Тут нужны минимальные навыки, а также смекалка и некоторая сноровка, а также приобретение комплектующих, самой конструкции и инструментария, который в большинстве случаев уже имеется у домашних умельцев.

Опытные специалисты утверждают, что верно подобранное, а также правильно смонтированное мансардное окошко способно на сорок и более процентов лучше осветить помещение. Комнаты под крышей имеющие подобные проемы смотрятся намного более эстетично и гармонично, а также значительно лучше проветривается и вентилируется. Благодаря этому есть реальная возможность обустроить детскую на чердаке, подарив своим малышам лучшие комнаты в доме.

На мансарде допустима установка оконных блоков самых разнообразных типов и видов. Но прежде, чем разбираться и вникать, как поставить мансардные окна, стоит сперва понять, как правильно такие конструкции выбрать, чтобы они действительно подходили под все требования технологии и ваши пожелания.

  1. Проще всего вертикальная система, которая устанавливается во фронтоне и от обычного ПВХ-окна ничем абсолютно не отличается. Также вертикальное окно можно поставить в специальной выносной конструкции, которую еще принято называть скворечником или же домиком. Но такие простые решения зачастую требуют серьезной перестройки и переделки кровли, то есть подходит не всем.
  2. Второй вариант установить еще проще, так как монтируются такие окна прямиком на скате крыши, за счет чего и пропускают почти вдвое больше света. Наклонные мансардные окна, это настоящий вызов природе, им нужно быть совершенно герметичными, не бояться ни снега, ни урагана, ни суровых русских морозов. Такие окна могут иметь самые разнообразные конструкторские особенности, способы открывания, цвета и формы, именно этот тип и хотелось бы обсудить более подробно, разбираясь в их подкатегориях.

Такие разные мансардные окна: установка своими руками зависит от конструкции

Фото с сайта: Strport.ru

Точно также, как и для обычных оконных блоков, для изготовления мансардных конструкций может применяться прочная и надежная древесина, высокотехнологичный и современный пластик ПВХ, а также металл. При поддержании нормального уровня влажности, к примеру, в кабинете или детской, спальне или гостиной, можно применять дерево, а вот если под крышей вы решили организовать ванную или кухню, то лучше отдать предпочтение металлу и пластику. Они не боятся постоянной влаги, там гораздо меньше шансов получить в «подарок» плесень и грибок, да и ухаживать за таким окном будет гораздо проще, чем за деревянным. Технология монтажа мансардных окон практически одинакова в разнообразных случаях, если речь идет о готовой крыше, по ней речь пойдет чуть позже, а сейчас не помешает разобраться с деталями и выбором самих систем.

  • Чаще всего встречаются мансардные окна для установки в металлочерепицу, шифер и так далее, применяются прямоугольной или же квадратной, классической формы. Они могут быть как глухими, так и с одной или несколькими открывающимися створками. Интересно, что поворотно-откидные механизмы для окошек на мансарду – это норма, а вот глухие системы придется заказывать персонально.
  • Данный вариант очень симпатичен, а также высокотехнологичен, и предназначен тоже для монтажа мансардного окна в металлочерепицу под уклоном. Он представляет собой двойную створку, верхняя часть которой открывается до горизонтального положения, а нижняя отрывает выход на импровизированный баалкончик.
  • Также существуют двухэлементые мансардные блоки без варианта с балконом, а с глухой створкой под наклонной откидной, и вариант с надставками.

Фото с сайта: vse-postroim-sami.ru

Есть еще карнизные окна и световые тоннели, которые также имеют право на существование, однако в прямом смысле окном их назвать нельзя и полюбоваться даже небом через такой световой туннель точно не получится. Возможно также произвести монтаж мансардного окна в мягкую кровлю, к примеру, в мембрану ПВХ или еврорубероид, где весь блок будет еще проще герметизировать за счет пайки материала.

Особенности и различия монтажа мансардных окон «Факро» в металлочерепицу и не только

Фото с сайта: vse-postroim-sami.ru

На рынке сегодня просто колоссальное количество самых разнообразных фирм-производителей, а также установщиков современных металлопластиковых, да и иных, высокотехнологичных оконных конструкций. Причем установка мансардного окна в мягкую кровлю от компании Fakro или Roto может производиться прямиком к стропилам, а вот уже для Velux нужно будет делать специальную обрешетку, иначе не получится. Давайте же изучим несколько отдельных советов и рекомендаций от настоящих спецов, как вставить мансардное окно, чтобы все прошло максимально гладко.

  • Компания «Рото», а также «Факро» подразумевает извлечение стеклопакета из рамы перед установкой, и это очень важно, чтобы не повредить блок. «Велукс» же подразумевает разборку системы уже после того, как кронштейны надежно вмонтированы в короб.
  • Посмотрите внимательно, на рамах от Fakro имеются специальные пазы с маркировками, что обозначают глубину посадки конструкции.
  • Самые маленькие оконные блоки выпускает «Рото», а «Факро» наиболее крупные системы, трудные в обслуживание, зато невероятно привлекательные на вид.

Собираясь рассчитать где именно и как будут установлены окна на мансарде, стоит обязательно учесть, что их придется открывать и закрывать, если речь не идет о глухих конструкциях. Следовательно, ручки оконных блоков обязательно должны находиться в зоне досягаемости человека, но не слишком низко, чтобы до них не могли дотянуться маленькие дети.

Также важно не только правильно подобрать фирму и саму конструкцию, но и правильно произвести замеры. Следует помнить, что на десять квадратных метров помещения должен обязательно иметься один метр оконного проема для качественного освещения. Чем выше окошко, тем больше света оно захватит, однако «дырки» в потолке целесообразны только тогда, когда скат крыши составляет не более пятнадцати-двадцати процентов. Кроме того, нужно чтобы нижний край окошка был не выше метра и пятнадцати сантиметров над уровнем пола. Сверху высот окна не делается выше двух метров, это стандарт, предписываемый техникой безопасности.

Общая инструкция для мансардных окон: установка в готовую крышу своими руками

Когда правильные блоки качественно измерены, выбраны по типу и виду, а их размеры и особенности оговорены, пора подумать и про монтажный комплект для установки мансардных окон, который нужен будет при произведении установки. Именно он обеспечивает качественную гидро, а также и пароизоляцию, а также защиту в плане тепла в местах стыков рамы и самой крыши.

Фото с сайта: crovlya-krisha.blogspot.com

Без этого конструкция может оказаться не герметичной, следовательно, на голову вскоре начнет капать, а сам профиль деформироваться, может возникнуть плесень или грибок. Проще всего приобрести уже полный комплект в сборе, на манер BDX-2000, допускающий даже установку мансардного окна в мягкую кровлю, и более не волноваться по данному поводу.

  • Окно обязательно крепится не к обрешетке или чему-либо иному, а исключительно к стропильной системе, иначе вся конструкция будет ненадежной. Если нужно, предварительно снимите стеклопакет, или же сперва «наживите» раму, и только тогда вынимайте стекла. Но перед тем, как установить мансардное окно, обязательно уложите теплоизоляцию в проем.
  • Сперва плотно вкрутите все винты в нижнем креплении кронштейна окна, а верхние оставьте чуть отпущенными, зажимать их полка не стоит.
  • При помощи уровня нужно качественно выставить оконный блок, причем и в вертикальной, и в горизонтальной плоскости, а все перекосы можно поправить посредством применения уголков.
  • Когда вы полностью уверены, что окно стоит, как нужно, можно полностью завернуть и винты в верхних кронштейнах окошка.
  • По бокам рамы нужно аккуратно закрепить теплоизоляционный слой, а также прикрепить еще и гидроизоляционный фартук.

Фото с сайта: Strport.ru

Останется сделать дренажный желоб, который и будет отводить воду из атмосферных осадков в ливневки. Для этого нужно попросту вырезать в обрешетке два отрезка для креплений, как раз по размеру, и по тому же размеру вырежьте куски имеющегося в комплекте гидроизолянта. Желоб, идущий в комплекте с окном, заводится под изоляцию и надежно крепится под таким уклоном, чтобы вода свободно стекала туда, куда нужно. Учтите, что если монтаж производится на мягкую кровлю, стоит обязательно прибить по кромке рейку, еще до того, установить оклады, тогда профиль хорошо ляжет по поверхности.

Стоит знать, что чаще всего предоставляет инструкцию по установке мансардных конструкций в комплекте с самим блоком, потому если она имеется в наличии, то стоит действовать именно по тем этапам, что там описаны. Если же нет, придется работать на свой страх и риск, однако вооруженные знаниями люди всегда могут добиться положительных результатов, потому не стоит бояться, а нужно просто делать. Значительно упростить работу видео по установке мансардных окон, представленное ниже, посмотрев которое, с задачей справится даже самый нерадивый домашний мастер.

Источник: http://chistoe-okno.ru/articles/plastikovye-okna/instrukcziya-kak-ustanovit-mansardnoe-okno-pravilno.html

Мансардные окна: выбор, установка и монтаж своими руками

Большинство современных хозяев стремится максимально рационально использовать полезную площадь своего дома. Этого можно добиться, в том числе, присоединив к жилой части пространство под крышей, которое либо не используется вовсе, либо выступает в качестве холодного чердака для хранения ненужных вещей. Сделать из мрачного закоулка светлую и уютную комнату, поможет установка мансардных окон в скате крыши. Окна во фронтоне дома далеко не всегда эффективно справляются с освещением, поэтому процесс обустройства мансарды чаще всего начинают с установки дополнительных окон. Однако монтаж мансардных окон – задача технически сложная и крайне ответственная, ведь в случае ошибки нарушится герметичность кровли. Сегодня мы расскажем, как установить мансардное окно с соблюдением всех правил, аккуратно оформить его и украсить.

Виды и устройство окон в крыше мансарды

Как и любое полезное изобретение, окна в мансардной крыше имеют свою историю. Их прототипом можно назвать чердачные люки, через которые трубочисты выходили на крышу для выполнения своей повседневной работы, то есть, для чистки печных дымоходов. Но в начале прошлого века один предприимчивый датчанин внес серьезные коррективы в конструкцию люков, которые запатентованы им, и по-прежнему используются в процессе производства.

Это интересно Установить наклонные окна на мансардном этаже впервые предложил около 70ти лет назад датчанин Виллум Расмуссен. Он получил патент на свое изобретение и открыл семейный бизнес по производству и установке мансардных окон, который процветает до сих пор.

Однако с тех пор окна на мансарде, фото выше это наглядно демонстрируют, стали намного современнее, технически совершеннее и красивее. Вот список основных конструктивных изменений, которые они претерпели за последние несколько десятков лет:

  • Вместо одного стекла, вставленного в раму, используется прочный двойной или тройной стеклопакет, внутрь которого обычно закачивают инертный газ;
  • Рама, или коробка изготавливается либо из особо прочных сортов древесины по наборно-клеевой технологии, либо из металлопластика;
  • Более совершенными стали петли, которые теперь не только позволяют вращать раму на 180 градусов, но и полностью снимать створку, или не давать ей самопроизвольно захлопнуться;
  • Появились панорамные мансардные окна, то есть, широкие полностью остекленные поверхности, состоящие из отдельных сегментов, а также световые тоннели;
  • Мансардная крыша с окнами теперь может быть электрифицирована и оснащена пультом дистанционного управления, что значительно облегчает эксплуатацию.

Какими красивыми и технически совершенными могут быть мансардные окна – фотогалерея ниже покажет вам несколько ярких примеров:

Теперь рассмотрим более подробно виды и конструктивные отличия мансардных окон. Во-первых, они делятся на два типа по способу установки:

  • Вертикальные мансардные окна, как видно из названия, монтируются вертикально, но чтобы это сделать, необходим козырек, или «скворечник», поскольку крыша наклонная. Такой архитектурный прием вам наверняка хорошо известен, он прекрасно оживляет и украшает кровлю, но не обеспечивает чердачное помещение достаточным количеством дневного света.

Чем отличаются вертикальные и наклонные мансардные окна

  • Наклонные окна для мансарды устанавливаются вровень со скатом кровли, поэтому они на 30-40% эффективнее вертикальных собратьев в плане освещения. К слову, глухие окна для мансарды можно приобрести исключительно по индивидуальному заказу, а вот поворотные конструкции предлагаются в широком ассортименте.

Наклонное окно в мансардной крыше с поворотной створкой

Во-вторых, мансардные окна различаются по форме и месту установки:

  • Классические прямоугольные рамы с глухим или вращающимся стеклопакетом используются наиболее часто. Это могут быть мансардные окна с электроприводом, деревянные, пластиковые (металлопластиковые, пвх), алюминиевые. Они имеют стандартные размеры, и у каждого из перечисленных материалов есть свои плюсы и минусы. Трудно сказать, какие лучше, но, как правило, хорошие мансардные окна произведены в Европе, и имеют сертификат качества.

Мансардные окна на кухне с пультом дистанционного управления

  • Окно-балкон – это интересный тандем из наклонной рамы и расположенной под ним вертикальной. Подняв наклонную створку, вы можете «выйти» туда, как на балкон, чтобы подышать свежим воздухом.

Как сделать на мансарде подобие полноценного балкона

  • Слуховое окно в мансарде может быть и составным, то есть, одна часть вращается, а другая остается неподвижной. К такому приему часто прибегают в случае, когда хочется обеспечить комнату как можно большим количеством света, а места по высоте на две полноценных поворотных створки не хватает. Верхняя надставка может иметь оригинальную форму, и выполнять декоративную функцию.

Окно на мансарде, состоящее из двух створок: подвижной и неподвижной

  • Наклонную и вертикальную створки можно комбинировать друг с другом, например, если на мансарде очень высокий пристенок, мешающий смотреть на улицу. Тогда наклонную створку используют для освещения и проветривания, а в присоединенную снизу вертикальную – смотрят.

Окошко в детской комнате на мансарде, состоящее из вертикальной и горизонтальной створки

  • Световой тоннель – это довольно сложная конструкция, к установке которой прибегают нечасто. Круглый застекленный люк в поверхности кровли соединяют с помещением, которое нужно осветить, при помощи трубы, а чтобы усилить эффект, внутри монтируют рассеивающий плафон. К таким ухищрениям прибегают для освещения небольших комнат, не имеющих прямого выхода ни к фронтону дома, ни к крыше.

Световой тоннель с рассеивающим плафоном для естественного освещения комнаты

В-третьих, окна на мансардной крыше отличаются по способу открывания и расположению поворотной оси. Она может быть:

  • Центральной;
  • Приподнятой на 2/3 от низа;
  • Комбинированной, то есть, и центральной, и приподнятой;
  • Боковой;
  • Нижней.

Устройство и комплектация мансардного окна

Окна для мансарды имеют более сложное устройство, нежели обычные, поскольку условия их эксплуатации значительно сложнее. Такая конструкция должна долгие годы выдерживать натиск ветра и атмосферных осадков, при этом исправно открываться и закрываться, и обеспечивать идеальную герметичность. Помимо непосредственно рамы, стеклопакета и фурнитуры в комплект поставки должны входить следующие комплектующие:

  • Защитный оклад, или жесткий профиль;
  • Гидроизоляционный контур;
  • Дренажный желоб;
  • Внутренние откосы.

Схематический чертеж мансардного стеклопакета с указанием основных комплектующих

Установка мансардных окон своими руками

Даже мансардная крыша со слуховым окном смотрится намного наряднее и интереснее, что уж говорить о панорамном остеклении. Поэтому многие владельцы частных домов, наслушавшись восторженных отзывов соседей, затевают у себя глобальную переделку кровли, и зачастую стремятся обойтись без услуг высокооплачиваемых специалистов-монтажников. Однако если вы в принципе знаете, как правильно поставить обычное окошко, это не значит, что вам так же легко удастся установка мансардных окон. Их схема монтажа несколько отличается, а процесс потребует предельной точности и опыта.

Совет Неправильно установленные стеклопакеты протекают и требуют ремонта, поэтому лучше доверить монтаж мансардных окон профессионалам. Беритесь за дело самостоятельно, только если точно знаете, как врезать раму, и соблюсти все правила установки.

Если вы знаете, как монтировать мансардные окна, поскольку уже обладаете необходимым опытом, наши дальнейшие описания, возможно, помогут вам освежить память. Ну, а если вы только приобрели комплект, и твердо решили справиться с монтажом своими силами, наша подробная инструкция по установке мансардных окон придется как нельзя кстати.

Установка мансардного окна в металлочерепицу и монтаж гидроизоляции

Выбираем форму, размеры и место расположения

Установка мансардных окон, прежде всего, не должна нарушить устойчивость кровли. Поэтому нужно постараться подобрать их ширину так, чтобы рама четко встала между стропилами, и по бокам еще остался зазор в 4-6 см. Не огорчайтесь, если окошко получается слишком узким, ведь можно установить рядом еще одно, или даже несколько.

Важно Несколько окон дают больше света, чем одно большое, равное им по суммарной площади. При этом расширяются возможности по управлению. Например, можно открыть для проветривания не одну огромную створку, а несколько маленьких по отдельности.

Располагать конструкцию нужно так, чтобы ею было легко управлять, и создавался хороший обзор. Если кровля имеет сильный наклон, врезка осуществляется в нижней части, если же она пологая – в верхней. Также важно правильно выбрать расположение ручки, чтобы до нее можно было легко дотянуться. Оптимальная высота от пола – 80-130 см. Однако есть случаи, когда установка производится значительно выше, тогда необходимо позаботиться о дистанционном управлении.

Совет Расположите обогревательный прибор или радиатор отопления непосредственно под мансардным окном, чтобы обогрев препятствовал образованию наледи и появлению конденсата.

Чтобы стеклопакеты на мансарде не запотевали и не леденели, установите их над радиаторами

Производим установку коробки и монтаж гидроизоляции

Типовая схема установки мансардных окон включает в себя как внутренние работы, так и внешние. Изнутри помещения производят разметку, вырезание отверстия и монтаж коробки. Створку на это время лучше снять, но важно сделать это правильно, чтобы не нарушить работу механизма. Обязательно ознакомьтесь с инструкцией. Снаружи монтируют дренажный желоб, гидроизоляционный фартук и карниз, который обычно поставляется в комплекте. Монтаж окон в металлочерепицу имеет свои особенности, ведь необходимо учесть размеры твердого профилированного кровельного покрытия. Для тех, кто хочет знать, как вставить мансардное окно – видео инструкция ниже.

Отделка и аксессуары для мансардных окон

И вот, монтажные работы позади. Вы радуетесь красивому виду и наслаждаетесь лучами солнца, льющимися в комнату прямо с крыши. Остается последний штрих – оформление. На мансардах очень часто используют жалюзи, римские и рулонные шторы, поскольку они идеально повторяют форму коробки и крепятся параллельно ей, не провисая вниз. Такой дизайн прекрасно смотрится в интерьере, и позволяет легко регулировать интенсивность освещения.

Жалюзи прекрасно подходят для оформления мансардных окон

Однако существуют коробки нестандартной формы, например, треугольные, для оформления которых хорошим выходом являются самодельные шторы, гардины или плиссе. Как сделать так, чтобы они не мешали, провисая? Для этого есть специальные аксессуары, позволяющие фиксировать полотно, при этом создавая красивую волну, например, как на картинке ниже:

Красивые полупрозрачные гардины для мансардной спальни

Источник: http://house-lab.ru/okna/mansardnye-okna-vybor-ustanovka-i-montazh-svoimi-rukami.html

Как правильно установить мансардное окно

Открой Окно! > Установка > Как правильно установить мансардное окно

Доброго дня и интересного чтения!

Кто бы мог подумать, что один из наших школьных двоечников на очередной встрече выпускников покажет себя совсем с непривычной стороны.

По его рассказам, подарил родителям шикарный дом и сейчас строит баню, причем с мансардой.

Разговорились с ним, рассказал ему, что можно сделать мансарду более комфортной, если установить наклонные окна. Идея ему понравилась, решил обратиться к нам в фирму.

Вот так и налаживаются профессиональные связи.

Если и вы заинтересовались такой идеей, то рекомендую прочитать полезную информацию об особенностях их установки.

Как установить мансардное окно

Установка мансардных окон – инструкция:

В зависимости от применяемого кровельного материала, архитектурных и теплоизоляционных условий мансардные окна можно установить:

  • на различной глубине (три уровня посадки): N (0 см), V (-3 см), J (-6 см)
  • на стропилах или обрешётке

1. Мансардные окна можно устанавливать в крышах со скатом от 15° до 90°.

Высота установки может быть произвольная, однако, учитывая условия эксплуатации, обзор и освещённость помещения, а также строительные нормы, окна необходимо устанавливать так, чтобы нижний край окна находился на высоте ПО — 170 см от уровня пола.

Высота установки также зависит от угла наклона крыши и размера окна.

2. Окно должно быть установлено над черепицей – под окном должен находиться целый, не обрезанный ряд черепицы.

Если крыша покрыта профилированным кровельным материалом, окно нужно установить на рекомендованном расстоянии между верхним краем кровли и нижним краем окна.

В том случае, если кровля находится на значительном расстоянии от окна, необходимо установить дополнительный ряд кровельного материала.

Если крыша покрыта кровельным материалом с высоким профилем, необходимо срезать или склепать волны кровли таким образом, чтобы исключить повреждение свинцового фартука оклада.

3. Необходимо соблюдать рекомендованные расстояния между окном и кровлей:

  • под окном: 0-4 см для плоских кровельных материалов, при глубине посадки J — 14 см;
  • 10 см для низкопрофилированных кровельных материалов;
  • 12 см для высокопрофилированных кровельных материалов;
  • вдоль окна: 3-6 см;
  • над окном: 6-15 см;

4. При монтаже на стропилах окно крепится к стропилам при помощи монтажных уголков.

Расстояние между стропилами должно быть соизмеримо с шириной окна и может быть больше на 2-5 см (например, для окна шириной 55 см оптимальное расстояние между стропилами составляет 57-60 см).

При этом, обязательно обратить внимание на то, чтобы поперечные балки разместить на соответствующем расстояние от нижнего и верхнего края окна для правильной внутренней отделки (над окном — горизонтально, под окном — вертикально).

5. Обозначить на гидробарьере место установки окна. Вырезать в обозначенном месте отверстие с запасом 10 см с каждой стороны, чтобы потом прикрепить гидробарьер к оконной коробке.

Вырезать часть обрешётки в подготовленном месте. Для установки дренажного жёлоба вырезать фрагменты контробрешётки и надрезать наклонно гидробарьер.

6. Вынуть из упаковки окна алюминиевые профиль-накладки 1 и 2. Отсоединить от коробки окна нижний профиль-накладку 3, а также транспортировочные деревянные бруски.

7. Вынуть створку окна из оконной коробки. Для этого необходимо установить окно нижним краем на полу и легко наклонить. Открыть окно и повернуть створку на 150°.

Придерживая окно в таком положении, при помощи отвертки закрутить блокировочные винты в петлях на три оборота по часовой стрелке.

8. Вынуть створку из окна в соответствии с указанным направлением. Выполнять эту операцию осторожно, одновременно вынимая створку из петель. Не соблюдение этого требования может привести к повреждения петель.

9. Монтажные уголки прикрутить к оконной коробке на расстоянии 10 см от края так, чтобы они не попадали на обрешетку крыши.

Снаружи оконной коробки отфрезерованы пазы, обозначенные буквами (N, V и J) соответствующие различной глубине посадки окна.

Каждому пазу соответствует определённый тип оклада. В обозначении оклада тип оклада (N, V или J) обозначен последней буквой, например, EZV 06.

Монтажные уголки прикрутить к коробке таким образом, чтобы цифра на мерной линейке уголка:

  • соответствовала толщине обрешётки;
  • совпадала с пазом выбранной глубины посадки окна.

Выбранная глубина посадки окна (N, V или J) должна соответствовать обозначению на упаковке оклада. Монтаж окна в крыше со сплошной обрешёткой производиться аналогично монтажу окна на стропилах.

10. Установить оконную коробку в подготовленном месте крыши. Монтажные уголки должны опереться на стропилах. Проверить, совпадает ли паз на оконной коробке с верхней плоскостью обрешётки.

С помощью уровня проверить горизонталь нижнего края окна. В случае необходимости, подкладывая под уголок клин, установить горизонталь. Прикрутить шурупами к стропилам только нижние уголки.

11. Вставить створку окна в оконную коробку.

Для этого необходимо:

  • взять створку в руки, т.е. наружным стеклом к себе, а низ окна кверху;
  • удерживая створку в вертикальном положении вложить её снаружи в петли равномерно без перекоса;
  • выкрутить блокировочные винты на три оборота против часовой стрелки, и закрыть окно.

12. Створку приоткрыть и проверить параллельность щели между створкой и коробкой внизу окна. Подкладывая пластиковый клин из крепёжного комплекта под верхний монтажный уголок со стороны меньшего зазора, устранить непараллельность.

13. Закрыть окно и проверить параллельность щели между створкой и коробкой по бокам. В случае необходимости, передвигая верхнюю часть коробки влево или вправо, устранить непараллельность.

Прикрутить шурупами к стропилам верхние уголки.

14. В том случае, если при строительстве крыши применяется гидробарьер, необходимо в подготовленное место над окном установить дренажный жёлоб для отвода конденсируемой влаги в сторону от окна, а также прикрепить гидробарьер к оконной коробке.

15. Проверить надежность функционирования окна. В моделях, имеющих вентиляционное устройство, решету необходимо открыть полностью.

Мансардные окна

Компания ПрофМаркет рада предложить Вам купить мансардные окна, цена которая доступна каждому от лучших производителей, оптом и в розницу.

Если вы собираетесь купить мансардные пластиковые окна, наша компания предложит лучшую стоимость и широкий выбор, а наши профессиональные консультанты ответят на все ваши вопросы, касательно продукции в каталоге сайта Профмаркет.

Мансардными называют окна, монтаж которых осуществляется прямо в кровлю.

При этом мансардные окна нужны не только для освещения подкровельного пространства, но и для защиты от атмосферных явлений.

Итак, мансардные окна – это конструктивная часть крыши. Ввиду этого они должны соответствовать всем требованиям, характерным несущим элементам по надежности, прочности, водонепроницаемости.

Особенности мансардных окон

Главной особенностью мансардного окна является его расположение – в плоскости крыши. Из-за его наклона крепления конструкции испытывают увеличенную нагрузку, ведь им приходится держать окно.

Данное окно отличается от обычного и способом открывания — по центральной оси, хотя сегодня уже изобрели модели с открыванием вбок и по верхней оси.

Такие особенности конструкции позволяют легко мыть окна и обеспечивают улучшенный обзор. А с помощью уникальной фурнитуры створка способна хорошо фиксироваться в любом положении.

Окна для мансард могут быть разной формы, которая обычно зависит от конфигурации кровли, что позволяет повторить ее изгибы и оригинальность.

В этом также помогает универсальная монтажная система и наличие различной комплектации. Большая способность пропускать свет и небольшой проем окон обеспечивают лучшее освещение.

Специально для разных регионов были придуманы подходящие стеклопакеты: для холодных – многослойные, энергосберегающие, для жарких – зеркальные, тонированные, светоотражающие.

С практической точки зрения часто применяют окна с антиконденсатными закаленными, противоударными, самоочищающимися стеклопакетами, а в плане декоративных функций — витражи или цветное стекло.

Кроме того, мансардные окна могут быть оснащены дистанционным управлением и другими внешними и внутренними системами.

Окна фирмы Велюкс

Знаменитая фирма Велюкс славится непревзойденным качеством продукции, которая сделает Вашу мансарду светлой и уютной.

Большой опыт на мировом рынке позволяет компании постоянно улучшать продукцию и достигать новых стандартов качества.

Среди достоинств мансардных окон этой фирмы можно выделить их:

  • отличную теплоизоляцию. Они способны выдержать самые суровые испытания: дождем, ветром, градом;
  • удобство применения. Окна легко открывать благодаря удобной ручке-планке, расположенной в верхней части. С ее помощью регулируется плотность закрывания конструкции и настраивается фиксация;
  • прочность, которая достигается за счет состава. Для производства мансардных окон используется северная сосна, обладающая высокой плотностью и прочностью. Она выполнена в виде клееного бруса, пропитанного фунгицидным и двойным лаковым составом;

  • хорошие вентиляционные характеристики. Особая конструкция позволяет проветривать помещение даже тогда, когда окно закрыто. Все модели Велюкс оснащены не только эффективным вентиляционным устройством, но и съемным, легко моющимся фильтром (от насекомых и пыли);
  • надежность, которая достигается специальной технологией установки окна. Оно крепится особыми пластинами к обрешетке (и одновременно к стропилам), что позволяет правильно зафиксировать конструкцию. Правильная установка — это гарантия долговечности;
  • хорошую звукоизоляцию. Все модели Велюкс имеют утолщенные стеклопакеты, которые хорошо защищают от шума;
  • наличие большого количества аксессуаров. Специально для этих окон компания придумала и выпустила декоративные элементы для уюта и комфорта: шторы, жалюзи, маркизет, москитную сетку, рольставни;
  • наличие большого модельного ряда, который включает в себя модели: деревянные, с полиуретановым покрытием, с дистанционным управлением, окно-балкон, окно-террасу, карнизные, дополнительные элементы, световой туннель, окно-люк.
  • Издения фирмы Факро

    Компания Fakro изготавливает мансардные окна из клееной древесины на основе сосны высокого качества. В процессе производства древесина обрабатывается антисептиком и покрывается лаковым составом в 2 слоя.

    Снаружи она защищена алюминиевым профилем, покрытым полиэстером.

    В середине створки окна расположены петли, что позволяет поворачивать окно на 180° и легко мыть. Специальная задвижка фиксирует его в совершенно любых положениях.

    Благодаря вентиляционной решетке, имеющейся на всех мансардных окнах Факро можно проветривать помещение в закрытом состоянии.

    Решетка имеет оригинальную конструкцию с хорошими акустическими и фильтрационными свойствами.

    Ручка на этих окнах расположена внизу, что облегчает их открывание без использования дополнительных средств. А его открывание позволяет фиксировать конструкцию в 3-х положениях: закрытом, приоткрытом и открытом.

    В стеклопакеты Факро установлены закаленные устойчивые к ударам стекла.

    Мансардные окна фирмы Рото

    Немецкая фирма «ROTO-FRANK» изобрела мансардные окна Рото, которые способны выдерживать такую же нагрузку, что и кровля. За счет их особой конструкции и оклада (под разные виды кровли) точки примыкания никогда не протекут.

    У данных оконных конструкций есть достоинства, отличающие их от окон других производителей:

    • особая фурнитура;
    • встроенные уголки для монтажа;
    • комплектация пароизоляционным фартуком;
    • готовый термоизоляционный блок;
    • регулировка створки после монтажа;
    • наличие надежного уплотнителя по периметру створки и короба.

    Не так давно фирма «ROTO-FRANK» начала производить мансардные окна нового поколения – Рото Designo. Они имеют неповторимый дизайн, уникальную расцветку, современную отделку, плавную форму накладок, скрытые крепления.

    Кроме того, расширилась цветовая палитра накладок, и к стандартным цветам добавился антрацит металлик. Все места примыкания окна к кровле оснащены специальными уплотнителями, замками и другими элементами.

    Какие мансардные окна лучше: Велюкс, Факро или Рото

    Сравнение состава

    Продукция Велюкс изготавливается из северной сосны — очень плотного и прочного материала. Она представляет собой клееный брус, покрытый фунгицидным и лаковым составом (в 2 слоя).

    Изделия Факро производятся из сосны высокого качества. Она выполнена в виде клееной конструкции, пропитанной антисептическим составом (в условиях вакуума) и покрытая полиакриловым лаком в 2 слоя.

    Окна Рото. Для изготовления этих мансардных окон применяют северную сосну в виде клееного бруса. В зависимости от модели он может быть двух- или трехслойным с нанесением фунгицидной пропитки и лакового покрытия.

    Стеклопакеты

    Конструкции Велюкс имеют энергосберегающие стеклопакеты, произведенные согласно современной технологии «теплого периметра».

    Самое слабое место у обычных окон – периметр, поэтому разделительная рамка выполнена не из традиционного алюминия, а из тонкостенной цельной стали с закруглениями на углах.

    Внутри стеклопакета мансардного окна содержится инертный газ — аргон, от потери которого помогает силиконовая герметизация (вместо бутилового герметика). Стеклопакеты окон Велюкс способны выдержать морозы до -55 градусов.

    В окнах Факро используются энергосберегающие стеклопакеты, заполненные аргоном, в результате чего мансардное помещение будет теплым и уютным круглый год.

    Сами стекла имеют повышенную прочность, устойчивы к экстремальным атмосферным явлениям. Благодаря специальным предохранителям стеклопакет защищен от выдавливания и взлома.

    Мансардные окна фирмы Рото состоят из однокамерного стеклопакета, стекла которого имеют толщину 4 мм. Внутри него закачан аргон (криптон), что обеспечивает высокую теплоизоляцию.

    Стекло некоторых моделей проходит через закалку для повышения прочностных характеристик.

    Открывание окон

    Конструкции Велюкс открываются очень легко с помощью ручки вверху рамы. Благодаря этому можно располагать их на оптимальной высоте (до 110 см от перекрытия), что обеспечит хороший обзор хоть сидящему человеку, хоть стоящему.

    Под окном могут располагаться любые предметы интерьера, так как верхняя ручка останется доступной.

    Мансардные окна Факро с помощью ручки и специальных задвижек могут фиксироваться в шести положениях. Ручка находится внизу конструкции, что, конечно, удобно невысоким людям, но опасно детям и не позволит расположить что-нибудь под окном.

    Изделия Рото имеют механизм, позволяющий поворачивать их по двум осям. Открывание окна по верхней оси открывает отличный обзор и в то же время не даст намокнуть в дождливую погоду.

    При использовании специальной фурнитуры можно заблокировать створки в 4-х точках, что убережет от взлома.

    Вентиляционные характеристики

    Все модели Велюкс снабжены вентиляционным устройством, а у некоторых из них ручка совмещена с уникальной форточкой-клапаном для вентиляции.

    Данные конструкции обладают достаточно высоким воздухообменом, который зависит от размера. Кроме того, все они оснащены съемным фильтром, который выступает защитой против насекомых и пыли.

    Мансардные окна фирм Факро и Рото имеют подобные вентиляционные клапаны, но в плане устройства немного уступают фирме Велюкс.

    Особенности монтажа

    Компания Велюкс все предусмотрела, поэтому в монтаже их окон нет ничего сложного, ведь в процессе установки используются только готовые, подогнанные по размеру аксессуары.

    Благодаря ним максимально снижена вероятность ошибки и отлично защищает от холода, протечек, промерзания. Все мансардные окна фирмы Велюкс снабжены предустановленными кронштейнами для облегчения монтажа штор.

    Окна Факро могут монтироваться как на обрешетку, так и на стропила.

    В их установке тоже нет ничего сложного, если она осуществляется на обрешетку, ведь не нужно подгонять шаг стропильных конструкций под размеры окна.

    Конструкции Рото тоже монтируются легко и просто на различные кровли. Они прикрепляются к обрешетке, но можно дополнительно закрепить их на стропилах благодаря установочным уголкам.

    Герметичность

    Мансардные окна Велюкс оснащены трехуровневым контурным уплотнением, что идеально защищает от сквозняков и потерь тепла. Такая уникальная система позволяет применять их практически в любом регионе страны.

    Конструкции Факро имеют по периметру уплотнительный контур, что обеспечивает плотное прилегание и предотвращает теплопотери.

    Изделия Рото тоже снабжены уплотнителями между стеклопакетом и примыкающим профилем из алюминия, что избавит от конденсата по контуру остекления.

    Аксессуары к окнам

    Окна всех производителей могут быть укомплектованы различными аксессуарами, но изделия Велюкс имеют больше декоративных элементов, чем остальные.

    Например, украсят дом и сделают его уютным разнообразные шторы, рольставни, маркизет, жалюзи, москитные сетки, система удаленного управления (электрическая, на солнечной энергии).

    Таким образом, рассмотрев 3-х основных производителей мансардных окон, можно сделать окончательный выбор, который останется только за Вами!

    Установка мансардных окон своими руками

    Монтаж мансардных окон нужно проводить только по инструкции и с постоянной проверкой качества установки. Иначе крыша будет протекать.

    К тому же, многие совершают ошибки при самостоятельном монтаже, что также приводит к плачевным последствиям. Поэтому читайте и запоминайте.

    Как правильно установить

    Чтобы узнать, как правильно устанавливается мансардное окно, придерживайтесь нижеприведенных рекомендаций:

    1. Перво-наперво запомните: мансардное окно крепится не к обрешетке, а к стропильной системе (вертикальные стропильные балки).

    2. Если в конструкции стропильной системы есть поперечные горизонтальные балки, то нижнюю часть окна лучше располагать на них. Также можно ориентироваться на рейки обрешетки.

    3. Расстояние между оконной коробкой и стропилами не должно быть не менее 3 см с каждой стороны. Это расстояние необходимо для выравнивания мансардного окна.

    4. Для облегчения монтажа можно под нижней частью окна установить горизонтальную балку к стропильной системе.

    5. Монтаж мансардного окна. Уровнем выравниваем нижнюю часть окна и прикручиваем уголки (не до конца) саморезами (должны быть в комплекте).

    6. Стараемся выровнять длину окна параллельно стропилам и закручиваем саморезы в продолговатых отверстиях на крепежных уголках (тоже не до конца, чтобы впоследствии можно было точно отрегулировать положение оконной коробки).

    7. Когда мансардное окно уже самостоятельно держится, нужно выровнять его положение так, чтобы расстояние между рамой и стропилами с боков было примерно одинаковым.

    8. После окончательной регулировки и проверки со всех сторон болты можно закрутить полностью.

    9. Укладка гидроизоляционного материала. Он должен полностью обрамлять оконную коробку с нахлестом на боковины рамы. Порядок укладки идет снизу вверх.

    Сначала нижняя часть материала подгоняется к раме с нахлестом, в боковых выступах делается надрез, чтобы приложить их к крыше. Затем добавляются боковые изоляционные листы с нахлестом на боковины рамы.

    Верхние и нижние выступающие части надрезаются снизу и сверху и заводятся под первый нижний изоляционный лист, а сверху на боковину коробки.

    Верхний лист укладывается так же, как и нижний, только уже поверх боковин (надрезы на краях делаются так, чтобы наложить их на боковые листы). В итоге все места накладок изоляции друг на друга прикручиваются саморезами.

    10. Если у вас профильная кровля, то перед установкой окладов под мансардным окном нужно прибить тонкую рейку для того, что бы закрепить на ней мягкий гофрированный фартук, который будет плавно ложиться на профиль.

    Рейка располагается на расстоянии 10 см от нижнего края оконной коробки, и выступает по бокам на 30 см.

    11. Установка окладов. Для начала запомните: если ваши оклады фиксируются защелками, кляммерами или задвижками, то дополнительные механические крепления (гвозди, саморезы) не требуются.

    Так же, как и с изоляцией, сначала монтируется нижний оклад (сверху на кровлю). На него сверху надевается фиксирующая накладка для мансардного окна. Оклад и накладка закрепляются с помощью прилагаемых саморезов в подготовленные отверстия.

    Боковые секции нижнего оклада прибиваются к раме короткими гвоздями (2 см). Боковые оклады вставляются в нижний оклад до упора (специальные надрезы можно загнуть наружу для усиления крепления).

    Боковые оклады также прибиваются к оконной коробке гвоздями, а к обрешетке или стропилам при помощи кляммеров.

    Если у вас мягкая или плоская кровля, то боковые кромки окладов можно слегка примять, чтобы не поднимать кровельный материал.

    Перед верхним окладом нужно установить на мансардное окно накладки и прикрутить саморезами через специальные отверстия. Верхний оклад устанавливается просто: с боков прикручивается к окну саморезами, к обрешетке крепится кляммерами.

    12. Если у вас мягкая или плоская кровля, то ее с боков можно укладывать на оклад только при помощи битумных материалов. Профильная кровля заводится на бока так, чтобы она заканчивалась целой верхней дугой.

    А сверху кровлю нужно заводить на оклад с отступом от него 6-10 см.

    13. Стык окладов с кровельным материалом обязательно нужно изолировать герметиком, идущим в комплекте, либо другой клеящей лентой.

    14. После установки мансардной коробки на нее надевается створка (или стеклопакет, если окно глухое).

    15. Утепление окна можно проводить изнутри, подсовывая утеплитель по периметру (минераловата) и закрывая его снаружи от конденсата фольгированным теплоизоляционным слоем. Со сторон откосов утеплитель тоже укладывается.

    16. На утеплитель надевается пароизоляция. Как правило, на ее концах есть защелки для крепления к мансардному окну.

    В местах отходя пароизоляционного фартука можно сделать дополнительные крепления саморезами или герметиком.

    Как правило, в мансардном окне устанавливаются черновые откосы, которые впоследствии закрываются общей отделкой помещения. Сделать такие откосы несложно: нужно просто разметить длину, ширину и углы для верхнего и бокового откоса.

    Откосы для треугольных мансард устраиваются таким образом, чтобы нижний откос смотрел вертикально вниз, а верхний горизонтально. Мансарды с ломаной крышей могут иметь не сильные откосы.

    Стоит учитывать, что от разных производителей способы монтажа мансардных окон могут немного отличаться. В будущем мы рассмотрим их по-отдельности.

    Также будут рассмотрены способы установки различных видов мансардных окон и аксессуаров.

    Монтаж мансардных окон

    Мансардные окна устанавливаются в крыши. Такие окна по устройству, а также принципам установки и эксплуатации существенно отличаются от фасадных.

    Основные параметры, влияющие на эксплуатацию мансардных окон:

    • устройство кровельного пирога;
    • правильная установка;
    • эксплуатация в зимний период;
    • микроклимат.

    Устройство кровельного пирога

    В соответствии с инструкциями большинства производителей кровельных материалов, утепленный кровельный пирог должен состоять из следующих слоев (сверху вниз):

    • кровельное покрытие (металлочерепица, гибкая черепица и т.д.)
    • обрешетка под кровельное покрытие (сплошная или шаговая; установка мансардных окон осуществляется на этот слой)
    • вентзазор (чаще всего образуется контробрешеткой над диффузионной мембраной)
    • диффузионная мембрана (пропускающая пар изнутри помещения)
    • деревянные стропильные ноги, утеплитель
    • пароизоляция
    • черновая подшивка

    Подробнее — см. инструкции производителей.

    Если монтаж мансардных окон осуществляется в неправильный кровельный пирог (например, отсутствует вентзазор), возникает вероятность протечек в области окон, связанных с подкровельным конденсатом.

    Мансардные окна Velux, Fakro, Roto

    Оптимально, чтобы установка окон, будь то окна Велюкс, Факро или Рото, осуществлялась специалистами, имеющими опыт в данном виде работ и знающими принципы устройства кровельного пирога.

    При выборе подрядчика следует обращать внимание на опыт работы компании, количество сотрудников, наличие договора, гарантий.

    Если же Вы решили устанавливать мансардные окна своими силами или привлечь монтажников без опыта в данном виде работ, Вам необходимо ознакомиться с инструкциями, приложенными к окну и другой фирменной продукции.

    Установка окон требует подготовки проема. Ширина проема для монтажа мансардного окна должна быть больше ширины окна: для Velux – на 4 — 6 см (лучше 6 см), Fakro – на 2 — 5 см (лучше 4 — 5 см), Roto – на 6 — 7 см (лучше 7 см).

    Ограничение по высоте будет зависеть от формы откосов. Для откоса «раскрытой» формы (нижний откос – вертикальный, верхний – горизонтальный) расположение поперечных досок определяется при помощи уровня.

    Для откоса, перпендикулярного окну, расстояние между поперечными досками должно быть на 4 — 6 см больше высоты окна (см. инструкцию по установке).

    При монтаже мансардного окна рекомендуется планировать откос «раскрытой» формы, т.к. он обеспечивает лучшую вентиляцию окна и лучшую освещенность.

    Установка оконной коробки. Оконная коробка устанавливается при помощи кронштейнов, входящих в комплект, на обрешетку / сплошное основание, на которое укладывается кровельное покрытие.

    Для правильного монтажа мансардного окна оконную коробку необходимо выровнять в плоскости. Если скат не ровный, под кронштейны крепления можно устанавливать клинья, как правило, входящие в комплект.

    Также нельзя допускать скоса оконной коробки от прямоугольной формы. Для этого на нее необходимо установить поворотную часть и выровнять оконную коробку по ней.

    Утепление, гидроизоляция вокруг оконной коробки. Оконная коробка обычно располагается выше слоя утепления кровли, важно правильно утеплить «мостик» между утеплителем крыши и оконной коробкой.

    При монтаже мансардного окна утепление этого места оптимально выполнить материалом, входящим в состав монтажного пакета:

    • Velux – теплоизоляционный пояс из вспененного полиэтилена
    • Fakro – блоки утеплителя из шерсти овцы
    • Roto – встроенный теплоизоляционный пояс из вспененного полиэтилена

    При установке мансардных окон Велюкс или Факро утепление данного участка можно выполнять при помощи минваты, пенофола и других материалов (монтажную пену использовать нельзя), но это сложнее и может привести к уменьшению срока эксплуатации окна.

    Гидроизоляция вокруг оконной коробки выполняется по инструкции производителя.

    Установка оклада. Выполняется по инструкции производителя, отличается в зависимости от кровельного покрытия. Нельзя нарушать целостность планок оклада (например, просверлить саморезом при креплении металлочерепицы вокруг оклада).

    Утепление, пароизоляция откосов. После монтажа мансардного окна важно уложить утеплитель на откосах, если этого не сделать, окно может «промерзнуть». При монтаже каркаса под откосы нельзя повреждать пароизоляцию.

    При установке фирменных откосов каркас не требуется, т.к. откос держится на оконной коробке в специальном пазе.

    Данная статья носит информационный характер и не является руководством по монтажу мансардных окон.

    Помните: профессиональная установка окон стоит дешевле, чем переустановка неправильно установленного (особенно в случаях, когда какие-либо элементы окна / оклада / кровли были повреждены).

    Особенности установки

    Монтаж мансардных окон лучше всего поручать профессионалам, хотя, если у вас есть свободное время, большое желание сэкономить и вы любите делать все своими руками, тогда можете попробовать выполнить установку самостоятельно.

    Для того, что бы свести к минимуму потерю тепла, создать оптимальную вентиляцию в мансардном помещении, избежать попадания влаги на поверхность рам (для деревянных рам) нужна правильно установить мансардные окна.

    Прежде чем начинать установку окон своими руками, предлагаю ознакомиться с некоторыми нюансами, которые надо учитывать при установке мансардных окон своими руками, ну или для контроля бригады которая будет вам их ставить.

    Разные модели окон отличаются своей функциональностью, что в основном отражается на цене. Так зачем переплачивать за функции, которые возможно даже не пригодятся.

    Оклады мансардных окон тоже имеют отличия по типу кровли
    – если оклад будет несоответствовать виду кровельного материала это приведет к трудности установки и эксплуатации.

    В самом начале процесса установки будьте особенно внимательны: отклонение нижней части окна по горизонтали создаст проблемы при установке откосов.

    Независимо от того, какой угол ската имеет крыша, плоскости откосов должны быть в таком положении: нижний – перпендикулярно, верхний – параллельно полу.

    Отклонение от этого правила приводит к тому, что нарушается циркуляция тепла в мансарде (в зоне окна). В результате чего, зимой откосы будут промерзать и под облицовкой может появиться конденсат.

    Специалисты советуют ставить под мансардными окнами радиаторы отопления – теплый воздух не позволит конденсату появляться на оконном стекле и откосах.

    Качественно теплоизолируйте оконные блоки по всему периметру, это будет гарантией отсутствия влаги в зоне мансардных окон. Лучше всего для таких целей использовать теплоизоляционный контур.

    Защитить окно от протечек можно если правильно установить гидроизоляционные фартуки и качественно произвести стыковку кровельного материала с окладом.

    Пыле- и влагонепроницаемость окон добивается с помощью регулировки зазора между рамой и коробкой. Первым делом необходимо отрегулировать боковые зазоры – делаются одинаковыми с двух сторон, плоскости оконной рамы и коробки – параллельны.

    Для этого (ослабив крепления в верхних монтажных уголках) смещаем верх оконной коробки влево или вправо, выбрав правильное положение фиксируем, затягивая саморезы.

    Второе – регулируем зазоры в месте прилегания рамы к оконной коробке при закрывании окна. Прикрыв (неплотно) окно, определяем, ту часть рамы которая примыкает первой, затем в верхнем уголке с этой стороны ослабим саморез.

    Подложим под уголок пластиковый клин. Смещая его, регулируем коробку так, чтобы все стороны рамы прилегали к ней одновременно.

    Придерживаясь этих советов, можно правильно произвести монтаж мансардных окон, а так же избежать проблем при эксплуатации.

    Пошаговая инструкция

    Для того, что бы быстро и правильно произвести монтаж мансардных окон придерживайтесь такой последовательности.

    Сначала нужно разметить места установки исходя из того, чтобы в процессе установки окна появились плоскости для внутренней облицовки:

    • по низу окна – вертикальная;
    • по верху – горизонтальная.

    Для этого необходимо выравнять нижний край окна по горизонтали, а его плоскость должна быть параллельно плоскости кровли.

    Проем для установки окна в обрешетке должен превышать размер самой коробки: по ширине на 40 мм, по высоте 50 мм.

    Это правило не является исключением и к размеру проема в кровельном материале при условии, что он установлен.

    Устанавливая окно между стропил нужно делать просвет между коробкой и стропилами не больше 30 мм. с двух сторон. Можно для удобства, прибить под оконную коробку (по плоскости) опорную балку (временно).

    Теперь нужно по уровню выставить нижнюю часть коробки и закрепить саморезами нижние крепежные уголки. Для регулировки положения окна, саморезы в верхних уголках до конца не закручиваем.

    Далее – регулируем зазор между оконной рамой и коробкой. Это поможет избежать сквозняков и протечек дождевой воды.

    Для этого нужно верхнюю часть оконной коробки смещать влево, вправо, и выбрать оптимальное положение, при котором зазоры между оконной рамы и коробкой будут одинаковыми и после этого можно затянуть саморезы в верхних уголках.

    Следующая регулировка – добиваемся равномерного прилегания рамы к коробке. Делается это так: почти полностью закрыв окно, определяем сторону, которая прижимается к раме раньше, и ослабляем саморез в верхнем уголке с этой же стороны.

    Пластиковый клин, который входит в комплект, подкладываем под уголок и слегка подбиваем, до тех пор пока зазор не станет ровным по всей длине. После этого затягиваем саморез.

    Следующий шаг — гидроизоляция, ее закрепляем внатяжку, на уровне верха оконной коробки, по периметру окна, не много приподнимая чтобы образовывался скат.

    Если гидроизоляция кровли отсутствует, смонтировать ее можно вокруг окна отдельно.

    В местах примыкания гидроизоляции к окну слои должны перекрывать один другого на 20 см., для обеспечения защиты от ветра и протечек. Затем устанавливаем дренажный желоб.

    Далее монтируем часть оконного оклада с низу, нужно заранее позаботиться об отверстиях под шурупы (входят в комплект).

    Таким же образом монтируется и нижняя оконная накладка. Боковые части оклада вставляем в нижнюю часть до упора и прибиваем гвоздями на 20.

    Теперь можно смонтировать верхнюю и боковые накладки.

    Края кровли (кровельного материала) должны плотно примыкать к фальцу оклада, для его фиксации желательно использовать материал на битумной основе.

    Ну что же, теперь Вы знаете как установит мансардные окна своими руками, или сможете самостоятельно проконтролировать ход установки.

    До встречи на страницах сайта. Удачи вам и тепла вашему дому.

    Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

    Источник: http://otkroyokno.ru/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%BC%D0%B0%D0%BD%D1%81%D0%B0%D1%80%D0%B4%D0%BD%D0%BE%D0%B5.html

    современные технологии в строительстве дома

    Статья опубликована в подразделе Окна .

    Установка мансардных окон своими руками

    Почему люди берутся за монтаж мансардных окон своими руками? Бывает несколько причин. Иногда хозяин дома хочет сэкономить на разных монтажных работах, привлекая к строительству жилья всех родственников и знакомых. Установка мансардного окна обычно обходится в 5-6 тысяч. Кто-то, наоборот, рад бы заплатить строителям, да они отказываются, утверждая, что никогда не ставили такие окна и бояться все испортить.

    Установка мансардных окон своими руками возможна, хотя и несколько сложна технически: необходимо учесть много деталей и беспрекословно соблюдать инструкцию по установке.

    Секрет правильной установки мансардных окон своими руками

    Перед самостоятельной установкой окна на крышу не стоит нервничать. Помните, что вопрос как правильно установить мансардное окно задает каждый мужчина, который решился на монтаж в первый раз. А по статистике, около 15% мансардных окон были установлены не квалифицированными рабочими, а владельцами домов или их родственниками.

    Раскрыв упаковку мансардного окна, вы увидите брошюру. Это инструкция по установке мансардных окон. Именно она и пригодится для правильной установки окна. Для того, чтобы вы понимали, как будет производиться монтаж мансардных окон, инструкция приведена ниже. Помните, что это только схематично расписанный вариант установки.

    Установка коробки.

    1. Расположите нижний край окна так, чтобы внутреннюю облицовку сделать вертикально под окном, а наружная была горизонтальной.
    2. Установите под окном временную опору в виде балки. Выставите горизонтально низ окна, закрепите шурупами нижние углы. После этого вы закрепляете верхний уголок посередине длинной дырки. Шуруп не закручивается до упора, чтобы потом можно было регулировать окно.
    3. Отрегулируйте зазор между рамой и коробкой с боковых сторон. Правильно установленное окно имеет одинаковый зазор. Посмотрите на зазор между коробкой окна и низом рамы. Он тоже должен быть одинаков. Для выравнивания используйте пластиковый клин.
    4. Используйте изоляцию. Кровельный материал огибает коробку, доходя до ее верха. Для надежной защиты от влаги и ветра полотно изоляции должно перекрывать окно на 2 и более сантиметров.

    Установка оклада.

    Проводить монтаж мансардных окон, инструкция советует, вытаскивая из оклада раму со стеклопакетом. Однако, если оклад устанавливают два человека, можно не заморачиваться и установить все целиком.

    1. Сначала устанавливается нижняя часть оклада, затем — нижняя оконная накладка. Их закрепляют с помощью шурупов. Нижние боковые секции оклада также крепятся специальными гвоздями к раме (они есть в комплекте).
    2. Боковые части оклада вставляются до упора в низ оклада. Надрезанная часть загибается. Боковые секции прикрепляются к окну гвоздями, а с помощью кляммеров — к обрешетке.
    3. Верхняя и боковые секции накладки также закрепляются специальными шурупами. Затем фиксируется кровельный материал (вы же оставили требуемые 2 см?) — его надо подвести к фальцу на окладе.
    4. Верхняя секция оклада также закрепляется кляммерами к обрешетке. К оконной коробке она фиксируется с помощью шурупов.
    5. Остатки кровельного материала, которые будут торчать, срезаются (но желательно оставить около 6 мм).

    Если вы снимали раму со стеклопакетом перед установкой оклада, то поставьте ее на место. Для этого нужно использовать отвертку и соединить части петель. У каждого производителя разные, поэтому лучше посмотреть, что написано в инструкции по установке мансардных окон, которую предлагает производитель.

    Полезные советы по монтажу окон для мансарды

    1. Установка мансардных окон своими руками подразумевает, что вы будете ответственны за целостность окна. Если во время монтажа вы разобьете стеклопакет, то не на кого будет свалить эту потерю. Поэтому перед установкой следует отремонтировать старую крышу, проверить ту черепицу, которая расположена над окном.
    2. При монтаже следует обратить внимание на откосы. То, что инструкция по установке мансардных окон советует устанавливать откосы у мансардных окон перпендикулярно плоскости окна, это не ошибка. Откос с плоскостью окна должен образовывать тупой угол (примерно 120 градусов). Если же откосы вы установите «традиционно», воздух упрется в откосы, что нарушит циркуляцию и уменьшит эффективность отопления мансарды.

    Частые ошибки при установке мансардных окон своими руками

    Рассказывая о том, как установить мансардное окно, стоит упомянуть и частые ошибки.

    1. Перекос рамы. Для того, чтобы этого не случилось, надо следить за вертикальностью и горизонтальностью рамы с помощью уровня. Перепроверить все и после навешивания створки.
    2. Нарушение в монтаже гидроизоляционного оклада. Все стыки должны быть проклеены лентой. Оклад нужно монтировать без дополнительных.
    3. Кривые откосы. Откос, расположенный внизу, должен быть перпендикулярен полу. Верхний откос параллелен поверхности пола.

    Установка мансардных окон своими руками — дело не легкое, однако, вполне по силам среднестатистическому мужчине. При монтаже окон для мансарды следует несколько раз перечитать инструкцию, прежде чем браться за дело. Действуйте только согласно ей. Обратите внимание на свое рабочее место, подготовьте все инструменты, проверьте крышу, дабы не допустить обрушения черепицы. И тогда все получится.

    Источник: http://yaydom.ru/okna/ustanovka-mansardnyx-okon-svoimi-rukami.html

    Комментарии

    Комментирование отключено.
