Теплый пленочный пол своими руками — пленочные теплые полы

Содержание

.

Монтаж инфракрасного (пленочного) теплого пола своими руками

Повышенное внимание к инфракрасным теплым полам вполне оправдано, т.к. технические характеристики этой инновационной системы отопления демонстрируют ряд преимуществ и позволяют оборудовать энергоэффективный дом.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу работы. Несмотря на то, что он является разновидностью электрического теплого пола (поскольку для его функционирования необходимо электричество), инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают человека и поверхности окружающих предметов: мебели, стен. А они, в свою очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до того, как прогреется воздух.

Преимущества и недостатки инфракрасных теплых полов

  • электромагнитное излучение отсутствует;
  • одновременное повреждение всей системы сводится к нулю, благодаря параллельному подключению блоков;
  • монтаж на любую поверхность (горизонтальную, вертикальную, наклонную) не вызывает затруднений;
  • равномерный прогрев поверхности пола. Что очень важно, когда устанавливается инфракрасный теплый пол под ламинат;
  • монтаж своими руками не составит сложностей;
  • возможен демонтаж пленки, например, при переезде;
  • установка пола возможна в помещении любого назначения (включая влажные) и под любой вид покрытия;
  • допустим монтаж пленки в открытом помещении (веранда, терраса) и закрытом (комнаты в квартире или доме, офис, склад и т.п.);
  • высокая теплоотдача (97%) и эффективность (выше на 30% по сравнению с другими системами электрических теплых полов).
  • необходимость соблюдать правила подключения и эксплуатации системы;
  • не рекомендована в качестве основного источника обогрева из-за высокой инертности системы (быстро нагревается, быстро остывает);
  • в отличие от водяного теплого пола, плёночный неустойчив к механическому воздействию и повреждениям.

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного обогрева, производители предлагают несколько их разновидностей:

  • пленочный инфракрасный теплый пол. Сущность этой системы состоит в том, что нагревательный элемент представляет собой волокно, уложенное между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью, прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В основу деления положен состав нагревающего элемента:

  • углеродный – карбоново-графитный;
  • биметаллический – медь и алюминий.

Первая система получила большее распространение среди пользователей.

  • стержневой инфракрасный теплый пол. Особенность системы в том, что функцию нагревательного элемента выполняют карбоновые стержни, соединенные проводом. Это наиболее инновационная из систем, позволяющие уменьшить расходы на обогрев на 60% (по сравнению с другими системами). Повсеместному распространению карбоновых стержневых полов мешает только их высокая цена.

Сравнение этих систем для конкретных условий функционирования, даст возможность выяснить, какой инфракрасный теплый пол лучше.

Монтажу инфракрасного теплого пола своими руками

Инструкция по монтажу инфракрасного пленочного теплого пола состоит из ряда последовательных этапов, изучить которые нужно подробно, чтобы исключить возможность появления ошибки:

  1. Создание (разработка) проекта и расчет.
  2. Подбор оборудования и материалов.
  3. Монтаж системы ИК теплый пол.
  4. Тестовый запуск (проверка).
  5. Чистовая отделка.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола состоит в том, что он не монтируется под мебель. Таким образом, приступая к расчету необходимого количества материала и определяясь с местом укладки пленки нужно вычесть ту площадь, под которую пленка не будет уложена.

Расчет инфракрасного пленочного теплого пола

  • расчет общей площади помещения: Sп=a*b*2;
  • расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера (мебель, бытовая техника и т.п.).

После расчета отапливаемой площади нужно рассчитать достаточную мощность системы. Следует знать, что диапазон мощности нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать, зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно большая и для монтажа системы пленочного отопления необходимо использовать несколько комплектов инфракрасной пленки – в этом случае их мощность суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по формуле:

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола – регулировать уровень отопления.

Что касается количества, то следует знать, что при подключении нескольких комплектов пленочного пола необходимо устанавливать несколько терморегуляторов, ведь потребляемая мощность теплого пола суммируется.

Устанавливать терморегулятор желательно на высоте не менее 150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на высоте около метра (высота розеток). Второй вариант возможен, если установка системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Крепится терморегулятор рядом с электропроводкой скрытым или наружным способом.

При превышении допустимой нагрузки на терморегулятор используется два варианта подключения:

  • зонирование и подключение каждой зоны к своему терморегулятору;
  • включение в схему твердотельного реле или магнитного пускателя. В этом случае, система будет управляться одним реле. Такое подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает в себя указание направления размещения полос. Производители и мастера рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

  • первый ряд пленки следует размещать не ближе чем 100 мм. к стене (или к другому объекту), но не дальше 400 мм;
  • шаг линии отреза пленки – 250 мм. Резать пленку в других местах запрещено;
  • расстояние между соседними полосами пленки – не менее 10 мм.;
  • предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен содержать:

  • расчет полезной площади;
  • расчет мощности системы;
  • место установки терморегулятора (и их количество, при монтаже теплого пола в большом помещении);
  • направление укладки полос пленки;
  • количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая необходима как для выполнения монтажных работ, так и для дальнейшей эксплуатации и ремонта.

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

  • инфракрасная пленка для теплого пола;
  • соединительные клипсы;
  • скотч;
  • терморегулятор;
  • датчик температуры.

Дополнительно нужно купить:

  • провод электрический (желательно медный, многожильный, сечением 1,5-2,5 мм);
  • теплоизоляционный материал. Электрический инфракрасный теплый пол допускает использование любого типа утеплителя: фольгированная пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и т.п.
  • пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка, кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор, угольник, карандаш.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:

  • свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);
  • не допускать установки на пленку тяжелых предметов;
  • исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

  • запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;
  • монтаж пленки выполняется при отсутствующем электропитании;
  • подключение к электропитанию выполняется строго по СНиП и ПУЭ;
  • выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);
  • используется только подходящий утеплитель;
  • исключается монтаж пленки под мебель и другие тяжелые предметы;
  • исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;
  • не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;
  • обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;
  • пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;
  • обязательная установка УЗО (устройство защитного отключения);
  • заламывать, перерезать, перегибать нагревательный кабель;
  • монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

4. Укладка гидроизоляционной пленки

Функция пленки для гидроизоляции – защитить электрическую систему теплый пол от влаги, поступающей снизу.

5. Монтаж теплоизоляционного материала

Как свидетельствуют отзывы пользователей – утеплитель позволяет повысить эффективность обогрева за счет того, что тепло не уходит вниз. Однако при установке системы ИК-отопления пола на втором этаже – утеплитель редко кто использовал, т.к. тепловая энергия будет прогревать перекрытие между первым и вторым этажом.

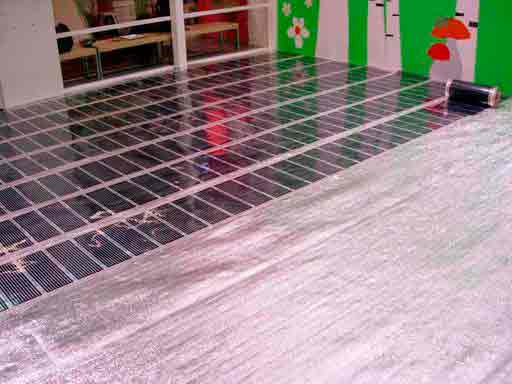

6. Укладка инфракрасного теплого пола

  • нанесение разметки для укладки на пол;
  • подготовка полосы пленки нужной длины. Обратите внимание резать пленку можно только по линии реза;
  • пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;
  • выдерживается рекомендованный отступ от стены в 100 мм;
  • выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);
  • полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

10. Подключение инфракрасного теплого пола к терморегулятору

Схема подключения терморегулятора пленочного теплого пола Подключение терморегулятора для инфракрасного теплого пола

4 этап – тестовый запуск системы (проверка)

Тестовое подключение инфракрасного теплого пола обязательный этап перед укладкой чистового напольного покрытия.

О нормальной укладке пленочного пола свидетельствует:

  • отсутствие постороннего шума (треска);
  • отсутствие искрения;
  • равномерный прогрев пленки.

Дополнительно проверяется надежность изоляции мест подключения провода.

5 этап – чистовая отделка

Перед тем, как установить напольное покрытие, пленочный пол нужно накрыть полиэтиленовой пленкой (100-200 мкм). Далее работы выполняются в соответствии с инструкцией укладки напольного покрытия.

Специфика укладки пленочного пола под разные виды покрытий показана на картинке:

Инфракрасный теплый пол под ламинат (пирог) – инфракрасный теплый пол под ламинат, паркетную доску

Инфракрасный теплый пол на деревянном полу укладывается аналогичным образом.

Мастера не советуют использовать пленочный пол под плитку, ввиду необходимости выполнения «мокрых» работ, которые понижают теплоотдачу пола.

Эксплуатация инфракрасного пленочного теплого пола

  • при попадании значительного количества воды на пленочный пол, его нужно немедленно выключить и просушить (естественным образом);
  • нельзя включать систему, для того чтобы, например, высушить ковролин после влажной уборки);
  • не допускается крепление чего-либо (например, ограничителя двери или плинтуса) с использованием метизов. Они повредят секции пленки;
  • запрещено расстилать на полу ковры, одеяла, металлизированные пленки (фольгу), а также переставлять мебель. Это может привести к перегреву системы.

Видео-инструкция по монтажу инфракрасного пола

Источник: http://moydomik.net/pol/410-infrakrasnyj-teplyj-pol-plenochnyj.html

Отзывы пишу крайне редко, однако это тот случай, когда это хочется сделать. Нашел эту компанию в начале августа этого года в поисковике по совету соседей по дому. Для обустройства отопления в строящемся коттедже понадобилось оборудование. После долгих разговоров с менеджером не осталось сомнений в правильности выбора фирмы. Хочу сказать спасибо соседям, которые подсказали хорошее место для закупки отопительного оборудования, а также сотрудникам магазина за компетентность и своевременность доставки.

Характеристики и устройство теплого пленочного пола

На рынке представлено множество систем для обогрева помещений – все технологии обладают плюсами и минусами. Главное достоинство пленочного пола заключается в отсутствии «мокрых» работ. Простой способ укладки пленочного теплого пола без стяжки позволяет провести монтаж за сутки, даже если у человека нет опыта в этой сфере.

Теплый пленочный пол – преимущества

Закажите консультацию! Позвоните нам 8 (495) 643-24-12 или оставьте заявку

Теплые пленочные полы обладают рядом достоинств при сравнении с другими технологиями обогрева помещения:

  • монтаж пленки не требует специальных знаний;
  • пленки используются для обогрева разных поверхностей: стен, потолка, пола и других поверхностей;
  • среди отопительного оборудования всех видов теплый пленочный пол обладает высоким коэффициентом производительности до 97%;
  • полная бесшумность работы;
  • при изготовлении применяются экологически чистые материалы, соответствующие санитарным требованиям;
  • при переезде теплый пленочный пол легко демонтировать;
  • пленка применяется для установки под любой вид покрытия (керамическая плитка, линолеум, паркет, ламинат и так далее);
  • разрешается проводить монтаж в помещениях с повышенной влажностью;
  • высокие показатели устойчивости к механическим нагрузкам;
  • нет электромагнитного излучения;
  • при нарушении целостности поврежденная секция заменяется.

Устройство и принцип действия пленочных полов

Инфракрасная пленка может использоваться как для временного обогрева, так и постоянного. Мобильный теплый пленочный пол устанавливается всего за пару часов, пленка также может быть размещена под ковром или на любых других поверхностях: стены и потолок.

Укладывать пленочный теплый пол для постоянного подогрева сложнее и материалы обойдутся дороже, но все работы можно сделать своими руками. Устройство выглядит следующим образом:

  • пленочные нагреватели подключены к терморегулятору;
  • датчики температуры расположены между нагревателей;
  • провод от датчика соединяется с контактами на терморегуляторе.

Выделяют два вида терморегуляторов, но основное предназначение заключается в контроле и поддержании заданной температуры. Установка выполняется на стене в доступном и удобном месте, желательно возле выключателя, чтобы не тянуть далеко провода. Укладывать пленочный теплый пол с мощностью более 2 кВт требуется с учетом, того, что подключение выполняется через отдельный автомат защиты.

Пленочный обогрев может происходить с использованием разных видов пленки:

  • алюминиевой или медной – биметаллические конвективные;
  • графитовой или карбоновой – инфракрасной.

Отличие состоит не только в разных материалах для производства, но и методе подогрева, но смонтировать можно представленные два вида самостоятельно. Принцип действия пленки одинаковый – нагревательные элементы запаяны с двух сторон в пленку, токоведущие шины подводят ток, за счет чего происходит выделения тепла. Пленки обладают разной длиной волны: тепловой и ИК диапазон.

Не стоит забывать, какой стороной укладывать пленку – возле расположения терморегулятора к стене размещаются контакты, а сама пленка укладывается медной полосой вниз.

Советы специалистов по эксплуатации покрытия:

  • нельзя ставить на пленку тяжелые предметы (кухонный гарнитур, стенку и другую массивную мебель);
  • датчик температуры пола и воздуха должен находиться в доступном и открытом месте, иначе приборы работают и показывают данные некорректно.

Теплый пленочный пол может стать отличной альтернативой основному отоплению, система особо актуальна для загородных домов. Производители на продукцию выдают гарантию, что позволяет быть уверенным в качестве!

Источник: http://www.kaleo.ru/articles/1373/

Пленочный теплый пол своими руками

Как по разному люди относятся к своим жилищам! Для кого-то дом — это крепость, для кого-то — дворец, но все-таки большая часть рачительных хозяев предпочитает видеть свой дом полной чашей. Однако прежде чем приступать к заполнению дома всем необходимым, стоит сделать его красивым и функциональным, способным не только радовать глаз, но и согревать в непогоду. И для этого нам нужно сделать ремонт — такой, после которого отпадет множество мелких бытовых проблем, свойственных стандартным квартирам. Внимательно просмотрите статьи на нашем сайте. Здесь вы найдете всю нужную информацию о преобразовании своих «жилищных условий» в комфортное гнездышко, где вам и вашей семье будет действительно удобно жить. А конкретно сейчас разговор пойдет о том, как сделать теплый пол.

Инфракрасный теплый пол — пленочный

О «подпольной» системе обогрева известно достаточно давно, но именно сейчас мы можем установить в собственном доме новейшие достижения нашей цивилизации в деле утепления. Причем сюда входят и проверенные временем водяные системы отопления (водяной теплый пол), и более новые — электрические, и самая последняя разработка — пленочный теплый пол. У каждого проекта есть свои достоинства, но последний вариант значительно превосходит любую другую модель теплого пола. В качестве доказательства посмотрите на наиболее характерные отличия пленочного пола от остальных разновидностей теплого пола:

  • самое главное — тип обогрева помещения, ведь в отличие от водяной и чисто электрической систем согревание происходит не за счет повышенной температуры кабеля или труб с водой, а в результате инфракрасного излучения, свойственного, в частности, живым телам и половине спектра нашего солнышка и являющегося наиболее комфортным для человеческого организма
  • толщина нагревательного элемента (меньше миллиметра) несопоставима даже с наиболее тонкой системой из электроматов
  • из-за наиболее щадящего типа прогревания теплый пол пленка может эффективно использоваться под абсолютно любым финишным напольным покрытием
  • монтаж теплого пола из пленки своими руками намного легче, чем в остальных системах, так как стяжку делать не придется в любом случае
  • супертонкие панели из пленки можно устанавливать не только как систему теплого пола, например, прикрепить пленку к ковру, используемому лишь в зимнее время, или к стене рядом с кроваткой ребенка, или даже просто под днище кроватки или любого другого предмета меблировки, нуждающегося в дополнительном обогреве

Как мы знаем, все системы теплого пола помогают сберечь наше здоровье, но все-таки инфракрасный обогрев более полезен, ведь такое излучение наиболее близко к природному и успешно применяется во многих областях нашей жизни, в том числе и в медицине. Да и остальные позиции существенно увеличивают привлекательность пленочного теплого пола. Конечно, его расценки нас не слишком радуют, но и ничего особо страшного в них нет, ведь купить правильный теплый пол из пленки могут позволить себе достаточно многие люди, и не обязательно для этого быть самым богатым человеком на планете. Возможно, что у тех, кто собирается установить теплый пол своими руками, вызывает некоторые вопросы подключение теплого пола, но вот с этим мы вполне можем вам помочь.

Устройство теплых полов из пленки

Давайте сначала более подробно рассмотрим строение пленочного теплого пола.

Из самого названия уже понятно, что основной частью этой системы является тонкая пленка из полиэстера, в которую полосами, а в наиболее дорогом варианте — сплошняком, запаяна углеродная паста (ее еще называют карбоновой). Именно эта паста под воздействием электрического тока испускает инфракрасные лучи. Для подведения электротока в пленке есть специальные медно-серебряные проводники, к которым и подсоединяются провода от источника питания.

В систему подключения обязательно входит терморегулятор для теплого пола, благодаря которому вы можете регулировать степень нагрева пола. Он действует на основании показателей, снимаемых датчиками температуры, подключаемыми с изнаночной стороны пленки. Кстати, если поставить автоматический термостат для теплого пола, самостоятельно определяющий оптимальное время включения-выключения режима обогрева, можно добиться значительной экономии электроэнергии, а при наших расценках на нее это будет отнюдь не лишним.

Вдобавок в комплект теплого пола входит еще и парочка прокладок:

  • теплоотражающая подложка под теплый пол, чтобы все тепло доставалось именно нам, а не грело потолок соседям снизу
  • вкладыш между пленкой и собственно самим полом, его выбор зависит от вида финишного напольного покрытия

Вот в основном и весь комплект, без учета мелких деталей вроде контактных зажимов и скотча для фиксации прокладок.

Установка пленочного теплого пола под различное напольное покрытие

Как уже упоминалось, инфракрасный режим обогрева позволяет использовать карбоновую пленку под любое напольное покрытие. В принципе, основные позиции комплекта пленочного теплого пола остаются неизменными в любом случае. Однако следует принимать во внимание, что для каждого варианта финишного настила применяются соответствующие материалы для подложки под чистовую обшивку. Это и понятно — разница между мягкими (линолеум, ковролин), твердыми деревянными (ламинат, паркет) и твердыми каменными (керамическая и каменная плитка) покрытиями требует различного подхода для образования действительно качественного пола. А качество для нас стоит во главе угла, вряд ли кому-то хочется делать ремонт теплого пола слишком часто.

Переходим к конкретике и рассмотрим, какой материал используется для каждого из указанных вариантов напольного покрытия:

  • перед настилом деревянного пола любой разновидности на нагревательную пленку укладывается полиэтиленовая пленка

  • в случае мягкого напольного покрытия необходимо позаботиться о защите пленочного теплого пола от различных повреждений, то есть на пленку нужно постелить твердый вкладыш — это может быть фанера, древесно-стружечные или ориентировано-стружечные плиты

  • с плиткой придется потрудится — сверху на пленку теплого пола настилаем полиэтиленовую пленку, малярную сетку (материал сетки не должен проводить электрический ток) крепим к основному полу дюбелями так, чтобы не повредить полосы углеродной пасты и медного проводника и укладываем плитку на специальный клей для теплого пола

Казалось бы, ничего сложного. Единственно стоит упомянуть, что теплый пол, уложенный под плитку, несмотря на несколько большие сложности в монтаже, будет более экономичным. Дело в том, что материал плитки дольше сохраняет тепло, поэтому на поддержание оптимального режима отопления будет расходоваться меньше электроэнергии, чем для деревянных покрытий, которые придется подогревать чаще.

Схема монтажа пленочного теплого пола

Уже изложенная информация дает достаточное представление о монтаже пленочного теплого пола. Но все-таки стоит более подробно рассказать как о схеме установки, так и о важных мелочах. Начнем:

  • заранее подготавливаем место для установки терморегулятора — вырезаем отверстие для распредкоробки и штробуем канал под проводку
  • пленочный теплый пол можно укладывать и на черновую бетонную стяжку, и на старое покрытие, главное, чтобы базовый пол был ровным и чистым
  • в качестве подложки настилаем надежное теплоотражающее покрытие (использовать алюминиевую фольгу крайне нежелательно) отражающей стороной вверх
  • если финишное напольное покрытие планируется достаточно тяжелым (чаще всего речь идет о плитке), лучше на бетонную основу под теплоотражатель установить еще и слой теплоизоляционного материала, обладающего малой усадкой, например, пробковую подложку
  • фиксация любых подложек осуществляется строительным скотчем
  • и подложки, и пленку укладываем стык в стык или с небольшим расстоянием между полосами, внахлест их накладывать нельзя
  • при монтаже основного обогрева нагревательной пленкой должно быть покрыто от 60 до 80% пола, если же теплый пол будет дополнительной системой отопления, тогда под пленку можно отвести и меньшую площадь
  • определяя площадь обогрева и ее конфигурацию, стараемся не раскладывать нагревательную пленку под тяжелой массивной мебелью
  • участки пленки нужной длины отрезаем по специальным линиям, чтобы не нарушить карбоновый слой
  • нагревательная пленка располагается медной полосой вниз, к отражателю
  • контакты должны быть направлены к стене, на которой будет устанавливаться терморегулятор
  • подсоединяем контактные зажимы на полосы медного проводника, к ним подключаем монтажный провод
  • изолируем выходы медных полос
  • производим подключение терморегулятора теплого пола и датчика температуры
  • проводим пробное включение теплого пола для определения правильности подключения
  • устанавливаем прокладку, подходящую под финишное напольное покрытие
  • делаем чистовой пол

Схема весьма несложная, минимальное время монтажа занимает порядка 2 часов. Однако временные рамки могут сильно раздвинуться при монтаже пола под плитку или в том случае, когда у вас недостаточно опыта в проведении ремонтных работ. Помните, одно из самых главных правил гласит: устанавливая пленочный теплый пол, инструкция всегда должна быть под рукой. А еще лучше воспользуйтесь советами специалиста, например, для подсоединения контактов и проводов. Особенно актуальным присутствие профессионала-электрика становится при проведении отдельной линии для питания теплого пола от распределительного щитка.

Ну что, испугались? Не переживайте, дело действительно нехитрое. Правильно уложить финишное напольное покрытие и то посложнее будет. Однако, как говорится, не боги горшки обжигают, так что засучиваем рукава и принимаемся за работу. Удачи вам в создании домашнего уюта собственными руками!

Источник: http://strport.ru/poly/plenochnyi-teplyi-pol-svoimi-rukami

Пленочный инфракрасный теплый пол своими руками

Знаете, какой теплый пол проще всего обустроить своими руками? Пленочный, инфракрасный, принцип действия которого основан на мягком инфракрасном излучении — экологичном, абсолютно безопасном для человека или животных. Такой пол не потребует от монтажника особых усилий. К тому же его комплекты оснащены специальными пошаговыми инструкциями, которые гарантируют качественный результат даже дилетантам в области строительства и отделки.

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

  • лучистый обогрев;
  • высокое КПД;
  • и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

Технические характеристики инфракрасного теплого пола

ИК-пол обладает следующими технико-эксплуатационными характеристиками:

  • потребляемая мощность его составляет 45-67 Вт/мч на кв м;
  • температура плавления пленки — 130°С;
  • доля ИК лучей в спектре излучения равна 95%;
  • а длина обогревательной ИК-волны составляет от 5 до 20 мкм.

При этом длина полосы термопленки не может быть более 8 м. И толщина такого теплого пола составляет не более 0,4 мм, так что подобное утепление можно ставить не только на пол под любое покрытие, но еще и на стены и даже на потолок. И помещение будет теплым по всему периметру.

Такому полу необходимо обеспечить электропитание в 220 В. А расходование им электричества напрямую зависит от эксплуатационного режима и величины обслуживаемой площади.

Сегодня на рынке представлены пленочные теплые полы от самых разных производителей. И характеристики у всех у них практически одинаковые. Так что, выбирая ИК-пленку для себя, потребитель ориентируется на рекламу, ценовую политику фирм и убедительные пояснения продавцов.

Самостоятельный монтаж пленочного пола: инструкция

Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.

Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).

Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки. Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.

Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.

Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.

Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.

Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.

Следующий этап монтажа — установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.

Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться.

Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.

Подключение и тестирование инфракрасного пленочного пола

Подключение уложенных нагревательных ИК-полос выполняется с использованием многожильных медных проводов с сечением в 1,5-2,5 мм. А тестирование пленочных теплых полов нужно проводить при температуре в 30°С, не выше. И внимательно отслеживать возможные искрения, нагревание соединений и пр.

Принцип подключения терморегулятора инфракрасной пленки ничем не отличается от принципа подключения других теплых электрических полов:

  • с одной стороны в 2 контакта вставляют провода термодатчика;
  • с противоположной же стороны (также в 2 контакта) ставят провода теплого пола;
  • а 2 центральных контакта остаются под электропитание.

Что же касается заземляющих проводов, то они в контакты не вставляются, а лишь соединяются и зажимаются клеммой.

Теплый пленочный пол инфракрасного излучения — прекрасная альтернатива другим нагревающим электрическим системам. В то числе в вопросах монтажа — ведь его можно класть без мокрой стяжки. К тому же этот пол легко переезжает вместе со своими владельцами — его можно не только собрать, но и разобрать самостоятельно.

Источник: http://okeymaster.ru/plenochnyy-infrakrasnyy-teplyy-pol-sv/

Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Как устроена ИК-система

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой. Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50°С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество. Все они условно делятся на три вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка.

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры. Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Источник: http://sovet-ingenera.com/otoplenie/teply-pol/infrakrasnyj-teplyj-pol-svoimi-rukami.html

Теплый пленочный пол своими руками

Эта статья расскажет вам о том, как установить теплый пленочный пол своими руками. Что же представляет собой теплый пол данного вида? Его основу составляет тонкая органическая пленка с углеполимерными или карбоновыми включениями в качестве нагревательного элемента, излучающего инфракрасные волны, не вредящие вашему здоровью. Своими свойствами данная система обогрева выгодно выделяется на фоне остальных. КПД такого пола в среднем на 15% выше, кроме этого он вполне экологичен.

К наиболее ярким преимуществам такого пола можно отнести следующие качества.

1. Легкость установки и простота обслуживания. Для того чтобы смонтировать данную систему обогрева не требуется каких — либо специфических навыков или инструментов, поэтому установить теплый пленочный пол самостоятельно – более, чем элементарно. К тому же для монтажа теплого пола такого вида не обязательно специально заливать стяжку, главное, что бы поверхность была
более или менее ровной.

2. Щадящий режим обогрева позволяет укладывать его подо все виды напольного покрытия.

3. Все его сегменты вполне взаимозаменяемы, что позволяет с легкостью отремонтировать поврежденный участок.

4. Очень маленькая толщина (всего полмиллиметра).

5. Инфракрасные тепловые излучения близки природным, что делает его безопасным для здоровья, в отличие от электромагнитных излучений.

Структура пленочного теплого пола

Как же правильно установить теплый пленочный пол самостоятельно и что для этого нужно?

Материалы и инструменты

  • Рассчитайте необходимый метраж нагревательного элемента.
  • Рассчитайте количество теплоизолирующей подложки.
  • Запаситесь электропроводами и терморегулятором.
  • Не забудьте об изоляционной ленте.
  • Коробка распределения.
  • Отвертка, нож, бокорезы, плоскогубцы.

Подготовка поверхности для пленочного пола

1. Перед началом работ убедитесь, что поверхность пола, на который вы будете укладывать пленку, достаточно ровная. Допустимое расхождение – около двух миллиметров. Если перепады превышают допустимый максимум, стоит избавиться от них путем шлифовки (для бетонной стяжки) или циклевки (для деревянных покрытий).

2. Тщательно очистите пол перед монтажом.

3. Расстелите теплоизолирующую подложку так, чтобы на ней не образовывалось складок, металлизированной стороной кверху.

4. Каждую последующую полосу подложки укладывайте «встык» относительно предыдущей, фиксируя их между собой при помощи обычного скотча.

Когда наша основа готова, давайте приступим непосредственно к монтажу теплого пленочного пола своими руками. Если такая система обогрева является единственным источником тепла в данном помещении, площадь пленочного покрытия должна занимать более 70% от его площади. В обогреваемой комнате достаточно 40–50. От стены до края пленки должно быть расстояние, превышающее 10 сантиметров.

Монтаж теплого пленочного пола

Внимательно ознакомьтесь с инструкцией, прежде чем начать работу, так как способы подключения разных систем обогрева могут быть отличными друг от друга.

Стандартная схема установки пленочного пола

1. Чтобы избежать большого количества соединений, а также перерасхода проводов, нарезать пленку нужно так, чтобы получилось наименьшее количество полос, то есть вдоль помещения.

2. Укладывайте пленку, избегая заломов, складок и перекрытий так, чтобы медные шины были снизу. Чтобы полосы не сдвигались относительно друг друга, следует зафиксировать их скотчем.

3. Соедините контактные зажимы с медными шинами. К одной полосе должно подходить по 2 зажима, соответственно числу медных шин. Следите, чтобы контакты «смотрели» в одну сторону. Они должны быть обращены к стене, на которой вы расположите распределительную коробку и терморегулятор.

4. Контакты зажимов соедините с проводами. Не забывайте изолировать каждый контакт.

5. Установите распределительную коробку, подведя к ней необходимую проводку.

6. Подведите провода от контактов обогревательной системы к коробке распределения. Схема подключения в данном случае используется параллельная. Чтобы провода не выпирали и не травмировались, в теплоизоляционном материале специально прорезаются не глубокие пазы.

7. Убедитесь в изолированности системы. Каждый рез переложите сверху и снизу не проводящим электричество материалом и наложите сверху него изоленту.

Когда пленка уложена и подключена, остается только подключить систему управления.

Температурный датчик нужно расположить в таком месте, в котором будет гарантирована его сохранность и в то же время в непосредственной близости от системы обогрева, то есть под пленкой. Например, там, где впоследствии вы планируете поставить какой–либо предмет меблировки (стол, тумба, комод). Чтобы избежать выпирания датчика, вырежьте в подложке небольшое углубление. Терморегуляторы и распределительные коробки обычно располагают на высоте 15-20 сантиметров от пола.

В зависимости от того, какое напольное покрытие вы собираетесь использовать в данном, помещении вы должны защитить пленку от всякого рода механических повреждений. Под более жесткое покрытие, например ламинат, не требуется никаких особых изысков, бывает достаточно обычной пленки из полиэтилена.

Если вы решили постелить мягкие материалы, такие как ковролин или линолеум, вам придется более основательно подойти к вопросу защиты нагревательной системы. Для этих целей накройте ваш теплый пол из пленки полиэтиленом, а сверху уложите листы тонкой фанеры или древесноволокнистой плиты. Следите за тем, чтобы в процессе укладки не повредить тонкую пленку.

Еще более трудоемкий процесс – укладка плитки своими руками на теплый пленочный пол.

Для начала, как и при других покрытиях, защищаем пленку полиэтиленом, сверху на него кладем армирующую малярную сетку из не проводящего ток материала. Далее стоит прикрепить сетку к исходной поверхности пола так, чтобы не повредить нагревательные элементы и медные шины с проводкой. Теперь можно класть плитку, используя специальный плиточный клей.

Если вы сделали все правильно, то теплый пленочный пол, установленный самостоятельно, будет радовать вас и ваших детей своим теплом долгие годы.

Для большей наглядности предлагаем вам видеоролик, подробно показывающий весь процесс монтажа инфракрасного теплого пола своими руками.

Источник: http://vse-postroim-sami.ru/materials/flooring-tile/1647_teplyj-plenochnyj-pol-svoimi-rukami/

Как уложить теплые полы пленочного типа своими руками

Здесь вы узнаете:

С момента своего появления, инфракрасные теплые полы показали растущий интерес от потенциальных потребителей. Они отличаются надежностью и легкостью в укладке, при желании они легко монтируются самостоятельно, без привлечения специалистов. Именно этой теме и будет посвящен наш обзор – мы расскажем, как самостоятельно смонтировать пленочный теплый пол и что для этого нужно. Также мы дадим полную информацию об инфракрасной пленке.

Особенности инфракрасных теплых полов

Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие. По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.

У водяных теплых полов имеются довольно серьезные недостатки:

  • Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
  • Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
  • Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.

В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.

Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.

Пленочный теплый пол – это современная альтернатива всем вышеуказанным разновидностям полов. Его основой является инфракрасная пленка, прокладываемая под напольным покрытием. На нее подается электроэнергия, в результате чего та начинает генерировать инфракрасные лучи. Достигая поверхности плитки, древесины, линолеума и любого другого покрытия, они преобразуются в тепловую энергию.

Рассмотрим основные особенности и достоинства пленочных теплых полов:

  • Облегченный монтаж – в отдельных случаях на него уходят максимум два часа. Причем сложнее снять и уложить обратно снятое покрытие, чем смонтировать пленку;
  • Нет никакой нагрузки на междуэтажные перекрытия – благодаря этому пленка может быть использована для установки в квартирах;
  • Пленочный теплый пол безопасен для человека и животных – он не оказывает негативного влияния на здоровье и не является источником электромагнитного излучения;
  • Совместимость почти с любыми напольными покрытиями;
  • Долговечность – правильно уложенная пленка сможет проработать 10-15 лет (некоторые производители гарантируют до 50 лет эксплуатации), не требуя замены.
  • Дороговизна – цены на пленочные теплые полы хоть и падают, но остаются высокими;
  • Электрическое отопление приводит к большим расходам на электроэнергию – от этого уже никуда не деться;
  • Отсутствие стойкости к нагрузкам – в случае применения линолеума, потребуется обеспечить защиту пленки с помощью фанерных листов.

Некоторые специалисты отмечают низкую надежность пленочных теплых полов, но здесь все зависит от выбранной пленки – если гнаться за дешевизной, то и с надежностью все будет плохо.

Принцип работы ИК-полов и вспомогательное оборудование

Температурный контроль ведет датчик, располагающийся в толще полов.

Смонтировать инфракрасный пленочный теплый пол можно самостоятельно, без помощи специалистов. Для этого понадобятся соответствующее количество пленки, термостат и соединительные провода. Схема подключения пленочного теплого пола проста – отдельные участки соединяются между собой параллельно (не последовательно), после чего подключаются через термостат к электросети.

Пленочные теплые полы очень тонкие – их толщина в большинстве случаев не превышает 1 мм. А вот ширина варьируется от 50 до 100 см. Пленка поставляется в длинных рулонах, причем она легко разрезается на отдельные участки определенной длины. Но резать наобум нельзя – только по линиям отреза, иначе будет нарушена ее работоспособность. Кроме того, на этих линиях располагаются контактные площадки для подключения к электрической сети.

Общий принцип монтажа пленочных полов следующий:

  • Укладываем на черновые полы слой теплоизоляции;
  • Монтируем датчик температуры;
  • Раскладываем пленку согласно заранее нарисованной схеме;
  • Выполняем электрические подключения.

Завершающий этап – тестирование. Положительным результатом станет равномерный прогрев напольного покрытия на всех участках, под которыми прокладывается пленка.

Выбираем подходящую пленку

Если вы собираетесь монтировать пленочный теплый пол без привлечения специалистов, начните с главного – с выбора подходящей пленки. Необходимо определиться, какая роль отводится этому источнику тепла. Выберите пленку мощностью 180-200 Вт/м², если она будет единственным источником тепла в помещении. В остальных случаях достаточно мощности 100-130 Вт/м².

Что касается ширины пленки, то здесь необходимо ориентировать на схему укладки. Данную схему следует нарисовать самостоятельно, определившись с местами установки мебели. Там, где будут стоять мебельные элементы без ножек, теплые полы не нужны – здесь они придут в негодность из-за перегрева. В зависимости от размеров комнаты и габаритов прогреваемых участков, выберите пленку подходящей ширины.

Отзывы некоторых специалистов свидетельствуют о том, что пленочный теплый пол под плитку лучше не укладывать. Они советуют отдать предпочтение другим видам греющего оборудования, например, нагревательным матам.

Выбирая пленку под теплый пол, необходимо обратить внимание на будущее напольное покрытие. В случае с инженерной доской, ламинатом или линолеумом достаточно взять самый простой пленочный материал. Если планируется укладка кафельной плитки или керамогранита, необходимо приобрести перфорированную пленку – в ней имеются небольшие отверстия, обеспечивающие надежное сцепление применяемых смесей с черновыми полами.

Укладка пленочного теплого пола

Пришла пора разобраться с пошаговой инструкцией по укладке пленочного теплого пола. Если он будет монтироваться под инженерную доску или ламинат, приготовьте следующие материалы и инструменты:

  • Рулонный теплый пол подходящей ширины и длины;
  • Ножницы для резки пленочной основы;
  • Теплоизоляционный материал;
  • Термостат с датчиком температуры;
  • Соединительные провода;
  • Скотч;
  • Соединительные скобы;
  • Битумную изоляцию;
  • Паяльник с флюсом и припоем.

Пройдемся по всем операциям более подробно.

Подготовка поверхности и укладка изоляции

В качестве примера возьмем ситуацию, когда у нас есть новый дом, в котором уже имеются черновые полы. Для начала их нужно выровнять, чтобы получить готовую к монтажу поверхность. Делается это с помощью выравнивающей смеси для пола (например, подойдет ровнитель от торговой марки Крепс – мешок весом 25 кг стоит около 280 рублей). Разведите смесь с водой в указанных пропорциях, залейте черновую поверхность и подождите двое суток до ее полного застывания.

Следующий этап – укладка теплоизолирующего слоя. Мы рекомендуем взять для этого недорогой Пенофол. Одна из его сторон является блестящей – она отражает тепло в обратную сторону, не давая ему уйти в стяжку. При необходимости, вы можете использовать любые другие виды теплоизоляционных материалов, в том числе и плиточных. Их крепеж выполняется монтажными скобами или дюбелями с широкими шляпками. Отдельные листы или плиты соединяются между собой скотчем.

Разметка пленки

На данном этапе нам потребуется рулетка, лист бумаги и простой карандаш. Измеряем габариты мебели (длина и ширина), рисуем макет помещения, размещаем на ней мебельные элементы. Там, где будет стоять мебель, пленка не нужна – мы уже писали, для чего это делается. В соответствии с полученными данными покупаем пленку для пленочных теплых полов. Широкие участки выстилаем широкой пленкой – так удобнее. Но в общем следует ориентироваться на габариты помещения.

Резка пленки производится согласно линиям разреза. Подготавливаем участки необходимых размеров, отставляем их в сторону. Размечаем места прокладки проводов. Если не хочется делать множество пересечений, действуем следующим образом – раскладываем провода с фазой и нулем по боковым стенкам комнаты, перпендикулярно к ним раскладываем пленку, подключаем одни концы к фазе, а другие к нулю. Как подключить пленочный теплый пол таким методом – указано на рисунке ниже.

Установка термостата, электрические подключения

Теперь мы знаем, как подключать пленочные теплые полы так, чтобы избежать лишних пересечений проводов — так будет меньше путаницы, а перекрещивающиеся провода не будут тереться друг об друга. Давайте посмотрим, как проложить провода и как установить термостат. Делается это очень легко – с помощью строительного ножа.

Перед укладкой необходимо прикинуть в уме схема прокладки проводов, определиться с местом установки термостата. Именно к термостату мы и будем тянуть соединительные провода для подключения пленочных теплых полов. Для их прокладки делаем бороздки в теплоизоляции. Здесь же делаем вырез под температурный датчик, подводим к нему сигнальный провод. После этого отправляем все провода по бороздкам к термостату. Для того чтобы проводники не выпадали из бороздок, закрепляем их скотчем.

Поговорим немного о подключении пленочных теплых полов. Мы уже говорили, что на пленке присутствуют контактные площадки – именно к ним мы и будем подключать провода с помощью контактных групп. Эти контактные группы сжимаются пассатижами, в результате чего они плотно прилегают к площадкам. Но такой подход практикуют не все специалисты – многие из них настоятельно рекомендуют пропаивать все соединения для большей надежности и долговечности соединений.

Не спешите укладывать напольное покрытие – пленочный теплый пол необходимо протестировать. Подключаем его к электросети, устанавливаем температуру +30 градусов, через 15-20 минут отключаем систему и проверяем все участки. Если какие-то из них остались холодными, проверяем электрические подключения.

Укладка напольного покрытия

Фактически наш пленочный теплый пол готов, осталось уложить напольное покрытие. Рассмотрим три частных случая:

  • С укладкой кафельной плитки;
  • С укладкой ламината;
  • С укладкой линолеума.

В случае с кафельной плиткой теплоизоляция становится камнем преткновения – она будет мешать нормальному контакту клея с черновым полом и плиткой. Поэтому поверх теплоизоляции рекомендуется залить тонкую стяжку, уложить на нее пленку, кинуть сверху армирующую сетку, и лишь после этого начать стелить плитку, воспользовавшись плиточным клеем. Есть и второй вариант – вместо промежуточной тонкой стяжки постелить плиты гипсокартона.

С ламинатом все просто – он обладает достаточной прочностью, чтобы защитить полы от продавливания. Поэтому укладываем на ИК-пленку полиэтиленовую пленку или подложку, а уже на нее кладем ламинат. На этом моменте наши теплые пленочные полы полностью готовы к эксплуатации. Если же вместо ламината планируется использование линолеума, то поверх подложки или полиэтиленовой пленки укладываем фанеру или ДВП. Уже поверх твердой поверхности кладем линолеум.

Источник: http://remont-system.ru/teplyy-pol/kak-ulozhit-teplye-poly-plenochnogo-tipa-svoimi-rukami

Техника самостоятельного подключения пленочного теплого пола

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Инфракрасный теплый пол под плитку

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Монтаж инфракрасного пленочного теплого пола DAEWOO

Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

    нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;

Правильное подключение инфракрасного теплого пола в комнате с мебелью

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

    Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать — не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

Устройство греющей плёнки

В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу

Инструкция по монтажу нагревательной пленки

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Источник: http://kaminyn.ru/tyoplyiy-pol/elektricheskiy/ustanovka-infrakrasnyih-teplyih-polov.html

Инфракрасный пленочный теплый пол

Инфракрасный теплый пленочный пол был изобретён в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

  • поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
  • инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
  • придаёт свежесть и чистоту;
  • практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
  • несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
  • инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку , между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это, подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

Источник: http://bouw.ru/article/infrakrasniy-plenochniy-tepliy-pol

Пленочный инфракрасный теплый пол своими руками: схема монтажа

Вы когда-нибудь слышали про энергосберегающий инфракрасный пленочный пол? Если нет, то самое время восполнить пробел в знаниях.
Новый материал для теплого электрического пола появился на рынке несколько лет назад и произвел настоящий фурор. Подумайте сами, пол укладывается под любое покрытие, будь то линолеум, ламинат, паркет или керамическая плитка. Также отличным технологическим решением для укладки под плитку будет инфракрасный стержневой теплый пол. Инфракрасный пленочный теплый пол не требует цементной стяжки при укладке, он намного экономичнее кабельного теплого пола, который при этом обязательно необходимо заливать цементной стяжкой. Пленочный инфракрасный теплый пол достаточно прост в монтаже и его можно легко смонтировать своими руками. Кроме того, при переезде вы легко можете демонтировать пленку и забрать ее с собой, либо просто перестелить заново, если к примеру вы задумали ремонт с перепланировкой.

Инфракрасный пленочный теплый пол полезен для здоровья

Лечебные свойства инфракрасного света уже много лет используются в медицине. Инфракрасный свет благотворно влияет на поврежденные ткани, прогревая их и способствуя тем самым восстановлению после тяжелых травм и операций. Пленка инфракрасного теплого пола вырабатывает тепловые лучи, которые легко преодолевают напольное покрытие и оказывают лечебный эффект на организм человека.

Ученые выяснили, что человеческий организм сам вырабатывает инфракрасные лучи с частотой 6-20 мкм, а инфракрасный теплый пленочный пол выдает импульсы с частотой 7-20 мкм, которые фактически равнозначны импульсам человеческого организма. Данные частоты способствуют улучшению микроциркуляции крови, снимает стресс и усталость.

А еще инфракрасный теплый пол способствует образованию в помещении отрицательных ионов, которые также оказывают благоприятное воздействие на организм человека. Вот вам и обогреватель и люстра Чижевского в одном флаконе.

Технические характеристики

  • Напряжение электрической сети 220-230 Вольт 50 Hz;
  • потребляемая мощность в зависимости от вида инфракрасной пленки: 150 Вт/м2, 220 Вт/м2, 400 Вт/м2;
  • температура рабочей поверхности: до 45°С при 150Вт, до 60°С при 220Вт, до 80°С при 400Вт;
  • дальние инфракрасные лучи 90.4%;
  • длина волны 7-20 мкм;
  • температура плавления пленки 265 гр. Цельсия;
  • электромагнитное поле практически отсутствует.

Монтаж инфракрасного пленочного теплого пола своими руками

На очищенную и подготовленную поверхность пола укладывается теплоизоляционный материал. Если на вашем полу планируется покрытие из линолеума или ковролина, то подойдут любые типы изоляции с толщиной листа 3-5мм, на стыках листы проклеиваются скотчем. Если на пол планируется укладываться керамическая плитка, то рекомендуется использовать теплоизоляция из технической пробки толщиной 2мм.
При монтаже теплого инфракрасного пленочного пола необходимо заранее определиться с местоположением терморегулятора и составить схему монтажа, чтобы правильно разложить инфракрасную пленку на полу. Пленку при этом укладывают на открытых участках пола, на которых не планируется устанавливать мебель.

Пленку разрезаем на полосы необходимого размера по специально-размеченным линиям на самой пленке. Затем разложите пленку на полу в соответствии с составленной схемой монтажа на полу по заранее намеченному плану медной полосой вниз и контактами к стене, на которой планируется установка терморегулятора.


Затем подключаем инфракрасную пленку к проводке, установив на краях медной полосы контактные зажимы и подключаем к зажимам контактные провода.
Обязательно изолируем все места подключения проводов к зажимам и места разреза пленки с другой стороны с помощью битумной изоляции.

Подключаем датчик температуры пола с нижней стороны инфракрасной пленки. И обязательно изолируем его.
Когда наш теплый пол полностью уложен, все контакты и провода подключены, устанавливаем теплорегулятор и тоже изолируем все контакты и подключаем его к электросети.
Перед укладкой напольного покрытия обязательно протестируйте ваш новый инфракрасный пленочный пол. Поверхность должна нагреваться равномерно, пр этом не должно бытии никаких искрений и нагреваний мест соединения контактов.

Для дополнительной защиты укладываем поверх теплого пола полиэтиленовую пленку и можно приступать к укладке финишного напольного покрытия.

Внимание. Если будет укладываться керамическая плитка, то после ее укладки нужно дать просохнуть стяжке под плиткой в течении 20 дней, прежде чем можно будет начать пользоваться системой обогрева вашего пола.

Видео монтажа

Фирма Caleo, один из лидеров по производству инфракрасного теплого пола выпустила несколько видео, которые призваны облегчить понимание процесса укладки теплого инфракрасного пола своими руками. Что может быть проще, чем укладка теплого пола, да пожалуй проще некуда!

И правда просто!
С монтажом такого пола справятся даже дети.
И а теперь еще одно видео, на котором подробно рассказывается о технологии теплого инфракрасного пола, а также его монтаже. На этот раз вашему вниманию представлен пол производства Южной Кореи — Sun-Power

Удачи в монтаже теплого пола в своей квартире или доме!

Источник: http://sarstroyka.ru/remont/pol/plenochnyj-infrakrasnyj-teplyj-pol-svoimi-rukami-sxema-montazha.htm

Комментарии

Комментирование отключено.
