Как сделать перекрытие между этажами

Содержание

.

Деревянное перекрытие между этажами

Одной из важных составляющих деревянных домов, а также маленьких кирпичных зданий являются деревянные перекрытия, расположенные между этажами. Они выполняются как очень важный этап строительства, поскольку придают всей постройке прочности, надежности и обеспечивают дополнительную безопасность.

Деревянное перекрытие между этажами своими руками

Для того, чтобы правильно построить деревянное перекрытие нужно произвести ряд очень точных расчетов, которые будут включать в себя сведения о нагрузках на них, материал, из которого делались стены постройки, и другие особенности. Главное преимущество такой конструкции заключается в том, что она довольно дешевая и имеет большой срок эксплуатации (около 50 лет). Монтажные работы по ее установке не требуют привлечения дорогостоящих машин и специальных приспособлений, поскольку могут выполняться с помощью обычных инструментов, находящихся в арсенале каждого строителя. Кроме этого, благодаря натуральному материалу, который применяется для создания перекрытий между этажами, в доме всегда можно создать дополнительный уют и обеспечить истинный комфорт.

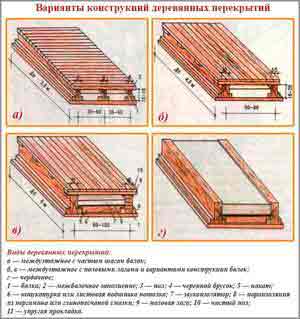

Деревянные перекрытия между этажами могут иметь различную конструкцию: располагаться на деревянных или металлических балках, деревянных или фанерных фермах. Последние конструкции используются для устойчивости больших помещений (торговых центров, спортивных залов). При строительстве частного дома предпочтение отдается деревянным перекрытиям по деревянным балкам.

Существует также три вида перекрытий, которые отличаются своим назначением и возлагаемыми на них функциями. Это цокольные, чердачные и междуэтажные перекрытия, верхняя часть которых выполняется из какого-либо полового покрытия, а нижняя делается из гипсокартона.

При строительстве кирпичного здания чаще всего делают деревянные перекрытия из досок и брусьев, которые покрываются специальными составами для увеличения срока службы, а также защиты от всевозможного влияния вредных веществ и повышения пожарной безопасности.

Для того, чтобы избежать возможных колебаний температуры в доме деревянные перекрытия дополнительно утепляют различными негорючими теплоизоляционными материалами.

Участки деревянных перекрытий, которые непосредственно лежат на кирпичных стенах, обмазывают смолой или накрывают со всех сторон рубероидом. Делая данную конструкцию, используют деревянные балки, толщина которых достигает 8 см (они делаются из толстых бревен, подвергающихся распилу на равные 4 части). Есть случаи, когда для одной балки применяют два бревна (толщиной по 5 см), плотно соединенных между собой и зафиксированных гвоздями. На кирпичных стенах заранее делаются углубления, размер которых составляет 18 см. Они предназначены для будущего размещения деревянных балок, которые крепятся непосредственно к кирпичу анкерными болтами.

Выбирая толщину доски для перекрытий, следует учитывать расстояние между балками, а также возможное их прогибание, которое определяется нормативными документами.

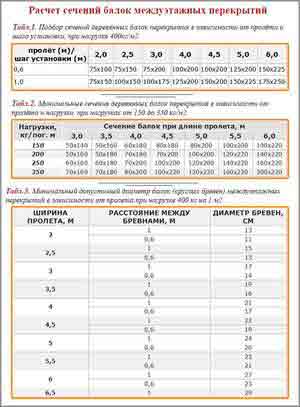

При устройстве перекрытий из дерева главное точно подобрать сечение несущих балок. Что бы облегчить этот процесс предлагаю ознакомиться с таблицами ниже:

Сечение балок при нагрузке на перекрытие 400 кг/м2 (для устройства полноценного жилого этажа, например мансардного)

Сечение балок при нагрузке на перекрытие 150-350 кг/м2 (чердак и чердачные помещения без существенных нагрузок)

Деревянное перекрытие между этажами. Видео

Источник: http://postroy-sam.com/derevyannoe-perekrytie-mezhdu-etazhami.html

Как сделать перекрытие между этажами

  • 1 Виды
  • 2 Требования
  • 3 Балочные
  • 3.1 На основе деревянных балок
  • 3.2 С использованием металлических балок
  • 4 Безбалочные
  • 4.1 Сборные железобетонные
  • 4.2 Монолитные железобетонные
  • 5 Сборно−монолитные
  • 6 Видео

Обязательным элементом конструкции любого возводимого здания является перекрытие, сооружаемое между этажами. Оно предназначено для разделения комнат, других помещений по высоте, отделения их от чердака и подвальных помещений. Существует множество вариантов его изготовления в зависимости как от видов используемых материалов, так и от разновидности самой конструкции. Стоимость этого элемента в среднем составляет 20% от стоимости всего здания. Рассмотрим подробнее, как сделать перекрытие между этажами строящегося дома.

В зависимости местоположения, они бывают:

  • Подвальные. Отделяют жилые помещения от подвала.
  • Цокольные. Отделяют жилые помещения от холодного подполья.
  • Междуэтажные. Отделяют жилые этажи (в т.ч. и мансардный).
  • Чердачные. Отделяют неотапливаемый чердак.

  • Прочность. Способность нести полезную нагрузку в соответствии со значениями, заданными на стадии проектирования.
  • Жесткость. Не допуск сверх нормативного прогиба или «перемещения» при сдвигании предметов (например, мебели) или при хождении людей. Для междуэтажных перекрытий норма прогиба составляет 1/250, а для чердачных 1/200.
  • Хорошая звукоизоляция. Препятствие распространению излишнего звука.
  • Хорошая теплоизоляция. Уменьшение потерь тепла.
  • Высокая огнестойкость. Обеспечение защиты помещений от огня в течение определенного нормативного времени.
  • Оптимальность массо-габаритных показателей. Перекрытие не должно иметь большой вес и толщину.
  • Особые требования. Для некоторых помещений могут потребоваться такие свойства, как водонепроницаемость и газонепроницаемость.

Конструктивно состоят из балок, выполняющих несущую функцию, и заполнений (утеплителя, досок, пароизоляционного материала, гидроизоляции и т.п.). Балки располагают с одинаковым шагом, обеспечивающим требуемые прочностные характеристики. На балки укладывают специальные элементы заполнения, которые кроме всего прочего выполняют ограждающие функции.

Являются самым древним вариантом. Конструктивно состоят из толстых квадратных или прямоугольных балок, подшиваемых досками снизу и сверху. Межбалочное пространство при этом заполняют негорючим утеплителем. При этом также следует использовать пароизоляционные и гидроизоляционные материалы.

С использованием металлических балок

Является более редким способом перекрытия в частном домостроении, когда вместо деревянных балок используются металлические. За исключением материала балок, конструкция во многом аналогична.

Монтируются из однородных настилаемых элементов (панелей или плит). Уложенные вплотную элементы или сплошная монолитная плита, выполняют одновременно и ограждающие, и несущие функции. Конструктивно (по технологии изготовления) они бывают различных типов.

Особенно часто используются при строительстве кирпичных домах. Имеют две разновидности: многопустотные (имеющие круглые отверстия) и сплошные панели (из легких бетонов).

Достоинства : высокая прочность, не требуют ухода и не боятся сырости (в отличие от дерева).

Недостатки : стандартные размеры ограничивают применение, для монтажа требуется грузоподъемная техника.

Монтаж : Укладка плит производится на выровненную поверхность стен (можно на армопояс), на слой свежего цементного раствора. Плиты должны опираться на возведенные стены толщиной более 250 мм. Величина опоры – более 100 мм. По окончании монтажа плиты следует скрепить между собой арматурным прокатом и заанкерить в стены.

Конструктивно являются сплошной монолитной плитой, изготовленной прямо на месте строительства и опирающейся на стены. При изготовлении используется бетон М200 и арматурный прокат, увязываемый в виде сетки. Толщина плиты обычно составляет 80-120мм.

Достоинства : Высокое качество поверхности. Могут иметь разнообразную сложную форму.

Монтаж : Сначала производится сооружение опалубки. Далее устанавливают, закрепляют и перевязывают проволокой арматурный каркас. Затем выполняют бетонирование по всей площади на заданную высоту с использованием вибраторов (для виброуплотнения).

Являются наиболее современным решением, когда пространство, находящееся между балками, заполняют пустотелыми блоками. В дальнейшем всю конструкцию требуется залить слоем бетона.

Правильно выбранный тип перекрытия для вашего дома и качественно выполненные монтажные работы позволяют получить надежные и долговечные полы и потолки, обладающее требуемой прочностью и полезными функциональными свойствами.

Данный видеосюжет посвящен устройству межэтажных перекрытий по деревянным балкам:

Источник: http://www.stroitelstvosovety.ru/stroitelstvo-potolka-svoimi-rukami/perekrytie-mezhdu-ehtazhami

в плане перекрытий дешевле всего — одноэтажный дом на плавающем фундаменте.

в варианте с монолитом:

1 — стоимость опалубки?
2. стоимость бетононасоса?

и все равно идеально ровно по всей поверхности не получится. надо будет подливать 1-2см. само собой это меньше, чем в варианте с плитами (у меня приходилоь лить аж 6см в одном углу!)

[Сообщение изменено пользователем 12.02.2014 20:37]

Спорно, я как владелец деревянного перекрытия сейчас жалею что связался с этим. Брус потом подшить надо снизу, сверху, наполнить пустоту, + пароизоляция. Покрыть фанерой или еще чем то выравнивающим (ламинат на доски не положишь). Это ведь не только материалы, но и оплата за работу если делаешь не сам. В итоге ни фига не дешевле чем плиты бросить, и сверху стяжку залить.

Деревянные перекрытия выгодны лишь тем, что на этапе возведения коробки дома достаточно балки бросить. Это дешевле чем плиты положить. Но в дальнейшем по деньгам выигрыша не будет.

Источник: http://m.e1.ru/f/120/509766/

Межэтажные перекрытия для загородного дома

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Источник: http://stroitel-lab.ru/mezhetazhnye-perekrytiya-dlya-zagorodnogo-doma.html

Монтаж деревянного межэтажного перекрытия в частном кирпичном доме

При возведении частных малоэтажных строений в основном используются деревянные перекрытия. Использование древесины не утяжеляет конструкцию и позволяет обойтись без применения техники. Монтаж деревянных перекрытий между этажами в кирпичном доме поможет существенно сэкономить на укреплении фундамента. К тому же дерево обладает хорошей прочностью, долговечностью, а также помогает сохранить благоприятный микроклимат в помещении.

Достоинства и недостатки использования дерева

Положительным моментом использования деревянного перекрытия является легкость монтажа и прекрасные качества материала:

  • экологичность;
  • теплоизоляция;
  • декоративность.

Среди минусов древесины можно отметить:

  • склонность к поражению микроорганизмами, грибками, вредителями;
  • гниение и разрушение;
  • материал низкого качества может деформироваться, прогибаться, а при нарушении правил монтажа и неплотном прилегании пол будет скрипеть и колебаться.

Материалы для монтажа перекрытий

Для изготовления балок на перекрытие между этажами используют только хвойные сорта древесины. У них более высокая прочность на изгиб, чем у пород лиственных деревьев. Предварительно брус или бревна для балок просушиваются в тени на открытом воздухе. Полностью готовая к применению древесина должна издавать при постукивании определенный звук. Балки перекрытия должны плотно фиксироваться в гнездах кирпичной кладки. Используются балки из бруса или бревна сечением от 50 на 150 мм и 140 на 240 мм. Шаг балок соответствует приблизительно 0,6-1,0 метра.

Соотношение сечения балок и расстояния между ними

Также для перекрытий используют:

  • строганные шпунтованные доски для пола на втором этаже;
  • доску для чернового пола второго этажа;
  • черепные бруски 50х50 мм для крепления к низу балок;
  • утеплитель (волокнистая теплоизоляция);
  • гидропароизоляционную пленку;
  • декоративное покрытие на пол и потолок;
  • антисептик для дерева, битумную мастику, рубероид.

Устройство деревянного перекрытия

Закладка балок перекрытий в кирпичном доме производится на стадии его постройки. Глубина гнезда должна составлять не меньше половины толщины стены. Ее можно сделать сквозной с дальнейшей заделкой утеплителем. Все остальные работы проводят до начала отделочных работ. Заблаговременно производится расчет нагрузки на междуэтажное перекрытие, определяется шаг укладки и размеры необходимых балок. Использование деревянных балок для перекрытий возможно лишь в доме, где длина пролетов не более пяти-шести метров.

Принцип установки балки

Можно также сделать размещение балок методом укладки их на кирпичные столбы. При этом они должны быть установлены с небольшими интервалами. Такой способ чаще используют при оборудовании перекрытий цокольного этажа.

Укладку начинают с крайних балок, выравнивая их при помощи обработанных мастикой подкладок и длинной планки, поставленной на ребро. Промежуточные элементы равняют по доске, уложенной на крайние балки.

Предварительно древесину обрабатывают антисептиком и тщательно просушивают. Широкие стороны балок при укладке должны располагаться вертикально — это повышает их жесткость. Концы балок срезаются под острым углом, смазывают мастикой и обертываются двумя слоями рубероида.

В ниши укладываются обработанные перемычки, в образовавшиеся углубления вводится слой минеральной ваты. Каждую третью балку следует укрепить с применением анкеров. При помощи натянутого шнура отслеживают сохранение уровня. Шаг между элементами конструкции — не более 1,5 метров.

Гидропароизоляция (изоспан) укладывается внахлест на перекрытия и черновой пол. Стыки проклеиваются скотчем. Сверху пленки укладывают огнестойкий утеплитель. Это может быть минеральная вата, вспененный полистирол, эковата, керамзит. Материал не должен выступать за поверхность балок.

Утепленный пол

Лаги пола второго этажа устанавливаются сверху на перекрытия. Желательно между лагами уложить дополнительный слой минерального утеплителя, чтобы изолировать пол и потолок от шума. Затем укладывается гидроизоляционная пленка.

Пол второго этажа покрывают чистовой доской, фанерой или гипсокартоном, а также укрепляют с помощью саморезов. Затем укладывается напольное покрытие в виде ламината, линолеума, плитки.

Чтобы правильно сделать «теплый пол», следует применить в качестве пароизоляции пленку из фольги.

Если балок не хватает на весь пролет, то надо сделать соединение:

  1. Сращивание – соединение в длину.
  2. Сплачивание – совмещение по ширине.
  3. Вязка – угловое соединение.

Принцип соединения балок

В основном требуется соединение в длину. Существует несколько способов сделать это:

  1. Внакладку – балки спиливают под углом и соединяют болтами, скобами или хомутом.
  2. Впритык – соединение балок внакладку с упором на внутреннюю стеновую перегородку.
  3. Скрепление в замок – сложный способ соединения, требующий определенных навыков. Суть его в том, что в балках вырезаются углубления и выступы, которые затем соединяются, надежно фиксируя между собой устройство.

Улучшение несущей способности перекрытия

Есть несколько способов улучшения несущей способности балок. Одним из самых популярных методов можно назвать крепление к ним накладок из досок большой толщины. Их окончания при этом должны опираться на опоры.

Также применяется улучшение несущей способности за счет укрепления швеллеров П-образного профиля. Их прикрепляют к балкам с боковой стороны.

Самый элементарный метод усилить перекрытие между этажами – укладка дополнительных балок в промежутки между имеющимися в наличии. Это самый трудоемкий, но очень эффективный способ.

В домах прежней застройки в основном не экономили на материалах, поэтому деревянные балки установлены с маленьким шагом. И сечение у них более чем достаточное. Но даже в таком доме следует проверять перекрытие между этажами, чтобы определить состояние балок. Это позволит своевременно сделать укрепление ослабленных мест и заменить поврежденные участки. Поврежденный фрагмент балок удаляют, а здоровую древесину удлиняют и усиливают креплением накладок из толстых досок.

Как защитить перекрытие между этажами

Недостаточно просто правильно построить дом, надо чтобы и при эксплуатации не возникало никаких проблем. Для этого еще на стадии проектировки учитываются все факторы, способствующие его долговечности и защите строительных конструкций. Немаловажное значение имеет решение двух задач — защита от пожара и биологического влияния окружающей среды.

По горючести материалы разделяют на пять категорий, начиная от сильногорючих и заканчивая негорючими. Конструкции из различных материалов различают по способности препятствовать распространению огня. Огнестойкие свойства – полностью исключающие распространение огня и полуогнестойкие – способные задерживать его распространение на какое-то время. Следует учесть, горючесть, это не то же самое, что огнестойкость. Под огнестойкостью понимают свойство конструкции или материала сберегать несущие и ограждающие функции при пожаре.

Защита от огня, грибка и насекомых

В этих целях дерево обрабатывают огнестойкими растворами для обеспечения сопротивления огню как минимум в течение 30 мин в опытных условиях. В жилищном строительстве устройство конструкции перекрытия второго этажа должно иметь по меньшей мере полуогнестойкие свойства.

При составлении проекта перекрытий следует иметь в виду, что балки подвергаются воздействию огня не только с нижней стороны, но и боковых.

Скорость сгорания хвойной древесины составляет согласно параметрам стойкости 0,8 мм/мин. С учетом огнестойкости следует выбирать материал с поперечным сечением 11 на 24 см, потому что при высоте балок 24 см и ширине пролета от 5,8 до 5,85 м ширину их увеличивают до 120 мм и больше.

Также очень актуальна проблема защиты конструкций из дерева от биологических воздействий:

  • воды, которая нарушает структуру дерева и является средой для размножения микроорганизмов.
  • плесневых грибков, гнили.
  • насекомых, вызывающих нарушение структуры древесины и трухлявость.
  • ультрафиолета, способствующего размягчению и потемнению древесины.

В отличие от других материалов, древесина представляет собой экологически чистый продукт, что важно для жилого помещения. К тому же деревянный пол хорошо сохраняет тепло в доме. Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно. Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики.

Источник: http://domzastroika.ru/slabs/derevjannye-perekrytija-mezhdu-jetazhami-v-kirpichnom-dome.html

Возведение деревянных перекрытий между этажами: подробная технология строительства

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

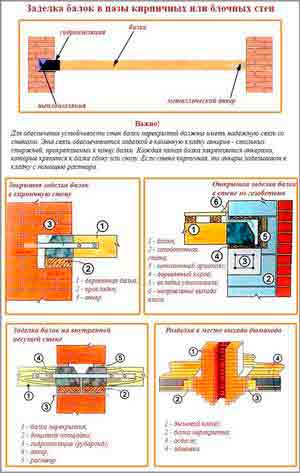

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными , чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2 ) с временной (эксплуатационно й) нагрузкой (200 кг/м 2 ). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Источник: http://pol-master.com/ustroistvo-rmnt/vozvedenie-derevyannyx-perekrytij.html

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Технология монтажа деревянных перекрытий ↑

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Возведение межэтажных сводов в доме из газобетона ↑

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Источник: http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

Всё своими руками

Устройство деревянных перекрытий между этажами

Не для кого из нас не секрет, что в частном строительстве преобладают перекрытия из дерева. Самая большая проблема в таких перекрытиях это, конечно, звукоизоляция. Если дом двухэтажный, то детская, как правило, находится на втором этаже, а милые дети, играясь, могут заставить «звенеть» люстру, висящую на первом. Знакомо?

Все дело в шумоизоляции и передачи вибрации от пола. Для комфортного проживания в комнате, перекрытие должно гасить шум в 40 дБ.

40 дБ это приблизительно шум от обычного разговора. То есть если в комнате выше два человека просто разговаривают на спокойных тонах, у вас неслышно ни-че-го! Если интересно подробнее измерить шум, то в современных смартфонах имеется довольно много как платных, так и бесплатных программ. Достаточно набрать «шумометр» в Апп Сторе или Плей Маркете.

Звукоизоляция межэтажных деревянных перекрытий

Если сравнивать звукоизоляцию с теплопроводностью, то там все с точностью до наоборот, 50 см минваты и дерева (каркасник) вас согреют на уровне самых суровых финских стандартов, а стена из бетона такой же толщины недотянет и до половины требования ГОСТа по теплопроводности. Что же касается шума, тут эта бетонная стена (или перекрытие) не пропустит никакого шума, в отличие от деревянного перекрытия, передающего шум от каждого шага.

На мой взгляд, лучшее решение проблемы это разделить пол второго этажа и потолок первого. Сделать между ними как бы ещё один этаж и заполнить его минеральной ватой. Тем более что сейчас на рынке существуют именно акустические разновидности минват. В этом случае вибрации от шагов бегущего по второму этажу ребёнка не будут передаваться на потолок первого потому как это совершенно разные конструкции.

Это не единственное решение проблемы. Можно сделать деревянные перекрытия немного проще. Звукоизоляционные качества, по сравнению с первым вариантом немного пострадают, но и затраты существенно уменьшатся. Весь смысл, опять же в том, чтобы отделить жёсткую связь между полом второго этажа и потолком первого. Для этого можно использовать амортизирующие прокладки из войлока или резины, на которые необходимо укладывать половую доску пола на втором этаже.

Таким образом, можно грамотно сделать междуэтажное перекрытие и на порядок повысить уровень комфорта проживания в частном доме.

Источник: http://dacha48.ru/ustrojstvo-derevyannyix-perekryitij-mezhdu-etazhami/

Как сделать перекрытие между этажами

Когда мы слышим слова «перекрытие между этажами», мы представляем себе конструкцию в доме, которая является одновременно потолком первого и полом второго этажа. Но из всего сказанного верно только то, что перекрытие в доме — это и потолок, и пол одновременно. Ведь перекрытие между этажами может быть и между подвалом и первым этажом, и между верхним этажом и крышей. Поэтому правильным будет такое определение: перекрытие — это конструкция, разделяющая здание по горизонтали, образующая этажи и отделяющая их от подвальных и чердачных помещений.

Схема перекрытия каркасного дома.

Перекрытие должно иметь достаточный запас жесткости и прочности, чтобы выдержать нагрузку как собственного веса, так и веса находящихся сверху мебели, оборудования и людей, и при этом не допускать прогибов. Допустимая полезная нагрузка для перекрытия между этажами — 210 кг/кв. м, а для чердачного перекрытия — 105 кг/кв. м.

Монтируемая в доме конструкция должна обладать достаточной степенью звуконепроницаемости. Уровень пропускаемого ею шума не должен превышать установленные санитарные нормы. Поэтому для лучшей звукоизоляции нужно сделать тщательную герметизацию мест стыковки перекрытий между этажами.

Перекрытие, разделяющее помещения с разницей температур больше 10 градусов (например, подвала и первого этажа или верхнего этажа и чердака), нужно обязательно делать теплоизолированным, чтобы оно соответствовало санитарным нормам теплозащиты.

При монтаже нужно учитывать, что ни одна конструкция не может считаться полностью огнестойкой, но у каждого материала есть свой предел огнестойкости. Для железобетонных конструкций такой предел составляет 60 мин, оштукатуренных деревянных конструкций -15 мин, неоштукатуренных — еще меньше.

Схема монолитного перекрытия.

Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок — не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток — такая конструкция является источником повышенной огнеопасности в доме.

Главный козырь металлических балок по сравнении с деревянными — это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

Главным достоинством железобетонных балок является возможность перекрывать пролеты до 7,5 м. Однако это достоинство нивелируется тем обстоятельством, что для их укладки необходимо делать специальные подъемные приспособления, поскольку вес железобетонных балок колеблется от 175 до 400 кг.

Схема балочной опалубки перекрытий.

Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

Таблица расчета сечения деревянных балок

Схема монтажа перекрытия между этажами .

Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома — еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата — материал легкий, «дышащий», но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

‬‬ ‬Для оборудования теплоизоляции поверх наката между балками нужно положить слой толи или пароизоляционной пленки, загибая концы на балки. Толщина любого утеплителя для перекрытия между этажами составляет не меньше 10 см, а между холодными и отапливаемыми помещениями — не меньше 25 см.

Железные и железобетонные балки

Перекрытие с использованием железных балок делается с помощью прокатного профиля: швеллеров и уголков, которые являются несущими элементами конструкции. Между железными балками ложатся железобетонные плиты толщиной до 9 см. Сверху по этим плитам кладется слой шлака и фиксируется с помощью железобетонной стяжки. Толщина этого слоя — до 10 см.

Схема межэтажного крепления панелей.

Расстояние между железобетонными балками составляет от 60 до 100 см. Межбалочное пространство заполняют в зависимости от материала будущего пола: если материалом для пола будет служить паркет, то обычно используют легкобетонные плиты, а при полах из линолеума — пустотелые легкобетонные блоки. Оставшееся пространство между балками и плитами заполняют цементным раствором и затирают. Перекрытие между этажами в обязательном порядке нужно звукоизолировать, а на чердачных и цокольных перекрытиях — еще и теплоизолировать.

Монтаж безбалочных (сплошных) перекрытий

Безбалочные (сплошные) перекрытия являют собой или сплошную монолитную плиту или вплотную уложенные панели. Характерная их особенность в том, что они выполняют одновременно и несущие, и ограждающие функции. По технологии выполнения перекрытие может быть сборным, монолитным или комбинированными.

В настоящее время среди названных наиболее популярно, особенно в строящихся кирпичных домах, сборное железобетонное перекрытие. Для его устройства используют две разновидности панелей: сплошные и многопустотные. Выбор панели зависит от несущей способности стен и ширины пролета.

Их преимущество по сравнении с деревянным перекрытием — высокая прочность. Они рассчитаны на полезную нагрузку больше 200 кг/ м2. Такое перекрытие не горит, не боится сырости и практически не нуждается в уходе. А к их недостаткам следует отнести то, что не всегда есть возможность приобрести готовые плиты требуемых размеров, так как заводами они выпускаются стандартных размеров. И не следует забывать, что при монтаже железобетонного перекрытия не обойтись без грузоподъемной техники.

При монтаже сборных железобетонных перекрытий между этажами плиты необходимо обязательно посадить на слой цементного раствора. Опора на стены дома (при условии толщины стен не меньше 250 мм) не должна быть меньшей 100 мм. Удаление швов между плитами происходит с помощью цементного раствора.

Схема безбалочного перекрытия.

Монолитное железобетонное перекрытие представляет собой опирающуюся на несущие стены монолитную плиту, изготовленную из бетона марки 200. Толщина такой плиты колеблется от 8 до 12 см. Перекрытие монтируют таким образом: сначала на подготовленные гнезда укладываются стальные несущие балки, затем к этим балкам подвешивается деревянная опалубка, поверх опалубки между балками помещается железная арматура толщиной 6-12 мм и только после этого выполняется бетонирование плиты перекрытия.

Главные преимущества такого способа устройства перекрытия между этажами в высоком качестве бетонной поверхности, отсутствии стыковочных швов и возможности сделать такое перекрытие в доме любой архитектурной формы. Важно еще и то, что при устройстве этого вида практически отпадает необходимость в дорогостоящей специальной подъемной технике. Если у вас есть время и возможность на устройство, а затем удаление деревянной опалубки по всей площади перекрытия, то это конструктивное решение среди монолитных перекрытий будет лучшим.

Суть конструкции сборно-монолитных перекрытий в том, что межбалочное пространство заполняется пустотелыми блоками, поверх которых сверху наносится слой бетона. Такое перекрытие имеет улучшенные теплоизолирующие свойства. Кроме того, устройство такого перекрытия значительно сокращает сроки строительства. Однако при укладке такой конструкции все приходится делать своими руками, это процесс очень трудоемкий, и при строительстве дома выше второго этажа применять его нецелесообразно.

Сборно-монолитное перекрытие монтируют следующим образом: балки укладываются на стены на расстоянии 60 см. Погонный м балки весит не более 19 кг, что позволяет не привлекать к укладке балок подъемные приспособления. На балки укладывают керамзитобетонные или полистиролбетонные пустотные блоки (вес одного блока из керамзитобетона — 14 кг, из полистиролбетона — 5,5 кг). Такой вес позволяет производить укладку блоков вручную.

‬После укладки блоков подготовленная конструкция фактически является несъемной опалубкой, поверх которой, усилив арматурной железной сеткой с ячейками 100х100 мм, укладывают слой монолитного бетона марки 200.

Инструменты для строительства:

  • пила;
  • молоток;
  • ножовка по металлу;
  • лопата совковая;
  • кельма.

В одном, к тому же ограниченном по объему, материале нет возможности полностью раскрыть такую сложную тему, как устройство междуэтажных перекрытий, особенно учитывая разнообразия их видов. Поэтому задача была свести в одном материале основные, узловые моменты устройства перекрытий между этажами из различных материалов, чтобы вы могли использовать их с наибольшей для себя пользой.

Источник: http://1pobetonu.ru/montazh/kak-sdelat-perekrytie-mezhdu-etazhami.html

Как сделать перекрытие первого (1) этажа своими руками

Междуэтажные перекрытия по конструктивному принципу практически одинаковы. То ли это перекрытие подвала в гараже или перекрытие последнего этажа.

Тем не менее, технология устройства каждого из них будет отличаться, а от правильности изготовления будут зависеть эксплуатационные характеристики.

Рассмотрим два наиболее распространенных способа организации перекрытий – деревянное и монолитное

Деревянные перекрытия над первым этажом своими руками

Древесина, в отличие от других основ (железобетонные плиты, монолит), применяемых для перекрытий, экологически чистый материал. К тому же деревянный потолок или пол придают помещению своеобразный вид и хорошо сохраняют тепло. Раньше дерево применялось для этих целей сплошь и рядом. Сейчас межэтажные перекрытия из дерева, как правило, делается только в деревянных домах, хотя бывают и исключения.

Устройство деревянного перекрытия

Устройство деревянного перекрытия

Монтаж деревянных перекрытий между этажами начинается с установки опорных балок. Сечение балок зависит от нескольких причин, в частности от длины пролета, нагрузки на пол находящегося выше этажа. Так же большую роль в выборе сечения балок играет применяемая для них порода дерева. Чаще всего используется сосна, но иногда – дуб.

Определяющим фактором является цена древесины, естественно, дуб дороже. В этом случае толщина балок может быть уменьшена, а конструкция несколько изменена.

Конструкция и монтаж деревянного перекрытия

Процесс строительства перекрытий из дерева заключается в том, что в заранее заготовленные выемки в стене закладываются балки. Сечение балок делается равным как высота, так и ширина. Случается, что высота выбирается несколько большей. В любом случае, балки укладываются на гидроизоляцию, с зазором в обеих плоскостях порядка 1-2 см. Делается это для того, чтобы устранить распирание стен при намокании или высыхании такого перекрытия.

Дальше к балкам на уровне нижней их плоскости набиваются по всей длине рейки, которые служат для крепления теплоизоляции и подшивки потолка. Поверх теплоизоляции укладывается дополнительный слой гидроизоляции, в завершении стелется черновой пол.

В случае с дубом, для того, чтобы потолок нижнего этажа смотрелся «под старину», брусья перед установкой строгают. Дальнейшее перекрытие ведется поверх балок. В любом случае, длина пролета для деревянного перекрытия не должна превышать 5 м. Оптимальным считается длина пролета в 4 м.

Деревянные перекрытия над первым этажом своими руками

Монолитное перекрытие над первым этажом своими руками

Перекрытие из монолитного железобетона применяется, естественно, в случаях, когда дом строится не из дерева. Хотя, перекрытие подвала, если фундамент выполнен бетонный или кирпичный, даже приветствуется.

Устройство монолитного железобетонного перекрытия

Такое перекрытие изготавливается, как и любое железобетонное изделие, с применением опалубки. Разница в том, что опалубка будет опираться на «ноги», которые будут подниматься прямо с пола предыдущего этажа, или же подвала. Толщина монолитного перекрытия, как правило, составляет 20 см, минимальная 15 см, всё зависит от прочности стен. Более тонкое перекрытие ложится на менее прочную стену.

Выполняется по обычной схеме: на опоры ложатся лаги, на них – поперечные балки, шаг около полуметра. Сверху ложатся щиты. По готовности опалубки приступают к армированию монолитного перекрытия.

Армирование делается из прутков диаметром 10-12 мм, которые укладываются сеткой с ячейками размером приблизительно 20х20 см. Углы провариваются.

Всё. Можно приступать к заливке бетона. Заливка ведется в один прием, используется глубинный вибратор для уплотнения смеси и удаления воздушных пузырей. После заливки опалубка не разбирается минимум три недели (по западным технологиям 30 дней) до полного высыхания. Получается, мы сделали монолитную плиту своими силами. Прочность такого перекрытия значительно выше, чем у деревянного или даже перекрытия из железобетонных плит.

Применение плит перекрытия невозможно без использования тяжелой строительной техники, в частности, автокрана. Это усложняет задачу. С другой стороны, это самый быстрый вид создания перекрытия. Только нужно учитывать, что плита должна ложиться концами на предварительно нанесенный на стену раствор.

Ширина опирания монолитного перекрытия на кирпичную стену с каждого конца плиты должно составлять не менее 10-15 см.

Не стоит забывать, что перед установкой плит поверхность стены должна быть выравнена и отгоризонтирована. Щели между плитами следует заделать цементным раствором.

Источник: http://moydomik.net/steny-i-perekrytiya/105-kak-sdelat-perekrytie-pervogo-1-etazha-svoimi-rukami.html

Комментарии

Комментирование отключено.
