Установка раздвижных межкомнатных дверей – самостоятельный монтаж раздвижной системы для двери

Мало желающих иметь квартиру или дом без межкомнатных дверей. Зато, почти каждый задумывался о том, какие двери между комнатами лучше установить. Чтобы и красиво, и функционально, и места не занимали.

Именно такими являются раздвижные межкомнатные двери – слайдер (расходящиеся, раздвигающиеся, сдвигающиеся в сторону (в стену, проем, пенал) в одной плоскости, т.е. двери, которые ездят на роликах, салазках по рельсам).

Установка раздвижных межкомнатных дверей своими руками

Раздвижные межкомнатные двери — плюсы и минусы

С конструктивной точки зрения есть два вида межкомнатных дверей:

1. Распашные межкомнатные двери.

Распашные межкомнатные двери В данном случае дверное полотно навешивается на навесы. Распашные двери традиционны и хорошо себя зарекомендовали. Они придают помещению богатый вид, но занимают много места, что приводит к неудобствам в реализации интерьерных решений.

2. Раздвижные межкомнатные двери.

Современное решение, позволяющее более рационально использовать пространство помещения.

Раздвижные двери делятся на два подвида:

Раздвижные двери встроенные в стену Встроенные в стену (в пенал) и работающие по принципу купе.

Раздвижные двери, скрытые в стене (задвигающиеся в стену, утопленные в стене) имеют механизм, позволяющий смещать дверь параллельно стены.

Принцип работы раздвижных дверей, встроенных в стену заключается в следующем: на дверное полотно устанавливаются ролики, а на дверной проем (дверь будет уходить в стену) или же над дверным проемом (дверь будет уходить за стену) устанавливаются направляющие.

Ролики перемещаются по направляющим, освобождая дверной проем для прохода.

Раздвижные двери-гармошка Раздвижные двери-гармошка.

Состоят из небольших ламелей (из дерева или пластика), которые сдвигаясь, позволяют существенно сэкономить место.

Принцип устройства интересный, но дешевые варианты не отличаются практичностью. Инструкция по сборке и установке дверей-гармошек прилагается производителем.

Материал подготовлен для сайта www.moydomik.net

Преимущества раздвижных дверей:

  • необычность, нестандартность решения;
  • отсутствие глухих зон и проблем с расстановкой мебели;
  • безопасность. Владельцу раздвижных дверей не грозит стукнуться об угол двери в неосвещенной комнате (но, нужно быть осторожными, дети могут засунуть пальцы между стеной и дверью);
  • такая дверь не откроется сквозняком.
  • высокая стоимость установки. Но, выполняя работы своими руками затраты сводятся к минимуму и ничем не выше нежели при установке распашных дверей;
  • плохая изоляция. Отсутствие препятствия для проникновения шума, света, запахов можно устранить, если установить на торец двери войлочную прокладку;
  • сложность ухода за пеналом, т.е. местом, куда уходит раздвижная дверь при скрытой конструкции. Такая проблема решается двумя способами. С помощью пылесоса со снятой насадкой удаляется мусор из пенала. Второй вариант, более радикальный, предполагает снятие гипсокартона с одной стороны стены. Следует отметить, что в условиях жилого дома пылесос отлично справляется с поставленной задачей;
  • сложность ремонта. Устанавливая раздвижную дверь самостоятельно, можно купить несколько роликов про запас, чтобы заменить их при необходимости.

Механизм для раздвижных дверей – раздвижные системы

Как видим, основным отличием раздвижных дверей от распашных, является механизм их функционирования, который определяет варианты движения дверей.

Таким образом, раздвижной механизм для межкомнатных дверей может быть:

1. Внутристенный (скрытый механизм). Как следует из названия, такой механизм предусматривает движение двери внутрь стены. Система таких дверей должна быть реализована еще на этапе строительства стены, потому что в стене обустраивается свободное пространство – пенал для раздвижной двери. Следовательно, стена становится толще на ширину пенала. Это несколько уменьшает полезную площадь, зато освобождаются стены, возле которых можно установить мебель, развесить картины или поставить цветы.

2. Внешний (открытый механизм). Эта раздвижная система для дверей может быть установлена в любой момент времени, т.к. не требует перестройки стены. В данном случае дверь движется по направляющим вдоль стены. Следовательно, нужно оставить свободное место с одной или двух сторон стены (в зависимости от количества створок и направления их движения).

Открытый (внешний) механизм для раздвижных дверей

Стоит отметить, что вариантов движения дверей, при внешнем механизме достаточно много (см. схема). Что позволяет выбрать оптимальный способ для конкретного помещения. Особенное внимание заслуживают раздвижные двери, состоящие из четырех створок. Здесь внутренние двери открываются в сторону внешних. Что особенно важно, когда нужно закрыть широкий дверной проем или нишу.

Варианты движения раздвижных дверей

Направляющие для раздвижных дверей

Последнее, на чем стоит остановиться, прежде чем начать установку раздвижных дверей, это направляющие полозья (профили), по которым движется дверь в процессе эксплуатации. Их можно разместить сверху или снизу, или же с двух сторон.

  • верхние направляющие. Наиболее популярный способ. Их следует использовать при незначительном весе дверного полотна. Направляющие, расположенные вверху функционируют дольше и менее подвержены риску поломки;
  • нижние направляющие. Редко используются сами по себе, поскольку их легко деформировать, просто наступив. К тому же полозья будут нуждаться в постоянной чистке. А дверь, лишенная верхней опоры не будет скользить плавно;
  • комбинированные. Используется при большом весе дверей или для более плавного их открывания.

Установка раздвижных межкомнатных дверей своими руками

В данной статье рассмотрим, как установить раздвижные межкомнатные двери с наружным механизмом скольжения.

Зная все, что касается видов и механизмов функционирования двери можно приступать к закупке материала и подготовке инструмента.

  1. сама дверь (полотно, коробка, наличники);
  2. фурнитура (направляющие профили (полозья), ролики, ручки, замки);
  3. брус 50х30 для крепления направляющей.
  4. метизы для крепления;
  5. уровень;
  6. рулетка;
  7. ножовка с мелкими зубьями;
  8. дрель;
  9. стамеска.

Чтобы ручки и замки не деформировали стену и не портили обои при раздвижении, стоит устанавливать скрытые варианты, т.е. те, которые врезаются в дверь.

На данном этапе выясняется, где именно будет установлена дверь, и в какую сторону она будет открываться. Если рядом устанавливается две раздвижные двери, то нужно продумать удобство их открывания.

При необходимости демонтируется старая дверь, а дверной проем приводится в нужное состояние и устанавливается дверная коробка с учетом зазора между дверью и чистовым полом.

  • Определяем размеры дверного проема — замеряются высота и ширина двери.
  • Устанавливается брус. Для этого над верхним краем коробки проводят ровную линию. Расстояние от коробки до линии равно ширине направляющей. Точно на линию крепят брус. При этом середина бруса должна располагаться над правой частью межкомнатной дверной коробки, если дверь будет открываться вправо.
  • Устанавливаются верхние направляющие профили для раздвижных дверей. Полозья устанавливаются на брус и крепятся с помощью метизов.
  • Устанавливаются нижние полозья (рельсы). Для этого можно выбрать один из нескольких вариантов:
  • выбирается часть чернового пола (или паркета, ламината, плитки), и туда заводится нижняя направляющая. По ней будут двигаться нижние ролики;
  • направляющая устанавливается непосредственно на пол (паркет, ламинат), а чтобы ее не разрушить, устанавливается порог;
  • установка направляющего ножа. Но, поскольку система нижних направляющих используется редко, то при необходимости чаще устанавливают так называемый пакетный нож. Его назначение придерживать дверь и не дать ей отклонятся от заданного направления движения.

Беспороговая система раздвижных дверей позволяет реализовать работу двери без разрушения напольного покрытия (нет необходимости прокладывать рельсы). Механизм работает благодаря кареткам с роликами на шарикоподшипниках, которые перемещаются по направляющим с амортизаторами и нижней подводке. Верхняя направляющая скрывается за декоративной накладкой, в едином с дверью цветом.

На верхний торец двери навешиваем ролики (роликовый механизм).

В нижнем торце, на расстоянии 15 мм. от обоих краев высверливаются отверстия. Между ними по всей длине выбирается паз. Его ширина на 2 мм. превышает ширину ножа. Глубина равна высоте ножа и обычно составляет 10-18 мм. Часть торца без паза будет играть роль естественного ограничителя хода двери.

5. Установка фурнитуры для раздвижных дверей

Монтаж включает в себя установку ручек и врезку замка. Это нужно делать аккуратно, чтобы не повредить внешний вид двери. Часто эту процедуру поручают специалистам.

6. Установка раздвижной межкомнатной двери

Дверь устанавливается в направляющие. После того, как проведен ход двери, в полозья вставляются ограничители (резиновые амортизаторы), они не позволят двери «выпасть» из направляющих при открывании и смягчат остановку.

7. Декоративное оформление раздвижных дверей

Чтобы дверной проем смотрелся красиво нужно закрыть все конструктивные элементы. Для этого используется наличники. Они устанавливаются на дверную коробку и верхние полозья.

Но, это не обязательное условие, ведь часто конструктивные элементы являются неотъемлемой частью решения. Например, при использовании стиля хай-тек или модерн.

Установленная дверь в разрезе будет иметь вид, представленный на схеме (чертеже).

Схема раздвижных дверей

Инструкция по установке раздвижных межкомнатных дверей видео

8. Уход и эксплуатация раздвижных дверей

Чтобы двери не создавали проблем при эксплуатации нужно правильно за ними ухаживать. Для этого нужно:

  • избегать попадания воды на дверь, чтобы ее не повело (если полотно выполнено из дерева);
  • следить за чистотой направляющих. Мусор, попавший внутрь направляющих, приведет к тому, что дверь будет с трудом закрываться;
  • закрывать дверь плавно. Не стоит закрывать дверь с усилием, это ускорит износ роликов. В худшем случае может выпасть ограничитель и дверь «вылетит» из направляющих;
  • время от времени проверять состояние фурнитуры. Проще вовремя заменить ролики, чем со временем деформировать направляющие профили;
  • использовать специальные средства для ухода за дверью и стеклом.

Правильная установка раздвижных дверей между комнатами и своевременная замена комплектующих деталей – это залог длительного функционирования любой двери.

Источник: http://moydomik.net/dveri/mezhkomnatnye-dveri/262-ustanovka-razdvizhnyh-mezhkomnatnyh-dverey-sistemy.html

Межкомнатные раздвижные двери своими руками

Популярность межкомнатных раздвижных дверей обусловлена небольшой площадью, которая требуется для их установки. Чтобы максимально сэкономить на данной конструкции, необходимо знать технологию самостоятельного монтажа.

Раздвижная межкомнатная дверь отличается от распашной тем, что движется параллельно поверхности стены, либо скрывается в специально подготовленной нише в стене. Для осуществления скольжения используется специальный механизм, которые представляет собой направляющие рельсы, которые изготавливаются из стального или алюминиевого профиля.

Для того чтобы установить межкомнатные раздвижные двери, можно применить два наиболее распространенных вида механизмов, различных между собой методом фиксации подвижной части.

Первый вариант оснащен специальными роликами, которые устанавливаются на нижнюю кромку раздвижной конструкции, опираясь при передвижении на направляющий профиль, зафиксированный на поверхности пола. Данный способ устройства раздвижной двери довольно удобный, поскольку дает возможность использования нижней направляющей в роли небольшого порога. Направляющая наверху служит для фиксации полотна в дверном проеме.

Второй крепежный способ заключается в фиксации дверного полотна на ролики, которые установлены на верхнюю кромку. В этом варианте отсутствуют направляющие снизу и, соответственно конструкция держится только на верхнем крепеже. Неоспоримым плюсам этого способа является отсутствие порога и полная свобода при выборе напольного покрытия.

Прежде чем приступить к работе, вы должны определиться с механизмом для раздвижной конструкции, который оптимально подойдет для вашего жилища и будет соответствовать всем вашим пожеланиям, которые касаются надежности и функциональности. Стандартная комплектация механизма, который понадобится в процессе самостоятельной сборки, содержит в себе следующие элементы:

Среднестатистический современный раздвижной механизм может удерживать дверное полотно, весящее 100 кг, а благодаря защитному покрытию из силикона на роликах и специальным подшипникам вся конструкция работает бесшумно и надежно.

Кроме крепежного дверного механизма вам потребуется подходящее дверное полотно и брусок 4*4 см для монтажа верхней направляющей.

Следует остановиться на одном варианте и более тщательно рассмотреть способ установки двери, при котором она не скрывается в обустроенной нише, а скользит по поверхности стены и имеет крепежную систему, расположенную внизу.

Закончив подготовку всех необходимых элементов, приступайте к фиксации нижней рельсы на поверхности пола. При этом длина рельсы должна быть в два раза больше ширины дверного проема и один ее конец должен иметь 5-сантиметровый выступ от края проема. Чтобы проверить точность установки рельсы используйте строительный уровень (если полы в квартире имеют небольшой наклон, дверь может скатываться в определенную сторону).

Затем, используя крепежный комплект от поставщика, прикрепите ролики к нижнему срезу двери и установите дверь на направляющую снизу. Эта пробная установка необходима для выполнения разметки того места, куда будет устанавливаться верхняя направляющая. Точность установки выверяется строительным уровнем. После этого закрепите направляющие к планке на месте нанесенной разметки, используя дюбеля или саморезы. Закончив с установкой верхней направляющей, прикрутите к ней два стопорных элемента с обеих сторон и закройте их специальной декоративной панелью из материала, подходящего под стиль полотна. Для крепежа панели также используются саморезы, а боковые стороны конструкции закрываются заглушками.

Завершающим этапом станет установка дверных роликов на верхние направляющие. Для этого немного наклоните дверь от плоскости передвижения и заведите верхнюю часть под декоративную панель. После этого приподнимите двери и установите нижние ролики в направляющие, расположенные на поверхности пола.

Монтажные работы по второму методу крепежа отличаются отсутствием нижней направляющей. То есть вся нагрузка распределяется по роликам, расположенным в верхней направляющей. Если же вы хотите, чтобы раздвижная межкомнатная дверь пряталась при открытии, вам потребуется заняться изготовлением специальной гипсокартонной ниши на поверхности стены, смежной с дверным полотном.

После завершения всего монтажного процесса необходимо удостовериться в четкой работе роликов, легком и плавном перемещении дверного полотна без применения особых усилий. Это проверить очень просто: несколько раз откройте и закройте дверь. Если дверь скользит мягко, не издавая при этом посторонних звуков, можно говорить о том, что вы успешно справились с поставленной задачей и можете наслаждаться новой конструкцией.

Посмотрите следующее видео для более подробного изучения вопроса установки дверей:

Источник: http://stroysvoimirukami.ru/mezhkomnatnye-razdvizhnye-dveri/

Раздвижные межкомнатные двери своими руками

В небольших помещениях каждый метр полезной площади на счету. Именно поэтому многие домовладельцы заменяют распашные двери на откатные. Установить раздвижные двери своими руками довольно просто. Однако механизм для такой конструкции стоит практически столько же, сколько полотно. Такие траты оправданы, если оно занимает слишком много места, в остальных случаях лучше установить распашную модель.

У откатных дверей-купе очень низкая звукоизоляция, так как они прилегают к стене неплотно. Гораздо лучше скрадывают шум конструкции, установленный в пенал. Однако они не достигают звукоизоляции распашной двери.

Откатные конструкции различаются по типу движимого механизма. По этому признаку их делят на рельсовые и подвесные. У каждой модели есть свои плюсы и минусы.

Модель подвесного типа на верхнем рельсе

Подвесной механизм состоит из квадратного профиля с пазом, внутри которого есть две загнутые планки. По этим планкам и ездят ролики, прикрепленные к изделию. Направляющая сделана из металла, как и ролики. Но они имеют резиновые или пластиковые накладки, которые обеспечивают мягкий и тихий ход.

При монтаже раздвижной межкомнатной двери на рельсе, на пол не устанавливают никакие приспособления и механизмы. Все крепежи, которые есть на полотне – два ролика сверху. Они движутся по пазу за счет специальных колесиков. Подобные двери считаются одними из самых простых в монтаже. Установка раздвижной двери включает в себя следующие этапы:

  • монтаж профильной рельсы;
  • установка роликов к верхней части двери;
  • вставка изделия в паз рельсы;
  • установка задвижек для ограничения движения рельс;
  • вставка нижнего ролика в паз и установка двери;
  • монтаж декоративной накладки на фурнитуру.

Сам крепеж двери очень прост, помимо самих роликов и рельсы в комплект входят заглушки и крепежи. Изделие с верхним рельсом имеет крайне низкие показатели звукоизоляции. Поэтому не рекомендуется использовать такие конструкции в жилых комнатах.

Сдвижные конструкции на рельсе

На откатных дверях два крепежных рельса. Движимые ролики монтируют сверху и снизу. Такой способ крепления делает изделие очень устойчивым, поэтому его можно трясти.

Двери на двух рельсах рекомендуют устанавливать семьям с активными детьми. Такие конструкции делают активные игры безопасней.

Независимо от типа крепежа, установка раздвижных межкомнатных дверей бывает:

  • Купейной. Ролики устанавливают над дверным полотном в проем. Направляющие должны плотно сидеть в пазе.
  • Кассетной. Такой вариант считается наиболее трудоемким и затратным. Для изделия оборудуют нишу в стене, в которой располагают направляющую. Полотно при открывании задвигают в стену. Подобные конструкции наиболее эффективно экономят пространство.
  • Каскадной. Подобные конструкции очень популярны в странах Азии. Модель состоит из 2-3 полотен. Одно неподвижно, а другие ездят по рельсам и убираются за него.

Если вы планируете установить раздвижные двери своими руками – выбирайте конструкцию-купе. Модели имеют легкую сборку и высокую ремонтопригодность. Основная особенность, которая необходима для монтажа межкомнатной двери своими руками – ровный проем.

У стены, к которой отодвигается основа двери-купе нельзя ничего ставить, иначе движение полотна нарушится. Существенным минусом моделей является их низкая звукоизоляция. Это связано с тем, что раздвижные двери устанавливаются с зазором. Без него полотно будет царапаться о стену.

Кассетные конструкции обеспечивают наилучший доступ к пространству помещения. Внутри ниши можно установить звукоизоляционные материалы, которые будут скрадывать шум. Однако монтаж подобной модели возможен только на стадии ремонта или постройки. К тому же для рельса собирают декоративную стенку, а это лишает комнаты полезного пространства.

Каскадные изделия являются модификацией купейных конструкций. Основное отличие – больше число направляющих рельс. Устанавливать такие изделия сложнее всего, так как требуется высокая точность. Каскадные конструкции относят к категории премиум-класса за их сложность и эстетичность.

Установить раздвижные межкомнатные двери своими руками можно даже при отсутствии специфических навыков. В комплект к каждому изделию входит инструкция по установке. Следуя ей, можно самостоятельно выполнить все работы. Ниже процесс сборки описан более подробно, нежели в стандартной инструкции.

Монтаж раздвижных дверей своими руками

Проем, независимо от конструкции крепежа, место под конструкцию должно соответствовать следующим характеристикам:

  • Ровная поверхность всех плоскостей. Стены проема не должны иметь серьезных перепадов и изъянов.
  • Высокая несущая способность.
  • И стены, и проем должны быть заранее отделаны выравнивающим составом и декоративным покрытием.

После выравнивания проема можно приступать к монтажу. Первым делом крепят ролики. В зависимости от производителя и модели крепеж может иметь свои особенности. Для сборки некоторых изделий нужно отступить 15-20 см от края, но чаще всего ролики монтируют прямо у края.

Для начала на полотне делают разметку под крепеж.

На месте разметки дрелью сверлят отверстия на 1 мм меньше диаметра крепежа. После того как пазы готовы, фиксируют пластины. В качестве креплений используют саморезы, их длина должна быть не менее 75 мм. Чем больше вес полотна – тем длиннее крепеж. В пластины монтируют специальные опорные держатели, в которые вставляют ролики. По бокам полотна крепежи нужно зафиксировать заглушками.

В комплекте с роликами идут штыри. На них накручивают сами движимые элементы. Если модель не оснащена ручками – их приобретают отдельно. Монтировать ручки рекомендуется до установки изделия в проем. В модели без паза делают разметку карандашом и столярным инструментом удаляют материал по контуру. В образовавшееся отверстие крепят фурнитуру.

Когда полотно готово – крепят рельс. Проще всего прикрутить направляющую к бруску, а не непосредственно в проем. Для этого берут деревянную планку квадратного или прямоугольного сечения со стороной от 60 см. Длина бруска должна быть в два раза больше самой двери и запас в 5-10 см. По длине бруска отрезают рельс.

Направляющую прикручивают к бруску саморезами от 85 мм. Минимальное число крепежей – 4, чем чаще – тем лучше. Рекомендуемый шаг между саморезами 10 см, такое же расстояние делают от края полотна до первого крепежа.

Далее нужно отмерить высоту расположения бруска. Рельс нанизывают на ролики полотна и отмеряют высоту. По этой величине на стене делают отверстия для крепления направляющего рельса. Полотно не должно стоять на полу. От пола до самой конструкции оставляют расстояние в 8-10 мм. Если на полу нет покрытий – к величине прибавляют толщину напольной отделки.

Уровнем регулируют отметку для монтажа бруска. Для этого используют крепежи от 12 см, но более надежными крепежами являются анкерные болты. В бетонных стенах используют дюбели.

Разметку под направляющую делают тонким сверлом или гвоздем. После чего сверлят дырки под дюбели или саморезы и монтируют брус. Заключительный этап – вставка раздвижных дверей в рельс. После закатывания конструкции по бокам фурнитуры ставят заглушки, они защищают конструкцию от соскальзывания.

В открытом состоянии двери на пол вкручивают флажковый ролик. Он регулирует движение полотна по вертикальной оси.

Придать конструкции эстетичный вид позволит установка декоративной накладки на крепежный профиль. Ее ставят на финишные гвозди или саморезы с декоративными заглушками. Вкручивают накладку прямо в брусок.

Для установки раздвижной конструкции потребуется больше материалов и инструментов. Если вы хотите узнать, как установить раздвижные кассетные двери, смотрите подробную видео-инструкцию:

Практически любое полотно можно прикрепить в рельс, и сконструировать раздвижную дверь. Но чтобы система функционировала без сбоев, необходимо установить качественную фурнитуру. Долговечные крепежи и ролики обеспечивают долгий срок службы двери. Поэтому экономить на фурнитуре не стоит.

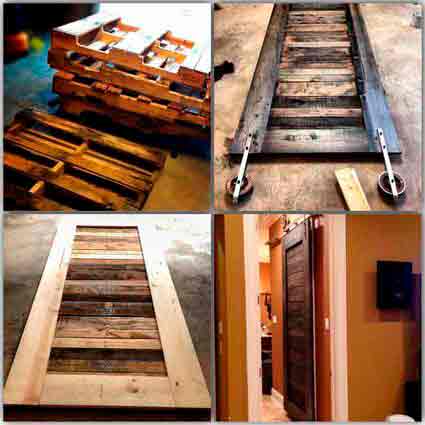

Само полотно можно изготовить самостоятельно. Самый дешевый вариант – рама из бруска с корпусом из фанеры или ДСП. Наиболее эстетично смотрится в интерьере сплошное изделие из массива или клееной древесины. Однако сборка такого изделия обойдется дороже. Изделия из древесностружечных панелей оклеиваются пленкой или ламинирующей поверхностью. Деревянные полотна можно просто ошкурить и покрыть защитными составами.

Самостоятельно сконструировать роликовый механизм очень сложно. Если у вас нет специального инструмента, в том числе фрезы, то изготовить фурнитуру своими руками не получится. Гораздо проще и дешевле приобрести уже готовое изделие.

Источник: http://bouw.ru/article/razdvizhnie-mezhkomnatnie-dveri-svoimi-rukami

Раздвижные двери своими руками – 2 варианта на разный бюджет

Бытуем мнение, что раздвижные двери своими руками в домашних условиях сделать не реально, но это не так. Раздвижная дверь не такая уж сложная штука и дальше мы поговорим о том, какими бывают выдвижные двери, пройдемся по плюсам и минусам дверей купе, а главное, будет дана пошаговая инструкция, как сделать раздвижную дверь своими руками, причем в 2 вариантах.

Вопрос как сделать раздвижные двери впору задавать, когда вы знаете, чего хотите, поэтому для начала давайте разберемся, какими они вообще бывают:

Раздвижная межкомнатная дверь гармошка состоит из определенного количества соединенных петлями секций, которые складываются по принципу гармошки. Собирать вручную эту конструкцию нет смысла, во-первых, там много мелкой и точной работы, а во-вторых, в эксплуатации система неудобна, плюс, сдвинутый полностью пакет, забирает часть дверного проема.

Каскадной задвижной конструкцией именуют несколько дверных полотен задвигающиеся и скрывающиеся друг за друга. Вся фишка в том, что полотна, сколько бы их ни было, раздвигаются синхронно, а такой механизм раздвижных дверей своими руками не сделаешь, да и монтаж там далеко не самый простой.

Откатная радиусная конструкция это высший пилотаж в данной нише. Не стоит даже пытаться сделать такие откатные двери своими руками, ведь практически все детали радиусных дверей придется заказывать индивидуально. Согласитесь, обидно будет заплатить деньги за заказ, а потом сломать двери, пытаясь их установить самостоятельно.

Сдвижные двери купе это оптимальный вариант для домашнего умельца. Такая дверь может быть одностворчатая и двустворчатая. Механизм для раздвижных дверей купе простой, но надежный, если коротко, то на стену устанавливаются направляющие, по которым ездят двери.

В некоторых источниках купейный вариант конструкции делят на 2 направления:

  1. Скрытые двери, которые прячутся в стену;
  2. Дверь, которая сдвигается вдоль стены.

Но это в принципе не верно, ведь чертежи, схемы и устройство самой конструкции в обоих случаях идентичные, дверь задвигается одинаково, роликовый механизм тот же. Единственное различие в том, что рядом с дверным полотном монтируется короб из гипсокартона, в который и прячется полотно.

Двери межкомнатные от аналогичных конструкций в шкафах купе отличаются только более мощным механизмом, ведь полотно здесь намного тяжелее. Поэтому не столь важно будете вы монтировать выдвижную дверь своими руками на шкаф или на дверной проем, технология практически одинаковая.

С основными различиями и выбором конструкции разобрались, теперь конкретно поговорим о том, как сделать двери купе своими руками.

Два варианта самостоятельного обустройства раздвижных дверей

Раздвижные межкомнатные двери своими руками можно делать по-разному, точнее, для разных помещений. Плюс немалую роль играет размер бюджета, одно дело собрать двери для небольшой дачи с сезонным проживанием и совсем другое сделать раздвижные межкомнатные двери для городской квартиры.

Вариант № 1. Добротная дверь для квартиры

В данном случае мы будем учиться, как правильно устанавливать раздвижные двери на роликах своими руками.

О самодельных механизмах нужно забыть сразу, речь идет только о монтаже готовых систем. Конечно, такие конструкции продаются с описанием, но есть нюансы, которых в описании нет.

Чтобы установить сдвижные межкомнатные двери своими руками, нужен инструмент:

  • Перфоратор или электродрель с ударной функцией;
  • Гидроуровень;
  • Пузырьковый уровень;
  • Шуруповерт;
  • Рулетка;
  • Набор рожковых ключей (от № 5 и выше);
  • Ручной фрезер;
  • Ножовка по дереву;
  • Ножовка по металлу;
  • Карандаш;
  • Молоток.

Исходим из того что дверь делается из готовых узлов, то есть у нас есть дверное полотно, направляющие, ролики, упоры и прочая дверная фурнитура. Единственное что нужно будет купить дополнительно это деревянный брусок 50х50 или 50х70 мм.

Еще до того как собрать раздвижную дверь и даже до похода в магазин за комплектующими нужно убедиться в основополагающих вещах:

  • Проверьте насколько ровный у вас проем, если есть перекос, берите широкое полотно (с запасом);
  • Убедитесь, что стена выдержит нагрузку. Любителю лучше работать с кирпичной или бетонной стеной, пенобетон и гипсокартонные фальшь стены оставьте профессионалам;
  • Абсолютно вся отделка должна быть окончена. Сборка дверей выполняется в самом конце.

Как сделать дверь купе своими руками:

Моделей роликов существует множество, нас интересуют механизмы на несущей платформе с возможностью регулировки зазора между полотном и направляющим профилем.

Широкие платформы монтируются на край полотна, но если полотно более 80 см, то можно отступить от угла на 1/6 ширины двери.

При помощи рулетки высчитываем центр и приложив к торцу полотна роликовую платформу отмечаем точки входа саморезов.

Сразу загонять саморезы по разметке не стоит, вы не знаете какого качества плита, при вкручивании самореза «на живую» она может треснуть. Поэтому сначала просверлите отверстия, диаметр сверла порядка 2 мм. Дальше прикладываете планку и вкручиваете саморезы.

Теперь вставляете в пазы роликовой планки саму несущую пластину оборудованную штоком под ролик. В данном случае пластина фиксируется на планке путем вкручивания штока на пару оборотов (здесь вам пригодятся рожковые ключи).

Как видно на фото, шток оборудован резьбой, на эту резьбу нам нужно накрутить ролики. Возможность регулировки, конечно, есть, но резьба должна войти в ролик не менее чем на 3 – 4 оборота. Обороты лучше считайте, так чтобы на всех роликах они были примерно равны.

Чтобы не работать потом навису, ручки и замки лучше врезать сразу, особенно когда речь идет о потайных ручках, как на фото. Все подобные пазы в полотне прорезаются ручным фрезером.

С роликами и фурнитурой закончили теперь переходим к установке направляющей планки. Сама направляющая планка металлическая, ее мы будем крепить на деревянный брусок. Здесь важно как рассчитать сечение и длину бруска.

Не пугайтесь, для расчета нам понадобиться только рулетка и карандаш. Если дверной проем у вас просто оштукатурен, без наличников, то можно брать брусок 50х50 мм. Наличники заберут не менее 10 – 15 мм, поэтому под них нужно брать брусок 50х70 мм.

Что же касается длины бруска, то она рассчитывается как 2 ширины дверного полотна, плюс на стопоры еще 50 мм.

Теперь укладываем направляющую на брусок и крепим ее саморезами с шагом порядка 200 мм. Отверстия в направляющей высверливаются в подтай, то есть, чтобы шляпка самореза не выступала сверху, иначе ролик начнет за нее цепляться при движении.

Дальше подвешиваем конструкцию. Профессионалу достаточно единожды сделанного замера, после чего мастера крепят брус отдельно, а потом цепляют на него двери. Любителю лучше примерять собранные двери, для этого ролики заводим в направляющую.

Чтобы замер получился более точным между дверью и направляющей планкой нужно вставить клин, желательно даже не один.

Над бруском нужно поставить отметку на стене и уже от этой отметки отступать вверх не менее 7 мм, плюс толщина ковров, если таковые планируются

Отверстия в бруске нужно просверлить сразу. Шаг зависит от того, на что именно вы будете вешать конструкцию. Для анкерных болтов сечением 6 – 8 мм достаточно шага 50 – 70 см, а под длинные саморезы с пластиковыми дюбелями отверстия высверливаются на расстоянии не более 25 см.

Разметку на стене делаем через брусок. На фото снизу показано как мастера сверлят стену, не снимая двери, вам мы не советуем так поступать. Разметка у нас есть, теперь можно снять дверь, приложить брусок к стене, выставить его по уровню и наметить дрелью, будущие отверстия. Дальше убираете брусок и высверливаете.

Чтобы ролики не выскакивали нужно установить по краям направляющей стопоры, но они устанавливаются уже после навешивания дверей. Стопор заводится в паз и закручивается прижимной винт. Точка монтажа находится опытным путем по положению роликов.

Двери у нас висят на направляющей, но чтобы они не болтались их нужно как-то зафиксировать снизу. Для этого с нижнего торца по всей длине прорезается фрезером паз, если дверь заводская, то паз там уже должен быть.

Полотно будет контролировать флажковый прижимной ролик, который крепится к полу непосредственно рядом с дверным косяком.

Чтобы дверь меньше терлась о ролик, его нужно выставлять строго по отвесу. Технология установки флажка показана на фото снизу.

В принципе выдвижная дверь своими руками установлена, работать она будет, но нужно еще навести красоту. Для этого покупаете наличник в тон дверного полотна и прибиваете или прикручиваете его к несущему деревянному бруску. Такая планка скроет как сам брусок, так и подвесной механизм.

Раздвижные двери штука хорошая и достоинств у них масса, но все эти плюсы отходят на второй план, когда человек узнает цену подобной фурнитуры. Не стоит расстраиваться при творческом подходе можно решить и эту проблему. Конструкция получается не самая красивая, но для дачи вполне подойдет.

Итак, давайте пошагово разберем, как самому сделать раздвижные двери для дачи и при этом не сильно потратиться.

Дороже всего обойдется дверное полотно. Хотя и здесь есть варианты, к примеру, можно отреставрировать старую дверь и навесить ее.

Дальше идем в магазин с мебельной фурнитурой и покупаем там самые простые мебельные колесики. Поворотные механизмы на шарнире не берите, с ними будет только хуже. К дверям такие колесики крепятся парой саморезов. На каждое полотно по 2 опорные точки.

С верхнего торца полотна, над колесиками прикручиваем стальные кольца. Толщина металла в таких кольцах должна быть не менее 3 – 4 мм, иначе быстро перетрутся.

В качестве направляющей мы будем использовать стальную трубу на три четверти дюйма, хотя это не принципиально, можно брать любую трубу, лишь бы кольца в нее нормально входили. Длину рассчитываем так же, как и в случае с деревянным бруском.

Устанавливаем, как показано на фото снизу, колено и крепежный «пятак» можно найти на любом строительном рынке, впрочем, как и саму трубу.

В принципе все, дальше можно красить и любоваться. Если вы возьмете старое дверное полотно, то фурнитура вам обойдется максимум в 500 рублей, а из инструмента можно обойтись дрелью, отверткой и ножовкой по металлу.

Как видите раздвижные двери своими руками установить не так уж сложно, а для тех читателей кому этой информации показалось мало, есть еще видео на данную тему.

Источник: http://doorchange.ru/svoimi-rukami/razdvizhnye-dveri-svoimi-rukami-2-varianta-na-raznyj-byudzhet.html

Механизм для раздвижных дверей: разновидности и особенности конструкции

Как ни крути, а если столкнулись с нехваткой свободного места в квартире, то придется предпринимать какие-то действия, позволяющие высвободить хотя бы малую часть полезной площади помещений. Способов сделать это достаточно много, но самый простой из них – это заменить распашные двери раздвижными, тем более что сделать это достаточно просто своими руками. Можно даже сказать больше – старые распашные двери с легкостью превращаются в раздвижные. Все, что для этого нужно, это немного теории и механизм для раздвижных дверей, о котором пойдет речь в этой статье. Вместе с сайтом dveridoma.net мы разберемся с его разновидностями, назначением и основными критериями выбора.

Механизм для раздвижных дверей фото

Механизм для раздвижных дверей: подвесные системы

Это наиболее распространенный вид раздвижных систем для межкомнатных дверей. Его отличительная особенность – это мощная направляющая прямоугольного сечения, в задачи которой входит не только быть основанием для скользящих роликов. По сути, на нее возлагается вся нагрузка от дверного полотна, а также воздействия на него, связанные с открыванием и закрыванием дверей – она просто не может быть слабой. Этот момент нужно обязательно взять на заметку, решая вопрос выбора раздвижного механизма.

Преимуществ у такой системы раздвижных дверей не так уж и много – если сравнивать с другими подобными механизмами, то ее выделяет исключительно невысокая стоимость. Других преимуществ, кроме, пожалуй, еще и простой установки, выделить достаточно сложно. Что касается недостатков, которыми обладают подвесные системы для раздвижных дверей, то их масса и перечислять все не имеет смысла. Из основных минусов можно отметить частое заклинивание, связанное с использованием вместо нижней направляющей упора и постоянное расшатывание вперед и назад, виной чему является все тот же нижний упор. Вообще эти два описанных выше негативных фактора в значительной мере сокращают срок службы механизма – постоянные воздействия на двери и, соответственно, на сам механизм, приводят либо к его перекосу, либо вообще к поломке.

Раздвижные системы для межкомнатных дверей фото

Данный тип дверной раздвижной системы предназначен исключительно для стандартных дверных полотен, толщина которых не меньше 35мм. Попытка установить его на более тонкое дверное полотно приведет к очень маленькому сроку эксплуатации дверей, причем пострадает не сам механизм, а полотно!

Раздвижной механизм для дверей купе: его отличия и особенности

Отличия между этой системой раздвижных дверей и предыдущей, несмотря на схожее назначение, довольно существенные, и самое главное из них заключается в том, что вся нагрузка от полотен ложится не на верхнюю направляющую, а на нижнюю. Именно в этом и заключается основное ее преимущество, которое гарантирует и более высокие показатели надежности в эксплуатации. Среди достоинств подобных раздвижных систем можно отметить следующие моменты.

  1. Надежность и долговечность – этот момент вне конкуренции и обеспечивается он конструктивными особенностями механизма. Двери, установленные с его помощью, не шатаются, их не заклинивает и, как результат, их скольжение происходит более плавно.
  2. Раздвижная система для дверей купе позволяет установить двери меньшей толщины – при ее правильном выборе на ролики и направляющие можно посадить полотна толщиной в сантиметр, а на некоторые системы и того тоньше. Это означает только то, что сами по себе двери могут быть легкими, что, опять-таки, благоприятно сказывается на долговечной эксплуатации раздвижных дверей в целом.

Механизм для дверей купе раздвижной фото

Что касается недостатков подобных систем для раздвижных дверей, то здесь можно выделить только два момента, которые, в общем-то, и к недостаткам отнести довольно сложно. В первую очередь это более высокая стоимость и во вторую – сложная установка, которая требует тщательного подхода к выравниванию пола для нижней направляющей. Так что если полы в вашей квартире кривые, и переделывать их вы не собираетесь, то этот вариант при выборе в расчет можно не брать.

Раздвижная система для стеклянных дверей: что собой представляет

Конструктивно механизм для раздвижных стеклянных дверей, несмотря на идентичный двум предыдущим конструкциям принцип работы, имеет значительные различия, которые в первую очередь обусловлены типом используемого полотна. Стекло – достаточно тонкий материал и не всегда его толщина доходит до 10мм. Основное различие здесь наблюдается в устройстве роликов – они оснащены уникальными креплениями, позволяющими фиксировать их в небольших отверстиях, проделанных заранее в стеклянном полотне. Существует несколько типов подобных раздвижных систем – они могут различаться формой направляющих и креплением роликов к стеклу. Рассмотрим их немного подробнее.

  1. Направляющая для стеклянных дверей. Здесь существует два варианта – она может быть трубчатой или прямоугольной со специальным пазом для ролика. Если в первом случае для трубчатой направляющей ролики имеют форму шкива, то во втором их изготавливают в виде обычного колесика, со сравнительно тонким наружным ободком, изготовленным из резины для обеспечения более мягкого скольжения.
  2. Крепление роликов к стеклу. Здесь также имеется пара вариантов – устанавливать ролики на стекло можно посредством так называемых точечных технологий или посредством специальной рейки. Чтобы проще было понять разницу между ними, скажу, что точечные крепления практически идентичны тем, которые используются в душевых кабинах. Что касается реечного крепления, то его смело можно назвать надежным – рейка обхватывает дверное полотно по всей его ширине. Мало того, такая рейка дополнительно цепляется за небольшие отверстия в стеклах специальными выступами.

Раздвижная система для стеклянных дверей фото

В общем, если выбирать между двумя типами подобных креплений роликов к стеклу, то предпочтение лучше отдать именно реечному типу – такие механизмы в состоянии обеспечивать работу раздвижных стеклянных дверей на протяжении очень большого срока эксплуатации.

Как выглядит раздвижная система для дверей и как ее собрать своими руками, смотрите в видео ролике.

Как выбрать раздвижную дверную систему: несколько советов

По большому счету, выбрать раздвижной механизм для межкомнатных дверей не так уж и сложно. Если говорить начистоту, то критериев его оценки совсем мало, как говорится, раз, два и обчелся. Они связаны с тремя моментами: в первую очередь это качество изделия, его тип и некоторые технические нюансы, касающиеся непосредственно самих дверей. Начнем по порядку.

  1. Качество. Здесь говорить много не будем, так как всем достаточно ясно, что именно от этого элемента в первую очередь зависит срок эксплуатации раздвижных дверей. Просто не следует покупать продукцию сомнительного качества от непонятно какого производителя.
  2. Тип. Скорее всего, и здесь не понадобится много разъяснений – все или почти все типы раздвижных систем для дверей мы рассмотрели выше, и теперь вы сможете достаточно просто определиться с выбором между ними.
  3. Технические моменты. По большому счету, тут тоже объяснять нечего, но на всякий случай скажу, что все подобные изделия могут отличаться по длине направляющих – вернее будет сказать, что они реализуются уже готовыми комплектами, предназначенными для обустройства дверного проема той или иной ширины. К примеру, для проема шириной 900мм комплект оснащается направляющими длиной 1800мм (в два раза больше ширины проема), двумя или четырьмя роликовыми блоками и, если того требует конструкция, то специальными крепежными элементами.

В принципе, все комплектующие для механизма раздвижных дверей можно купить и порознь – в этом случае вам понадобится правильно их собрать. Придется повозиться, кое с чем разобраться, но все ваши старания с лихвой окупятся более низкой себестоимостью изделия.

Вот и все, что можно сказать про механизм для раздвижных дверей – безусловно, это не полная информация, и разновидности мы описали далеко не все, а только основные, но этого вполне достаточно для того, чтобы установить любую современную раздвижную дверь в квартире или в доме.

Источник: http://dveridoma.net/mexanizm-dlya-razdvizhnyx-dverej/

Раздвижные двери своими руками: увеличиваем полезную площадь помещений

Одним из веских преимуществ, говорящих в пользу установки раздвижных межкомнатных дверей, является их быстрый и сравнительно простой монтаж – все дело в отсутствии петель, сложной в сборке дверной коробки и не менее хлопотной установки. В общем, если разбираться с раздвижными дверями досконально, то можно выявить массу преимуществ, благодаря которым им отдается предпочтение. В этой статье вместе с сайтом dveridoma.net мы разберемся с вопросом, как сделать раздвижные двери своими руками и расскажем о том, насколько легко и просто старые распашные системы переделываются в более удобные раздвижные.

Как сделать двери раздвижные межкомнатные своими руками

Раздвижные двери своими руками: отправляемся за покупками

Прежде чем отправиться в магазин за всем необходимым для изготовления раздвижной межкомнатной двери своими руками, необходимо взять рулетку и сделать некоторые замеры. В частности, понадобится знать ширину и высоту существующего дверного полотна – высота, как правило, стандартная и составляет 2000мм, а ширина может составлять 600, 700 либо 800мм. Зная эти размеры, вы уже сможете приобрести все необходимое. А если быть конкретным, то потребуется купить следующее.

  1. Самый главный узел, без которого невозможна работа таких дверей – это раздвижной механизм. В принципе, если вы укажете ширину вашего полотна продавцу, он вам подберет необходимый механизм, но для общего развития требуется знать, что его длина должна быть больше полотна дверей в два раза. Можно приобрести механизм чуть длиннее – при необходимости он легко обрезается.
  2. Фурнитура для раздвижных межкомнатных дверей – это ручки и замок специальной конструкции, если в нем имеется нужда.

Фурнитура для раздвижных межкомнатных дверей фото

В принципе, этого уже вполне достаточно для того, чтобы переделать старую распашную дверь в раздвижную. Но, как говорится, все делать нужно основательно и останавливаться на достигнутом совсем не обязательно. Также следует подумать о новенькой дверной коробке (для нее понадобится рейка, ширина которой соответствует толщине простенка в дверном проеме – ее нужно 5м), наличниках, планке, закрывающей раздвижную систему для дверей и упорной рейке, если речь ведется о закрывающихся на замок раздвижных межкомнатных дверях. И, конечно же, пригодится новенькое дверное полотно – только в этом случае вы сможете изготовить красивый дверной проем.

Подобрать и приобрести все необходимое можно как на рынке, так и в крупных строительных магазинах. Цена вопроса не такая уж и большая – по крайней мере, меньше, чем затраты на аналогичные распашные двери.

Как сделать раздвижные двери: готовим полотно

Для подготовки дверного полотна раздвижной двери понадобится либо ручной фрезер, либо болгарка с дрелью, молотком и стамеской. Чем вы будете работать, выбирать, конечно, вам, но от себя добавлю, что посредством ручного фрезера все работы выполняются точнее, а главное аккуратнее. Если представлять процесс подготовки полотна к монтажу раздвижных дверей по пунктам, то выглядеть он будет следующим образом.

  1. В качестве разминки по нижнему торцу дверного полотна, строго по центру, нужно прорезать паз шириной 3мм – он необходим для работы нижней направляющей, которая одновременно служит упором и не позволяет полотну в процессе работы раскачиваться вперед и назад. Лучше всего это сделать с помощью ручного фрезера, но эту работу можно выполнить и болгаркой, оснастив ее кругом по дереву с мелким зубом.
  2. Теперь распечатываем раздвижной механизм и находим в комплекте пару роликов и скоб. Сначала соединяем ролики со скобами – для этого на последних имеются отверстия, в которых крепятся первые посредством двух гаек и шайб. Теперь берем получившиеся узлы и приставляем их к верхнему торцу дверного полотна и обводим их контуры, после чего выбираем пазы глубиной, которая равна толщине металла скоб. А дальше с помощью отвертки и саморезов прикручиваем ролики к полотну. В принципе, можно обойтись и без врезки скоб в торец полотна – если вы их просто прикрутите к торцу, то внешний вид дверей пострадает меньше, чем если вы будете прорезать пазы, особенно, если эти работы будут производиться посредством молотка и стамески.
  3. Теперь нужно выполнить установку замка. О том как это делается вы можете прочитать в статье Установка замка в межкомнатную дверь.
  4. Напоследок потребуется установить специальные ручки для раздвижных дверей – под них также придется вырезать либо два паза с обеих сторон полотна, либо одно продолговатое сквозное отверстие. С последним будет проще – сверлим в полотне небольшое сквозное отверстие, вставляем в него полотно электрического лобзика и выпиливаем посадочное место в соответствии заранее обозначенному контуру.

Раздвижные двери своими руками

С полотном работы завершены, теперь переходим к раздвижному механизму и установке раздвижных дверей.

Установка дверей: монтаж раздвижного механизма и соединение его с полотном дверей

Раздвижной механизм устанавливается достаточно просто – все, что здесь потребуется, это закрепить направляющий профиль в соответствии с уровнем горизонта и местоположением дверного проема. Здесь можно выделить всего пару-тройку нюансов.

  • Край направляющей должен выступать с одной стороны проема на 50мм. С другой стороны проема (с той, в которую будет открываться полотно) профиль должен уходить ровно на ширину полотна. Этот момент нужно просчитать и подрезать при необходимости направляющую дверей.
  • Высота установки раздвижного механизма – здесь также нужны расчеты. Данный установочный размер складывается из двух составляющих – это высота дверного полотна вместе с роликами включительно и зазор под дверью, составляющий 10-20мм (в зависимости от кривизны пола).
  • Сама установка, а вернее расстояние направляющей от стены. Здесь опять все зависит от кривизны стен – если они ровные, то направляющая без всяких дополнений крепится непосредственно к стене через заранее просверленные в ней отверстия. Если стена кривая, то возможно понадобится отодвинуть направляющую от нее на некоторое расстояние – в этом случае к стене сначала крепится деревянная рейка, а уже потом на ней фиксируется направляющая.

Увидеть процесс установки раздвижной двери наглядно можно в этом видео.

Дверное полотно устанавливается на направляющую достаточно просто – ролики заводятся в нее сбоку. После того, как дверь займет необходимое положение, к полу нужно будет прикрепить упор, под который мы снизу дверного полотна выбирали длинный паз. Открываем дверь по максимуму, чтобы они не вылетали, внутри направляющей саморезом по металлу сначала крепим резиновую подушку, которая является ограничителем, а потом в нижний паз полотна заводим наполовину упор и крепим его к полу дюбелями с одной стороны. Теперь полотно сдвигаем в сторону закрывания, выбираем ее нужное положение и снова крепим сначала верхний ограничитель хода полотна, а потом окончательно фиксируем напольный упор еще двумя дюбелями.

Установка раздвижных дверей схема

В заключение скажу несколько слов об оформлении непосредственно самого проема – без этого этапа работ установка раздвижных межкомнатных дверей будет неполной. Из рейки толщиной 10-20мм и шириной, соответствующей толщине простенка, скручивается некоторое подобие дверной коробки, которая монтируется в проем с помощью монтажной пены. Когда полиуретановый герметик высохнет, с двух сторон коробки устанавливаются наличники. Если планируется установка двери с замком, то вместо одного из наличников ставится упорный брус с пазом для полотна. В этом же упорном бруске монтируется и ответная часть замка.

Вот и все. Остается добавить только то, что сам проем можно оформить по-разному, и деревянная рейка не является панацеей. К примеру, достаточно хорошо смотрится в этом месте ламинат (его тоже монтируют на пену), также достаточно хорошо выглядит гармонично подобранный природный камень или обычная кафельная плитка. В общем, подумать здесь есть над чем, и выбор материалов для оформления проема зависит исключительно от ваших предпочтений.

Источник: http://dveridoma.net/razdvizhnye-dveri-svoimi-rukami/

Механизмы для раздвижных дверей – выбор оптимальной системы

Чтобы межкомнатная створка была не распашной, а отъезжала в сторону, используются различные механизмы с направляющими для раздвижных дверей. Давайте разберемся, как эти системы действуют.

Какими бывают раздвижные межкомнатные двери

Прежде чем планировать, какой именно механизм вы будете использовать при установке раздвижных створок, нужно определиться с типом самой конструкции межкомнатных дверей. Они могут быть с одной отъезжающей в сторону створкой или с несколькими. Они могут быть движущимися в общем направлении, или как минимум одна створка будет перемещаться в противоположную сторону. Особенно интересны конструкции из 4 и более частей, причем раздвигаться они могут не только вдоль своей плоскости, но и складываясь гармошкой, что создает совершенно новые идеи использования пространства.

Итак, самый простой тип – это именно то, что было описано в первом примере, то есть одно-, двух-, трех- или даже четырехстворчатые двери. Первый вариант, открываясь, свободно сдвигается по направляющим, как правило, вправо, а вот 2 створки расходятся в стороны, как в лифте или в вагоне метро. Если дверь имеет 3 части, 2 крайние из них находятся на одном уровне и разъезжаются в противоположные стороны, а 3-я перекрывает одну из створок, сдвигаясь в общем с ней направлении. И, наконец, 4 части делятся на 2 пары, каждая из которых движется противоположно другой, причем одна панель при открывании перекрывается второй. Еще один тип – те же двух-, трех и четырехстворчатые двери, но уже каскадного типа. Главное отличие их в том, что все створки у них сдвигаются только в одну сторону.

Одно- и двухстворчатые двери могут раздвигаться как вдоль стены, закрывая часть ее в открытом положении, так и утопать в ней, уходя в специальные пазы.

Раздвижные межкомнатные двери

Следующий вариант – двери купе, когда 2 створки, сходясь при закрывании проема, не смыкаются, а, двигаясь по двум параллельным направляющим, слегка нахлестываются кромками. В этом случае при достаточной ширине проема 1 часть может быть неподвижной, а вторая свободно перемещаться по направляющим. В сущности, рассмотренный ранее трехстворчатый вариант может быть выполнен по типу купе, если средняя, третья часть, закрывая проем, слегка перекроет кромку движущейся навстречу по параллельным полозьям панели.

Далее следует радиусная раздвижная дверь. Чтобы сделать такую конструкцию, нужно иметь закругление стены вместо одного из углов и проем на этом участке. В остальном, кроме изгиба по определенному радиусу, створки мало чем отличаются от обычных разъезжающихся. В открытом положении они будут перекрывать небольшие участки стены по бокам проема, а в закрытом – смыкаться, как в лифте. Соответственно, одностворчатый вариант просто сдвигается в сторону по направляющим. В отдельных случаях радиусные двери могут утопать в специальных пазах, если стена достаточно толстая, или сделана ниша из гипсокартона.

И, наконец, последний тип – двери, раздвигающиеся гармошкой. Створки такого типа снабжены скользящими вдоль верхней кромки роликами на специальных поворотных площадках. Сами же панели соединены между собой обычными или рояльными петлями, по несколько штук, в зависимости от того, сделаны такие конструкции в виде одного или двух «занавесов». Примечательно, что ширина створок может быть различной, например: по краям более узкие, а ближе к середине проема – широкие. Количество панелей в каждой группе практически ничем не ограничено, кроме расстояния между боковыми торцами межкомнатного проема.

Типы механизмов для раздвижных панелей

Выбрав понравившийся вам вид раздвижной двери с отъезжающими в стороны створками, нужно внимательно рассмотреть все доступные сегодня механизмы, которые входят в комплекты раздвижных систем (КРС).

Их сравнительно немного, и самый простой тип – подвесной. По сути, это только одна направляющая, по которой движутся ролики, но зато очень мощная, способная выдержать большую нагрузку. Внизу в дверном полотне делается паз, в который входит уложенный на пороге гребневый упор, чтобы створку не раскачивало при движении. Однако, если из стороны в сторону смещаться ей не дает паз, то слегка перекашиваться в своей плоскости она может вполне, из-за относительно свободного положения роликов внутри направляющей.

Подвесной вид раздвижной дверной конструкции

В отличие от не слишком надежных (пусть и недорогих) подвесных систем, которые при активной эксплуатации быстро приходят в негодность, гораздо долговечнее КРС с двумя направляющими. Данный вариант предусматривает для каждой створки конструкции нижний желоб, в котором движется дополнительный ролик, служащий одновременно и упором. Как правило, такие механизмы устанавливаются на дверях купе и гармошках.

При этом следует учитывать, что наличие подшипников в роликах увеличивает их срок службы и повышает плавность движения панели. Также имеет немалое значение количество колес, для панелей с большим весом необходимо по 4 ролика в каждой каретке.

Зависимость выбора механизма от материала двери и типа системы

Итак, мы рассмотрели все возможные варианты, которые можно установить в доме своими руками. Однако теперь нужно правильно сочетать раздвижные системы для межкомнатных дверей и тип предпочитаемой конструкции.

Как уже было сказано, створки купе и гармошки требуют наличия нижних направляющих. При этом первый вариант нуждается в отдельном желобе для каждой панели и в отдельной подвесной системе соответственно, в то время как у гармошки механизм движется исключительно в одной плоскости. По тому же принципу работают и обычные раздвижные двери, причем можно сделать их подвесными для экономии и простоты сборки своими руками.

Нижние направляющие гармошки

Гораздо интереснее устроены радиусные раздвижные конструкции. Конечно, ничем особым механизм у них не отличается, но все каретки развернуты по отношению друг к другу в дугообразной направляющей. У такой конструкции обязательно должен быть опорный ролик и, желательно, не один, чтобы при резком движении створку не заклинило.

Стеклянные двери также имеют некоторые особенности, если у них не предусмотрено деревянной, металлической или пластиковой рамы. При монтаже роликов непосредственно к тонкому стеклу используются специальные накладные рейки с роликами в верхней части, они прикручиваются по всей длине сквозь маленькие отверстия. В нижней части вместо ролика или упора иногда ставится узкий направляющий желоб.

Источник: http://remoskop.ru/mehanizmyi-razdvizhnyih-dverey-vyibor-optimalnoy-sistemyi.html

Раздвижные двери своими руками: как переделать стандартные распашные двери в раздвижные

Согласитесь, стандартные распашные двери, которые, как правило, устанавливаются в наших квартирах, доставляют немало проблем, особенно если речь идет о малогабаритных квартирах. Для их полноценной работы нужно достаточное количество пространства, которое, между прочим, можно использовать с большей пользой. В этой статье вместе с сайтом stroisovety.org мы подробно изучим вопрос, как сделать раздвижные двери своими руками и установить их вместо обыкновенных распашных, тем самым увеличив полезную площадь помещений квартиры.

Установка межкомнатных дверей раздвижных

Раздвижные двери своими руками: демонтируем и подготавливаем дверное полотно

Прежде чем приступать к работам по переделке распашных дверей в раздвижные, первые необходимо демонтировать. Весь демонтаж сводится к тому, чтобы снять дверное полотно с навесов, удалить из него петли, замок и ручки. Единственным недостатком переделки уже существующих дверей являются пазы, оставшиеся от дверных навесов и замка – их придется устранять. Достаточно легко этот процесс осуществляется с дверями под покраску – все решается с помощью шпаклевки по дереву, последующей зачистки шпаклеванных мест и новой покраски дверного полотна.

Со шпонированными или ламинированными дверями дела обстоят немного сложнее – чтобы убрать следы от старых навесов и замка, шпаклевку по дереву придется окрасить красителем, который, как правило, используется для колеровки водоэмульсионной краски. Самое сложное здесь – правильно подобрать цвет. Все остальное происходит точно так же – в этом отношении вопрос, как сделать раздвижные двери, предусматривает ту же шпаклевку и последующую зачистку. Чтобы придать блеск реставрированному участку дверей, лучше применять не обычную шпаклевку, а приготовленную самостоятельно на основе лака. Для того, чтобы ее изготовить, необходимо опилки, перебитые на кофемолке в пыль, смешать с лаком.

Раздвижные двери своими руками фото

И это еще не все, чтобы установить раздвижные межкомнатные двери своими руками, после реставрационных работ с нижнего торца дверного полотна и по всей его длине нужно будет прорезать паз для нижнего упора. В идеале прорези легко сделать с помощью ручного фрезера, но за неимением такового, его можно выдолбить посредством стамески или прорезать болгаркой. Со стамеской придется долго повозиться, чтобы получить ровный и аккуратный паз. В этом отношении лучше воспользоваться болгаркой, а еще лучше фрезером – практически любой инструмент на сегодняшний день можно взять в аренду. Это нужно сделать еще и потому, что фрезер понадобится, в том числе, для установки ручки.

С ручкой тоже особых проблем быть не должно, если, конечно, рядом имеется все тот же ручной фрезер. Как правило, рукоятка для раздвижных дверей представляет собой плоскую накладку, в которой устроен специальный зацеп для руки – для установки такой ручки нужно вырезать фигурный паз. По сути, вам предстоит приложить ручку к двери, обвести ее карандашом и по полученному контуру вырезать паз. Такое углубление необходимо устроить с обеих сторон дверного полотна. Впоследствии ручки устанавливаются на место и крепятся с помощью специальных стяжек.

Как сделать раздвижные двери своими руками

Установка раздвижного механизма: последовательность работ

На следующем этапе работ установка раздвижных дверей своими руками предусматривает монтаж раздвижного механизма, который состоит из трех элементов – верхняя направляющая планка, пара роликов и нижний упор, который одновременно служит направляющим элементом. Самый простой механизм для раздвижных дверей можно приобрести практически в любом строительном гипермаркете или на рынке.

Для начала на дверное полотно необходимо установить ролики. Самое замечательное в установке то, что врезать их в полотно (подобно навесам) не нужно – они просто привинчиваются к торцу дверного полотна. Расположить их необходимо по обе стороны двери, отступив от краев минимум по 50мм.

Двери раздвижные межкомнатные своими руками

Дальше установка межкомнатных раздвижных дверей предусматривает монтаж направляющей. Сложного в этой работе ничего нет. По сути, вам предстоит просто прикрепить направляющую рейку к стене и выдержать при этом необходимую высоту и горизонтальный уровень. Что касается высоты установки конструкции, то ее необходимо рассчитать следующим образом – это сумма размеров высоты дверного полотна вместе с роликами и зазором под дверью. Отмечаем получившуюся высоту от пола и крепим в этом месте направляющую рейку, выдерживая при этом уровень горизонта.

Раздвижной механизм для межкомнатной двери фото

Установка дверного полотна: нюансы монтажа

Это завершающий этап работ, который предусматривает соединение дверного полотна с раздвижным механизмом. Как установить раздвижные двери на направляющую? Здесь все зависит от места расположения двери. В одном случае ее можно просто завести вместе с роликами сбоку направляющей, а в другом случае, если сбоку места нет, придется устанавливать направляющую вместе с роликами и только потом к ним привинчивать полотно двери. Так или иначе, но об этом придется подумать заранее и с учетом этого нюанса производить сборку и установку дверей.

Кроме того что необходимо соединить дверное полотно с направляющей, также понадобится правильно смонтировать нижний упор. Под низ открытой двери подсовывается упор – он должен четко войти в прорезанный внизу паз. После того как он окажется там, дверь устанавливается в вертикальный уровень, и в этом положении производится крепление нижнего упора к полу.

Установка раздвижных дверей своими руками

Вот так и выполняется монтаж раздвижных дверей своими руками, а вернее переделка распашных конструкций. Ну и в заключение пара советов:

  • Во-первых, при выборе раздвижной системы обратите внимание на длину направляющей – она должна быть не меньше, чем две ширины дверного полотна. Если приобретете меньшую направляющую, дверь будет спадать с нее или не до конца открываться. Слишком большая длина направляющей сделает ваши раздвижные двери дороже.
  • Во-вторых, расстояние установленного дверного полотна от стены. Слишком маленький зазор ничего хорошего не сулит – как минимум, это ободранные обои. Решать эту проблему можно с помощью подкладки. Под направляющую при ее креплении к стене нужно будет подложить рейку или просто подкладки в местах установки крепежей толщиной сантиметр–полтора.

Как установить раздвижные двери своими руками

Как видите, собрать и установить раздвижные двери своими руками не так уж и сложно. Главное учесть все тонкости и нюансы, подготовить необходимый инструмент и включить свое воображение, как говорится, на полную катушку. Кстати, у профессионалов эта работа занимает всего два–три часа.

Источник: http://stroisovety.org/razdvizhnye-dveri-svoimi-rukami/

►Раздвижная дверь своими руками: 180 фото! Мастерклассы. Монтаж и установка

Когда вы выбираете межкомнатные двери в свой дом, о чём Вы, прежде всего, задумываетесь? Об удобстве в использовании, практичности, надёжности и приятном для вас внешнем виде данных изделий. Конечно, ведь никому не хочется просто так бросать деньги на ветер. Кстати, для первого требования, удобства, идеально подходят раздвижные межкомнатные двери. К тому же, разновидностей таких дверей очень большое количество, так что вы вполне сможете найти ту дверь, которая будет отвечать и всем остальным требованиям. Нужно лишь выбрать одну дверь из такого невероятно большого, просто огромного, набора моделей. Или не только выбрать? Подождите, а как же установка таких дверей? Ведь её могут осуществить только настоящие профессионалы с многолетним опытом, или нет? А в таком случае этим людям придётся ещё и доплачивать. Тогда раздвижная дверь выйдет нереально дорогой.

Вы уже решили отступиться от затеи с покупкой таких межкомнатных дверей? Не спешите, ведь, что если я скажу вам, что раздвижную межкомнатную дверь можно не только самостоятельно установить, но и полностью сделать своими руками, как вам такой вариант? А самое главное, что сделать раздвижные двери самостоятельно гораздо выгоднее, чем покупать их в магазине. Нужно лишь желание, свободное время и совсем немного материалов для изготовления. Такую дверь сможет сделать и установить даже человек, не имеющий никакого опыта в изготовлении дверей. Статья вам поможет.

В данной статье я:

  • расскажу вам о том, как сделать раздвижную межкомнатную дверь своими руками;
  • поделюсь полезными советами по её изготовлению;
  • расскажу о преимуществах раздвижного типа дверей.

Так же, в статье вы найдёте пошаговые фото-инструкции, которые облегчат ваше понимание материала, что немаловажно. Ну и в конце-концов, с помощью этой статьи вы сможете выбрать подходящую для вас модель раздвижной двери своими руками.

Вы готовы? Значит, мы начинаем.

Как сделать простую раздвижную дверь своими руками?

Как я уже сказал выше, главным преимуществом межкомнатных раздвижных дверей является то, что они удобные. Но «удобство» это понятие растяжимое, так что самое главное в раздвижных дверях то, что они удобные во всех смыслах! Их удобно создавать, их удобно устанавливать, ими удобно пользоваться (как открывать, так и закрывать), даже заменять эти двери удобно. А ещё такой тип дверей не занимает много места, что так же очень удобно.

Если вы создаёте двери в первый раз и не имеете соответствующего опыта, то для вас подойдёт вот такой вариант раздвижных дверей своими руками. Для создания такой двери вам не нужно много материалов, следовательно, затраты на её создание будут небольшими.

Для начала нужно создать раму двери – это 4 доски, скреплённые между собой и образующие форму треугольника. Создатель этой модели использовал винты для соединения досок, но вы можете так же воспользоваться шиповым соединением (для того, чтобы более подробно ознакомиться с созданием подобного рода дверей, прочтите статью «Межкомнатная дверь своими руками»). На раму затем крепятся доски, это можно сделать с помощью клея для дерева, а затем закрепить, для большей прочности, винтами. Остаётся лишь повесить дверь (или двери, если вы, так же, как и автор модели, сделали их две) на ползунок и готово! Кстати, ползунок можно купить как готовый, так и сделать его самостоятельно, подробнее о нём читайте в продолжение статьи.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: instructables.com/id/Barn-Doors/

Смотрите видео:

МИНУСЫ И МИНУСЫ СДВИЖНЫХ ДВЕРЕЙ.

Классическая двухстворчатая раздвижная дверь с окнами своими руками. (фотографии)

Вот более сложный вариант вышеописанной модели двери, ну как сложный, относительно предыдущей модели. Такую межкомнатную раздвижную дверь своими руками вы можете сделать, просто пользуясь стандартными схемами и этапами изготовления деревянных дверей, которые ещё не раз будут упомянуты и описаны в этой статье. Такая дверь подойдёт к любому интерьеру, и не потребует на свою сборку много времени. Кстати говоря, ещё один плюс раздвижных дверей в том, что вам не придётся создавать дверную коробку для их установки, следовательно, не будет порогов, данный факт может быть порой решающим, при выборе дверей, если в доме есть маленькие дети. А, конкретно эта модель, так же является довольно лёгкой, поэтому её будет проще открывать и закрывать, при этом она не теряет своей прочности. В ширину эта раздвижная двухстворчатая дверь занимает всего 121 см, а толщина такой модели составляет 2-3 см. Единственный недостаток такого варианта (хотя, может быть, для кого-нибудь это наоборот даже плюс) – это отсутствие изоляции, такая дверь не защитит вас от проникновения ненужного света, шума и запахов, но в некоторых случаях этого и не требуется. Например, такую дверь можно установить в гостиной.

Создатель этой модели поступил интересным способом: он прикрутил винтами куски отделки снизу и сверху, это увеличило прочность двери, а так же повлияло на её скольжение. Всё что вам остаётся это лишь разместить над дверным проёмом дорожку для ползунка, и, при желании, установить окна в двери. Затем осуществите покраску двери, и в конце покройте лаком, так дверь будет смотреться, будто только что купленная.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото instructables.com/id/Craftsman-Style-Sliding-Doors

Простая раздвижная дверь-купе своими руками. (фотографии, инструкция)

Покупка раздвижных межкомнатных дверей обходится порой очень дорого, при этом выбранная дверь может не удовлетворять вашим потребностям – это ещё один повод для того, чтобы заняться созданием раздвижных дверей самостоятельно. Даже не имея не только опыта, но и каких-либо навыков работы с деревом, вы всё равно сможете создать такую межкомнатную раздвижную дверь своими руками. Если, всё же, до сих пор не верите моим словам, то просто поищите в интернете, там вы найдёте большое количество разнообразных вариантов дверей, стилей, оборудования, пород деревьев (и не только) из которых эти самые двери сделаны… и всё это будет очень дорого.

Поэтому Вам повезло, что Вы увидели эту статью, с её помощью вам не придётся искать кучу информации, я её предоставлю вам на блюдечке. Так же есть различные виды и способы установки ползунков, о которых я расскажу немного позже. При выборе материала для создания ваших раздвижных дверей учитывайте то, что на различную влажность воздуха, температуру и другие факторы окружающей среды, разные материалы реагируют по-разному, даже не только разные материалы, но и различные породы одного и того же материала. Так что я настоятельно рекомендую изучить, выбранные Вами, материалы, чтобы в дальнейшем избежать различного рода неприятных ситуаций.

Данная модель похожа на тот вариант раздвижной двери, который я описал в статье самым первым, но уникальность её заключается в том, что создатель сначала соединил между собой доски, а затем уже достроил для них раму двери, так тоже можно поступить. А самое главное, доски рамы он соединял другим способом. Этот пример создания раздвижной двери доказывает, что такое под силу сделать, даже не имея расширенного ассортимента столярных инструментов.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: instructables.com/id/DIY-Barn-Doors-on-somewhat-of-a-Budget

Смотрите видео:

Раздвижные двери. Плюсы и минусы

Как установить раздвижную дверь своими руками.

Кроме целого ряда преимуществ раздвижных дверей, установленных в доме, у них так же есть ещё один плюс – раздвижные двери выглядят современно. И действительно, ведь, тенденция устанавливать раздвижные межкомнатные двери появилась, сравнительно, недавно. Кроме того простота установки даёт почти безграничные возможности, вас ничего не ограничивает (в прямом смысле, ведь границ, то есть, дверной коробки попросту нет). Кстати, а как же установить такую дверь? И возможно ли вообще сделать ползунок для раздвижной двери своими руками? На первый вопрос я отвечу, а со вторым придётся повременить, так как рекомендуется покупать готовый комплект для создания раздвижных дверей своими руками, это обеспечит безопасность и долговечность вашей межкомнатной двери.

Инструкция по установке раздвижной межкомнатной двери:

  1. На верхнем торце дверного полотна карандашом наметьте места, где будут установлены ролики (основной компонент раздвижной системы). Далее с помощью саморезов и шуруповёрта ролики крепятся на дверном полотне.
  2. Наметьте ту высоту, на которой над дверным проёмом будет находиться направляющая. Для регулировки направляющей используйте уровень. Закрепите направляющую на стене.
  3. Далее вы, по желанию, можете оформить дверной проём. Сделать это можно разными способами и материалами: обоями, плиткой или же с помощью имитации короба (фальш-короба).
  4. Вмонтируйте ролики с полотном в направляющую. Отрегулируйте полотно при помощи всё того же уровня.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.youtube.com/watch?v=3ytsQYUvou8

Смотрите это видео:

Как легко сделать современную раздвижную дверь своими руками?

Вы всё ещё сомневаетесь в моих словах и думаете, что для создания межкомнатных раздвижных дверей нужен большой опыт и какая-нибудь невероятная физическая сила? Значит этот пример специально для вас! Он прекрасно доказывает, что установка раздвижных дверей своими руками под силу не только крепким мужчинам, но и женщинам, причём, от возраста создание дверей тоже не зависит!

Такая модель:

a) Легка в сборке;
b) Удобна в использовании;
c) Имеет привлекательный внешний вид;
d) Освободит нужное вам пространство, которое загромоздили бы обычные двери на петлях;
e) Создаётся из доступных и недорогих материалов (дверь сделана из фанерных листов);
f) Будет радовать ваши глаза на протяжении длительного времени.

А главное, что опыт для изготовления не нужен! Нужно лишь всё тщательно продумать заранее, и тогда всё у вас обязательно получится!

Для создания такой раздвижной двери вам понадобятся:

  1. Ролики и направляющая нужных размеров;
  2. Дверная ручка;
  3. Фанерные листы;
  4. Строительный клей;
  5. Циркулярная или настольная пила (если имеется);
  6. Шлифовальная машинка или просто наждачная бумага;
  7. Шурупы;
  8. Шуруповёрт.

Создайте из фанеры дверное полотно нужных вам размеров, хорошо отшлифуйте его. Затем загрунтуйте и покройте краской. Для создания нижней направляющей возьмите брусок необходимых размеров и с помощью настольной пилы сделайте в нём специальную канавку по ширине дверного полотна. При помощи шурупов закрепите рамку на дверном полотне из фанеры. Разрежьте ещё один лист фанеры на несколько досок, затем, с помощью строительного клея, присоедините доски к раме. Установите дверную ручку. Прикрепите ролики к верхнему торцу дверного полотна и установите дверь на направляющие (нижнюю и верхнюю).

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.instructables.com/id/How-to-Build-Install-a-Sliding-Door

Смотрите этот видео мастер класс:

Винтажная раздвижная дверь из досок

Делаем своими руками. (фотографии)

Несмотря на то, что межкомнатные раздвижные двери – это вещь довольно современная, стилизовать её можно как угодно, ведь, сочетать удобство с дизайном, подходящим вашему интерьеру, никто не запрещал! Так, например, можно сделать винтажную раздвижную дверь своими руками и придать ей довольно элегантный внешний вид. Рядом с такой дверью можно поставить различные диковинные растения больших размеров, повесить винтажные, стилизованные под старину бра, от которых будет исходить тусклый свет и так далее… ну чем не межкомнатная дверь средневекового замка? По-моему, отличная идея! Но в средневековье люди не умели делать раздвижные двери и не знали, что такой вариант будет больше места экономить, так что такой двери любой герцог… нет, даже король позавидует! При всём этом, такая дверь создаётся довольно быстро и может послужить даже дверью для гостевой комнаты, думаю, что тогда вашим гостям будет что вспомнить, после посещения вашего «замка», ну или она может закрывать вашу собственную «королевскую» спальню.

Так как такая дверь имеет довольно большие размеры, нужно всё тщательно спланировать, перед созданием, чтобы избежать ошибок, например, для этой модели создатель сначала нарисовал эскиз на компьютере и только потом уже принялся собирать дверь. Дверное полотно собирается очень просто: это всего лишь несколько досок скреплённых между собой, которым затем, с помощью краски и лака, придали эффект старины, это очень впечатляет. Как оформить дверь затем – это уже дело ваше. Вы можете использовать различные декоративные металлические замки, громадные деревянные задвижки, украшать раздвижную дверь своими руками узорами из металла, решать лишь вам.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.instructables.com/id/Sliding-Barn-Door

Ещё одна модель раздвижной двери из дерева

Если Вы, вдруг, решили сделать раздвижную межкомнатную дверь своими руками, то не откладывайте эту затею на потом, ведь создание такой двери не займёт слишком много времени, а если данную мысль отложить, то она забудется очень-очень скоро, так бывает всегда.

Ну, если даже и не забудется, то вы просто так и продолжите откладывать собственную задумку. Поэтому ещё раз повторюсь, что не стоит слишком долго тянуть – лучше воплотите задумки сразу и радуйтесь потом долгое время.

Например, вам может подойти вот такая модель. Чем-то она даже похожа на предыдущую, в плане внешнего вида, скорее всего, эта раздвижная дверь является упрощённой версией вышеописанной межкомнатной двери.

В отличие от предыдущего варианта, этот имеет не такой замысловатые дизайн и размеры у него немного поменьше, а так же она выглядит ещё более старинной, это придаёт модели таинственности.

Для того, чтобы сделать такую межкомнатную раздвижную дверь своими руками вам потребуется 15 не слишком широких досок, длинною примерно 120 сантиметров, но для изготовления двери, имеющей стандартные размеры можно использовать длины 60, 70, 80 сантиметров, измеряйте ваш дверной проём и выбирайте подходящую длину.
Не забудьте предварительно отшлифовать все доски наждачной зернистой бумагой, так как края и углы заготовок не должны быть острыми, а лица шероховатыми. После того, как вы выполнили шлифование, можно приступать к покраске досок, можете как и в данном примере придать им эффект старины, любым способом. Пока краска сохнет, можно создать дверную ручку.

Ручка такой модели сделана из трубы и двух угловых ПВХ-переходников.

Тем временем краска высохла и можно приступать соединять доски между собой винтами, затем на получившемся дощатом дверном полотне поместите ручку, и вам останется лишь закрепить полотно на ползунке над дверным проёмом.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.instructables.com/id/Sliding-Barnwood-Door

Видео от А до Я как сделать деревянную раздвижную межкомнатную дверь своими руками. (+ фото-инструкция)

Как вы уже могли заметить, по двум вышеописанным моделям, именно такой вид раздвижных дверей пользуется немалым спросом. Почему? На этот вопрос я не могу ответить. Возможно, это из-за необычного вида таких раздвижных дверей, возможно, из-за прочности (хотя это вряд ли, ведь, прочность зависит от материала, который вы используете), в общем, факторов много. Но раз на такие модели есть спрос, то я просто не имею никакого права пройти их стороной, и не описать ещё один вариант межкомнатной раздвижной двери, сделанный своими руками. К тому же, ещё одна фото-инструкция Вам не повредит и, в любом случае, лишней для Вас она не будет.

В отличие от двух предыдущих вариантов, в которых эффект старины достигался при помощи краски, эта модель раздвижной двери своими руками сделана из реально уже старых досок, но это никак не повлияло на её прочность, только усилило эффектность внешнего вида.
Ещё одной особенностью такого варианта двери является то, что рама у неё сделана из металлических углов, сваренных между собой. Таким образом, металл в данном случае является рабочим элементом, соединяющим доски, хотя во всех вышеописанных моделях он использовался лишь в качестве фрагментов декора.

После того, как рама сделана, следующим шагом, конечно же, как и во всех других, вышеописанных, вариантах, будет подгон деревянного полотна под нужные размеры, для этого у досок отпиливаются лишние концы, с помощью циркулярной пилы.
Когда все доски будут находиться на своём месте, в раме, их нужно будет зафиксировать, для этого поперёк расположите несколько перекладин, из тех же досок, как показано на фотографиях.

Использование металлической рамы значительно упрощает задачу соединения всех элементов дверного дощатого полотна между собой!

Вам остаётся лишь покрасить дверь и покрыть лаком, для большего эффекта. А затем установить её на ползунок.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Смотрите этот видео мастер класс:

Видео: Деревянная раздвижная межкомнатная дверь своими руками.

Раздвижная дверь из поддонов? ДА!

Если материалы, для создания описанных выше моделей, для вас труднодоступны. Или вы хотите сэкономить на создании раздвижной межкомнатной двери… ну или по любой другой причине вы можете использовать старые деревянные поддоны! Нужно просто постараться найти нужное вам количество поддонов. Этот материал выйдет гораздо дешевле, ведь многие люди готовы отдать такие старые поддоны почти даром, лишь бы избавиться от них! Но при всём этом использование поддонов не уменьшит практичности и прочности вашей межкомнатной двери. Единственное затруднение, которое встретится вам на пути созидания такой раздвижной двери – это нужда в дополнительном времени. Действительно, ведь чтобы воспользоваться досками из поддонов их сначала нужно разобрать, причём, аккуратно разобрать, не испортив материал. Этот процесс довольно кропотливый… не бойтесь, говоря о дополнительном времени, я не имею в виду очень много времени, его нужно совсем чуть-чуть, вам нужно разобрать всего 3-4 поддона, вы же не дом строите, в конце-концов. Зато, такая процедура поможет вам сэкономить значительное количество денежных средств, которые вы бы потратили на покупку такой же межкомнатной двери в магазине, или же на новый крепкий материал, если всё-таки создавали бы раздвижную дверь своими руками. Да и сама сборка такой модели вас сильно не затруднит. Поэтому я настоятельно рекомендую к использованию такой метод создания межкомнатной раздвижной двери своими руками. Кстати, на часть сэкономленных средств вы как раз сможете купить все необходимые материалы для создания подвижного ползункового механизма.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.instructables.com/id/Pallet-Sliding-Door-1

В предыдущем фрагменте статьи я рассказывал Вам о том, что для создания раздвижных дверей можно использовать поддоны, так как это достаточно лёгкий и прочный материал, и к тому же легкодоступный. Но я мало уделил времени, собственно, самому созданию такой двери, и в фото-инструкции было всё показано не совсем точно и поэтапно. Так что специально для тех людей, которые хотят поподробнее разобраться в создании раздвижных дверей из поддонов, я пишу эту часть статьи (в приложении же к этой части вы найдёте пошаговые фотографии и схемы сборки, так что надеюсь, что вам всё будет предельно понятно и довольно наглядно).

Инструменты, которые вам понадобятся для создания подобной модели:

  1. Свёрла и перфоратор;
  2. Циркулярная пила;
  3. Гаечный ключ;
  4. Настольная пила (если есть);
  5. Ножовка.

Забыл упомянуть о том, что если вы хотите сделать дверь более качественной, то из разобранных поддонов вам предстоит ещё выбрать только те доски, которые окажутся не деформированными или испорченными. Такая сортировка материала поможет вам избежать неприятных ситуаций, связанных как со сборкой двери, так и с её использованием (например, под действием влаги испорченное дерево сможет подвергнуться ещё большей деформации и возникнут трудности с открыванием двери).

Такая модель раздвижной двери выглядит не так эффектно, как, например, какие-либо описанные выше модели. Это связано с тем, что её создатель, решил воспользоваться лишь внешним видом старых досок и обойтись без покраски и нанесения лака, так, конечно, тоже можно поступить, но я бы этого делать не советовал, особенно если в доме есть маленькие дети, объясню почему:
Если вы хотите сохранить вид старинной древесины, то, в данном случае, Вы, разумеется, не будете её шлифовать. Таким образом, вы оставите на древесине все зазубринки и шероховатости, и, конечно, как вы, так и ваши дети могут запросто пораниться, пользуясь такой дверью, и нацеплять заноз. Покрытие же двери толстым слоем лака могло бы предотвратить такую ситуацию, если вы обошлись без шлифования, но создатель и этого делать не стал, следовательно, такая дверь не безопасна.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.instructables.com/id/Pallet-Sliding-Barn-Doors

Как установить межкомнатную раздвижную дверь самостоятельно.

Большую часть данной статьи (всё, что описано выше), я посвятил рассказам про то, как можно создать дверное полотно для раздвижной двери, какие материалы лучше выбирать, и, так же, я показал вам несколько вариантов таких межкомнатных дверей, чтобы вы смогли что-нибудь выбрать для себя. Но это же РАЗДВИЖНАЯ дверь, следовательно, главное – это раздвижной механизм, на который устанавливаются такие дверные полотна. Значит, о главном то, я как раз и не рассказал, но я исправлю эту свою оплошность и прямо сейчас оставшуюся часть статьи посвящу конкретно инструкциям по установке межкомнатных раздвижных дверей своими руками, в надежде на то, что данная информация окажется для вас полезной.

Наиболее распространённый способ монтажа раздвижной двери — это когда дверное полотно движется вдоль дверного проёма, значит, именно о таком способе я вам как раз и буду рассказывать.

Про то, как можно отделать дверной проём, я вам уже рассказывал выше. Вот и отделка дверного проёма для этой модели, которую вы можете увидеть на пошаговых фотографиях, происходит как раз с помощью декоративного фальш-короба. Об этом способе я вам рассказывал (он вообще встречается довольно часто, скажу даже более того, этот метод отделки дверного проёма является самым популярным).

Но не буду отвлекаться, вы хотите узнать, как же всё-таки устанавливать дверное полотно на подвижный механизм, поэтому, специально для вас, к этому фрагменту статьи прикреплена пошаговая фото-инструкция по отделки дверного проёма и установки дверного полотна!

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: www.youtube.com/watch?v=0amLmV70eKc
Автор видео: Александр Слуцкий

Смотрите этот видео мастер класс:

Установка подвижного механизма

Для того чтобы установить раздвижную дверь своими руками, вам нужно приобрести набор роликов, подходящих вам по размеру, и направляющую (рельсы), её по длине лучше взять с запасом, ну, на всякий случай, и подогнать потом под нужный размер.

Конечно же, можно сделать направляющую своими руками, причём из любого материала, но это делать очень неудобно и сложно, к тому же, качество механизма тогда может стать хуже, Вы же хотите, чтобы Ваша раздвижная дверь прослужила долго, и ей при этом было бы удобно пользоваться? Тогда лучше будет купить готовую направляющую. К тому же ролики в любом случае придётся покупать в магазине, а направляющая стоит не очень дорого, и плюс к этому, если вы пользовались вышеописанными советами, вам ещё и на дверном полотне удалось сэкономить, так что смело покупайте направляющую!

Но кроме установки направляющей (рельса) и роликов на верхнем торце дверного полотна, вам нужно будет позаботиться и о нижнем торце, ведь он должен фиксировать это полотно. Каким образом это можно сделать?

• Возьмите дополнительный деревянный брусок, длина которого должна быть равна длине верхней направляющей (рельса), а ширина должна быть чуть больше, чем ширина дверного полотна. По центру этого бруска создайте паз и установите его под верхней направляющей, закрепите саморезами, таким образом, у вас получилась нижняя направляющая, которая не позволит «уехать» дверному полотну в сторону.

• Этот способ тоже делается за счёт паза, но без использования бруска. Так как паз делается прямо в нижнем торце дверного полотна, а в полу с обеих сторон, где должно быть дверное полотно, устанавливаются специальные фиксаторы (флажки).

Мне кажется, что лучше всего пользоваться первым способом, так как с помощью бруска дверное полотно фиксируется надёжнее, и таким образом, вам не удастся испортить дверное полотно, главное помните, что и в первом, и во втором случае, пазы должны быть подходящего размера для того, чтобы фиксатор не тормозил дверь. Второй же способ выгоднее для тех людей, которые не хотят всё время спотыкаться об закреплённый брусок. Так, например, создатель модели, показанной на фотографиях, пользовался как раз вторым способом. Он объясняет это удобством паза в дверном полотне, ведь через него можно провести широкий телевизионный кабель.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: youtu.be/508T9nuaqwk
Автор видео: Игорь Утяев

Смотрите этот видео мастер класс:

Установка откатной межкомнатной двери своими руками поэтапно .

(фотографии, видео мастер-класс, инструкция)

До этого в статье я Вам рассказал, что необходимо приобрести для создания подвижного механизма (ползунка) раздвижной межкомнатной двери. А так же Вы узнали, как можно сделать нижнюю фиксирующую направляющую. Но установка, конечно же, будет проходить гораздо проще и быстрее, если под рукой вы имеете все необходимые инструменты.

А именно, для установки межкомнатной раздвижной двери своими руками Вам понадобится следующий ассортимент инструментов:

  1. Уровень;
  2. Угольник;
  3. Линейка;
  4. Рулетка;
  5. Шуруповёрт;
  6. Дрель с набором свёрл разного типа и размера;
  7. Комбинированная торцевая пила;
  8. Набор стамесок;
  9. Монтажная пена;
  10. Плоскогубцы;
  11. Молоток;
  12. Пылесос (чтобы потом всё можно было быстро прибрать);

Все эти инструменты помогут вам в установке раздвижной двери, и если под рукой будет иметься полный такой набор, то работу вы сделаете качественно, за счёт чего потом эта раздвижная дверь сослужит Вам долгую службу.

Так же, автор этого видео мастер-класса, по установки подобной двери, даёт полезный совет:
Лучше всего застелить напольное покрытие картоном или чем-нибудь подобным, для того, чтобы не повредить его при работе.

Затем, как уже было сказано выше, устанавливается декоративный фальш-короб (я же говорил, что такой способ отделки дверного проёма самый популярный).

Обычно после того, как вы закрепили шурупами на бруске алюминиевую направляющую, нужно вставлять в неё дверное полотно, с уже закреплёнными роликами, но в данном случае сборщик этой модели установил ролики в направляющую (рельс) сразу, на верхний торец дверного полотна установил только крепления для роликов. С помощью этих креплений автор данного видео мастер-класса и установил дверное полотно на верхней направляющей.

Кстати, выше я вам говорил про два способа нижней фиксации дверного полотна, в данном случае создатель этой модели так же как ив предыдущем примере пользовался вторым способом, то есть в нижнем торце двери сделал паз, благодаря которому установил дверное полотно на фиксаторы (флажки).

В конце верхнюю направляющую можно скрыть декоративным бруском, установленным на уголки.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: youtu.be/eFOnKmx9Wzg
Автор видео: ФРАМИР

Смотрите этот видео мастер класс:

Как установить раздвижную дверь на подвижный механизм?

(поэтапная инструкция, фотографии, видео мастер-класс)

Итак, давайте закрепим этапы и правила установки раздвижной межкомнатной двери.

Инструкция по установке:

  1. Измерьте длину, ширину и толщину дверного проёма. Затем, по измеренным данным, создайте декоративный дверной фальш-короб или просто обклейте проём обоями.
  2. Убедитесь, что свободного пространства на стене достаточно, для того чтобы дверь полностью могла открываться.
  3. Над дверным проёмом установите брусок, на который будет крепиться верхняя направляющая, соответственно, длина бруска должна быть равна длине направляющей.
  4. На установленном над дверью бруске, с помощью шурупов, закрепите верхнюю алюминиевую направляющую.
  5. На верхний торец дверного полотна установите ролики.
  6. Обеспечьте нижнюю фиксацию раздвижной двери, для этого либо используйте деревянный брусок с пазом, либо паз сделайте прямо в дверном полотне и установите флажок.
  7. Установите дверное полотно между нижней направляющей/флажком и верхней алюминиевой направляющей.
  8. Верхнюю направляющую закройте декоративным брусом.

Готово! Раздвижная дверь, сделанная своими руками, установлена и готова к использованию, проверьте её работоспособность и наслаждайтесь уютом в доме, вместе с Вашей новой раздвижной межкомнатной дверью!

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: youtu.be/H40qn7f9aHM
Автор видео: Александр Слуцкий

Смотрите этот видео мастер класс:

Источник: http://novamett.ru/dver/razdvizhnaya

Установка раздвижных межкомнатных дверей: инструкция

Раздвижные двери — самый удачный вариант для помещений небольших размеров. В обычной распашной конструкции двери для движения, требуется определенная площадь, в то время как в раздвижной, дверное полотно перемещается вдоль стены. Освобожденная таким образом площадь помещения может быть использована с большей пользой.

Механизм раздвижной двери

Дверной блок состоит из дверного полотна и рамы – верхней или/и нижней, в зависимости от типа конструкции. Полотно двигается вдоль направляющей на роликах и может просто перемещаться вдоль стены, а может скрываться в нише — в этом случае оборудуется фальш-стена.

Различают два основных типа конструкции.

  • Ролики крепятся на нижнюю часть дверного полотна. Направляющий профиль, по которому осуществляется движение, распложен на полу. В этом случае профиль выполняет роль порога, а верхний служит для удержания полотна. Стопоры с накладками ограничивают перемещение и служат защитой от слишком резких движений.
  • Ролики монтируются на верхней части полотна. Рама состоит только из верхней направляющей. Механизм такого плана позволяет выбрать любое напольное покрытие и заменить его в любой момент.

Обе конструкции можно установить, если в точности соблюдать инструкции. На фото – вариант раздвижной межкомнатной системы.

Имеет значение и строение самого блока.

  • Обе створки открываются в обе стороны – двупольная система. В этом случае требуется широкий дверной проем: ширина полотна (1-й створки) *4 + 10 см.
  • Одна дверь двигается в обе стороны вдоль стены: дверной проем равен двойной ширине полотна.
  • Одна створка уходит в другую (кассетная): дверной проем рассчитывается так же. При сборке своими руками фальш-стена является наиболее сложной частью.

Установка раздвижной межкомнатной конструкции своими руками является более простой работой по сравнению с монтажом распашной. Требования, которые предъявляются к дверному проему в этом случае, тоже более простые.

Самостоятельно установка дверного блока осуществляется после окончания всех работ, где задействована вода или водные растворы: шпаклевка, окраска и так далее. Высокая влажность ведет к деформации дверного полотна.

  • Так как направляющие монтируются не в проем, а на него, то состояние собственно проема не имеет большого значения. Точно вертикальными должны быть стены, вдоль которых будут двигаться межкомнатные двери.
  • Если стены обшиты гипсокартоном, следует удалить часть обшивки на предполагаемой площади – в два раза больше, чем площадь дверного проема. Не рекомендуется устанавливать конструкцию на стены, содержащие провода и водопроводные трубы.
  • Если предполагается монтировать первый вариант конструкции, то есть с нижней направляющей, то в помещении должен быть настлан черновой пол. Для второго варианта состояние пола не имеет значения. На фото – второй тип дверного блока.

  • Алюминиевый профиль – 2 м.
  • Ролики – подвесные или/и опорные в зависимости от типа конструкции.
  • Стопоры с накладками для амортизации.
  • Крепежный комплект.
  • Дверное полотно – по вкусу и желанию владельца. Система выдерживает нагрузку до 100 кг, поэтому выбор двери практически не ограничен.
  • Деревянный брус 40*40 мм.

Для сборки межкомнатной двери своими руками понадобится:

  • электродрель, шуруповерт;
  • ножовка по металлу, строительный уровень;
  • системный крепежный комплект.

Сборка раздвижной системы с нижней направляющей

Чтобы успешно установить межкомнатные двери, нужно точно следовать инструкции, прилагающейся к системе роликов. Сборку можно осуществить самостоятельно, но рекомендуется пригласить помощника, так как дверное полотно обладает немалым весом и стоимостью, и повреждения его нежелательны.

  1. На высоте полотна в проеме крепится деревянная планка – это основание для крепежа верхней части рамы.
  2. Длина направляющей рассчитывается в зависимости от типа конструкции и ширины полотна. С той стороны проема, куда движение ограничено – одна двигающая створка, профиль должен выступать на 50 мм от границы проема.
  3. На пол крепится нижний профиль. Пол и верхний срез проема должны быть строго параллельны – отклонение не более 5 мм, иначе створка будет съезжать в сторону.
  4. Ролики закрепляются на дверном полотне, согласно инструкции – крепеж поставляется в комплекте. Затем полотно с роликами вставляется в нижний профиль. По верхнему краю полотна размечается линия установки верхней части рамы. Это более наглядный способ, к тому же позволяет сразу определить, правильно ли смонтированы ролики, и насколько свободно двигается дверное полотно.
  5. Верхняя направляющая крепится саморезами к деревянной планке. Затем устанавливаются оба стопора, и профиль закрывается декоративной планкой.
  6. В верхнюю часть дверного полотна монтируется второй комплект роликов.
  7. Дверь заводится под декоративную планку. Ролики фиксируются в профиле, затем полотно приподымается, и в нижнюю направляющую заводятся нижние ролики.


При установке конструкции по второму варианту – подвесная дверь, проводятся работы по установке только верхней направляющей. На видео процесс сборки раздвижной системы своими руками подробно показан.

  • Правила установки защелки на дверь
  • Особенности установки наличников межкомнатных дверей
  • Мастер класс как самому установить межкомнатную дверь

Добрый день, подскажите где можно узнать стоимость таких дверей со всем механизмом.

Добрый день, Евгений. Нужна дверь раздвижная одинарная. Шириной 900-1000 .

Добрый день.Нужна 4-Хдверная перегородка размер проема 320×200..Стоимость с установкой?Могут быть эти двери не мет.конструкция а из шпона.

Источник: http://dvernoigid.ru/ustanovka-razdvizhnyx-dverej

Комментарии

Комментирование отключено.
