Установка доводчика двери: как правильно сделать своими руками

Дверной доводчик не относится к числу обязательных аксессуаров. Когда речь идет об обычной межкомнатной двери, то ее закрывание не вызывает затруднений. А вот если дело касается металлической входной створки, которую попросту тяжело двигать, возможность переложить проблему на плечи механического приспособления, кажется весьма соблазнительной.

Конечно, установка доводчика на металлическую дверь, не обеспечивает автоматическое открывание и закрывание, но позволяет продлить срок эксплуатации изделия: при плавном закрывании створка не ударяется о косяк и плотно прилегает к раме.

Приобрести доводчик для двери не сложно, благо цена на такой механизм не слишком большая, но его еще ведь нужно правильно смонтировать. Можно конечно же обратиться к услугам профессиональных мастеров, однако если тщательно разобраться в вопросе установки дверного доводчика, то данную работу вполне можно провести своими руками, а видео к уроку наглядно покажет все нюансы монтажа.

Принципиальным отличием от обычной дверной пружины, также обеспечивающей закрывание, является наличие в доводчике масла. Схема работы устройства такова:

  • когда створка открывается, рычаг приводит в движение шестерню;
  • шестерня двигает поршень, который в свою очередь сжимает пружину – на этот момент работа доводчика ничем не отличается от действия пружины;
  • при открытой створке масло перемещается в противоположную сторону от сжатой пружины;
  • при закрывании пружина разжимается, но при этом масло не просто перетекает в другую часть корпуса, а проходит сквозь каналы с клапанами, что и замедляет движение створки.

Масло изменяет плотность в зависимости от температуры, поэтому зимой и летом скорость открывания створки будет разной. Чтобы компенсировать этот эффект, дважды в год рекомендуется проводить регулировку. Инструкция содержит описание таких процедур.

Установка доводчика дверей своими руками более чем возможна, а вот ремонт устройства реален лишь тогда, когда повреждены внешние механические части. При вытекании масла устройство необходимо заменить.

Скорость закрывания и скорость прилегания регулируется своими руками с помощью регулировочных винтов. Первый параметр определяет, как быстро будет закрываться створка, второй – как быстро захлопываться при достижении угла прихлопа – 0–15 градусов. Насильственным образом закрывать дверь с доводчиком нельзя.

Установка доводчика на пластиковую или металлическую дверь обязательна, когда речь идет о противопожарных и эвакуационных выходах. В этом случае плотное прилегание створки к раме является вопросом принципиальным: таким образом предотвращается распространение дыма и огня.

Изделия классифицируются по величине момента инерции, то есть совокупного действия массы и ширины створки. Описывается он стандартом EN 1154 и включает семь классов. Первый предназначен для установки на легкую межкомнатную дверь, последние – на металлическую входную. Стоимость механизмов заметно отличается.

По способу передачи вращающего момент устройства разделяются на:

  • рычажные – традиционный вариант, в котором рычаг состоят из двух соединенных осей, он отличается надежностью и долговечностью. Установка такого доводчика на дверь своими руками очень проста. Но так как рычаг оказывается полностью на виду и легкодоступен, то устройство часто становится жертвой вандализма;
  • со скользящим каналом – конец рычага двигается по каналу и недоступен, но при этом открывание требует большего усилия;
  • напольные – устанавливаются в пол, монтаж скрытый, осуществить его своими руками сложно;
  • рамные – имеют такое же строение, но закрепляются на раме двери. Такой способ установки доводчика двери чаще используются в магазинах.

Инструкция по установке доводчика на дверь предоставляет всю информацию об ограничениях.

  1. Масса полотна определяет класс изделия. Устройство на пластиковую створку, установленное на тяжелую металлическую, очень быстро придет в негодность.
  2. Если ширина створки составляет более 1600 мм, установка доводчиков двери запрещается.
  3. При недостаточно полном прилегании или скорости срабатывания возможен монтаж двух приборов на створку.
  4. Фиксация в открытом состоянии – функция только некоторых устройств. Такая опция является востребованной в медицинских учреждениях, например.
  5. Класс изделия, механизм передачи момента, дополнительные функции и так далее влияют на стоимость как доводчика, так его установки на дверь.

Инструкция по монтажу устройства

Самым простым в установке своими руками является прибор накладного типа с шарнирной передачей. Для жилых и рабочих помещений – это самый распространенный вариант. Для тяжелых стеклянных и металлических дверей предпочтительнее напольные доводчики.

  1. Устройство рекомендуется монтировать внутри помещения – квартиры, подъезда, магазина, для того чтобы защитить прибор от действия погодных факторов.
  2. При открывании створки внутрь корпус прибора закрепляется на дверном полотне, а рычаг – на раме. При отрывании наружу схема монтажа противоположная: на полотно устанавливается рычаг точно перпендикулярно плоскости двери, а на дверную раму – корпус.
  3. Инструкция к устройству содержит монтажную схему установки доводчика двери масштабом 1:1. Схему прикладывают к выбранному участку и размечают сквозь бумагу, например, керном.
  4. В полотне и раме высверливаются отверстия.
  5. Саморезами через отверстия закрепляются корпус и реечная планка рычага. Затем к корпусу монтируется ответная часть, а рычаг соединяется в колене.
  6. Коленный рычаг своими руками регулируется до тех пор, пока не занимает положение перпендикулярное плоскости дверного полотна.
  7. Правильная установка доводчика двери включает регулировку скорости закрытия, прихлопа, задержки открывания и так далее. Выкручивать винты нужно осторожно, так как это чревато утечкой масла.

О том, как правильно поставить доводчик на дверь, подробно рассказано на предлагаемом ниже видео.
Доводчик избавляет от необходимости самостоятельно прижимать створку для прилегания, захлопывать дверь или следить за тем, насколько плотно она закрыта. При этом устройство обеспечивает плавное движение створки, благодаря чему закрывание не сопровождается шумом. Установку доводчика двери можно осуществить своими руками, что снижает стоимость приспособления. Обслуживание механизма сводится к смазыванию рычага в колене и регулировке скорости закрывания.

Источник: http://rem-uroki.ru/dveri/ustanovka-dovodchika-dveri-kak-pravilno-sdelat-svoimi-rukami.html

Установка доводчика на дверь своими руками

Бесценна та дверь, которая открывается и закрывается плавно и практически бесшумно. Чтобы и ваша дверная конструкция отвечала всем этим требованиям, на нее надо установить доводчик. Конечно, можно ограничиться обычной пружиной, но мало кому хочется, немного замешкавшись в дверном проеме, получить приличный удар по спине.

Доводчик на пластиковую дверь

По способу установки, бывают:

  • Накладные. Механизм устанавливается на дверной каркас или непосредственно на полотно;
  • Напольные. Монтаж напольных вариантов механизма продумывается еще на стадии проектирования. Его закладывают под половое покрытие;
  • Скрытые. Монтаж такогого механизма является самой сложной. Требует определенных навыков и инструментов. Само название говорит, что устройство будет смонтировано внутрь дверного полотна.

Если вы решили установить доводчик своими руками, выбирайте первые два варианта. Даже если у вас нет опыта монтажа таких механизмов, подробные описания этапов монтажа можно прочитать в инструкции, прилагаемой к механизму. Непонятные моменты можно разобрать, просмотрев видеоролики и фотомнструкции, широко представленные в Интернете.

Перед установкой устройства, его необходимо купить. Торговые точки предлагают доводные механизмы не только для тяжелых входных дверей в подъезд, но и для легких межкомнатных. Имеются механизмы для гаражных ворот. Первое правило покупки – вес дверной конструкции должен соответствовать мощности доводчика.

Высокое качество изделия может гарантировать только известный и проверенный производитель. Перед покупкой, не поленитесь почитать отзывы о продукции того или иного производителя. Так вы получите достоверную информацию о качестве товара. Покупка будет исправно служить долгое время.

Третьим моментом, на который надо обратить внимание, на внешнюю или на внутреннюю сторону дверной конструкции будет крепиться приспособление, а также левостороннее или правостороннее дверное изделие. Помните, что разные модели устройств крепятся по-разному.

Существует несколько способов монтажа данного механизма.

В комплект приспособления входят: основа, рычаг, крепежные изделия, соответствующие данной модели, и инструкция. В ней доступным языком описан весь монтажный цикл и точная схема самого механизма. Последовательность действий такова. Соединяем корпус устройства и рычаг. На дверном полотне и коробе конструкции отмечаем места будущих креплений. Рабочий орган крепим на полотне, рычаг на коробе. По данной разметке вкручиваем шурупы.

Осталось только правильно отрегулировать механизм. По своему усмотрению, вы можете сделать скорость закрывания быстрей или медленней. Обычно регулировке производят регулярно, в период смены времен года. Зимой необходимо, чтобы дверь закрывалась быстрей. Так вы сможете сохранить тепло в помещении.

В данном способе предполагается установка рабочего механизма на дверной коробке, а рычажного башмака – на полотне двери. Это, так называемая, верхняя схема. При установке имейте в виду, что длина рычага должна быть такой, чтобы угол прилежания к двери был прямой. Регулировка механизма обязательна!

Параллельный монтаж. Элементы приспособления крепятся аналогично вариантов, описанных выше. Отличием является то, что рычаг монтируется с помощью уголков, параллельно поверхности стены.

Способ крепления зависит от того, в какую сторону открывается дверь. Открытие «на себя» предполагает монтаж устройства на дверное полотно, а рычага – к дверной коробке. В случае открытия «от себя» рычаг фиксируется на дверном полотне, а основа – на коробке.

При монтаже доводчика своими руками важно ничего не перепутать. Неправильный монтаж провоцирует быструю поломку приспособления. Не рекомендуется установка вне помещения. Уличная влажность негативно сказывается на работе доводчика.

Как любое устройство, дверное приспособление требует профилактического осмотра. Периодическая смазка шарнирного механизма способствует исправной работе.

Исключите механические воздействия на дверь, оборудованную доводным приспособлением. Нельзя ускорять или замедлять ход. Запрещено фиксировать дверной створки кирпичом или другими предметами. Достаточно раскрутить соединение основного органа и рычага.

Источник: http://dvernoigid.ru/ustanovka-dovodchika-svoimi-rukami

Как установить доводчик на дверь — правила и видео

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще. Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

Источник: http://stroyvopros.net/remont-pomeshheniya/kak-ustanovit-dovodchik-na-dver.html

ПРОДАЖА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО ВСЕЙ РОССИИ. УСТАНОВКА СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ ПО МОСКВЕ И М.О.

Гарантия лучшей цены на рынке.
Абсолютная гарантия 1 год на оборудование и монтаж.

Установка доводчиков. Особенности монтажа.

Для автоматического закрытия двери используются доводчики ‑ сейчас они на каждом шагу, в жилых и производственных зданиях, незаметно выполняют свою работу (конечно, если подобраны, установлены и обслуживаются правильно).

Установка доводчика на наружную дверь и монтаж на внутреннюю дверь требуют разных типов доводчиков. При установке снаружи помещения учитываются климатические условия, которые не влияют на двери во внутренних помещениях. Доводчики для внутренних помещений, как правило, рассчитаны на меньший вес и более лояльные условия эксплуатации.

Наиболее распространены накладные доводчики, названные так, потому что крепятся на поверхности. Скрытые доводчики, напротив, монтируются внутри верхней перекладины дверного проема или внутри самой двери с верхнего торца.

Напольные доводчики используются преимущественно при монтаже стеклянных дверей. Эта категория доводчиков призвана выполнять следующие функции: плавный автоматический возврат в исходное положение и фиксация дверных створок под разными углами.

Варианты конструкции внутреннего механизма доводчика

Устаревшая технология, которая не учитывает изменение момента в процессе открывания двери.

Шестерня и зубчатая рейка (англ. rack & pinion). Очень распространённая в настоящее время технология с гидравлическим контуром и механической реечной передачей момента. Обеспечивает плавное движение в широком диапазоне и более сильный прижим в момент сжатия уплотнителей и защёлкивания замка. Однако, эффективность данной технологии теряется при использовании тяги со скользящим каналом.

В качестве передаточного звена между упругим элементом и шпинделем используется специально профилированный сердцевидный кулачок. Меняя профиль кулачка возможно задание любой характеристики момента, и в настоящее время выпущено огромное количество доводчиков по кулачковой технологии как верхнего расположения, так и врезных и напольных. Благодаря кулачковой технологии стало возможным задать характеристику момента с более удобным открыванием двери и её надёжным закрыванием. При этом КПД кулачкового доводчика со скользящей тягой оказывается даже выше, чем у доводчика с рычажной тягой.

Классы доводчиков по стандарту

По усилию закрывания доводчики делятся на классы от EN1 до EN7. Вопреки распространенному заблуждению, класс доводчика соотносится не с массой двери, а с моментом ее инерции, который как известно определяется не только массой, но и плечом. Поэтому в таблицах классификатора обязательно указывается и масса и ширина створки – оба эти параметра необходимо учитывать. Правильно подобрать требуемый класс можно либо по графикам, либо с помощью программ, часто размещаемых на сайтах производителей и поставщиков.

Некоторые модели доводчиков выпускаются на один определенный класс, например EN 4. Обычно это относится к недорогим моделям. Некоторые производители предусматривают для таких «одноклассных» доводчиков несколько монтажных схем, позволяющих регулировать усилие закрывания в определенных пределах. Отличным показателем заботы производителя о своем клиенте является наличие полноразмерного шаблона, позволяющего быстро и точно определить расположение корпуса и тяги доводчика в соответствии с требуемым классом.

Более совершенные модели имеют плавную регулировку усилия. В каталогах производителей класс таких доводчиков обычно обозначается через дефис, например EN 2-4. Такие доводчики конечно предпочтительнее, так как позволяют более точно подобрать усилие закрывания к конкретной двери, хотя обычно они несколько дороже.

Варианты установки дверного доводчика

Что имеем в комплекте: сам доводчик, рычаг, крепеж, монтажную схему.
В зависимости от необходимого усилия пружины (EN1. EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.

ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!
Для ограничения хода двери используйте дверные упоры.

Сам корпус доводчика может располагаться как на двери, так и на коробке. А так же на внешней или внутренней стороне двери.
Ниже на фото показана установка на коробку, изнутри помещения. Дверь открывается наружу.
Пример установки снаружи двери — далее.

Помните: не все доводчики рассчитаны на зимние условия эксплуатации.
Есть сомнения, тогда устанавливайте с внутренней стороны двери.

Пример установки дверного доводчика

В моем случае есть алюминиевая дверь со стеклом. Ориентировочный вес 50 кг и ширина 850 мм.
Выбираем схему установки для EN3, к тому же меня устраивает возможность открыть дверь на 180 градусов.
У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.
На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери.
Складываем схему по линии для выбранного способа установки.

Кусочками скотча крепим на дверь.

Керном отмечаем будущие отверстия.

Сверлим отверстия для корпуса доводчика и для лапки рычага.

Крепим корпус доводчика.
По монтажной схеме правильно соорентируйте доводчик.
Dorma TS68 располагается торцом с регулировочными винтами в сторону петель.

Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.

Крепим вторую половину рычага к доводчику.

Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение.
Вращая половинки, можем регулировать длину этой части рычага.

Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

1. На фото ниже, показана установка рычага для дверей БЕЗ защелки.
Регулируемая половинка устанавливается под углом примерно в 90 градусов к плоскости двери.
Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима.
Защелкиваем половинки рычага.

2. На фото ниже показана установка рычага для дверей с защелкой.
В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.

Регулировка скорости закрывания доводчика и прихлопа.
На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.

В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов.
Начинаем с диапазона 15-180 градусов.
Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем.
Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери.

Винтом «2» регулируем прихлоп до уверенного срабатывания защелки двери.

Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.

Источник: http://www.vabez.ru/post/114/ustanovka-dovodchikov.html

Установка доводчика двери своими руками

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

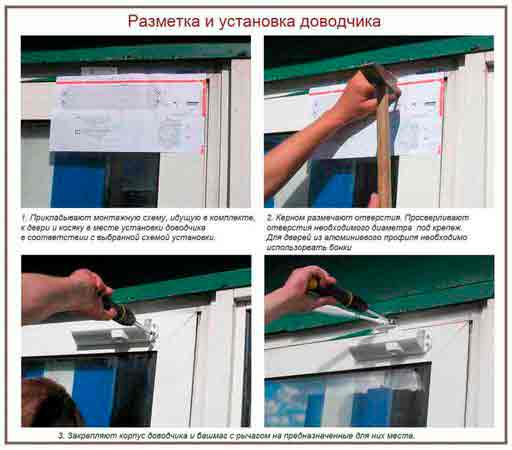

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально.

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Источник: http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html

Быстро, качественно, дорого.

Потому, что дешево хорошо не бывает.

Мы установили тысячи доводчиков для дверей, взамен ранее установленных и вытекших из-за неправильного монтажа. Установили сотни доводчиков, на таких дверях, где как считал заказчик, качественно установить их невозможно в принципе. Провели десятки действительно уникальных монтажей. Мы занимаемся установкой дверных доводчиков профессионально!

Как показывает практика, большинство доводчиков устанавливается неквалифицированными специалистами, или людьми которые ставят доводчик первый раз в жизни. Следуя только инструкции по установке, и не зная при этом всех нюансов и тонкостей монтажа.

Что предлагаем мы? А главное для чего, и как мы это делаем?

Установка доводчика

Начнем с самого простого варианта монтажа, установка дверного доводчика верхнего расположения, на дверь из алюминиевого профиля. Будем считать, что выбор доводчика сделан технически грамотно, и полностью соответствует параметрам двери.

Согласно предъявляемым требованиям, выбираем место, где будет расположен доводчик. Практически любой доводчик можно установить как на левые, так и на правые двери. На полотно со стороны петель, или на дверную коробку с противоположной к петлям стороны.

Мы настоятельно рекомендуем устанавливать доводчики на внутренней, а не «уличной» стороне двери. Такое расположение доводчика, минимизирует воздействие внешней агрессивной среды, а главное, большие температурные перепады.

Согласно инструкции по установке, и прилагаемому шаблону, размечаем места монтажных отверстий.

Для доводчиков, усилие которых регулируется ступенчато, в зависимости от места расположения на дверном полотне, заранее выбираем необходимое расстояние от оси петель, в том числе и для лапки рычага.

Внимание! При монтаже данного типа доводчиков, в большинстве случаев, угол открывания двери будет ограничен 105-110 градусами, если согласно инструкции выбрано максимальное усилие закрытия.Если доводчик с функцией регулировки усилия при помощи винта, конечную регулировку усилия будем производить по окончанию монтажа.

Внимание! Что бы не было мучительно больно, за неправильно просверленные отверстия, рекомендуем сверить размеры указанные в шаблоне с истинными.

После разметки, сверлим монтажные отверстия. Если используйте крепеж, который идет в комплекте с доводчиком, заранее запаситесь сверлом, (а зная их качество, лучше двумя) необходимого диаметра. В нашем случае мы используем сверло диаметром 7 мм., для того чтобы установить бонки, так называемые закладные.

Использование бонк, позволяет существенно повысить надежность крепления доводчика к дверному полотну. А при установке доводчиков на двери из алюминиевого или ПВХ профилей, является фактически единственным решением.

Примеры не профессиональной установки доводчиков:

После установки бонк, разъединяем рычаг и тягу.

Крепим лапку рычага к дверной коробке, не забывая при этом про ориентацию самой лапки.

Ориентация лапки доводчика согласно выбранного усилия. Стандарт (EN1154)

Тягу крепим непосредственно к доводчику.

Осуществляем монтаж доводчика на дверную коробку и регулируем подвижную часть рычага таким образом, что бы она была перпендикулярна дверной коробке.

При монтаже доводчика с функцией «дохлопа» реализуемого с помощью тяг, перпендикулярно дверной коробке выставляем нерегулируемую часть рычага. Это достигается за счет регулировки подвижной части рычага. В нашем случае доводчик без данной функции, поэтому соединяем тяги между собой и приступаем к регулировке доводчика (рис. А).

Рис. А С дохлопом. Без дохлопа.

Скорость закрывания двери, устанавливается с помощь двух регулировочных винтов, расположенных в торце доводчика. При правильном расположении доводчика, эти винты должны быть обращены в сторону петель. В некоторых моделях доводчиков, винты находятся под съемной декоративной крышкой или кожухом. В классическом исполнении, доводчик позволяет регулировать скорость закрывания в двух диапазонах (Рис. Б).

Рис. Б

Регулировочный винт 1 – в диапазоне от 180 о до 15 о

Регулировочный винт 2 – в диапазоне от 15 о до 0 о

Приступаем к регулировке. Открываем и отпускаем дверь, с помощью винта №1 регулируем необходимую скорость закрытия в основном диапазоне от 180 о до 15 о . Вновь открываем дверь, и винтом №2 выставляем конечную скорость. В зависимости от поставленных задач, она может быть выше или ниже скорости закрытия в основном диапазоне.

Внимание! Не рекомендуется делать слишком резкий перепад скоростей между диапазонами.

Регулировочные винты большинства доводчиков позволяют выставить необходимую скорость в пределах одного оборота. Не выкручивайте винты до конца. Это может привести к выпадению винта и вытеканию масла. Окончательно проверяем работоспособность доводчика и устанавливаем декоративный колпачек.

Мы рассмотрели самый простой, классический, пример установки дверного доводчика. Тем не менее, очень часто возникают случаи требующие нестандартного подхода к монтажу.

Нестандартные решения по установке доводчиков

Для минимизации воздействий внешней агрессивной среды, а главное, больших температурных перепадов, желательно устанавливать доводчик на внутренней, а не «уличной» стороне двери. Со стороны противоположной петлям, классический доводчик устанавливается только на дверную коробку (рис. 1) А со стороны петель, на дверное полотно ( рис. 2)

Если конструктивно, установить доводчик на дверную коробку со стороны противоположной петлям невозможно, мы рекомендуем использовать монтажный уголок для параллельного крепления рычага. В таком случае, доводчик монтируем непосредственно на дверное полотно. (Рис.3). Если места для установки на дверной коробке недостаточно, используем монтажную угловую пластину (Рис. 4).

Когда необходима установка доводчика на нетиповые двери, используются специальные дополнительные аксессуары:

Монтажная пластина для корпуса доводчика (рис. 5)

Подвесная пластина для корпуса доводчика (рис. 6)

Выносная пластина для складного рычага (рис. 7)

Рис. 5 Рис. 6 Рис 7.

Варианты установки доводчика со скользящей тягой

Отдельно хотелось бы обратить внимание на установку доводчиков со скользящей тягой (каналом) (слайдером). Последнее время доводчики такого типа пользуются все большим спросом, поэтому количество установок таких доводчиков неуклонно растет. Большинство доводчиков, со скользящей тягой, устанавливается на дверную коробку со стороны противоположной петлям, или на дверное полотно со стороны петель. (Рис 8.) Некоторые производители предлагают доводчики со скользящей тягой в специальных исполнениях, позволяющих установить их на коробку со стороны петель, или на дверное полотно со стороны противоположной петлям. (Рис. 9)

Внимание! В большинстве случаев при установке доводчиков со стороны противоположной петлям, требуется ограничитель угла открывания двери, или специальный стопор встраиваемый в слайдер.

Есть и универсальные модели доводчиков со скользящей тягой, установить которые можно сразу в четырех вариантах. (рис. 10)

Для случаев, когда размеры дверного полотна или дверной коробки не позволяют провести типовой монтаж согласно инструкции производителя, используем следующие аксессуары:

Монтажную пластину для скользящего канала (Рис. 11)

Угловую монтажную пластину для скользящего канала (Рис. 12)

Использование специальных аксессуаров позволяет не только качественно выполнить монтаж, но и оборудовать доводчиком практически любую дверь.

Установка фальцевого доводчика

Отдельным, и пожалуй самым трудоемким видом установки, является монтаж фальцевых и скрытых доводчиков. Такие доводчики не видны на дверном полотне, и выполняя все необходимые функции по закрытию двери, не нарушают целостности интерьера. В качестве примера приведем основные этапы монтажа фальцевого доводчика:

Согласно ТУ производителя производим необходимую разметку на дверном полотне и коробке. В нашем случае дверное полотно находиться в одной плоскости с дверной коробкой. При этом необходимо учитывать минимально допустимые допуски между осевым центром доводчика и дверных петель (Y). А так же расстояние между торцом двери, на который ставиться доводчик, и осевым центром дверных петель (X) (Рис. 13).

Внимание! Угол открытия двери напрямую зависит от этих величин. Для данной двери будет 24 и 2 мм соответственно.

Так как толщина дверного полотна всего 35 мм, в то время как производитель допускает установку фальцевых доводчиков на дверь толщиной не менее 40 мм. А желание заказчика закон, если он конечно не противоречит законам физики. Предусмотрим снятие фаски со стороны открывания двери, чуть больше чем указанно в ТУ изготовителя. Если толщина двери стандартная, то угол открытия двери можно определить заранее из технической таблицы. А в нашем случае из графика (Рис. 13) С помощью фрезера делаем пазы для установки самого доводчика, и кронштейна тяги.

Производим монтаж доводчика, и кронштейна тяги, заранее их соединив. Шестигранником регулируем усилие закрывания, а специальным ключом скорость закрытия двери в двух диапазонах.

Внимание! Перед регулировкой обязательно извлечь фиксирующий стопор доводчика!

Проверяем работоспособность доводчика, и принимаем благодарности от счастливого заказчика.

Компания «Дверной Доводчик» благодарит DORMA GmbH, G-U BKS, и компанию TESA (ASSA-ABLOY) за предоставленные графические материалы.

Источник: http://www.dov-k.ru/montazh-dovodchikov.html

Как правильно установить доводчик на дверь: основные правила и этапы монтажа

Несмотря на то, что большинство современных доводчиков сконструированы таким образом, что установка их сведена к минимуму этапов и действий, нередко приходится сталкиваться с некачественной реализацией этой задачи. Не проявив должного внимания с изучению инструкции, не слишком опытные мастера попадают впросак: доводчик либо слишком слабо прижимает дверь, либо наоборот очень туго идёт.

В результате – дискомфорт, с которым сталкивается каждый, кто проходит через дверь, а иногда и снижение герметичности в виде неприятных сквозняков, возникающих, поскольку дверной проём постоянно продувается холодным ветром.

Качественная инсталляция доводчика продлевает срок службы двери и сохраняет тепло в помещении. Любой доводчик имеет определённый набор технических характеристик, которые стоит подбирать, исходя из особенностей двери: более или менее универсальные варианты существуют, но такие параметры как масса и размер двери не могут проигнорированы.

Признаками успешной установки доводчика могут служить плавность её открывания и закрывания, отсутствие излишних усилий при закрывании, а также отсутствие как-либо звуков при работе. Типичные комплекты доводчиков состоят из крепежа, рычага и соответствующей схемы сборки. Инструкция, как правило, выполнена так, что работать по ней может непрофессионал, нужен только минимальный набор инструментов.

Доводчики различаются по специфике установки, что позволяет разделять их на несколько основных типов, каждый из которых имеет свои преимущества. Для любого из них схема установки будет иметь определённые нюансы, очевидные из особенностей конструкции.

    Доводчики верхнего расположения обычно применяются в офисах: сконструированы они довольно просто, к тому же, обладают низкой ценой. Ставятся под потолок и различаются по виду тяги: она бывает рычажной, что чаще всего, и скользящей, это более дорогой вариант, но и более плавный по механике.

Напольный доводчик – более редкое явление, высокая цена и сложность в инсталляции делает сферу применения таких изделий ограниченной. Практика использования предполагает существенные инженерные изыскания уже на этапе проектирования здания. Удобны там, где невозможно сверлить отверстия: например, при работе со стеклянными дверями.

Доводчики скрытой установки представляют собой ещё более сложные и дорогие изделия с высокой эффективностью и поистине магическим эффектом: поскольку они устанавливаются прямо внутрь дверного полотна, их просто не видно. Используются в дверях с толщиной от 40 мм.

Для подбора модели по массе существует европейский стандарт EN 1154, таблицы есть в Интернете. Если дверь весит не более 20 кг, для неё вполне хватит доводчика, выполненного по схеме EN-1. Для тяжёлых вариантов есть более мощные модели вплоть до EN-7.

Отдельные виды доводчиков имеют специальные функции, которые могут быть полезны именно вам:

    Регулировка в два диапазона: первый изначально задаёт базовую скорость, второй – скорость в момент закрывания, так называемый дохлоп, когда нужно применить чуть большее усилие, чтобы закрыть дверь окончательно, преодолев трение проёма.

  • Амортизация. Функция позволяет повышать тягу при открывании и закрывании на определённых положениях двери: на 70 или 90 градусах. Регулируется на собственный вкус.
  • ↑ вернуться к содержанию

    Первый постулат, который стоит соблюсти при установке, это точность разметки. Криво поставленный доводчик грозит со временем перекосить двери, в итоге придётся менять петли, поскольку дверь просто перестанет нормально открываться и закрываться.

    В зависимости от глубины проёма и его формы некоторые доводчики бывает удобно устанавливать снаружи, то есть со стороны открытия дверей, это нередко оптимально для межкомнатных вариантов. Как самому установить межкомнатную дверь — читайте в отдельном обзоре.

    Если же речь идёт о двери, отворяющейся на улицу, внешняя установка не рекомендуется, поскольку в российских условиях климата устройство пострадает от дождя и морозов, намного быстрее выйдет из строя.

    Важно! По известному правилу пожарной безопасности внешние двери всегда должны открываться наружу — учитывайте это при выборе и установке входной двери.

    Доводчик накладного типа с рычагом в случае глубокого проёма с внутренней стороны может быть крайне неэффективен. В этом случае придётся продумать некую выемку под устройство, в случае обратной ситуации – закрепить дополнительную планку.

    В наиболее простом виде установка доводчика представляет собой процедуру из трёх основных этапов:

    1. Разметка отверстий и сверление.
    2. Крепление рычага посредством винтов или шурупов.
    3. Настройки с учётом массы двери: в большинстве моделей несложно регулировать скорость, а также упругость открывания.

    Обратимся к нюансам, рассмотрев некоторые потенциально проблемные моменты в этом процессе:

      При разметке используется схема в натуральную величину, прилагаемая практически к любому доводчику. Её прикладывают прямо к двери и отмечают точки отверстий. Для некоторых тяжёлых дверей потребуется перфоратор, а для особо тонких могут пригодиться бонки: втулки на резьбе, не позволяющие металлу деформироваться.

  • При креплении рычага стоит обратить внимание на положение базового плеча, идущего непосредственно к поверхности двери. Чаще всего его ставят оптимально под углом 90 градусов. Смещение этого угла в меньшую сторону, усиливает дохлоп.
  • Регулировки производятся с помощью нескольких винтов, они обычно находятся сбоку. По завершению работ стоит просто открыть дверь и смотреть, как она будет закрываться. Методом проб и ошибок скорость несложно довести до оптимальных соотношений.
  • Источник: http://chas-remonta.com/okna-dveri/kak-ustanovit-dovodchik-na-dver.html

    Для обеспечения плавного закрывания двери используется доводчик. В соотношении с типом двери, на которые они устанавливаются, различают несколько разновидностей этих механизмов. О том как правильно установить доводчик двери и об его особенностях рассмотрим далее.

    Особенности доводчика для двери и его устройство

    В качестве основного элемента большинства современных доводчиков используется пружина. Именно она способна плавно контролировать процедуру закрывания и открывания двери. Поэтому, на одном монтаже доводчика процесс его установки не завершается. Требуется еще провести его настройку и регулировку, позволяющую двери открываться в определенном режиме.

    Если на двери установлен доводчик, то она менее подвергается износу и срок ее эксплуатации значительно увеличивается. Доводчик способствует снижению нагрузки на поверхность двери, ее фурнитуры и петель. Кроме того, доводчики монтируют не только на двери, расположенные при входе в здание, но и на межкомнатные, банные или промежуточные двери.

    В соотношении с технологией установки доводчика двери, их разделяют на:

    • доводчик накладного типа, которые устанавливаются на дверные брусчатые коробки, на участки дверных петель или на стержень;
    • конструкции напольного характера — их монтаж производится в процессе отделки пола, проектирование таких доводчиков производится при составлении чертежей всего здания или помещения;
    • устройства скрытого типа — устанавливаются внутри коробки или полотна, для их установки потребуется фрезеровка данных конструктивных элементов, поэтому их монтаж — очень длительный и сложный процесс, который не под силу каждому.

    Простотой и легкостью установки отличаются доводчики первого — накладного типа. Правила монтажа, чаще всего указывает сам производитель в инструкции или техническом паспорте двери.

    Кроме того, некоторые производители оснащают дверь специальным шаблоном, на котором изображены все точки установки доводчика.

    Предпочтительно выбирать именно такие изделия, в которых процедура установки доводчика четко и ясно описана. Хотя даже в таком случае, следует уделить внимание определенным нюансам, о которых и поговорим далее.

    Внутренние механические доводчики бывают:

    • С наличием зубастой рейки и шестерней — данный тип устройства имеет гидравлический контур и механическую реечную моментальную передачу, именно благодаря этому, удается создать плавные движения двери при наличии обширного диапазона. Главным отличием данного типа устройств является наличие сильного зажима при защелкивании ручки и соединения уплотнителя; для того, чтобы достичь максимальной эффективности в работе доводчика необходимо установить рычажную передачу.
    • Внутренний механизм с кулачковой конструкцией — именно серцевидному кулачку принадлежит функция передачи усилия упругих элементов на шпиндель. Данные типы механизмов широко распространены в доводчиках как напольного, так и навесного или встроенного типа; для повышения его работоспособности следует установить слайдерную или канальную тягу.

    Доводчик двери фото:

    Совет: Перед тем как приступать к непосредственной установке доводчика на уже используемую дверь, позаботьтесь о ее ремонте и об регулировке всей фурнитуры.

    Монтажные работы и схема доводчика двери

    Устройства, имеющие рычаги или каналы скользящего типа монтируются на любой из сторон межкомнатной и уличной двери. Если дверь входная или наружная, то лучше крепить доводчики внутри, во избежание их порчи под воздействием осадков и перепадов температуры.

    Так как принцип работы устройства состоит в плавном перетекании машинного масла из одного участка доводчика в другой, а при наступлении морозов, густота и вязкость масла увеличивается, и это отражается на работе самого доводчика.

    Предлагаем рассмотреть самые популярные схемы установки доводчика для двери:

    • стандартное проведение монтажных работ основывается на фиксации доводчика на поверхности полотна, для фиксации рычага используется дверная коробка;
    • существует вариант крепления доводчика по верхней схеме: то есть, он устанавливается на поверхности верхней части коробки из бруса, а для привинчивания самого башмака используют дверное полотно;
    • при параллельном расположении, рычаг фиксируют в параллельном, а не вертикальном положении, используя при этом монтажный уголок.

    Выбирая тот или иной вариант схемы установки двери следует руководствоваться тем, как расположены дверные петли на двери.

    Во время открывания двери на себя, следует установить корпусную часть доводчика на полотне, а монтаж башмака осуществить на коробке.

    Если дверь открывают от себя, то лучше всего зафиксировать рычаг на полотне, а корпус на коробке.

    Во время приобретения доводчика для двери учтите такие факторы, как непосредственная нагрузка от двери и ее ширина, которая и сказывается на величие открывания. Если мощность одного доводчика недостаточна для нормального его функционирования, то следует установить два таких устройства.

    Кроме того, возможно возникновение нестандартных ситуаций, в которых дверной просвет имеет недостаточную высоту. Для этого, в процессе выполнения установки, потребуется наличие пластин или специальных уголков.

    В таком случае рекомендуется использовать параллельную схему монтажа доводчика:

    • первый вариант предполагает параллельное закрепление рычага, при этом, монтаж башмака осуществляется с использованием монтажного уголка, который крепится на коробку;
    • для крепления коробки используется монтажная пластина, а работа производится на коробочном брусе.

    Существуют варианты доводчиков, имеющих скользящую тягу. Среди их преимуществ следует выделить:

    • оптимизированный дизайн;
    • наличие возможности в модернизации устройства с помощью использования электромагнитного фиксатора или пожаробезопасного сигнализатора.

    Для функционирования данного типа доводчиков потребуется приложить определенные усилия. Кроме того, отсутствует возможность в контроле из работы. Хотя наличие ограничителя в виде вставки позволяет осуществлять контроль над работой и углом раскрытия дверцы. Для монтажа большинства модифицированных доводчиков необходимо использовать схему перпендикулярной установки. А для фиксации универсальных моделей возможно проведение монтажных работ с любой из удобных сторон.

    Совет: В процессе монтажа доводчика канального или слайдерного типа, на стороне, обратной к расположению дверной петли, следует в обязательном порядке установить ограничитель, срабатываемый при полном открывании дверного полотна. Вместо ограничителя возможна установка специализированного стопора.

    Как установить доводчик на дверь: инструкция по проведению монтажа

    Когда расположение доводчика определено и выбрана схема его установки остается провести работы по его монтажу и настройке. Предлагаем ознакомиться с рекомендациями, по установке доводчика двери своими руками:

    1. Если в комплектацию к доводчику входит специальная модель в виде шаблона, то он прикладывается к месту установки и фиксируется на нем с помощью скотча.

    2. По указанным производителем точкам необходимо просверлить отверстия, под крепежи. Необходимо сделать два отверстия под крепление рычагов и четыре для фиксации самого устройства.

    3. Предпочтительно подготовить отверстия заранее, до установки корпуса. Сначала происходит фиксация рычага, а затем корпусной коробки.

    4. Когда устройство и рычаг закреплены следует установить на поверхность доводчика еще одну часть, отвечающую за тягу и провести настройки в соотношении с их длиной.

    5. Учтите, что располагаться рычаг должен вертикально по отношению к поверхности дверного полотна, находящегося в закрытом положении.

    6. Поверхность винтов для регулировки должна располагаться параллельно к стороне петельной брусовой коробки.

    Каждый производитель доводчиков оснащает свое устройство специальными крепежами, которые не нуждаются в замене, так как устройство не будет способно нормально функционировать. Главное в процессе монтажа доводчика двери — в точности соблюдать все инструкции, указанные производителем, тогда устройство прослужит долго и качественно.

    Следующий этап предполагает настройку прибора. Он начинается после соединения тягового механизма с основной рабочей частью. Настройка работы конструкции осуществляется с помощью настроек винтовых механизмов. Именно винты задают скорость открывания и закрывания двери с соотношении с двумя режимами:

    • первый винт позволяет задать скорость, с которой дверь будет открываться от пятнадцати до ста восьмидесяти градусов;
    • а второй винт программирует скорость открывания двери от нуля до пятнадцати градусов.

    Для того, чтобы выставить требуемую скорость, необходимо повернуть винты в нужном направлении. Учтите, что чрезмерно усердная регулировка винтов приведет к их поломке, выпадению и даже утечке масла, находящегося в доводчике.

    Существуют дополнительные параметры регулировки доводчика, а именно:

    • ВС — устройство сопротивления чрезмерно резкому усилию при открывании от 75 до 105 градусов;
    • НО — фиксатор, который задерживает полотно в открытом положении;
    • устройство, которое обеспечивает затягивание определенного момента в процессе движения полотна.

    Когда все работы по настройке и регулировке доводчика завершены, закройте его ось при помощи декоративного колпачка. Если все правила эксплуатации двери будут соблюдаться, то устройство прослужит длительное время.

    Доводчик для раздвижных дверей и стандартных конструкций: правила выбора

    Доводчики устанавливаются как на стандартные двери, так и на раздвижные конструкции в виде заграждений и даже ворот.

    Покупка доводчика — сложный процесс, требующий определенных знаний, которые помогут выбрать качественное устройство, отличающееся длительным сроком эксплуатации.

    Перед тем как покупать доводчик следует сосредоточиться на таких показателях:

    1. Размер дверного полотна и общий вес конструкции.

    Первый и самый главный параметр любого устройства — мощность или нажатие, с которой осуществляется процедура закрытия двери. Поэтому, с увеличением размера дверного полотна и его веса, увеличивается и мощность устройства, необходимого для ее закрывания. Некоторые конструкции требуют монтажа сразу двух доводчиков.

    Мощность доводчиков рассчитывается с учетом европейских стандартных рассчетов, и определяется семя классами. Доводчик, который относится к первому разряду, предназначен для установки на небольшую и не тяжелую дверь, а доводчик седьмого разряда способен закрыть массивные конструкции. Для установки на обыкновенную дверь стандартного типа применяют доводчики третьего, четвертого и пятого классов.

    2. Настройка и регулировка мощности открывания двери — второй параметр, по которому осуществляется выбор доводчика.

    Основные опции настройки доводчиков:

    • мощность закрывания;
    • время закрывания.

    Кроме этого, существуют дополнительные функции, по которым осуществляется настройка доводчика:

    • наличие ветрового тормоза позволяет предохранить дверь от удара об поверхность стены во время ветров или открывания;
    • во время задержки закрывания, дверь закрывается более медленно, это очень удобно при транспортировке больших грузов;
    • не лишним будет наличие функции жесткого фиксирующего момента при использовании которой, дверь остается открытой определенное время;
    • кроме этого, существует возможность в плавной регулировке пружинного механизма.

    3. Тип устройства в соотношении с тяговыми характеристиками.

    В соотношении с данным критерием выделяют такие типы доводчиков:

    • стандартные устройства;
    • устройства с наличием скользящей тяги;
    • доводчики с приборами, фиксирующими полотно в одном из удобных положений.

    4. Немаловажным фактором выбора доводчика является тип и способ его крепления.

    В соотношении с типом установки доводчики бывают:

    Самым удобным вариантом является установка поверхностного доводчика. Кроме этого, такие доводчики имеют оптимальную стоимость и легко устанавливаются.

    5. Климатические условия работы.

    В процессе установки двери данный фактор нужно учесть обязательно. Так как некоторые типы доводчиков способны функционировать исключительно при плюсовой температуре, а другие — устойчивы к перепадам температуры, поэтому устанавливаются как на улице, так и в помещении.

    6. Длительность эксплуатации и наличие специальной защиты.

    Существуют модели обладающие особыми защитными механизмами, которые защищают их от постороннего вторжения. Данные параметры определяют стандарты европейского образца, на них влияет максимальное количество циклов отрывания и закрывания двери. Среднее значение работоспособности доводчика составляет минимум 450 тысяч циклов закрывания и открывания. Кроме того, для изготовления корпуса доводчика должны использоваться высококачественные материалы, которые устойчивы перед внешними воздействиями, в том числе и коррозией.

    7. Внешний вид доводчика и его стоимость.

    На дизайн доводчика существенно влияет его функциональное назначение. Доводчики бывают как больших, так и миниатюрных размеров. Кроме того, данные устройства отличаются широкой цветовой гаммой, поэтому подобрать доводчик под цвет двери не представляется проблемой. Если доводчик выполнен из стали, то здесь цвета немного ограничены белым, серым и темно коричневым цветами.

    Стоимость доводчиков определяется количеством функций, которые он способен выполнять и качеством материалов, используемых в процессе его изготовления. Лучше потратиться на более дорогую модель, которая прослужит на двери несколько лет, чем покупать дешевые доводчики, уже через пол года, требующие замены.

    Как установить доводчик на дверь видео:

    Источник: http://strport.ru/dveri/kak-ustanovit-dovodchik-na-dver

    Установка доводчика на дверь своими руками: пошаговая инструкция

    Доводчик позволяет добиться плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается и специфика монтажа. Далее мы подробно рассмотрим существующие виды механизмов, что выбрать и как правильно установить дверной доводчик.

    Специфика монтажа зависит от конструкции изделия и условий использования

    Перед тем как поставить доводчик, нужно разобраться в его предназначении и возможностях. В первую очередь, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери, иначе говоря, доводит её до нужного положения. За счет плотного прилегания полотна к дверной коробке удается сохранить в помещении тепло зимой и прохладу летом.

    Стандартные функции любой подобной системы: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены рядом дополнительных возможностей, которые позволяют устанавливать контроль доступа, время на проветривание помещения, блокировать положение двери и многое другое.

    Главная функция — автоматическое плавное закрытие входа в помещение

    Чтобы разобраться, как правильно установить доводчик на двери, необходимо рассмотреть их модификации.

    По типу монтажа различают:

    • Накладные – такие модели крепятся сверху дверной системы на полотно, коробку, стену или вспомогательные конструкции.
    • Напольные – идеально подходят для стеклянных дверей, монтируются внизу, с одной стороны к створке, с другой – непосредственно к полу.
    • Скрытые – самостоятельно установить такие доводчики вряд ли получится, поскольку они располагаются внутри полотна.

    Основные разновидности моделей

    По принципу передачи вращающего момента выделяют:

    • Рычажные – самый простой механизм, который состоит из пружины и гидросистемы, заполненной маслом с целью обеспечения амортизации.
    • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание.

    Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще всего используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

    Также существуют упрощенные модели для межкомнатных конструкций, они представляют собой регулируемые пружинные петли.

    Чтобы правильно подобрать необходимую модель доводчика, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

    Таблица градации классов доводчиков

    Производитель обязан давать гарантию качества на свою продукцию. Если вы решите сэкономить, увеличивается вероятность, что в скором времени механизм выйдет из строя. К тому же дешевые изделия не способны полноценно выполнять возложенные на них задачи.

    Конкретный тип доводчика подбирается под предъявляемые функциональные требования. Чем больше возможностей, тем дороже стоимость.

    Подробнее о правилах выбора смотрите на видео:

    Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

    Чаще всего используют накладные модели, их допускается крепить с любой стороны.

    Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это позволяет защитить механизм от пыли, осадков и замерзания.

    • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
    • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

    Схема монтажа в зависимости от направления открывания

    Как установить дверной доводчик:

    1. В большинстве случаев в комплекте прилагается схема крепления в натуральном размере, с её помощью удобно делать разметку.
    2. Просверлите отверстия согласно намеченным точкам.
    3. Привинтите корпус шурупами.
    4. То же самое выполните и для рычага.
    5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
    6. После этого с помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

    Последовательность монтажа накладного доводчика

    В дальнейшем при желании можно замаскировать корпус механизма. Для этой цели на рынке представлены специальные декоративные накладки.

    Далеко не всегда возможно установить доводчик обычным способом, в таком случае применяются:

    1. Металлический уголок. На дверную коробку строго горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
    2. Монтажная пластина. Здесь возможно три варианта. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм располагается стандартно.

    1) рычаг прикручивается с помощью уголка; 2) корпус крепится на угловую монтажную пластину

    Как видите, установка дверного доводчика допускается разными способами. Можно воспользоваться любым из них. Если же в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

    Источник: http://dvervdome.ru/furnitura/kak-ustanovit-dovodchik-na-dver.html

    Как установить доводчик на дверь

    Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п . Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

    Как установить доводчик на дверь

    Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

    Общие сведения об устройстве дверных доводчиков

    Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

    Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

    1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

    Схема работы доводчика с реечной передачей момента и гидравлическим контуром

    • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
    • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки , которая передает усилие на рычажную систему доводчика.

    Корпус доводчика в разрезе

    Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

    Подобная схема является самой распространенной , особенно на доводчиках с рычажной передачей усилия.

    Видео: устройство и схемы установки доводчика с реечным механизмом

    2. Доводчики с кулачковым механизмом

    Схема доводчика с кулачковым механизмом

    На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

    Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

    Следующий параме тр кл ассификации доводчиков – место их установки. Подавляющее большинство устройс тв пр едназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

    В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

    Доводчик с открытым двухколенным рычажным механизмом

    • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

    Доводчик с направляющим каналом — слайдерной системы

    • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

    Что учесть при выборе доводчика

    Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

    Стандартная градация «размеров» доводчика

    • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем , весит 70 кг, то потребуется приобрести доводчик с размером ЕN -4.
    • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы « ЕN -2 ÷ ЕN -4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
    • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
    • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
    • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
    • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

    — Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

    — Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

    — Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

    — Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками , будет полезна функция точного регулирования скорости и усилия дохлопа .

    — Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

    — Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

    Примерный порядок установки доводчика на дверь

    Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету . Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

    • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

    Схема установки зависит от направления открывания двери

    — Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

    — При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

    В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

    • В компле кт пр актически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает проце сс пр едварительной разметки ме ст кр епления и корпуса, и рычажного кронштейна.

    Образец установочного шаблона доводчика

    Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь .

    Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN , то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере) , либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

    Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

    Шаблон крепится по линиям, кернятся места для отверстий

    • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.

    Высверливание отверстий под саморезы

    • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.

    Крепление корпуса доводчика

    • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.

    Крепление кронштейна регулируемого рычага

    • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

    Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

    Установка кронштейна может зависеть от величины усилия доводчика

    Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

      Следующий шаг – установка жесткого , нерегулируемого колена рычажной системы. Оно сажается на ось доводчика на шлицы (обычно — четырехгранник ) и фиксируется гайкой с помощью гаечного ключа.

    Крепление нерегулируемого колена рычажной системы

    Прежде чем его соединять шарнирно оба рычага, необходимо учесть еще одну тонкость монтажа:

    Необходима плавная доводка двери

    — В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери , а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

    Требуется закрытие двери «с прихлопом»

    — Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

    • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

    По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

    Кронштейн рычага на монтажном уголке

    • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.

    Обратная ситуация — на монтажном уголке установлен корпус доводчика

    • « Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика .

    Конструкция двери не позволяет разместить полностью корпус доводчика

    • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.

    Сложности с установкой кронштейна на дверной раме

    • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.

    Нормальному размещению корпуса доводчика препятствует причудливая форма наличника

    • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

    Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

    Регулировка установленного доводчика

    После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев .

    Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

    • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого « дохлопа » напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае , скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.

    Диапазоны регулировок доводчика

    • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.

    Не следует чрезмерно усердствовать с вращением винтов!

    • Регулировочные винты вращают очень плавно, в небольшом секторе – этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
    • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.

    Некоторые доводчики имеют дополнительные возможности регулировки работы

    Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

    Видео: пример регулировки дверного доводчика

    Несколько советов по эксплуатации доводчика

    • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механи зм пр и таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
    • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
    • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
    • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
    • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
    • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
    • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

    При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

    Источник: http://stroyday.ru/remont-kvartiry/okna-i-dveri/kak-ustanovit-dovodchik-na-dver.html

    Комментарии

    Комментирование отключено.
