Окна и перегородки с переменной прозрачностью: технология и примеры использования смарт-стекла

Содержание

.

Панорамное окно в ванной, спальной, гардеробной, стеклянная стена в офисном кабинете, закрытый бассейн с полным обзором, витрины как рекламная площадь — все это становится возможным, если использовать Smart Glass.

Вы видите все, вас не видит никто. Окно «вышло» на новый уровень: оно скрывает внутреннее, демонстрирует внешнее, не требуя лишних деталей и телодвижений.
Помимо обеспечения комфорта, удобства, умное стекло экономит свет, цвет, тепло, деньги:

  • повышает энергетическую эффективность строения,
  • предохраняет от УФ-излучения,
  • снижает шумовой фон.

Приобрести смарт-стекло — купить копилку:

  • отделочные материалы и мебель не будут выцветать под воздействием УФ;
  • затраты на отопление, кондиционирование существенно снизятся;
  • шторы, жалюзи, гардины как статья расходов перестанут существовать;
  • не понадобится тонировка — smart glass затемняется по вашему желанию. Smart glass — электро-тонировка, убираемая с пульта.

Безопасность — одна из важнейших характеристик умного стекла: оно относится к защитным, соответствует требованиям ГОСТ Р51136-98 «Безопасное архитектурное остекление». Игры в детской могут быть весьма активными — мяч не разобьет окно.

Smart glass полностью снимает проблемы с мансардными окнами: не требуется дополнительных затенения, утепления, шумоизоляции.

Умное стекло в бизнесе: стеклянные переговорные и ограждения в офисе

Не нужно отдельное помещение для важных переговоров.

Не требуется специальных конструкций для демонстрации презентационных, рекламных материалов.
Все эти функции выполняют перегородки и витрины из Smart Glass — стекло меняет прозрачность, а контролируете это вы.

Стоимость различна, она зависит от выбранного варианта:

  • устанавливается смарт-стекло,
  • наклеивается смарт-пленка на установленные ранее стандартные стекла.

У стекла и у пленки smart glass цена существенно отличается: на умное стекло цена выше, на пленку — ниже, но и характеристики несколько другие.

Источник: http://tyga.ru/smart-steklo-v-kvartire-dome

Наши последние работы:

Стеклопакеты с изменяющейся прозрачностью. Электрохромное стекло (Смарт-стекло).

Наша компания рада предложить новинку на рынке светопрозрачных конструкций – стекло с изменяемой прозрачностью. За этим продуктом закрепилось название смарт-стекло, т.е. умное стекло. Еще его называют электрохромное стекло.

Что собой представляет подобное стекло? Такое стекло позволяет изменять прозрачность вашего зимнего сада или светопрозрачных перегородок, например, в переговорной комнате. Т.е. когда вам необходимо – стеклопакеты вашего зимнего сада прозрачны и пропускают солнечный свет, как только вы захотите уединения, щелкаете кнопкой выключателя или пульта и стекло мгновенно становится непрозрачным (серого, либо голубоватого оттенков). Тем самым оно заменяет жалюзи, вам не нужно больше беспокоиться о том, как совместить защиту от солнца с эстетикой вашего уютного зимнего сада или стильным офисом.

Это стекло является высокотехнологичным продуктом, результатом серьезных научных исследований и изысканий. Технически подобное стекло, встроенное в стеклопакет представляет собой триплекс – т.е. 2 стекла, между которыми расположена специальная пленка, способная изменять прозрачность по нажатию выключателя. Технология основана на жидких кристаллах, в спокойном состоянии (электропитание отключено) кристаллы расположены хаотично и не дают свету проходить сквозь стеклопакет, как только вы нажимаете на выключатель, подается ток и кристаллы выстраиваются вдоль линий электрического поля и стекло становится абсолютно прозрачным.

Спектр применения таких стекол весьма широк: светопрозрачные кровли зимних садов, окна, офисные и сантехнические перегородки, интерьерные решения ресторанов (например за счет изменения прозрачности можно легко зрительно отделить часть ресторана под банкет. К тому же в непрозрачном состоянии такие стекла на 99% блокируют ультрафиолетовое излучение солнца, которое может быть вредным как для людей, так и для мебели.

Решения с применением электрохромного стекла существуют уже более 7 лет, однако только теперь путем усовершенствования технологии удалось добиться приемлемой стоимости подобных стекол. Если раньше такое стекло стоило не менее 1500 евро за 1м2 поверхности, то теперь в зависимости от комплектации 1 м2 поверхности стекла может стоить от 600 до 800 евро. Точный расчет стоимости необходимо делать под конкретный заказ, так как смарт стекло включает в себя блок управления, пульт и проводку, а также сам стеклопакет и стоимость работ по установке. Максимальные размеры одного стеклопакета с функцией изменения прозрачности составляют 1200х3000 мм.

Источник: http://www.zimniysad.ru/steklopaketi_elektrohromnie.html

Электрохромные стекла — что такое и зачем нужны

Открой Окно! > Технология > Электрохромные стекла — что такое и зачем нужны

Всем привет!

Решил взять в руки свою спортивную форму и записался в тренажерный зал. Вот только выбрал его не очень удачно.

В солнечные дни там становится жарко из-за прямых лучей, не комфортно. Нет ни жалюзи, ни затемнения, система кондиционирования не спасает.

Вот в этой жаре и возникла мысль, что сюда отлично вписались бы электрохромные стекла.

И если бы руководство спросило моего мнения по поводу благоустройства зала, порекомендовал бы именно их.

Еще не знаете, что это такое? Тогда информация будет для вас очень занимательной.

Электрохромное (электрохимическое) остекление

Описание электрохромного стекла

Электрохимическая (электрохромная) технология позволяет изменять поглощающие свойства стекла.

Под действием электрического напряжения, стекло переключается между двумя фиксированными состояниями: прозрачное (выключенное) и затемненное (включенное).

Самостоятельно не может служить проекционным экраном, выступая современной альтернативой шторам и жалюзи. Может применяться совместно с другими технологиями смарт-стекла (например, со стеклом меняющейся матовости) или автономно.

  • Управление затемнением окна
  • Обеспечение приватности и конфиденциальности
  • Экономия электроэнергии (уменьшение расходов на кондиционирование, освещение)
  • Хорошие термосберегающие свойства
  • Прозрачность при отсутствии электропитания
  • Совместимость с защитными антивандальными свойствами

Принцип работы электрохромного стекла

Электрохромный слой внутри стекла меняет свои поглощающие свойства под действием электрического напряжения и переходит из нормально прозрачного состояния в непрозрачное.

При пропадании напряжения стекло переходит в прозрачное состояние.

Скорость переключения электрохромного стекла медленная, существенно зависит от размера панели и различна для осветления и затемнения.

Стеклу большого размера необходимо для затемнения 2-3 минуты, для осветления — 10-15 минут. Процесс изменения цвета идет неравномерно: начинается с краев и позже — в центре, выравнивая цвет к концу процесса.

Такое явление называется «радужный эффект».

При подаче напряжения (менее 5В) ионы перемещаются от одного слоя к другому, где они вступают в обратимую химическую реакцию, образуя твердые соединения.

Это изменяет оптические свойства слоя (увеличивает поглощение света и солнечной энергии) тем самым придает темную матовость стеклу.

Основные характеристики электрохромного стекла

Цвета: синий, зеленый, бронзовый.

Минимальные размеры: 300×300 мм.

Максимальные размеры: 2000×1000 мм.

Толщина: 7,5 ÷ 50 мм.

Стандартная толщина: 11, 12, 14 мм (Нестандартная толщина — по запросу).

Масса 20-30 кг/кв.м. в зависимости от толщины.

Пропускает от 5% до 90% света в различных состояниях (вкл, выкл).

Химический слой помещен внутри обычного стекла, которое можно мыть и обрабатывать так же, как и обыкновенное.

Жалюзи и шторы перестают быть необходимыми со стеклом изменяемой прозрачности.

Электрохромное стекло не подвержено разрушающему воздействию ультрафиолетового излучения.

Возможно изготовление стеклопакетов с воздушной камерой на основе электрохромного стекла.

Возможно изготовление молированного электрохромного стекла заданной кривизны.

Оттенки цвета электрохимического стекла:

  • Иллюстрации оттенков электрохимического стекла.
  • Электрохромное стекло переключается между двумя фиксированными уровнями затемнения: прозрачное (выкл) и затемненное-тонированное (вкл).
  • В прозрачном состоянии электрохимическое стекло поглощает не более 10% света.
  • Стандартное поглощение (оттенки) в темном состоянии: 95%, 90%, 85%, 75%, 60%
  • Доступные цвета: синий, зеленый, бронзовый

Электрохимическое остекление требует подведения электропитания около 5В (для перехода и поддержания состояния затемнения). Управление блоком питания может осуществляться:

  1. Стационарная кнопка управления
  2. Пульт дистанционного управления
  3. Датчик движения или присутствия человека
  4. Управление с компьютера или системой контроля климата

Производство и установка электрохромного стекла

Везде, где применяется обычное стекло, оно может быть заменено электрохромным: окна, двери, перегородки, фасадные конструкции.

Возможно производство электрохромного остекления для установки как перегородок или дверей внутри помещения, так в составе стеклопакетов для окон, люков мансарды, наружных дверей.

Возможна установка стеклопакетов с проводкой проводов в существующие рамы (замена существующих стекол), либо изготовление новых конструкций рам из алюминия, нержавеющей стали, дерева либо пластика.

Электрохромные стёкла, электрохромные плёнки, электрохромные окна

Каждый человек не раз в своей жизни сталкивается с моментами, когда необходимо побыть в одиночестве, без посторонних взглядов, что в условиях современного мегаполиса не всегда удаётся.

Смена климата и небывалое по температурным рекордам количество летних дней тоже увы не редкость…

Представим ситуацию. Вы владелец шикарного современного офиса. Разгар рабочего дня, жара, индустриальный раздражающий пейзаж за окном.

Шторы, жалюзи- всё это старо, как мир, а об уникальности дизайна речь не идёт в принципе.

Всё это могло бы привести в уныние, если бы в руках у Вас не было маленького пульта дистанционного управления от системы управления электрохромными окнами.

Мгновение, и все стеклопакеты начинают медленно затемняться, полностью преображая пространство. Фантастика, скажете Вы! И будете не правы!

Стандартное электрохромное стекло представляет собой обыкновенной строительный триплекс, только вместо стандартного полимера между стёклами находится электрохромный слой с введёнными в него электрическими контактами.

В состоянии покоя слой абсолютно прозрачен, стекло ничем не отличается от обыкновенного полированного стекла.

При подаче напряжения в 2 В составляющие полимер анодная и катодная составляющие в процессе электролиза окрашиваются в синий или зелёный цвет. При выключении питания всё возвращается в исходное положение.

  • Цвет- доступны 3 оттенка синего и зелёного цветов.
  • Ограничения по размерам окна- 2000 мм по высоте, 1000 мм по ширине.
  • Управление- обязательно наличие источника питания 1,5- 2 В. Пульт дистанционного управления или кнопка.
  • Коэффициент поглащения солнечной энергии (состояние «включено»)- 66,2
  • Время полного затемнения- от 2 до 10 минут
  • Время полного осветления- от 4 до 15 минут
  • Вес электрохромного стекла- 20 кг/м²

Электрохромные стёкла относятся к разряду энергосберегающих. Расходы на охлаждение помещений в летний период и расходы на обогрев помещения в зимний значительно меньше по сравнению с обыкновенными стеклопакетами. Звукоизоляция на 30 % процентов выше, чем у обыкновенных стеклопакетов.

Область применения ограничена только Вашей фантазией. Офисы, переговорные, зимние сады, балконы, окна в спальнях и детских, загородные дома, бассейны, картинные галереи.

Конструкция состоит из двух одинаковых и абсолютно прозрачных плёнок, содержащих между собой жидкие кристаллы.

В отличие от Российского продукта плёнки меняют оттенок с молочного на прозрачный. Схема работы полностью повторяет алгоритм работы электрохромного стекла, при подаче напряжения в 60-80 В стекло начинает менять свой оттенок.

У электрохромных плёнок Polyvision есть огромное существенное отличие от электрохромных стёкол- габаритный размер готового изделия.

Если стекло не может превышать 2000Х1000 мм, то габарит изделия с нанесённой плёнкой уже 3500Х1820 мм.

Хорошими примерами использования данной плёнки могут быть стеклянные стены для домашнего кинотеатра с проекционным оборудование и стёкла в автомобиле. Всё остальное ограниченно опять же Вашей фантазией.

Смарт-стекло с переменной матовостью

Смарт-стекло мгновенно переключается между прозрачным / матовым состоянием.

Технология смарт-стекла переменной матовости позволяет мгновенно переключать состояние «умного» стекла из матового в прозрачное (по одному щелчку с пульта или нажатию кнопки).

Основа технологии — пленка переменной матовости с внутренним жидкокристаллическим (LC) слоем.

Пленка помещается между двумя слоями стекла (триплекс) или стекло с нанесенной на него самоклеющейся пленкой.

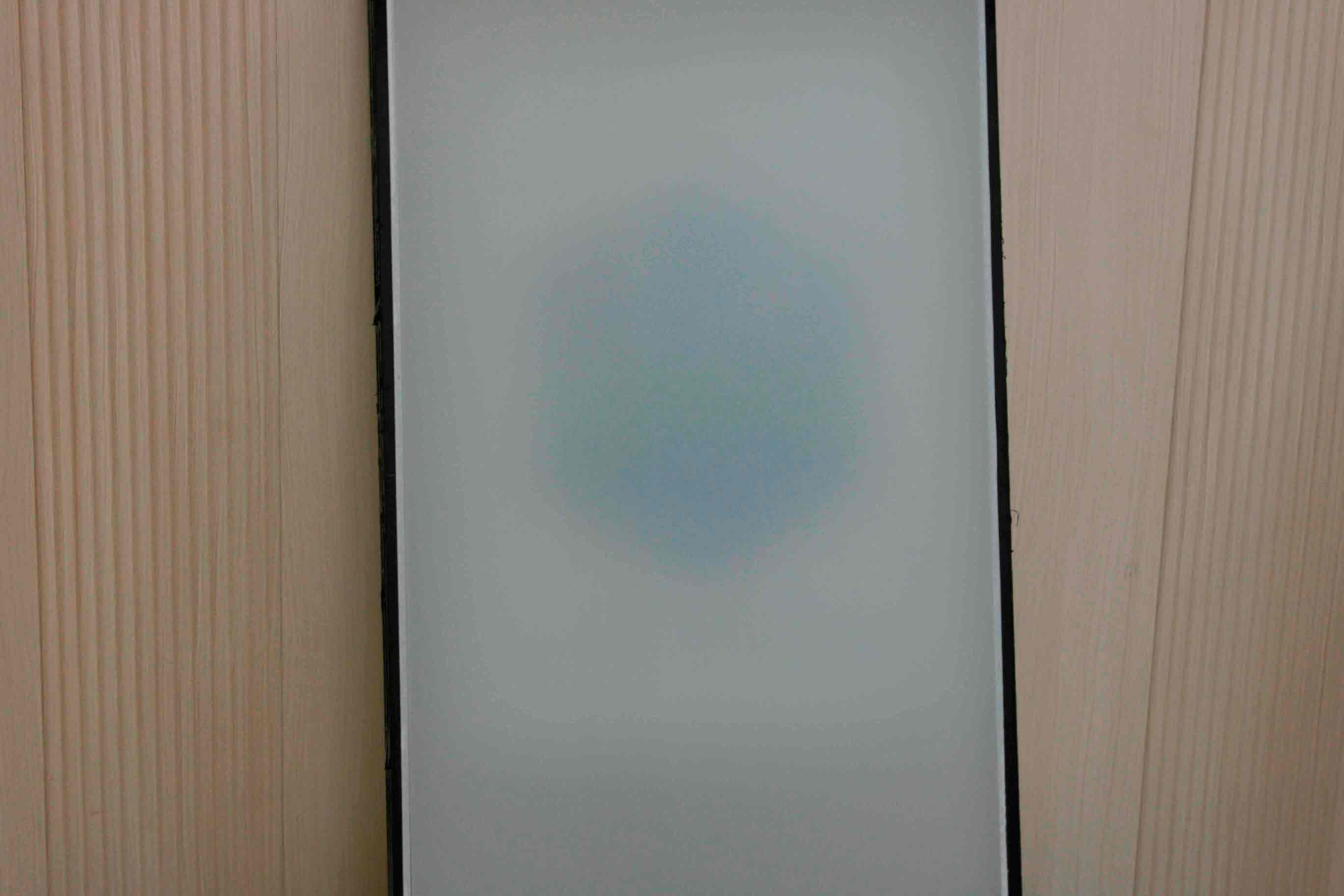

В обычном состоянии, когда стекло изменяемой прозрачности отключено от источника питания, жидкие кристаллы LC-пленки ориентированы хаотично во все стороны и рассеивают все падающие на стекло лучи света, проходящие через нее, препятствуя видимости сквозь стекло в обе стороны; стекло — матовое, высокой степени непрозрачности.

При подаче питания, кристаллы ориентируются в перпендикулярном стеклу направлении, пропуская без искажений (не рассеивая) падающие в этом направлении лучи: делают стекло прозрачным.

Количество пропускаемого света одинаково в обоих состояниях, меняется только степень рассеивания: затемнения не происходит.

Пленка переменной матовости может использоваться совместно с различными видами стекол: обычными float-стеклами, просветленными (типа OptiWhite), тонированными, художественными (с различными рисунками), совместно с различными декоративными, защитными или сенсорными пленками.

Наиболее подходящий вариант изготовления стекла переменной матовости выбирается исходя из особенностей:

  • Триплекс. Пленка между двумя склеенными стеклами: для установки в раму (размер до 3×1,5метра)
  • На стекле. Пленка нанесена на одиночное стекло: для больших размеров или цельностеклянного исполнения
  • В стеклопакете. Пленка нанесена внутри стеклопакета: для шумоизолированных или теплоизолированных конструкций (для установки в раму)

Основные свойства смарт-стекла

Состояние без электропитания — матовое, при подаче — становится прозрачным.

Время переключения — менее секунды.

Пропускает около 80% света в оба направления независимо от состояния (матовость или прозрачность), не затемняя помещение.

Максимальные размеры: не ограничены (нанесение пленки на стекло).

Толщина: от 4 мм (нанесение пленки); от 10 мм (триплекс).

Энергопотребление 5÷7 Вт/м2.

Возможно изготовление молированного (гнутого) смарт-стекла.

Триплекс переменной матовости можно мыть и обрабатывать так же, как и обыкновенное.

Защита от ультрафиолета.

Жалюзи и шторы, обеспечивающие конфиденциальность, не нужны на окнах со стеклом изменяемой прозрачности.

Может выступать проекционным экраном.

При изготовлении смарт-стекла может быть использовано стекло различных оттенков:

  • Прозрачное стекло. Обычное флоат-стекло.
  • Повышенной прозрачности. Типа OptiWhite.
  • Серое. Тонированное стекло.
  • Бронзовое.
  • Голубое / синее.
  • Зеленое.
  • Другие. По запросу.

Стандартные цвета смарт-пленки (в матовом и прозрачном состояниях): Молочно-белая, Темно-серая, Светло-голубая.

Смарт-стекло может служить в качестве ударопрочного остекления: технология сходна с триплексом. Для усиления антивандальных свойств возможно нанесение защитной пленки.

Возможно применение смарт-стекла в составе пулестойкого стеклопакета.

Идеально для временного сокрытия ценностей от посторонних глаз.

Смарт-стекло переменной матовости имеет высокую степень рассеивания (опалесценцию): уже на расстоянии 1-2 см за ним не видно практически никаких предметов (в матовом состоянии).

Однако, если на стекло падает резкая тень (если объект находится между источником света и стеклом недалеко от стекла; за стеклом — затемненное помещение), то через стекло виден неясный темный контур объекта. Это нужно учитывать при проектировании освещения помещений со стеклом переменной матовости.

В прозрачном состоянии стекло немного рассеивает лучи, падающие на него под большим углом: если смотреть «вдоль» стекла, заметна легкая матовость — «замутненность».

Матовость можно изменять постепенно (медленно уменьшая напряжение со

65В до 0), но это изменяет в первую очередь расстояние, на котором объекты за стеклом не будут видны. Изменения происходят довольно быстро.

Этот эффект можно использовать в различных приложениях, когда изображение находится недалеко от стекла (например, картина, закрытая смарт-стеклом).

Но для витрин, например, такое использование будет не эффектным, т.к. видимые объекты на улице как правило находятся на примерно одном и том же расстоянии от стекла и проявятся все одновременно.

Все время, когда на стекло с LC-пленкой подается напряжение — оно находится в прозрачном состоянии. Переключение из состояния в состояние происходит практически моментально.

Управлять переключением тока могут все стандартные электрические устройства-выключатели.

Электрическая схема управления обычно разрабатывается индивидуально под конкретный проект.

Управление прозрачностью стекла может осуществляться самыми разными способами:

  1. Стационарный выключателем. Аналогично управлению освещением.
  2. Пультом дистанционного управления. Управление на расстоянии до 50 метров.
  3. Системой умного дома. Полная интеграция в любую систему.
  4. По радару. По сигналу датчика присутствия посетителя.
  5. По расписанию. Например, матирование на ночь.
  6. Иными способами по запросу.

Возможные применения «умного стекла» определяются основным свойством смарт-стекла — управление прозрачностью (матовостью) стекла для обеспечения приватности и конфиденциальности.

Перегородки
Внутри помещения или выходящие на улицу: в рамах или цельностеклянные, гнутые и непрямоугольных форм.

Окна
Вместо жалюзи или штор.

Двери
В распашных, раздвижных, маятниковых и складных дверях, в том числе для ванных комнат и санузлов.

Вывод изображений
Обратная проекция для витрин, переговорных комнат и рекламных конструкций.

Автомобили
Люки и внутренние перегородки.

Технические характеристики смарт-стекла

Описание

Смарт-стекло представляет собой многослойное стекло, изготовленное из одного или двух прозрачных стекол и слоя жидкокристаллической пленки (LC Film). Пленка расположена между слоями стекла или нанесена на один из слоев.

Композиция компакнтно собрана в единую конструкцию.

Смарт-стекло с изменяющейся прозрачностью способно менять свои физические свойства при подаче на него управляющего напряжения около

100В переменного тока.

При выключенном состоянии (ВЫКЛ), кристаллы жидкористаллической пленки расположены и ориентированы хаотично, придавая стеклу матовость («молочный белый» цвет), просмотр через конструкцию невозможен.

При включенном состоянии (ВКЛ), кристаллы в пленке ориентируются в одном и том же направлении, стекло становится прозрачным, полностью просматривающимся.

Защитные внешние слои (толщина

  • ITO — пленка оксидов индия и олова
  • PET – полиэтилентерефталатовая пленка
  • С прозрачным электропроводящим покрытием (на внутренней стороне)

Внутренний слой – жидкокристаллические капли в полимерном заполнении (толщина

Толщина пленки: около 400 мкм

Минимальные размеры: не ограничены (нанесение пленки на стекло).

Максимальные размеры: 1500×3200 мм (триплекс).

Толщина жидкокристаллической пленки: около 400 мкм.

Стандартная толщина: 10, 12, 14 мм.

Толщина: 7,5 ÷ 100 мм (по запросу).

Цвета: молочный белый, бронзовый, серый, зеленый, голубой.

  1. Смарт-стекло предназначено для внутренних инсталляций.
  2. Диапазон рабочих температур -20°C÷+60°C.
  3. Модификация для наружной установки — по запросу.
  4. Срок службы: более 7 лет.

Нормально-матовое остекление (прозрачное при подаче напряжения).

65 ÷ 110В, 50 ÷ 60Гц.

Энергопотребление: 5-7 Вт/м2.

Время переключения менее 0,5 сек:

  • Из матового в прозрачный: 100мсек
  • Из прозрачного в матовый: 400мсек
  • Количество переключений: не менее 3 000 000

Возможные особенности конструкций из «умного» стекла:

  • Скосы
  • Изгибы и скругления
  • Дуги и полосы
  • Треугольные конструкции с углами более 30°
  • Молированное остекление
  • Вырезы
  • Отверстия
  • Круглые, овальные или элипсоидные формы

Источник: http://otkroyokno.ru/%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%85%D1%80%D0%BE%D0%BC%D0%BD%D1%8B%D0%B5-%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%B0-%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5.html

Смарт-стекло: применение высоких технологий

Технологии производства “умных” вещей для человека распространяются с каждым днем всё быстрее. Умное стекло, или smart glass относится к высокотехнологичным изделиям. В архитектурной среде оно известно еще с 80-х годов прошлого века, а вот среди потребителей оно только недавно начало широко распространяться.

Особенность такого стекла — жидкокристаллическая матрица, нанесенная на пленку из полиуретана, поливинилбутираля или этиленвинилацетата. Его оптические свойства изменяются под воздействием электрического тока. Технология смарт-стекла переменной матовости позволяет быстро переключать состояние из прозрачного в матовое, полупрозрачное с белым оттенком, одним нажатием кнопки.

Рабочая область стекла состоит из двух слоев электропроводной пленки,а между ними — жидкокристаллические частицы. В выключенном состоянии стекло матовое, поскольку кристаллы расположены в случайном порядке. Электричество заставляет кристаллы выстраиваются параллельно по отношению к электрическому полю, стекло становится прозрачным и пропускает свет беспрепятственно.

Умное стекло применяется:

  • в остеклении фасада в составе стеклопакета — для квартир, офисных зданий, коттеджей
  • в магазинах — для витрин, которые трансформируются в проекционные экраны, витринных шкафов
  • в спортивных строениях — спортзалах, процедурных комнатах, массажных кабинетах
  • для перегородок, в которых важен уровень прозрачности — в офисах, банках, конференц-залах, комнатах переговоров и т.п.
  • для автомобильных стекол
  • в ресторанах — для отделения VIP-зон от общего зала
  • для экранов обратной проекции
  • для изготовления рекламных стендов

Электрохромное стекло имеет массу преимуществ:

  • устойчивость к ультрафиолетовому освещению
  • ударостойкость
  • долгий срок службы
  • неприхотливость в уходе

Управление смарт-стеклом несложное и может осуществляться любым способом, который удобен владельцу: стационарным выключателем, пультом, датчиком присутствия и т.п. Матовость можно менять постепенно, меняя расстояние, на котором предметы за стеклом не будут видны.

Внешний вид вашего стекла может быть разнообразным — прозрачным, тонированным, цветным. Все обуславливается вашими предпочтениями, общим дизайном интерьера или экстерьера. Возможности применения умного стекла действительно широки, особенно данная технология актуальна для создателей рекламных или художественных инсталляций.

Наглядное действие смарт-стекла компании Proff-okno

Источник: http://proff-okno.msk.ru/umnoe-steklo.html

Умное стекло: Чем интересна технология Smart glass

Разбираемся в электрохромных стеклах и сфере их применения

Пленка состоит из двух слоев с нанесенным токопроводящим слоем, между которыми находится полимер, содержащий жидкие кристаллы. При подаче тока на проводящие слои жидкие кристаллы ориентируются в одном направлении и обеспечивают прозрачность. Проще говоря, во включенном состоянии пленка на стекле не заметна — оно выглядит прозрачным.

Пленку наносят на стекло или помещают в триплекс (стекло, состоящее из двух или более склеенных между собой слоев). Уровень прозрачности можно регулировать диммером (регулятор мощности), а также есть возможность подключить стекло к «умному дому» и управлять им через пульт или смартфон.

Экран для проектора
Кроме прочего, «умное стекло» может быть адаптировано для использования в качестве экрана высокого разрешения, позволяющего смотреть, например, фильм, как на мониторе.

Совет: Используйте стекло Optiwhite (для лучшего качества картинки). Его прозрачность выше стандартной, и стекло не имеет зеленоватого оттенка.

Цветное стекло
Поскольку основная функция «смарт-стекла» — это изменение прозрачности, обычно для него выбирают белый или серый оттенок. Сама пленка стандартно белого цвета, но можно заказать иные, если белый кажется скучным. Вопрос — нужно ли? Ведь, если выбрать темный или яркий тон, в прозрачном состоянии стекло также будет плохо пропускать свет, а значит, сама функция «смарт-стекла» становится ненужной. Да и любое яркое цветовое пятно будет активно вмешиваться в интерьер.

Рисунок на стекле
Очевидно, что на стекло можно нанести рисунок пескоструем. Но надо ли? Ведь он не будет заметен большую часть времени — в матовом выключенном состоянии «смарт-стекла». Другое дело декор, который можно выполнить из самой пленки, — на заказ из нее вырезается любой абстрактный рисунок (от вас потребуется только чертеж). В выключенном состоянии декор будет виден, во включенном — получите прозрачную перегородку.

Уход за электрохромным стеклом
Технология смарт-стекла весьма популярна для использования в ванных комнатах — особенно, если из окна ванной (которое и планируется с переменной прозрачностью) открывается красивый вид. Но где ванная комната, там конденсат, кальциевые разводы, мыльные брызги и необходимость часто и очень качественно мыть стекло.

Главное, советует производитель, — не царапать пленку (речь идет о пленке, наклеенной на однослойное стекло). Однако, чем больше площадь остекления, тем толще должно быть само стекло, тем чаще для этих целей используют триплекс. То есть пленка находится между двумя стеклами, и повредить физически ее невозможно. Да и разбить двухслойное стекло 12 мм вместе с пленками не так-то просто.

Совет: Желательно, чтобы установку электрохромного стекла проводил поставщик, а не обычный электрик. Чтобы конструкция была безопасной, необходимо качественно герметизировать и изолировать все контакты. К тому же вы будете точно знать, к кому обратиться по гарантии в случае, если система выйдет из строя.

Цена вопроса
Как и многие «умные» технологии, «смарт-стекло» — дорогое удовольствие, Квадратный метр пленки в среднем стоит 30 000 руб., то есть небольшая перегородка обойдется в 100 000 руб. и дороже.

На чем можно экономить?

На стекле — не нужно
Триплекс, безусловно, дороже обычного стекла: материала тратится вдвое больше, и его необходимо склеивать. Однако нужно также помнить, что это пленка (несмотря на заверения производителя). А разница стоимости триплекса и обычного стекла достаточно мала на фоне итоговой цены изделия.

На нестандарте — вполне
Чем больше пожеланий «на заказ», тем дороже изделие. Если вы выберете белое стекло, белую пленку, будете ориентироваться на стандартный размер стекла, производителю будет легче (дешевле) выполнить ваш заказ. Не придется переплачивать за «эксклюзив».

Нарезка — только если изделие мало
Некоторые российские дистрибьюторы предлагают нарезку пленки у нас, в России, что, по их словам, сильно удешевляет конструкцию. Особенно это касается индивидуальных заказов. Да, это и вправду несколько сократит затраты. Но стоит помнить: пленка поставляется листами определенных, ограниченных размеров. Это значит, что если требуемый вам размер больше стандартного, то пленка потребует спайки в местах стыка. Сделают ли у нас лучше, чем на заводе-производителе? Не будет ли потом проблем с подключением пленки? Все же технология не так давно в России, опыта маловато — велик шанс не сэкономить, а наоборот: потратиться в будущем на ремонт или замену конструкций.

Источник: http://www.houzz.ru/ideabooks/68254405/list/smart-glass

Купить Smart стекло | Смарт стекло цена в СПб | Smart Glass

Smart стекло — современный тренд в дизайне интерьера. Умное стекло, или по-другому «стекло с регулируемой прозрачностью», открывает совершенно новые возможности для планирования жизненного пространства, офисного помещения или создания впечатляющей рекламной проекции.

Перед тем, как купить Smart-стекло в СПб, давайте рассмотрим его технические особенностями и преимущества.

Технические особенности и преимущества Smart-стекла

Smart-стекло —это композит из стекла и специальных материалов, изменяющий оптические свойства изделия под влиянием различных условий: света, тепла и электрического напряжения. Стало возможным регулировать прозрачность и цвет стекла. Кроме того современные smart glass обладают контролируемой шумо- и тепло- изоляцией.

Smart-стекло — прекрасное решение для:

Многие современные компании используют smart-перегородки для создания стеклянных переговорных и ограждений в офисе. Изоляция шума с обеих сторон, настройка зеркального эффекта (позволяет наблюдать за происходящим снаружи комнаты, оставаясь инкогнито внутри), а так же возможность проекции изображения создают рабочую атмосферу в условиях полной конфиденциальности;

Privacy glass для людей широких возможностей и взглядов, открытых миру и сохранивших своё личное пространство в нём. Смарт-окно сочетает панорамный вид и непрозрачность стекла снаружи. Теперь можно забыть о неэстетичных жалюзи и шторах, ведь умное стекло обеспечивает не только конфиденциальность, но ещё и снижает уровень негативного УФ-излучения, регулирует освещение и температуру и даже вентиляцию в комнате.

Использование Smart-стекла в наружной рекламе уже доказало свою высокую эффективность. Сочетание творческого подхода и инноваций способно творить чудеса! Огромная панель со смарт-плёнкой, служащая рекламным дисплеем в Guinness Storehouse, стала одной из достопримечательностей Дублина. И таких примеров использования умной плёнки в качестве витрин с каждым днём всё больше.

Три технологии создания Smart-стекла

  • LCD — Liquid crystal devices.

Создана на основе жидкого полимера, который сам по себе, находясь между двумя стёклами или пластиком, эффективно рассеивает свет, делая поверхность непрозрачной. Под воздействием тока капли жидкого кристалла на стекле выравниваются, позволяя стать ему прозрачным. Уровень прозрачности регулируется электрическим напряжением. Часто используется в создании конфиденциальности, например: в офисе, душевых кабинах, медицинских смотровых, а так же в проекции в качестве экрана. Для состояния прозрачности нужно подключение к источнику питания (потребление 4 — 7 Вт/м 2 ).

  • SPD, Suspended particle devices.

Технология основана на взвешенных частицах, которые, как и жидкие кристаллы, сами по себе поглощают свет, но при воздействии тока делают стекло прозрачным. Важная особенность: моментальное переключение между состояниями, возможность точно регулировать уровень прозрачности. Требует подключение к постоянному току.

  • Электрохромный — электрохромное стекло.

Электрохимический слой позволяет менять состояние поверхности от прозрачного до матового и цветного. Электрический ток требуется только для регулирования света и цвета, потом умное стекло «запоминает» состояние и остаётся в нём без электропитания. Процесс затемнения может занять до нескольких минут. Электрохромную плёнку в СПб возможно, приобрести отдельно, она часто используется часто для тонировки авто.

При выборе Smart-стекла важно обратить внимание на уровень качества и компанию-производителя. Качественное smart-стекло обладает следующими характеристиками.

Качественные характеристики Smart стекла:

  • Светопропускающая способность: не менее 75%
  • Уровень рассеивания света: 7%
  • Напряжение: 12-36 В
  • Потребление электроэнергии: 6 Вт/м 2
  • Количество рабочих циклов: более 30 млн
  • Скорость изменения рабочего состояния: менее 100 мс
  • Толщина панели: от 6 мм
  • Интервал рабочих температур: От -30 до +75 °С
  • Срок службы: не меньше 10 лет

Источник: http://kulturastekla.ru/smart-steklo/

Свойства электрохромных стекол

Для многих из нас собственное жильё – это не только крыша над головой, но ещё и то место, которое мы стараемся обустроить максимально комфортно.

Для того чтобы из обычной квартиры с лоджией или балконом получился наполненный разными фишками настоящий «умный дом», мы стараемся следить за всяческими инновациями в мире строительства и отделки жилых помещений.

Включающееся от голосовых команд электрооборудование, помогающие справляться с домашним хозяйством умные роботизированные системы – всё это постепенно входит в наш быт и становится обычным делом.

А многие ли из вас сталкивались с информацией об остеклении квартиры или офиса с использованием электрохромного стекла?

Если нет, и если вам интересно узнать, что же такого особенного в электрохромном стекле, почитайте мою статью, в которой я постараюсь рассказать обо всех нюансах, связанных с этим материалом.

Данный материал может находиться в трёх рабочих состояниях:

  • в прозрачном – когда отключена подача электропитания;
  • в затемнённом – при работе в режиме подачи электропитания;
  • в переходном – от нерабочего прозрачного к рабочему затемнённому.

Изменяемость цвета и светопропускной способности стекла может произойти под воздействием трёх внешних факторов:

  • изменения температуры;
  • ультрафиолетового излучения;
  • электрического напряжения.

Первые два параметра действуют на подготовленную стеклянную поверхность при любых обстоятельствах. Например, хотим мы того или нет, но при выходе на улицу, где светит солнце, наши фотохромные очки затемняются в любом случае. И наоборот, даже если нам будет нужно, в помещении стёкла фотохромных очков не потемнеют, потому что там нет ультрафиолетового излучения.

Затемнение электрохромного прозрачного материала в этом отношении носит совсем другой характер, оно зависит от двух условий: нашего желания и наличия электрического напряжения. Благодаря этой зависимости сфера применения электрохромных стеклянных изделий имеет широкое распространение там, где необходимо управляемое изменение отражающих свойств стекла.

Схожесть фотохромных и электрохромных стёкол в том, что они не могут дать полную непрозрачность, то есть их нельзя использовать как экран для проецирования изображения. Оно всё равно будет поглощаться стеклянной структурой материала. Но для человеческого взгляда эта поверхность может служить определённой преградой и использоваться как занавески или шторы на окнах.

Следует обратить внимание на то, что эта преграда носит односторонний характер.

Когда электрохромные стёкла устанавливаются в автомобиле, то сидящему в нём водителю прекрасно видно, что происходит за стеклом, тогда как автоинспектору затруднительно определить, что делается внутри авто.

Та же история и с фотохромными стёклами: глаза человека в таких очках видят всё, но вот куда они смотрят – для окружающих это тайна.

К основным преимуществам электрохромного стекла можно отнести:

  • возможность при возникновении необходимости управлять изменением светопропускной способности;
  • экономическую целесообразность. В жару можно уменьшать тепловую нагрузку на помещение управляемым затемнением, перекрыв доступ солнечным лучам, а, следовательно, понадобится меньше средств на кондиционирование. Зимой в солнечный день, сделав стекло максимально прозрачным, можно сэкономить на отоплении помещения;
  • способность не терять свои качества при нанесении антивандального покрытия;
  • возвращение в исходное прозрачное состояние при аварийном отключении электроэнергии.

Принцип работы электрохромного стекла в видео:

За счёт чего работает электрохромное стекло?

Вариантов ответов на этот вопрос два: однозначный и развёрнутый.

Однозначный ответ: за счёт подачи электрической энергии.

Вариант развёрнутого ответа содержит более интересную информацию.

Электрохромное или электрохимическое стекло – это многослойный материал, наподобие бутерброда.

Когда в его состав подаются небольшой силы (около 12 вольт) электрические импульсы, то они начинают перемещать ионы (до того находящиеся в стабильном состоянии) между слоями этого бутерброда.

Приходя в движение, ионы принимают участие в электрохимической реакции, результатом которой становится затемнение поверхности стекла.

Как только прекращается подача электричества, ионы возвращаются в исходную точку, реакция заканчивается, и стекло приобретает свой изначальный вид.

На скорость электрохромной химической реакции увеличение силы тока, подаваемого на контакты стекла, не оказывает никакого влияния.

Для затемнения небольшой панели достаточно пары минут, листы солидного размера могут набирать цвет до пары десятков минут.

При изменении цвета стекла может наблюдаться интересное явление под названием «радужный эффект». Это тот момент, когда при переходе из нерабочего состояния в рабочее потемнение поверхности листа распределяется неравномерно – начинает сгущаться по краям с постепенным движением к центру стеклянной заготовки.

Большим разнообразием воспроизводимых цветовых оттенков рассматриваемые нами стёкла, к сожалению, не отличаются. Чаще всего встречается синий цвет, но желающие могут себе позволить ещё бронзовый и зелёный оттенки.

Определённые ограничения связаны также и с размерами производимых электрофотохромных заготовок:

  • минимум – 300х300мм;
  • максимум – 1000х2000мм.

Заготовки могут иметь различную толщину: от 7мм до сделанной по заказу. Стандартно выпускаемая толщина – от 11 до 14мм.

Вес стеклянной заготовки зависит от её толщины: стандартная панель толщиной около 11мм и площадью в один квадрат весит около 25кг.

Важный технический показатель – это светопропускная способность. В нерабочем состоянии (при отсутствии электричества) стекло пропускает около 90% дневного света. При подаче электроэнергии и полном наборе затемнения светопропускная способность может уменьшаться до 5%.

Рабочий слой, отвечающий за функциональные способности, в частности, за изменение цвета, находится в середине и с двух сторон окружен обычным стеклом. Именно поэтому в инструкциях по ходу за электрофотохромным стеклом нет специальных ограничений – все мероприятия по его очистке точно такие же, как и в работе с простыми стеклянными поверхностями.

Со временем фотохромное стекло не теряет свои качества, потому что не подвержено разрушительным атмосферным явлениям типа перепадов температуры и ультрафиолетового излучения.

Серьёзным достоинством стекла, в котором проходит электрофотохромная реакция, является возможность его исполнения в гнутом виде. Как раз, благодаря этому качеству данный вид стекла приобрёл большую популярность у автолюбителей.

Тем, у кого в авто стоят электрофотохромные стёкла, теперь можно не опасаться автоинспекторов, борющихся с излишней тонированностью автостёкол. Пока остановивший авто инспектор сходит за специальным прибором, замеряющим тонировку, отключенные от аккумулятора стёкла приобретут свой естественный цвет, и проверять уже будет нечего.

Поскольку рассматриваемое нами стекло имеет качественные параметры, сравнимые с обычным стеклом, следовательно, ничем не ограничивается его применение в изготовлении стандартных оконных стеклопакетов.

Очень часто подобные стёкла используются в системах умных домов, потому что есть возможность сделать управление ими с помощью компьютерной программы, отвечающей за поддержание комфортной температуры в помещении.

Управление изменением светопропускной способности данных стекол можно осуществлять также как и другими электрическими приборами:

  • при помощи пульта дистанционного управления;
  • от импульса, который подаёт датчик, реагирующий на движение;
  • обычной кнопки подачи и выключения электроэнергии.

Видеообзор работы смарт стекла в видео:

Поскольку никаких особых требований по использованию и уходу за затемняющимся от электрохимической реакции стеклом нет, то его можно использовать в самых разных областях строительного остекления: в офисных перегородках, при строительстве мансард, в устройстве фасадных конструкций.

На стеклопакеты из электрофотохромного стекла без проблем можно заменить обычное остекление, которое было установлено в любых оконных или дверных блоках. При этом нет разницы, из какого материала эти окна и двери изготовлены: из дерева, пластика или алюминия.

Единственным условием нормального функционирования самозатемняющегося стекла является наличие электричества. Если это условие не выполняется, то электрофотохромное остекление будет выполнять роль обычного стекла.

Зачем нужно электрофотохромное стекло

Реалии окружающего нас мира, к сожалению, таковы, что очень часто хочется уйти от них, спрятаться за высоким забором или кирпичной стеной.

Время коммуналок и радостного общения с соседями осталось в далёком прошлом. Практически каждому современном человеку нужен уголок, где он сможет отдохнуть в тишине и покое вдали от посторонних глаз.

Конечно, с этими проблемам можно справиться при помощи толстых стен и плотных штор на окнах. Но тяжёлые портьеры не очень-то сочетаются с интерьером современного жилья. Вот здесь на помощь может прийти такое полезное изобретение, как стёкла с устроенной в них возможностью прохождения электрохимической реакции.

Дистанционный пульт в руках человека – это примета сегодняшнего дня. На подобный пульт можно вывести управление затемнением окон, а при необходимости – и стеклянных дверей.

Конечно, при помощи пульта тоже можно открывать и закрывать окна теми же шторами, но это, согласитесь, всё же прошлый век. Куда эффектней выглядит «радужный эффект» на оконных стёклах, пока они набирают необходимый процент затемнения.

Я думаю, что не требует доказательств тот факт, что большинству любителей комфортных поездок в авто электрофотохромное стекло пришлось по душе.

После установки его вместо обычных тонированных стёкол резко изменилась жизнь тех автолюбителей, которые регулярно выплачивали штрафы, но не могли отказать себе в удовольствии ездить в машине с затемнёнными стёклами.

Представьте себе революцию в головах гаишников, которые издалека видят затонированную машину и, естественно, останавливают её для выписки штрафа водителю. Можно только догадываться, что с ними происходит, когда они, не спеша, подходят к нарушителю, а, оказывается, нарушения-то нет и в помине, потому как все стёкла имеют нормальную прозрачность.

Подключенное к системе управления климатом в окнах офисного помещения электрофотохромное стекло убережёт его сотрудников от солнечных лучей в жаркую погоду, а значит, будет способствовать сохранению их работоспособного состояния, что в результате отразится на успешности работы всей организации.

Именно такое стекло в жаркую погоду может существенно сократить расходы на электроэнергию. Ведь само по себе оно потребляет минимум электричества, а когда затемняет помещение, закрывая его от солнечных лучей, то предотвращает работу кондиционеров в повышенном режиме.

Спокойная работа кондиционерных систем уменьшает расходы на электроэнергию, а также повышает их рабочий ресурс.

Если в помещении установить обычные затемнённые стёкла, то, конечно, летом они справятся с повышенным перегревом, но зато зимой, когда в том же помещении будут активно работать радиаторы отопления, тонированные стёкла также не дадут солнечным лучам поучаствовать в обогреве.

Эта проблема снимается в том случае, когда в остеклении используются электрофотохромные стёкла, потому что появляется возможность в любой момент изменить светопропускаемость окон, установленных в любом помещении.

Среди остальных фактов стоит отметить ещё один: стёкла с программируемой светопропускной способностью на 30% (по сравнению с обычными) увеличивают звукоизолирующие свойства тех стеклопакетов, в которых они установлены.

Как видите, если заглянуть чуть глубже в тему использования стекла с электрофотохимической реакцией, то с уверенностью можно сказать, что это совсем не бесполезное изобретение.

Пример использования смарт стекла в конструкции перегородки помещения смотрите в видео:

Если вы знакомы с понятием «триплекс», то вам не сложно будет понять, как устроено электрофотохромное стекло. В основе его конструкции лежит тот же принцип: несколько стёкол склеены между собой при помощи полимерного материала.

Единственное отличие в том, что вместо полимера между стёклами располагается слой, который при подаче небольшого электрического напряжения может изменять свой внутренний состав и прозрачность.

Замена полимера на электрофотохромный слой не ухудшает свойства слоёного триплекса, он остаётся таким же прочным, и при разрушении не разлетается на осколки, опасные для окружающих людей.

Плёнка с электрофотохромной функцией

Конструкторская мысль не стоит на одном месте, специалисты всё стараются придумать что-нибудь такое, что наверняка сможет заинтересовать сегодняшнего потребителя.

Не остановились изобретатели и на создании программируемого затемняемого стекла. Создали гибкую плёнку с той же функцией.

Конструктивно плёнка похожа на стекло – тоже присутствует рабочий слой из жидких кристаллов, только находится он между двумя прозрачными плёнками.

В остальном принцип работы тот же: на контакты, выведенные из пленки, подаётся электричество, заставляющее жидкие кристаллы изменять свой цвет.

С появлением работающих от электричества фотохромных плёнок отпала необходимость для получения контролируемого затемнения полностью менять стеклопакет. Теперь достаточно наклеить плёнку также как и обычную ламинацию, и окно приобретёт все функции электрофотохромного, к тому же получит дополнительную защиту.

Тоже самое относится и к автомобилям, в которых изначально были установлены обычные автостекла. Теперь их можно заламинировать не обычной тонированной, а электрофотохромной плёнкой.

Дополнительный плюс в изобретении плёнок с контролируемым затемнением – это их максимальный размер. Если стекло с такими же качествами не может быть больше чем 1000х2000мм, то плёнка может иметь габариты 1800х3500мм.

Изменяющийся взгляд через стеклянную поверхность

Смартфоны, смарт часы, смарт тв, смарт стекло, смарт плёнка – что следующее с приставкой «смарт» придет на помощь человеку?

Способность стекла с приставкой «смарт» быстро менять свою прозрачность позволило его изобретателям назвать свое детище «умным» стеклом, хотя такое стекло только при поверхностном взгляде на его функции можно назвать умным.

Само по себе это стекло не реагирует на изменение окружающего освещения или на действие других факторов, допустим, на перемену температуры.

На мой взгляд, фотохромное стекло, которое меняет прозрачность от воздействия ультрафиолетовых лучей, больше похоже на «умное». Однако если посмотреть на него с другой точки зрения, то затемнение фотохрома не контролируемо, а значит, им невозможно управлять.

Электрофотохромное стекло или плёнка, подключённые к компьютеру, запрограммированному на определённые действия, может действительно оставить ощущение, что остекление помещения выполняет разумные действия. Но на самом деле за все действия (уменьшение или увеличение прозрачности в нужный момент) отвечает компьютерная программа.

Во время работы электричество заставляет жидкие кристаллы выстраиваться в таком положении, что стекло приобретает прозрачность.

При этом и в рабочем, и в состоянии покоя смарт стекло пропускает одинаковое количество света с той лишь только разницей, что когда стекло матовое, оно сильно рассеивает проходящий через него свет.

Поскольку смарт стекло не имеет других ограничений в использовании, кроме обязательного наличия источника питания, то его можно применять в самых различных вариантах:

  • для декорирования помещения;
  • для улучшения звукоизоляции;
  • для осуществления функций защиты (как триплекс);
  • вместе с обычными и тонированными стёклами;
  • для нанесения на него художественных рисунков.

Демонстрация работы смарт пленки в видео:

Методы применения стекла с переменной прозрачностью

Пока на стекло со встроенными в него жидкими кристаллами подаётся электрический ток, оно находится в прозрачном состоянии. Но как только напряжение на контактах исчезает, изображение предметов, находящихся по другую сторону от человека, который на них смотрит, моментально исчезает.

Управлять работой кристаллов можно с помощью обычных выключателей электрического тока.

Также возможно применение других устройств и способов для комфортного управления плавной или моментальной подачей напряжения. Таких как, например:

  • пульт управления электроприборами на значительном (до 50 метров) расстоянии;
  • подключение к компьютерной программе, подающей нужные по силе тока и по времени сигналы на включение рабочего состояния;
  • включение по импульсу, который подаёт датчик, среагировавший на какое-либо движение;
  • включение по запланированному временному графику.

Технические данные умного стекла

Смарт стекло характеризуется коротким периодом перехода из нерабочего матового состояния в рабочее прозрачное.

Срок работы «умного» стекла, то есть перехода его из матового состояния в прозрачное, зависит от количества подключений. Стандартное число возможных изменений его обычного состояния – 3 000 000 раз.

«Умное» стекло не отличается особой требовательностью к работе в условиях низкой или высокой температуры окружающего воздуха. При превышении пределов в -20 0 и + 60 0 оно при подаче напряжения просто на это время не будет переходить в рабочее состояние. Но при возврате температуры в допустимые рамки смарт стекло восстановит все свои рабочие функции.

О производстве смарт стекла смотрите в видео:

Источник: http://dommdom.ru/dom/okna/texnologiya/svojstva-elektroxromnyx-stekol.html

Поставка стекла: закалённое, электронное, технология ClearShield

Доставка по городу 2 500 рублей

Предлагаемая технология позволяет сформировать молекулярный защитный слой, который становится частью обработанного материала, выравнивает поверхность и защищает её от грязи, пятен, концентрации влаги, поверхностных механических повреждений, улучшает оптические свойства стекла.

Защитный эффект проявляется не за счет создания пленки, а посредством изменения структуры обрабатываемого материала – внедрения ClearShield в состав стекла на глубину один микрон.

  • известковые подтеки и капли воды не въедаются, стекают без следа;
  • отпечатки пальцев не оставляют след.

Основные ОПАСНОСТИ, от которых мы можем защитить поверхности с использованием наших технологий:

  • Граффити — позволяет удалять без применения химических средств;
  • Чернила и краска — не ложатся на обработанную поверхность;
  • Клей — защищает от наклеивания постеров);
  • Соли, загрязнения на водной основе — не проникают в структуру стекла, поверхность легко моется.

Преимущества применения ClearShield:

  • Стекло остаётся чистым намного дольше, а это значит что происходит экономия на электроэнергии и на услугах клининга (как правило в 2-3 раза);
  • Стекло легко отмывается от любых загрязнений без усилий и специальных средств, значит его могут мыть работники не имеющие специальной квалификации, причем без использования дорогих моющих средств;
  • Надёжная защита стекла от старения и трудноудалимых загрязнений, даже если ваше здание находится в промышленной зоне вам не придется менять стеклопакеты чтобы восстановить прозрачность окон;
  • Восстановление стекла до состояния «как новое», обработка обойдется дешевле чем замена на новые окна;
  • На 90% сокращается время уборки обработанных поверхностей;
  • Обеспечение долгосрочной защиты обработанных поверхностей («живет» на стекле 8-10 лет).

ClearShield одинаково эффективен со всеми видами загрязнений и в на разных поверхностях, таких как:

  • Остекленные фасады зданий;
  • Зимние сады, купола, атриумы;
  • Стеклянные крыши и козырьки;
  • Интерьерное остекление;
  • Матированные стекла;
  • Душевые кабины;
  • Стекла автомобилей.

Рассмотрите применение системы защиты стекла от загрязнений ClearShield в Ваших проектах!

Подключение и проектирование электрических линий – оплачивается отдельно, тут все во многом зависит от сложности проекта

Смарт стекло S-Glass или смарт пленка (smart film, smart glass, умная пленка, умное стекло) — это не просто светопрозрачная конструкция. Это полноценное техническое устройство, основным элементом, которого является жидкокристаллическое полимерное вещество, расположенное между двумя слоями специального защитного материала и подключенное к электрической сети.

Смарт стекло S-Glass представляет собой пленку, нанесенную на поверхность стекла, или запеченную между двумя слоями стекла (триплекс). Таким образом достигается повышенная прочность стекла, пленка абсолютно устойчива к воздействиям внешней среды.

Что же умеет и где используется умное стекло и умная пленка?

Благодаря жидким кристаллам во внутреннем слое пленочного изделия и наличию электрического тока, смарт стекло может диаметрально менять свои свойства — может быть прозрачным, матовым белым, синим, золотистым или серым (в зависимости от статичного оттенка исходного изделия), параллельно защищая от ультрафиолетового и инфракрасного излучения.

Эти свойства смарт стекла и пленки очень часто используются в офисных помещениях, так как в любой момент можно сделать стеклянную стену или дверь прозрачной или, наоборот, закрыть помещение от чужих глаз, сделав перегородку из смарт стекла непрозрачной. Важным плюсом подобных изделий является возможность плавной регулировки светопропускания.

Очень часто смарт стекло или смарт пленка применяется вместо громоздких жалюзи на окнах,в зимнее время позволяя солнечным лучам больше проникать в помещение, что способствует лучшему энергосбережению.

Смарт стекло и смарт пленка с успехом может применяться во всех сферах, особенно в рекламной деятельности, выступая в качестве проекционного экрана на витрине магазина. Широкое применение пленки получили в сфере дизайна интерьера, офисных перегородок. В настоящее время доступны несколько оттенков пленки — серая, белая, голубая и золотистая.

В настоящее время существует три типа монтажа смарт-пленки:

  • смарт-пленка, наносимая на уже готовые и смонтированные изделия (например, окна или перегородки);
  • смарт-пленка, установленная в типовой оконный стеклопакет на 2-3 камеры(смарт-стеклопакет S-Glass);
  • смарт-пленка, установленная между двумя слоями стекла (смарт-стекло S-Glass триплекс);

В зависимости от поставленной Заказчиком задачи применяется тот или иной тип монтажа.

Источник: http://asdservis.ru/steklo

Большие площади остекления, которые сегодня стали неотъемлемой частью современной архитектуры, требуют эффективных решений проблемы их затенения. Использовать традиционные ролеты не всегда удобно, т.к. они являются слишком конкретной преградой для света. Очевидно, что нужно искать новые и более тонкие и функциональные решения.

Впрочем, и стеклам обычных окон тоже есть к чему стремиться, ведь через них уходит большое количество тепла. Площадь стеклопакета по отношению к общей площади окна составляет около 95%, и только 5% приходится на обрамление. Это означает, что защищающие свойства окна в основном зависят от параметров стеклопакета.

Сопротивление теплопередаче оконных конструкций и способность стекла служить преградой солнечной радиации – это те сферы, которые больше всего сегодня волнуют разработчиков новых оконных технологий. Исследования в этих областях ведутся во всем мире, и везде они опираются на современные сверхэффективные технологии.

Главным направлением в этих разработках является управление интенсивностью пропускания солнечного излучения стеклом. Это управление бывает активным и пассивным.

Пассивные эффекты такого управления присущи фотохромному и термохромному стеклу, а активные эффекты реализованы в так называемом «умном» стекле. Это стекло также можно встретить под названием smart-стекло, которое в свою очередь бывает жидкокристаллическим (LC, PDLС) и электрохромным (EDC, SPD).

Чтобы было понятнее, давайте начнем с известных всем примеров «умного» стекла, которое используется в очках- хамелеонах. Такое стекло в технологических справочниках называется фотохромным. Оно реагирует на интенсивность освещения изменением собственной светопропускной способности. В составе фотохромного стекла присутствуют хлорид серебра, оксид бора и соединения меди, которые выполняют функцию катализатора. Секретом, обеспечивающим эффект затемнения, является реакция этих химических веществ, протекающая с выделением атомарного серебра. Условием этой реакции является свет, а при его уменьшении стекла просветляются, т.к. происходит обратная реакция. В фотографии тоже используется эффект выделения серебра, но там реакция является необратимой, т.к. выделение происходит из соединения с бромом.

Фотохромное стекло используется не только в оптике, но и в оконных стеклопакетах. Оно позволяет в автоматическом режиме регулировать освещенность в помещениях, где использовано панорамное остекление. Очевидно, что у фотохромного стекла огромное преимущество над обычным энергосберегающим тонированным. Последнее не может просветляться, когда, к примеру, на улице пасмурно. К тому же, тонированные стекла остаются темными и утром и вечером, т.е. когда их тонировка только мешает. Дело в том, что естественное освещение является самым лучшим для глаз, да и зачем тратить электроэнергию, если есть бесплатный и к тому же полезный свет.

Вместе с уровнем освещения монохромное стекло также регулирует и поступление тепла вместе с солнечными лучами. Чем оно становится темнее, тем меньше тепла проникает в помещение. Нельзя сказать, что это всегда полезно. К примеру, в пассивных домах, южные фасады которых имеют большую площадь остекления, стекла должны пропускать зимой как можно больше света и тепла. Фотохромные стекла для этого совсем не подходят.

Термохромное стекло изменяет свои оптические свойства под воздействием температуры. Такое стекло имеет слоеную структуру, в которую включен слой специального геля, который при повышении температуры мутнеет и, в конце концов, полностью утрачивает всякую прозрачность. Вот это свойство очень полезно для пассивных домов, где в холодное время нужна максимальная прозрачность, а в теплое, наоборот, затенение. Термохромное стекло работает автоматически и без привлечения каких-либо источников энергии.

Температура термохромного стекла зависит от интенсивности инсоляции, а также от наружной и внутренней температуры. Такие стекла в автоматическом режиме способны предотвратить перегрев помещения и снять нагрузку с системы кондиционирования. Кроме того, термохромный эффект может быть полезен для стеклянных крыш и мансардных окон, для которых оптическая прозрачность стекол не так важна.

В процессе производства термохромного стекла имеется возможность задать температурный диапазон изменений его оптических свойств. Для каждого объекта этот диапазон рассчитывается индивидуально.

Однако самыми продвинутыми технологично являются электрохромные стекла, т.е. те, свойства которых управляются электрическим способом. Активным элементом электрохромного стекла является стекло со специальным напылением, либо т.н. смарт-пленка. Как уже было сказано ранее, электрохромные стекла изготавливаются по технологиям PDLS и SPD. Смарт-пленка представляет собой два слоя лавсана, имеющих токопроводящее покрытие ITO film, и заключенной между ними полимерной суспензии.

Основой электрохромного стекла являются смарт-полимеры, которые имеют свойство под воздействием определенной силы электрического поля изменять светопропускные способности в видимом и инфракрасном диапазонах. То есть они параллельно с изменением оптических свойств, также обладают и свойствами низкоэмиссионного стекла.

Существует три типа смарт-полимеров – это LC или PDLC, ЕСD ил SPD. У каждого из них есть свои особенности. Тип LC увеличивает или уменьшает прозрачность без значительных изменений светопроницаемости. Оно может становиться матовым, но при этом в помещении не становится темнее, причем его матовость будет наблюдаться как изнутри помещения, та и со стороны улицы.

Следующие две технологии ЕСD ил SPD одновременно изменяют и прозрачность стекла и его светопропускную способность. С помощью питающего напряжения можно варьировать степень стветопропускания.

Реакция смарт-полимеров зависит как от типа самого материала, так и от внешних условий, в частности, температурных. Так пленки типа LC практически мгновенно реагируют на подачу или отключение питания, тогда как другим типам электрохромных полимеров может понадобится от 2 секунд до 5 минут. Скорость реакции замедляется в разы при отрицательных наружных температурах. Но эффект все равно, пусть и с задержкой, но будет присутствовать в полном объеме.

Жидкокристаллическая пленка в неактивном состоянии является матовой. Прозрачной она становится при подаче на нее электропитания – переменного тока 24…110 В. Когда напряжения нет, жидкие кристаллы в ней неупорядочены, а электрическое поле структурирует их, выстраивая в ряды и образуя при этом большую площадь просветов. Правда, присутствует остаточная опалесценция (матировка), но выражена она уже очень слабо.

Стандартная смарт-пленка позволяет изменять коэффициент видимой пропускания видимой части спектра солнечного излучения в диапазоне 62…3,5% прозрачности. Количество циклов изменения структуры жидких кристаллов ограничено, но очень большим числом – минимум 10 млн.

Электрохромное стекло может находиться в структуре триплекса, противоударного и пуленепробиваемого стекла. Его также можно подкрасить любым цветом. Электрохромные стекла выпускаются в двух размерах – 153×320 см и 100×400 см. В ближайшее временя ожидается появление смарт-пленки нового поколения Polyvision, которую уже анонсировала американская компания POLYТRONIX. Известны ее размеры – 180×400 см. Электрохромные стекла продаются с блоками управления. При использовании материалов типа SPD и EDC контроллер блока изменяет степень пропускания солнечного излучения и степень тонировки стекла.

Область применения электрохромного стекла довольно широка. Его можно использовать не только в качестве панорамного в пассивных и обычных домах, но и в интерьере. О стекле, которое практически по щелчку становится матовым или прозрачным писали многие фантасты, а теперь это стало реальностью и можно отказаться от штор и жалюзи. Вообразите стеклянную перегородку, которая способна изменять степень прозрачности. К слову, затенять можно как все стекло, так и отдельные его участки. Зимой смарт-стекло сохраняет в 4,5 раза больше тепла, чем обычный стеклопакет, при этом потребляя электроэнергии только 2-7 Вт•час/м². Результаты исследования электрохромного стекла показали, что его использование в оконном остеклении позволяет снизить затраты на освещение до 51%; на кондиционирование до 49%, а также опустить пиковые нагрузки в сети до 16%.

Усовершенствование электрохромного стекла сегодня проводится исследовательскими центрами многих компаний, и это, несомненно, будущее остекления и оконных технологий. Но сфера его применения расширяется уже сейчас. Новые материалы POLYТRONIX используются сегодня для создания больших интерактивных проекционных экранов (Touch Screen) с диагональю 220”, разрешением 32 000 точек и чувствительностью 100 PPS. Еще одна сторона электронного стекла – возможность совместить его с охранной функцией. Так, новая технология lnstantShield позволяет мгновенно превратить все стеклянные фасады здания в недосягаемые для злоумышленников. Стекла становятся непроницаемыми даже для приборов ночного видения, и при этом могут сигнализировать о нарушении их целостности.

Источник: http://www.domastroim.su/articles/steklo/steklo_853.html

Если раньше ванная комната со стеклянными стенами воспринималась почти как курьез, то сегодня преимущества такого дизайна вдохновляют немало заказчиков, в том числе, в России. Используя стены с переменной прозрачностью, владельцы домов и квартир гибко подстраивают интерьер под конкретную ситуацию.

Так называют стекла, которые способны изменять свою прозрачность под воздействием разных факторов:

  • автоматически при изменении температуры;
  • автоматически при изменении интенсивности освещения;
  • принудительно под воздействием электрического тока.

Последний тип, который еще называют электрохромным стеклом, как раз и применяется в качестве перегородок для ванной комнаты. Большой метраж стен требует особенно прочного стекла, поэтому используется триплекс с внутренним пленочным слоем из PDLS (полимер-диспергированные жидкие кристаллы).

Когда на пленку подается напряжение, то жидкие кристаллы выстраиваются в одном направлении, и стекло становится прозрачным. При отключении тока стекло матовое. Если в систему встроить диммер, то можно управлять степенью прозрачности стекла. Управление также можно осуществлять с пульта или смартфона, подключив стеклянные перегородки к системе «умный дом».

Плюсы ванных комнат со стеклянными стенами

Идея стеклянных ванных комнат реализуется и в загородных домах, и в квартирах самой разной площади, потому что такое решение позволяет добиться нужного результата сразу по нескольким причинам:

  1. Прозрачные стены визуально не разделяют пространство на зоны, поэтому небольшие квартиры или спальни, совмещенные с ванной, кажутся просторнее.
  2. Можно принимать процедуры при дневном свете.
  3. Если за окнами прекрасный вид на мегаполис или природу, то будет особенно приятно лежать в ванне с панорамным эффектным видом.
  4. Через стеклянные стены можно смотреть телевизор или любоваться камином прямо из ванной.
  5. В вечернее время освещенный санузел может использоваться как экзотическая подсветка.
  6. Смарт-стекла можно использовать в стеклопакетах, если окна в ванной располагаются со стороны фасада.
  7. Не нужно заботиться об отделке стеклянных стен с обеих сторон.
  8. Можно располагать ванную в любом месте дома, полностью или частично отделив ее смарт-стеклом.

Есть ли у этой идеи недостатки? Главный минус — высокая цена, как и у любых «умных» технологий. Пока позволить себе подобное решение могут только семьи с достаточно высоким доходом. Также следует особо позаботиться об гидроизоляции всех контактов, впрочем, для этого достаточно доверить монтаж поставщику, предоставляющему гарантию.

Говорить о том, что триплекс стекло прочное, и его трудно разбить при обычном использовании, уже не требуется, мы все давно знаем о его свойствах. Следует учесть, что чем больше площадь стены, тем толще рекомендуется делать перегородку, обычно не меньше 12 мм для ванной.

Примеры ванных со стенами из смарт-стекла

В нашем обзоре мы представим 4 московских квартиры разной площади и стиля. Первая — трехкомнатная площадью 120 м2, расположена в ЖК «Велтон Парк». Дизайнер А. Федорова посвятила этому проекту для молодой семьи почти 4 года. Главной задачей было создание единого пространства с плавным перетеканием зон без деления на комнаты.

Ванная примыкает к гостиной, и на границе зон установлено смарт-стекло. В случае прихода гостей или при другой необходимости перегородка выглядит матовой, а при подаче тока становится прозрачной, пропуская дневной свет из окон в гостиной зоне. Полы наливные, стены отделаны натуральным камнем.

Следующий проект создан коллективом автором (А.Федорова, С. Калюта, П.Федорова). Квартира располагается на ул. Столетова. Ванная (см. фото ниже) примыкает к главной спальне и отделена перегородкой из электрохромного стекла. Можно видеть, что используется также легкая портьера перед перегородкой. Например, чтобы прикрыть только сторону, где расположена ванна, не преграждая доступ солнечного света в санузел.

Еще один проект Александры Федоровой — квартира в ЖК «Доминанта» площадью 170 м2. Ванна расположена рядом с камином, их отделяет только стеклянная перегородка. Отличный способ релаксации — принимать расслабляющую ванну и любоваться огнем. Вы можете видеть, что в зоне умывальников используется паркетная доска, как и в остальной части спальни. Сама ванная размещается в углублении, засыпанном галькой до одного уровня с остальным полом. Вытекающая вода не контактирует с паркетной доской.

А вот оригинальный проект с использованием стеклянных стен в небольшой студии в ЖК «Николаевский дом». Брутальный лофт разработан дизайнером Еленой Королевой для молодого мужчины. Площадь квартиры 36 м2. Санузел — единственная отделенная зона в студии с эркером. Принимая ванну, можно любоваться видом из окна, а вечерами освещенный стеклянный фонарь нередко служит экстравагантным способом подсветки всей студии.

Сделать ванную комнату со стенами из смарт-стекла вдохновляется все больше владельцев недвижимости. Удобно, практично и эффектно! Отличная идея для тех, кто стремится создать гибкое функциональное пространство собственного дома.

Источник: http://ultradizz.ru/interior/1596-vannye-komnaty-so-smart-steklom.html

Комментарии

Комментирование отключено.
