Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции.

Постараемся выяснить, какие модели труб лучше и как сделать дымоход для камина, чтобы он максимально отвечал своему назначению.

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги. Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 ºС. На разнице температур и строится создание тяги – горячий воздух замещается холодным. Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Чистку обычно проводят в период, когда камин простаивает. Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи). Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см). От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы.

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим. Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект. Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Чем еще положительно отличаются керамические дымоходы:

  • идеально гладкой поверхностью внутренних стенок;
  • быстрым нагревом и медленным остыванием;
  • устойчивостью к температуре до +900-1000ºС;
  • компактностью по сравнению с другими конструкциями;
  • сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов. При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Если температура газов в канале дымоудаления не превышает + 400 ºС, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

  • простые «горячего» типа, без теплоизоляции;
  • сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей, а можно сделать заказ под частный проект. Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения. Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата. Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Вне зависимости от используемого материала, при строительстве дымохода необходимо соблюдать нормы и правила. Если неправильно рассчитать диаметр или высоту трубы, подобрать несоответствующий стандартам кирпич, забыть про теплоизоляцию в холодной зоне, результат может оказаться неутешительным.

Существует два варианта строительства кирпичного дымохода:

  • с прямоугольным сечением – с использованием только кирпича;
  • с круглым сечением – с наружной выкладкой дымоходным кирпичом и внутренней керамической (асбестоцементной, стальной) трубой.

Первый вариант распространен, но не желателен. Конструкция с внутренними углами уступает цилиндрической форме по качеству отвода дыма. В дымоходе прямоугольного сечения быстрее накапливается сажа, а чистить его сложнее, поэтому при возможности лучше выбрать комбинированную конструкцию

Современный асбестоцемент не вреднее шифера или асфальта, поэтому бояться использовать трубы не стоит. Однако есть один нюанс, который проявляет себя при недостаточном утеплении – это быстрое впитывание конденсата. Понятно, что труба с нарушенной структурой долго не прослужит, именно поэтому все популярнее становится керамика.

Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т.д.

Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей. Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искроуловитель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

Несколько советов от мастеров печного и каминного дела:

На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа. Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Источник: http://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-kamina.html

Все о кровле и крышах. Проверенные и новейшие материалы, технологии, дизайнерские разработки в производстве и монтаже крыш и кровли в домостроении

Как правильно проводить монтаж и гидроизоляцию кровли вокруг печной или вентиляционной трубы. Конструкции стыков крыши и дымохода – инструкции для разных типов кровли, с наглядными схемами и фото

Каждый частный дом оборудован своей отопительной системой, работающей на каком-то определенном виде топлива. А особо прозорливые домовладельцы устанавливают оборудование, работающее на нескольких видах топлива.

В связи с тем, что, как правило, в качестве топлива используется древесина и различные виды углеводородов, таких как газ, уголь, а также любые другие нефтепродукты, такие системы нуждаются в качественном отводе продуктов горения. А это требует организации прохода дымоходной трубы через крышу.

Скажем прямо, несмотря на кажущуюся простоту, реализация этой задачи считается особо сложным мероприятием, требующем от исполнителя определенных знаний и навыков.

Все требования, предъявляемы к обустройству дымоходных каналов, прописаны в соответствующих документах, и любые нарушения при их установке могут достаточно негативно отразиться на качестве работы всей отопительной системы.

· При возведении нового дома.

· При установке нового отопительного агрегата.

· При реконструкции старого отопительного устройства с целью повышения его КПД.

· При установке автономного источника теплоснабжения в уже бывшем в эксплуатации строении.

Из всех существующих вариантов последние два по праву считаются самыми проблемными, так как при возведении строения все особенности отопительной системы учитываются еще на стадии проектирования, в то время, как при установке печи или камина в уже построенном доме, трубы через кровлю придется проводить внепланово, что значительно затруднит этот процесс.

Иногда лучшим и менее затратным выходом из подобной ситуации является пристраивание к уже имеющемуся дому небольшого помещения для размещения в нем, работающего в автономном режиме котла.

Также в некоторых случаях разумнее осуществить вывод трубы через стенку, а не кровлю.

Плановая установка дымоходов на крыше

Особая сложность в прохождении трубы через кровлю связана с некоторыми особенностями современного кровельного пирога.

Давайте рассмотрим кровлю изнутри. Любая крыша состоит из таких элементов, как стропильная конструкция, обрешетка и контробрешетка, кровельное покрытие, а также тепло-, паро- и гидроизоляционные слои.

Сегодня большинство утеплительных и изоляционных материалов изготавливаются из синтетического волокна, обладающего низкой устойчивостью к высоким температурам и относящегося к группе легко воспламеняющихся средств.

Также все ясно и в отношении стропильной системы, а также элементов обрешетки и контробрешетки, материал изготовления которой также обладает низкой устойчивостью к горению.

Однако строительные правила строго-настрого запрещают располагать легковоспламеняющиеся материалы ближе, чем на 130 мм, от наружной стенки дымоходной трубы, имеющей теплоизоляционный слой. В то время, когда для трубы, не имеющей термоизоляционного слоя, это расстояние увеличено фактически вдвое и достигает 250 мм.

А если ко всему еще и учесть, что имеется в виду расстояние по всему периметру трубы, а затем к полученным размерам элемента добавить собственные размеры трубы, то получается отверстие, имеющее достаточно внушительные размеры, которое не может быть заполнено ни одним из существующих горючих материалов, а также изоляцией.

Помимо этого, значительному расширению проблемной области способствует необходимость формирования на трубе, в месте прохождения ее через кровлю, отступков.

Негативные последствия неправильного обустройства прохода трубы через кровлю:

· При намокании возможен выход из строя утеплительного слоя,

· Возникновение разрыва паро- и гидроизоляционных материалов,

· Повреждение или разрыв утеплительного слоя,

· Нарушение циркуляции воздуха в подкровельном пространстве,

· Возникновение кровельных течей и снежных карманов,

· Нарушение целостности стропильной системы, что обязательно повлечет ее преждевременный выход из строя.

Короб для дымоходной трубы

Свести к минимуму возможные проблемы, связанные с прохождением через кровлю дымохода, можно, если обустроить вокруг него отдельную стропильную систему. С боков трубы будут установлены ноги стропил, а снизу и сверху канала укладываются поперечные балки, с сечением, аналогичным размеру стропил.

В этом случае специалисты рекомендуют промежуток между трубой и стропильными элементами заполнить любым негорючим термоизоляционным материалом, идеально для этой цели подойдет базальтовая или минеральная вата.

Огромным плюсом является и то, что эти материалы менее восприимчивы к разрушительному воздействию влаги, благодаря чему отсутствие гидроизоляционного слоя на их качестве фактически не отразится.

Посредством этого способа удастся сформировать абсолютно изолированный от остальных элементов кровли канал. Следует заметить, что при обустройстве стропильной системы для дымоходного канала слои гидро- и пароизоляции будут укладываться по элементам основной конструкции традиционным способом: их край необходимо будет подвернуть и зафиксировать гвоздями или скобами.

Для повышения гидроизоляции места расшивки должны быть обработаны строительным скотчем или специальной уплотнительной лентой. Для того чтобы предупредить нарушение циркуляции воздуха в подкровельном пространстве, рекомендуется установить аэрационные решетки или элементы вентчерепицы.

Еще одним достаточно эффективным способом обустройства прохода дымохода сквозь кровлю является применение специальных металлических комплектов.

Правильно сформированный проход дымохода через крышу не доставит вам никаких хлопот в будущем и не нарушит герметичность кровельного пирога вашего дома.

К отоплению частного дома необходимо отнестись с серьезностью.

Правильно установленная труба – это залог безопасности всего дома. Одним из наиболее проблемных узлов считается проход трубы через крышу.

Этому участку работ повышенное внимание уделяют проектировщики котельного оборудования и кровельщики.

Встречаются строения, где дымоход из нержавеющей стали специалисты выводят по карнизному свесу крыши. Это неплохое решение, так как, если крыша утеплена, то не требуется продумывать особые меры противопожарной безопасности.

Еще проще вывести трубу через П-образный проем в карнизном свесе. Тогда не нужно будет монтировать узел примыкания к покрытию. Но, в этом случае необходимо будет устанавливать в зоне выреза водосточную трубу, что с архитектурной точки зрения не всегда приемлемо.

Еще один недостаток такого расположения – дымоход должен быть высоким, если его монтировать вдалеке от конька. Встает встречный вопрос, как закрепить трубу на крыше, так как она постоянно будет подвержена ветровым нагрузкам? Для этого потребуются растяжки или другие элементы, которые герметично провести через кровлю достаточно сложно.

Где должна проходить труба через крышу

Специалисты котельного, каминного и печного отопления советуют делать проход трубы через крышу поближе к коньку. Тогда труба не будет установлена в холодной зоне, что заметно снизит возможность оседания конденсата и попадания его внутрь дымохода. А кровельщики подсказывают, что выводить трубы целесообразнее прямо через конек. Это облегчает ее монтаж к перекрытию узла примыкания, а, следовательно, исключается образования снеговых наносов в зимний сезон и протекания в этой зоне.

Но оптимальным вариантом прохода трубы через крышу будет установка ее на скате у конька. Чтобы не допустить попадания в изделие атмосферных осадков, можно накрыть ее зонтом, который изготавливается из кровельного материала.

Однако если дымоход подведен к котельному оборудованию, то такой зонт использовать нельзя.

Зачастую возникает вопрос, как сделать проход трубы через крышу, которая утеплена и напоминает «слоеный пирог».

Обеспечить правильное примыкание кровли к дымоходу не совсем просто, так как сложная конструкция такого кровельного пирога требует защиты от возгорания по всей его площади.

Согласно предписанию СНиП, горючие материалы необходимо отдалять от дымоходов, в зависимости от их типов, на расстояние от 13 до 25 сантиметров.

Оптимальным решением вопроса в данной ситуации будет отделение зоны, которая примыкает к трубе от кровли.
Уложить с боков трубы стропильные ноги.
Сверху и снизу прикрепить поперечные балки на толщину стропил. То есть, необходимо смастерить деревянный короб, который отделит трубу от кровельного пирога, и в нем установить дымоход. Промежуток между стенок короба и трубой необходимо будет заполнить теплоизоляционным материалом, например, базальтовой ватой.

Защита дымоходных труб от протекания

Как вывести трубу на крышу и обеспечить защиту кровли от протекания – основная задача для мастеров после того, как были сделаны основные работы по установки дымохода через кровельный пирог. Для создания герметичности примыкания к трубе кровельного материала существует немало способов. Традиционный метод предусматривает постройку фартука.

Рассмотрим, как отделать трубу на крыше и максимально защитить ее от протекания.
Трубы с бетонными и кирпичными наружными стенками круглого или квадратного сечения можно загерметизировать с помощью фартуков, которые идут в наборе к кровельному материалу. Так, в комплект керамической и цементно-песчанной черепице входят эластичные алюминиевые ленты, обработанные с одного края клеящим составом.
Часть эластичной ленты приклеивают к трубе, а остальную – к кровле.
Затем ленту, приклеенную к дымоходу, прижимают планкой металлического профиля дюбелями.
Стык профильной планки с трубой и нужно будет промазать герметиком, чтобы исключить проникновение влаги.

Проход трубы через металлочерепицу можно закрыть таким же методом. Вместо эластичной ленты здесь нужно использовать ендовый ковер или ту же металлочерепицу, заведенную на трубу.

Необходимо учесть, что верхняя часть прилегающего фартука дымохода, установленного на скате крыши, обязательно должна заводиться под черепицу, чтобы полностью избежать протечек.
Герметизация дымоходов круглого сечения
С помощью фартука-колпака

Трубы круглого сечения герметизируются с помощью плоских листов стали и фартуком-колпаком.

Кровельный проход можно смастерить вручную, если имеется под рукой плоский лист стали. В данном случае крепить такую конструкцию можно только к крыше – крепление к дымоходу может привести к деформации элементов во время усадки крыши или при воздействии температуры воздуха.

Чтобы закрыть соединение трубы с фартуком и защитить его от попадания влаги под фартук, используют стальной хомут со специальной эластичной прокладкой, который надевают на дымоход.
С помощью кровельной проходки

Кровельные проходки используются не только при устройстве дымоходов, но и во время установки через крышу вентиляции, антенны и др. При этом проходки можно монтировать на все виды кровли. Полную герметичность этих элементов создает их эластичность. Кроме этого они эффективно предохраняют дымоход от вибраций и смещения, которые могут образоваться от давления снега, от перепада температур в межсезонье. Сделаны они, чаще всего, из силикона или из резины EPDM.

Предлагаем небольшую инструкцию, как закрепить трубу с помощью кровельной проходки к металлочерепице:
Подобрать кольцо уплотнителя так, чтобы его отверстие примерно на 20% было меньше диаметра трубы. Если оно слишком мало, обрезать до подходящего размера.
Натянуть уплотнитель с помощью хозяйственного мыла (для легкого прохождения) на дымоход.
После этого уложить элемент, смазав его изнутри герметиком и придавив его плотно к крыше.
Закрепить уплотнитель кровельными саморезами к основанию через каждые 3,5 мм.

Обустройство примыкания кровли к трубе

· Устройство примыкания мягкой кровли к трубе начинается с подготовки поверхности, на которую наносят мастику, укладывают геотекстиль, поверх – еще один слой мастики.

· Монтаж примыкания мягкой кровли к дымоходу имеет свои особенности. Вначале в верхней части трубы горизонтально укладывают обрешетку, после чего монтируют гидроизоляцию, одним краем загоняя ее за трубу, другим – под кровельный материал.

· Места, где гидроизоляция заходит на дымоход промазывают герметиком, закрывают металлической планкой. Вначале ее дюбелями крепят к дымоходу, заходя в штрабу, затем заливают герметиком.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы, обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

маркер;
молоток;
плоскогубцы;
металлическая длинная линейка;
болгарка с 2-миллиметровым диском.

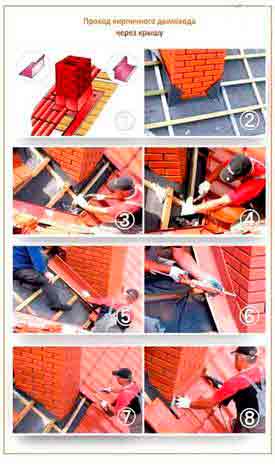

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы);
используя металлическую линейку, метку переносят на другие стороны дымохода;
с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы, закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Прохождение металлочерепицы железным дымоходом

Вышеописанный проход дымохода через металлочерепицу описан для труб, выполненных из кирпича, имеющих прямоугольное сечение. Но часто этот элемент производят из металла, и он имеет круглую форму. На сегодняшний день данная проблема успешно решена компаниями-производителями материалов, предназначенных для обустройства кровли. Читайте также: «Как вывести дымоход через крышу».

Они реализуют в торговой сети готовое изделие — проход через кровлю из металлочерепицы для дымохода. Он представляет собой изготовленное из плоского листа стали основание и колпак на трубу дымохода, герметично соединенный с ним. Внутри данного колпака будет располагаться труба.

Проход трубы дымохода через кровлю, подробнее на видео:

Фартук, изготовленный самостоятельно из планок примыкания или промышленного производства, надежно, но не жестко закрепляют на конструкции кровли. Специалисты объясняют такую особенность монтажа тем, что в результате возможного температурного сжатия или расширения трубы конструкция узла прохода через кровлю может получить повреждения.

Чтобы избежать проблем, специалисты рекомендуют в месте стыка трубы и фартука надевать хомут (юбку) и крепить его эластичной прокладкой, устойчивой к изменениям температуры. Полученная конструкция будет одновременно и герметичной, и нежесткой и в случае изменения линейных размеров составляющих ее элементов не подвергнется разрушительным процессам (читайте также статью: «Козырек из металлочерепицы — типы навесов»).

Место, где труба на крыше из металлочерепицы примыкает к кровельному материалу, относится к самым уязвимым участкам крыши и поэтому требует особого внимания.

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.
Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.
Где не рекомендуется устанавливать дымоотводящую трубу

Узлы прохода лучше не устанавливать в следующих местах:
по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.
Как вывести дымоход: выбор конструкции

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.
От чего зависит выбор конструкции узла прохода

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.
Проход трубы дымохода сквозь кровельный пирог

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:
стропильными ногами – по бокам от трубы,
поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:
полотна надрезают «конвертом»;
их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.
Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами.

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав
Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

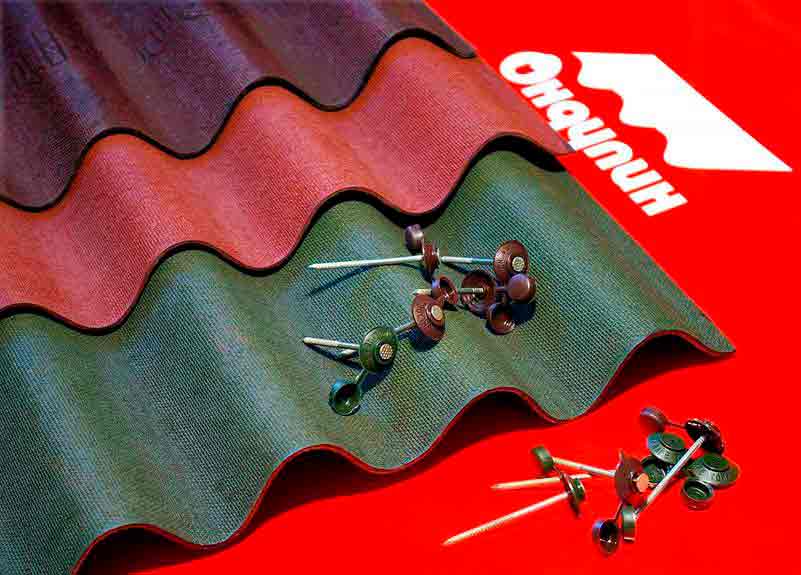

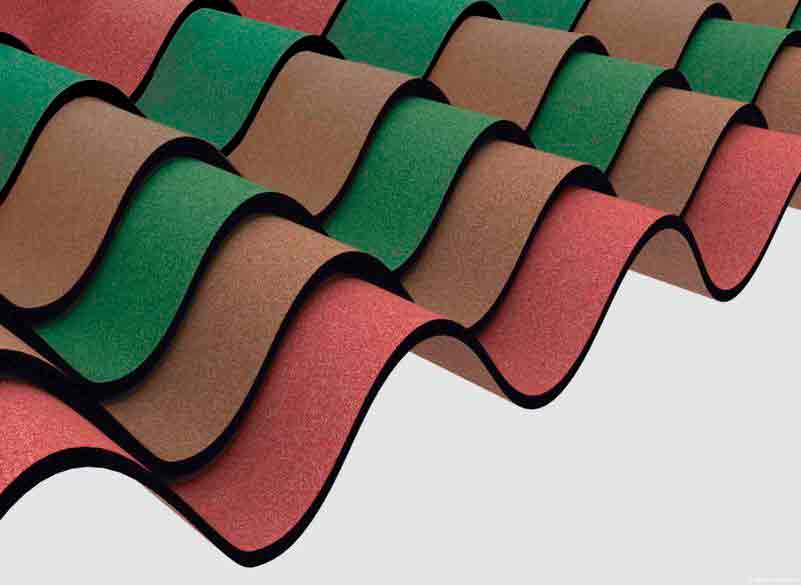

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

Для защиты стропильной системы от влаги, попадающей через раз­личные отверстия в кровле, необходимо применять специальные планки примыкания или гладкий лист. Вокруг печной или каминной трубы делает­ся воротник из кровельной стали, причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза — поверх кровли, образуя фартук.

Установку нижних планок примыкания начинают с нижней стенки трубы. Её подрезают под нужный размер, а затем закрепляют с помощью само-резов, после этого планку монтируют на боковые и верхнюю стенки трубы. Под нижнюю планку подводится гладкий лист (галстук), с помощью которо­го отводится вода со ската. Его направляют в ендову или в карниз. По краю фартука необходимо сделать бортик с помощью плоскогубцев и молотка.

У самой трубы лист подводится под кирпичную кладку. В целях противо­пожарной безопасности обрешетка и кровельное покрытие не должны до­ходить до трубы на 140 мм, а все деревянные элементы — на 400-500 мм

Гидроизоляция трубы крыши необходима для предотвращения образования конденсата на трубе и стекания в дымоход, а так же проникновения воды и ветра в помещение. Процесс гидроизоляции печной трубы на крыше не является технически сложным и состоит из нескольких этапов и видов, а какие применить — вы решите сами.

Покрытой рулонными материалами

Как правило, изоляция делается в три этапа.

Супердиффузионная мембрана клеится к трубе. Сначала труба покрывается грунтовкой, в качестве которой, можно применить полимерно-битумную мастику. Мембрана приклеивается к крыше, так, чтобы ее края заходили на трубу. Это предупредит возможность проникания влаги под мембрану.

Далее делаем уголки из металла и обустраиваем галстуки — верхний и нижний. Набиваем дополнительные бруски обрешетки и крепим уголки. Листы следует уложить внахлест, таким образом, мы добьемся правильного стекания воды. Нижний лист должен идти до свеса крыши, но можно сделать его короче т.к. вода все равно не будет попадать на трубу. Крепеж уголков к обрешетке и трубе совершают с помощью дюбелей и жаростойким герметиком обрабатываются все щели.

На этом этапе выполняется монтаж слоя рулонного материала кровли, например ондулина. Укладывается он встык, места стыков изолируются битумной мастикой. Затем укладывается нижняя часть покровного фартука, вокруг трубы проклеивается гидроизоляционная битумно-каучуковая лента Ондуфлеш, один ее край клеится к уголку трубы, второй — к ондулину.

Дополнительно на коньке крыши необходимо устроить галстук для отвода и защиты трубы от воды.

Из черепицы и других материалов

Для гидроизоляции трубы крыши, покрытой черепицей, нам понадобятся следующие материалы:

Хотим заметить, что данный тип гидроизоляции может применяться для всех типов покрытий крыш. Вакафлекс – это мастика из полиизобутилена, армированная алюминиевой сеткой.

Если вы собираетесь выполнять работы ниже +5 градусов, необходимо использовать строительный фен. Расстояние от кровельного материала до трубы должно составлять около 3 см. Поверхности должны быть сухими и чистыми.

Сначала обустраивается нижняя часть трубы. Для этого отрезается полоса Вакафлекса, равная ширине трубы + по 5 см запаса с каждой стороны. Сгибаем вдоль пополам полосу Вакафлекса и снимаем защитные пленки. Клеим полосу на трубу, прокатав роликом для лучшего приклеивания.

Далее, снимаем защитную пленку с нижней части и клеим на черепицу, используя ролик. Разрезаем боковые участки Вакафлекса под углом 45 градусов, оставив примерно 1 см недорезанным до края трубы, и приклеиваем их.

Затем клеим боковые стороны трубы. Длина полосы Вакафлекса должна быть от нижней точки, наклеенной нижней полосы, и на 15 см длиннее верхней части трубы. Приклеиваем полосу к черепице и трубе. Отступив 3 см от нижней части трубы, делаем разрез наверх, не доводя 2 см до нижней точки, и отрезаем лишний кусок. Не выбрасывайте его, он понадобиться нам в дальнейшем. Приклеиваем полосу к трубе и черепице, скруглив углы ножницами, для лучшего противостояния ветру. Тоже делаем и для другой стороны трубы, а для лучшей защиты приклеиваем на верхние углы дополнительные куски Вакафлекса.

Осталось наклеить полосу на верхний участок трубы. Черепица, в верхней части должна быть убрана. Технология такая же, как и с нижним участком, но здесь нам необходимо отрезать две полоски и наклеить внахлест друг на друга. Затем мы так же приклеиваем полосу к трубе, к нижней части кровли и укладываем черепицу.

Последним этапом гидроизоляции печной трубы на крыше является установка планок Вака для защиты шва верхней части трубы. Всю инструкцию монтажа вы увидите ниже на рисунке. После установки планки, нанесите герметик на верхнюю часть между планкой и трубой, разгладив его.

С ростом продаж на Российском авторынке мировые производители стали все больше уделять внимание требованиям наших автолюбителей. Одними из первых повернулись «капотом» к нам корейские производители. Первопроходцем стал автомобиль специально произведенный для России – Hyundai Solaris. Современный дизайн 4 комплектации и большое количество дополнительных опций в купе с агрессивной рекламой, а самое главное – доступная цена, сделали свое дело – еще до начала продаж за машиной выстроились огромные очереди у дилеров. Увидев автомобиль, что называется живьем, покупатели еще больше укреплялись в своем стремлении получить Solaris.
Хищные «глаза» в виде фар, агрессивные полосы вдоль корпуса – это для тех, кто будет наблюдать за автомобилем из стекла соседних авто или с тротуаров. Водитель, находясь внутри, окажется в удобном салоне, приспособленным для максимально комфортных поездок по городу. Аудио система скрасит стояние в пробках, кондиционер спасет от невыносимой жары летом, подогрев не только сидений, но и зеркал заднего вида помогут водителю суровыми русскими зимами. Для безопасности Solaris оборудован подушками безопасности, ABS, антипробуксовочной системой, парктроником. Женщины будут довольны наличием «автомата». В базовой комплектации автопроизводитель просит 399 000 рублей – очень заманчивое предложение. Все это несомненные плюсы нового авто, а есть ли у него недостатки? У новоиспеченных владельцев существуют вопросы по поводу задних амортизаторов, они немного слабоваты. Hyundai учел отзывы и уже отчитался, что проблема будет решена.
По итогам продаж за 7 месяцев 2016 года Hyundai Solaris занял второе место по продажам среди иномарок, совсем немного уступив Renault Logan, но стоит заметить, что Solaris появился на нашем рынке в феврале. Несомненно по итогам года «солнечный» автомобиль станет лидером.
Kia RioКорейцы не успокоились на достигнутом и приготовили нам еще одну новую модель. Новый Kia Rio – уже четвертая модификация автомобиля на российском рынке. Но именно этот автомобиль будет производиться в России под Санкт-Петербургом, кстати, где и Solaris. На этот раз автоконцерн решил изменить тактику продвижения новой машины. До официальной презентации Rio не было опубликовано ни одной фотографии автомобиля, автолюбители могли судить о ней только по версии для поднебесной. Показ нового авто состоялся 17 августа, двумя днями ранее началась сборка.
Экстерьер Kia Rio, как две капли воды напоминает Hyundai Solaris, можно назвать их братьями близнецами, неудивительно, ведь они создаются на одной платформе. Интерьер продолжает традиции предыдущих поколений с небольшими усовершенствованиями. В сентябре начнется запись у дилеров на автомобиль, тогда же станут известны и цены. В Интернете ходят слухи о 483 000 рублей за базовую комплектацию, что на 16 000 меньше, чем на Solaris. Успех данной модели обеспечен.
Корейцы уловили потребности российских автолюбителей и создали машины, способные удовлетворить даже самых прихотливых. Средний ценовой сегмент привлекателен для большинства потенциальных покупателей, а в качестве корейских производителей сомневаться не приходится. Автоконцерн Hyundai всерьез пришел в Россию и в дальнейшем будет увеличивать свою долю на нашем рынке.

Источник: http://crovlya-krisha.blogspot.com/2016/07/blog-post_45.html

По мере возведения сруба и его обустройства у застройщика на завершающих этапах возникает нужда в установке генератора тепловой энергии. Современные генераторы предусмотрены для функционирования на нескольких видах топлива. Распространенным источником тепловой энергии является и остается углеводородный тип топлива, например, нефтепродукты, газ и уголь, либо древесина. Какому виду топлива вы не отдали бы предпочтение, в любом из случаев при функционирующем агрегате появляется необходимость в отводе их продуктов горения. Существует несколько путей решения данной задачи, но вывод всегда однозначный – появляется необходимость в обустройстве дымохода, поскольку это существенная составляющая очага.

Дымоходы могут быть выполнены из кирпича и материалов металла и керамики. Кирпичные дымоходы выполняют из огнеупорного кирпича. Металлический дымоход устраивается из нержавеющей стали в один либо два контура, которые разделены теплоизолирующим материалом. Керамические дымоходы представляют собой трехслойные системы, составляющие которых: керамика, изоляция, пенобетон. Каждый из вариантов имеет свои преимущества и недостатки. Например, печная труба из металла проста в монтаже, кирпичный дымоход имеет презентабельный вид, а керамическая система отличается высокой ценой, при всех равных условиях с остальными дымоходами. Не единственное, но самое главное требование к материалу – это газоплотность, т. е. сопротивление проникновения газа через стенки.

Рассмотрим в нашей статье несколько простых правил, касающихся того, как правильно вывести дымоход через крышу. Разберемся, в какой части крыши будет лучше располагаться печная труба, какой высотой она должна быть и как правильно обустроить место прохода дымохода через кровлю.

Дымоходы выводят на поверхность крыши в соответствии с нормативной базой по дымоходам СНиП 41-01-2003 в разделе «Отопление, вентиляция и кондиционирование». Этот момент является основополагающим, поскольку, не смотря на устаревшую нормативную базу, при проверках надзорные службы именно этим документом и руководствуются.

К дымоходу предъявляются основные потребности, например, каналы трубы печей либо других генераторов тепловой энергии, функционирующие на твердом топливе, обязаны обеспечить полное выведение в атмосферу продуктов горения. Для любого отопительного агрегата и любой печи (например русской печи) необходимо предусматривать отдельный дымоход. Рекомендуется, чтобы печная труба устраивалась в вертикальном положении без уменьшения сечения и без уступов. Требуется, чтобы территория сечения канала трубы не была меньше территории патрубка, выполняющего дымовыводящую функцию, отопительного агрегата.

Советуют, чтобы печная труба была прямее и длиннее, тяга в ней будет лучше. При этом КПД печи будет ниже. Поэтому нужно соблюдать баланс, между теплоотдачей и хорошей тягой. Рекомендуют высоту дымового канала принимать не меньше пяти метров.

В дымовых каналах необходимо предусматривать конструкцию, позволяющую производить очистку от сажистых отложений.

Вывести трубу через крышу намного проще, запланировав конструкцию на начальном этапе застройки, поскольку все требования можно учесть на стадии проекта. При процессе реконструкции уже существующей кровли и при установленном генераторе тепловой энергии печная труба также гораздо легче «впишется» в общее обустройство. А вот наиболее проблематичным вариантом является монтаж автономного источника тепловой энергии в уже эксплуатируемом деревянном доме, поскольку дымоход через потолок и кровлю будет прокладывать себе путь внепланово.

Можно упростить задачу с месторасположением отопительного агрегата и выводом его дымохода после полного окончания строительных работ. Например, можно пристроить к срубу помещение небольшого размера, которое будет служить котельной. Такой вариант часто оказывается более простым и дешевым способом обустройства отопительной системы, чем прокладывать проход дымоходу на крышу.

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Одним из наиболее проблемных вопросов – как вывести дымовую трубу через крышу, которая представляет собой конструкцию «пирога», который состоит из гидроизоляции, пароизоляции и теплоизоляции. Основная сложность заключается в том, что для защиты от наружной влаги и водяного пара утеплителя (чаще всего это базальтовая либо стекловата) слои пароизоляции и гидроизоляции должны составлять непрерывное покрытие по всей кровле. И при этом, по требованиям пожарной безопасности согласно СНиП нормативная база гласит, что расстояние от деталей крыши из легковоспламеняющихся материалов до внешней поверхности дымохода должно составлять от 13 см до 25 см (все зависит от типа трубы). Гидроизоляцией и пароизоляцией служат полимерные пленки, которые являются горючими. Мнения специалистов кровельного дела в данном вопросе расходятся. Оптимальным решением остается отделить зону примыкания к дымоходу: стропильными ногами по бокам от трубы, а снизу и сверху от нее – поперечными балками, принятыми тем же сечением, что и стропила. Другими словами, дымоход будет проходить сквозь крышу в коробе. Расстояние от балок и стропил до дымовой трубы принимают исходя из требований СНиП. Зону по периметру дымохода необходимо заполнить негорючим материалом, в качестве которого часто используют каменную вату повышенной плотности. Данный утеплитель не боится влаги, что дает возможность обойтись без гидроизоляции и пароизоляции в зоне вокруг дымохода.

Узел примыкания гидроизоляционной и пароизоляционной пленки к коробу для трубы обустраивают следующим способом: надрезают полотна «конвертом» и доводят края до поперечных балок либо до стропил, фиксируя скобами либо гвоздевым боем. Затем гидроизоляцию прижимают брусками обрешетки и контробрешетки, а пароизоляцию прижимают основанием-каркасом для отделочного материала мансардного помещения. Для максимальной защиты утеплителя от влаги, рекомендуется места примыканий пленки к деревянным составляющим короба герметично уплотнять клеевым составом либо специальными лентами. Все же угроза нарушения циркуляции воздуха под кровлей остается. Чтобы избежать этого, необходимо ниже и выше по скату приспособить подходящие для данного покрытия вентчерепицы, аэрационные решетки либо им подобные вентиляционные детали.

При использовании широкой трубы в качестве дымоотвода, рекомендуется выше по скату обустроить разуклонку – небольшую собственную кровлю, которая будет отводить воду и снег от дымохода.

Другой способ организации прохода дымоходной трубы через крышу предполагает использование специальных металлических комплектов. Деталь, которая включает в себя некоторое количество комплектующих, каждая из которых выполняет свое определенное предназначение, называется разделкой либо модульным дымоходом. Модульный дымоход из нержавеющей стали состоит из следующих деталей:

— дефлектор, который представляет собой аэродинамическое устройство, использующее поток поднимающегося горячего воздуха, для усиления тяги в дымоходе;

— хомут под стяжки, поскольку труба может оказаться высокой и потребуется дополнительное закрепление;

— юбка, которая защищает место прохода от осадков, потому что диаметр трубы несколько меньше стального фартука, через который она проходит;

— кровельный проход, который представляет собой металлический лист с приваренным фартуком, что укладывается на крышу.

Вышеописанная конструкция на крышах, которые покрыты современными кровельными материалами (например профнастилом), хорошо вписывается в общий вид, создавая при этом меньший проем в материале покрытия.

Стоит знать, что согласно требованиям СНиПа в отношении применения стальных труб для обустройства дымоходов, допускается использовать металл исключительно в том случае, если температура газов, выходящих через дымоход, не более 500°С. Металлический дымоход для печей, которые топятся углем, использовать категорически запрещено. Дымоходы деревянных домов, где производится топка торфом либо дровами, должны быть предусмотрительно оборудованы искроуловителями, изготовленными из металлической сетки с сечением 5х5 мм.

Источник: http://srubnbrus.com/685.html

От грамотного обустройства кровли зависят эксплуатационные характеристики, надежность постройки. При сооружении крыши особого внимания заслуживают узлы примыкания мягкой кровли к мансардным окнам, дымоходам, стенам, парапету. Именно эти участки считаются зоной повышенного риска при обустройстве крыш. В местах примыкания скапливается снег, мусор, возникают лужицы воды, что повышает вероятность появления протечек внутрь здания.

Мягкая кровля – многослойная конструкция, где в качестве базовой основы используется стеклохолст, покрытый с обеих сторон модифицированным битум. Верхний слой мягкой кровли может быть следующим:

  • ☑ Плитки битумной черепицы или гибкой плитки, которые легко монтируются, обладают низкой теплопроводностью, высокой звукоизоляцией. Материал устойчив к коррозии, герметичен, прост в монтаже, уходе, выпускается в нескольких цветовых вариантах.
  • ☑ Рулонная многослойная кровля, состоящая из толя, пергамента, рубероида и кровельного материала, монтируемая методом приклеивания при помощи горелок. Кровля устойчива к морозу, влаге, ее установка доступна по цене, проводится в любое время года, даже зимой. Недостаток кровли – необходимость частых ремонтов, ведь ее долговечность составляет максимум 20 лет.
  • ☑ Мембранные кровельные покрытия – гибкие паропроницаемые листы из ПВХ-мембран, обладающие долговечностью, устойчивостью к влаге, морозу.

Выбор способа монтажа примыкания зависит от поверхности, с которой стыкуется кровельный материал. Это может быть древесина, бетон, металл или плоский шифер, главное, чтобы основание было сплошным. Если крыша плоская, вначале с помощью насыпного керамзита делают «разуклонку», обустраивая попутно воронки водостока. Основной ковер в местах монтажа воронок водостока усиливают стеклотканью или мешковиной, пропитанной мастикой и 2-мя слоями рубероида.

Соединение примыкания мягкой кровли с рулонным материалом – один из самых важных моментов. Работы проводятся горячим и холодным способом. В первом случае стыковка примыкания и рулонного материала проводится следующими способами:

  • ☑ В вилку, когда крепеж основного полотнища и полотнища примыкания осуществляется с применением деревянной планки, после чего стык защищают металлическим фартуком.
  • ☑ Внахлест, при котором примыкание проводится так, чтобы конец материала находился на вертикальной плоскости, после чего кровельный рулон дополнительно покрывают полотном. Затем с помощью дюбелей или гвоздей проводится крепеж полотна к деревянной планке примыкания для мягкой кровли, монтируют металлический фартук.

При холодном способе вначале основу и рулоны кровельного материала покрывают растворителем. После этого уложенные рулоны прикатывают прижимным 100-килограмовым катком. Работы проводят тщательно, так как качественное прикатывание удаляет пузырьки воздуха под кровельным материалом, обеспечивает прочность шва.

  • ☑ При обустройстве примыкания мягкой кровли к стене вначале поверхность оштукатуривают, после этого монтируют рейки, заводя на них монтажный ковер.
  • ☑ Затем на битумную мастику клеят ендовый ковер, закрепляя к стене планками примыкания и дюбелями, герметизируя верхние торцы примыкания герметиком. Ковер при этом должен заходить на стену внахлест минимум 0,3 м, скат быть не меньше 0,15 м.
  • ☑ Монтаж примыкания кровли с фартуком осуществляется по наружному обводу. Планки монтируют непосредственно на покрытие, при этом верхняя должна быть на 0,3-0,4 м длиннее трубы.
  • ☑ Устройство примыкания мягкой кровли к трубе начинается с подготовки поверхности, на которую наносят мастику, укладывают геотекстиль, поверх – еще один слой мастики.
  • ☑ Монтаж примыкания мягкой кровли к дымоходу имеет свои особенности. Вначале в верхней части трубы горизонтально укладывают обрешетку, после чего монтируют гидроизоляцию, одним краем загоняя ее за трубу, другим – под кровельный материал.
  • ☑ Места, где гидроизоляция заходит на дымоход промазывают герметиком, закрывают металлической планкой. Вначале ее дюбелями крепят к дымоходу, заходя в штрабу, затем заливают герметиком.
  • ☑ Монтаж примыкания парапета и мягкой кровли начинают с установки гидроизоляции.
  • ☑ Вначале из песочно-цементного раствора под углом 45о обустраивают борт между парапетом и кровлей, после чего разогретой битумной мастикой к стенке крепят рубероид.
  • ☑ После застывания мастики клеят следующий слой гидроизоляции, причем край материала заводят в канавку кирпичной кладки или крепят с использованием дюбелей и металлической планки.
  • ☑ После крепления планки ее обрабатывают герметиком, красят.

Работы по обустройству кровли лучше доверить профессиональным мастерам. Тем, кто никогда не сталкивался с подобной работой, неизвестны тонкости, обеспечивающие максимальную герметизацию крыши.

Источник: http://gidroof.ru/articles/primykaniya-myagkoj-krovli/

Как правильно проводить монтаж и гидроизоляцию кровли вокруг печной или вентиляционной трубы. Конструкции стыков крыши и дымохода – инструкции для разных типов кровли, с наглядными схемами и фото

Каждый частный дом оборудован своей отопительной системой, работающей на каком-то определенном виде топлива. А особо прозорливые домовладельцы устанавливают оборудование, работающее на нескольких видах топлива.

В связи с тем, что, как правило, в качестве топлива используется древесина и различные виды углеводородов, таких как газ, уголь, а также любые другие нефтепродукты, такие системы нуждаются в качественном отводе продуктов горения. А это требует организации прохода дымоходной трубы через крышу.

Скажем прямо, несмотря на кажущуюся простоту, реализация этой задачи считается особо сложным мероприятием, требующем от исполнителя определенных знаний и навыков.

Все требования, предъявляемы к обустройству дымоходных каналов, прописаны в соответствующих документах, и любые нарушения при их установке могут достаточно негативно отразиться на качестве работы всей отопительной системы.

· При возведении нового дома.

· При установке нового отопительного агрегата.

· При реконструкции старого отопительного устройства с целью повышения его КПД.

· При установке автономного источника теплоснабжения в уже бывшем в эксплуатации строении.

Из всех существующих вариантов последние два по праву считаются самыми проблемными, так как при возведении строения все особенности отопительной системы учитываются еще на стадии проектирования, в то время, как при установке печи или камина в уже построенном доме, трубы через кровлю придется проводить внепланово, что значительно затруднит этот процесс.

Иногда лучшим и менее затратным выходом из подобной ситуации является пристраивание к уже имеющемуся дому небольшого помещения для размещения в нем, работающего в автономном режиме котла.

Также в некоторых случаях разумнее осуществить вывод трубы через стенку, а не кровлю.

Плановая установка дымоходов на крыше

Особая сложность в прохождении трубы через кровлю связана с некоторыми особенностями современного кровельного пирога.

Давайте рассмотрим кровлю изнутри. Любая крыша состоит из таких элементов, как стропильная конструкция, обрешетка и контробрешетка, кровельное покрытие, а также тепло-, паро- и гидроизоляционные слои.

Сегодня большинство утеплительных и изоляционных материалов изготавливаются из синтетического волокна, обладающего низкой устойчивостью к высоким температурам и относящегося к группе легко воспламеняющихся средств.

Также все ясно и в отношении стропильной системы, а также элементов обрешетки и контробрешетки, материал изготовления которой также обладает низкой устойчивостью к горению.

Однако строительные правила строго-настрого запрещают располагать легковоспламеняющиеся материалы ближе, чем на 130 мм, от наружной стенки дымоходной трубы, имеющей теплоизоляционный слой. В то время, когда для трубы, не имеющей термоизоляционного слоя, это расстояние увеличено фактически вдвое и достигает 250 мм.

А если ко всему еще и учесть, что имеется в виду расстояние по всему периметру трубы, а затем к полученным размерам элемента добавить собственные размеры трубы, то получается отверстие, имеющее достаточно внушительные размеры, которое не может быть заполнено ни одним из существующих горючих материалов, а также изоляцией.

Помимо этого, значительному расширению проблемной области способствует необходимость формирования на трубе, в месте прохождения ее через кровлю, отступков.

Негативные последствия неправильного обустройства прохода трубы через кровлю:

· При намокании возможен выход из строя утеплительного слоя,

· Возникновение разрыва паро- и гидроизоляционных материалов,

· Повреждение или разрыв утеплительного слоя,

· Нарушение циркуляции воздуха в подкровельном пространстве,

· Возникновение кровельных течей и снежных карманов,

· Нарушение целостности стропильной системы, что обязательно повлечет ее преждевременный выход из строя.

Короб для дымоходной трубы

Свести к минимуму возможные проблемы, связанные с прохождением через кровлю дымохода, можно, если обустроить вокруг него отдельную стропильную систему. С боков трубы будут установлены ноги стропил, а снизу и сверху канала укладываются поперечные балки, с сечением, аналогичным размеру стропил.

В этом случае специалисты рекомендуют промежуток между трубой и стропильными элементами заполнить любым негорючим термоизоляционным материалом, идеально для этой цели подойдет базальтовая или минеральная вата.

Огромным плюсом является и то, что эти материалы менее восприимчивы к разрушительному воздействию влаги, благодаря чему отсутствие гидроизоляционного слоя на их качестве фактически не отразится.

Посредством этого способа удастся сформировать абсолютно изолированный от остальных элементов кровли канал. Следует заметить, что при обустройстве стропильной системы для дымоходного канала слои гидро- и пароизоляции будут укладываться по элементам основной конструкции традиционным способом: их край необходимо будет подвернуть и зафиксировать гвоздями или скобами.

Для повышения гидроизоляции места расшивки должны быть обработаны строительным скотчем или специальной уплотнительной лентой. Для того чтобы предупредить нарушение циркуляции воздуха в подкровельном пространстве, рекомендуется установить аэрационные решетки или элементы вентчерепицы.

Еще одним достаточно эффективным способом обустройства прохода дымохода сквозь кровлю является применение специальных металлических комплектов.

Правильно сформированный проход дымохода через крышу не доставит вам никаких хлопот в будущем и не нарушит герметичность кровельного пирога вашего дома.

К отоплению частного дома необходимо отнестись с серьезностью.

Правильно установленная труба – это залог безопасности всего дома. Одним из наиболее проблемных узлов считается проход трубы через крышу.

Этому участку работ повышенное внимание уделяют проектировщики котельного оборудования и кровельщики.

Встречаются строения, где дымоход из нержавеющей стали специалисты выводят по карнизному свесу крыши. Это неплохое решение, так как, если крыша утеплена, то не требуется продумывать особые меры противопожарной безопасности.

Еще проще вывести трубу через П-образный проем в карнизном свесе. Тогда не нужно будет монтировать узел примыкания к покрытию. Но, в этом случае необходимо будет устанавливать в зоне выреза водосточную трубу, что с архитектурной точки зрения не всегда приемлемо.

Еще один недостаток такого расположения – дымоход должен быть высоким, если его монтировать вдалеке от конька. Встает встречный вопрос, как закрепить трубу на крыше, так как она постоянно будет подвержена ветровым нагрузкам? Для этого потребуются растяжки или другие элементы, которые герметично провести через кровлю достаточно сложно.

Где должна проходить труба через крышу

Специалисты котельного, каминного и печного отопления советуют делать проход трубы через крышу поближе к коньку. Тогда труба не будет установлена в холодной зоне, что заметно снизит возможность оседания конденсата и попадания его внутрь дымохода. А кровельщики подсказывают, что выводить трубы целесообразнее прямо через конек. Это облегчает ее монтаж к перекрытию узла примыкания, а, следовательно, исключается образования снеговых наносов в зимний сезон и протекания в этой зоне.

Но оптимальным вариантом прохода трубы через крышу будет установка ее на скате у конька. Чтобы не допустить попадания в изделие атмосферных осадков, можно накрыть ее зонтом, который изготавливается из кровельного материала.

Однако если дымоход подведен к котельному оборудованию, то такой зонт использовать нельзя.

Зачастую возникает вопрос, как сделать проход трубы через крышу, которая утеплена и напоминает «слоеный пирог».

Обеспечить правильное примыкание кровли к дымоходу не совсем просто, так как сложная конструкция такого кровельного пирога требует защиты от возгорания по всей его площади.

Согласно предписанию СНиП, горючие материалы необходимо отдалять от дымоходов, в зависимости от их типов, на расстояние от 13 до 25 сантиметров.

Оптимальным решением вопроса в данной ситуации будет отделение зоны, которая примыкает к трубе от кровли.
Уложить с боков трубы стропильные ноги.
Сверху и снизу прикрепить поперечные балки на толщину стропил. То есть, необходимо смастерить деревянный короб, который отделит трубу от кровельного пирога, и в нем установить дымоход. Промежуток между стенок короба и трубой необходимо будет заполнить теплоизоляционным материалом, например, базальтовой ватой.

Защита дымоходных труб от протекания

Как вывести трубу на крышу и обеспечить защиту кровли от протекания – основная задача для мастеров после того, как были сделаны основные работы по установки дымохода через кровельный пирог. Для создания герметичности примыкания к трубе кровельного материала существует немало способов. Традиционный метод предусматривает постройку фартука.

Рассмотрим, как отделать трубу на крыше и максимально защитить ее от протекания.
Трубы с бетонными и кирпичными наружными стенками круглого или квадратного сечения можно загерметизировать с помощью фартуков, которые идут в наборе к кровельному материалу. Так, в комплект керамической и цементно-песчанной черепице входят эластичные алюминиевые ленты, обработанные с одного края клеящим составом.
Часть эластичной ленты приклеивают к трубе, а остальную – к кровле.
Затем ленту, приклеенную к дымоходу, прижимают планкой металлического профиля дюбелями.
Стык профильной планки с трубой и нужно будет промазать герметиком, чтобы исключить проникновение влаги.

Проход трубы через металлочерепицу можно закрыть таким же методом. Вместо эластичной ленты здесь нужно использовать ендовый ковер или ту же металлочерепицу, заведенную на трубу.

Необходимо учесть, что верхняя часть прилегающего фартука дымохода, установленного на скате крыши, обязательно должна заводиться под черепицу, чтобы полностью избежать протечек.
Герметизация дымоходов круглого сечения
С помощью фартука-колпака

Трубы круглого сечения герметизируются с помощью плоских листов стали и фартуком-колпаком.

Кровельный проход можно смастерить вручную, если имеется под рукой плоский лист стали. В данном случае крепить такую конструкцию можно только к крыше – крепление к дымоходу может привести к деформации элементов во время усадки крыши или при воздействии температуры воздуха.

Чтобы закрыть соединение трубы с фартуком и защитить его от попадания влаги под фартук, используют стальной хомут со специальной эластичной прокладкой, который надевают на дымоход.
С помощью кровельной проходки

Кровельные проходки используются не только при устройстве дымоходов, но и во время установки через крышу вентиляции, антенны и др. При этом проходки можно монтировать на все виды кровли. Полную герметичность этих элементов создает их эластичность. Кроме этого они эффективно предохраняют дымоход от вибраций и смещения, которые могут образоваться от давления снега, от перепада температур в межсезонье. Сделаны они, чаще всего, из силикона или из резины EPDM.

Предлагаем небольшую инструкцию, как закрепить трубу с помощью кровельной проходки к металлочерепице:
Подобрать кольцо уплотнителя так, чтобы его отверстие примерно на 20% было меньше диаметра трубы. Если оно слишком мало, обрезать до подходящего размера.
Натянуть уплотнитель с помощью хозяйственного мыла (для легкого прохождения) на дымоход.
После этого уложить элемент, смазав его изнутри герметиком и придавив его плотно к крыше.
Закрепить уплотнитель кровельными саморезами к основанию через каждые 3,5 мм.

Обустройство примыкания кровли к трубе

· Устройство примыкания мягкой кровли к трубе начинается с подготовки поверхности, на которую наносят мастику, укладывают геотекстиль, поверх – еще один слой мастики.

· Монтаж примыкания мягкой кровли к дымоходу имеет свои особенности. Вначале в верхней части трубы горизонтально укладывают обрешетку, после чего монтируют гидроизоляцию, одним краем загоняя ее за трубу, другим – под кровельный материал.

· Места, где гидроизоляция заходит на дымоход промазывают герметиком, закрывают металлической планкой. Вначале ее дюбелями крепят к дымоходу, заходя в штрабу, затем заливают герметиком.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы, обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

маркер;
молоток;
плоскогубцы;
металлическая длинная линейка;
болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы);
используя металлическую линейку, метку переносят на другие стороны дымохода;
с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы, закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Прохождение металлочерепицы железным дымоходом

Вышеописанный проход дымохода через металлочерепицу описан для труб, выполненных из кирпича, имеющих прямоугольное сечение. Но часто этот элемент производят из металла, и он имеет круглую форму. На сегодняшний день данная проблема успешно решена компаниями-производителями материалов, предназначенных для обустройства кровли. Читайте также: «Как вывести дымоход через крышу».

Они реализуют в торговой сети готовое изделие — проход через кровлю из металлочерепицы для дымохода. Он представляет собой изготовленное из плоского листа стали основание и колпак на трубу дымохода, герметично соединенный с ним. Внутри данного колпака будет располагаться труба.

Проход трубы дымохода через кровлю, подробнее на видео:

Фартук, изготовленный самостоятельно из планок примыкания или промышленного производства, надежно, но не жестко закрепляют на конструкции кровли. Специалисты объясняют такую особенность монтажа тем, что в результате возможного температурного сжатия или расширения трубы конструкция узла прохода через кровлю может получить повреждения.

Чтобы избежать проблем, специалисты рекомендуют в месте стыка трубы и фартука надевать хомут (юбку) и крепить его эластичной прокладкой, устойчивой к изменениям температуры. Полученная конструкция будет одновременно и герметичной, и нежесткой и в случае изменения линейных размеров составляющих ее элементов не подвергнется разрушительным процессам (читайте также статью: «Козырек из металлочерепицы — типы навесов»).

Место, где труба на крыше из металлочерепицы примыкает к кровельному материалу, относится к самым уязвимым участкам крыши и поэтому требует особого внимания.

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.
Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.
Где не рекомендуется устанавливать дымоотводящую трубу

Узлы прохода лучше не устанавливать в следующих местах:
по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.
Как вывести дымоход: выбор конструкции

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.
От чего зависит выбор конструкции узла прохода

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.
Проход трубы дымохода сквозь кровельный пирог

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:
стропильными ногами – по бокам от трубы,
поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:
полотна надрезают «конвертом»;
их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.
Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами.

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав
Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

Для защиты стропильной системы от влаги, попадающей через раз­личные отверстия в кровле, необходимо применять специальные планки примыкания или гладкий лист. Вокруг печной или каминной трубы делает­ся воротник из кровельной стали, причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза — поверх кровли, образуя фартук.

Установку нижних планок примыкания начинают с нижней стенки трубы. Её подрезают под нужный размер, а затем закрепляют с помощью само-резов, после этого планку монтируют на боковые и верхнюю стенки трубы. Под нижнюю планку подводится гладкий лист (галстук), с помощью которо­го отводится вода со ската. Его направляют в ендову или в карниз. По краю фартука необходимо сделать бортик с помощью плоскогубцев и молотка.

У самой трубы лист подводится под кирпичную кладку. В целях противо­пожарной безопасности обрешетка и кровельное покрытие не должны до­ходить до трубы на 140 мм, а все деревянные элементы — на 400-500 мм

Гидроизоляция трубы крыши необходима для предотвращения образования конденсата на трубе и стекания в дымоход, а так же проникновения воды и ветра в помещение. Процесс гидроизоляции печной трубы на крыше не является технически сложным и состоит из нескольких этапов и видов, а какие применить — вы решите сами.

Покрытой рулонными материалами

Как правило, изоляция делается в три этапа.

Супердиффузионная мембрана клеится к трубе. Сначала труба покрывается грунтовкой, в качестве которой, можно применить полимерно-битумную мастику. Мембрана приклеивается к крыше, так, чтобы ее края заходили на трубу. Это предупредит возможность проникания влаги под мембрану.

Далее делаем уголки из металла и обустраиваем галстуки — верхний и нижний. Набиваем дополнительные бруски обрешетки и крепим уголки. Листы следует уложить внахлест, таким образом, мы добьемся правильного стекания воды. Нижний лист должен идти до свеса крыши, но можно сделать его короче т.к. вода все равно не будет попадать на трубу. Крепеж уголков к обрешетке и трубе совершают с помощью дюбелей и жаростойким герметиком обрабатываются все щели.

На этом этапе выполняется монтаж слоя рулонного материала кровли, например ондулина. Укладывается он встык, места стыков изолируются битумной мастикой. Затем укладывается нижняя часть покровного фартука, вокруг трубы проклеивается гидроизоляционная битумно-каучуковая лента Ондуфлеш, один ее край клеится к уголку трубы, второй — к ондулину.

Дополнительно на коньке крыши необходимо устроить галстук для отвода и защиты трубы от воды.

Из черепицы и других материалов

Для гидроизоляции трубы крыши, покрытой черепицей, нам понадобятся следующие материалы:

Хотим заметить, что данный тип гидроизоляции может применяться для всех типов покрытий крыш. Вакафлекс – это мастика из полиизобутилена, армированная алюминиевой сеткой.

Если вы собираетесь выполнять работы ниже +5 градусов, необходимо использовать строительный фен. Расстояние от кровельного материала до трубы должно составлять около 3 см. Поверхности должны быть сухими и чистыми.

Сначала обустраивается нижняя часть трубы. Для этого отрезается полоса Вакафлекса, равная ширине трубы + по 5 см запаса с каждой стороны. Сгибаем вдоль пополам полосу Вакафлекса и снимаем защитные пленки. Клеим полосу на трубу, прокатав роликом для лучшего приклеивания.

Далее, снимаем защитную пленку с нижней части и клеим на черепицу, используя ролик. Разрезаем боковые участки Вакафлекса под углом 45 градусов, оставив примерно 1 см недорезанным до края трубы, и приклеиваем их.

Затем клеим боковые стороны трубы. Длина полосы Вакафлекса должна быть от нижней точки, наклеенной нижней полосы, и на 15 см длиннее верхней части трубы. Приклеиваем полосу к черепице и трубе. Отступив 3 см от нижней части трубы, делаем разрез наверх, не доводя 2 см до нижней точки, и отрезаем лишний кусок. Не выбрасывайте его, он понадобиться нам в дальнейшем. Приклеиваем полосу к трубе и черепице, скруглив углы ножницами, для лучшего противостояния ветру. Тоже делаем и для другой стороны трубы, а для лучшей защиты приклеиваем на верхние углы дополнительные куски Вакафлекса.

Осталось наклеить полосу на верхний участок трубы. Черепица, в верхней части должна быть убрана. Технология такая же, как и с нижним участком, но здесь нам необходимо отрезать две полоски и наклеить внахлест друг на друга. Затем мы так же приклеиваем полосу к трубе, к нижней части кровли и укладываем черепицу.

Последним этапом гидроизоляции печной трубы на крыше является установка планок Вака для защиты шва верхней части трубы. Всю инструкцию монтажа вы увидите ниже на рисунке. После установки планки, нанесите герметик на верхнюю часть между планкой и трубой, разгладив его.

Источник: http://surfingbird.ru/surf/originalnaya-krovlya-i-dizajnerskie-kryshi-kak—x12ydbb2A

К дымоходу, выведенному через скатную крышу, предъявляют требования как инженеры по каминному или котельному оборудованию, так и кровельщики. Обобщив эти требования, попробуем разобраться, в какой части крыши лучше всего располагать дымоход, какой должна быть его высота, как правильно обустраивать место прохода трубы через кровельный «пирог» и кровельное покрытие.

В СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», где содержится нормативная база по дымоходам, местоположение дымовой трубы на скатной крыше не регламентировано. Чётко определена только высота трубы: она должна составлять не менее 50 см над коньком при расположении трубы на расстоянии до 1,5 м от него, быть не ниже конька при удалении от него на 1,5-3 м, а также не ниже линии, проведённой от конька вниз под углом 10′ к горизонту, если труба находится более чем в 3 м от него. В остальных вопросах, связанных с размещением дымохода, приходится полагаться на рекомендации специалистов. С точки зрения инженеров по каминному и котельному оборудованию, располагать дымоход желательно как можно ближе к коньку, поскольку в таком случае лишь небольшая часть трубы окажется в холодной зоне, что уменьшит вероятность конденсации водяного пара, имеющегося в дымовых газах, в дымоходной системе зимой.

Конденсат может выпадать как внутри, так и на устье (окончании) трубы или на зонтике, защищающем её от осадков (место образования конденсата зависит от разных факторов). Конденсат опасен прежде всего тем, что при замерзании превращается в наледь, которая значительно ухудшает тягу в камине или котле. Кроме того, если он стекает по наружной поверхности дымохода, он будет портить внешний вид и сокращать срок службы как самой трубы (или её отделки), так и кровельного материала, поскольку в конденсате содержатся агрессивные вещества (например, при использовании дизельного топлива — серная и азотная кислоты).


Рекомендуем Вам познакомиться с подробнейшим авторским рассказом нашего партнера о возведении камина и отдельно стоящего керамического дымохода (см. фото выше) из блоков Schiedel, подробнее .

Дымоходы нежелательно устанавливать вблизи мансардных окон, поскольку дымовые газы могут попасть в помещение мансарды и пагубно сказаться на самочувствии обитателей дома.

По мнению большинства кровельщиков, выводить дымоход на крышу лучше всего через конёк, ведь при этом, во-первых, нетрудно выполнить узел примыкания трубы к покрытию, и, во-вторых, гарантировано отсутствие снеговых карманов, а значит, вероятность протечек в зоне примыкания минимальна. Правда, придётся создавать стропильную конструкцию без несущей коньковой балки или разрывать балку дымоходом, устанавливая опоры в местах разрыва (что не всегда возможно, если крыша мансардная).

Другой нюанс — к трубам круглого сечения производители обычно не предусматривают комплектующих для вывода через конёк, так что речь идёт только о дымоходах квадратного или прямоугольного сечения. Из соображений отсутствия снегового мешка и простоты устройства узла примыкания удачным вариантом можно считать трубу, расположенную на скате вблизи конька.

«Для защиты дымохода от осадков его устье принято закрывать зонтиком. Однако в случае дымохода, подключённого к котельному оборудованию, применять зонтик не рекомендуется. Дело в том, что в котлах на газовом и дизельном топливе температура дымовых газов низкая в сравнении, например, с каминами на твёрдом топливе, Поэтому продукты сгорания довольно быстро остывают до температуры, при которой содержащийся в них водяной пар достигает точки росы. То есть выпадает конденсат И если в устье трубы находится преграда для дымовых газов — зонтик, то пар, попадая на его холодную поверхность, будет конденсироваться именно на ней.

Кровельщики в один голос утверждают, что дымоход нельзя выводить в ендове (схождении двух скатов под внутренним углом): добиться качественного примыкания трубы к покрытию в этом месте крайне сложно, притом во время дождя на трубу будет попадать поток воды, собранной с двух скатов, а зимой над ней образуется большой снеговой карман. Так что появление протечек в районе трубы в ендове — скорее всего, вопрос времени. К тому же для расположения дымохода в ендове придётся заметно усложнять стропильную конструкцию крыши.

Ещё один момент. Дымоход, выведенный в зоне карнизного свеса при условии ската большой длины, оказывается на пути у снега, который зимой может лавинообразно сходить с кровель из меди, металлочерепицы, керамической или цементно-песчаной черепицы и др. Чтобы избежать повреждения трубы, понадобится устанавливать на скате поверх неё элементы снегозадержания.

«К сожалению, нередко бывает так, что место для камина или котла в загородном деревянном доме выбирают уже после возведения стропильной системы здания. Другая негативная тенденция: определять место их установки, руководствуясь только соображениями дизайна и планировки внутреннего пространства. Итогом этого становятся ситуации, когда дымоход при выводе на крышу упирается в несущую стропильную балку или оказывается в ендове. Между тем готовую стропильную систему можно изменить с сохранением прочности. А труба в ендове из-за сложности исполнения узла её примыкания к кровле, из-за большой нагрузки от потока воды во время дождя и от снега зимой — это элемент, вокруг которого наиболее вероятны протечки. Поэт ому желательно продумывать место вывода дымохода на стадии проектирования и рассматривать конструкцию трубы в комплексе со стропильной системой крыши».

Один из наиболее проблемных вопросов — как выполнить проход дымовой трубы через утеплённую крышу, конструкция которой представляет собой «пирог», состоящий из слоев паро-, тепло- и гидроизоляции. Дело в том, что для защиты утеплителя (обычно это базальтовая или стекловата) от водяного пара и наружной влаги слои паро- и гидроизоляции должны быть непрерывными по всей кровле. Между тем, согласно тем же СНиПам, для обеспечения пожарной безопасности расстояние от внешних поверхностей дымовых труб до деталей крыши из горючих материалов должно составлять не менее 13-25 см (в зависимости от типа трубы). Паро- и гидроизоляцией служат, как правило, полимерные плёнки, являющиеся горючими.

Как быть? Мнения кровельщиков по данному вопросу расходятся. Пожалуй, оптимальное решение — отделить зону, примыкающую к дымоходу, от остальной крыши: по бокам от трубы — стропильными ногами, сверху и снизу от неё — прикреплёнными на толщину стропил поперечными балками, Иными словами, труба будет проходить через крышу в отдельном коробе. Расстояние от стропил и балок до дымохода выбирают исходя из требований тех же СНиПов. Зону вокруг дымохода следует заполнить негорючей теплоизоляцией, в качестве которой обычно используют каменную вату высокой плотности.

Такой утеплитель боится влаги в меньшей степени, чем волокнистый утеплитель в кровельном «пироге», чаще всего имеющий среднюю плотность, поэтому в зоне вокруг дымохода можно обойтись без паро- и гидроизоляции. Узел примыкания паро- и гидроизоляционных плёнок к коробу для трубы выполняют стандартным способом: полотна надрезают «конвертом», доводят их края до стропил или поперечных балок, фиксируя к ним гвоздями или скобами (гидроизоляцию затем прижимают брусками контробрешётки и обрешётки, а пароизоляцию — каркасом-основанием для отделочного материала мансарды).

Чтобы максимально защитить утеплитель от влаги, рекомендуют герметично уплотнить места примыканий плёнок к деревянным частям короба специальными лентами или клеевыми составами.

Впрочем, распространено и другое мнение: на практике температура наружной поверхности современного многослойного дымохода, в котором имеется теплоизоляционный слой, в зоне прохода через крышу, как правило, не превышает 60 °С и не опасна для плёнок (она зависит, в частности, от высоты дымохода, вида подключаемого к нему оборудования, материала конструкции, толщины слоя утеплителя и пр.). В связи с чем некоторые специалисты считают возможным подводить плёнки непосредственно к трубе, проклеивая места стыков скотчем. Добавим, что над трубой в слое гидроизоляции обязательно предусматривают дренажный желобок для отвода от трубы воды, способной проникнуть под кровлю. Желобок либо выполнен из плёнки, либо представляет собой готовую деталь из нержавейки.


Еще одна авторская статья о строительстве кирпичного дымохода, на этот раз в составе кирпичной печи-каменки для бани. Также очень много фото и полезного материала, подробнее .

Узел прохода трубы через кровлю несколько различается в зависимости от формы сечения дымохода (прямоугольное, квадратное или круглое) и вида кровельного материала. Но общие правила одинаковы. Выводя трубу через покрытие, нужно отвести от неё воду, стекающую как по скату, так и по стенкам самой трубы. Эти задачи решают с помощью фартука, устраиваемого вокруг дымохода. Для трубы с наружными стенками из кирпича или бетона, имеющей сечение прямоугольной или квадратной формы, фартук обычно выполняют с использованием комплектующих к кровельному материалу. Так, в линейке керамической и цементно-песчанои черепицы есть эластичные ленты (на основе алюминия, свинца), на края которых с обратной стороны нанесён клеящий слой.

Оштукатуривать дымовую трубу лучше всего до укладки кровельного материала, в противном случае есть опасность, что штукатуры испачкают или даже повредят его.

Одним краем ленту приклеивают к трубе, другим — на кровлю. Верхнюю часть ленты прижимают металлической планкой изогнутого профиля, прикрепляя её термостойкими дюбелями непосредственно к дымоходу или к предварительно выполненной в нём штрабе. На отбортовку планки наносят кровельный герметик, чтобы полностью исключить проникновение воды под ленту. Схожим образом осуществляют примыкание на кровле из гибкой черепицы, только вместо эластичной ленты применяют ендовой ковёр или заведённую на дымоход рядовую черепицу. В случае металлочерепицы отличие от описанной выше технологии только в том, что фартук чаще всего изготавливают из гладких листов того же цвета, что и листы металлочерепицы. Обратите внимание: устраивая примыкание в верхней части дымохода, находящегося на скате, фартук обязательно заводят под кровельный материал: на кровле вышерасположенный элемент всегда должен с нахлёстом закрывать нижерасположенный, иначе вероятны протечки.

«Встречаются здания, где дымовую трубу из нержавеющей стали выводят через карнизный свес крыши. В случае утеплённой кровли у такого решения есть плюс: в конструкции свеса нет паро- и гидроизоляции, и потому не нужно продумывать особые меры для прохода трубы через эти слои, чтобы одновременно обеспечить их непрерывность и соблюсти нормы пожарной безопасности. Ещё проще вывести дымоход через П-образный вырез в карнизном свесе, ведь тогда не придётся обустраивать узел примыкания к покрытию. Однако при этом понадобится устанавливать дополнительную водосточную трубу в зоне выреза, что не всегда архитектурно оправданно. Другой нюанс: дымоход, расположенный далеко от конька, должен быть высоким, а значит, он будет подвержен сильным ветровым нагрузкам. Чтобы жёстко закрепить стальную трубу на крыше, потребуются растяжки или иные элементы, а герметичный проход их через кровлю осуществить довольно сложно».

Важный момент: если ширина дымохода (перпендикулярно стропилам) превышает 80 см, то за ним, со стороны конька, необходимо создавать так называемую разуклонку. Это маленькая двускатная кровля, выполняемая обычно из того же материала, что и покрытие в целом, которая будет отводить дождевую воду и снег от верхней части трубы. Если есть возможность, лучше сделать дымоход шириной менее 80 см, поскольку разуклонка — довольно проблемный элемент. Ведь она образует две ендовы: они короткие, но устраивать их нужно столь же тщательно, как и ендовы в плоскости кровли (с помощью комплектующих), иначе неизбежны протечки. Кроме того, в конструкции широкой разуклонки затруднительно создавать слои тепло-, паро- и гидроизоляции, а также обеспечивать вентиляцию утеплителя и деревянного основания. Другой важный момент: широкий дымоход становится препятствием для проветривания утеплённой крыши. Поэтому на скате, до и после трубы, рекомендуют устанавливать вентиляционные элементы (вент-черепицы, аэраторы и пр.).

Сегодня дымоходы сечением круглой формы — это, как правило, трёхслойные теплоизолированные конструкции с наружной трубой, изготовленной из нержавеющей стали. Для обустройства их примыкания к кровле многие производители предлагают готовые изделия — кровельные проходы в виде плоского стального листа (основания), соединённого с фартуком-колпаком, внутри которого как раз и проходит дымоход. Но также кровельный проход можно изготовить вручную из плоского металлического листа. Б любом случае жёстко эту деталь крепят только к конструкции крыши, но не к дымоходу, чтобы не допустить повреждения обоих элементов при усадке крыши или при температурном расширении-сжатии трубы. В месте стыка фартука с трубой на дымоход надевают особый стальной хомут (юбку), иногда в сочетании с эластичной термостойкой прокладкой. Он препятствует попаданию осадков под фартук. Принципы встраивания кровельного прохода в кровлю остаются теми же, о которых говорилось выше.

Можно обклеивать его основание по периметру сегментами из эластичной алюминиевой или свинцовой ленты, а можно использовать готовую деталь овальной формы из свинца, профилируя её по кровельному материалу. Важно не забывать, что верхний край основания необходимо заводить под покрытие, а нижним краем с нахлёстом накрывать его. Нередко применяют кровельный проходе заведением основания прямо под конёк. Это надёжно, но полоса плоского листа над трубой смотрится некрасиво.

По материалам журнала «Новый Дом».
Выражаем признательность Александру Левенко

Рекомендуем прочесть еще одну статью на тему печного отопления «Вторая молодость (металлические печи, «печи-буржуйки»)», подробнее .

Обязательно советуем Вам посмотреть раздел «дымоходы», построенные нашими печниками, это здесь .

Заказажите обратный звонок на удобное для Вас время:

Позвоните нам прямо сейчас:

Телефоны в Санкт-Петербурге:
8 (812) 305-34-89 — офис
+7 921 350-85-24 — оперативная информация
+7 921 870-38-17 — информация по проектам

Телефоны в Москве:
8 (499) 705-61-13 — офис
+7 916 496-23-80 — оперативная информация

Телефоны в Екатеринбурге:
8 (343) 357-95-52

Как до нас добраться: наша площадка и офис на карте .

Источник: http://www.spbrb.ru/articles_73_vrem_dimohodo.htm

Одним из сложных узлов при обустройстве систем отопления является проходка кровельная для дымоходов. Сам процесс проведения трубы через стропильную систему и кровлю – достаточно понятен, а вот подготовка проема и гидроизоляционные работы вокруг стенок трубы требуют тщательного подхода.

Проходка кровельная для дымоходов

От того, насколько надежно выполнена проходка, будет зависеть и противопожарная безопасность, и защита подкровельного пространства от проникновения влаги, способной вызвать массу негативных последствий. Гидроизоляция стыковочного шва стенки дымохода и кровельного покрытия может осуществляться с помощью различных материалов — используются эластичные ленты, металлические фартуки, или же применяются комплексные подходы. Чаще всего мастерами практикуются именно комплексные варианты, так как в данном случае лишняя предосторожность никогда не окажется лишней.

Основные требования, касающиеся обустройства систем отопления в частном доме, можно найти в СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление». Информация о правилах возведения печи и дымохода размещены в подразделе «Печное отопление» (6.6). Далее будет представлена небольшая выборка, касающаяся именно интересующего нас в данной публикации узла.

  • Пункт 6.6.14 говорит о том, что устье (верхний обрез) дымоходов должен быть защищен от прямого попадания атмосферных осадков. Поэтому на оголовок трубы закрепляется дефлектор, зонт или другие прикрывающие сверху это отверстие приспособления, которые, вместе с тем, не должны создавать препятствий свободному выходу дыма.

Защитный колпак с сетчатым искроуловителем

  • Пункт 6.6.15 – дымоходные трубы твердотопливных печей (работающих на дровах или торфе), проходящие через крыши, покрытые горючим кровельным материалом, должны быть оснащены искроуловителями, с установленной в них металлической сеткой, имеющей ячейки не более 5×5 мм. (К слову, ставить слишком мелкую сетку, менее 2×2 мм, не рекомендуется, так как она будет очень быстро зарастать сажей).
  • Пункт 6.6.22 устанавливает минимальные расстояния между наружными поверхностями стенок дымохода и элементами стропильной и кровельной систем, изготовленных из горючих материалов. Они должны составлять:

— для труб из кирпича (минимальной толщиной 120 мм) или жаропрочного бетона (толщиной не менее 60 мм) расстояние должно составлять не менее 130 мм.

— для керамических труб без внешней термоизоляции – 250 мм;

— для керамических дымоходов с внешней термоизоляцией из материалов с термическим сопротивлением не меньше 0,3 м×°С/Вт – 130 мм.

Оставленное пространство между трубой и горючим кровельным покрытием следует перекрывать негорючим материалом. Естественно, там же должна быть предусмотрена и гидроизоляция этого просвета.

Большинство проблем, которые могут возникнуть при монтаже и эксплуатации проходки трубы через кровельное покрытие, обусловлены самой конструкцией кровельного «пирога», который состоит из нескольких слоев.

Примерная конструкция кровельного «пирога» крыши.

Некоторые утеплители, используемые для теплоизоляции крыши, особенно те, что наиболее привлекательны по цене, производятся из синтетических материалов (полистирольного типа), а ветрозащитные и пароизоляционные барьеры — это всегда пленки, изготовленные из полимеров. Прибавьте сюда все деревянные детали стропильной системы – и вот вам и пища для открытого огня. (Кстати – это очень весомый аргумент использовать для утепления кровли исключительно негорючие материалы, типа базальтовой минеральной ваты). Кроме этого, даже некоторые кровельные материалы являются горючими.

Очевидно, что лучше соблюсти все установленные правила, чтобы исключить вероятность появления пожароопасной ситуации. Пренебрежение требованиями может закончиться потерей жилья, и будет еще хорошо, если обойдется без более серьезной, безвозратной трагедии.

Пренебрежение правилами установки дымоходных систем вполне может привести к трагическим последствиям

Важным условием сохранности кровельной конструкции является качественная гидроизоляция примыканий покрытия к трубам.

  • Неправильно смонтированные вокруг дымохода гидроизоляционные материалы могут дать протечку, что неизбежно приведет к увлажнению утеплителя кровельного «пирога». Термоизоляционные характеристики напитавшегося влагой утеплителя резко снижаются, и он попросту перестаёт выполнять свою функцию. Кроме того – это прямой путь к появлению очагов прения, гнили, грибка в толще утеплительных материалов и на деревянных конструкциях крыши. Даже небольшое отверстие, образовавшееся в кровле, способно свести все усилия по утеплению подкровельного пространства на нет.
  • При плохо заделанных зазорах в области примыкания гидроизоляции к стенкам дымохода, в них будет обязательно попадать влага, а при понижении температур там часто образуется наледь, которая сделает эти просветы еще шире. Если течь не устранить вовремя, то со временем не исключено повреждение чердачного перекрытия – и далее.

Итак, нарушение технологии, некачественная гидроизоляция в одной области способны привести к снижению прочности всей стропильной системы, поэтому грамотный монтаж узла проходки трубы сложно переоценить.

Чтобы избежать подобных неприятных последствий, необходимо предпринять следующие действия:

  • Обустроить в соответствии со всеми требованиями проходку дымохода через стропильную систему и кровельный материал.
  • Провести гидроизоляционные работы, обеспечив защиту от проникновения атмосферной влаги.

Чтобы разобраться, как провести эти мероприятия правильно, рассмотрим весь процесс поэтапно. А так как дымоходная труба может быть металлической или кирпичной, обустройство их гидроизоляции все же имеет отличие. Поэтому далее будет представлено выполнение обоих вариантов.

Заделка стыка кровли и дымохода может производиться различными способами с применением материалов, в максимальной степени подходящих для конкретного кровельного покрытия. Однако, при этом необходимо учитывать не только тип покрытия, но и форму дымохода, материал, из которого он изготовлен, а также его расположение на поверхности крыши.

  • Дымоход, выходящий через конёк крыши, гидроизолировать будет достаточно просто, так как область его установки полностью исключает риск скопления снеговых масс над его конструкцией. Дождевая вода также не будет задерживаться вокруг его стенок. Это значит, что влага не будет активно разрушать герметизацию примыкания и проникать в слои кровельного «пирога».

Дымоход, расположенный непосредственно на линии конька кровли

  • Еще один вариант установки дымоходной трубы, который не требует особо усиленной гидроизоляции – это область чуть ниже конька. В этой конструкции будет удобнее всего обустроить защитный кожух от конька, опустив его ниже дымохода на 700÷800 мм и сделать его шире основания на 300÷400 мм с каждой из сторон.

Дымоходная труба расположена в области, примыкающей к коньку крыши

Заделав подобным образом стыки по периметру трубы, можно быть уверенным, что вода не попадет под кровельный материал, даже в том случае если сверху трубы на поверхности ската соберётся небольшое количество снега.

Показанная на иллюстрации выступающая часть трубы, имеющая в нижней части зубчатую кладку называется «выдрой». Именно она предназначена для дополнительной защиты области примыкания трубы и кровельного покрытия. Верхняя, находящая на стену часть металлического «фартука», аккуратно вырезается под каждый из зубцов. Так стык металла и кирпичной стены будет находиться под выступающими кирпичами «выдры», то есть под своеобразным козырьком.

Такой дополнительный элемент кровли защитит верхнюю сторону кирпичной дымоходной трубы от потоков дождевой и от талой воды

  • Особая надежность гидроизоляции стыков стенок трубы и кровли необходима для дымохода, находящегося в середине или нижней части ската крыши. В этом случае выше дымоходной конструкции может собираться снег, образовавшаяся при таянии которого вода способна проникнуть под кровлю в местах примыкания. Кроме этого, во время сильного дождя от конька будут стекать потоки воды, которые непременно найдут в некачественно гидроизолированных стыках слабое место для проникновения под кровельный материал.

Поэтому достаточно часто, защищая дымоход от талой и дождевой воды, кровельщики устраивают дополнительную конструкцию, представленную на иллюстрации выше. Этот элемент закрепляется с задней части дымохода и имеет свой собственный конек, скаты, а на стыках с основной кровлей образует два желоба. Это не позволяет потокам воды стекать к основанию трубы – они, натыкаясь на его выступающий угол, разделяются, стекая по образованным желобам в стороны от стен дымохода.

При таком расположении дымоходной трубы (прямо на стыке двух скатов) выполнить гидроизоляцию будет сложнее всего

  • Нежелательно допускать ситуацию, при которой дымоходная труба располагается в ендове. Ендова уже сама по себе является желобом, по которому стекает вода с двух соседних скатов и от конька крыши. Если уж возникла такая необходимость, то придется очень поработать над гидроизоляционными слоями. В этом варианте разжелобок будет просто необходим, для того, чтобы организовать разведение потоков воды от основания трубы дымохода.

Вторым фактором, который напрямую влияет на выбор элементов гидроизоляции проходки трубы, является кровельный материал, поэтому стоит рассмотреть самые популярные на сегодняшний день покрытия.

Надежная гидроизоляция стыка стен дымохода и шиферной кровли возможна в том случае, если листы материала будут настелены на жесткую конструкцию обрешетки, так как на ней нагрузка от различных внешних воздействий распределяется равномерно.

Очень удачно, если проходящая расположена между стропильных ног – остается только обрамить ее брусом на нужном расстоянии и заполнить этот просвет негорючим утеплителем

Лучше всего, если дымоход проводится через стропильную систему без нарушения целости обрешетки, то есть в предусмотренный и укрепленный заранее по периметру брусом проем между стропил. В любом случае, жесткость кровельного листового покрытия позволит использовать для гидроизоляции стыков дымохода металлический лист, так называемый «галстук», который может охватывать разные по размеру зоны крыши.

Металлический «галстук», идущий от нижней стенки трубы до карнизного свеса

В некоторых случаях лист укладывается на обрешетку под кровельный материал от конька до карниза. В других вариантах от задней стенки – дымохода до карниза, а иногда только вокруг трубы с заходом на ее стенки, спускаясь вниз на 500÷600 мм.

Специальный проем для прохода трубы, усиленный по периметру брусом и выполненный с соблюдением предусмотренного СНиП противопожарного зазора.

Однако, частый шаг установки стропильных ног нередко вынуждает придумывать специальные усиленные конструкции, примерно так, как показано на иллюстрации выше.

Это нередко случается в тех случаях, когда проходка дымохода формируется в готовой крыше. Приходится демонтировать часть обрешетки, а возможно, и даже вырезать фрагмент стропильной ноги. Поэтому, чтобы не были ослаблены несущие способности стропильной системы, а гидроизоляция трубы была надежной, вокруг собирается дополнительный усиленный деревянный каркас, на который и будут уложены и закреплены слои кровельного «пирога», термоизоляция проходки, а также материалы гидроизоляции. При этом нельзя упускать из виду, что зазоры между стенами дымохода и элементами деревянного каркаса должны иметь размеры, определенные СНиП, о которых уже говорилось.

Образовавшееся пространство между этими конструкциями заполняется негорючим материалом. Обычно для этого выбирается базальтовая термостойкая вата.

Чаще всего для закрытия примыкания используют так называемый «фартук», изготовленный из металла с антикоррозийным покрытием, который закрепляется поверх внутренней гидроизоляции кровли и также способствует отведению воды от стыков. Высота элементов металлического «фартука» должна быть выше волны кровельного покрытия примерно на 150 мм. Существуют разные конструкции «фартуков», специально предназначенные для конкретных кровельных материалов. Они продаются в готовом виде и представляют собой сборную конструкцию. Кроме того, «фартук» можно быть изготовить и самостоятельно. Но перед тем как браться непосредственно за изготовление, будет целесообразным снять размеры с дымохода и сделать своеобразный шаблон-выкройку из бумаги или картона. Это позволит избежать ошибок (их на таком шаблоне несложно будет исправить), не доводя до порчи материал, приобретенного для изготовления деталей «фартука».

Гидроизоляцию примыканий к стенам дымохода покрытия из цементно-песчаной и керамической черепицы удобно производить специальными эластичными самоклеящимися лентами, которые изготавливаются на битумной основе с использованием дополнительных прослоек из композитных материалов, иногда – с добавлением фольгированного алюминиевого слоя.

В процессе гидроизоляции стыков квадратной или прямоугольной кирпичной трубы, лента монтируется вдоль стыков. При этом одна ее половина наклеивается на кровельный материал, повторяя его рельеф, а вторая закрепляется на стенах дымохода. Верхняя часть ленты фиксируется на трубе специальной металлической профильной планкой. Стык планки с трубой и места ее закрепления обязательно обрабатываются термо- и влагостойким герметиком.

Очень удобны в работе специальные гидроизоляционные кровельные ленты

Использование самоклеящихся лент для примыканий можно назвать самым простым способом гидроизоляции проходок. Они легко раскраиваются обычными ножницами и имеют отличную адгезию с материалами кровли и стенок трубы. Ленты производятся в достаточно широком размерном ассортименте – их ширина может варьироваться от 150 до 600 мм, поэтому несложно подобрать для выполнения гидроизоляции наиболее подходящий к конкретным условиям вариант.

Ниже в таблице будет пошагово показан весь процесс гидроизоляции примыкания трубы по периметру – от раскроя до монтажа ленты на поверхности.

Источник: http://otoplenie-expert.com/dymohody/prohodka-krovelnaya-dlya-dymohodov.html

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты».

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Источник: http://trubaspec.com/dymokhodnye/sposoby-ustroystva-pechnoy-truby-na-kryshe-doma-preimushchestva-i-nedostatki-raznykh-variantov.html

Ошибки при устройстве кровли недопустимы. Это сказывается на целостности конструкции и на ее долговечности. Своими качествами и характеристиками заслужил доверие ондулин. И если вам удалось выполнить монтаж кровельного материала, то возникает другая проблема: как вывести трубу через крышу из ондулина. Ведь в нем придется делать отверстие, которое нужно качественно загерметизировать.

На самом деле работа несложная, так как сами производители предоставляют подробную инструкцию и видео о том, как выполнить работу. С ними труба на крыше из ондулина не нарушит целостность крыши. Мы рассмотрим особенности ондулина и саму технологию выведения труб, вентиляционных или дымоходных.

Популярность кровля из этого материала получила не просто так. Ондулин – это вид кровельных материалов, относящихся к мягким, на основе битума. Внешне по форме он напоминает шифер, однако, на этом все сходства заканчиваются. Благодаря особому составу, он имеет массу преимущества и с ним легко работать. Материал делается из волокон целлюлозы, битумных композиций, минеральных компонентов, красителей и смол-отвердителей.

Что это дает? Его легко резать, он не крошится и не трескается как шифр, поэтому через сделанное отверстие легко пройдет вентиляционная или дымоходная труба. Ондулин имеет такие положительные качества:

  1. Прекрасные эксплуатационные характеристики и высокое качество благодаря составу.
  2. Производителями выпускаются дополнительные элементы: конек, ендова, уплотнительные материалы и фиксаторы. Они делают устройство кровли еще проще. Поэтому работать с кровельным материалом может каждый.
  3. Ондулин имеет небольшой вес и его просто транспортировать.
  4. Длительный срок эксплуатации, наряду со средней стоимостью, поднимает позиции продукции.
  5. Он безопасен для человека и экологически чист.
  6. Выполнять монтаж не составит труда. Фиксация выполняется посредством кровельных гвоздей, а наличие волн делает процесс еще проще. По ним можно ориентироваться.
  7. Большой ассортимент товаров, отличающихся цветом.
  8. Он подавляет шумы от дождя. Если говорить о металлической кровле, то жильцы жалуются на жуткий шум во время дождя. С ондулином это не наблюдается.
  9. Материал можно резать при помощи ножовки, монтажного ножа или электролобзика. Никаких высокотехнологичных инструментов не потребуется.

Что касается недостатков, то это средняя прочность, выгорание цвета под УФ-лучами и отсутствие защиты от огня. Так как материал мягкий, то проход трубы через ондулин сделать несложно. А благодаря дополнительным материалам, его легко сделать герметичным.

Есть некоторые правила, которых стоит придерживаться. Они связаны со свойствами материала. Профессионалы знают, что жилое здание требует выведения через кровлю нескольких труб. Это и печная труба, вентиляционный проход через крышу из ондулина, которые имеют соответствующий вес. При работе учитывается следующее:

  • ондулин, в отличие от шифера, боится огня, поэтому его нужно защитить от повышенной температуры от дымоходной трубы и искр, вылетающих из нее;
  • так как материал имеет среднюю механическую прочность, то важно создать полноценные опоры для краев. Если этого не сделать, он может деформироваться;
  • высокая температура от дымохода может размягчать материал, он теряет свою прочность.

Это нужно знать, прежде чем приступать к работе. Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы.

Есть метод упростить себе задачу. Для этого используется непросто обычная труба, а специальный фирменный переходной элемент, сделанный из полихлорвинила. В строительных магазинах, например, СТД Петрович, есть переход вентиляции на кровлю ондулин, который можно купить. А дальше процесс вывода через кровлю можно разделить по некоторым этапам.

Сначала нужно определить точку, из которой будет выведена труба через крышу ондулина. Чаще всего их размещают в последнем ряду кровельного материала. Монтаж проходного элемента в нужном месте выполняется так, чтобы его нижний край был с нахлестом закреплен на листок ондулина нижнего ряда. Этот нахлест на нижний ряд составляет 17 см.

При этом есть некоторые нюансы. Если работы выполняются по ходу укладки ондулина, то достаточно не укладывать последний ряд до конца, оставив место для проходного элемента. Если кровля уже готовая, то придется делать отверстие соответствующего диаметра и продолжать процесс.

Если выведение выполняется на этапе устройства кровли, то инструкция следующая:

  1. Проходной элемент устанавливается с нахлестом в 17 см, и прибивается к обрешетке в нижней части в каждую волну, кроме волн для нахлеста. Используются специальные гвозди для ондулина.
  2. Отмеряется следующий лист так, чтобы боковой нахлест был равен 1 волне, а свверху, те же 17 см. Лишнее отрезается электролобзиком или пилой, если говорить о резке поперек, а вдоль работа выполняется монтажным ножом.
  3. Лист прикладывается на место и закрепляется гвоздями в каждую волну к обрешетке.
  4. Собирается вент. труба ондулин, проходящая через ондулин, и устанавливается в проходной элемент.
  5. Осталось уложить последний лист, соприкасающийся с проходным элементом, также как предыдущий.

Работа сделана. Вентиляционная труба выведена через поверхность кровли ондулина. Справиться с задачей поможет подробная видеоинструкция:

  1. В выбранном месте делается отверстие под трубу.
  2. Теперь можно установить трубу через специальный фартук. Края фартука заправляются под ондулиновый лист, а зазоры в местах примыкания заделываются при помощи ленты «Ондуфлеш».
  3. Фартук прибивается к рейкам обрешетки и усиливается накладкой с внутренней части крыши.

Существует несколько правил, которых нужно придерживаться, когда речь идет о работах с дымоходной или печной трубой. Вот эти правила:

  • дымоход устанавливается ближе к коньку кровли;
  • важна высота трубы. Она должна возвышаться над коньком;
  • запрещается примыкание к трубе оконной конструкции мансардного помещения;
  • делать на кровле защитные экраны для трубы лучше из не слишком жестких материалов;
  • обустройство прохода трубы зависит от материала, используемого для дымохода.

Пожарной безопасности при выведении дымоходной трубы, уделяется особое внимание. Хоть источник огня находится низко в печи, продукты горения нагревают дымоход до внушительной температуры. В таком случае используются сэндвич трубы через ондулин. Их корпус можно увидеть на этом фото.

Это как термос, который удерживает во внутренней части горячую жидкость, при этом оставаясь холодным с внешней части. Таким образом. дымоход не нанесет вред ондулину. Что касается дымоходов из кирпича или другого материала, то они укрываются в защитный металлический кожух со слоем термоизоляции. Тогда наружная оболочка будет нагреваться не больше 30–40 градусов.

Выведение трубы вентиляции или дымохода – важная часть устройства кровли. Мы рассмотрели несколько вариантов того, как можно реализовать все на деле. Основной задачей является обеспечение качественной гидроизоляции ондулина в месте примыкания трубы. Если этого не сделать, то участок станет слабым местом всей конструкции. Туда будет проникать влага, разрушая слой утеплителя, если он есть, и всю конструкцию в целом. Поэтому следуя инструкции, важно правильно выполнить работы, чтобы не урезать эксплуатационный срок кровли.

Источник: http://2proraba.com/krysha/kak-vyvesti-trubu-cherez-kryshu-iz-ondulina.html

Устройство примыканий кровли к стенам, дымоходным трубам, мансардным окнам или парапетам — сложный момент в кровельных работах.

Эти места сопряжены с повышенным риском разгерметизации, вследствие чего крыша будет попросту протекать. В местах примыканий скапливается больше мусора и снега, увеличивается давление на конструкцию, а технология обустройства стыковки сложна и требует щепетильного отношения. Эти особенности становятся факторами риска, а потому необходим внимательный подход к устройству примыканий кровли. Технология проведения работ будет зависеть от типа примыкания и материала покрытия крыши.

Примыкание профнастила обустраивается с помощью планки (она же — фартук) и силиконового герметика. Нижняя часть планки крепится к поверхности кровли с помощью саморезов, а верхняя вставляется в специально подготовленную выемку в стене (2-3 см). Второй вариант предполагает использование двух фартуков. В таком случае верхний крепится дюбелями, нижний — с помощью саморезов, а между собой они фиксируются замковым соединением. В обоих случаях в завершение работ места соединений обрабатываются герметиком.

Важно: примыкание профнастила не должно быть плотным — необходимо оставить маленький зазор, который обеспечивает вентиляцию.

При работе с черепицей применяется алюминиевая лента. Она достаточно гибкая и может принимать форму черепицы, что позволяет установить ее сверху с достаточной плотностью. Швы крепления ленты заливают битумом, который обеспечивает полную защиту от проникания влаги.

Сегодня существует немало разновидностей алюминиевой рулонной ленты с клеевым слоем. Она используется не только для черепицы, но и для других видов кровельных материалов, в том числе мягких.

Один из самых простых и популярных методов предполагает использование эластичной мастики в сочетании с геотекстилем. Мастика наносится на поверхность крыши в месте примыкания. На нее укладывается слой геотекстиля, выполняющего армирующую функцию. Поверх него наносится повторный слой мастики. Между нанесением слоев должно пройти минимум 3 часа (для затвердения мастики), но не более суток. Благодаря тому, что мастика выдерживает большие диапазоны температур, этот способ подходит и для устройства примыкания кровли к трубе.

Также для мягкой кровли может использоваться рейка примыкания. В таком случае кровельный материал заводится на стену на высоту 15 см, а на него устанавливается планка, которая крепится на дюбеля или в подготовленную штрабу. Для предотвращения прорыва мягких материалов в угол стыка стены и крыши устанавливают треугольный брус, который делает переход более плавным.

Примыкание кровельного материала к трубе — самое слабое место, особенно с верхней стороны. Здесь скапливается снег и дождевая вода, поэтому так важно обеспечить их отвод. Наиболее надежный вариант — обустройство специального стального фартука с отбортовкой и так называемым галстуком — желобком, по которому стекает скопившаяся вода. Стальной фартук изготавливается из материалов, аналогичных кровельным. Зачастую производители включают такие элементы в комплект поставки (оклад для дымохода и мансардных окон). Фартук крепится к трубе на планку, края которой необходимо завести в специально подготовленные штробы. Конечно, остается вариант с герметиком, но он считается менее надежным, поэтому лучше проштробить трубу.

В случае с круглыми дымоходными трубами самым простым и надежным вариантом стали готовые системы, состоящие из гофрированной резины и стильной окантовки. Такая конструкция просто устанавливается на кровлю вокруг трубы, а места стыков обрабатываются герметиком.

Таким образом, при выборе способов устройства примыкания кровли необходимо учитывать всю совокупность факторов — тип примыкания, кровельный материал, доступные технологии. При этом зачастую трудоемкие варианты оказываются наиболее надежными, тогда как экономия времени и денег заставляет возвращаться к вопросу целостности крыши уже через несколько лет. Конечно, есть и легкие способы (например, мастика для мягкой кровли), но если нет возможности их использовать, лучше доверить работу профессионалам, либо же приготовиться к трудоемкому кропотливому процессу самостоятельного монтажа.

Источник: http://mvlife.ru/stroitelstvo/krovlya/ustrojstvo-primykanij-krovli.html

Комментарии

Комментирование отключено.
