На сегодняшний день свайные фундаменты пользуются большой популярностью на российском строительном рынке. Существует несколько основных типов свайных фундаментов, каждый из которых имеет свои отличительные черты. В этой статье мы постараемся рассмотреть основные типы свайных фундаментов, изучив их преимущества и недостатки.

Для данного вида свайного фундамента характерна такая технология монтажа, как метод забивания свай. Это метод за счет своей уникальной структуры обеспечивает быстрое выполнение строительных работ, однако он не подходит для применения с винтовыми и буронабивными свайными фундаментами.
Также стоит отметить, что использование этого фундамента позволяет значительно понизить производственный период монтажа фундамента здания – что в свою очередь повышает надёжность устанавливаемой конструкции и длительность ее эксплуатации. К отличительным чертам данного типа свай специалисты также относят: простоту монтажа свайного фундамента, отсутствие дополнительного обслуживания фундамента на протяжении длительного времени эксплуатации и повышенную жёсткость установки.

К разрушению основания фундамента может привести увеличенные силы погружения свай – так называемый ложный отказ прочности свайного фундамента. В таком случае продолжать дальнейшие строительные работы не представляется возможным. Приходится ликвидировать погруженные в грунтовые породы сваи (точнее только погруженную их часть) и проводить меры п восстановлению необходимой несущей способности свайного фундамента. Если после выполнения вышеописанных действий добиться результата не удалось, то специалисты рекомендуют вмонтировать дополнительное тело сваи – чтобы добиться необходимой несущей способности свайного фундамента в определенном месте залегания грунтовых пород.

Метод забивания свай, который лежит в основе данного вида свайного фундамента, имеет ряд отличительных характеристик. К ним можно отнести высокую степень понижения маслоемкости и большая несущая способности фундамента, в частности на один куб сваи предлагаемых тут. Такие результаты достигаются за счет уникальных технических и эксплуатационных свойств метода: при использовании данной технологии проводится уплотнение грунтовых пород в непосредственной близости от свай – как результат высокая несущая способности и низкая стоимость этого вида свайного фундамента.

Винтовые сваи, как один из видов свайного фундамента, имеют как преимущества, так и недостатки эксплуатации. Отметим, что винтовые сваи – это самый популярный на сегодняшний день вид фундамента (его применяют при строительстве жилых комплексов, загородных домов и нежилых строительных объектов). Сами по себе винтовые сваи – это единичная труба с толстыми стенками из прочного, жесткого материала – на ее конце располагается несколько специальных лопастей (может быть и одна лопасть в редких случаях).

В винтовых сваях используется технология вкручивания основания фундамента. Лопасть является отличной защитой и опорой будущего строительного объекта. Весь вес строительного объекта передается на фундамент, то есть на его опорную часть – лопасти. Именно поэтому отличительной чертой данного типа свайного фундамента является высокая надежность, долговечность и устойчивость к частым механическим воздействиям. Однако единственным, наверное, минусом винтовых свай можно назвать их высокую стоимость по сравнению с железобетонными сваями.

Можно ли устанавливать автоматику на распашные ворота: особенности, преимущества Автономная канализация для дома и варианты ее организации Организация пространства идеальной кладовой путем изготовления стеллажей и полок Роза в стекле — уникальный подарок, который не оставит равнодушным

Дом из бруса имеет немало преимуществ, но площадь строения ограничена, поэтому стоит заранее задуматься над планировкой комнат. С помощью составленного проекта можно оптимизировать пространство, избежать переделок по окончанию работ, и сэкономить бюджет. Есть готовые варианты типовых проектов дома, которые можно использовать при строительстве. Достаточно внести небольшие изменения, с учётом индивидуальных пожеланий.

Строительные бытовки широко применяются в различных областях, особенно популярны бытовки в строительстве и частном хозяйстве. Бытовку можно использовать для хранения инструментов, рабочего инвентаря, а также в качестве временного жилья для строительных бригад. Где ещё применяют строительные бытовки, в чём особенности и преимущества сооружений, далее рассмотрим более подробно.

Источник: http://stroidom-shop.ru/pravila/harakteristika-svaynyih-fundamentov-ih-preimushhestva-i-nedostatki.html

Случилось так, что технология возведения бунгало сильно заинтересовала отечественных специалистов. Уж очень неожиданной была мысль собирать опоры из столбов, дополненных винтовой лопастью и проушинами. Наши девелоперы, оценив свайно-винтовой фундамент, плюсы и минусы коттеджей со свободным основанием, решили усиливать базовые элементы, расширять схему вычислений. Изменения происходят до сих пор и делают методику довольно дорогой. Особенно поражает цена с установкой, обустройством отмостки, отделкой цоколя. Хотя не менее, чем те преимущества, которые при этом обещают:

  • доступность комплектов;
  • наличие детальной инструкции;
  • простота воплощения.

Впрочем, в данном случае правильнее все же будет начать наше исследование с минусов.

Свайно-винтовой фундамент обязывает использовать имитацию бруса

Некоторые российские исполнители скрывают, что технология свайно-винтового фундамента разработана с целью ускорения строительства малоэтажных домов. Ограничение для системы труб по весу (на длительный период) составляет 9-10 т. Речь о вариантах, строение и технические характеристики которых считаются стандартными. Усадка таких моделей будет относительно высокой, даже если мастера примут во внимание плюсы и минусы почвы, климата, времени года. Отсюда запреты на:

  • применение термопанелей;
  • усиление кровли;
  • использование тяжелых материалов (классический винтовой фундамент проседает под кирпичными сооружениями, срубами).

Деформация небольшая, однако износ все равно ускоряется. Стержни постепенно растрескиваются, чуть сминаются. Лопасти, благодаря которым установка заканчивается за 2-3 дня, при ввинчивании гнутся. Через поврежденные зоны внутрь столба проникает ржавчина. Тогда-то бывшие счастливые клиенты перестают оставлять на форумах восторженные отзывы, начинают нервно советоваться со старожилами. Последним на практике известны трудности и цена корректировок, источники неприятностей. Обязательно найдется три-четыре знатока, которые, рассказывая, как утеплить фундамент на винтовых свая, укажут конкретные причины:

  • стволы металлические, холод через них легко проникает;
  • подпол открыт, ветер тут гуляет;
  • влага задерживается в основании, сырость усугубляет.

Когда в курилках интернет-ресурсов обсуждается свайно-винтовой фундамент, плюсы и минусы называются разные. Исполнители, заинтересованные в росте продаж, ярко описывают преимущества; заказчики красноречиво говорят о негативных свойствах. Все согласны только в том, что через 25-30 лет свайно-винтовой контур разбалтывается. Перекрытия теряют опору, немного перекашиваются. Со временем винтовой фундамент становится подвижным, кривым, результатами чего являются:

  • появление на стенах щелей, через которые уходит тепло;
  • смещение крыши (ледяная влага проникает на чердак);
  • нарушение герметичности пола.

Безусловно, похожие недостатки при традиционном подходе тоже возникают достаточно часто. Однако они менее заметны, ведь сохранить микроклимат помогают пристройки, деревья. Здесь этих факторов нет. Не зря профессиональные видео, которые поясняют, как смонтировать винтовой фундамент своими руками, всегда снимаются на обширных и чистых участках. Когда же заказывается полноценная установка свайно-винтового фундамента, цена формируется с учетом трудозатрат на снос служб, корчевку деревьев. Получается значительная сумма. Плюс стоимость утепления. Хорошо, есть моменты, за счет которых цена может быть снижена.

В технологии, по которой создается винтовой фундамент, плюсы и минусы уравнивает экологичность. Первоначальный этап состоит только в рытье разметочных ямок. Поэтому тем, кто оставляет заявки на свайно-винтовой фундамент, цены подготовительных мероприятий кажутся скромными. При вкручивании лопастей целостность почвы нарушается незначительно. А известно, что установка контура без особого воздействия на грунт обеспечивает три выгодных момента. Это:

  1. стабилизация водно-теплового состояния условного подпола;
  2. сохранение относительно высокой температуры почвы;
  3. хорошая восприимчивость земляного полотна к утеплению.

Когда рассматривают плюсы и минусы дома на сваях, вспоминают прежде всего о том, что свайно-винтовой фундамент благоприятствует масштабным планам

Компоненты свайно-винтовой системы соединяются посредством сварки. Купить сварочный аппарат реально на паях, управляться с ним несложно. Да и сервисные центры безропотно идут на компромисс: в прайсах большинства компаний дается и цена с установкой, и стоимость исключительно комплекта свай. Возможность самостоятельного монтажа компенсирует недостатки, связанные с открытостью, неэстетичным внешним видом. Сэкономив на услугах мастеров, проще выделить достойные средства на решение вопроса, как утеплить свайно-винтовой фундамент и сохранить его функциональность.

Свайно-винтовой фундамент позволяет фантазировать на тему утепления

Меньше сложностей — шире перспективы укрепления, которое делает конструкцию на винтовой основе по-настоящему комфортабельной. Грамотно судить о нем позволяют отзывы домовладельцев, отчеты мастеров. На форумах хвалят и ругают винтовой фундамент, четко поясняя, какие плюсы и минусы имеют различные проекты. Непременно подчеркивают, что здесь разрешено:

  • осуществлять засыпку песком, черноземом, галькой, керамзитом;
  • обтягивать низ сооружения геомембраной, полиэтиленовой пленкой;
  • забивать пространство ЦСП, закладывать его кирпичами, пеноблоками;
  • заливать основание битумом, жидкой резиной.

На фоне универсальности еще привлекательнее выглядит изменяемая стоимость. Причем варьируется даже цена с установкой, которая слабо поддается корректировкам. Железные опоры стоят меньше стальных. Приобретение литых стержней не так ударяет по карману, как покупка сварных. Цифры разнятся, технические характеристики отличаются немногим. Вкручивание руками, на котором строится упрощенная технология свайно-винтового фундамента, обходится без больших затрат, но отнимает драгоценное время. Механическое ввинчивание гарантирует скоростной монтаж, однако заставляет раскошелиться.

В каждом подходе есть свои плюсы и минусы, которые давно выявили независимые тестировщики. Особенность ситуации: все недостатки и достоинства трудно назвать чистыми. Разрешили бы нормы ставить кирпичные и брусовые коттеджи на винтовой фундамент, цена с установкой поднялась бы до небес, денег на утепление категорически бы не хватало. Сейчас же бюджет без проблем распределятся относительно равномерно. Стань сваи вечными, способными без участия человека вечно держаться в земле, домовладельцы экономили бы на капремонте. Опасная тенденция. Экологичность же всегда неоднозначна. С одной стороны, обеспечивает безопасность для здоровья, с другой, — снижает надежность структуры.

Источник: http://teplolivam.ru/yteplenie/fundament/svajno-vintovoj-fundament-plyusy-i-minusy.html

Фундамент – основа любого капитального строения, от качества его обустройства зависит прочность и целостность возведенной на нем постройки. В тех случаях, когда природные свойства грунта не позволяют использовать обыкновенный вид опоры, используется свайная конструкция. Перед началом любого строительства важно знать, как правильно возвести свайный фундамент своими руками. Пошаговая инструкция, видео ролики и общее описание процесса помогут вам в этом.

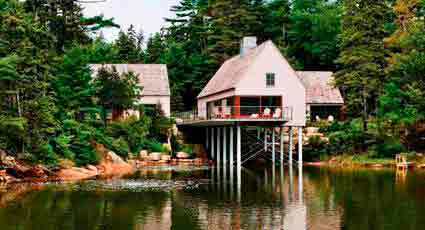

Свайно-винтовой фундамент идеально подходит для построек на берегу

Свайный фундамент применяется при возведении промышленных и жилых объектов, его можно использовать при постройке многоэтажных зданий даже на слабых грунтах. Такой фундамент позволяет значительно сократить процесс устройства подвальных помещений или полностью исключить данные строительные работы из расходной сметы. Основные причины для возведения свайного фундамента следующие:

  • слабый верхний грунтовой слой. Подобные грунты могут содержать перегной, торфяную примесь, песок, глину. Наличие большого количества воды в почве делает ее плывуном. Такие природные условия создают необходимость переноса нагрузки сооружения на более плотные и глубинные грунты;

Устройство свайного фундамента с ростверком

  • повышенная плотность грунта. Применяя свайный фундамент можно уменьшить объем земельных работ. Также снизятся расходы на подготовку: рытье котлована, наем грузового транспорта, вывоз выкопанного грунта, засыпку, закупку бетона и другое.

Свайный фундамент имеет несколько разновидностей: свайно-ростверковый, свайно-винтовой, свайно-ленточный. Преимущества и недостатки есть у каждого вида, рассмотрим их более подробно.

Применение свайно-ростверкового основания имеет как положительные, так и отрицательные стороны. Преимущества такого фундамента:

  • позволяет производить строительство практически на любом виде почв;
  • повышенная устойчивость;
  • увеличенная несущая способность (позволяет удерживать кровли и стены с довольно большим удельным весом);
  • экономичность (не нужно использовать готовый раствор, можно изготовить его самостоятельно);
  • монолитность основания дает возможность осадки всей конструкции в случае усадки грунтов;
  • не требует специальной подготовки строительного участка (снижение расходов за счет сокращения трудоемких работ);
  • обеспечение естественного проветривания всей нижней плоскости строения (уменьшается влажность, устраняется конденсат);

Бурение грунта для погружения каркаса сваи

  • безопасность (снижается риск затопления в случае паводков);
  • быстрота возведения;
  • высокая скорость строительства.

Важно! Возведение фундамента на сваях требует точности в расчетах и соблюдения технологии строительства. При перегрузке тоннажа опоры есть большой риск разрушения здания в будущем.

Недостатки свайно-ростверкового фундамента:

  • невозможность возведения свайно-ростверкового фундамента на каменистых грунтах;
  • трудоемкость установки основания при горизонтальном смещении грунта;
  • достаточно высокая цена свайно-ростверкового фундамента, которая намного превышает стоимость других вариантов;

Стальные трубы с наконечниками и лопастями для свайно-винтового фундамента

  • невозможность постройки подвального или цокольного помещения (подобный вид фундамента применяется исключительно для легковесных и средне-весовых сооружений);
  • точность расчетов (ошибки при вычислении приведут к деформации опор и образованию трещин в доме). Заказать расчет свайно-ростверкового фундамента у специалистов стоит недешево. Следовательно, и общая цена работ значительно возрастет.

Данная технология известная еще с прошлого века, поэтому ее плюсы и минусы давно изучены. Преимущества:

  • низкая цена свайно-винтового фундамента, которая в разы дешевле монолитного или плиточного;
  • высокая скорость возведения (отсутствует необходимость в выравнивании грунта или рытья траншей);
  • минимальное нарушение структуры почвы;
  • отсутствие вибрации (возможность строить здания рядом с памятниками архитектуры, монументами, вековыми деревьями);

Схематическое изображение свайно-винтового фундамента

  • рекомендован для установки на болотистом грунте, берегах водоемов (идеальный выбор для строительства причала);
  • полная независимость от погодных условий;
  • многократность использования конструкции;
  • монтажные работы проводятся при минимальных затратах (физических, технических).

Недостатки свайно-винтового фундамента:

  • опоры сильно подвержены коррозии (для изготовления используется железные сплавы);
  • недолговечность;
  • непрочность конструкции;
  • невозможность использования пространства под домом (категорически запрещается строить цокольный этаж или подвал).

Схема свайного фундамента с ростверком

Довольно распространенный вид фундамента, который также имеет свои специфические особенности. Преимущества свайно-ленточного фундамента:

  • можно возводить на участках со сложным земельным рельефом;
  • экономичность (минимальное количество задействованной техники и людских ресурсов при возведении конструкции);
  • способность выдерживать слабые толчки и подвижки грунта;
  • сваи можно сделать самостоятельно, используя лишь подручный материал;
  • быстрота возведения.

Статья по теме:

Сколько стоит фундамент под стоящий дом: расчет, стоимость и порядок работ. Типы и разновидности фундаментов. Как заливать фундамент под дом своими руками, фото и видео процесса.

Недостатки свайно-ленточного фундамента:

  • необходимость проведения подробных геодезических измерений;
  • индивидуальный расчет длины, толщины и глубины каждой сваи;
  • невозможность создания подвала;
  • обязательное проведение работы по утеплению подполья;
  • применяется исключительно для строительства невысоких зданий (максимум три этажа).

В настоящее время стоимость любых строительных работ возросла в разы. Поэтому многие хозяева решают проблему возведения фундамента собственными силами и всевозможными подручными средствами. Рассмотрим детально главные моменты возведения трех видов свайного фундамента.

Монтаж кронштейна, связывающего сооружение со сваей

Данная разновидность фундамента имеет характерную конструкцию бетонного основания. В нем закрепляется балка, которая выливается из бетона и укрепляется армированными элементами. Это единая система, состоящая из опор (свай) и ростверка.

Опорную функцию выполняют столбы округлой или прямоугольной формы. Столбы погружают на специально рассчитанную глубину. Именно на них удерживается вся весовая составляющая здания. Ростверк – это монолит, объединяющий все установленные сваи.

Свайно-ростверковый фундамент вполне можно возвести самостоятельно, ведь нет необходимости вынимать грунт. Для того чтобы вогнать опоры в землю используются специальные вдавливающие устройства. После окончательной установки свай, их обрезают на одном уровне. Затем проводят общее соединение ростверком, который обеспечивает равномерную нагрузку на каждую отдельную опору.

Свайно-винтовой фундамент в разрезе

Фото свайно-ростверкового фундамента покажет его гораздо лучше, чем любое подробное описание. Зачастую, основой опор являются металлические трубы полые изнутри. Это делает их более легкими по сравнению с другими видами свай. Их проще забить на значительную глубину. Чтобы усилить устойчивость – внутрь заливается бетон.

Важно! Ростверк в данном случае служит надежным и жестким основанием для следующего этапа строительства — кладки стен.

Ростверк можно выполнить двумя способами:

  1. Собрать из железобетонных элементов.
  2. Залить монолитную ленту.

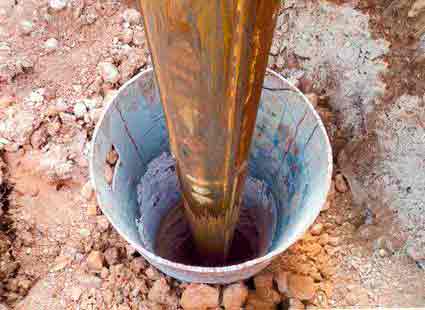

Процесс ввертывания бурового долота и закачивания жидкого бетона под давлением

Для возведения фундамента своими руками лучше выбрать второй способ – монолитный ростверк. Это намного облегчит задачу по заливке бетона. Установка увесистых железобетонных блоков потребует дополнительной рабочей силы и техники. Последовательность действия такова:

  • предусмотрите небольшое пространство между поверхностью земли и нижней границей ростверка. Это поможет предохранить всю конструкцию от вспучивания;
  • нанесите разметку будущего местонахождения свай;
  • пробурите скважины и установите сваи;
  • сверху следует уложить опалубку;
  • внутри опалубки монтируют арматурный каркас. Необходимо, чтобы он был полностью погружен в бетонный раствор. Для этого под самые нижние прутки следует подложить небольшие бруски;

Тщательно обработанную от коррозии винтовую сваю можно использовать повторно

  • выступающие из опоры прутья нужно соединить с ростверочным арматурным каркасом. Это обеспечит основанию большую надежность и прочность;
  • после этого ростверк можно заливать бетоном. Бетонирование производят послойно, чтобы избежать появления воздушных карманов.

Чтобы правильно выбрать вид фундамента, нужно исходить из примерного веса будущего дома. Свайно-ростверковый фундамент обладает достаточно высокими ограничениями по нагрузке, поэтому подходит как основание для строений из газобетона, щитовых и каркасных домов. Не рекомендовано использовать этот вид фундамента для высотных зданий из-за низкой сопротивляемости опрокидывающим нагрузкам, возникающих на подвижных грунтах. Оптимальным вариантом считается использование свайно-ростверкового фундамента под газобетон.

Полезный совет! Ширина ростверка должна немного превышать ширину стен будущего строения. Это добавит зданию устойчивости.

Общее количество свай и их шаг рассчитан для строительства одноэтажного здания, имеющего размер 7х7 м.

Приблизительный вес расходных материалов (крыша, брус, облицовка и т.д.) составляет 25000 кг.

Полезная нагрузка: 7х7х150 (принятое значение для жилых помещений) = 7350 кг.

Снеговая нагрузка: 7х7х180 (константа) = 8820 кг.

Расчет общей массы нагрузки на фундамент: 25000+7350+8820 = 41170 кг.

Данную величину необходимо умножить на коэффициент надежности 1,1. Получаем 45287 кг.

Теперь осталось разделить полученную величину на размер нагрузки, приходящийся на одну сваю (например, винтовую): 45287/2000 = 22,6435. После округления, получаем 23. Такое количество опор вам понадобится. Шаг установки – 1,2 м.

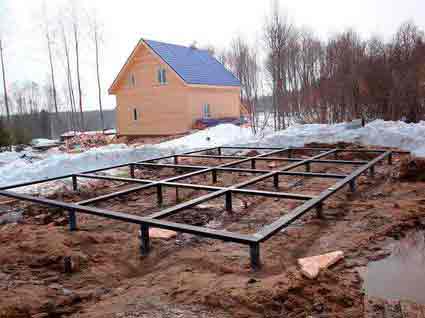

Фундамент на винтовых сваях с металлическим ростверком

Если участок, на котором вы решили строить дом, имеет сложный рельеф, то вам целесообразнее использовать свайно-ленточный фундамент. Состоит он из ленты (ростверка) и свай. Технология возведения данного вида фундамента не отличается особой сложностью, поэтому может быть выполнена и своими руками. Чтобы выполнить данную работу, соблюдайте следующие правила:

  • сделайте разметку. Для этого вбейте прутья по углам будущего строения и натяните между ними шнур;
  • определите месторасположение свай;
  • выройте котлован под ленту;
  • пробурите на его дне отверстия для свай;
  • установите в вырытые ямы асбоцементные трубы, засыпав в них примерно 30 см песка;

Свайно-ростверковый фундамент обычно применяется на рыхлых, водонасыщенных грунтах

  • обустройте тщательную гидроизоляцию свай с помощью рубероида;
  • установите в каждую трубу несколько металлических прутов. Пруты должны возвышаться над поверхностью грунта на 20 см;
  • каждую трубу залейте бетоном, избегая появления воздушных карманов;
  • после того как бетон застыл, устанавливают ленту. Для этого дно конструкции выкладывают брусками толщиной в 5 см. Затем производят монтаж специальной сетки. Элементы сетки надежно связываются с элементами арматуры опор;
  • устанавливается опалубка (деревянные щиты, которые укрепляются подкосами и распорками). Опалубка должна немного превышать высоту будущего цоколя;

Полезный совет! Чтобы придать дополнительную надежность стенкам опалубки, закрепите их вбитыми в грунт кольями (с внешней и внутренней стороны). Верхушки кольев следует прочно связать проволокой.

  • бетонирование. Заливать бетон нужно с периодической трамбовкой, не оставляя пустых мест.

Под фундаментом располагается песчаная подушка – простой слой песка

Согласно отзывам, свайно-винтовой фундамент лучше использовать для строительства жилых и нежилых помещений на влажных почвах.

Рассчитаем количество необходимых свай на примере. Исходные данные:

  • диаметр сваи – 40 см;
  • расчётная масса дома – 80 т;
  • несущая способность грунта – 5 кг/см2.

Нагрузка на одну сваю: 3,14 (неизменное значение) х 1600 (диаметр в квадрате) = 5024.

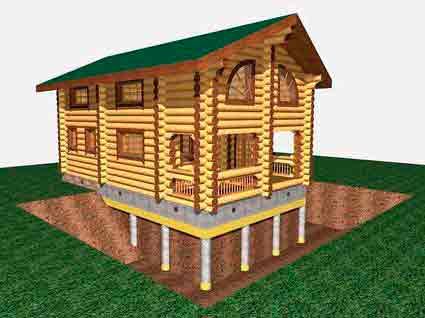

Графическое изображение дома на свайном фундаменте

Полученную величину разделим на 4 (постоянное число) и умножим на величину несущей способности грунта: 5025/4 х 5 = 6280.

Необходимое количество свай: 80т/6280 = 12,738. Округляем полученное значение.

Помните, что для правильного возведения свайного фундамента, расчет количества свай является необходимостью. Ошибочные расчеты приведут к появлению трещин в доме и постепенному разрушению его стен.

Армирование ленты свайно-ленточного фундамента

Для строительства дома без цоколя и подвала следует остановить свой выбор на винтовом фундаменте. Он представляет собой сваи, которые вкручиваются в землю как винты. Не рекомендуется для грунта, содержащего твердые породы. Как правильно устанавливать сваи винтовые для фундамента своими руками – видео ролик покажет более наглядно. Такой видеоматериал можно легко найти в интернете. Процесс возведения состоит из следующих этапов:

  • определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки винтовых свай для фундамента делается по формуле: площадь дома х (40+15хВ), где В – высота фасадной части здания;
  • делаем разметку на земельном участке с помощью кольев и шнура;

Перед началом работы необходимо выполнить разметку свайного поля

  • пробуриваем ямы для свай. Их диаметр должен быть немного меньше, чем диаметр лопастей сваи;
  • устанавливаем опоры;

Полезный совет! Обязательно пользуйтесь уровнем, чтобы соблюдать строгую вертикальность установки. Если опора будет не ровной – фундамент не выдержит нагрузки.

  • излишнюю длину свай убирают с помощью болгарки;
  • к обрезанному краю опоры приваривают площадку из стали. На нее крепится металлический швеллер.

Бурение скважины под сваю

Ростверк – это та часть фундамента, которая возвышается над поверхностью грунта. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используют железобетонные или металлические балки, которые объединяют сваи в единую конструкцию. Чтобы правильно соорудить ростверк, необходимо соблюдать следующую последовательность:

  • возводится опалубка;
  • укладывается арматура. Ее тщательно укрепляют, чтобы избежать возможного смещения;
  • заливается бетон. Следите, чтобы не было утечки за пределы опалубки;
  • из бетона выпускается воздух. Делать это нужно при помощи обычного штыря;

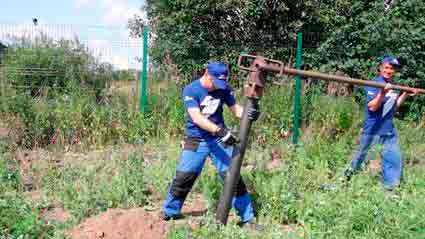

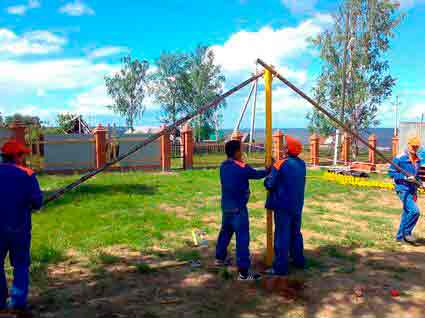

Ручной процесс завинчивания винтовых свай

  • готовому ростверку дают время застыть. Для этого его накрывают полиэтиленовой пленкой. На протяжении недели необходимо периодически снимать полиэтилен и поливать конструкцию;
  • затем убирают опалубку. Ростверк проверяется на соответствие размерам и форме.

Чтобы построить прочный и надежный дом, нужно качественно обустроить его основание. Перед началом строительства внимательно ознакомьтесь с первоосновами закладки здания и основными правилами монтажа. Соблюдая все необходимые технологии, вы прекрасно справитесь с самостоятельным возведением фундамента.

Источник: http://remoo.ru/fundament/svajnyj-fundament-svoimi-rukami-poshagovaya-instrukciya-video

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

  1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
  2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
  3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
  4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

  • инженерно-геологический анализ грунта;
  • определение типа свай для фундамента;
  • подробный чертеж плана дома с указанием всех деталей строения;
  • расчет нагрузки на фундамент;
  • чертеж подземной части;
  • установка свай;
  • расчет и заливка ростверком;
  • установка цокольного этажа;
  • расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Основными плюсами фундамента на винтовых сваях являются:

  • доступная цена;
  • скорость работы;
  • возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

  • закладка практически в любой грунт;
  • независимость от времени года.
  • производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

  • подверженность коррозии при нарушении защитного слоя стальной трубы;
  • невозможность монтажа в скалистых местах;
  • проблематичность установки вблизи других строений;
  • потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

  • доступная цена;
  • возможность установки своими руками;
  • быстрота монтажа;
  • надежность — почти не дает усадки.
  • строгий расчет ростверка свайного фундамента;
  • используется только под легкие постройки;
  • влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

Источник: http://remoo.ru/stroitelstvo/svajnyj-fundament-plyusy-i-minusy

Сооружение фундаментов из винтовых свай (СВФ) используется в строительстве давно. Технологии отработаны, материалы подобраны, но большой популярности этот вид фундаментных конструкций все же не получил. Чаще всего фундамент на винтовых сваях используется на ненадежных грунтах: пучинистых, с подтоплением, болотистых, подвижных, плавающих и на участках с неровным рельефом.

Потому что в основе технологии сооружения этой конструкции лежит свая из металлической трубы, на конце которой есть бур с лопастями. Так вот этот бур вкручивается до тех пор, пока под ним не образуется прочная и надежная подушка из спрессованного грунта.

Он будет уплотняться до тех пор, пока не достигнет прочных пород, где невозможно будет проводить бурение. При этом необходимо учитывать, что винтовые сваи под фундамент вкручиваются ниже уровня промерзания грунта. Что очень важно для строительства дома на ненадежных видах грунтов.

Установка свайно-винтового фундамента производится строго под всеми стенами дома. В углах постройки сваи вкручиваются обязательно. При этом используется как ручной вид вкручивания, так и механизированный. На качество конечного результата выбранная технология не влияет. Потому что после формирования плотной подушки под буром дальнейшее вкручивание в грунт сваи бесполезно. Добавим, что второй способ, по отзывам специалистов, увеличивает стоимость работы.

Второй этап установки – подрезка концов свай по одному горизонтальному уровню. Это делается при помощи болгарки. Здесь важно точно определиться с высотою фундаментной конструкции и грамотно провести подгонку размеров под единый уровень обрезки.

Этап номер три – заполнение свайных труб цементным раствором. Это делается не для того чтобы увеличить прочность опорного столба, а чтобы удалить воздух изнутри полости трубы. Ведь воздух в купе с влажностью – это активные коррозионные нагрузки на металл, что приводит к сокращению срока службы винтового фундамента.

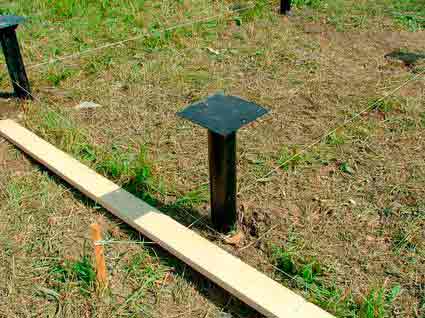

Четвертый этап – это приваривание оголовков. По сути, это металлические пластины прямоугольного сечения, которые становятся основной для сооружения ростверка. Для дома из бруса устанавливаются оголовки с перфорацией для крепления к ним бруса. Для установки металлического ростверка в виде швеллера или двутавра привариваются пластины без отверстий.

В первую очередь определяется тип грунта на строительном участке. Затем уровень промерзания почвы. На основании этих данных выбираются размеры элементов винтового фундамента, а также глубина их заложения. Диаметр свай в основном зависит от веса самого дома.

Подсчитать его самостоятельно, по отзывам непрофессиональных строителей, невозможно, поэтому рекомендуется приобретать сваи из трубы диаметром 108 мм. Что касается глубины заложения, то она должна быть в пределах 2-2,5 м. Хотя лучше точно узнать уровень промерзания земли. При этом надо учитывать, что длина сваи для фундамента выбирается с учетом ее выступа над поверхностью грунта.

Расстояние между сваями винтовыми также зависит от нагрузки строения. Чем больше вес здания, тем меньше шаг установки. Но этот размерный показатель не должен превышать 3 м. Именно по этим размерам на участке проводится разметка под опоры винтового фундамента.

Сам точный расчет фундамента на винтовых сваях непрост. Здесь придется учитывать большое количество показателей, характеристик и других факторов. Поэтому расчетами занимаются проектировщики.

Монтаж свайно-винтового фундамента проводится поэтапно, и начинать надо с угла строения. Перед тем как вставить в грунт сваю, рекомендуется на земле сделать ямку глубиною 30 см. Это своеобразная направляющая. Сделать ее можно лопатой, но лучше садовым буром.

Само вкручивание, если оно проводится вручную, требует наличие трех работников: двое занимаются вкручиванием, вращая сваю за рычаги, один смотрит – правильно ли труба входит в грунт, имеется в виду вертикально. При этом этот работник отслеживает глубину погружения.

Таким способом устанавливаются все опоры по нанесенной разметке. На этом монтаж фундамента на винтовых сваях не заканчивается. Необходимо выступающие края труб подрезать под один уровень. Для этого между угловыми элементами винтового фундамента натягиваются прочные нити на уровне высоты установки ростверка. Нить выставляется по горизонтали с помощью уровня, она четко покажет на промежуточных опорах уровень отрезки.

  1. Болгаркой отрезали выступающие концы свайных опор.
  2. Залили внутрь бетонный раствор. Как уже говорилось, это не считается усилением свайно-винтового фундамента.
  3. Приварили оголовки.

На этом можно считать, что монтаж свайно-винтового фундамента закончен. Считается ли сооружение ростверка продолжением монтажных работ. Наверное, да. Потому что по правилам строительства, и это доказывают отзывы опытных строителей, в конструкцию свайных и винтовых фундаментов ростверк входит, как часть сооружения. Поэтому сверху укладывается металлический или деревянный ростверк. Первый приваривается к оголовку, второй крепится к нему болтами или анкерами.

Вот такая несложная пошаговая инструкция сооружения винтового фундамента своими руками. Но владельцев домов волнуют и другие вопросы, касающиеся этой фундаментной конструкции. К примеру, надо ли проводить утепление фундамента на винтовых сваях. Все зависит от хозяина дома. Утепляют обычно полы, но иногда промежутки между опорными столбами заполняют отделкой. К примеру, можно обшить кирпичом.

От этого срок службы свайной конструкции не увеличится, просто придается дому более презентабельный внешний вид. И защищается от низких температур пространство под полом. Перед тем как утеплить фундамент таким способом, надо провести ряд мероприятий, касающихся сооружения основания под кирпичную кладку и привязку отделки к самим сваям. Поэтому перед тем как утеплить свайно-винтовой фундамент, надо под кирпичи заложить небольших размеров бетонную основу.

Говорить о плюсах и минусах свайно-винтового фундамента надо с позиций простоты технологии и надежности самой конструкции, а также на основании отзывов. Поэтому сначала о достоинствах, потом о недостатках.

  • Сокращение продолжительности возведения дома. Нет необходимости ждать, когда просохнет бетон. Соорудили фундамент, тут же на него можно укладывать стеновые материалы.
  • Снижение стоимости строительства. Фундамент на винтовых сваях, своими руками сооруженный, обойдется в несколько раз дешевле, чем тот же бетонный.
  • Экономия на проведении строительных операций. Монтаж свайно-винтового фундамента не требует присутствия тяжелой техники, потому что сваи диаметром до 133 мм можно вкручивать вручную. При этом качество проводимых работ будет не ниже, если использовать механизированный способ. Стоимость аренды техники обойдется в копеечку.
  • Практически никаких требований к прочности грунта.
  • Возможность возведения здания в стесненных условиях городской застройки.
  • Если требуется реконструкция фундамента на винтовых сваях, к примеру, его расширение, то никаких проблем это не вызывает. Надо просто строго по проекту реконструкции добавить несколько опор и соединить их ростверком с уже существующей конструкцией.
  • Строительство на сваях – это идеальный вариант для возведения деревянных домов, щитовых, каркасных и из пенобетона. Проветриваемое подполье – отсутствие влаги, что благоприятно влияет на выше обозначенные материалы, особенно на пенобетонные. Проводимая теплоизоляция фундаментного цоколя не станет препятствием для проветривания, если грамотно продумать систему вентиляции. Хотя с утепленным подпольем проблем больше.
  • По сравнению с бетонными конструкциями свайно-винтовую легко отремонтировать.
  • Нет необходимости использовать технологию железения бетонных поверхностей, проводить сложную гидроизоляцию и армирование. Все эти этапы увеличивают лишь стоимость работ.

К недостаткам можно отнести:

  • Меньший эксплуатационный ресурс по сравнению с бетонными конструкциями.
  • Нельзя использовать эту разновидность, если рядом с домом проходит железная дорога, сооружена электрическая подстанция или проложена ЛЭП.

Недостатков меньше, но первая из них сводит на нет усилия, связанные со строительством дома из пеноблоков, кирпичей или других тяжелых материалов. Ведь такие дома строятся на века. А СВФ прослужит всего 50 лет, даже укрепление не поможет.

Сегодня многие компании предлагают проводить ремонт фундаментов винтовыми сваями. Имеется в виду бетонных фундаментов. Не самый простой процесс, но эффективный и по стоимости не очень дорогой. При всех своих недостатках, он оказался реальной возможностью исправить дефекты бетонных конструкций.

Кстати, в этом случае используется та же технология установки винтовых свай. Никаких дополнений или изменений. Единственное, что требуется, это точно рассчитать под дом количество опор.

И последнее. Нужна ли отмостка для свайного фундамента (своими руками заложенного)? Этот строительный элемент нужен для любых видов фундаментов. Ведь его основное назначение – отвод атмосферных осадков от участка, где залита фундаментная конструкция.

Источник: http://noow.ru/fundament/na-vintovyh-svayah.html

Винтовые сваи далеко не технология XXI века, как иногда пишут. Они известны с древности. Первые документальные свидетельства их применения в инженерных частях французской армии относятся в наполеоновским войнам. Впервые винтовая свая запатентована в 1838 г. в Великобритании Александром Митчеллом. Надо сказать, что британский патент не является документом, утверждающим приоритет, он лишь закрепляет за автором право на коммерческое использование данной конструкции в пределах Британской империи.

В России, где места под застройку и подъездные пути хватало, а несущая способность грунтов на большей части территории невелика и стабильна, винтовые сваи не применялись до революции. Внедрение в строительство фундаментов на винтовых сваях началось только с освоением районов, расположенных в зоне вечной мерзлоты. Если ее нарушить земляными работами, то образуются кратеры протаивания, в которые может ухнуть не то что дом, но и целая деревня, а фундамент на сваях их практически не требует.

В настоящее время свайно-винтовые фундаменты достаточно широко применяются в индивидуальном строительстве. Главная причина – такой фундамент проще и быстрее всего смонтировать своими руками. Если же здание одноэтажное легкое (сборно-щитовое, каркасное, из газобетона), то и самые сваи можно сделать самому. В таком случае фундамент на вкручиваемых в грунт сваях оказывается и дешевле прочих.

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

  • Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
  • Металлические сваи в грунте подвержены коррозии.
  • Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

  1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс .
  2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс .
  3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс .
  4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
  5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс .
  6. Строительство возможно в зоне развитых подземных коммуникаций – плюс .
  7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс .
  8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс .
  9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус .
  10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус .
  11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус .
  12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус .
  13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус .
  14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус .

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

  • Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
  • Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
  • Хозпостройки, навесы, шпалеры.
  • Заборы.
  • Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу. Исключение – сварные металлические гаражи, но их эстетика всем известна.

Разберем типичный для средней полосы РФ случай расположения слоев грунта, см. рис. справа:

Работа винтовой сваи в грунте

  1. Сверху – гумус, постепенно переходящий в супесь, общей мощностью 0,15-3 м. В данном случае важно не их плодородие, а то, что грунты это очень слабые, несущая способность менее 2 кг/кв. см, рыхлые и в глубине сильно, а перед зимой и обильно, увлажненные.
  2. Слой суглинка с несущей способностью 3-4 кг/кв. см. Его мощность для возможности применения обычных винтовых свай должна быть не менее 0,7-1,2 м, а сам он в пределах строительной площадки сплошным.
  3. Рыхлый, сильно, вплоть до плывунов, обводненный аллювий большой мощности; несущая способность не более 2-3 кг/кв. м.

В черноземной полосе гумус на супеси может достигать мощности более 5 м, с одной стороны. С другой, там местами прямо на поверхность могут выходить т. наз. ергени – песчано-глинистые отложения Ергень-реки времен последнего оледенения, по которой воды тающего ледникового щита Фенноскандии стекали в древнее Сарматское море, объединявшее Черное, Азов, Каспий и Арал. Свое название в геологии она получила от моренной гряды Ергень, в которой впервые были обнаружены эти характерные отложения. Между прочим, по геологическим данным, эта «речка» достигала 200 км ширины русла, а ее пойма – 600 км.

Несущая способность ергеней уже на глубине 0,5 м достигает 5-6 кг/кв. м, а при вворачивании сваи конус уплотнения нарастает чрезвычайно быстро. Если свая ушла в ергень до заклинивания глубже, чем на 2,5 м, отлично, фундамент будет очень прочным. Если менее чем на 2 м – здесь на сваях строить нельзя. Но вернемся к обычным грунтам.

Примечание: сходными с ергенями свойствами обладают аллювиальные наносы предгорий и приморских равнин.

Верхний слой гумуса с супесью, подверженный промерзанию – пучинистый. Вода при замерзании расширяется равномерно во все стороны, поэтому зимой пучинистый грунт крепко обхватит сваю со всех сторон и с огромной силой потянет вверх. А весной, оттаяв, отойдет в стороны и даст ей возможность свободно проседать и наклоняться. В наших краях, увы, почти вся нагрузка на винтовую сваю передается ее пятой ниже, а с боков ее вес почти ничто не держит. Выжимания воды и спрессовывания грунта вокруг сваи в конгломерат, как при забивании забивной, при заворачивании винтовой не происходит.

Супесь ниже глубины промерзания почти не сопротивляется вырыву сваи. Если слой суглинка, который только и воспринимает нагрузку, меньше минимальной его толщины 0,7-1,2 м, то остается всего 2 выхода:

  • Загнать сваю в суглинок только на 1 виток винта, причем конец сваи не должен протыкать несущий слой более чем наполовину, иначе его вокруг сваи размоет почвенной водой. Еще одно условие – до несущего пласта должно быть не менее 2,5 м от низшей точки стройплощадки, иначе у фундамента не окажется должной поперечной устойчивости.
  • Взять очень длинную, не короче 5 м, сваю специальной конструкции для пучинистых и плывущих грунтов, см. далее. Эти же сваи пригодны для верхнего слоя свыше мощностью 3 м, напр. на черноземах. Но заворачивать их можно только тяжелой спецтехникой. Мало того, что свая длинная, да еще земля вязкая и липкая.

Примечание: в первом случае на сваю длиной менее 4 м свободно надевается противовырывной кожух из металлической трубы, как показано на рис. Пример технического парадокса – чтобы свая крепче сидела в земле, ее нужно от земли отгородить.

Основные виды винтовых свай

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

Монтажно-технологический оголовок винтовой сваи

Чтобы читатель мог заранее оценить свои силы и возможности, расскажем прежде о способах установки винтовых свай. В легких грунтах сваи длиной до 5 м можно заворачивать вручную. Для этого необходимы 3 человека: двое физически крепких и выносливых, а третий внимательный и с точным глазомером:

  1. Ручным буром делают реперную скважину глубиной не менее 1,2 м.
  2. Сваю вставляют в репер и отвесом выравнивают по вертикали.
  3. В технологические отверстия сваи продевают лом, а на его концы надевают отрезки трубы большего диаметра одинаковой длины не менее 5-6 м. Охватывать сваю хомутом с проушинами и пристраивать ворот сбоку нельзя, иначе сваю неминуемо перекосит! Ось сваи и ось ворота должны пересекаться!
  4. Сваю осторожно заворачивают, пока она не упрется в дно репера.
  5. Окончательно выверяют вертикальность сваи, поджимая ее плечами и руками.
  6. Заворачивают на штатную глубину; наблюдающий непрерывно контролирует вертикальность и подает команды буровикам, кому сильнее налечь, в какую сторону подать.

Допустимый перекос сваи длиной 5 м – 2 градуса. Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады. Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках.

Примечание: о технологии монтажа собственно фундамента будет сказано далее.

Заворачивание винтовой сваи мини-экскаватором

Механическим способом сваи в индивидуальном строительстве заворачивают чаще всего мини-экскаватором со сваезаворачивателем, см. рис. Аренда или наем вместе с оператором такой машины стоят в несколько раз дешевле, чем «большой» спецтехники, а в обычные российские грунты он вгоняет сваю длиной до 12 м и диаметром до 159 мм. На заворачивание одной уходит 3-10 мин., смотря по грунту; вертикальность получается автоматически. Бортовая электроника некоторых моделей «мини-эков» может сопрягаться с лазерным нивелиром, так что и верхушки свай выйдут сразу в одну плоскость. В общем, оптимальный вариант.

Для баньки 4х6 м с террасой понадобится примерно 20 свай. По деньгам – на 40 000 руб. самых дешевых, это не считая обвязки-ростверка. Достаточно опытный самодельщик сразу же сообразит, что их изготовление самостоятельно пусть и потребует немалого труда, но обойдется как минимум втрое дешевле, нужна только болгарка и сварочный аппарат: на обычных в средней полосе грунтах для одноразовой сваи массивный литой наконечник с толстым винтом не обязательны.

Пропорции самодельной винтовой сваи

Примечание: если сваи предназначены для забора, нужно взять D = (3,5-4,5)d, см. рис. справа. Иначе знакопеременные ветровые нагрузки на его полотно скоро расшатают конструкцию, ростверка-то нет. Из-за этого же и заглубление нужно брать в 1,5 раза больше обычного, т.е. 1,8 м.

Действительно, винтовые сваи для легких грунтов длиной до 4-6 м можно делать самому без сложных выкладок и расчетов. Для бани, сарая или забора такой будет достаточно. Ради простоты возьмем сваю с однооборотным винтом, расположенным целиком на стволе; ее чертеж с указанием нужных пропорций приведен на рис. справа. Трубы не обязательно брать из стандартного ряда диаметров свай, пойдут любые доступные; на заборные столбы – от 60 мм по наружи для штакетных или сетчатых заборов или от 80 мм для заборов сплошных деревянных, из профлиста или кованых. Металл на винт – сталь от 4 мм толщиной.

Выкройка однооборотного винта для сваи

Как раскроить металлическое кольцо под винт, показано на рис. слева. Линия реза должна плавно переходить от касательной к внутреннему диаметру кольца до нее же к наружному. Тогда режущая кромка получится выпуклой и легче пойдет в грунт. А «рог» сбегающей кромки будет поджимать разрыхленный грунт к стволу сваи, до некоторой степени уплотняя его. Режущую кромку желательно заточить на простой клин.

При растягивании в спираль внутренний диаметр кольца уменьшится. При указанном на чертеже выше шаге винта его в заготовке нужно увеличить на 10%, плюс 3-4 мм технологического запаса. Например, для самых расхожих 108-мм свай получаем 121-122 мм. Собирают сваи вдвоем, технология сборки такова:

  • Готовят выкройку винта;
  • Надевают ее свободно на трубу;
  • На конце трубы болгаркой вырезают треугольные фестоны, 3-6 смотря по диаметру трубы;
  • Кувалдой сводят их в конус и проваривают стыки;
  • Заготовку винта подводят к получившемуся наконечнику и сваркой прихватывают к стволу сваи внутренний край режущей кромки;
  • Монтировкой растягивают заготовку винта в спираль, пока ее внутренний край не ляжет на трубу. Шаг винта при этом «подгуляет», но его значение не критично;
  • Удерживая винт монтировкой, прихватывают внутренний край сбегающей кромки;
  • Проваривают весь внутренний край лопасти винта.

Ворота на винтовых сваях потребуют некоторой дополнительной работы. Дело в том, что их створки воротные столбы или вовсе не нагружают, или нагружают гораздо слабее, чем полотно. Без дополнительного упора в грунт верха воротных столбов скоро разъедутся в стороны. Кстати, это же, только в меньшей степени, относится и к угловым столбам.

Справиться с проблемой несложно: вокруг столба, в стороны на 0,25-0,5 м копаем котлованчик глубиной на полтора-два штыка лопаты и по песчаной подушке в 10-15 см заливаем его бетоном. Бетонная чушка примет на себя горизонтальную часть раскачивающих столб нагрузок, а винт в глубине – вертикальную. Трубы на столбы нужны увеличенного диаметра, от 120 мм. Но учтите, это не полноценное бетонирование, нагружать чушку по вертикали нельзя!

Свайно-винтовой фундамент гораздо сложнее в исполнении, чем свайный забор. Поэтому сначала придется произвести некоторые подготовительные работы, цель которых – определить типоразмер свайных опор на данном грунте, затем расстояние между сваями и составить план-схему свайного поля под план здания. Только тогда можно будет приступать к монтажу фундамента.

На будущей стройплощадке конвертом, по углам и в центре, ручным буром проходим разведочные скважины глубиной 2,5 м. Бурим, разумеется, постепенно, чтобы бур не застрял. Чтобы проходка шла легче, бур берем диаметром поменьше. Разведочное бурение под ручное заворачивание свай считается успешным при совпадении следующих 3 факторов:

  1. Во всех скважинах на глубине до 2 м встречен плотный суглинок.
  2. Мощность его слоя не менее 0,7 м.
  3. Валунов, толстых корней или строительного мусора не встречено ни в одной из скважин.

В противном случае – ничего не попишешь, придется либо устраивать фундамент другого типа, либо закупать дорогие спецсваи и нанимать мощную технику для их заворачивания.

Примечание: при отсутствии личного опыта в области строительной геологии полезно будет не полениться или нанять экскаватор, и выкопать на площадке котлован глубиной 2,5 м. Затем его дно планируют лопатой, вынимают кусок цельного, не разрыхленного грунта и отдают на анализ в ближайшую строительную лабораторию на предмет определения несущей способности. Можно также вызвать специалиста на место. Если несущая способность равна или превышает 2,5 кг/кв. см, то свайно-винтовой фундамент на этом участке можно делать под любые строения.

Указанные выше значения несомой сваями нагрузки ориентировочные. Несущая способность сваи зависит от характера грунта еще и потому, что слабый грунт меньше мешает сваям изгибаться под действием веса здания. Для 1-2 этажных домов, не удорожая существенно фундамент, его можно рассчитывать по упрощенной методике:

  • Определяем веса элементов конструкции здания;
  • Учитываем снеговую, ветровую и бытовую нагрузки по обобщенным показателям;
  • Производим сбор весов и определяем эффективную весовую нагрузку от здания;
  • По общей площади здания и минимально допустимому расстоянию между сваями находим их максимально возможное количество;
  • Исходя из несущей способности грунта в 2,5 кг/кв. м, рассчитываем общую площадь пяток свай;
  • По ней и сведенному весу сооружения находим минимально допустимое количество свай;
  • По ряду типоразмеров или пропорциям чертежа самодельной сваи определяем типоразмер сваи и их реальное число в свайном поле;
  • Строим план свайного поля, придерживаясь в рамках предельных значений шага между сваями и принципа равномерного распределения весовой нагрузки;
  • Строим план ростверка, стараясь равномерно распределить нагрузку от здания.

Эта методика дает несколько завышенное значение избыточности количества свай, но при однократном индивидуальном строительстве расходы возрастают всего на 5-7% Зато надежность фундамента будет гораздо выше и он окажется не так критичен к свойствам грунта, как смоделированный на компьютере по минимуму себестоимости.

Минимально допустимый шаг винтовых свай на обычных в Средней России грунтах – 1,7 м. Между каждыми 2-мя сваями должно остаться не менее 0,5 м нетронутого верхнего слоя грунта, иначе весь фундамент поведет. Исключение – кусты свай под участками, дающими сосредоточенную нагрузку, напр. печью или колонной. Если сразу с поверхности идет слой грунта, слабо раздающийся в стороны при заворачивании сваи, напр. речной нанос, то минимальный шаг между сваями допустимо брать в 1,5 м, а для легких пристроек вроде веранды – в 1,2 м. Максимальный же шаг для одноэтажных домов распространенных типов составляет:

  • 3 м для бревенчатых или из деревянного бруса, сборно-щитовых и каркасных домов.
  • 2,5 м для домов из газобетона, пазогребневых блоков (ПГБ) и шлакоблоков.
  • 2 м для кирпичных домов.

Типовые значения весов элементов конструкции здания составляют:

  1. Стены каркасно-панельные толщиной до 150 мм – 30-20 кг/кв. м; бревенчатые – 600 кг/куб. м; газобетонные и ПГБ – 400-900 кг/куб. м; кирпичные – 600-1200 кг/куб. м в зависимости от вида кирпича, полно- или пустотелого.
  2. Крыша из листовой стали – 20-30 кг/куб. м; рубероида – 30-50 кг/кв. м; шифера – 60-80 кг/кв. м.
  3. Перекрытие деревянное с утеплителем плотностью 200 кг/куб. м – 70-100 кг/кв.м; цокольное по деревянным балкам с таким же утеплителем – 100-150 кг/кв. м; железобетонное монолитное – 500 кг/кв. м; то же, из пустотелых плит – 350 кг/кв. м.
  4. Эксплуатационная нагрузка (люди, мебель, бытовая техника) – 100 кг/кв. м.

Площадь для расчета берется общая здания. Для бревенчатой бани 4х6 м с террасой 2х3 м, к примеру, весовая нагрузка оказывается около 10 т. «Легкая» банька.

Снеговую нагрузку принимают в 50 г/кв. м общей площади в Черноземье и южнее, 100 г/кв. м в средней полосе, от широты Новгорода до Архангельска 150 г/кв. м и 200 г/кв. м севернее. В Сибири – 100 г/кв. м до широты Новосибирска и 200 г/кв. м севернее. Ветровая нагрузка рассчитывается по формуле W = (40 + 15h)S, где h – высота здания от уровня грунта до конька крыши, а S – общая площадь дома.

Полученные значения умножают на коэффициент 1,3 для одноэтажного дома и 2 для двухэтажного и прибавляют к сумме весовых нагрузок. Это называется сведением или сбором весов. Для упомянутой баньки с потолком в 2,4 м без чердака получается значение около 17 тонн.

Теперь произведем самый главный расчет – количества свай. Как уже сказано, считаем, что свая опирается только на пятку. Наша баня 4х6 м и при ней терраса 2х3 м, всего 30 квадратов общих. Минимальное расстояние между сваями 1,7 м, тогда каждая из них держит 0,85х0,85 = 0,7225 кв. м здания.

На угловые и периметральные сваи не влияют «конкурентки» извне, потому что их там просто нет. Это обстоятельство учитывается неким поправочным коэффициентом, который можно вывести по законам топологии. Для здания обычных пропорций его значение выйдет приблизительно равным отношению длинной стороны дома к короткой; в нашем случае 6/4 = 1,5. Тогда на сваю придется 0,7225х1,5 = 1,08375 кв. м.

Под общую площадь в 30 кв. м понадобится 30/1,08375 = 27,68 или, округлив, 28 свай. Вот их сколько можно в пределе, чтобы не ослабляли друг друга, напихать под нашу будочку, буде она не баня, а склад чугунных отливок. Но сведенный вес баньки, как мы помним, 17 000 кг, тогда на каждую сваю придется по 17 т/28 = 0,607 т.

Теперь смотрим по ТУ на сваи, или считаем сами, если знаем сопромат, какая труба длиной 3-5 м выдержит двойную осевую нагрузку такой величины, т.е. 0,607х2 = 1,214 т, без риска согнуться. Двойную, потому что нужно учесть неравномерное боковое давление пучинистого слоя грунта. Так или иначе, выходим на сваю СВ108, диаметром 108 мм. Диаметр ее пяты – 300 мм, это дает нам возможность подсчитать минимально необходимое количество свай.

Для расчета общей площади пяток сведенный вес в килограммах делим на несущую способность грунта (2,5 кг/кв. м в нашем случае). Для баньки получим 6800 кв. см. У пяты диаметром 300 мм опорная площадь 706 кв. см, т.е. под нагрузку в 17 000 кг нам понадобится не менее 10 свай. Теперь учитываем следующие обстоятельства:

Пример плана свайного поля

  • Каждый угол, наружный и внутренний, должен поддерживаться сваей. Раз баня с террасой, нужно уже 8 свай.
  • В центре здания должна быть свая; раз там будет печка, ставим куст из 4 свай, итого 12.
  • Как минимум по свае придется на каждую сторону бани, раз короткие стены длиннее предельного для дерева пролета между сваями в 3 м.
  • Середину террасы подкрепим еще одной сваей. Теперь, всего на круг, вышло их 16, см. рис. справа. В стене с террасой расстояния между сваями оказались 1,5 м, что несколько меньше предельно допустимого. Если баня на песчаном берегу водоема, ничего страшного, этот грунт разрыхляется в стороны мало, см. выше. Если нет, нужен расчет по точным данным геологии. Возможно, придется изменить террасу.
  • 17 т сведенного веса бани ложатся на 16 свай. Одна 108-мм свая в слабом грунте несет нагрузку в 2,1 т, а у нас на нее приходится 17 т/16 = 1,0625 т. Одну сваю пустим в технологический запас, т.е. ее пока не закупаем.
  • Проверяем, в каком месте вилки количества свай мы оказались. Поскольку его максимум считается по площади, нужно брать не среднее арифметическое минимального и максимального числа свай, а их среднее геометрическое, т.е. значения перемножить, а затем из результата извлечь квадратный корень. Имеем: 28х10 = 280; 280^0,5 = 16,73; здесь мы оказались тоже около золотой середины. Бояться за баньку нечего.

Разумеется, для другого строения расчет будет иным, но принцип тот же: держась ближе к середине «вилки» допустимых расстояний между сваями, выбираем такой их тип, чтобы расчетная нагрузка составляла 0,4-0,6 максимальной как для сваи, так и для грунта. При этом свайный фундамент все равно окажется дешевле ленточного и будет не менее надежен.

Какой длины сваи брать, или делать? Здесь расчет совсем прост. Будем считать, что заглубление свай определено по данным геологии. Прибавим к нему наибольшую разность высот на стройплощадке, она определяется шланговым гидроуровнем. Следующая составляющая – минимально допустимая высота подпола; для деревянных зданий 0,5 м. Последняя компонента – запас на обрезку: при ручной закрутке слаженной опытной бригадой 10-15 см, при механической без лазера 30-35 см. Поскольку, мы, если уж завернем все сваи, станем в какой-то мере профи, берем среднее, 20 см. Сложив все вместе, и получим требуемую длину сваи. Если она выходит за пределы, взятые за основу расчета в пред. параграфе, считаем его снова и, если нужно, корректируем количество свай.

Перед началом работ по монтажу свайного поля все сваи покрывают износостойкой грунтовкой по металлу в 2 слоя, второй после полного высыхания предыдущего. Затем сушат по ТУ на грунтовку. Без грунтования несущая способность свай упадет ниже предельно допустимой в нейтральных грунтах через 15-20 лет, а в кислых и щелочных через 10-12 лет.

Первой заворачивают сваю на самом возвышенном угле. Ее сразу же обрезают в размер возможно точнее, она будет репером для всех остальных. Далее заворачивают диагональную к ней, потом остальные угловые, от высших к низшим, потом периметральные тем же порядком, потом центральный куст, и самыми последними внутренние, если они есть.

Отметки под обрезку на сваях делаем от реперной по шланговому уровню. Он точнее, самый жесткий шнур на длине уже в 4 м провиснет более чем на 3 мм, что недопустимо. Лазерный нивелир еще точнее, но, во-первых, промежуточные сваи будут затенять луч. Во-вторых, трое пыхтящих от натуги мужиков наверняка повалят прибор, а повторная юстировка при отсутствии отдельных реперов на специально подготовленных опорах снизит точность до меньшей, чем дает гидроуровень.

Теперь необходимо произвести укрепление фундамента горизонтальными связями продольными и поперечными, т. наз. ростверк или обрешетку. Диагональные связи в таких конструкциях не применяются; прочности фундамента из сидящих в грунте труб они не повышают, только материал лишний на них уходит.

Ростверк повышает сопротивляемость фундамента как к вертикальным, так и к горизонтальным нагрузкам. Исключение – дома цельнодеревянные. Они достаточно хорошо «отыгрывают» деформирующие воздействия сами по себе, и такую деревянную коробку можно водрузить на совокупность отдельных свай. Упругая деревянная конструкция достаточно равномерно распределит свои внутренние нагрузки и сама.

Самые распространенные варианты ростверков показаны на рис. Первые 2 слева пригодны для любых сооружений. Они отличаются только профилем связей жесткости, двутавр-швеллер. Оголовки свай тут не нужны, да и бетонировать сваи в обычных грунтах необязательно; связи обрешетки просто приваривают к стволам свай. В грунтах кислых или щелочных при расчетном сроке эксплуатации более 25 лет сваи после сборки поля заливают бетоном М300, он изначально выпускается с антикоррозионными присадками.

Варианты ростверков свайно-винтовых фундаментов

На 3-й слева поз. показано устройство ростверка под брусовой, каркасный или сборно-щитовой дом. Как уже сказано, обвязки как таковой здесь нет, дом прикрепляется просто к оголовкам свай. Если строительство ведется на кислом/щелочном грунте, где сваи необходимо бетонировать, оголовки свай должны быть с отверстием под заливку раствора, либо к сваям покупаются отдельные наварные оголовки.

Фундамент на правой поз. в сущности уже не свайный, а ленточный, подкрепленный сваями. Такие применяются на торфянистых, заболоченных и др. плывущих грунтах. Сваи бетонируются обязательно, причем перед заливкой раствора в их стволы вставляют арматурную решетку наподобие тех, что в фонарных столбах, только меньшим основанием конуса вниз. Каждая свая заворачивается в свой котлован, чтобы ее оголовок был ниже уровня грунта на величину заглубления бетонной ленты. Для этого применяются т. наз. бурозабивные сваи специальной конструкции. Их заворачивают на 2/3, а затем добивают до нормы.

Примечание: бурозабивные сваи снизу постепенно коррозируют, но вследствие химического взаимодействия активных грунтов с металлом и бетоном взамен истаявшего наконечника нарастает довольно плотная «груша» нерастворимых гидроокислов, обеспечивающая хорошую поддержку здания.

Особую конструкцию представляет собой фундамент под бревенчатые строения. Дело в том, что сруб из бревен и дощатый или брусовой настил отрабатывают нагрузки совершенно по-разному и связывать их механически нельзя. Поэтому на сваи фундамента под такое здание обязательно наваривают металлический ростверк из швеллера, причем на сваях, на которые лягут бревна, швеллер должен быть тройным с подкосами, чтобы образовался мощный квадратный оголовок, см. рис.

Схема устройства свайно-винтового фундамента под бревенчатый дом

В полках швеллеров заранее прорезают сваркой или просверливают отверстия под крепеж скобами или резьбовыми шпильками, диаметром и с шагом по ТУ на здание; обычно диаметром 20-30 мм и с шагом 600-1200 мм. Швеллер на ростверк берут от 80 мм. Зазоры между срубом и настилом пола конопатят и заделывают плинтусами.

Под любое здание на свайном фундаменте, как и на любом другом, укладывают гидроизоляцию из рубероида. Под кирпичное или блочное строительство затем укладывают на фундамент бетонные плиты, а уже на них ведут кладку. Класть кирпичи, ПГБ или газобетон на швеллер нельзя, хоть бы он был вдвое шире стенки! Причина – металлопрофили под нагрузкой могут скручиваться. Для глаза незаметно и обратимо, но для кладочных стен любого вида эта деформация окажется разрушительной.

С деревянными домами другая проблема. Они слишком легки, и без дополнительного крепления их может сдвинуть с фундамента просто сильный ветер, не дожидаясь урагана или землетрясения. Поэтому деревянные строительные конструкции крепят к фундаменту согласно проекту здания, см. выше.

Оформление цоколя здания на свайно-винтовом фундаменте

Свободная вентиляция подпола в здании на свайно-винтовом фундаменте обязательна, а застой воды там недопустим. Вместе с тем, пустота под домом никак не улучшает его внешнего вида, а зимой помещение через пол будет сильно выстуживаться. Поэтому оформлению цоколя здания и отводу влаги от него нужно уделить самое пристальное внимание.

Типовая схема оформления цоколя и отмостки для свайно-винтовых фундаментов приведена на рис. Зазор между дорожкой и декоративной обшивкой цоколя – 50-60 мм. Ширина вымостки плиткой – не менее 0,5 м. Если здание расположено на склоне, что свайный фундамент вполне позволяет, то части отмостки, приходящихся на верх склона и его борта, необходимо снаружи еще и обвести канавой-ливнеотводом.

Серьезная проблема сборных деревянных жилых домов на сваях – зимнее выстуживание снизу. Изолироваться от него изнутри нельзя, точка росы будет регулярно попадать в толщу настила пола, и он загниет. Забить подпол утеплителем тоже нельзя, он должен проветриваться, иначе от стока конденсата вниз по сваям фундамент поведет. Собирать дом на уложенной по ростверку бетонной плите – теряются все преимущества свайно-винтового фундамента.

Приемлемое решение – на обрешетку фундамента по гидроизоляции уложить сначала деревянные брусья, хорошенько пропитанные сильным фунгицидом, а после него – водно-полимерной эмульсией, этот второй слой ростверка устранит мостики холода сквозь металл. А уже на брусья укладывают штатный настил дома, снизу его изолируют ЭППС слоем в 30-50 мм.

В легких домах на винтовых сваях все-таки можно устраивать небольшие подвалы при выполнении некоторых условий:

  • Во-первых, подвальная яма должна представлять собой бетонированную коробку с толщиной стенок и дна 70-100 мм. Верх подвальной коробки может быть легким, дощатым или из металлического листа, но обязательно закрытым, чтобы в подвале не образовывался вихрь при продувании подпола.
  • Во-вторых, внешняя стенка подвального бункера должна быть не ближе 1,7 м к любой из свай, т.е. подвальчик получится тесным. И, наконец, лаз в подвал не должен создавать механической связи между подвальной коробкой и зданием. Тут возможны самые разные мягкие варианты вплоть до рукава из прокрашенной мешковины.

Как видим, свайно-винтовой фундамент вовсе не так уж прост и дешев, как частенько пишут. И применим далеко не во всех случаях строительства. Тем не менее, для тех, кто не боится приложить руки, его сооружение нередко оказывается проще и дешевле традиционного бетонного, а сам фундамент надежнее. Особенно это касается фундамента для небольшой своей бани, тут свайно-винтовой фундамент вне конкуренции. Еще он совершенно незаменим при сооружении причалов и эллингов для мелких плавсредств, для возведения небольших мостиков в частных владениях, беседок, нависающих над водой (см. рис. в начале статьи) и т.п.

На сваях имеет смысл возводить жилые дома с ограниченным сроком эксплуатации. Что касается пригодности свайно-винтового фундамента для заболоченных грунтов, плывунов и разного рода неудобий вроде косогоров, то в индивидуальном строительстве это преимущество весьма относительное, в гиблых местах не селятся. В целом, свайно-винтовой фундамент не строительная панацея и не эпохальное изобретение, но во многих случаях может выручить.

Источник: http://vopros-remont.ru/zagorod-i-stroika/vintovye-svai/

Фундамент – это основа здания, определяющая его долговечность. К качеству фундамента всегда предъявляются жёсткие требования, поэтому применяемые технологии постоянно совершенствуются. В последние десятилетия уверенно развивается индивидуальное строительство. Нередко рациональным выбором является свайно-винтовой фундамент, о плюсах и минусах которого интересно узнать будущим владельцам домов.

Модель свайно-винтового фундамента

Главная деталь такого основания – винтовая свая, представляющая собой стальную трубу, к которой приварены острые наконечники с резьбой, с лопастями или без них. Применяются наконечники со стандартной или комбинированной резьбой, которая значительно увеличивает площадь опоры. Внешне они напоминают саморезы огромного размера.

Сваи устанавливают глубоко в почву путём вкручивания, ручным или автоматическим способом. Сильно зажатые плотными слоями грунта, они крепко фиксируются в одном положении, что гарантирует устойчивость всей конструкции. В сильно подвижных грунтах используют сваи с резьбой по всей длине.

Устройство фундамента на винтовых сваях

Наличие лопастей обеспечивает большее уплотнение почвы, что отражается на надёжности основания. Сваи с лопастями распространяются по более высокой цене, но позволяют получить лучший результат.

Целесообразность возведения фундамента на сваях, плюсы и минусы полученной в итоге конструкции, зависят от многих факторов.

Свайно-винтовое основание не подходит для строений из кирпича, бетона или железобетонных блоков. Стационарное здание постепенно разрушится из-за неравномерной усадки фундамента в грунте. Рассчитывать на его долгий век не приходится.

Свайно-винтовой фундамент под террасу

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

Забирка свайно-винтового фундамента

Если необходимо построить здание в сжатые сроки, то свайно-ленточный фундамент – лучший выбор. Во-первых, быстро и просто возводится само основание. Во-вторых, после его выполнения нет необходимости ожидать окончательного утверждения и усадки, как при бетонной технологии, которая потребует приостановить работы приблизительно на месяц. Сразу после организации основания можно приступить к возведению стен.

Технология достаточно простая, все этапы могут выполнить несколько человек, обладающих навыками подобных работ. Опытным мастерам на возведение фундамента под небольшое здание необходимо всего пару дней.

Процесс не требует серьёзных земляных работ, а также использования:

  • крупных транспортных средств для доставки материалов;
  • специализированных установок для замешивания бетонной смеси.

Как правило, для обвязки свайной конструкции используют пиломатериалы, монтаж которых также не сложен.

Установка свай под фундамент

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

  1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
  2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
  3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

  1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
  2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
  3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Подробнее о преимуществах и недостатках свайно-винтового фундамента рассказывают в этом видео:

Важно учитывать ряд факторов:

  • наличие и качество антикоррозионного покрытия, определяющее период эксплуатации;
  • проварка сварного шва на всю глубину, он удерживает трубу от разрыва при внедрении в грунт.

Некоторые производители в целях удешевления своего товара экономят на покрытии, материалах для сварки.

Винтовые сваи для фундамента

В специализированных организациях выполняют расчёты по определению точных размеров и количества свай с учётом местного грунта. Для частных объектов в основном используются трубы длиной до 3-х м и диаметром 57-133 мм.

Технология возведения домов на винтовых сваях не стоит на месте и применяется во всём мире. Только учитывая все особенности фундамента из винтовых свай, плюсы и минусы его возведения, можно получить качественный результат:

  1. Необходимо правильно рассчитать точную длину труб в зависимости от вида грунта, глубины его промерзания в зимнее время, величины снежных масс.
  2. Добиться необходимого углубления свай с помощью специальной техники или вручную, для этого потребуется не менее 2-х человек.
  3. Сваи должны входить в землю строго по вертикали.
  4. Для большей устойчивости в полость трубы рекомендуют заливать бетон.
  5. Объединение отдельно стоящих свай ростверком увеличивает устойчивость при пучении грунта в сильные морозы. Ростверк — это усиление верхней части фундамента, равномерно распределяющее нагрузку по всем сваям.
  6. Для деревянных домов трубы устанавливают через каждые 2-2,5 м. Предполагая использовать более тяжёлые материалы, выдерживают расстояние 1,5-2 м.

Проект свайно-винтового фундамента

Некоторые специалисты не советуют строить жилой дом на свайно-винтовом основании, считая его более подходящим для небольших дачных домиков и хозяйственных построек. Но практика доказывает, что фундамент, выполненный по всем правилам, является надёжной основой для достаточно массивных домов.

Только зная все достоинства и недостатки свайно-винтовой конструкции, а также особенности ленточного фундаментами с плюсами и минусами технологии возведения и эксплуатации здания, укреплённого на нём, можно сделать правильный выбор. Ленточное основание характеризуется:

  • возможностью мелкого заложения на сухих, не поддающихся пучению грунтах;
  • удобным обустройством погребного пространства;
  • возможностью всё сделать своими руками;
  • требуется определённое время на полное отверждение бетонного раствора;
  • используется для укрепления кирпичных и бетонных зданий;
  • существенным увеличением затрат для районов с сильным промерзанием грунта.

Следует отметить, что обустройство ленточного основания в холодное время года сопровождается увеличением трудоёмкости и средств.

Существует ещё несколько видов фундаментов, основанных на использовании свай, которые популярны в индивидуальном строительстве.

Наиболее продвинутым вариантом считается свайно-ленточный фундамент, плюсы и минусы которого отражают его эффективность в самых сложных случаях:

  • для здания из кирпича или железобетонных конструкций;
  • подвижные пучинистые почвы;
  • грунтовые воды, высокая влажность;
  • сложный рельеф, наличие уклона.

Сваи устанавливаются на глубину до 2,5 м, что обеспечивает повышенную надёжность и устойчивость основания дома.

Строительство дома в местностях с проблемным грунтом, включая прибрежные зоны, крутые склоны, торфяники, глубокое промерзание, производится на фундаменте на жб сваях, плюсы и минусы его следующие:

  • проектные работы отличаются сложностью и должны выполняться профессионалом;
  • позволяет получить максимально возможную устойчивость и жёсткость фундамента;
  • подходит для тяжёлых зданий;
  • высокая стоимость материалов и работ;
  • использование специализированной техники.

Длина ж/б свай доходит до 11-и м. В частном строительстве применяются элементы длиной около 3-х м, которые весят не менее 700 кг.

Дом на свайно-винтовом фундаменте

Рассматривая все перечисленные варианты, можно сделать вывод: для каркасного строительства идеально подойдет винтовой фундамент: плюсы и минусы, цена работ и материалов находятся в оптимальном соотношении. Но окончательное решение следует принимать после тщательного изучения грунта, его состава, структуры и глубины промерзания.

Источник: http://m-strana.ru/articles/svayno-vintovoy-fundament-preimushchestva-i-nedostatki-sovety-po-vyboru-svay/

Свайно-винтовой фундамент состоит из стальных опор, заглубляемых в грунт посредством вкручивания ручным или механизированным методом. Конструкция дополнительно укрепляется ростверком, способствующим равномерному распределению нагрузки. Основание, созданное с использованием винтовых свай, имеет объективные преимущества и недостатки.

Положительные стороны фундамента на винтовых сваях заключаются в следующих аспектах:

  • отсутствие надобности в проведении подготовительных мероприятий, связанных с планировкой строительной площадки и обустройством подъездных путей;
  • работы организуются в любое время года, независимо от погоды и географической привязки объекта;


Рис 1. Работы проводятся в любое время года

  • совместимость с большинством сложных грунтов – функциональность свай актуальна на болотистых почвах и грунтах, характеризующихся наличием вечной мерзлоты.

Совет эксперта! Рекомендовано избегать использования свайно-винтовых оснований в условиях скальных пород, поскольку возникает сложность с заглублением опор, встречающих сопротивление со стороны камней, находящихся в нижних слоях.

  • минимальные трудозатраты в процессе проведения работ – установка выполняется в течение 3-х дней;
  • усадка фундамента отсутствует – отпадает необходимость в технологических перерывах и предоставляется возможность сразу после обустройства основания приступать к возведению стен;
  • доступность проведения работ поблизости от зелёных насаждений и в районе локализации сети подземных коммуникаций;


Рис 2. Свайно-винтовой фундамент в лесу

  • высокая несущая способность в плохих геологических условиях.

Совет эксперта! Свайно-винтовая конструкция служит оптимальным вариантом при возведении пристроек, поскольку она не затронет основной фундамент и отсутствует риск его деформации.

Несмотря на ряд объективных преимуществ, основания свайно-винтового типа обладают определёнными недостатками:

  • неспособность на протяжении длительного периода противостоять химически агрессивным веществам, находящимся в структуре почвы – эксплуатационный срок в таких условиях не превышает 50 лет;
  • фундамент не используется совместно с капитальными многоэтажными строениями;
  • недопустимость создания подвального помещения – грозит нарушением эффективного взаимодействия опор с почвенным слоем;
  • недостаточный уровень сопротивления изгибающим нагрузкам;
  • конструкция подвержена воздействию коррозии – разрушения удастся избежать, обработав сваи снаружи специальной смолой и забетонировав изнутри.

Совет эксперта! Использовать свайно-винтовые конструкции рекомендуется в процессе возведения одноэтажных каркасных или деревянных домов, отдельно строящихся бань, навесов, хозяйственных построек, распашных ворот и различных ограждений.

Работы по обустройству оснований, проводимые гражданами, не имеющими должного уровня квалификации и достаточно опыта, оборачиваются типичными ошибками, существенно снижающими технические характеристики и срок эксплуатации конструкции. Преимущественно допускаются следующие неточности:

  • вывинчивание свай в процессе регулировки высоты в горизонтальной плоскости – нарушается несущая способность конструкции, из-за формирования под опорой рыхлого слоя почвы. Испытывая избыточные нагрузки, фундамент проседает и происходит деформация конструкции;


Рис 3. Полость, сформировавшаяся после вывинчивания

  • отклонение от вертикальной плоскости в процессе заглубления опор – наталкиваясь на подземные препятствия, в процессе ввинчивая в почву, свая смещается в сторону.

Совет эксперта! Если возникает отклонение, то следите за его траекторией и не допускайте превышения 2°. Соблюдая это требование, удастся избежать неустойчивости фундамента. Когда отклонение превысило допустимую норму, надо поменять размер опоры, закрепив верхний сегмент с плоскостью надстройки. Наращивание свай, завинченных с сильным отклонением, запрещено.

  • вкручивание сваи в заблаговременно подготовленную яму – необходимо добиться заглубления опоры в коренной слой почвы на 60 – 80 см, дабы достичь нужной несущей способности. Используя опору 2,5 м в длину, необходимо заглубить её в землю на 1,5 метра. Когда верхняя часть почвы имеет торфяную структуру и не обладает достаточной стабильностью, то прибегают к наращиванию сваю. Основной целью процедуры, считается достижение горизонтальной стабильности.
  • отказ от бетонирования опор со стенками, имеющими толщину меньше 4 мм – обязательно надо залить бетонный раствор в сваю, с целью достижения нужного уровня жёсткости, воспрепятствовав разрыву опоры, подверженной воздействию замерзшей земли. (Обязательно бетонируйте сваю до конца, дабы не допустить развития внутренней коррозии и сокращения эксплуатационного срока.)
  • установка свай на разной глубине – неровности участка и однородность грунта, приводят к монтажу свай на не одинаковой глубине. Подрезание труб в таких условиях или ввинчивание на недостаточную глубину, создают предпосылки неравномерности несущих характеристик основания.


Рис 4. Сваи на разной глубине

Менее фатальной, но всё же существенной ошибкой, считается отказ от среза технологических отверстий, приводящий к снижению эксплуатационного срока. Если предусмотрено приваривание оголовка и формирование сварных швов, то их требуется окрашивать в обязательном порядке.

Осуществляя монтаж винтового фундамента своими руками, необходимо провести геодезическое исследование почвы и узнать уровень залегания грунтовых вод, одновременно определив устойчивость почвенного пласта. Процесс монтажа осуществляется с участием 3-х человек, ввинчивающих опору и контролирующих вертикальность заглубления.


Рис. 5. Заглубление свай вручную

Совет эксперта! Ввинчивать трубы следует ниже уровня промерзания грунта, впоследствии бетонируя конструкцию и обрезая сваи.

Когда залитый внутрь цементный раствор застынет, к сваям приваривают оголовки из стали. Добиться распределения нагрузки равномерно по всему периметру, удастся с помощью обвязки, формируемой из швеллера. Требуемый уровень устойчивости обеспечивается посредством создания ростверка, позволяющего равномерно распределить нагрузку, передаваемую несущими конструктивными элементами. Заглубление одной свай ручным методом осуществляется в течение 45 минут.

Видео: Погружение винтовых свай вручную с помощью дрели

Желательно обустроить цокольный этаж, имеющий навесную структуру и создаваемый с помощью листового шифера, а порой с применением комбинированных плит для фасада. Обшивка цокольного этажа осуществляется с формированием незначительного зазора (7 см), создаваемого промеж материалом и грунтом, с целью недопущения повреждения отделки из-за процессов пучения в морозную погоду. Наземные сегменты свай предохраняются посредством стальной сетки. Необходимо сделать продухи, обеспечивающее последующее обустройство вентиляции.

Совет эксперта! Если после завершения работ по строительству фундамента, имеет место проседание основания, то ремонтные работы сводятся к установке новых опор взамен просевших труб.

Основной сложностью в процессе ручного ввинчивания свай, считается преодоление препятствий, находящихся в почве и не дающих закрутить сваю до нужной глубины. Камни, металлический мусор, горная порода, служат серьёзным препятствием. Преодоление сложного участка осуществляется несколькими вариантами:

  • приложение больших усилий в процессе ввинчивания – когда препятствие невелико, то этого достаточно для решения проблемы;
  • выкручивание опоры и удаление препятствия – нежелательный вариант, но если отсутствует возможность переноса опоры на другое место, то им разрешается воспользоваться;
  • остановиться на достигнутом уровне – если глубина больше 1-го метра, то допустимо не продолжать ввинчивание опоры;
  • перенос сваи или всего фундамента на другое место.

Основание свайно-винтового типа, объективно и заслужено пользуется популярностью в частном строительстве. Низкие затраты, небольшая трудоёмкость, возможность оперативно приспустить к возведению стен, делает этот тип фундамента самым популярным. Конструкция не прихотлива к внешним условиям и быстро возводится.

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Существует более 500 разновидностей свай, которые можно классифицировать по различным признакам.

Перед началом производства свайных работ необходимо провести подготовительные работы, для этого делается следующее..

Аналогично с буронабивными сваями можно использовать сваи винтовые, которые при помощи анкеров жестко скрепляются со старым фундаментом.

Источник: http://kommtex.ru/preimushchestva-i-nedostatki-svajno-vintovogo-fundamenta.html

В судьбе любого здания фундамент играет определяющую роль. В зависимости от условия строительства инженеры применяют несколько видов оснований, отличающихся конструктивными особенностями.

Одно из решений, а именно свайный фундамент, практикуется довольно часто. Тем, кто собрался заняться возведением постройки и потому вынужден вникать в тонкости строительного дела, будет полезно узнать о сильных и слабых сторонах этой технологии. Итак, тема нашего разговора — свайный фундамент: преимущества и недостатки.

К числу положительных особенностей методики строительства домов на свайном основании можно отнести следующие пункты.

Нередко верхний слой грунта в зоне расположения будущей постройки бывает малопригодным для строительства на нем.

Зачастую инженеры-строители сталкиваются с одной из следующих ситуаций:

  • прочный грунт с хорошей несущей способностью расположен достаточно глубоко, а над ним находится слой сильносжимаемого грунта, не способного выдерживать расчетные нагрузки;
  • регион строительства расположен в высоких широтах с большой глубиной промерзания грунта, при этом верхний слой почвы содержит значительную долю глинистых или пылеватых частиц и является сильнопучинистым;
  • близко от поверхности земли находится слой водонасыщенного песчаного грунта (плывун);
  • наблюдается высокий уровень подземных вод;
  • участок строительства расположен на берегу реки или склоне холма, вследствие чего имеет значительный уклон.

В таких условиях можно применить несколько решений, но чаще всего строители предпочитают именно свайный фундамент: недостатки данной технологии весьма незначительны, но при этом она позволяет получить надежное, прочное и долговечное основание ценой наименьших усилий.

Попытка возведения фундамента в одной из вышеперечисленных ситуаций с применением традиционных способов привела бы к значительному удорожанию строительства. Фундамент на сваях обходится гораздо дешевле, не уступая при этом обычному в эффективности.

Довольно часто свайный фундамент выбирают из-за того, что на его строительство требуется значительно меньше времени, чем на возведение ленточного или сплошного (плитного) основания.

К данному способу прибегают в том случае, если строительство ведется в преддверии холодов или имеет место существенное отставание от запланированного графика работ.

Для традиционных технологий строительства фундамента характерным является значительный объем земляных работ. Извлеченный грунт необходимо либо вывозить, либо складировать здесь же, на участке.

Так или иначе, если на территории вокруг будущей постройки уже имеется благоустройство, ему наносится существенный вред, на исправление которого придется потратить дополнительные средства и силы.

Устройство свайного основания – это более чистый способ строительства. Объем грунта, извлекаемого при установке винтовых свай, является относительно небольшим, а при использовании забивных свай он и вовсе отсутствует.

Свайный фундамент как нельзя лучше подходит для возведения временных построек, например, в геологических поселках или различных экспедициях. В этом случае используют винтовые сваи без заливки их бетоном.

При переезде поселка на новое место сваи извлекаются, после чего они могут использоваться повторно. Таким образом обеспечивается не только экономия средств, но и значительная оперативность строительных работ.

Срок эксплуатации фундамента на сваях составляет более ста лет.

Как известно, зимние месяцы считаются неблагоприятным периодом для строительных работ, и прежде всего — в части возведения фундамента. Но далеко не всегда есть возможность приостановить сооружение объекта до наступления теплого сезона, особенно если строительство ведется в северных регионах с коротким летом.

Тем не менее, в случае применения традиционных технологий поступать приходилось именно так и только использования свайного фундамента позволяет вести строительство круглогодично.

Для нашей страны, значительная часть которой расположена в холодных широтах, данный вопрос особенно актуален.

Попробуем оценить плюсы и минусы свайного фундамента зимой.

А) Прежде всего, применение свай (речь идет именно о ввинчиваемых разновидностях) позволяет получить прочное и устойчивое основание даже в твердом замерзшем грунте, независимо от того, расположен ли участок строительства на ровном месте или на площадке с уклоном.

В северных регионах, где грунт на небольшой глубине пребывает в состоянии вечной мерзлоты, этот способ строительства вообще является безальтернативным. При этом отпадает необходимость в работах по расчистке и осушению территории.

Б) Осуществить подвоз свай к месту проведения работ гораздо проще и быстрее, чем строительных материалов. К тому же сваи, в отличие от бетона, не требуют проведения специальных мероприятий для сохранения эксплуатационных качеств в условиях зимы.

В) Даже при самых неблагоприятных условиях установка свай не требует большого количества рабочей силы.

Г) Применение свайного фундамента позволяет построить здание даже на ледяном основании в пределах замерзшего водоема.

Несмотря на столь явные преимущества, не стоит торопиться и возводить на своем участке свайный фундамент зимой: плюсы и минусы этой технологии следует тщательно изучить в каждом конкретном случае.

Слабые стороны являются общими как для зимнего, так и для летнего вариантов свайного фундамента.

При всех своих положительных качествах свайный фундамент в определенном смысле может уступать традиционному:

  1. Разработка проекта при условии применения свайного фундамента обходится несколько дороже.
  2. Свайный фундамент не очень хорошо сочетается с массивными стенами, выложенными из кирпича. Теоретически возведение кирпичного дома на сваях возможно, но для этого поверх них придется сооружать мощный ростверк, в результате чего достоинства технологии будут перечеркнуты. Наилучшим образом свайный фундамент подходит для каркасных или деревянных домов, а также сооруженных из пеноблоков или СИП-панелей.
  3. Если ленточный железобетонный фундамент частник может изготовить своими силами, то забивную или винтовую сваю придется только покупать. При этом строитель попадает в зависимость от производителя, который может изготовить сваю из некачественных материалов либо с нарушением технологии. Выявить брак заранее неспециалисту очень сложно. Необходимо учитывать, что установка свай на место с помощью одних только подручных средств практически невозможна: почти всегда требуется нанимать бригаду со специальным оборудованием.
  4. Сваи, особенно винтовые, весьма подвержены коррозии и в случае неправильной антикоррозионной обработки могут быстро проржаветь и утратить несущую способность.
  5. Устройство свайного фундамента невозможно при наличии в грунте камней и валунов. Выполнить скважину в таком грунте можно с помощью спецтехники, однако при погружении сваи ее защитное покрытие может быть повреждено камнями, что приведет к скорому появлению ржавчины.

Иногда, также, могут иметь значение такие минусы свайного фундамента, как отсутствие возможности проверки сваи на предмет повреждений после монтажа.

И еще один нюанс: в построенном на сваях доме нельзя устроить подвал или подпол. Последнее обстоятельство приводит к тому, что полы первого этажа получаются довольно холодными.

Во многих случаях строительство дома на сваях более чем оправдано, однако, не стоит бросаться опрометью сооружать у себя свайный фундамент: плюсы и минусы этого способа в привязке к условиям именно вашего участка следует изучить как можно более обстоятельно.

Только с таким подходом строительство основания данного типа будет по-настоящему выгодным, а характерные для него недостатки проявят себя в наименьшей степени.

Видео о плюсах и минусах свайного фундамента. Рекомендации

Источник: http://ks5.ru/fundament/svainyi/plyusyi-i-minusyi.html

Новые технологии затрагивают все сферы жизнедеятельности, включая и строительство. Когда мы начинаем строить дом, первым делом думаем о фундаменте. А фундамент для нас во всех смыслах — это опора и воплощение надёжности. И когда в эту сферу домостроения проникают новые технологии, мы ждём от них в первую очередь именно практичность и надёжность. Фундамент на винтовых сваях как раз является таким надёжным вариантом, на котором стоит остановиться подробнее.

Разобраться в том, что же такое свайно-винтовой фундамент, несложно. Помните, как выглядят саморезы? Так вот, сваи, ввинчиваемые в землю, это по сути огромные саморезы, только материалом, в который они «вгрызаются», является не дерево и не бетон, а земля. Почему ввинчиваются? А потому, что на концах таких свай приварены элементы в виде резьбы, придающие почти стопроцентное сходство их с саморезами. Именно эта «резьба» увеличивает площадь опоры труб, и фундамент надёжнее закрепляется в грунте.

Так выглядит фундамент на винтовых сваях

Если грунт не обладает хорошей несущей способностью, «резьба» на сваях используется по всей длине.

Свая — это труба, которая при диаметре, скажем, 108 мм должна иметь толщину стенки не менее 4 мм. Материал, из которого сделаны эти трубы — сталь. Трубы-сваи делятся на литые, комбинированные и сварные.

  • У литых свай наконечники льются по газифицируемым моделям. «Резьба» обладает такой прочностью, что за её сохранность при установке свай не стоит переживать.
  • Комбинированные названы так из-за сочетания конуса и лопасти. Они способны выдержать нагрузку до 50 тонн.
  • Сварные создают при помощи плазменной резки — на сваю, имеющую заострённый конец, приваривают лопасти.

Винтовые сваи с резьбой на конце подойдут для твёрдых грунтов

Безусловно, как и у каждого из других видов фундамента, у свайно-винтового есть свои плюсы и минусы, которые обязательно нужно знать. прежде чем решать для себя, подходит ли именно вам такой фундамент в конкретной ситуации.

  1. Высокая скорость и лёгкость монтажа — с помощью специального оборудования этот тип фундамента устанавливается достаточно быстро и легко, при этом после его монтажа не требуется времени на ожидание его усадки.
  2. Проветриваемая цокольная часть. Известно, что традиционный ленточный фундамент обладает большим недостатком — пол при отсутствии достаточной вентиляции и при наличии высокой влажности начинает гнить, что очень хорошо для различных бактерий и грибков, и нехорошо для материала и, собственно, человека. У дома на сваях цокольная часть открыта и свободно вентилируема, что исключает вышеназванную проблему.
  3. Такой фундамент можно монтировать на любых типах грунта, включая слабые и те, в которых водоносный слой располагается высоко, и грунт может просто «плыть» по весне или при сильных осадках.
  4. К дому на винтовых сваях легко пристроить какое-нибудь сооружение. Это особенно важно на участках, которые уже архитектурно сложились и не дают особого простора для строительства.
  5. Устанавливать свайно-винтовой фундамент можно в любое время года, что позволяет не откладывать решение важного вопроса на потом.

Устанавливать свайно-винтовой фудамент можно в любое время года

  1. Каждая свая имеет защитный красочный слой, которого должно быть в достатке. Если это не так, труба будет подвержена коррозии, а это в будущем окажется критичным фактом для всего дома.
  2. Если в грунте имеются крупные камни, ввернуть туда сваи будет невозможно, и придётся либо искать другое место, либо отказываться от свайно-винтового фундамент в пользу другого.
  3. Если вы строите свой дом близко к другим домам, установка свайно-винтового фундамента будет проблематичной.

Свайно-винтовой фундамент не включает в себя строительство тёплого подвала. Если вы захотите его построить, это обойдётся вам в такую же стоимость, что и сам фундамент.

Рассмотрев все особенности фундамента, обратим внимание на сами сваи. Чем же они хороши, и в чём их слабость?

Первый плюс — доступная цена. За винтовые сваи и их монтаж вам придётся заплатить сравнительно меньше, чем за установку бетонных и выкладку каменной ленты по периметру дома.

Установить винтовые сваи можно и своими руками, но лучше отдать предпочтение специализированной строительной технике и умелым рукам рабочих

Второй — сваи можно устанавливать вблизи инженерных коммуникаций, а при всей своей надёжности они прослужат не менее ста лет.

Третий — у винтовых свай высокая несущая способность. Когда в грунт вворачиваются сваи, он не только не теряет свою структуру, но и дополнительно уплотняется. А нагрузка, идущая на сваи, распределяется равномерно по лопастям, получается большая сопротивляемость при морозном пучении грунта.

Из недостатков винтовых свай стоит отметить, пожалуй что, вопрос качества. Ведь сваи сделаны из металла, а значит, коррозионный вопрос здесь стоит особняком. Чтобы избежать в будущем подобной проблемы, стоит подбирать сваи, полностью соответствующие всем строительным нормам. Обозначим некоторые критерии для качественных свай:

  • На стволе сваи не должно быть никаких сварных швов.
  • Лопасть должна иметь правильную форму, диаметр не меньше 300 мм и толщину не менее 5 мм при диаметре сваи 108 мм.
  • Сварной шов должен быть качественно выполнен. При халтурной сварке лопасть сваи может при ввинчивании в грунт повредиться или вообще отломаться.
  • Перед нанесением антикоррозийного покрытия на больших предприятиях проводят пескоструйную обработку свай. Это мероприятие значительно увеличивает сопротивляемость материала коррозии и срок его службы. Малые предприятия такую обработку не производят, поэтому будьте внимательны при выборе производителя.

На стволе сваи не должно быть сварных швов, а также должен быть нанесён достаточный слой антикоррозионного покрытия

При желании и хороших возможностях можно сделать свайный грунт своими силами. Но лучше для этого нанять специализирующуюся на этом бригаду рабочих. На территории нашей страны подобный тип фундаментов пока не получил широкого распространения, но при всех особенностях и достоинствах свайно-винтового фундамента можно предположить, что уже совсем скоро его популярность начнёт расти.

Источник: http://prorab.guru/stroitelstvo/fundament-na-vintovyih-svayah-preimushhestva-i-nedostatki.html

Комментарии

Комментирование отключено.
