Армирование фундамента стеклопластиковой арматурой — как вязать стеклопластиковая арматура

Применение пластиковой арматуры в фундаменте

Совсем недавно в качестве основного материала для усиления фундаментов строений и зданий использовали только металлические армирующие элементы. Сегодня благодаря активному внедрению новейших технологий все более популярным становится применение стеклопластиковой арматуры в фундаменте малоэтажных домов. Современным, высокоэффективным и экономически выгодным вариантом укрепления фундамента является неметаллическая арматура изготовленная из волокон (стеклянных, базальтовых, армидных или углеродных) связанных между собой специальными полимерами. Арматура из стеклопластика может иметь гладкую поверхность, но более прочное и надежное сцепление с бетоном обеспечивается при использовании арматуры со спиральной накруткой стеклянной нити.

Армирование фундамента стеклопластиковой арматурой считается перспективным направлением в современном строительстве за счет целого ряда преимуществ инновационного материала:

• высокой прочности на разрыв;
• малого веса;
• коррозийной стойкости и устойчивости к агрессивным средам;
• отсутствия необходимости проводить сварочные работы;

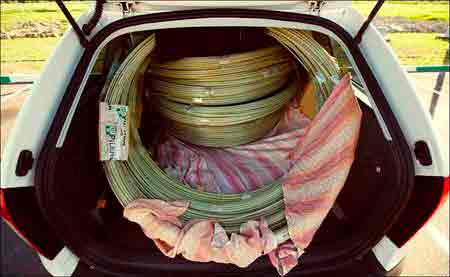

• удобства транспортировки.

Композитная арматура для фундамента отличается диаметром и рассчитывается индивидуально при строительстве конкретного объекта. При этом при одинаковом диаметре масса композитной арматуры от 5 до 7 раз легче, чем у прутка из металла, что обеспечивает возможность возведения более легкого фундамента.

Армирование пластиковой арматурой фундаментов осуществляется по аналогии со стальной арматурой. Стержни укладываются в каркас с необходимой величиной ячеек, а места пересечения укрепляются вязальной проволокой или специальными пластиковыми стяжками.

По словам специалистов композитная арматура может использоваться для изготовления фундаментов разного типа. Хорошо зарекомендовала себя стеклопластиковая арматура для ленточного фундамента или столбчатого при возведении строений высотой не более 3-х этажей. Таким образом наиболее востребована композитная арматура при строительстве коттеджей, частных домов, возведении гаражей, бань и т.д.

Специалисты прогнозируют, что неметаллические композитные волокна способны служить не менее 80 лет, соответственно фундамент из стеклопластиковой арматуры отличается максимально длительным сроком эксплуатации.

Цена на стеклопластиковые стержни несколько ниже стоимости стальной арматуры. Однако более существенная экономия возникает при транспортировке стеклопластиковой арматуры, которую можно перевозить в бухте в багажнике легкового автомобиля, что безусловно влияет на принятие решения купить пластиковую арматуру, а не металлическую.

Источник: http://stekloplast34.ru/article/primenenie-plastikovoy-armatury-v-fundamente

Как вязать стеклопластиковую арматуру для фундамента?

Композитная арматура относится к современным материалам, призванным заменить дорогой металлопрокат и обеспечить большую устойчивость к негативному влиянию внешних факторов. После того, как с 2012 года этот вид полимерного прута стал производиться в России, интерес к нему со стороны строителей стал возрастать с каждым годом.

Применение стеклопластиковых материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, поскольку полимеры не подвержены воздействию коррозии.

Пластиковые пруты применяют на объектах индивидуальной застройки, при возведении крупных зданий и сооружений, для береговых укреплений и автомобильных дорог. В частном строительстве из нее изготавливают армирующие каркасы для ленточных и плитных фундаментов, а также армируют кладку из пенобетонных блоков.

Материал, из которого изготовлена пластиковая арматура, представляет собой полимерную смесь из продольного стекловолокна повышенной прочности и термически стойкой смолы. Стандартные диаметры выпускаемых прутов находятся в диапазоне от 4 до 32 мм. Максимальная температура эксплуатации 60˚C. Предел прочности 150 МПа.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

Поэтому для вязки армирующего каркаса необходимо приобрести:

• пластиковую арматуру проектных диаметров;
• вязальную проволоку или затяжные хомуты.

В отличие от традиционных металлических прутов, арматура из стеклопластика поставляется в виде свернутой бухты.

Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

Общая схема вязки.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Пластиковые фиксаторы нужны для того, чтобы зафиксировать собранный арматурный каркас в необходимом пространственном положении внутри опалубки перед подачей бетона.

Технология ручной проволочной вязки стеклопластиковой арматуры

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков. Кроме того, стеклопластиковую арматуру просто невозможно соединить при помощи сварки, а поэтому такой тип крепления наиболее приемлем в данном случае.

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

1. свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
2. на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
3. на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
4. во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
5. после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
6. к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
7. укладывается и вяжется следующий ряд продольной арматуры;
8. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, если совмещать стеклопластиковую арматуру с металлической. Из стальных прутов можно заранее заготовит прямоугольные рамки и тогда не потребуется выполнять отдельную вязку вертикальных отрезков.

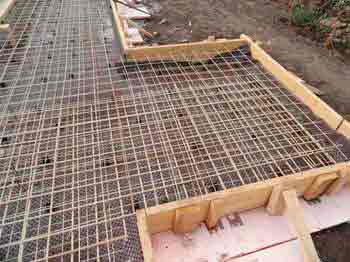

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

Важная особенность сборки арматуры для плитного фундамента заключается в том, что она производится по месту. Это необходимо из-за больших размеров конструкции и невозможности последующего перемещения. Поэтому во время вязки необходимо быть предельно осторожным, чтобы не наступить на уложенные арматурные прутья и не повредить конструкцию.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

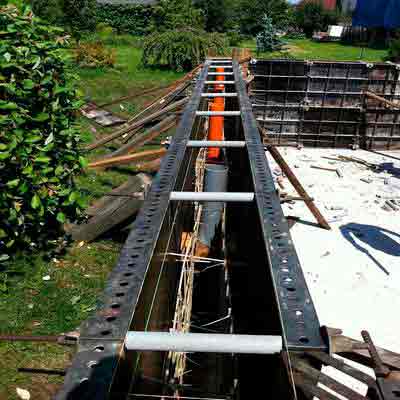

Нюансы вязки стеклопластиковых каркасов для ленточных фундаментов

Особенности сборки арматуры для ленточного фундамента заключается в наличии боковых примыканий, пересечений и углов.

В местах примыкания лент под внутренние стены, соединение перпендикулярного каркаса с наружным выполняется при помощи согнутых П-образных элементов.

В углах арматуру сгибают под прямым углом или привязывают подготовленные Г-образные элементы. Длина нахлеста соединяемых прутков должна быть не менее 30 см и на этом участке выполняется не менее 2-х вязок.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной. Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

В заключение

Вязка стеклопластиковой арматуры для фундамента — это технологически простой процесс, не требующий особых профессиональных навыков. Быстро научиться ему сможет даже неподготовленный человек. Нужно просто немного потренироваться.

Небольшой вес материала значительно упрощает работу, а большая длина арматурного прута в бухте позволяет нарезать стержни любой необходимой длины. Это уменьшает количество стыков в отличие от стальных материалов.

Более подробно о том, как правильно вязать стеклопластиковую арматуру, вы можете посмотреть на следующих видео.

Видео по теме

Источник: http://fundamentclub.ru/armirovanie/stekloplastikovaya-armatura-dlya-fundamenta.html

Ленточный фундамент
из стеклопластиковой арматуры

Ленточный фундамент своими руками отличается не только дешевизной, но и большой надежностью. Это помогает ему оставаться самой распространенной опорной конструкцией. Сделать фундамент для дома своими руками можно всего за один месяц. Однако для этого необходимо обладать определенными знаниями и, конечно, мастерством.

Анализ грунта

Глубина фундамента зависит не только от высоты будущей постройки и материала, из которого она будет возводиться, но и климатических условий региона. Перед тем, как начать работы, нужно провести анализ грунта участка для строительства. Это удобнее всего сделать при разработке скважины, которая в любом случае потребуется для дальнейших работ. При бурении скважины грунт отбирается на различных уровнях. Глубина скважины должна быть на 50-70 см больше уровня глубины промерзания.

Анализ грунта участка для строительства фундамента

Особое внимание следует уделить грунтовым водам. Если их уровень высок, то необходимо создать дренажную систему. Кроме того, оценивается глубина почвенного и насыпного слоев, которые не подходят даже для мелкозаглубленных ленточных фундаментов. Чтобы ленточный фундамент был прочным, необходимо убрать все ненужные слои грунта заранее. Для основания оставляются супесь, песок, глина и суглинок, скрытые верхними слоями почвы. Для ленточного фундамента в наибольшей степени подходят песчаный, обломочный и скальный грунт.

Разметка основания ленточного фундамента

После анализа грунта производится разметка основания ленточного фундамента. Для малоэтажного здания конструкция фундамента должна составлять 400 мм в ширину. Разметку проводят с помощью теодолита. Прочертив периметр фундамента, по его углам забиваются колышки или арматура. Затем на них натягивается шнурок или леска. Глубина мелкозаглубленного ленточного фундамента должна превышать 400 мм. Основание траншеи обустраивается после ее создания. Основание делают с максимально ровной поверхностью при помощи водяного уровня. Грунт в траншее требует тщательной утрамбовки.

После укладки гравия или щебня проводят бетонную подготовку. Для этого применяется тощий низкомарочный бетон В7 (слой от 5 до 10 см). Бетонную подготовку можно провести с использованием профилированной мембраны. Кроме того, можно вообще обойтись без бетонной подготовки, ограничившись только профилированной мембраной. Следует учитывать, что площадь поверхности мембраны должна превышать ровную поверхность на 25%, а поверхность с выступами – на 56%. Однако, если уровень грунтовых вод низкий, применяется только противокапиллярная горизонтальная гидроизоляция фундамента своими руками.

Армирование фундамента

Бетон будет набирать прочность 5-7 дней после заливки. В это время можно подготовить каркас из арматуры для ленточного фундамента. Одним из важнейших моментов при возведении ленточного фундамента является грамотное армирование фундамента,выбрав для этого стеклопластиковую арматуру вместо металлической. Вы предотвратите появление трещин, проседание и деформацию фундамента. Помимо этого, стеклопластиковая арматура позволяет сэкономить от 10 до 30% на стоимости материала. Помимо этого, неметаллическая арматура удобнее и дешевле в транспортировке, чем стальная арматура.

Чтобы создать схему раскладки арматуры правильно, необходим тщательный расчет. Армирование ленточного фундамента арматуой неметалличесой проводится через 20-23 см. Согласно строительным нормам, для таких целей используется арматура сечением не менее 12 мм. При этом для фундаментов, не несущих больших нагрузок, вполне подходит и диаметр стержня 6-8 мм. При этом для армирования ленточного фундамента лучше использовать ребристую стеклопластиковую арматуру.

Для армирующего пояса ленточного фундамента используют два диаметра композитной стеклопластиковой арматуры: из одного собираются продольные части каркаса, из второго — поперечные и вертикальные стояки. Для устройства армирующего пояса потребуются бетономешалка, зубчатая кельма, вибровочная машинка, арматура, раствор для кладки, плиты перекрытий, доски для опалубки, камень или щебень, крепеж, бетон марки М300, утеплитель.

При укладке неметаллической арматуры собирается каркас с двумя поясами (верхним и нижним). Поперечные прутья крепят через равные промежутки, но с большим шагом. Нижний пояс при этом необходимо приподнять над землей. Загибы на краях и углах проводятся равномерно, длина загнутого прута должна быть более 25-30 см. Неметаллическая арматура в розницу.

Ширина армпояса должна равняться ширине блоков, которые будут использоваться для возведения стен.
Высоту предпочтительно брать 300 мм.

Армирование стеклопластиковой арматурой

После сборки каркаса происходит монтаж опалубки и заливка бетона. На этом этапе рекомендуется провести анкеровку арматуры (закрепление кончика стержней). Сначала делается съемная деревянная опалубка, доски для которой должны иметь толщину 20 мм и более. Укладку арматурного каркаса производят с помощью специального крепежа (каркас не должен располагаться непосредственно на дне опалубки). Бетонная смесь для заливки можно приготовить с использованием бетономешалки или вручную.

Выбор бетонной смеси под фундамент

Для выбора марки бетона для качественной заливки арматурного каркаса в опалубке необходимо произвести расчет всех нагрузок и даже погодных условий. Так, марка бетона М200 или выше используется при самых благоприятных условиях. Марка бетона М300-400 – выбор для холодной погоды. При этом в бетонную смесь вводят специальные добавки, отличающиеся морозостойкостью и пластификацией и способные ускорять процесс твердения бетонного раствора в опалубке после заливки. Допустимая доля добавок – от 1 до 2%.

Бетонную смесь можно приобрести заранее (расчет количества бетона выполняется путем умножения ширины на длину и высоту ленточного фундамента). Кроме того, можно приготовить бетонную смесь своими руками (части цемента, песка и щебня должны быть в соотношении 1:3:5). Разбавив водой компоненты, раствор перемешивают.

Если опалубка заливается не за один раз, необходима укладка деревянных перемычек. Их нужно будет убрать при заливке следующей партии бетона. При сухой погоде опалубку снимают на пятый день.

Заливка бетона ленточного фундамента

После заливки бетонного раствора обязательно удаляют все пустоты, воспользовавшись отрезком арматурного стержня. Им следует потыкать бетонную заливку. Если Вы используете металлическую арматуру, то для отсекания мостика холода потребуется провести утепление армированного пояса. Неметаллическая композитная арматура не создает мостиков холода, и утепление армпояса при ее использовании не нужно.

Образовавшиеся после смещения опалубки щели заполняются теплоизоляционным материалом. Залитый бетон покрывают полиэтиленовой пленкой. Она не даст влаге испаряться, и заливка быстрее будет схватываться. Чтобы избежать образования пустот в заливке, используется вибровочная машинка.

Создание ленточного фундамента своими руками – вполне выполнимая задача при строгом соблюдении рекомендаций специалистов. Однако не следует забывать, что экономия на качестве материалов может выйти боком. Лучше сэкономить, к примеру, выбрав стеклопластиковую вместо металлической. Это не только поможет сберечь семейный бюджет, но и повысить прочность и долговечность фундамента Вашего будущего дома.

Прочность, неподверженность коррозии, легкость и доступная цена — вот далеко не все достоинства композитной стеклопластиковой арматуры, всё более активно применяемой в строительстве не только за рубежом, но и в России. Однако здравомыслящие специалисты .

Успешно опробованная в СССР еще в 1960-1970-х годах, композитная арматура нашла свое применение в Германии и Японии, Канаде и США.

Прочитало: 545 человек

В 2014 году Россия снова заняла 136 место в мировом рейтинге качества дорог, повторив неутешительный антирекорд предыдущего года.

Прочитало: 235 человек

Арматура полимерная композитная (пластиковая) по-прежнему считается новшеством, однако ее применение для строительства масштабных объектов началось почти 40 лет назад.

Прочитало: 235 человек

Один из немаловажных плюсов стеклопластиковой арматуры — отсутствие необходимости использовать сварку для сборки армирующего каркаса. Для укрепления прутков между собой проводится вязка арматуры

Прочитало: 339 человек

«Классика, проверенная временем», — так отзываются о металлической арматуре те, кто не привык к экспериментам и не готов отказаться от хорошего в пользу лучшего.

Прочитало: 236 человек

Арматура металлическая Ленточный фундамент для забора

Приняли решение устанавливать забор самостоятельно? Тогда в первую очередь позаботьтесь о правильном фундаменте для него. Лучше остановить свой выбор на проверенной временем — ленточном фундаменте.

Прочитало: 339 человек

Прочность, неподверженность коррозии, легкость и доступная цена — вот далеко не все достоинства композитной стеклопластиковой арматуры, всё более активно применяемой в строительстве не только за рубежом, но и в России. Однако здравомыслящие специалисты .

Стеклопластиковая арматура ГОСТ 31938-2012

Приняли решение устанавливать забор самостоятельно? Тогда в первую очередь позаботьтесь о правильном фундаменте для него. Лучше остановить свой выбор на проверенной временем — ленточном фундаменте.

Прочитало: 339 человек

Прочность, неподверженность коррозии, легкость и доступная цена — вот далеко не все достоинства композитной стеклопластиковой арматуры, всё более активно применяемой в строительстве не только за рубежом, но и в России. Однако здравомыслящие специалисты .

Источник: http://polimerstroy-nn.ru/fundament-lentoshniy-svoy.html

Профессионалы раскрывают карты: вязка арматуры пластиковыми хомутами

Вязка арматурного каркаса — важный этап в строительстве фундамента. От правильного выбора технологии формирования основания и правильного выбора арматуры , зависит его прочность и срок службы будущего строения. Следует подобрать оптимальный способ соединения пластиковой арматуры . Так как при использовании композитных материалов сварное соединение конструкции является неприемлемым вариантом, то используются другие варианты обвязки.

При эксплуатации композитных прутьев необходимо знать, как и с помощью чего правильно связать элементы каркаса.

Существует несколько способов:

• с помощью крючка, используя традиционную вязальную проволоку;
• с применением вязальных пистолетов;
• пластиковыми хомутами;
• пластиковыми клипсами.

С помощью крючка

Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.

Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.

Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.

Вязальным пистолетом

Является более прогрессивным методом, в отличие от крючкового вязания. Пистолет со специальной проволокой, которая поставляется на катушках, способствует более быстрому выполнению соединения, поэтому применяется при больших объемах работ.

Также к плюсам стоит отнести равномерность затяжки проволоки. Из минусов стоит отметить стоимость оборудования — в среднем от 25000 рублей.

Пластиковыми хомутами

Этот способ не требует особых навыков или специального оборудования, в отличие от проволочной связки, а также не занимает много времени и обеспечивает хорошую фиксацию элементов. Из плюсов еще стоит отметить минимизацию использования корродирующих материалов. К отрицательным сторонам относятся:

• ограничение дальнейших действий при заливке фундамента, так как ходить по арматуре, соединенной хомутами, строго запрещено;
• отсутствие гарантий сохранения целостности соединения во время заливки.

Однако, можно вязать арматуру пластиковыми хомутами с металлической сердцевиной, которые добавляют преимущества проволочной вязки.

С помощью пластиковых клипс

Пластиковая клипса для арматуры изготавливается из прочного пластика, устойчивого к различным климатическим условиям и агрессивным средам. Они обеспечивают надежную фиксацию прутьев.

При этом технология сборки очень проста — она представляет собой вдавливание стержня до щелчка, что занимает немного времени. Минусом является невозможность разобрать каркас без повреждения клипсы.

Для ленточного фундамента

Стеклопластик используют для армирования ленточного фундамента индивидуальных небольших построек.

Применение композитных стержней объясняется несколькими причинами:

• минимизация коррозии;
• небольшой вес стеклопластика;
• значительная длина стержней, что позволяет избавиться от стыков на горизонтальном силовом поясе фундамента, которые являются слабыми местами при использовании металлической арматуры .

Можно ли при заложении ленточного основания полностью избавиться от использования традиционной металлической арматуры ? Довольно тяжело, поскольку композитные стержни трудно выгнуть, чтобы они не треснули. Существуют специальные устройства для загиба, но для единичного строительства его применение будет не выгодно. Поэтому в углах применяется металлическая арматура с диаметром, соответствующим выбранной толщине стеклопластика. Как правильно подобрать арматуру смотрите здесь.

При формировании силовых поясов из стеклопластика используется два диаметра прутьев: из арматуры большего диаметра собираются продольные части каркаса, а из меньшего — вертикальные и поперечные.

Такую операцию, как вязка каркаса для ленточного фундамента, достаточно сложно осуществить одному, особенно при отсутствии опыта. Выполнение данной операции в одиночку может повлечь за собой нежелательные последствия. Согласно стандартам, армирование следует выполнять втроем.

Используя стеклопластиковую арматуру , нужно тщательно подойти к вопросу соединения прутьев. В первую очередь стоит оценить масштабы работы — при большом объеме работ, будет ли целесообразно связывать вручную весь каркас? Также стоит учесть некоторые внешние факторы, например низкую температуру, при которой исключается возможность использования хомутов. Самым универсальным способом является фиксация с помощью пластиковых клипс.

Полезное видео

Фиксация клипсами на видео ниже:

Источник: http://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/fundament/armatura/vyazka-stekloplastikovoj-arm.html

Как вязать пластиковую арматуру? Технологии изготовления армирующих каркасов/поясов

От правильного выбора технологии обустройства фундамента и обвязки арматурой зависит прочность основания и долговечность эксплуатации здания/сооружения. Перед тем, как вязать стеклопластиковую арматуру, необходимо подобрать оптимальный способ соединение отдельных элементов в единую конструкцию. Так как прутки/стержни не поддаются сварке, вязка армирующего каркаса является единственным вариантом создания прочной основы бетонной конструкции.

Как связывать стеклопластиковую арматуру?

Обвязка стеклопластиковой арматуры при обустройстве фундамента и иных бетонных конструкций может быть выполнена несколькими способами:

• С применением вязальной проволоки и специальных крючков – традиционный и самый дешевый метод вязки пластиковой арматуры;

• С применением вязальных пистолетов – вязка пластиковой арматуры этим способом является самым оптимальным вариантом при выполнении солидных объемов работ;

• С использованием пластиковых хомутов – один из быстрых и простых способов ручного формирования армирующего пояса/каркаса небольшого размера. Перед тем, как связывать стеклопластиковую арматуру достаточно лишь правильно подобрать размер хомутов;

• При помощи специальных пластиковых клипс.

* Два последних из перечисленных способов не дают полной гарантии создания надежных соединений. Поэтому перед тем, как вязать пластиковую арматуру для фундамента, необходимо четко определиться с объемами работ, а также с планируемыми нагрузками.

Актуальность разных вариантов вязки пластиковой арматуры

Какая технология наиболее выгодна и как вязать композитную арматуру на определенном объекте – эти два аспекта напрямую зависят от масштабов работ. При возведении фундамента небольшого дома, армировании блоков, колонн и отдельных элементов бетонных конструкций рационально применять ручную вязку проволоки, фиксацию хомутов или клипс. А перед тем как вязать пластиковую арматуру для фундамента с солидной площадью (жилые, коммерческие, промышленные объекты) стоит выбрать более оперативный и надежный способ – специальные вязальные пистолеты:

• Электрические пистолеты типа Max для вязки металлической проволокой;
• Механические пистолеты Waker Neuson для вязки скобами/клипсами.

Закажите стеклопластиковую арматуру у производителя — в компании Пласт-Копмозит.

Источник: http://plast-komposit.ru/documents/articles/kak_viazat_plastikovuyu_armaturu

Стеклопластиковая арматура: расчеты требуемого количества для фундаментов домов в ИЖС и коммерческом строительстве

Стеклопластиковая арматура «АРМАСТЕК», представляет собой стеклопластиковые стержни диаметром от 4 до 16 мм, любой строительной длины (возможно скручивание в бухты) с ребристой поверхностью спиралеобразного профиля, состоит из стеклоровинга, связанного полимером на основе эпоксидной смолы. Ее необходимо применять в промышленно-гражданском, дорожном строительстве, а также в бетонных конструкциях с преднапряжённым и ненапряжённым армированием, взамен традиционной стальной арматуры.

Для успешного использования стеклопластиковой арматуры в индивидуальном жилищном строительстве мы предлагаем использовать специальный документ – «Альбом типовых решений по применению неметаллической композитной стеклопластиковой арматуры в бетонных конструкциях». В альбоме представлены схемы армирования различных видов фундаментов (плит перекрытия, перемычек, колонн), применяемых в индивидуальном жилищном и коммерческом видах строительства.

Важно отметить, что применение стеклопластиковой композитной арматуры увеличивает срок службы конструкций (в первую очередь – фундаментов) в 2 – 3 раза по сравнению с применением металлической арматуры, особенно при воздействии на них агрессивных сред, в том числе содержащих хлористые соли, щелочи и кислоты.

На что нужно обратить внимание при выборе и покупке стеклопластиковой арматуры?

Покупать стеклопластиковую полимерную композитную арматуру нужно у производителей, официальных дилеров производителей и проверенных поставщиков, авторизованных данными производителями.

При выборе стеклопластиковой арматуры необходимо уделить внимание качеству изделия, качеству и плотности навивки стеклоровинга по всей длине прутка, качеству заливки витков. Остерегайтесь подделок при покупке стеклопластиковой полимерной композитной арматуры!

Высококачественная стеклопластиковая арматура может использоваться для различных типов фундаментов – плитных, ленточных, столбчатых. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент. Приведем примеры расчетов на дом размером 6 х 6 метров. По данному принципу может быть просчитано абсолютное большинство домов прямоугольной и квадратной формы любой другой необходимой площади.

ПЛИТНЫЙ ФУНДАМЕНТ: Расчет количества арматуры и вязальной проволоки

Для плитного фундамента нужно использовать только арматуру с ребристой поверхностью и диаметром не меньше 10 мм, если это металлическая, либо не менее ф6 АКС (стеклопластиковая). От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт непучинистый и плотный, т.е. имеет хорошую несущую способность, то под нагрузкой от дома он будет меньше деформироваться и от плиты требуется меньшая устойчивость. Второй фактор – это вес дома. Чем он больше, тем больше нагрузка на плиту и больше ее деформация. Если вы строите легкий деревянный дом на хорошем грунте, то для армирования плиты достаточно будет арматуры диаметром 10 мм. Если тяжелый дом на слабом грунте – то арматуру надо использовать толстую 14-16 мм. Шаг сетки арматурного каркаса плиты обычно составляет 20 см, при таком шаге на нашем фундаменте 6х6 м надо уложить 31 пруток вдоль и столько же поперек, итого 62 прутка. Поясов армирования у плиты надо делать два – верхний и нижний, поэтому общее количество прутков будет 124 штуки, при длине прутка 6 м получаем расход 124 х 6 м = 744 погонных метра арматуры. Помимо этого верхнюю сетку арматуры надо соединить с нижней, это соединение делается в местах пересечения продольных и поперечных прутков арматуры. Таких соединений будет 31 х 31 = 961 штук. Если толщина плиты составляет 20 см, а каркас арматуры находится в 5 см от поверхности, то на каждое соединения нужен пруток арматуры длиной 10 см (20 см толщины минус 5 см снизу и сверху). На все соединения потребуется 0,1 х 961 = 96,1 метра арматуры. Общее количество арматуры на весь плитный фундамент составит 744 м + 96,1 м = 840,1 погонных метра.

Чтобы посчитать, сколько нужно вязальной проволоки, необходимо прежде всего определить способ соединения: сначала соединяются продольные и поперечные прутки арматуры нижнего пояса, затем к ним присоединяются вертикальные прутки, и потом к ним продольные и поперечные прутки верхнего пояса. Таким образом, в каждом месте, где пересекаются два горизонтальных прутка и один вертикальный, есть два соединения вязальной проволоки. Таких мест 961 в нижнем поясе и столько же в верхнем. Для вязки одного пересечения прутков нужно 15 см вязальной проволоки, согнутой пополам, то есть 0,3 м чистой длины. Полный расход вязальной проволоки на плитный фундамент составит 0,3 м х 961 х 2 = 576,6 м.

В случае использования стеклопластиковой арматуры оптимальным вариантом является использование хомутиков и стяжек из пластика (используются также в проведении телекоммуникационных сетей и электропроводки).

ЛЕНТОЧНЫЙ ФУНДАМЕНТ: Расчет количества арматуры и вязальной проволоки

Высота ленточного фундамента обычно значительно больше его ширины: например, ширина 30-40 см, высота 70 см. В этом случае лента гораздо меньше, чем плита, склонна к изгибу, поэтому в ленточном фундаменте можно использовать арматуру меньшего диаметра. При строительстве индивидуальных домов в основном используется металлическая арматура 10-12 мм, реже 14 мм. Еще одна особенность ленты – это использование только двух поясов армирования независимо от высоты фундамента. В верхней и нижней частях ленты в 5 см от поверхности бетона укладывают продольные прутки арматуры, они и принимают на себя нагрузку при деформации ленты. Вертикальные и поперечные прутки арматуры не несут нагрузки, их делают из тонкой и гладкой арматуры. При ширине ленточного фундамента 40 см достаточно использовать всего четыре продольных прутка – два сверху и два снизу. Реже используется армирование по три и четыре прутка в каждом поясе. Такое усиление оправдано на слабом или подвижном грунте или при строительстве массивных домов. Самым оптимальным вариантом при ленточном фундаменте является использование стеклопластиковой арматуры АКС ф6, ф7 для одноэтажных домов, и АКС ф8, ф10 для двухэтажных домов и домов с мансардой.

Общая длина ленты фундамента под дом 6 м на 6 м с одной внутренней несущей стеной составит 30 м (24 м периметр внешних стен + 6 м под внутренней). Расход ребристой арматуры для продольного армирования в 4 прутка составит 30 м х 4 = 120 м. Вертикальные и поперечные прутки можно устанавливать с шагом 0,5 м. При ширине ленты 30 см и высоте 70 см с учетом отступом от поверхности фундамента в 5 см на каждое соединение будет нужно 1,6 м гладкой арматуры диаметра 6 мм (либо стеклопластиковой арматуры АКС ф4, ф5). Таких соединений будет 61 штука, общий расход гладкой арматуры будет 97,6 м. Каждое такое соединение имеет 4 связки арматуры. На одну связку нужно 30 см вязальной проволоки, поэтому общий расход вязальной проволоки на ленточный фундамент составит 0,3 м х 4 х 61 = 73,2 м.

СТОЛБЧАТЫЙ ФУНДАМЕНТ: Расчет количества арматуры и вязальной проволоки

Для армирования столбиков достаточно металлической арматуры диаметром 10 мм или стеклопластиковой арматуры ф6 АКС. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки используется только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба большой (более 20 см), то надо использовать больше, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм (либо АКС ф6), которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм (АКС ф4-5). Расход ребристой арматуры на один столб составит 2 м х 4 = 8 м; длина гладкой 0,4 м х 4 = 1,2 м. При необходимом количестве столбов 30 шт общий расход ребристой арматуры будет 8 м х 30 = 240 м, а гладкой 1,2 м х 30 = 36 м.

В одном столбе есть четыре горизонтальных прутка, каждый из которых крепится к четырем вертикальным, поэтому для вязки арматуры на каждый столб необходимо 0,3 м х 4 х 4 = 4,8 м вязальной проволоки. На весь фундамент из 30 столбов потребуется 4,8 м х 30 = 144 м.

СТОИМОСТЬ АРМАТУРЫ ДЛЯ ФУНДАМЕНТА

Теперь, зная необходимое количество арматуры в метрах и зная вес погонного метра арматуры, можно рассчитать необходимую массу арматуры и узнать ее стоимость. Средняя цена тонны металлической арматуры около 28 000 рублей, без учета доставки на участок. При это важно, что для транспортировки металлической арматуры необходимо нанимать специальный транспорт (как минимум, грузовую ГАЗель), а транспортировка стеклопластиковой арматуры возможна собственными силами.

Для плитного фундамента дома 6х6 надо 840,1 м арматуры, при диаметре 14 мм вес одного метра 1,21 кг, общий вес арматуры 1016,5 кг. Стоимость материалов для армирования такого фундамента около 30 000 рублей.

Для ленточного фундамента надо 120 м арматуры диаметром 12 мм. Вес одного метра 0,888 кг, общий вес 106,56 кг. Арматуры диаметром 6 мм нужно 97,6 м, вес одного метра 0,222 кг, общий вес 21,67 кг. Стоимость материалов для армирования такого ленточного фундамента около 4 300 рублей.

Для столбчатого фундамента нужно 240 м 10 мм металлической арматуры, вес одного метра 0,617 кг, общий вес 148,08 кг. Гладкой арматуры в 6 мм диаметром нужно 36 м, ее общий вес составит 8 кг. Стоимость арматуры 5 000 рублей.

Предлагаем вашему вниманию обоснование экономической выгоды использования стеклопластиковой арматуры для данных целей.

Расчет экономической выгоды по замене металлической арматуры на стеклопластиковую:

Ценообразование на стеклопластиковую арматуру (используется для фундаментов):

Источник: http://inbitek.ru/part/metalloznaniya_faq/stekloplastikovaya_armatura_raschety_trebuemogo_kolichestva_dlya_fundamentov_domov_v_izhs_i_kommercheskom_stroitelstve.html

Монтаж стеклопластиковой арматуры

Рекомендации по монтажу стеклопластиковой арматуры

Производство работ с арматурой из стеклопластика практически ничем не отличается от работы с металлической арматурой, и не требует каких-то особенных навыков и знаний. Это такие же арматурные стержни, только не металлические, а композитные, они намного легче металла, соответственно монтаж стеклопластиковой арматуры будет быстрее и легче, благодаря чему значительно сокращаются трудозатраты.

Чем резать стеклопластиковую арматуру

Резка стеклопластиковой арматуры осуществляется болгаркой, также как и в случае с металлической, только этот процесс отнимает намного меньше времени, чем резка металлических стержней, за 4 — 5 секунд, можно разрезать несколько стеклопластиковых стержней диаметром 12мм.

Как и чем вязать стеклопластиковую арматуру:

1. Металлической проволокой, в этом случае процесс ничем не отличается от вязки металлической арматуры, можно осуществлять крючком либо специальным пистолетом.
2. Пластиковым хомутом-стяжкой — этот способ значительно сокращает время на вязку арматурного каркаса, и не ухудшает его прочностных характеристик, главное чтобы на момент заливки, стержни были надежно связаны хомутом.
3. Специальными креплениями – данный способ тоже упрощает работу по соединению арматуры, достаточно просто защелкнуть специальное крепление на арматурных стержнях, и они будут надежно соединены между собой.

Каркас из стеклопластиковой арматуры

Связать объемный каркас, для ростверка или ригеля, из композитной арматуры тоже не составит труда. Процесс в точности такой же, как и в случае с каркасом из металлических арматурных стержней, только из-за того что композитные стержни нельзя согнуть, хомуты стягивающие каркас будут из металла.

Можно сделать заключение, что монтаж неметаллической арматуры это довольно легкий процесс, не требующий специального образования и каких – либо особенных знаний. А с учетом низкого веса, работать с этим материалом быстрее и легче.

Источник: http://www.enrost.ru/montazh-stekloplastikovoi-armatury/

Новые тенденции в строительстве: стеклопластиковая арматура для армирования фундамента

В ассортименте компаний-производителей композитных материалов стеклопластиковая арматура для фундамента появилась совсем недавно и сразу начала активно продвигаться на строительном рынке, что обусловлено ее довольно неплохими характеристиками и разнообразным ассортиментом.

В ассортименте компаний-производителей композитных материалов стеклопластиковая арматура для фундамента появилась совсем недавно и сразу начала активно продвигаться на строительном рынке, что обусловлено ее довольно неплохими характеристиками и разнообразным ассортиментом.

Технические характеристики стеклопластиковой арматуры

Стандартная строительная арматура, которая выпускается сегодня в соответствии с ГОСТ, имеет сечение от 4 до 32 мм. В малоэтажном строительстве наиболее распространена стеклопластиковая арматура с диаметром 6, 8, 10 мм, упакованная в бухты.

В зависимости от типа непрерывного армирующего наполнителя стеклопластиковая арматура делится на несколько типов:

• АСК (стеклокомпозитная)
• АУК (углекомпозитная)
• АКК (комбинированная) и другие.

Важными свойствами стеклопластиковой арматуры, которые обязательно должны быть учтены при армировании фундамента, являются:

• максимально допустимая температура эксплуатации – 60°С;
• предел прочности при растяжении (соотношение силы и площади поперечного сечения):
  • АСК – от 800 МПа
  • АУК – от 1400 МПа;
• предел прочности на поперечном срезе:
  • АСК – от 150 МПа
  • АУК – от 350 МПа;
• предел прочности при сжатии – от 300 МПа.

Также следует учитывать модуль упругости при растяжении, по показателю которого арматура типа АУК превышает АСК в 2,5 раза.

Преимущества и недостатки стеклопластиковой арматуры

Сравнивая свойства стеклопластика с характеристиками стали, следует отметить, что стеклопластиковая композитная арматура для фундамента обладает несколькими значимыми преимуществами, такими как:

• стойкость к коррозии;
• очень низкая теплопроводность и отсутствие мостиков холода;
• диэлектрическая непроводимость и электромагнитная проницаемость (не проводит электричество, не создает помех радиоволнам);
• низкий вес (в 8-10 раз легче металла);
• прочность при растяжении (выше в 2-3 раза);
• бесшовность (транспортировка в бухтах исключает необходимость нарезания на куски под размер машины, как в случае с металлическими прутьями);
• удобство транспортировки (обусловлено предыдущими факторами);

• простота монтажа, не требующего наличия сварочного аппарата и других инструментов;
• отсутствие трещин в бетоне благодаря равным значениям коэффициента теплового расширения.

Наряду со своими достоинствами арматура из стеклопластика имеет весьма существенный недостаток (кроме того, что ее качества еще не проверены временем): очень низкую степень прочности на излом, которая существенно уступает аналогичному показателю стальной арматуры.

В отличие от металла стеклопластик обладает свойствами резины и при изгибе растягивается, поэтому бетону приходится работать на растяжение, с чем он справляется не достаточно хорошо. В связи с этим производители четко обозначают области применения данных стройматериалов, выходить за пределы которых не рекомендуется.

Технология армирования фундамента стеклопластиковыми стержнями

В малоэтажном строительстве армирование фундамента стеклопластиковой арматурой выполняется с использованием прутков сечением 8 мм, которые соответствуют стальным стержням диаметром 12 мм.

Технология данного вида армирования состоит из нескольких этапов:

1- подготовка опалубки:

2- защита поверхности опалубки путем покрытия ее пергамином, который обеспечит неоднократное использование конструкции;

3- выставление метки уровня, до которой будет заливаться бетонная смесь. Ее наносят на внутреннюю сторону опалубки, пользуясь водяным уровнем, чтобы обеспечить равномерное распределение бетона;

4- укладка на дно фундамента кирпичей, которые позволят расположить арматурную сетку на соответствующем расстоянии от краев опалубки (около 50 мм);

5- укладка двух рядков стеклопластиковой арматуры на кирпичи с использованием цельных прутьев;

6- укладка горизонтальных перемычек (поперечин);

7- скрепление всех прутков между собой нейлоновыми хомутами (пластиковыми стяжками);

8- установка и крепление вертикальных прутьев, верхних продольных и поперечных, равных нижним частям арматурной сетки. Размер ячеек определяется с учетом того, что рекомендуемое расстояние между центрами диаметров составляет 150 мм.

9- заливка фундамента бетоном.

Для затвердения требуется 2-3 недели. На этот период его закрывают пленкой от дождя, а в сильную жару смачивают водой.

Расчет стеклопластиковой арматуры для разных типов фундамента

Правильный расчет стеклопластиковой арматуры для фундамента позволит купить нужное количество материала, предварительно определиться с затратами на его приобретение, избежать лишних расходов или дополнительных проблем, вызванных нехваткой арматурных стрежней.

Для расчета арматуры на плитный фундамент необходимо определить длину и количество прутков, исходя из площади основания и учитывая шаг каркасной сетки. Также следует знать, что у плиты выполняются два армопояса (верхний и нижний) и они соединяются между собой вертикальными прутками по всей площади плиты в углах каждой ячейки.

Аналогичным образом выполняется расчет для ленточного фундамента.

Для армирования столбчатого фундамента арматура в столбах устанавливается наоборот, то есть ребристая – вертикально, гладкая – горизонтально. Для каркаса обычно используются 2-4 вертикальных стержня с длиной, равной высоте столба. Для широких (более 20 см) столбов берется больше прутков, которые равномерно распределяются внутри столба. Кроме того на каждый столб требуется не менее 4 горизонтальных прутков.

Использование стеклопластиковой арматуры

Явные преимущества стекловолокна обеспечили довольно широкое применение стеклопластиковой арматуры в фундаменте различных сооружений:

• в гражданском, промышленном и жилом строительстве;
• для бетонных зданий, в кирпичной или блочной кладке с использованием гибких связей;
• при строительстве в зимний период, которое требует добавления в смеси и растворы специальных антиморозных составов и активаторов отвердения, отрицательно влияющих на стальной каркас.

Также композитная стеклопластиковая арматура широко используется в дорожном строительстве и берегоукреплении.

Стоит отметить, что на сегодняшний день использование стеклопластиковой арматуры для фундамента остается весьма спорным, поскольку материал не прошел проверку временем. Многие специалисты рекомендуют применять комбинирование стальных и стеклопластиковых стержней, чтобы наиболее полно использовать преимущества каждого материала и максимально нивелировать их недостатки.

«За» и «против» стеклопластиковой арматуры (видео)

Источник: http://fundamentprofi.ru/izgotovlenie-fundamenta/armirovanie/stekloplastikovaya-armatura

Как правильно выполнить армирование фундамента композитной арматурой?

Для крепкого и надежного здания сооружается его основание — фундамент. Одним из простых в своем сооружении и недорогом исполнении является ленточный фундамент. Он предназначен для того, чтобы выдерживать воздействие от нагрузок и деформации только при его усилении. Для этих целей используется арматура, она компенсирует оказываемые нагрузки, и фундамент остается целым даже при сильных деформациях.

Схема армирования монолитной фундаментной плиты.

Стеклопластиковой арматурой производят армирование ленточного фундамента для коттеджей, бани или особняка.

Стеклопластиковые прутья представляют собой профиль из стекловолокна, с поперечным выступами и круглым диаметром. Выступы необходимы для лучшего сцепления прутьев и бетона.

Новые технологии на помощь строителям

Сейчас становится очень модным строить здания при помощи современных технологий, вот и на смену металлическому каркасу приходит стеклопластиковый. Как и при использовании обычного каркаса, так и при применении стеклопластикового различают несколько видов диаметров арматуры. Для стяжки каркаса желательно использовать вязальную проволоку или пластиковые стяжки. Во время работы такими приспособлениями легче работать, они не поддаются ржавчине и выдерживают значительные перепады температур.

Схема армирования ленточного фундамента.

Первое правило при сборке каркаса из стекловолокна — это соблюсти правильную геометрию, неизменность при заливке и его прочность. Если армирование ленточного фундамента металлической арматурой проводят с интервалом от 10 до 20 см и это зависит от глубины закладки фундамента, то армирование стеклопластиковой арматурой ленточного фундамента проводят через 20-23 см. По всем строительным нормам следует использовать для таких целей арматуру не менее 12 мм, но для фундаментов, которые не несут больших нагрузок, подходит и 6-8 мм.

Сборка каркаса из композитной арматуры тоже имеет свои нюансы: существуют устройства, с помощью которого производятся загибы всех необходимых частей арматуры и его крепление. Для частного строительства приобретать такие устройства нерентабельно, но если работы производятся часто (бригада специализируется на выполнении строительных работ), то наличие такого инструмента на порядок снизит трудозатраты и существенно сэкономит время на сборку каркаса для ленточного фундамента.

Для устройства армирующего пояса ленточного фундамента используется два диаметра стекловолоконной арматуры: из одного собираются продольные части каркаса, второй — для поперечных и вертикальных стояков.

Укладка армирующего пояса

После котлована или траншеи на место залегания ленточного фундамента выкладывается арматура и фиксируется. Расстояние и диаметр рассчитывается архитекторами, и соблюдать проект постройки здания необходимо, т.к. при точном соблюдении технологии постройки здание будет стоять долго. Диаметр может существенно отличаться и при сооружении разных по конструкции фундаментов.

После сборки каркаса происходит монтаж опалубки и заливка бетона. На таком важном этапе очень важно провести анкеровку арматуры. Что это такое? Анкеровка — это способ закрепления кончика стержней. Закрепить можно несколькими способами:

Армирование ленты и подушки.

• загибом арматуры на конце;
• закрепление анкерного болта на края прутьев, он и будет держать нагрузку на близлежащем участке.

Укладка стеклопластиковой арматуры производится с соблюдением тех же технологий, как и металлическая. Собирается каркас с двумя поясами, верхним и нижним, поперечные прутья крепятся через равные промежутки, но с большим шагом. Нижний пояс следует приподнять над землей (фиксируется на вертикальном стояке или приподнимается на одинаковых камнях), сверху защитный слой бетона может быть не 5 см, а 2,5 см. Загибы на краях и углах должны происходить равномерно, длина прута загнутого не должна быть менее 25-30 см.

При выборе стеклопластиковой арматуры следует обратить внимание на то, что производится она двух видов:

Для того чтобы выполнить армирование, необходимо выбирать только ребристую, у нее показатели на вырыв из бетона намного лучше.

Положительные свойства стекловолокна

Стекловолоконный материал позволяет использовать его даже при особо тяжелых условиях:

• перепады температур (отрицательные и высокие);
• постоянное воздействие влаги, которое не снижает его свойств с течением времени, коррозия не возникает;
• агрессивные условия и химическое воздействие.

Схема армирования ленточного фундамента.

С учетом всех свойств очень часто проводится армирование стеклопластиковой арматурой ленточного фундамента. На данном этапе важно помнить, что композитный материал значительно легче металлического и прочнее, поэтому и расход его будет меньше. За счет заявленной крепости можно брать в 2 раза меньше материала, а качество каркаса и фундамента от этого не пострадает.

Использование композитной арматуры позволяет сэкономить немалую часть денежных средств. Стоимость на такой материал значительно меньше, чем на металл. Это связано в первую очередь с расходом материала: доставка на объект меньшего количества обойдется дешевле. В случае работы со стеклопластиковой армирующей составляющей снижаются трудозатраты и время на сборку и порезку материала. Для работы используется болгарка.

Необходимый инвентарь

Для работы по укладке ленточного фундамента и сборке стеклопластиковой арматуры будут необходимы такие инструменты и материалы:

• измерительные приборы (рулетки, метры);
• строительные уровни (водяной и строительный, для горизонтального укладывания каркаса);
• болгарка и средства индивидуальной защиты (для порезки прутьев);
• крепежные анкеры и пластиковые затяжки.

Использование стеклопластиковой арматуры в положительную сторону влияет на семейный бюджет, ее качество по тепловому расширению совпадает с температурой бетона, поэтому ее использование предотвратит появление трещин, проседания и деформации.

Источник: http://moifundament.ru/armirovanie/fundamenta-stekloplastikovoj-armaturoj.html

Укладка арматуры в будущий фундамент

Для фундамента важна прочность, надежность, способность выдерживать любые нагрузки. Чтобы сделать это реальным, требуется укладка арматуры в фундамент. Для ленты достаточно несколько армирующих поясов.

Схема установки арматуры в фундамент.

Чаще всего используют стальные прутья (их сваривают или связывают вязальной проволокой), но современные технологии позволяют применять и другие материалы — стеклопластиковые прутья.

Арматура различается и по ряду других признаков:

• назначение (фундаментная основная, для сливных работ, общая строительная, сигнальная и прочие типы);
• в зависимости от профиля (периодическая, гладкая);
• от условий использования (ненапрягаемая, напряженная);
• по технологии и материалам производства и многим другим признакам.

Стеклопластиковая арматура для фундамента

Типы проволочных узлов для ручной вязки арматурных каркасов.

Стеклопластиковая арматура применяется сегодня не так часто, как традиционная металлическая, но это не значит, что она менее качественная. Данный материал имеет следующие характеристики:

• низкая стоимость в сравнении со стальными прутьями;
• длина одного стержня может быть любой. Это удобно, так как процент прирезки получается минимальным;
• для прохождения углов используются специальные элементы для прочности и надежности конструкции;
• вес стеклопластиковой арматуры намного ниже, чем у металлической;
• подобный материал совершенно не проводит тепло, способен выдерживать критические низкие температуры, нагрев до + 100°C;
• стеклопластик является диэлектриком;
• арматура подобного типа не подвержена коррозии, ее можно использовать вместе с любым агрессивным материалом.

Укладка арматурного пояса

Схема монтажа арматурного каркаса.

Процесс укладки арматуры для фундамента — это процесс довольно сложный. Требуется не только правильно подобрать арматуру, но и грамотно ее расположить. Обычно для армирования достаточно 2-3 пояса, для соединений применяется специальная вязальная проволока либо сварка, но первый вариант предпочтительнее. Не столь критично, что используется — металлическая или стеклопластиковая арматура. Отличаться будет только итоговая стоимость. Несмотря на высокие эксплуатационные свойства стеклопластика, многие строители предпочтение все же отдают традиционным стальным прутьям, так как они обеспечивают необходимую надежность и прочность, способность выдерживать большие нагрузки.

При выполнении работ внимание надо уделять тому, чтобы арматура была уложена и закреплена правильно. Обычные горизонтальные и вертикальные прогоны вопросов не вызывают, достаточно только укладывать прутья ровно, крепить их проволокой к поперечинам. А вот углы обычно являются слабым местом для начинающих строителей. Самая распространенная в этом случае ошибка — прутки начинают гнуть, нагревая их паяльной лампой. Делать это нельзя категорически. Арматуру можно сгибать только в холодном состоянии, для удобства применяется специальная гибочная машина. Композитную арматуру гнуть нельзя, углы формируют только путем вязки. Для стеклопластиковой армировки используются специальные готовые углы, которые достаточно просто укрепить в требуемом месте фундамента.

Достоинства и недостатки вязки

Элементы армирования угла: 1. Горизонтальная арматура. 2. Нахлест. 3. Вертикальная арматура. 4. Поперечная арматура. 5, Дополнительная поперечная арматура. 7. Г-образный хомут.

Для укладки арматурного пояса используется вязальная проволока (сварка тоже возможна, то качество ее будет совершенно другим). Каждый из методов соединения отличается своими плюсами и минусами, среди которых необходимо отметить следующее:

• сварка применяется не так часто, как вязка проволокой, хотя подобный метод более быстрый. Недостаток кроется в том, что прутья с диаметром в 20 мм сваривать нельзя, а закаленность арматуры после обработки под высокой температурой теряется. Применяется сварка в основном при выполнении работ с плитным фундаментом, когда количество поясов довольно большое, то есть вязать проволокой каждое соединение просто не представляется возможным, так как времени на это уходит слишком много. Нельзя применять сварку и при строительстве на пучинистом, проседающем грунте. Происходит это из-за того, что во время просадок грунта слишком жесткая конструкция сильно деформируется, основание быстро разрушается, ремонт в данном случае невозможен;
• вязка обычной вязальной проволокой — это простой и надежный метод соединения 2-х прутков, которые накладываются друг на друга, после чего перевязываются. Длина нахлеста в этом случае составляет 500-1000 мм, на один узел уходит примерно 200 мм. После перевязки проволока скручивается для обеспечения надежности и подвижности. Такой метод хорош, но только для небольших объемов работ, например, плитный фундамент очень сложно перевязать таким способом;
• вязка при помощи пистолета — еще один способ соединения арматуры. В пистолет закладывается скоба, после этого соединяются пруты. В данном случае нахлест в 500 мм уже не нужен, сама работа выполняется очень быстро, нет необходимости напрягать руки;
• если армирование выполняется при помощи стеклопластикового материала, то крепить его надо только специальными полимерными хомутами. Нахлест не требуется, для удобства работы можно применять бобышки, т. е. фиксаторы из пластика.

Как выполнить расчет?

Схема сварки арматурных соединений.

Как узнать, сколько арматуры для фундамента необходимо? Все не так сложно, как может показаться. К примеру, необходимо рассчитать количество арматуры для жилого дома 6*6 м. Капитальная стена будет только одна, длина ее составляет 6 м. Параметры фундамента дома: высота — 600 мм, ширина — 350 мм. Между отдельными прутьями расстояние будет составлять 500 мм и 250 мм.

Допустим, для работы будут использоваться прутья с длиной в 6-12 м, для углов будут применяться закругленные прутки, чтобы уменьшить нагрузку на места крепежа. При выполнении вязки длина нахлеста должна составлять 1 м. Чтобы армировать ленточный фундамент, необходимо выполнить 2 яруса вязки, то есть надо взять 4 ребристых продольных прутка с классом от А3. Верхняя часть такого пояса будет сохранять конструкцию во время пучения от разрывов, а нижний пояс обеспечит сохранность в процессе усадки всей конструкции.

Арматура рассчитывается таким образом:

• периметр здания составляет: (6+6)*2 = 24 м;
• общая длина для фундаментной ленты: 24*6 = 30 м, включая внутреннюю стену;
• общая длина арматуры из 2-х ярусов по 4 прута: 30*4 = 120 м;
• количество соединений для армопояса из расчета нахлеста в 1 м: 4*5 = 20 м;
• общее количество арматуры для фундамента: 120+20 = 140 м;
• для расчета гладкого прута на 8 мм надо учесть, что расстояние между перемычками составляет 0,5 м. В итоге получаем : 30 / 0,5 = 60 шт.;
• учитывая размеры для решетки 500*250 мм, сам стержень рассчитывается так: (0,5 м+0,25 м)*2 = 1,5 — периметр для одного кольца. Общая длина стержня составит 60*1,5 = 90 м;
• 5-10% необходимо прибавить на расходы, которые возникнут при отрезании прута на перемычки: 90 + 5 % = 95 м;
• общая длина (если учесть, что прут использовался одинаковый гладкий) составляет: 140 + 95 = 235 м.

Для вязальной проволоки расчеты производятся отдельно:

Схема вязки арматуры.

• количество продольных соединений оставляет 20 шт, проволока для каждой вязки должна иметь длину в 200 мм. Метраж такой проволоки составит 20*200 = 4000 = 4 м;
• количество поясов — 60, в каждом идет по 4 связки, значит: 60*4 = 240 связок;
• так как количество хомутов составляет 240 шт, а одной проволоки — 200 штук, то можно узнать общую длину: 240*200 мм = 48 000 мм = 480 м;
• длина всей вязальной проволоки, которая понадобится при армировании: 4 + 480 = 484 м.

Расход всей металлической арматуры для фундамента дома 6*6 м составляет:

• ребристая арматура — 140 м;
• гладка арматура — 95 м;
• вязальная проволока — 484 м (или 240 хомутов из пластика).

Армирование фундамента — это важная часть работы устройства любого основания, так как именно от этого этапа зависит прочность, устойчивость, возможность конструкции выдерживать сильные нагрузки. Выбор такой арматуры сегодня достаточно большой, но при любом раскладе необходимо точно соблюдать технологию вязки, правильно выполнить все расчеты материалов, которые будут нужны в работе.

Источник: http://moifundament.ru/armirovanie/armatury-ukladka.html
