Как монтировать подвесной потолок Армстронг — монтаж потолка

Содержание

.

Монтаж потолка Армстронг

Система подвесного потолка не так давно вошла на современный строительный рынок. Однако на сегодняшний день она занимает лидирующие позиции, среди отделочных материалов для потолков. Подвесные системы типа Армстронг особенно актуальны в нежилых, офисных, помещениях специального назначения.

Подвесной потолок с кромками или цветной системой подчеркнет индивидуальность интерьера

За, казалось бы, сложной системой монтажа кроется вполне понятная схема. Имея необходимый набор инструментов, инструкцию и время можно легко и просто смонтировать потолок типа Армстронг.

  • 1 Подвесные потолки
  • 2 Монтаж подвесного потолка типа Армстронг
    • 2.1 Как вычислить объем материалов?
    • 2.2 Подготовка к монтажу
    • 2.3 Начинаем установку системы

Подвесные потолки

Преимущества подвесного потолка очевидны.

  • Быстрый и легкий монтаж конструкции.
  • Сохраняется доступ к запотолочному пространству.
  • Возможность планирования коммуникаций по потолку без штробления поверхности.
  • Простота обслуживания и возможность замены плит.
  • Звукопоглощающие свойства.
  • Возможность подбора плиток под требования помещений.

    Последний пункт особенно важен, когда речь идет о специфических помещениях. Так, для медицинских палат и кабинетов важно, чтобы материал имел соответствующий сертификат. В коридорах используют только негорючие материалы, а в чистых комнатах те, что обеспечивают абсолютную гигиену.

    Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента. Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи.

    Дизайнерские возможности подвесного потолка не ограничиваются лишь сплошной однотонной поверхностью

    И всю эту красоту можно создать самостоятельно, следуя представленной пошаговой инструкции.

    Монтаж подвесного потолка типа Армстронг

    Прежде, чем приступать к описанию процесса, давайте конкретизируем тот набор инструментов, который необходим для полноценной работы.

  • Шуруповерт.
  • Перфоратор.
  • Дисковая пила по металлу.
  • Уровень.
  • Крепежные элементы.
  • Ножницы для резки по металлу.
  • Плоскогубцы, молоток.

    Сами элементы потолка включают в себя подвесы, профили для каркаса, потолочные плиты, встраиваемые светильники. Размер потолочных плит может быть квадратным или прямоугольным. Этот показатель не влияет на порядок работы при установке конструкции.

    Как вычислить объем материалов?

    Количество составляющих каркаса для будущего подвесного потолка рассчитывается, в первую очередь, исходя из площади помещения. При этом многие комнаты или холлы могут неправильную форму, что значительно усложняет расчет элементов. Можно воспользоваться уже готовым калькулятором из сети. А можно, не доверяя сторонним ресурсам, высчитать количество необходимых элементов самостоятельно.

    Начнем с того, что потолок, а точнее каркас или подвесная система, монтируется из нескольких составляющих. В них входят уголок длиной три метра и направляющие, 3,7, 1,2 и 0,6 метров соответственно.

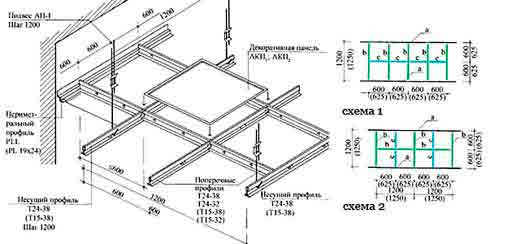

    Основные элементы конструкции

    На имеющуюся площадь применяется коэффициент, который и будет давать конечное число планок в погонных метрах.

    Например, если площадь помещения 15 кв.м., то для планок длиной 3,7 и 0,6 коэффициент будет 0,84, и их количество составляет 15*0,84=12,6 м, а для планок 1,2 берется коэффициент 1,68, значит, таких элементов потребуется 15*1,68=25,2 м. Уголок считается по периметру, а количество плит по чертежу. На все элементы закладывается 10% на подрезку материала.

    Подготовка к монтажу

    Прежде чем приступать к монтажу системы, убедитесь в том, что все коммуникационные работы уже закончены, решены вопросы с вентиляцией, вытяжкой и разводкой электросети, в том числе к встраиваемым светильникам.

    Постарайтесь спланировать схему установки плиток. Нужно обязательно учитывать, что в местах соединения со стеной обязательно будут обрезные элементы. Чтобы в процессе монтажа это не стало неожиданностью, лучше сразу рассчитать наиболее оптимальное расположение таких обрезанных кассет.

    Пространство между подвесной системой и потолком не должно быть менее 10 см. Это гарантирует легкий монтаж светильников и доступ к межпотолочному пространству. Подвесы для крепления конструкции позволяют регулировать высоту.

    Начинаем установку системы

    • Первым шагом необходимо произвести разметку базовой линии по высоте с помощью лазерного уровня. Напомним, что технологический отступ должен быть не менее 15 сантиметров.

    Разметка осуществляется при помощи специального инструмента и служит отправной точкой для производства работ

    • Далее осуществляем сборку пристенного уголка. Он является опорой нашего будущего каркаса. Крепежные элементы выбираются исходя из материала основания, но, как правило, это дюбеля с пластиковыми гильзами.

    Уголок крепится на уровень разметки базовой линии

    • После этих манипуляций можно переходить к сборке каркаса. Первыми монтируются направляющие профили длиной 3,7. Они фиксируются на уголках с шагом 120 см и закрепляются подвесами.

    Возможные варианты подвесов и способов их крепления

    Последние необходимо устанавливать из расчета один на метр. И соблюдать высоту относительно смонтированного уголка. В предварительно просверленные отверстия вставляются пластиковые дюбеля, на которые и крепятся подвесы. Система бабочка, которой снабжены подвесы, позволит отрегулировать высоту элементов.

    Структура потолка может быть разная, но система крепления к основанию всегда едина

    • В полученные пространства между параллельными направляющими вставляются рейки длиной 1,2 м с шагом 0,6 м. Эти две составляющих каркаса имеют способ соединения шип-паз. Ошибиться будет невозможно, потому что неправильно приложенные друг к другу элементы попросту не защелкнутся.

    Система шип-паз гарантирует формостабильность и прочность конструкции

    • Чтобы получить необходимые нам ячейки размером 60*60 сантиметров, необходимо заполнить расстояние между планками самыми короткими рейками, их расположение будет параллельно несущей планке и перпендикулярно планке 1,2 м.

    Классический вариант системы с ячейками 60*60

    Стоит отметить, что в местах, где планируется установка светильников необходимо обеспечить дополнительную жесткость конструкции, укрепив по периметру еще несколькими подвесами.

    • Теперь можно приступать к установке панелей на каркас. Лучше производить эту работу в перчатках. Это позволит исключить появления пятен на лицевой поверхности и защитит руки от раздражения, которое может вызвать волокно из каменной ваты. Чтобы положить плитку на систему, достаточно просунуть её в отверстие и, придерживая снизу, уложить в ячейку.

    Уложенные на систему кассеты ни чем не закрепляются, при этом надежно лежат, поскольку размер ячеек соответствует размеру кассет

    Надеемся, наша инструкция позволит вам быстро разобраться с тем, как правильно смонтировать подвесной потолок типа Армстронг и поможет избежать проблем при монтаже.

    А краткое видео наглядно покажет, последовательность производства работ.

    Источник: http://remont-master-info.ru/1670-video-instruktsiya-poshagovogo-montazha-potolka-armstrong-montazh-svoimi-rukami-s-foto.html

    Монтаж потолка армстронг — инструкция, видео

    Монтаж потолка Армстронг, видео-инструкция по установке

    Схема установки потолка армстронг

    Порядок установки потолка армстронг

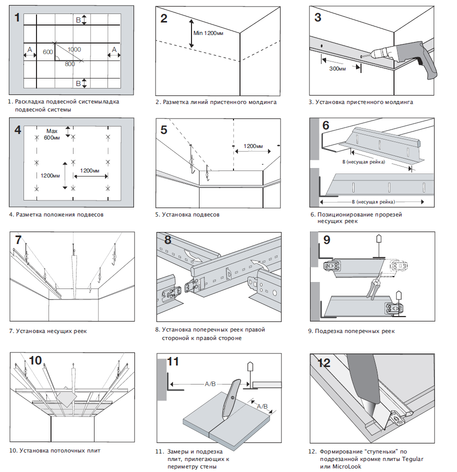

    Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:

    I. Установка пристенного уголка (углового профиля)

    Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.

    II. Установка несущих направляющих и пружинных подвесов

    Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

    Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.

    III. Установка поперечных реек каркаса

    Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.

    Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.

    IV. Установка растровых светильников

    Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.

    V. Установка потолочных плит

    На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.

    Источник: http://potolki-podvesnie.ru/instrukciya-montazh-potolka-armstrong

    Виды и монтаж подвесного потолка Армстронг

    Потолок Армстронг используется для отделки потолков в торговых залах и офисных помещениях. Он красиво выглядит, быстро устанавливается, и недорого стоит. Рассмотрим подробно монтаж потолков Армстронг.
    Подвесная система Армстронг
    Подвесной потолок позволяет проводить скрытые инженерные системы. Все элементы системы изготавливаются из легких металлических сплавов (в основном из алюминиевых), поэтому нагрузка на перекрытия минимальна.

    Элементы системы

    Подвесной каркас состоит из нескольких типов профилей:

    • Несущие. Длина 3,6 м, типы Т15 и Т24 (определяет ширину профиля).
    • Поперечные. Длина 0,6 и 1,2 м, типы Т15 и Т24.
    • Угловой пристенный профиль 19/24.

    Сама отделка – это плитки. Они могут быть двух размеров: 595×595 мм и двойные 1190×595 мм. Второй вариант менее популярен из-за прямоугольной формы.

    В качестве крепежных изделий для поддержания профилей в висячем состоянии используются специальные подпружиненные спицы, с помощью которых можно изменять высоту установки каркаса. Регулировка длины спиц позволяет выровнять потолок в горизонтальной плоскости.

    Спица это сдвоенный элемент, состоящий из трех частей:

    1. спица с ушком на одном конце;
    2. спица с крючком на конце;
    3. пружина типа «бабочка».

    Первый элемент крепится к потолку с помощью анкеров. На второй надевается профиль. Пружиной можно регулировать высоту установки каркаса.

    Варианты отделки

    Потолки под брендом «Армстронг», делятся на несколько классов:

    • Эконом-лайн. Минераловолокнистые плиты, которые обладают невысокими качествами, зато цена их самая низкая. Имеют низкую влагостойкость, поэтому использовать их в помещениях с риском протечки крыши или повышенной влажностью нельзя. К этому классу можно отнести модели плиток «Байкал», «Оазис», «Татра».
    • Серия «Прима». Потолки этого класса отличаются повышенными техническими характеристиками: повышенная влагостойкость, механическая прочность, долговечность, толщина плиток до 15 мм. Шесть видов поверхностей с различными цветами и рельефом. Десятилетняя гарантия от производителя.

  • Акустические потолки. Толщина плит до 22 мм – это не только прекрасная защита от проникновения шума, но и надежная конструкция в плане эксплуатации.
  • Дизайнерские. Отличаются нестандартным видом, фактурой, материалом.

    Дизайнерские потолки Армстронг

    В большинстве случаев монтажом занимаются компании, которые продают подвесную систему и эта услуга уже включена в стоимость потолка. Но иногда нужно сделать установку самостоятельно или проконтролировать работу монтажников.
    Монтаж Армстронга не рекомендуется делать в помещениях с влажностью выше 70%.

    Подготовка

    Определите начальную точку установки. Для этого замерьте каждый угол помещения и выберите наименьший по высоте. Этот этап желательно делать после выравнивания пола.

    Отмерьте от самого низкого угла вниз по стенке размер, который будет соответствовать расстоянию от базового потолка до подвесной конструкции. Минимальный отступ от основания — 15 см. Если под потолком будут скрытые коммуникации, этот размер учитывается от нижнего края коммуникации (к примеру, от воздуховода вентиляции).

    Разметьте остальные три угла комнаты на одном уровне с первым. Это делается с помощью лазерного или водяного уровня.

    Чтобы сделать ровную линию по разметке, воспользуйтесь малярным шнуром (шнуроотбойное приспособление). Это специальная нить с краской, которую натягивают по разметке между двух точек и отгибают, чтобы она отпружинила и оставила прямой отпечаток на стене.

    Теперь нужно определить место крепления подвесов и профилей.

    1. Определите центр комнаты. Для этого прочертите диагональные линии. Точка пересечения и есть центр комнаты.
    2. Поперек помещения нанесите линию через полученный центр.
    3. Через каждые 120 см от центра в разные стороны отложите линии, по которым будут монтироваться направляющие профили.
    4. По линиям через каждые 120 см отложите точки, это места установки подвесов. За начало замера берется центральную точку.

    Установка подвесов и профилей

    В первую очередь крепится пристенный профиль.

    Профиль прикладывается к стене широкой полкой. Крепление делается через готовые отверстия саморезами, которые скрепляют со стеной через заранее установленные пластиковые дюбели.

    По отметкам на потолке бурятся отверстия под анкеры и к ним крепятся подвесы (спицы). Чтобы упростить монтаж, все крючки на конце спицы поворачиваются в одну сторону.

    Теперь все готово для того, чтобы можно было собрать каркас. На направляющих есть готовые сквозные отверстия, через которые происходит зацепление крючка. Края профилей укладываются на пристенные профили.

    Для удобства рекомендуется установить три-четыре направляющих элемента, между которыми устанавливаются поперечины. Крепление двух видов профилей происходит замковым соединением, которое предусмотрено конструкцией.

    Расстояние между поперечинами — 60 см.

    Места установки светильников усиливаюся установкой дополнительного подвеса и поперечины.

    Под потолком есть готовая конструкция каркаса, которая представляет собой обрешетку в виде ячеек размерами 60×60 см. Плитка Армстронг – достаточно маркий материал, поэтому лучше работать в перчатках.

    Вставьте плитку в ячейку по диагонали ребром вверх, разверните в горизонтальной плоскости и опустите по месту установки. Обратите внимание на совпадение рисунка с другими элементами.

    При необходимости плитка подрезается ножом.

    Устройство подвесных потолков Армстронг очень простое и продуманное для быстрого монтажа. Это позволяет в краткие сроки отделывать потолки большой площади, вне зависимости от качества основания. Рекомендуем оставить несколько запасных плиток на случай замены, их можно спрятать внутрь конструкции.

    Инструкция по монтажу подвесного реечного потолка из алюминиевых профилей своими руками. Виды реечных потолков, фото монтажа на кухне и в ванной.

    Пошаговая инструкция по установке подвесной системы Грильято: монтаж каркаса, укладка решетки и установка светильников.

    Инструкция по установке подвесного кассетного потолка. Советы по выбору. Фото потолков от разных производителей: Албес, Caveen, Cesal, Sky.

    Источник: http://remboo.ru/potolok/armstrong.html

    Монтаж потолка Армстронг своими руками

    В этой статье пойдет речь об одном из самых популярных подвесных потолков — потолке Армстронг. Здесь вы найдете технологию монтажа потолка и светильников Армстронг, которые являются неотъемлемой его частью.

    Подвесной потолок Армстронг, его плюсы и минусы

    Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:

    Достоинства

    Хорошая светоотражающая способность

    Выравнивает потолок, позволяет скрывать вентиляцию и провода

    Легко разбирается (при необходимости)

    Небольшой вес конструкции

    Недостатки

    Не защищает от протекания

    Не подходит для круглых или овальных помещений

    «Съедает» достаточно много высоты потолка (от 15 см)

    Ограниченность в выборе дизайнерских и архитектурных решений

    Невысокая стойкость к механическим повреждениям

    Виды материалов потолка Армсторонг

    Конструкция такого потолка представляет собой потолочные плиты, которые укладываются на металлический каркас.

    Для изготовления потолочных плит используются различные материалы:

    Как правило в качестве металлического покрытия выбираются перфорированные (дырчатые) алюминиевые пластины.

    Потолочная плита изготавливается из шпона — материала, получаемого, как правило, путем наклеивания тонких листов (0.5-3мм) из дерева на деревянные или ДВП панели.

    Минеральное волокно

    Как правило изготавливается из стекловаты или стекловолокна. У этого типа плит есть незаменимый плюс — наличие мелких пор в материале, обеспечивающих лучшую циркуляцию воздуха.

    Густое покрытие поверхности маленькими отверстиями называется перфорацией. Величина перфорации показывает, какой процент потолочной плиты составляют мелкие отверстия. Такое соотношение между площадями может быть, как доли процента, так и достигать более 20-ти процентов.

    В качестве примера можно привести виды перфорации для металлических потолочных плит:

    Подвесные потолки могут покрывать потолок как полностью, так и только его часть. Среди вторых весьма популярен так называемый потолок типа

    Существуют так же изогнутые варианты потолочных плит Армстронг:

    Однако, классическое решение с полным покрытием потолка ровными плитами остается неизменно популярным.

    Необходимые материалы и инструменты

    Чтоб приступить к монтажу потолка нужно закупить материалы и найти необходимые инструменты.

    Инструменты

    Перфоратор либо шуруповерт

    Потолочные панели 0.6 м на 0.6 м

    Подвес двусоставной с зажимной пружиной

    Несущая рейка 3.7 м

    Важно! Материал приобретайте с запасом 5-10%.

    Потолок Армстронг — технология монтажа

    Разметка потолка

    Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

    Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см.

    Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

    Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

    Монтаж боковых профилей

    На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

    Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

    Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

    Монтаж подвесов

    После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

    Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

    Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов.

    Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

    После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

    Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

    Монтаж несущих реек

    Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

    Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

    На видео можно посмотреть инструкцию по сборке таких креплений:

    Монтаж поперечных реек 1.2 м

    Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

    Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее.

    Монтаж поперечных реек 0.6 м

    Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

    Укладка потолочных плит

    Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

    Монтаж светильников Армстронг

    Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

    Их существует несколько видов.

    Традиционные люминесцентные 4 лампы на 18 ватт

    Что нужно знать при выборе светильников:

    Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

    Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

    Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

    В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

    Об установке светильников Армстронг можно посмотреть в следующем видео:

    О том, из каких частей он состоит и как разбирается — здесь:

    Сравнение различных видов светильников:

    Видео монтажа подвесного потолка Армстронг своими руками



    Источник: http://samoremont.com/potolok/podvesnoj/174-montazh-potolka-armstrong-svoimi-rukami

    Монтаж потолка Армстронг своими руками

    Известно, что потолки Армстронг получили очень широкое распространение, и все благодаря тому, что их очень легко монтировать. Настолько, что это можно сделать собственноручно, установка очень доступна и проста. Обладает просто замечательными эксплуатационными характеристиками.

    Если он будет поврежден водой, тогда панели можно легко сменить на новые. С помощью подвесных потолков можно преобразить какой угодно интерьер, в особенности, если потолки в ремонтируемых помещениях обладают сильными геометрическими либо косметическими недостатками. Стоит более подробно рассмотреть монтаж подвесного потолка Армстронг

    Подготовка

    Инструменты

    Для начала надо подобрать нужные инструменты. Чтобы провести монтажные работы, необходимо подготовить:

    • шуруповерт либо перфоратор. Инструмент нужно выбирать, учитывая материал, из которого были сделаны потолки и стены;
    • крестовая отвертка;
    • стандартный молоток;
    • пассатижи;
    • пара строительных карандашей;
    • уровень.
    • потолочные панели, со стандартным размером 600 на 600 миллиметров;
    • угловой профиль;
    • главная несущая рейка;
    • специальный двусоставной подвес, имеющий зажимную пружину;
    • разные рейки длиной шестьдесят сантиметров и один метр, двадцать сантиметров;
    • дюбель гвоздь.

    Важно. Необходимо обязательно составить схему, как будет производиться монтаж потолка армстронг, привязывая все к какому-нибудь конкретному помещению. Благодаря этому можно рассчитать количество нужного материала, дополнительно нужно выбрать раскладку всех потолочных частей.

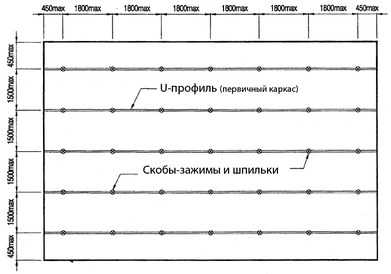

    Схема монтажа потолка Армстронг

    Подробнее о параметрах и комплектующих потолка Армстронг, вы можете прочитать в статье Потолок Армстронг — технические характеристики

    Сама инструкция по установке потолка Армстронг, изложена ниже и ее предварительно разделили на несколько стадий.

    Подготовительные работы

    Процесс и технологию монтирования данного потолочного покрытия можно довольно легко освоить, если при этом соблюдать абсолютно все необходимые правила. Только так с ней сможет справиться человек, который ранее даже не знал о существовании подобных потолков.

    Для начала необходимо запастись абсолютно всеми необходимыми стройматериалами, подготовив инструменты. Стоит купить материал с небольшим запасом – в пять либо десять процентов. Благодаря этому, можно в будущем избежать довольно распространенной проблемы, когда работа будет подходить к завершению, а стройматериалов немного не хватит.

    Также необходимо дополнительно разобраться с выбором вида потолочных плит. Данные плиты могут быть гладкими либо же текстурными. Если необходимо, их можно окрасить в желаемый цвет, используя акриловую либо водоэмульсионную краску.

    Сравнительно недавно, начали активно использовать потолочные панели, на которые было нанесено 3D-изображение. Их дизайн является очень разнообразным, его ограничивает только фантазия заказчика.

    Цветочный рисунок на панелях

    Прокладка коммуникаций

    В начале, при монтаже подвесного потолка Армстронг, нужно начинать с прокладки всех необходимых коммуникаций, которые будут расположены под фальшпотолком. После установки потолка монтаж коммуникаций возможен, но менее удобен. Подвесную систему стоит выбирать в зависимости от веса встроенного оборудования, которое будет размещено в фальшпотолке. Крепежные системы подвесных потолков Армстронг рассчитаны на распределенную нагрузку до 6,5 кг на кв.м., тогда как некоторые разновидности крепежей могут выдерживать распределенную нагрузку до 10 кг на кв.м.

    Из инструментов не обойтись без перфоратора, дрели, молотка, болгарки и ножниц по металлу. На стоимость монтажа подвесного потолка напрямую влияют площадь помещения и качество используемых материалов.

    Сначала нужно разметить все помещение по периметру с помощью горизонтальных линий. Чтобы это сделать, надо отступить как минимум десять сантиметров от потолка. Преимущественно данный отступ составляет пятнадцать сантиметров. Потом, с использованием строительного уровня, желательно произвести разметку. В этих целях можно применить специализированный красящий шнур. Чтобы сделать разметку с его использованием, надо сделать в углах помещения метки, помня об отступе от потолка. Потом нужно закрепить на одной метке шнур, натянув его до следующей. Он оставит после себя идеально ровный след. Похожим образом размечают другие стены. С помощью осепостроителя либо лазерного уровня можно значительно сэкономить время, которое будет затрачено на данной стадии работы.

    После разметки можно приступать к установке углового профиля. Как это сделать покажет любая инструкция видео. Его можно монтировать по периметру помещения. Закрепляется все, преимущественно, дюбелем гвоздя, диаметр которого составляет шесть миллиметров. Максимальный шаг крепежа составляет сорок сантиметров. Если стена является деревянной, тогда используют саморезы, минимальная длина которых равна 35 миллиметрам.

    Важно. Случается, что монтаж приходится осуществлять прямо на стены из гипсокартона. В подобном случае, на стадии монтирования стен, нужно установить из профиля закладной элемент. Но часто о нем просто забывают. В подобном случае крепежи углового профиля производятся не саморезами, для этого используют специализированные анкеры «Бабочка».

    Разметка потолка

    Монтаж подвесных потолков Армстронг начинается с разметки горизонталей будущего фальшпотолка. При помощи лазерного уровня или гидроуровня во всех углах комнаты карандашом ставятся насечки. Затем производится замер расстояния от пола до этих отметок. Около каждой отметки отмечается измеренное расстояние. Это делается для того, чтобы вычислить самую низшую точку на потолке, которая станет ориентиром при опускании подвесного потолка. Нужно всегда помнить, что наименьшее расстояние, которое может быть между настоящим потолком и подвесным потолком, должно быть не менее 15 см.

    Это расстояние является своего рода гарантом успешного размещения на потолке растровых светильников. Полученные точки соединяются между собой при помощи трассера. По трассеру по всему периметру комнаты прибивается угловой профиль 19/24(длинная сторона профиля должна соприкасаться со стеной). Наружные и внутренние углы ножницами по металлу разрезаются под углом в 45 градусов. Важно помнить, что подвесы не должны быть ниже угловых профилей 19/24, в противном случае лишняя длина отрезается болгаркой и снимается фаска, чтобы вставить пружину-бабочку. Подвесы крепятся забивными дюбелями. Чтобы направляющие профили было проще крепить, все крюки на подвесах загибаются в одну сторону.

    Монтаж несущих реек

    Потом осуществляется монтаж всех несущих реек. Средняя длина составляет 3,7 метра. Если помещение более длинное, тогда их возможно легко между собой скрепить, используя замки, установленные на самих рейках. Их необходимо расположить параллельно какой-нибудь стене, используя при этом шаг метр двадцать сантиметров.

    Рейки можно располагать также и под углом. В подобном случае получается диагональная раскладка плит. Однако трудоемкость может значительно возрасти.

    Параллельно установке несущих реек, осуществляется монтирование подвесов. Благодаря им, рейку можно закрепить на потолок. Между подвесами шаг будет составлять метр двадцать сантиметров. Самый первый от стены нужно закрепить на расстоянии шестидесяти сантиметров.

    У подвеса конструкция предоставляет возможность регулировать длину, а также состоит всего из 3 деталей:

    • тяга с ушком – данную деталь можно закрепить на потолке с помощью анкера, самореза либо дюбель гвоздя;
    • тяга с крючком – данную деталь можно закрепить на несущей рейке;
    • пружинный подвес – благодаря ему, можно регулировать длину подвеса.

    Сразу после закрепления реек, нужно смонтировать рейки, длиной один метр двадцать сантиметров. Их надо закрепить перпендикулярно несущим рейкам. Максимальный шаг равен шестидесяти сантиметрам. От стены отступ составляет шестьдесят сантиметров.

    Потом остается закрепить шестидесятисантиметровые рейки. Их нужно закрепить с шагом один метр двадцать сантиметров. Данные элементы должны располагаться параллельно главным несущим рейкам. Помните, что заданный шаг стоит строго соблюдать, ведь иначе в будущем возникнет проблем того, что панели просто не смогут влезть в образовавшуюся ячейку либо выпадут из нее.

    Желая своими руками установить светильники, тогда нужно сражу это сделать после того, как будет собран каркас полотна. Именно поэтому, чтобы установить светильники, делают минимальный отступ от потолка, который составляет десять сантиметров.

    Сборка каркаса — установка направляющих профилей

    Закрепив на потолке подвесы, нужно начинать собирать каркас потолка. Для этого устанавливаются направляющие профили – они подвешиваются на прибитые подвесы. На поперечных и направляющих профилях есть отверстия, в которых крепятся подвесы, и замочные прорези. Способ крепления напоминает сборку детского конструктора, когда необходимо всего лишь завести защелку присоединяемого профиля в специальное отверстие направляющего профиля. В конечном итоге, получается закрепленный к плитам и стенам прочный металлический каркас.

    При креплении направляющего профиля иногда не хватает его длины от уже закрепленного профиля. В таком случае следует измерить недостающую длину, ножницами по металлу отрезать недостающий кусок профиля, при помощи замков на торцах профилей присоединить недостающий участок к основному профилю. Края направляющих обязаны ложиться на угловой профиль. Далее при помощи “бабочек” происходит выравнивание по горизонтальному уровню.

    Сборка поперечных профилей

    После сборки всех направляющих можно приступать к сборке поперечных профилей, которые нужно соединять на расстоянии 0,6 м друг от друга. Они соединяются при помощи замочных прорезей и замков. В местах, где будут находиться светильники, нужно усилить каркас дополнительными подвесами.

    В конечном итоге должна получиться решетка с размером секции 60х60 см.


    Когда каркас готов и установлены точечные светильники, можно приступать к укладке потолочных плит.

    Закладка плит

    Завершающей стадией является закладка плит. При необходимости, их можно с легкостью разрезать обычной ножовкой либо электролобзиком.

    Обратите внимание. Желая окрасить плиты, если в этом нуждается дизайн помещения, тогда желательно произвести окраску до того, как они будут установлены. Это может значительно облегчить задачу, кроме того, каркас не будет случайно испачкан.

    На этом процесс установки заканчивается, цена работы зависит от сложности, однако можно увидеть, что нет абсолютно ничего слишком сложного в данной технологии монтажа. Абсолютно все инструменты, используемые во время установки, являются доступными, и практически каждый домашний мастер ими обладает. Было упомянуто обо всех нюансах, а также особенностях данной работы.

    Если же инструкция показалась недостаточно подробной, тогда возможно дополнительно посмотреть видео, которое объясняет все, наиболее интересные моменты.

    Монтаж потолка Армстронг

    Увидев данную видеоинструкцию, а также воспользовавшись знаниями, полученными после чтения статьи, можно быть точно уверенным в том, как монтировать данное потолочное покрытие.

    Источник: http://gidpotolok.ru/remont/montazh-potolka-armstrong.html

    Как сделать монтаж потолка Армстронг – пошаговое руководство

    Подвесной потолок марки «Армстронг» является одним из наиболее распространенных вариантов оформления офисных помещений, но его можно увидеть и в обычных квартирах. Удобство установки обеспечивается ячеистой структурой такого потолка. В случае необходимости отдельные его элементы легко заменить. Над подвесными конструкциями можно спрятать электропроводку или коммуникации, а помещение в целом приобретает классический вид. В материале далее речь пойдет о том, как собрать потолок Армстронг, каковы его преимущества и недостатки, из каких элементов он состоит.

    Достоинства и недостатки потолка «Армстронг»

    Простота и четкость линий делают потолки Армстронг востребованными не только в офисах, но и в общественных местах, в торговых центрах и кафе, развлекательных учреждениях и в квартирах.

    Приведем несколько преимуществ использования фальшпотолка Армстронг:

    • высокая степень тепло- и шумоизоляции;
    • простота монтажных работ – их можно выполнить своими руками, не привлекая сторонних специалистов;
    • отсутствие необходимости в подготовке потолка к обшивке;
    • возможность замаскировать проходящие под потолком воздуховоды, отопительные трубы, кабели электропроводки или связи, обеспечив при этом свободный доступ к ним в случае необходимости;
    • широкий ассортимент материалов для ячеек, позволяющий создать дизайн помещения по своему вкусу;
    • доступная цена;
    • удобство установки встраиваемых осветительных приборов;
    • возможность демонтажа и повторной сборки, если это необходимо.

    Тем не менее, потолочная система Армстронг не лишена и некоторых недостатков, в частности:

    • органические плиты, которые устанавливаются в профильный каркас, чувствительны к влаге – при намокании они теряют свою форму и разрушаются;
    • от протечки воды с потолка такой потолок не защитит;
    • высота помещения с таким потолком сокращается, по меньшей мере, на 20 см, поэтому применение системы Армстронг не всегда подходит для квартир;
    • в помещениях неправильной формы монтаж такого потолка невозможен.

    Хотя в ремонте все чаще применяются новые технологии, в частности, натяжные пленочные потолки, все же достаточно много потребителей останавливают свой выбор на установке Армстронга. Причина этого кроется в его достоинствах, а также возможности сэкономить на ремонте, выполнив монтаж потолка самостоятельно.

    Как устроены потолки Армстронг

    Устройство подвесных потолков типа Армстронг предполагает наличие жесткого каркаса из металлических профилей, образующих ячейки 60×60 см, внутри которых размещены плиты из мягкого или плотного органического материала подходящего размера.

    Для производства жестких плит используются такие материалы, как:

    • металлические пластины – цельные или с перфорацией;
    • пластик;
    • деревянные листы;
    • зеркала или стекла.

    А вот мягкие плиты для подвесного потолка Армстронг изготавливают из органических или минеральных материалов. Минеральные плиты в последние годы используются все реже, поскольку в своем составе они содержат микрочастицы минеральной ваты, которые пагубно влияют на дыхательные пути.

    А вот органические плиты для монтажа потолка Армстронг применяют часто и активно. Они удобны в работе, обладают малой массой, безопасны для здоровья, поскольку сделаны на основе переработанного целлюлозного сырья.

    Для сборки подвесных потолков Армстронг потребуются такие компоненты:

    1. Несущий профиль в форме буквы Т, длиной 3,7 м. Такие профили располагают параллельно короткой стене помещения. Если длины недостаточно, ее наращивают, используя особые крепежи. Излишки профиля отрезают.
    2. Т-образный продольный профиль, его длина 1,2 м. Фиксируется на несущем профиле с шагом в 60 см.
    3. Т-образный поперечный профиль длиной 60 см.
    4. Стеновой профиль в форме буквы L, длиной 3 м. Монтируется по всему периметру помещения, горизонталь проверяется уровнем.
    5. Потолочный подвес со штангой и крючком. Штангу фиксируют на потолке анкерами или дюбелями, а крючок цепляют на несущий профиль. С помощью зажима производят корректировку уровня каркаса.
    6. Дюбели или анкеры для крепления подвеса.
    7. Плиты размером 60×60 см.
    8. Обрезанные плиты для подгонки потолка под габариты помещения.

    Приобрести профиль для подвесного потолка Армстронг можно в нескольких вариантах исполнения – металлопластиковый или же металлический, окрашенный порошковым способом. Ширина профиля может быть 15 и 24 мм, в зависимости от того, из какого материала будут использованы плиты. Для тяжелых плит из стекла, металла или дерева лучше взять профиль пошире, а вот органические плиты можно укладывать на более узкие планки.

    Если конструкция потолка будет очень тяжелой, используют усиленные подвесы для Армстронга. Для сборки каркаса применяют стандартные крепежи, а вся работа проходит быстро и без осложнений.

    При желании в качестве секций потолка можно использовать самодельные деревянные или вырезанные из МДФ панели.

    Сколько нужно материала

    Расчет материалов для устройства потолка типа Армстронг начинаем с определения площади помещения, то есть измерения ее ширины и длины. Эти данные нужны будут для определения количества профилей и плит.

    Процесс расчета количества материалов проходит в такой последовательности:

    1. Вычисляем площадь помещения, умножив размеры сопряженных стен друг на друга. Затем находим площадь плитки – стандартно она составляет 0,36 м 2 . Затем общий размер комнаты делим на площадь одной секции, а полученное значение увеличиваем вверх до целого числа.
    2. Затем находим количество стеновых профилей. Все стороны помещения суммируем, чтобы получить периметр. Это значение делим на 3 м (стандартная длина планки) и получаем искомое количество элементов. Это число тоже округляем вверх.
    3. Теперь считаем несущие профили. Их будем монтировать вдоль короткой стены, отложив от нее расстояние в 60 см. Между элементами зазор равен 120 см. Итак, общую длину комнаты делим на отступы между планками и получаем число рядов. Значение округляем вверх. Ширину помещения делим на длину планки (по стандарту – 370 см) и находим количество планок в одном ряду. Округляем результат до большего числа. Затем перемножаем между собой полученные цифры и получаем общее количество несущих профилей.
    4. Продольные профили считаем похожим образом. Количество планок в ряду находим, разделив длину помещения на размер одного профиля (120 см). Результат округляем вверх. Число рядов определяем путем деления ширины помещения на отступы между планками (60 см). В полученном значении отбрасываем все знаки после запятой. Перемножаем полученные цифры.
    5. Чтобы посчитать поперечные профили, необходимо найти результат деления длины комнаты на расстояния между планками (120 см). Знаки после запятой отбрасываем. Ширину помещения делим на длину планки (60 см) и округляем вверх. Затем находим произведение результатов.
    6. Подвесы для подвесного потолка Армстронг также монтируем с отступами в 120 см. Каждую из сторон помещения сначала делим на это расстояние. Результаты округляем вверх и перемножаем.

    Рассмотрим наглядный пример. Необходимо установить подвесной потолок Армстронг по размерам комнаты 3,5×5 м. Площадь помещения в данном случае составит 3,5×5 = 17,5 м. Значит, количество плит потолка будет равным 17,5÷0,36 = 48,6 ≈ 49 штук.

    Находим периметр помещения Р = 3,5+3,5+5+5 = 17 м. Затем находим количество стеновых профилей Nсп = 17÷3 = 5,66 ≈ 6 штук.

    Определяем число несущих профилей. Их длина превышает ширину комнаты, значит, в одном ряду будет по одной планке. Находим количество рядов: 5÷1,2 = 4,16 ≈ 5. То есть, понадобится 5 несущих профилей.

    Находим число продольных профилей в одном ряду: 5÷1,2 = 4,16 ≈ 5 штук. Количество рядов составит: 3,5÷0,6 = 5,8 ≈ 5. Общее количество продольных профилей составит 5×5 = 25 штук.

    Число рядов поперечного профиля составит: 5÷1,2 = 4,16 ≈ 4. В каждом ряду будет по 3,5÷0,6 = 5,8 ≈ 6 планок. Итого, общее число элементов: 4×6 = 24 штуки.

    Считаем подвесы по ширине: 3,5÷1,2 = 2,9 ≈ 3; по длине 5÷1,2 = 4,16 ≈ 5. Общее число: 3×5 = 15 штук.

    При закупке комплектующих лучше предусмотреть небольшой запас материалов на случай их повреждения и выхода из строя.

    Когда расчеты материалов для системы Армстронг завершены, желательно начертить схематическую таблицу, чтобы было удобнее работать. Обратите внимание, что если вы планируете монтаж осветительных приборов или вентиляции в потолке, для них нужно предусмотреть дополнительные подвесы

    Подготовительный этап

    Прелесть подвесного потолка Армстронг, равно как и других вариантов такой отделки, состоит в том, что он скрывает все несовершенства потолочного перекрытия. Подготовительный этап в данном случае будет заключаться в удалении старого покрытия, если оно начало отслаиваться или может отвалиться, повредив плиты подвесного потолка. Если старая краска держится хорошо, ее можно не трогать. Все щели и трещины в черновом потолке можно замазать алебастром или цементным раствором, чтобы предотвратить проникновение холода.

    Если в помещении есть опасность протечек со стороны потолка, его нужно гидроизолировать, поскольку мягкие плиты Армстронга чувствительны к влаге.

    Между черновым потолком и системой Армстронг должен быть зазор в 20-25 см. В нем при желании можно уложить плиты тепло- и шумоизоляции. Для волокнистого утеплителя нужна деревянная обрешетка. Ее фиксируют со смещением относительно каркаса подвесного потолка Армстронг. После укладки утепляющего слоя его закрывают пароизоляционной мембраной. Если используется пенополистирол, то крепится он на клей или на дюбели с широкими шляпками.

    Не забудьте, что в процессе монтажа теплоизоляционного слоя, из-под него нужно вывести проводку и вентиляционные каналы.

    Технология монтажа

    Перед тем как собирать Армстронг, на стенах нужно отбить уровни, чтобы дальнейшая работа проходила без осложнений. Для этого применяется лазерный уровень. Начинают разметку от самого низкого угла чернового потолка. В углу вниз откладывают среднее значение длины подвеса, чтобы его можно было свободно регулировать вверх и вниз. От этого места в обоих направлениях по стенам откладывают линии до углов, а затем продолжают их на сопряженных с ними стенах. В последнем углу линии должны соединиться в одной точке.

    Далее переходят к установке пристенного L-образного профиля Армстронг. Его закрепляют на дюбелях с саморезами или анкерами с отступом в 50 см. При этом полка расположена снизу. Она должна совпадать с линией разметки на стене. При прохождении через угол полочку профиля нужно надрезать и изогнуть его.

    Следующим шагом крепят подвесы для потолка Армстронг, на которые в дальнейшем будут фиксироваться несущие профили. Места крепления профилей лучше заранее отметить на стенах. Подвесы крепят по направлению короткой стены на расстоянии 120 см между ними. Чтобы было удобнее работать, стоит выполнить разметку согласно схеме монтажа потолка Армстронг. На потолке прочерчивают линии прохождения профиля, а на них отмечают места установки подвесов. В результате между ними должно быть расстояние не больше 1,2 м с каждой стороны, а также не более 60 см от крайних подвесов до любой стены. Фиксируют эти элементы саморезами с дюбелями или анкерами. В потолке просверливают отверстие и вставляют крепежный элемент в ушко штанги.

    Если в потолке планируется монтаж тяжелых светильников или коробов вентиляции, для них нужны отдельные подвесы. Их размещают со смещением относительно основных элементов для крепления каркаса. Поскольку крючок подвеса тоже занимает некоторое пространство, его стоит закрепить, слегка сместив в сторону относительно монтируемого элемента – примерно на 5-10 см.

    Теперь переходят к монтажу несущих профилей по предварительно сделанной разметке. Закрепляют несущие профили на крючках подвесов за специальные отверстия в профилях. Края несущих планок должны ложиться на полки стеновых профилей. Если длины одного профиля недостаточно, его наращивают, используя стандартный замок. Излишки отрезают.

    После этого нужно тщательно выровнять все профили по уровню. Для этого регулируют длину подвесов с помощью зажимов-бабочек. Для этого «бабочку» сжимают, передвигают штангу и крючок до требуемого положения, а затем отпускают зажим, чтобы зафиксировать длину. Горизонтальность потолка контролируют по туго натянутому шнуру и уровню.

    Следующий этап – создание каркаса из продольных и поперечных профилей. Длинные продольные профили (120 см) фиксируют между несущими планками с отступами в 60 см. Возле стен расстояние лучше сделать симметричным с обеих сторон, либо таким, чтобы свести к минимуму подрезку крайних плит. Поперек продольных, также с шагом 60 см, закрепляют поперечные профили (короткие рейки 60 см длины). Для стыковки используют стандартные крепления.

    Дальнейшая работа по устройству подвесного потолка Армстронг состоит в монтаже встраиваемых элементов в образовавшиеся ячейки каркаса. Если над чистовым потолком проходит электропроводка или вентиляционные воздуховоды, их необходимо вывести к месту дальнейшего подключения. Как правило, вместе с подвесными потолками Армстронг используют светодиодные, растровые или люминисцентные осветительные приборы размером 59×59 см. Чтобы установить такой светильник, его нужно слегка наклонить и завести в ячейку по диагонали. Затем прибор поворачивают, совмещая с ячейкой, и укладывают на профили. Затем через соседнюю ячейку выполняют подключение светильника к электропитанию.

    Некоторые предпочитают устанавливать точечные светильники. Такие осветительные приборы врезают непосредственно в плиту. В ней нужно вырезать отверстие подходящего диаметра, зафиксировать прибор и установить плиту на место. Сквозь соседнюю ячейку можно подключить светильник. Аналогичным образом устанавливают воздухозаборники для систем вентиляции.

    Если в помещении будет установлена потолочная сплит-система, то ее, как правило, размещают в углах, то есть в максимально укрепленных участках потолка.

    Последний этап – заполнение ячеек каркаса плитами. Каждую плитку слегка наклоняют относительно ячейки и по диагонали заводят в пространство над каркасом. Затем плитку поворачивают так, чтобы она совпала с ячейкой по форме. Если сборка каркаса выполнена правильно, плиты ложатся без каких-либо усилий.

    Установка потолка Армстронг в квартире

    Основное ограничение использования потолков Армстронг в квартирах заключается в том, что они «съедают» порядка 20-25 см высоты помещения. Обусловлено это необходимостью исправления уровня чернового потолка, а также особенностями монтажа плиток. Поскольку при укладке в ячейки плиты нужно наклонить, требуется зазор между каркасом и потолком. В противном случае, их невозможно будет установить.

    Методика, как собрать Армстронг при высоте потолков более 2,75 м будет такой же, как описано выше. В результате общая высота помещения до отделки составит 2,5 м – это разрешено СНиПом. Если же высота потолка ниже, то применение Армстронга возможно лишь в помещениях, где человек пребывает время от времени – коридор, прихожая.

    Подводя итоги, отметим, что у потолков Армстронг есть много несомненных преимуществ. Они доступны по цене многим потребителям, универсальны в применении для любых типов помещений при условии правильно подобранных материалов. Кроме того, они просты в установке и дальнейшем обслуживании, не выделяют вредных веществ, а также позволяют свободно подобраться к коммуникациям, проходящим над каркасной конструкцией.

    Источник: http://pod-potol.com/vidy-potolkov/podvesnye/kak-sdelat-montazh-potolka-armstrong-poshagovoe-rukovodstvo.html

    Металлический потолок Армстронг — разметка и монтаж

    Потолок Армстронг (Armstrong) обрел свою популярность благодаря простой технологии монтажа и возможности уже при эксплуатируемом потолке легко добраться до коммуникаций, которые традиционно проводятся в запотолочном пространстве.

    Особенно это свойство потолка ценится при создании офисных коммуникаций, которые нужно периодически модернизировать, изменять и просто обслуживать. Конструкция потолка — это плиты, закрепленные на металлическом каркасе.

    Цельные плиты перемежаются со светильниками Армстронг. И те, и другие можно легко демонтировать и снять. Как же сделать потолок Армстронг своими руками?

    Подготовительные работы

    Потолок Армстронг своими руками установить не сложно, что позволит сэкономить на монтажных работах. Перед началом монтажа нужно провести все коммуникации, установить вентиляционные каналы, сделать проводку для освещения. Вся проводка должна быть заключена в гофротрубы, защищающие кабели от короткого замыкания в случае потопа или пожара.

    В первую очередь, при грамотной установке подвесного потолка Армстронг проводится разметка. Для этого нужно определить нижний угол помещения, отмерить от потолка вниз 10-15 см (в зависимости от высоты размещаемых светильников) и с помощью лазерного уровня вывести разметку на все углы и стены. Продублировать лазерную указку можно маркером или малярным скотчем.

    По разметке нужно прикрепить стеновые уголки 19\24. Более длинная сторона должна прилегать к стене. Ножницами по металлу стыки профилей обрезаются под углом 45 градусов.

    Отбивным шнуром с нанесенной краской нужно разметить диагонали и определить центр потолка. Далее на лазерный проектор выставляем размеры 120 см на 60 см и чертим сетку на потолке в соответствии с лазерной разметкой. Сразу на разметку нужно нанести места установки светильников.

    Монтаж подвесов

    Через каждые 120 см от стены к стене будет устанавливаться Т-образный подвес. Между двумя профилями должны уместиться 2 плиты Армстронг размерами 60 на 60.

    Профили должны крепиться на подвесы к потолку.

    Шаг подвесов зависит от тяжести профиля и расстояния между стенами: в среднем подвесы крепятся к потолку на расстоянии 90 см -150 см. Дополнительные подвесы желательно установить в местах, где будут установлены плиты со светильниками.

    Сборка каркаса

    По большей части на 90% правильная и красивая установка подвесного потолка Армстронг зависит от тщательности и аккуратности сборки каркаса. Все работы по установке направляющих должны проверяться уровнем. Когда все подвесы будут прикреплены, устанавливаются направляющие профили.

    Обычно профили уже имеют отверстия для навески на подвесы. Края профилей должны опираться на пристенный уголок, а центр регулируется высотой подвеса.

    Между Т-образным профилем устанавливается соединительный профиль 120 см через промежутки в 120 см. Профиль вставляется в пазы на Т-образном профиле, располагающиеся каждые 30 см.

    Все остальные пробелы заполняет соединительный профиль длинной 60см. Этот профиль соединяет середины 120-го профиля под углом в 90 градусов, и в результате получается решетка с ячейками в 60х60 см.

    После благополучной сборки двух-трех профилей, каркас можно укрепить поперечинами. Направляющие профили и поперечины соединяются благодаря встроенным замкам на торцах и прорезям.

    Установка потолочных плит

    В первую очередь, устанавливаются светильники и подключаются к проводке.

    Затем монтируются в направляющие сами плиты. Если размер ячейки каркаса меньше, чем плитка, излишек обрезается ножом.

    С видео и фото монтажа потолка Армстронг вы можете ознакомиться в нашей статье.

    Видео монтажа потолка Армстронг

    Монтаж потолка Армстронг — краткий курс

    Одним из самых быстровозводимых и одновременно дешёвых является кассетный подвесной потолок, который у нас принято называть ещё «Армстронгом».

    Такие системы до недавнего времени было принято устанавливать в офисных помещениях и на промышленных комплексах, но с приходом на отечественный рынок западноевропейских отделочных материалов многое изменилось. Сегодня кассетный потолок – частый и желанный гость уже и в жилых квартирах. В рамках этой статьи хотелось бы поговорить об особенностях монтажа данной потолочной системы и подробно остановиться предварительной разметке потолка Армстронг

    Что такое Армстронг?

    Поднимая вопрос, как производится разметка потолка Армстронг, полезно было бы узнать, что это за система, и каковы её особенности.

    Армстронг – типичная подвесная ячеистая потолочная система, состоящая из металлического каркаса и облицовочных панелей, кассет. Именно от названия одной из самых дешёвых их разновидностей технология и получила на отечественном пространстве своё настоящее имя.

    В целом всё качество данного потолка можно оценивать как раз по качеству его кассет.

    • Минеральными
    • Металлическими
    • Пластиковыми
    • Стеклянными
    • Деревянными

    Иметь как закрытую, так и открытую структуру (грильято)

    Есть в этих потолках как свои преимущества:

    • Быстро монтируется
    • Имеет доступную стоимость
    • Не требует для сборки особой квалификации
    • Даёт возможность частичного или полного демонтажа без ущерба для облицовочного материала

    Так и недостатки:

    • Преимущественно сложны в уходе
    • Крадут пространство
    • Большинство кассет экологически небезопасны
    • Большинство кассет боятся влаги

    Конструкция потолков Армстронг

    Если говорить об устройстве кассетных потолков, то их основная несущая составляющая — это металлический каркас. В него входит:

    • Направляющий металлический уголок – 3 м шт.
    • Несущий профиль – 3,7 м шт.
    • Продольный профиль – 1,2 м шт.
    • Поперечный профиль – 0,6 м шт.

    К перекрытиям элементы данного каркаса крепятся посредством пружинных подвесов, а к стенам прибиваются на дюбелях.

    Идея устройства ячеистых потолков такова.

    Периметр комнаты на определённом уровне обтягивается направляющим уголком. Далее, пространство заполняется параллельно расположенными между собой опорными профилями, которые устанавливаются с шагом в 1,2 м.

    Данные элементы связываются продольным профилем (шаг между ними – 0,6 м), а тот, в свою очередь, поперечинами. В результате получается своеобразная металлическая сетка с размерами ячейки 600×600 мм. В них-то и кладутся специальные облицовочные панели, а также заточенные под данный квадрат осветительные приборы.

    Ну вот, изучив матчасть, можно приступать и к потолочной разметке. Те, кто в нетерпении побежал за уровнем, могут немного остыть. Потолочная разметка под Армстронг начинается не на стенах и перекрытиях, а на чистом листе бумаги, а ещё лучше – фабричной миллиметровке.

    Первое, что нужно будет сделать, – перемерять стены и отобразить эти данные на чертеже. Чем сложнее геометрия комнаты, тем более важен этот момент.

    Делая замеры, не забывайте и о диагоналях, именно они позволят соблюсти точность построения углов (последние очень редко соответствуют заявленным 90°).

    Когда план готов, находим такое расположение направляющих, чтобы ни одна обрезанная по периметру плита не была уже 300 мм (250 мм – самый допустимый минимум), кусочки меньших размеров смотрятся на потолке ужасно.

    Разметка на местности

    Когда с чертежами закончили, можно взяться непосредственно и за разметку на местности.

    Первым пунктом тут будет нахождение самой низкой точки перекрытия. Для этого существует два пути. Самый простой и самый точный, когда посреди комнаты на штативе устанавливают построитель лазерных плоскостей, и от сгенерированной им плоскости промериваются абсолютно все плиты.

    Но если такого полезного электроинструмента в хозяйстве нет, можно воспользоваться и гидравлическим уровнем. Технология пользования им проста — во всех углах комнаты на одном уровне отбиваются точки, которые соединяются малярной нитью, и уже от этой отметки ведутся измерительные работы. Хочется сказать, что таким образом мы проверяем только периметр помещения, но никак не его середину, а значит, пару сантиметров в конце всегда нужно будет на всякий случай набросить.

    Когда точка minimum определена, приступаем к отбивке потолочной плоскости. Она должна находиться самое малое сантиметров на 15 (а лучше 20) ниже от найденной нами величины, а потому ранее выполненную горизонталь при помощи рулетки переносим на нужную нам высоту и вновь отбиваем её малярной нитью. Позже по этой линии вы будете прибивать направляющий профиль.

    Если намечается ступенчатый подвесной потолок, отмечаем на стене высоту каждого яруса.

    Смотрим на план и отмечаем на перекрытиях расположение опорных профилей, проверяя, чтобы шаг между ними был ровно 1200 мм. Теперь по этим линиям ставим расположение подвесов. Первый должен быть на расстоянии 60–70 см от стены (в зависимости от того, насколько будет подрезан Т-образный профиль), а остальные – через каждые 1200 мм.

    На этом разметку можно считать выполненной. Дополнительные подвесы для укрепления светильников устанавливаются уже по факту, после сборки каркаса.

    Проводка и коммуникации при такой густоте крепёжных элементов также не пострадают. Главное, не полениться и начертить план, без него простая и приятная, в принципе, работа может превратиться в муку. Для примера, схема потолка Армстронг может выглядеть где-то так:

    В современном строительном мире ежедневно появляются новые решения, которые могут служить украшением помещения или выполнять определенную функцию. Существует множество разных видов дизайна интерьера, которые можно выполнять с помощью использования специальных технологий. Рынок строительных материалов также предоставляет многогранные возможности создавать уникальные проекты в квартирах или офисных зданиях.

    Все стены нуждаются в качественной отделке, которая должна иметь достойный внешний вид, выполняя при этом остальные функциональные возможности. Выбор строительных материалов будет основополагающим для того, чтобы определиться с технологией установки конструкции.

    Все необходимое, чтобы сделать подвесной потолок и его преимущества

    В большинстве случаев такие конструкции создаются с использованием специальных гипсокартонных панелей и металлического профиля. Также происходит монтаж потолка Армстронг, который приобрел широкого применения за счет своей практичности и привлекательному внешнему виду.

    потолок Армстронг подвесной потолок Армстронг

    Есть несколько основных преимуществ такого рода конструкций:

    • Экологически чистые.
    • Практичные в установке, а также эксплуатации.
    • Многогранность видов.
    • Влагостойкие.
    • Доступная стоимость.

    Можно самостоятельно заняться этой работой, так как даже новый в этом деле человек, сможет быстро ознакомиться с простой технологией, как делать подвесной потолок и ее особенностями.

    Нужно будет обязательно взять во внимание влажность помещения, например, в ванной следует использовать более влагостойкие варианты.

    комплектующие для монтажа подвесного потолка разметка потолка Армстронг и установка каркаса

    Есть специальные виды, которые в своем составе имеют добавки, которые противодействуют появлению плесени и грибка. В зависимости от возможной весовой нагрузки нужно подбирать толщину плит.

    ЧИТАЙТЕ В СЛЕДУЮЩЕЙ СТАТЬЕ:

    Примеры декорирования потолков с балками в современных интерьерах.

    Для этих работ вам обязательно понадобятся данные инструменты:

    • Рулетка и уровень
    • Шуруповерт и перфоратор
    • Крабы и подвесы из металла
    • Направляющий и стоечный металлический профиль
    • Шпаклевка сухая и шпатель
    • Дюбели и шурупы
    • Шлифовальная терка и наждачная бумага

    установка пружинных реек и кассет монтаж потолка Армстронг

    Технология монтажа потолка Армстронг с использованием необходимых инструментов

    Основная технология установки данной конструкции выполняется в несколько этапов. Рассмотрим пример на монтаже потолка Армстронг, который нужно делать по инструкции:

    Первоначально производится разметка. Следует точно определить, на какую высоту опустится конструкция, в результате чего делаем соответствующие метки. Нужно отталкиваться и начинать процесс с самого заниженного в комнате угла.

    2. Направляющий профиль будет проходить по линиям, которые нужно нарисовать, используя строительный уровень.

    3. В вопросе, как делать подвесной потолок, крепеж металлического профиля является основным и выполняется с использованием дюбелей и шурупов. Это нужно сделать точно и ровно.

    4. Для установки основного каркаса вам потребуются помощники.

    С помощью саморезов нужно будет постепенно по периметру выполнить крепеж всей конструкции по частям. Если это огромное помещение, нужно выполнять данную работу вдоль. Стоечные профили крепятся с помощью специальных крабов.

    5. Далее происходит установка плит из гипсокартона к металлическому профилю, что выполняется с использованием тех же саморезов. Параллельно выполняется прокладка электропроводки для осуществления потолочного освещения.

    6. В исключительных случаях для монтажа потолка Армстронг используют анкера, которые помогают прикрепить конструкцию к основному потолку. Они имеют вместо головки крюк либо кольцо, поэтому крепить подвесы намного удобнее.

    7. В конце вставляются кассеты и аксессуары.

    Для осуществления любой строительной задачи необходимо использовать определенный набор инструментов. Также нужно знать правильную технологию установки конструкции. Эти знания и опыт работы в комплексе смогут дать вам положительный результат и в итоге монтажа потолка Армстронг.

    Современные технологии позволяют выполнить данные поставленные задачи в самые быстрые сроки. Именно от вас будет зависеть только выбор материалов, который нужно делать, предварительно посоветовавшись со специалистом.

    Схожих постов нет, но есть более интересные.

    Источник: http://blog-potolok.ru/metallicheskij-potolok-armstrong-razmetka-i-montazh/

    Монтаж потолка «Армстронг»

    Подвесные потолки «Армстронг» являются удобным и функциональным решением для помещений, высота которых достигает 3 м и более. Зачастую такое ячеистое оформление применяется в общественных местах: школах, офисах, медучреждениях и спортзалах. В редких случаях такой подход к обустройству потолка возможен в частных домах.

    Уникальность подвесного потолка «Армстронг» заключается в том, что его очень легко монтировать самостоятельно. Даже в том случае, если делается это впервые. Напоминая детский конструктор, каркас его легко собирается, а плиты удачно вставляются в образовавшиеся ячейки. Рассмотрим поближе все основные составляющие этого универсального чудо-потолка.

    Устройство и комплектующие

    Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

    • Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.
    • Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.
    • Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

    • Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

    • Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.
    • Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

    Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

    • Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

    • Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

    • Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

    • Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

    • Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

    • Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

    Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

    Прежде чем приступать к закупке материалов и монтажу потолка, следует учесть несколько важных характеристик полотна, произвести все необходимые расчеты и замеры и разработать план-схему по установке каркаса

    Размер стандартной плиты потолка «Армстронг» – 60 х 60 см. По толщине плиты могут быть от 0,8 см до 2,5 см, что сказывается на выборе того или иного полотна. Учитывая, что фальшпотолок опускается сантиметров на 10-15 как минимум, то этот параметр необходимо внимательно изучить, сопоставив с ним высоту помещения. Вес потолочных плит рассчитывается исходя из квадратного метра материала. В среднем, этот показатель варьируется от 2,5 до 8 кг.

    Что же касается таких индивидуальных характеристик, как влагостойкость и звукоизоляция, то они совершенно уникальны для каждой отдельно взятой модели. Стоит заметить, что это никоим образом не отражается на основных размерах плиты. Зная основные параметры потолочных плит «Армстронг», можно приступать к расчету количества материала для закупки.

    Расчет материала

    Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

    Весь последующий расчет производится путем подставления в формулу необходимых значений:

    • Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.
    • Угловые профили высчитываются путем умножения периметра помещения на 3.
    • Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.
    • Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.
    • Подвесов следует закупать 0,7 штук на 1 м2.

    Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

    При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15% больше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

    Устанавливая подвесной потолок «Армстронг» своими силами, обратите внимание также на наличие необходимых средств для комфортного и максимального точного процесса.

    Необходимые инструменты

    Существует мнение, что монтаж потолка «Армстронг» занимает не более 1 светового дня (при площади помещения до 15 квадратов). И это мнение не ошибочно, если под рукой есть все необходимые инструменты для того, чтобы процесс по установке плит прошел максимально легко, комфортно и точно. Итак, вам понадобятся:

    • строительный уровень;
    • рулетка;
    • дрель или перфоратор, если установка в бетонированном помещении. Если потолок планируется к установке в деревянном срубе, тогда все профили можно крепить при помощи обычных гвоздей. При работе с гипсокартонными покрытиями используются саморезы;
    • крестовая отвертка или шуруповерт;
    • ножницы по металлу;
    • шурупы, дюбели, саморезы, анкерные болты и прочая мелочь, которая чаще всего пристутсвует в арсенале любого домашнего мастера.

    Самым приятным положительным моментом в установке потолка «Армстронг» является то, что все их комплектующие – универсальны. То есть любые детали, если они имеются у вас дома, подойдут к ним идеально.

    Установка и отделка своими руками

    Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

    Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

    Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

    Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали. Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем.

    В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

    Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

    Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

    Следует помнить, что смонтировать подвесной потолок такой нестандартной формы под силу только профессионалам. Технологическая особенность потолка типа «Армстронг» не всегда позволяет осуществить установку особым способом.

    Источник: http://dekoriko.ru/remont/potolki/montazh-armstrong/

    Тонкости монтажа потолка Armstrong

    Плиточный потолок Armstrong является самым популярным среди подвесных систем. Его ценят и в офисах, и в частных квартирах за многие достоинства, но есть у него и недостатки. Далее будут рассмотрены все тонкости монтажа потолка Armstrong и даны советы и рекомендации по использованию этого покрытия.

    Особенности системы

    Точное название такого типа покрытия – плиточно-ячеистый подвесной потолок. В нашей стране он традиционно называется Armstrong по имени американской компании-производителя. Именно эта фирма более 150 лет назад начала производить среди множества прочих строительных материалов плиты из натурального волокна. Подобные плиты сегодня используются для монтажа потолка типа Armstrong. Хоть устройство и технологии установки подобных подвесных систем несколько изменились, но название осталось как нарицательное имя.

    Плиточно-ячеистые потолочные покрытия Armstrong представляют собой каркасные системы из металлических профилей, подвесов, которые крепятся к бетонному основанию и минеральных плит, которые являются непосредственно покрытием. Материал для них получают из минеральной ваты с добавлением полимеров, крахмала, латекса и целлюлозы. Цвет плит преимущественно белый, но декоративные покрытия могут иметь другие расцветки. Детали каркаса сделаны из легких металлов: алюминия и нержавеющей стали.

    Масса одной минеральной плиты может быть от 1 до 3 кг, нагрузка на 1 кв. м. получается от 2.7 до 8 кг. Изделия имеют преимущественно белый цвет, они довольно хрупкие, подвержены действию влаги и высоких температур, поэтому их хранят в надежной влагозащитной упаковке. Режутся такие плиты обычным малярным ножом. Есть и более прочные варианты, изготовленные на основе латекса и пластика, эти требуют для обработки более твердого инструмента.

    Достоинства потолочных покрытий типа Armstrong следующие:

    • легкость всей конструкции и простота установки;
    • возможность скрыть все неровности и дефекты потолочного перекрытия;
    • безопасность и экологическая чистота материала;
    • возможность легкой замены плит с дефектами;
    • хорошая защита от шума.

    Подвесные потолки после установки образуют пустоты, в которые обычно прячут электрические кабели и другие коммуникации. Если требуется ремонт или установка новой проводки, то к ней легко подобраться, сняв несколько плит, потом их просто ставят на место.

    Есть у потолков данного типа свои недостатки:

    • так как они устанавливаются на некотором расстоянии от потолочного перекрытия, то забирают высоту у помещения, в слишком низких комнатах ставить систему Armstrong не рекомендуется;
    • минеральные плиты довольно хрупкие, они боятся воды, так что в помещениях с повышенной влажностью их лучше не монтировать;
    • потолки Armstrong чувствительны к перепадам температур.

    Обычно исходя из этих минусов, выбирают определенные места, где устанавливают потолки Armstrong. Лидером здесь являются офисы, учреждения, коридоры в различных зданиях. Но часто хозяева квартир при ремонте делают у себя подобные покрытия, чаще всего в прихожих. В помещениях, где может быть повышенная влажность, например, на кухнях, проблема тоже легко решается – ставятся специальные виды покрытий Armstrong: гигиенические с защитой от пара, налипания жира и функциональные, влагостойкие.

    Как рассчитать количество материалов?

    Чтобы выполнить расчет количества материалов для установки подвесных потолков Armstrong, надо, вообще, знать, из каких деталей они собираются.

    Для монтажа нужны стандартные изделия с размерами:

    • плита минеральная – размеры 600х600 мм – это европейский стандарт, есть еще американский вариант 610х610 мм, но у нас он практически не встречается;
    • угловые профили на стены – длина 3 м;
    • основные направляющие – длина 3.7 м;
    • поперечные направляющие 1.2 м;
    • поперечные направляющие 0.6 м;
    • подвесы с регулируемой высотой для крепления к перекрытию.

    Далее, вычисляем площадь помещения и его периметр. Стоит заметить, что надо учитывать возможные перекрытия, колонны, другие внутренние надстройки.

    Исходя из площади (S) и периметра (P), количество необходимых элементов вычисляется по формулам:

    • плита минеральная – 2.78хS;
    • угловые профили на стены – P/3;
    • основные направляющие – 0.23хS;
    • поперечные направляющие – 1.4хS;
    • количество подвесов – 0.7хS.

    Рассчитать количество материалов для монтажа потолков по площади и периметру комнаты можно и по многочисленным таблицам и онлайн-калькуляторам, имеющимся на сайтах строительной тематики.

    В этих расчетах количество целых деталей округляется в большую сторону. Но надо понимать, что только при визуальной картине можно представить, как на самом деле удобнее и красивее обрезать плиты и профили в комнате. Так, например, на 1 м2 нужно примерно 2.78 штуки стандартных плит Armstrong, округление в большую сторону. Но понятно, что на практике обрезаться они будут с максимальной экономией, чтобы использовать как можно меньше подрезок. Поэтому лучше всего посчитать нормы материалов, используя чертеж с решеткой будущего каркаса.

    Дополнительные элементы

    В качестве дополнительных элементов к каркасу потолков Armstrong применяются крепежные узлы, на которые фиксируются к бетонному перекрытию подвесы. Для них может быть взят обычный шуруп с дюбелем или цанга. Еще одни дополнительные составляющие – это светильники. Для подобной конструкции они могут быть стандартными, с размерами 600х600 мм и просто вставляться в каркас вместо обычной плиты. Количество осветительных приборов и частота их вставки зависит от дизайна и желаемого уровня освещения в помещении.

    Дополнительными комплектующими к потолкам Armstrong могут быть декоративные плиты с узорами или квадраты с круглыми вырезами посередине для встраиваемых точечных светильников.

    Подготовительные работы

    Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

    Если потолочное перекрытие протекает, то надо провести его гидроизоляцию, так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

    Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

    Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

    Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

    Для сборки понадобятся следующие инструменты:

    • лазерный или пузырьковый уровень;
    • рулетка;
    • дрель или перфоратор со сверлом по бетону;
    • крестовая отвертка или шуруповерт;
    • ножницы по металлу или болгарка для резки профилей;
    • шурупы или анкерные болты.

    Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

    Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

    Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

    Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

    Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

    Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

    Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

    При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

    Советы и рекомендации

    Стоит помнить, что разные варианты отделочных материалов можно использовать для различных учреждений. Для развлекательных заведений, школ, клубов, кинотеатров стоит подбирать акустические потолки Armstrong с повышенной звукоизоляцией. А для столовых, кафе и ресторанов специально изготавливаются гигиенические плиты из стойкого к пятнам жира и пару материала. Влагостойкие элементы с содержанием латекса устанавливают в бассейнах, банях, прачечных.

    Отдельным видом потолков Armstrong являются декоративные плиты. Обычно они не обладают какими-то полезными физическими свойствами, как описанные выше, но выполняют эстетическую функцию. Некоторые из них являются прекрасным вариантом дизайнерского искусства. Есть минеральные плиты с тисненым на поверхности объемным рисунком, с различными текстурами, отражающие свет глянцевые или матовые, под фактуру разных пород древесины. Так что при ремонте можно проявить фантазию.

    В зависимости от высоты, на которую опускается каркас потолков Armstrong, надо правильно выбирать европодвес. Разные фирмы предлагают несколько вариантов: стандартные регулируемые от 120 до 150 мм, укороченные от 75 мм и удлиненные до 500 мм. Если необходима лишь чистовая отделка ровного потолка без перепадов, то достаточно короткого варианта. А если, например, под подвесным потолком надо скрыть вентиляционные трубы, то лучше приобретать длинные крепления, которые могут опустить каркас на достаточный уровень.

    В широких помещениях основные поперечные направляющие легко наращиваются с помощью замков на концах. Также просто их резать до нужной длины. В качестве рамки для периметра можно использовать подходящие угловые металлические профили.

    Для простоты последующей сборки лучше всего заранее создать схему, содержащую периметральные, несущие, поперечные и продольные профили, прокладку коммуникаций, расположение вентиляции, светильников и глухих плит, основные и дополнительные крепежные узлы. Разные элементы обозначить различными цветами. В результате по картинке можно сразу легко подсчитать расход всех материалов и последовательность их установки.

    При замене, ремонте потолков Armstrong правила демонтажа следующие: сначала снимаются глухие плиты, потом отключаются от питания и вынимаются светильники и другие встроенные приборы. Затем необходимо снять продольные и поперечные профили и в последнюю очередь несущие направляющие. После этого демонтируются подвесы с крючками и угловые профили.

    Ширина металлических профилей потолочных каркасов Armstrong может быть 1.5 или 2.4 см. Чтобы надежно закрепить на них минеральные плиты, надо правильно выбирать тип их кромки.

    В настоящий момент существует 3 разновидности:

    1. Плиты с кромкой типа Board являются универсальными и надежно ложатся на любой профиль.
    2. Разновидности Tegular со ступенчатым краем могут быть закреплены только на направляющих шириной 2.4 см.
    3. А плиты со ступенчатой кромкой Microlook ложатся на тонкие профили в 1.5 см.

    Стандартный размер потолочных плит Armstrong 600х600 мм, раньше выпускались разновидности 1200х600, но они не зарекомендовали себя по безопасности и возможности обвала покрытия, поэтому сейчас не используются. В США применяется стандарт для плит 610х610 мм, он редко встречается в Европе, но все равно стоит при покупке внимательно изучить маркировку с размерами, чтобы не приобрести американский вариант, не сочетающийся с системой металлических креплений.

    Мастер-класс по монтажу потолков Armstrong представлен в следующем видео.

    Источник: http://www.stroy-podskazka.ru/remont/potolki/montazh-armstrong/

    Как установить подвесной потолок армстронг

    Подвесные потолки армстронг имеют много преимуществ, такие как разумная цена, легкий ремонт, в случае, если ваши соседи сверху слегка не уследили за водой, быстрый монтаж, огромный и разнообразный выбор в магазинах строительной направленности.

    Потолки армстронг, в состав которых входят легко съемные панели, обеспечивают легкий доступ к вашим коммуникациям, таким, как всевозможные трубы, элементы электропроводки, вентиляция. Одна из причин использования подвесных потолков в магазинах, офисных зданиях – это именно легкость прокладки за ними инженерных сетей, различного назначения.

    Но достаточно лирики. Взгляните на пошаговую инструкцию по монтажу подвесного потолка армстронг

    Шаг 1 Составление плана монтажа потолков

    Решите для себя на каком расстояние от пола вы хотите видеть ваш потолок в готовом виде. Обязательно имейте в виду габариты инженерных коммуникаций, которые могут присутствовать на вашей потолочной плите.

    Если коммуникаций нет, то расстояние от потолочной плиты до подвесного потолка армстронг должно быть не более 150 мм., и то в том случае, если Вы планируете установить крупные осветительные панели. Обычное расстояние составляет 100 м.

    Создайте план помещения на бумаге. Необходимо распределить панели потолка так, чтобы возле противоположных стен панели были одинаковой ширины.

    Для этого годится следующая формула: длина потолочной плиты делится на длину панели. Затем к остатку деления прибавляется длина панели и делится на 2. Получается размер крайних панелей. Например, ширина комнаты 2745 мм. Длина панели 610 мм. 2745 : 610 = 4 с остатком 500. Прибавляем длину панели: 500+610=1110 и делим на 2. 1100 : 2 = 555.

    Шаг 2 Разметка нижнего края подвесного потолка

    Переходим к разметке на стенах помещения. Отметьте одинаковое расстояние от потолочной плиты в нескольких местах, с интервалом 500-700 мм. Затем используя строительный уровень соедините все метки единой линией.

    Шаг 3 Крепление пристенного плинтуса-уголка

    Прикрепите пристенный плинтус-уголок по периметру вашего помещения к стенам, совмещая верхний край уголка с линией, которую Вы нарисовали. Для крепления уголка, с шагом 400 мм., лучше всего использовать дюбели. Для получения нужной длины уголка, вам понадобятся ножницы по металлу.

    Во внутренних углах помещения, плинтус-уголок крепится в стык. Чтобы охватить внешний угол, нужно стыковать плинтус под углом 45 градусов, опять же используя при этом ножницы по металлу.

    Шаг 4 Установка подвесов

    Подвесы крепятся в местах соединения основных и промежуточных направляющих (согласно вашего плана), 3-4 штуки на основную направляющую. В тех местах, где Вы планируете разместить светильники, системы вентиляции, кондиционирования или какие-то иные приборы, следует установить дополнительные подвесы.

    Подвесы крепятся в местах соединения основных и промежуточных направляющих (согласно вашего плана), 3-4 штуки на основную направляющую. В тех местах, где Вы планируете разместить светильники, системы вентиляции, кондиционирования или какие-то иные приборы, следует установить дополнительные подвесы.

    Шаг 5 Установка промежуточных направляющих

    Установите промежуточные направляющие с интервалом, который равен ширине панели. Направляющая, стыкующаяся с настенным плинтусом-уголком обрезается таким образом, чтобы один ее край входил в паз основной направляющей, а второй обрезанный лег на плинтус-уголок

    Шаг 6 Установки потолочных панелей

    Установку потолочных панелей начинайте с середины помещения, вначале работая с цельными панелями. Затем, используя рулетку и нож, обращая особое внимание на измерение нужной длины и ширины, обрезаете панели, до нужных размеров

    Инструменты, необходимые для монтажа подвесных потолков армстронг:

    • Перфоратор;
    • молоток;
    • ножницы по металлу;
    • измерительный инструмент (метр или рулетка);
    • нож (строительный или сапожный);
    • плоскогубцы;
    • мелок, либо карандаш;
    • защитные очки;
    • уровень длиной не менее 1220 мм;
    • небольшой клубок бечевки или тонкой проволоки.

    Поздравляю! Вы смогли самостоятельно смонтировать подвесные потолки армстронг

    Источник: http://remotn.ru/potolki/kak-ustanovit-podvesnoj-potolok.html

  • Комментарии

    Комментирование отключено.
