Монтаж труб ПНД своими руками — как установить трубы ПНД

Источник: http://trubtraid.ru/prednaznachenie-trub/vodoprovodnye-truby/vodoprovod-pnd-svoimi-rukami.html

Правила монтажа труб ПНД в зависимости от сферы использования

Трубы ПНД – это современный стройматериал из полиэтилена, хорошо подходящий для решения определенного круга задач. О том, где и как выполняется монтаж труб ПНД, и пойдет речь в данной статье.

Сферы применения

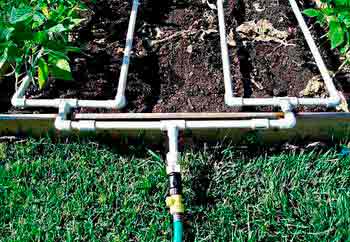

Использование труб ПНД в сельскохозяйственной отрасли и при бурении скважин имеет свои особенности, поэтому на этом не стоит останавливать свое внимание. Гораздо важнее разобраться в том, как можно применять полиэтиленовые трубы в частных домах и квартирах.

Применение полиэтиленовых труб во многом обусловлено рядом свойственных им положительных качеств, среди которых:

1. Высокая механическая прочность, за счет которой достигается надежность конструкции;
2. Эластичность, также положительно влияющая на надежность и долговечность труб;
3. Отличная устойчивость к воздействию большинства агрессивных химических веществ;
4. Полная сопротивляемость электричеству.

Важно помнить о том, что полиэтилен начинает плавиться при температуре, превышающей 80 градусов по Цельсию. Учитывая этот фактор, можно сделать вывод, что ПНД трубы подходят для обустройства холодного водоснабжения, канализационных систем и защиты электрических кабелей от внешних воздействий.

Монтаж трубопроводов ПНД осуществляется по-разному, в зависимости от того, какую систему необходимо создать.

Канализационная система

Обустройство канализационного трубопровода с использованием ПНД труб выполняется достаточно просто: трубы и все сопутствующие фитинги совмещаются посредством резиновых уплотнительных колец (прочитайте также: «Характеристики труб ПНД для канализации – виды, особенности, преимущества и недостатки»). Чтобы соединять трубы, нужно при вставке их в раструбы прикладывать некоторые усилия, а для максимального эффекта места соединения обмазываются силиконом на основе герметика.

Укладка и крепление трубы ПНД к стене осуществляется еще проще: сначала к стенам или потолку посредством шурупов крепятся специальные защелки-фиксаторы. Трубы укладываются прямо в них. Если необходимости в хороших визуальных качествах системы нет, можно просто высверлить в стенах отверстия и запустить в них стальные штыри с загнутыми концами. В этих импровизированных кронштейнах и будут уложены канализационные трубы. Читайте также: «Как выполнить монтаж канализационных труб – выбор материала и способы установки».

Выбор крепежа индивидуален: фирменные защелки выглядят лучше, но трубы при их использовании можно укладывать только вплотную к стене. Самодельные кронштейны не отличаются привлекательностью, но они дают несколько больше свободы при монтаже.

Электрические линии

При монтаже электрических сетей можно использовать как гладкие, так и гофрированные трубы – эффективность защиты проводов от этого не зависит. В любом случае, ПНД трубы отлично подходят для прокладки кабелей в силу отличной гибкости и нулевой проводимости электричества.

Возможности применения труб при электромонтаже довольно обширны: при необходимости укладку можно проводить на открытом пространстве, внутри стен или под землей (прочитайте: «Виды труб ПНД для кабеля в земле – какие лучше использовать и как укладывать»). В последнем случае на первый план выходит качественное и герметичное соединение труб.

Для достижения надежной стыковки ПНД труб можно воспользоваться двумя методами:

• Сварка отдельных частей трубы напрямую или посредством муфт;
• Горячая обсадка трубы (труба разогревается и с усилием вставляется в раструб, в результате чего достигается герметичное соединение).

Водопровод

Прокладывать водопровод из труб ПНД своими руками можно посредством разных приспособлений и методов:

• Компрессионные фитинги;
• Фитинги для диффузной сварки;
• Стыковая сварка;
• Электромуфтовое соединение.

Выбор подходящего способа зависит от предъявленных к будущей системе требований и имеющегося в наличии оборудования.

Компрессионные фитинги

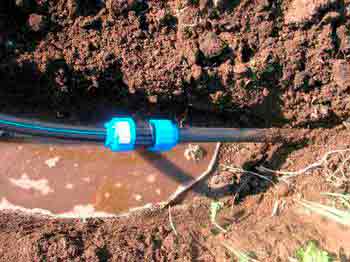

Данный способ монтажа водопроводных ПНД труб является наиболее распространенным, если речь идет о трубах небольшого диаметра. Сечение компрессионных фитингов может достигать 110 мм, но использовать их лучше всего с 32-мм трубами – а больший диаметр в помещениях обычно не встречается. Читайте также: «Способы соединения труб ПНД и необходимые фитинги для этого».

Монтаж водопровода из ПНД труб своими руками отличается от установки металлопластиковых труб только наличием резинового кольца вместо разрезного, а выглядит процесс следующим образом:

• Сначала край трубы обрезается так, чтобы получился 90-градусный угол (для разрезания трубы оптимально подходит специальный труборез);
• На трубу надевается накидная гайка и резиновый уплотнитель;
• Труба устанавливается в фитинге, а после этого гайка накручивается на его резьбу.

Такой способ монтажа имеет пару неоспоримых достоинств: во-первых, он очень просто осуществляется, а во-вторых, в результате получается разборное соединение. Последняя особенность существенно упрощает ремонт трубы ПНД, который сводится к вырезанию поврежденного участка и установки нового.

Единственным недостатком такого соединения является зависимость от качества уплотнителя – любые дефекты в этом элементе сразу же приведут к протеканию трубопровода.

Фитинги для диффузной сварки

Данный метод соединения достаточно распространен, ведь именно с его помощью монтируются полипропиленовые трубы. Выполнять монтаж ПНД труб своими руками при помощи этого метода несложно – сначала необходимо разогреть внутреннюю часть фитинга и внешний край трубы при помощи специального паяльника, а после этого совместить детали и некоторое время подождать, чтобы соединение остыло и затвердело.

Единожды сваренное соединение разобрать в дальнейшем не получится, поэтому для качественного ремонта потребуется паяльник, без которого должной герметичности не будет. По крайней мере, соединенные данным способом трубы протекают очень редко, и это отчасти исправляет положение.

Разновидностью данного метода является электромуфтовая сварка. Разница заключается в том, что муфта соединена с паяльником. Такой метод несколько проще в реализации, но обходится дороже.

Стыковая сварка

Сварка встык выполняется по следующему алгоритму:

• Сначала выполняется центрирование труб;
• В зазоре между трубами устанавливается электрический нагреватель;
• При начале плавления труб нагреватель убирается;
• Полиэтилен остывает, и на этом соединение завершено.

Такой метод соединения всегда используется для монтажа ПНД труб большого диаметра. Отчасти это обусловлено тем, что прочность соединения недостаточно высока, поэтому применять ее для труб с тонкими стенками нецелесообразно.

Заключение

В данной статье были рассмотрены наиболее распространенные методы монтажа ПНД труб и их особенности. Грамотная работа с трубой ПНД и своевременная подготовка позволят качественно выполнить все необходимые операции, создав в результате качественный и надежный трубопровод.

Источник: http://trubaspec.com/montazh-i-remont/pravila-montazha-trub-pnd-v-zavisimosti-ot-sfery-ispolzovaniya.html

Водопровод из ПНД трубы быстро и без мучений

В настоящее время трубы из пластика активно вытесняют конкурентов из других материалов в сфере газоснабжения, водопровода и канализации. Одним из самых популярных товаров на рынке для водоснабжения являются ПНД трубы.

Что такое ПНД труба?

Расшифровывается ПНД как полиэтилен низкого давления. Именно полиэтилен стал одним из первых полимеров, используемых для производства труб. В магазинах обычно представлены в виде бухт черного цвета, 25 и более метров, разного диаметра.

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

• Простота и лёгкость монтажа;
• Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
• Легкий вес;
• Низкая теплопроводность;
• Способность к расширению (труба не лопнет на морозе);
• Рабочие температуры от -20°С до +40°С;
• Малошумность;
• Широкий выбор диаметров и длины.

Как выбрать ПНД трубу

Рекомендуемые параметры: для среднестатистического загородного участка идеально подойдут стандартные бухты 25 метров, с толщиной стенки 2 мм. Диаметр следует выбирать в зависимости от напора воды в системе: если общий водопровод или источник воды имеет хорошее давление из трубы более чем ¾” дюйма, то смело берите 25 ПНД трубу. Если источник воды металлическая труба ¾”, то следует брать трубу 20 мм. Диаметр отвода должен быть меньше диаметра основной трубы для обеспечения хорошего давления.

Хотя срок службы полиэтиленовой трубы около 50 лет, не лишним будет обратить внимание на дату производства, которая указывается маркировке труб вместе с диаметром и толщиной стенки.

Наружный диаметр ПНД труб варьируется от 10 до 1200мм, но самыми ходовыми являются 20 мм, 25 мм, 32 мм.

Соответствие диаметров

Для фитингов из металла, и для соединения с металлической трубой ¾ дюйма (внутренний диаметр 20 мм, внешний примерно 25 мм) подойдет ПНД труба 25 мм. Соответственно резьбовые соединения металла совпадут с комплектующими ПНД трубы.

Металлическим трубам и фитингам диаметром ½ дюйма (внутренний диаметр 15 мм, внешний примерно 20 мм) соответствует ПНД труба 20мм.

Не стоит забывать, что всегда возможно использование переходников для уменьшения и увеличения диаметра комплектующих водопроводной системы, однако с ущербом давлению в системе.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.

Первый «порожек» служит для резинового кольца и муфты, сама же труба доходит до середины стыкового соединения.

Теперь самое главное: процесс соединения. Трубу пилить желательно ножовкой с мелким зубцом, заусенцы срезать. Далее откручиваем синюю гайку, достаем все детали и последовательно надеваем всё на трубу.

Ошибка многих людей в том, что при монтаже они не разбирают соединение, а пытаются немного открутив гайку, силой загнать туда ПНД трубу. После этого и происходят протекания — труба не достаточно глубоко входит в соединитель.

Максимально сильно насаживаем соединитель на трубу и закручиваем гайку до упора, насколько хватает сил. Наслаждаемся результатом работы!

Источник: http://vash-gazon.ru/oborudovanie/vodoprovod-iz-pnd-truby-bystro-i-bez-muchenij.html

Труба ПНД: монтаж своими руками, особенности установки и инструкция

Полиэтиленовые трубы являются универсальными благодаря отличным характеристикам материала. Все большее применение в быту находит труба ПНД. Монтаж можно производить своими руками, если все делать по правилам. Для этого не требуется особая квалификация.

Характеристики материала

Большой спрос на трубы ПНД вызван высоким качеством материала:

• температурный диапазон — от -50 0 С до +60 0 С;
• устойчивость к кислой и щелочной средам;
• высокие эластичность и прочность;
• низкая теплопроводность;
• полиэтилен не является проводником электрического тока.

Применение труб

В доме или на даче из труб ПНД изготавливают:

• канализацию и дренаж;
• водопровод;
• подвод газа к дому;
• кабель-канал для электропроводки.

Выбор труб

Для водопровода с питьевой водой приобретают трубы диаметром не более 60 мм с толщиной стенок 4 мм. Они должны быть рассчитаны на рабочее давление жидкости в системе не ниже 1МПа. Преимуществом является отсутствие коррозии и привкуса металла у воды. Если требуется обустроить горячее водоснабжение, надо знать, что при температуре 80 0 С полиэтилен размягчается, а при дальнейшем ее повышении начинает плавиться. В связи с этим следует выбирать марку не ниже ПЭ80. Для горячей воды трубы могут также иметь маркировку ПЭ-РТ или PN20, они выдерживают нагрев до 110 0 С. Для бытовых условий этого вполне достаточно.

Следует различать трубы для водоснабжения и безнапорные. Для обычных условий эксплуатации водопровода берутся бухты длиной 25 м с толщиной стенки не менее 2 мм. Если основная магистраль работает под хорошим давлением и имеет диаметр более 25 мм, то в качестве отвода берется дюймовая труба. В любом случае отвод должен быть меньшего сечения, чем общий водопровод.

Способы соединения труб ПНД

Перед монтажом следует выбрать способ соединения, который может быть следующим:

1. Неразъемный — электрофузионная или стыковая сварка. Соединение получается той же прочности, что и сама труба.
2. Разъемный способ — раструбное, компрессионное и фланцевое соединение. Такие трубопроводные системы легко собираются и демонтируются, можно производить ремонт или монтаж в труднодоступных местах. Соединения делаются с помощью фитингов.

Способ соединения выбирается в зависимости от следующих факторов:

• диаметры труб;
• вид эксплуатации: безнапорный, напорный, прокладка кабелей;
• применение арматуры из разных материалов и с отличающимися диаметрами;
• доступность участка;
• наличие сварочного оборудования.

Наиболее прочными получаются сварные и фланцевые соединения. Резьбовая муфта с уплотнением неустойчива к нагрузкам. Монтаж трубы ПНД для водопровода с компрессионными фитингами обычно делается на приусадебных участках для систем полива растений.

Самые слабые соединения — раструбные. Их применяют только в безнапорных трубопроводах за исключением тех случаев, когда соединение делается сварным.

Компрессионные фитинги для ПНД труб: монтаж

Для труб ПНД применяются преимущественно пластиковые фитинги, но есть также более прочные варианты из стали, чугуна, меди и латуни. Они отличаются по конструкции и могут быть сварными, резьбовыми, с прессовым соединением. Для пластиковых труб преимущественно используются компрессионные фитинги, где фиксация производится зажимным разрезным кольцом из твердого пластика с насечками, а герметизация — затяжкой уплотнительных колец.

Как и остальные соединяющие устройства, компрессионные фитинги бывают нескольких видов:

• муфта — для соединения труб равного диаметра и направления;
• переход — для скрепления концов труб, диаметры которых отличаются (возможен переход «металл-полиэтилен»);
• отвод, угол — осуществляют поворот конструкции на 45-120 0 ;
• тройник, крестовина — для создания ответвлений;
• штуцер — устройство для соединения трубы со шлангом;
• заглушка — для герметизации концов труб.

Перед прокладкой водопровода прежде всего нужно нарисовать его схему со всеми фитингами и вентилями. Развернутая труба стремится скрутиться, поэтому ее крепят хомутами или прижимают в распрямленном состоянии на 2 дня.

Если для установки выбрана труба ПНД, монтаж часто делают с компрессионными фитингами.

1. Труба обрезается до нужного размера специальным инструментом. Можно использовать обычную ножовку по металлу, но торец при этом делается ровным и очищается от заусенцев.
2. Отверстие выравнивается калибратором, поскольку овальная его форма недопустима. На торце делается наружная фаска.
3. Корпус фитинга аккуратно соединяется с трубой, чтобы не повредить резиновые уплотнители. Посадка будет легче, если смочить водой место соединения.
4. Руками затягивается накидная гайка. Можно применить ключ, чтобы обеспечить необходимую плотность соединения.
5. Для второй трубы процедура повторяется.

Соединения компрессионными фитингами удобно применять, когда делается монтаж ПНД труб на даче. Систему легко собрать весной на участке и осенью демонтировать.

Разъемные соединения в труднодоступных местах не делаются. Там удобно применять электромуфты со встроенным нагревателем. Фитингом соединяются 2 трубы, после чего включается его подогрев и происходит сварка с образованием неразъемного узла. Цена устройства высокая, но способ является эффективным и часто используется.

Несмотря на возможность демонтажа в компрессионных фитингах следует заменять резиновые уплотнители при повторной установке. Это обеспечит высокую надежность конструкции.

Фланцевые соединения

Когда устанавливается труба ПНД, монтаж для диаметра более 40 мм предпочтительно делать с помощью металлических фланцев. Для этого края труб обрезают труборезом под прямым углом по готовой разметке. Затем к ним приваривают полиэтиленовые втулки с бортами, а на них устанавливают фланцы из металла. Другой способ заключается в монтаже на трубу компрессионного фланца, чтобы зафиксировать гладкий полимерный участок стыка. Затем устанавливается обычный фланец, который крепится шпильками и болтами с аналогичной деталью, установленной на торце стальной трубы.

Фланцевое соединение позволяет подсоединить вентили, регуляторы, задвижки и трубы между собой.

Сварные соединения

Так же, как и изделия из металла, может свариваться труба ПНД. Монтаж своими руками производят с помощью специального оборудования с электрическим нагревом мест стыка.

1. Очищаются места соединений и готовится сварочное оборудование.
2. Устанавливаются параметры сварки.
3. Трубы закрепляются в зажимах сварочной машины и центрируются. Торцы механически обрабатываются.
4. Между трубами устанавливаются нагреватели, с помощью которых края оплавляют.
5. Концы сводятся под давлением, которое поддерживается до остывания.
6. Трубы извлекаются из зажимов.

Стоимость монтажа труб ПНД методом сварки зависит от диаметра, но до величины 63 мм цена обычно одинаковая и составляет около 200 руб. за стык.

При применении электрической муфты затраты на монтаж те же самые, что и при стыковой сварке, но у нее цена выше. В итоге себестоимость получается больше.

Гидравлические испытания

Работоспособность собранного водопровода проверяется путем заполнения водой на 2 часа. Затем в системе поднимают давление и поддерживают его в течение 30 мин. Трубопровод осматривают на отсутствие утечек.

В процессе эксплуатации состояние системы постоянно контролируется. При правильной сборке она будет функционировать достаточно долго.

Ошибки при монтаже труб ПНД

1. Важно учитывать линейные расширения труб от действия температуры. Если об этом забыть, внутри труб напряжение превышает норму, что сокращает срок их эксплуатации.
2. Слишком большое расстояние между креплениями вызывает провисание трубопровода, что приводит к его преждевременному выходу из строя.
3. Трубы цементируются только с изоляцией.
4. Чтобы на поверхности не образовывался конденсат, трубопроводы подачи теплой или холодной воды изолируются.
5. При монтаже фитинг разбирается, чтобы трубы до упора вошли внутрь. Если откручивать гайку не до конца, а затем с усилием заталкивать в соединитель трубу, она может войти недостаточно глубоко. Когда делается монтаж труб ПНД своими руками на даче для системы полива, протечки не так опасны, но для домашнего водопровода это недопустимо. Независимо от последствий в обоих случаях необходимо создавать плотное соединение.
6. Чрезмерная затяжка переходников приводит к их разрушению или выскальзыванию прокладок из мест установки.

Заключение

Когда устанавливается труба ПНД, монтаж делается в основном с помощью сварки или компрессионных фитингов. При соблюдении правил установки соединения будут герметичными и прочными в течение многих лет.

Источник: http://fb.ru/article/307331/truba-pnd-montaj-svoimi-rukami-osobennosti-ustanovki-i-instruktsiya

Монтаж и особенности труб ПНД для водопровода

Трубы, выполненные из полимерных материалов, с каждым годом все сильнее вытесняют привычные нам изделия из металла. Почему? Ответ прост: пластик более мобильный, легкий, неприхотливый и дешевый. Трубы ПНД – это отличный вариант для тех, кто хочет установить систему водопровода в доме или на участке, не тратя при этом много финансовых и временных средств. Конечно, монтаж полиэтиленовых изделий имеет свои тонкости и нюансы, которые будут рассмотрены ниже.

Трубы из полиэтилена низкого давления монтируются методом стыковой сварки

Основные разновидности полиэтиленовых трубопроводов

Аббревиатуру «ПНД» принято расшифровывать как «полиэтилен низкого давления». Трубы, выполненные в полном соответствии с ГОСТом, могут отлично функционировать в качестве водопровода (в основном подачи холодной воды) не один десяток лет.

Ассортимент изделий включает в себя модели из ПНД, предназначенные для различных хозяйственных целей:

1. Канализационные трубы. Данная продукция не предназначена для устройства водоснабжения или напорных канализационных трубопроводов. Из таких ПНД сегментов может быть сконструирована только безнапорная канализация. Эти изделия выпускаются преимущественно оранжевого цвета, они бывают гладкими или гофрированными.
2. Трубы для водоснабжения. Прочные и долговечные, они могут работать при давлении, находящемся в пределах 5-15 атмосфер. Имеют синие полоски по бокам. Стоит помнить, что для горячего водопровода подходит не весь полиэтилен низкого давления. Предпочтительными для горячей воды будут марки ПЭ80, а лучше – ПЭ100 или ПЭ100+.
3. Газовые ПНД трубы. Внешне не отличаются от изделий для водопровода, но боковые полоски у них окрашены не в синий, а в желтый цвет.
4. Технические ПНД трубы. Вариант, не предназначенный для транспортировки каких-либо веществ. Это очень дешевые изделия, производящиеся не по ГОСТу, а по отдельному ТУ производителя. Они служат для изоляции проводки.

Трубы ПНД желтого цвета предназначены для газовых магистралей

Как нужно выбирать ПНД трубы?

Очень серьезная задача – выбрать именно качественное ПНД изделие. Недобросовестные производители применяют в технологическом процессе сырье, не отличающееся высоким качеством. В ход может идти даже вторично переработанные пластиковые отходы.

Важно! Срок службы трубы из полиэтилена низкого давления будет зависеть от качества сырья, использованного при её изготовлении.

Такие трубы можно отличить по очень резкому запаху пластмассы, исходящему как от нового изделия, так и от бывшего в употреблении. Запах не будет выветриваться со временем. Естественно, низкокачественная ПНД продукция не годится для подачи питьевой воды. Срок годности изделия плохого качества не будет превышать и нескольких лет даже при условии правильного монтажа.

Также качество полимера можно определить по цвету изделия. Подделки обычно имеют грязно-серый или черный цвет без каких-либо буквенных обозначений и полосок. В то время как хорошая безнапорная ( и напорная тоже) полиэтиленовая труба, предназначенная именно для подачи питьевой воды, будет окрашена в синий цвет. Вариантом является черный, но обязательно с синими продольными полосами.

Стенки качественных труб должны быть гладкими, на ощупь или визуально не должны обнаруживаться любые инородные вкрапления или сгустки пластмассы. На срезе толщина стенки должна быть одинаковой, без впадин и выступов.

Качественные трубы обязательно маркируются цветной полосой, указывающей их назначение

Монтаж водопроводных полиэтиленовых труб: подготовка

Первое, с чего начинается укладка водопровода из полиэтилена низкого давления, — это проектировка схемы. В ней учитываются все приборы потребления воды (унитаз, ванна, душевая кабина, стиральная или посудомоечная машина). Подготовив схему заблаговременно, вы будете знать, какое количество труб, запорной арматуры, переходников и тройников необходимо к приобретению.

Дальнейшим шагом будет подготовка рабочей площади (демонтаж износившейся системы, подбор нужных инструментов). Прежде, чем осуществлять непосредственно монтаж, необходимо убедиться в том, что подача водоснабжения была перекрыта. Если замена старой водопроводной системы производится в многоквартирном доме, работы нужно согласовать с остальными жильцами подъезда.

Для монтажа труб водопровода понадобится перечень следующих материалов и инструментов:

• перфоратор – для просверливания отверстий в перекрытиях для прохождения трубопровода и крепежных элементов под него;
• углошлифовальная машинка (болгарка) – если требуется демонтаж старого трубопровода;
• строительные ножницы – применяются для нарезки мерных длин труб. В работе лучше применять именно ножницы, так как при использовании обычной ножовки появляется слишком много заусениц, которые нуждаются в дополнительной шлифовке.
• молоток, слесарные ключи;
• фитинги, паяльник для сварки ПНД изделий подбираются в зависимости от выбранного метода соединения элементов трубопровода.

Самым важным инструментом является прибор для сварки. Его тип зависит от диаметра используемой трубы

Основные способы монтажа труб из полиэтилена низкого давления

Монтаж трубы ПНД для домашнего водопровода может быть произведен с помощью компрессионных фитингов (обжимные соединения), электросварных муфт или обычной стыковой сварки. В редких случаях используется фланцевое соединение. Каждая из этих технологий имеет свои преимущества и недостатки:

• компрессионные фитинги позволяют создать соединение быстро и без применения сварочного аппарата. Наиболее оптимальный выбор для прокладки водопроводов местного назначения. При использовании качественных обжимных колец и уплотнителей из резины стык будет загерметизирован надежно. Однако, соединение будет разборным – это значит, что в любой момент может быть осуществлен ремонт или замена уплотняющих элементов;
• монтаж с помощью сварных муфт обеспечивает более прочное соединение, что необходимо для газовых линий или масштабных водопроводов;
• стыковая сварка применяется для крупных магистралей и толстостенных труб из полиэтилена (с помощью сварки могут быть соединены детали с толщиной стенки от 4,5 мм). Процесс сварки «встык» в случае с полимерными изделиями очень трудоемок. Так как размягчение материала проходит очень быстро, трубы должны находиться в зафиксированном горизонтальном положении. При малейшем перекосе деталей получится бракованное соединение, которое будет не годным для эксплуатации.

Кроме того, монтаж методом сварки требует тщательного соблюдения температурного режима. Если место стыка не было перегрето или, наоборот, температура нагрева не была слишком низкой, его прочность будет равна твердости цельного участка трубы. То есть, эксплуатационные качества материала не снизятся, как это происходит с металлическими изделиями.

Полиэтиленовые трубы низкого давления, соединенные с помощью металлических фланцев, обычно рассчитываются на временное использование. Фланцевые соединения осуществляются быстро, легко разбираются. Элементы могут быть использованы повторно. Если монтаж производится с применением доборных фланцевых деталей, потребуется паяльник для приваривания их к трубе.

Фланцевое соединение применимо и для монтажа ПНД труб, в этом случае вначале нужно приварить к торцу фланец

Наиболее приемлемый способ соединения для некрупных (бытовых) водопроводов частного использования – это монтаж с помощью компрессионных фитингов. Для получения надежного стыка используются гаечные ключи. Перед тем, как поместить отрезок трубы в гайку фитинга, с его конца необходимо снять фаску (45 градусов).

Соединение с использованием обжимных фитингов также является экономичным. При поломке трубопровода можно заменить лишь один сегмент, вышедший из строя.

Монтаж полиэтиленовых труб для водоснабжения: советы

Если планируется скрытая проводка трубопровода в стенах, то глубина штроб при пробивании рассчитывается по диаметру не труб, а фитингов. В канавках штроб система должна быть утоплена полностью.

Важно! Перед тем, как заделывать канавки с трубами в стенах штукатуркой, систему нужно проверить под рабочим давлением воды.

Также при монтаже водопровода в домашних условиях стоит позаботиться о наличии некоторых элементов спецодежды. Рабочий костюм нужно подобрать так, чтобы у вас оставалось минимальное количество открытых участков тела. Комфортнее и безопаснее будет осуществлять монтаж в строительных перчатках. Демонтажные работы с болгаркой и перфоратором нужно проводить в специальных очках – это необходимая мера для защиты глаз. При пайке деталей желательно надеть респиратор, чтобы ограничить вдыхание паров и дыма, исходящих от оплавленного полимера.

Монтировать трубы малого диаметра при помощи сварки не всегда целесообразно, лучше применять компрессионные фитинги

Монтаж нельзя осуществлять вблизи источников отопления или огня. Постоянный нагрев негативно влияет на прочность полиэтилена низкого давления, предназначенных для снабжения холодной водой.

Для предотвращения деформации трубопровода крепежные элементы следует разместить на расстоянии не меньшем, чем 50 см. Следует избегать слишком длинных участков в конструкции системы. Лучше, если горизонтальные сегменты будут разбиты при помощи поворотных участков.

Трубы из полиэтилена низкого давления – отличная альтернатива тяжелым металлическим конструкциям. Их можно совершенно безопасно укладывать также в грунт при проводке водоснабжения к новым строениям. В отличие от конструкций из стали, полимерные изделия не дают усадку в грунте, ведущую к преждевременным поломкам системы. Монтаж труб из ПНД не представляет особых сложностей даже для непрофессионалов.

Источник: http://trubamaster.ru/vodoprovodnye/montazh-truby-pnd-dlya-vodoprovoda.html

Монтаж ПНД труб своими руками — качественно и быстро

Полиэтилен низкого давления как материал для изготовления труб сегодня составляет конкуренцию привычным материалам, в том числе металлу. В числе преимуществ такого трубопровода — малый вес и высокая прочность. Кроме того, монтаж ПНД труб своими руками незатруднителен.

Основные характеристики и виды

ПНД-трубы часто используются при создании водопроводных и канализационных систем, для газоснабжения и даже для прокладки электрокабеля.

Важно: В таких изделиях могут транспортироваться среды температурой до 40°С, если создается напор до 10 атм и до +65°С, если речь идет о безнапорных сетях.

Чтобы выбрать полиэтиленовые трубы для водопровода и монтаж своими руками провести правильно, нужно ориентироваться в существующих классификациях изделий. Так, по назначению разделяют технические и пищевые трубы, которые могут применяться для канализации и водопровода соответственно, а по уровню допустимого давления — напорные и безнапорные.

Также классифицируют и напорные трубы по уровню предельного давления:

• легкие — до 2,5 атм;
• средне-легкие — до 4 атм;
• средние — 6 атм;
• тяжелые — 10 атм.

Что касается габаритов, то трубы ПНД выпускаются диаметром 16-1600 мм и с толщиной стенок 2-72 мм. Выбирать геометрические параметры следует исходя из назначения трубы и области ее использования. Для водопровода частного дома будет достаточно изделий 20-30 мм, а для канализационных сетей — 90-160 мм.

Монтаж трубы ПНД для водопровода и других сетей предусматривает создание надежных стыковых соединений, устойчивых даже в районах с сейсмической активностью.

Технологии проведения монтажа

Монтаж ПНД труб своими руками может быть выполнен 2 способами:

Компрессионные фитинги для монтажа труб ПНД для водоснабжения

1. Создание разъемного соединения — раструбного с использованием эластичных уплотнителей или же фланцевого. Лучше всего подходит для создания безнапорных сетей. Тип стыка подбирается в зависимости от прочности, сложности конструкции и так далее.
2. Выполнение неразъемного стыка путем использования сварки. Этот способ подходит для трубопроводов, работающих с транспортируемой под высоким давлением средой. Сварка требует специфического оборудования и соединительных муфт, может выполняться встык, в раструб или электромуфтовым способом. Сварные соединения прочны, устойчивы к внешним воздействиям и герметичны.

Особенности создания разъемных соединений

Для монтажа полиэтиленовых труб своими руками для водопроводных и канализационных систем в квартирах можно использовать трубы диаметром до 110 мм, соединенные с помощью фитингов. Это могут быть как компрессионные фитинги из латуни или пластика, так и раструбные заглушки с гибким уплотнителем.

Сборка трубопровода производится по следующему алгоритму:

1. Трубы обрезаются до нужной длины и так, чтобы торцы выполнялись перпендикулярно корпусу.
2. Накидная гайка фитинга проворачивается на несколько оборотов и в него до конца вставляется труба — так, чтобы ощущалось усилие при входе в резиновый уплотнитель.
3. Надевается цанга и эластичное кольцо, после чего гайка затягивается.

Совет: Небольшие соединительные элементы прикручиваются вручную, но лучше все-таки воспользоваться гаечным ключом. И не забудьте проверить герметичность соединений после выполнения работ.

Сварка ПНД-труб

Сварка труб ПНД своими руками — это один из наиболее распространенных способов соединения. Таким образом можно соединять отрезки труб с фасонными элементами или просто 2 части водопровода.

Сварочные соединения позволяют получить прочный стык — почти такой же, как и цельная труба. Кроме того, они очень быстро выполняются и не влияют на общую гибкость трубопровода.

Различают три сварочные технологии для труб ПНД:

Станок для сварки ПНД труб

1. Стыковая сварка труб ПНД. На свариваемых деталях оплавляются торцы с помощью электрического тока, после чего они соединяются между собой. Использование этого метода оправдано в случае, если толщина стенок трубы превышает 5 мм. Для проведения работ по пайке полиэтиленовых труб подготовленные части трубопровода закрепляются в центраторе сварочной машины, концы деталей торцуют. Между подготовленными торцами помещают нагреватель, а далее расплавленные торцы соединяют. Их важно выдерживать под давлением до тех пор, пока материал не остынет.
2. Сварка в раструб используется при монтаже трубопроводов диаметром до 63 мм. Для этого одна деталь помещается в расширение, выполненное на торце другой. Для работ потребуется аппарат для сварки труб ПНД, укомплектованный насадками с тефлоновым покрытием. Детали, подготовленные к соединению, надевают на насадки одновременно и выдерживают определенное время, необходимое для разогрева. После этого части трубопровода снимают и соединяют, следя, чтобы сдвигов/перекосов не происходило. Соединение следует удерживать до 30 сек, пока не произойдет остывание материала.
3. Электромуфтовая сварка труб ПНД. Для этого метода соединения используют специальные фитинги для труб — такие соединительные полиэтиленовые элементы, в которых присутствуют участки с нагревательной спиралью. Это могут быть разноразмерные крестовины, тройники, отводы. При подключении электричества спирали в фитингах разогреваются и расплавляют полиэтилен — благодаря этому фасонная детали приваривается к трубной стенке. Электромуфтовая сварка

Сама последовательность монтажа трубы ПНД для водоснабжения здесь очень простая. Вначале следует механически зачистить поверхности, чтобы на них не оставалось загрязнений и оксидных пленок. Также следует выровнять и зафиксировать 2 отрезка, для чего пригодится позиционер. На очищенные трубы надевается соответствующий фитинг, и к его электродам подается ток. Температура нагрева и время выдержки соединения указывается на маркировке деталей. Выполненному соединению нужно дать остыть. Электромуфтовая сварка полиэтиленовых труб оптимальна в случае соединения трубных отрезков диаметром менее 160 мм. Также она используется в случае, когда доступ к месту стыка затруднен.

На заметку: Пайка труб ПНД своими руками не допускает сваривание 2 изделий от разных производителей — в этом случае может оказаться, что характеристики трубопроводов существенно разнятся, и полученный шов не будет герметичным и не выдержит давления.

Когда нужны держатели

Созданный трубопровод из изделий ПНД крепится к стене с помощью хомутов. Их желательно устанавливать под каждым стыком — так обеспечивается максимальная надежность. На участках, где нет стыков, расстояние между хомутами должно быть равно 10 диаметрам трубы, а отступ от стен составит 2-4 мм.

Наиболее востребованы жесткие хомуты с резиновым уплотнением — они обеспечивают наибольший коэффициент шумопоглощения. Однако некоторые специалисты рекомендуют не использовать прокладку, а оставлять трубопровод лежать в крепеже свободно. Благодаря этому он сохранит подвижность и долговечность.

Читайте нашу отдельную статью о соединении труб ПНД фитингами. Данный вид монтажа имеет широкое распространение при использовании труб небеольшого диаметра.

А здесь есть информация про использование полиэтиленовых труб в качестве обсадных для скважин.

Про организацию отмостки вокруг дома мы рассказали тут. Зачем она нужна и каких видов бывает.

Монтаж полиэтиленовых труб своими руками видео

На видео представлена подробная пошаговая инструкция по монтажу полиэтиленовых труб для водоснабжения электромуфтовым методом.

Источник: http://okanalizacii.ru/truby/montazh/montazh-pnd-trub-svoimi-rukami.html

Как правильно монтировать ПНД трубы своими руками?

Такой материал, как трубы из полиэтилен низкого давления, появились на рынке относительно недавно. Однако они практически сразу приобрели высокую популярность, легко выдерживая конкуренцию с традиционно используемыми материалами. Такие трубы обладают достаточной прочностью, но при этом имеют небольшой вес. Осуществить монтаж труб ПНД можно и своими руками, ничего сложного в технологии выполнения соединений нет.

В нашей стране полиэтиленовые трубы активно используются только последние 20 лет. Тем не менее, уже многие граждане произвели замену старых стальных труб полимерными материалами. Кроме того, аналитики прогнозируют, что спрос на трубы из ПНД будет только расти.

Одним из достоинств материала является то, что любой, даже неискушенный в строительных работах человек, может выполнить монтаж ПНД труб своими руками, например, выполняя работу по монтажу ПНД труб при сборке канализации или водопровода на даче.

Характеристики труб

Трубы из ПНД широко используются для сооружения систем водоснабжения (подачи холодной воды), канализации, газоснабжения и прокладки электрокабеля. Их часто используют в частном строительстве – в коттеджах, на даче.

Трубы могут применяться для транспортировки среды с температурой до +40 градусов при номинальном давлении до 10 атм. И + 60 градусов в безнапорных трубопроводах. Трубы диаметром до 110 мм поставляются в бухтах, изделия большего диаметра (до 125 мм) – в отрезках.

Классификация ПНД труб

Существует классификация труб по нескольким типам. По назначению выделяют:

• Трубы технического назначения. Они используются для монтажа систем канализации, газоснабжения, для прокладки электрокабеля.
• Трубы пищевого назначения, которые могут быть использованы для монтажа питьевого водопровода.

Среди напорных труб ПНД выделяют следующие типы:

• Легкие (Л) – эти трубы способны выдержать давление до 2,5 атм.
• Средне-легкие (СЛ) – такие трубы способны выдержать давление 4 атм.
• Средние (С) – материал способен выдержать рабочее давление 6 атм.
• Тяжелые (Т) – такие трубы используются для монтажа трубопроводов с рабочим давлением 10 атм.

Методы соединения

Существует два типа соединения:

• Разъемные соединения. Это раструбные соединения с установкой эластичного уплотнителя, а также фланцевые соединения. Но герметичность такого соединения ниже, чем у неразъёмного.
• Неразъемные соединения. В этом случае, технология монтажа труб ПНД предусматривает, что будет использован специальный инструмент для монтажа (сварочный прибор) либо применение специальных фитингов – муфт, дополненных нагревательными элементами.

Как правило, разъемные методы соединения применяются при сооружении безнапорных трубопроводов (например, канализации на даче), а сварку используют при создании водо- и газопроводов. Сварные соединения обладают высокой прочностью, абсолютной герметичностью и стойкостью к воздействиям внешней среды.

Совет! Надежность соединений, а также гибкость труб, изготовленных из ПНД, позволяет рекомендовать использование этих труб в районах с повышенной сейсмической активностью.

Как производится сварка?

Наиболее популярным видом соединения полиэтиленовых труб является сварка. Соединять при этом можно как отрезки двух труб, так и отрезки труб с фасонными частями.

Преимущества сварочных соединений

• По прочности сварное соединение практически не отличается от прочности цельной трубы.
• После выполнения сварочных работ трубы сохраняют гибкость по всей длине трубопровода.
• Если монтаж фитингов для ПНД труб осуществляется методом сварки, то работы проходят очень быстро. На выполнение каждого соединения уходит не более нескольких минут.

Соединение методом стыковой сварки

При использовании этого метода соединение производится путем соединения оплавленных торцов свариваемых деталей. Для нагрева используется электрический ток.

Совет! Применение метода стыковой сварки рекомендовано в том случае, если толщина стенок труб 5 мм и более.

Работа происходит так:

• Подготовленные трубы ПНД устанавливаются и закрепляются в центраторе сварочной машины.
• Производится механическая обработка концов соединяемых деталей (торцевание).
• Между подготовленных торцов устанавливается нагревательный элемент и производится нагревание.
• Нагревательный элемент удаляется, после чего производится соединение торцов труб. Давление осадки поддерживается пока материал не останется.

Сварное соединение в раструб

При использовании труб диаметром до 63 мм, применяется метод сварки в раструб. То есть, одна деталь вставляется в расширение на торце другой. В этом случае необходимо использование ручной сварочной установки (паяльник) с насадками с тефлоновым покрытием. При применении этого метода работа проходит так:

• Подготовленные к соединению детали одновременно надевают на насадки аппарата.
• По окончании времени разогревания необходимо снять детали и произвести их соединение, не допуская сдвигов и перекосов.
• Удерживать соединение, пока материал не остынет (10-30 секунд).

Электромуфтовая сварка

Если используется этот метод, то для разогрева труб применяется специальные фитинги из полиэтилена, в которые в процессе изготовления были заложены нагревательные элементы. Соединения выполняются просто, но фитинги стоят недешево. Поэтому использовать этот метод при сборке трубопровода на даче нерационально.

Общим для них является то, что в них вмонтированы спирали, которые при подключении электричества нагреваются и расплавляют полиэтилен. В результате происходит приваривание фасонной детали к стенке трубы. Монтаж выполняется предельно просто:

• Производится механическая зачистка поверхностей. Это необходимо для удаления окисленной пленки и возможных загрязнений.
• На трубы надевается фитинг, к его электродам подается электрический ток.
• Соединению дают остыть.

Итак, трубы из полиэтилена применяются сегодня достаточно широко, в том числе и в частном строительстве (на даче, при строительстве коттеджа). Если планируется выполнить монтажные работы самостоятельно, то нужно будет внимательно изучить теорию. Кроме того, стоит посмотреть, как опытный мастер проводит монтаж трубы ПНД – видео с подробным описанием процесса несложно найти в сети.

Источник: http://kanalizaciyam.ru/montazh-trub-pnd.html
