Установка счётчиков воды своими руками

Содержание

.

Установка счетчиков воды своими руками: технология, правила, схема

Зачем вообще устанавливать счетчик? Прежде всего потому, что это выгодно. Вам не придется оплачивать «среднепотолочные» цифры, устанавливаемые контролирующими организациями, и вы сможете экономить, зная, сколько воды ежемесячно потребляет именно ваша семья. Это выгодно и для тех, у кого в квартире проживает по факту меньше, чем прописано, ведь расчет всегда ведется, исходя из количества прописанных лиц. Но даже если количество прописанных и проживающих не отличается, экономия от установки счетчика будет составлять 30-50% от суммы ваших обычных платежей.

Водомер обязательно должен быть опломбирован управляющей компанией, водоканалом. Однако нет никаких юридических ограничений относительно установки счетчика. Вы вполне можете выполнить ее своими руками, если разберетесь, как. Однако есть нюансы, которые вам обязательно придется соблюдать, если вы решите поставить счетчик самостоятельно. Вот главные из этих нюансов:

  • вы можете использовать только счетчик с паспортом, произведенный лицензированной компанией, — никаких самодельных устройств;
  • чтобы установить водомер, вам придется полностью перекрыть вход воды в квартиру;
  • вы должны быть уверены в том что делаете. Например, если ваши действия по установке водомера привели к прорыву трубопровода, то и отвечать за убытки придется тоже вам;
  • опломбировать счетчик самостоятельно не получится: для этого обязательно приглашают специалистов водоканала. Они не только опломбируют счетчик, но еще и проверят, правильно ли вы его установили.

Как правильно установить счетчик

Итак, вы купили прибор учета с паспортом и гарантией (или два – на холодную и горячую воду). После этого следует обратиться в местное представительство водоканала, где вам выдадут технические требования к подключению. Учитывайте, что счетчик обязательно должен в паспорте иметь штамп о прохождении первичной поверки. В этом случае управляющая компания зарегистрирует его и поставит на учет без проблем.

После того, как вы установите счетчик, понадобится повторно обратиться в контролирующую компанию, чтобы вам назначили дату опломбировки. Либо можете вначале договориться о дате, а затем уже заниматься установкой: на самом деле эта последовательность не так и важна.

Главное при монтаже – правильно выбрать место для установки водомера, чтобы у контролирующей компании не возникло вопросов. Как правило, счетчик монтируется на прямом участке труб в ванной комнате или в туалете. Учитывайте, что если в вашей квартире два стояка (на кухне и в ванной), то и счетчиков тоже потребуется 2 комплекта. В квартире требования по выбору места для установки счетчика не такие жесткие, как в частных домах. В коттеджах важно, чтобы счетчик устанавливался ближе, чем на 20 см от выхода трубопровода.

Схема установки. Какие детали и узлы потребуются

Как правило, схему подключения счетчика предоставляют в водоканале по требованию. Выглядит она таким образом:

  • трубопровод, по которому вода подается в квартиру;
  • запирающий шаровый кран;
  • сетчатый фильтр, который не позволит крупному мусору повредить крыльчатку водомера;
  • собственно водосчетчик (стрелка на корпусе обязательно должна располагаться по ходу движения воды);
  • обратный клапан, не допускающий возвратного тока воды.

Важно подобрать все комплектующие высокого качества. Так, запорный кран обязательно должен иметь латунный корпус. Кроме того, следите, чтобы кран не находился в полуоткрытом положении. Если для вас важно, чтобы была возможность изменить интенсивность водяного потока, установите дополнительный кран.

Что касается сетчатого фильтра, то он должен быть косым и прямым. Учитывайте, что его придется периодически чистить, так как сеточка фильтра будет забиваться крупными взвесями.

Сам процесс установки заключается в следующем:

  1. Подготовьте все необходимые детали и разложите их в нужной последовательности.
  2. Обратите внимание, что все стрелочки на комплектующих должны указывать в одну сторону, по ходу течения воды.
  3. Соедините элементы насухо, чтобы понять, насколько жестко их придется фиксировать.
  4. Раскрутите систему заново и начинайте врезку. Элементы придется собирать с уплотнителем (подойдет обычная пакля или лента ФУМ). Уплотнитель наматывают на резьбу так, чтобы все витки закрывались

Не переусердствуйте в соединениях, чтобы фурнитура не лопнула, и не забывайте об уплотнителях в комплекте. После того, как все соберете и проведете врезку в трубопровод, проверьте работоспособность системы. Когда вы убедитесь, что счетчик работает как надо, приглашайте специалистов для опломбировки. После этого вам останется только следить за тем, чтобы счетчик вовремя проходил поверку.

Видео 1. Правильная установка водяного счётчика за 13 минут своими руками

Видео 2. Установка счетчика для воды своими руками -экономия семейного бюджета

Видео 3. Видео_3_КАК_ЗАМЕНИТЬ_СТАРЫЙ_СЧЁТЧИК_ДЛЯ_ВОДЫ_НА_НОВЫЙ

Источник: http://stek-voda.ru/important/articles/ustanovka-schetchikov-vody-svoimi-rukami-tekhnologiya-pravila-skhema/

Установка счетчика воды своими руками

Не сложно выявить преимущества установки счетчика для воды. Представители жилищных контор выставляют счета за воду, рассчитанные по средним (чаще всего завышенным) показателям.

Постоянный рост стоимости за куб воды делает идею установки контролера ее расхода еще более привлекательной.

Тем более, что в настоящее время действует закон об их обязательном использовании.

Остается только выбрать модель прибора и способ установки: самостоятельно либо силами специализированных фирм.

Содержание статьи:

Какой выбрать ↑

Установка счетчиков холодной и горячей воды сможет решить проблему контроля и экономии в каждом доме.

Эффективность прибора на лицо — уменьшить затраты на воду можно практически в 3 раза.

Чтобы установить подходящий прибор наиболее просто и удобно проконсультироваться с профессионалом (специалистом компании, работающей в сфере установки счетчиков воды).

Выбор контролера для воды зависит от нескольких факторов:

  • одним из главных является зона применения. Чаще всего для бытового использования в квартирах и домах устанавливают крыльчатые счетчики для горячей воды. Возможно применение электронных моделей, но надежность механических аналогов все же значительно выше;
  • стоит так же обратить внимание на расположение трубопровода. Если он располагается вертикально, то и водомер нужно подбирать соответствующий;

Существуют модели универсальные, которые можно монтировать как вертикально, так и горизонтально.

  • заранее уточните диаметр труб, чтобы выбрать подходящий счетчик;
  • важно проверить всю сопутствующую документацию: паспорт (идентичность серийного номера в паспорте и на приборе; наличие печатей), инструкцию и сертификаты;
  • в комплекте с прибором должны идти дополнительные детали: фильтр грубой очистки, обратный клапан, крепеж.

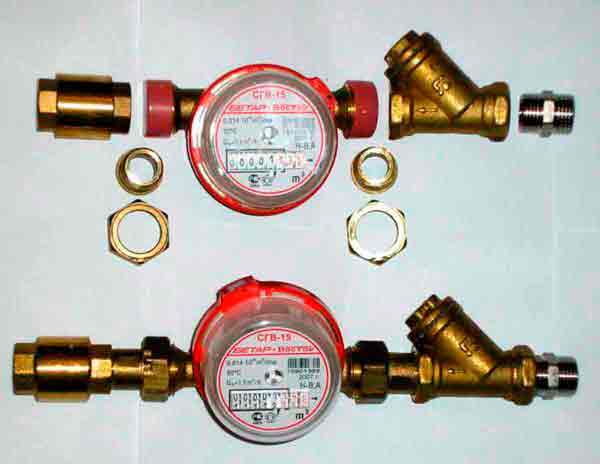

фото: комплектация счетчика

Виды счетчиков ↑

По необходимости зарядки питания приборов:

  • энергозависимый. Для этого вида прибора необходима подзарядка электроэнергии через сеть, батарейки или аккумулятор;

Фото: энергозависимый счетчик

  • энергонезависимый. Не нуждаются в электроэнергии. К этому типу относится механический счетчик.

Фото: энергонезависимый водяной счетчик

В зависимости от температуры воды:

  • для холодной воды. Установка счетчиков холодной воды возможна при ее температуре до 40 градусов;
  • для горячей воды. Применение возможно при температуре воды до 130 градусов.

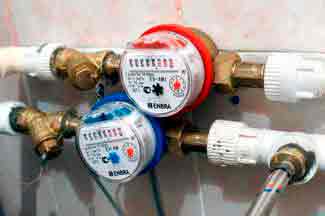

Фото: счетчики для учета холодной и горячей воды

В зависимости от основного принципа работы прибора:

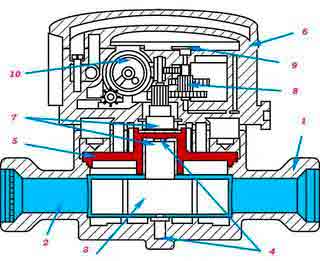

  • крыльчатый. Принцип работы заключен в размещении в воде турбинки. Число ее оборотов является решающим фактором при подсчете расхода воды. Чаще всего используется в жилых помещениях. Не требует подключения к электропитанию и обладает компактными габаритами, а так же доступной ценой;

Фото: крыльчатый счетчик

  • электромагнитный. Принцип работы основан на взаимодействии магнитного поля и воды. Так же популярен для применения в квартирах. Работает за счет электропитания. Обладает высокой точностью, но склонен к частым поломкам в связи с высокой чувствительностью. Не пригоден для измерения чистой воды без осадков (например, талой);

Фото: электромагнитный счетчик

  • вихревой. Работа основана на подсчете чистоты вихрей, организованных специально размещенным телом в потоке воды;

Фото: вихревой счетчик

  • ультразвуковой. Выявляет расход воды с помощью использования ультразвуковых колебаний.

Фото: ультразвуковой счетчик

В зависимости от влажности зоны применения:

  • мокрый тип. Счетный механизм не нуждается в изоляции от воды;

фото: счетчик для воды мокрого типа

  • сухой тип. Счетный механизм защищен специальной перегородкой.

Фото: счетчик для воды сухого типа

В зависимости от диаметра трубопровода:

  • одноструйные. Устанавливаются на трубу размером 15 -25 мм;

Фото: одноструйный счетчик

  • многоструйные. Устанавливаются на трубу размером 15 -50 мм.

Фото: многоструйный счетчик

Как видите, выбрать водяной счетчик не так просто. Так же для правильной установки выбранного вами прибора к нему необходима дополнительная комплектация.

Поверка и тестирование счетчика на воду ↑

Перед установкой счетчик необходимо сдать вместе с техническим паспортом в ЖЭК (жилищно-эксплуатационную контору) либо в службу КИП (контрольно-измерительных приборов) водоканала за поверкой.

Фото: установка поверочная для счетчиков диаметром от 15 до 50мм

В результате вам должны вернуть прибор и паспорт со штампом КИПа, а так же назвать дату запланированной опломбировки.

Если счетчик по заключению комиссии окажется непригоден, вам выдадут документальное подтверждение его неисправности. С этим документом вы без проблем вернете или обменяете прибор в магазине.

Важно! Нарушать пломбу КИПа после поверки категорически запрещено. Водоканал откажет в воде в эксплуатацию прибора с поврежденной КИПовской пломбой.

Отправить на поверку можно даже не сертифицированный контролер, но в этой ситуации вам придется заплатить за его сертификацию и поверку.

Для лицензированных приборов в соответствии с законами РФ процедура поверки является бесплатной.

Комплектация счетчика ↑

Установка любого счетчика для воды должна сопровождаться:

  • шаровые краны;

Фото: шаровой кран

  • фитинги;

Фото: фитинги для установки счетчика воды

  • обратные клапаны. Требуются отдельно как для холодной, так и для горячей воды. Обратные клапаны пропускают воду только в одном направлении, по ее течению. Обратные клапаны препятствуют «обратному подмесу», то есть не дают смешиваться холодной и горячей воде в смесителе.

Фото: обратный клапан

Важно! Следует быть внимательным при покупке, некоторые модели счетчиков укомплектованы обратным клапаном.

  • фильтры грубой очистки воды. По простому их еще называют косые фильтры. В его функции входит предотвращение образования засора счетчика от частиц ржавчины и окалины, находящихся в воде. Нужно будет купить два таких фильтра, для холодной и горячей воды. Довольно часто косые фильтры входят в комплектацию счетчика. Пригодны для вертикальной и горизонтальной установки отстойником вниз. Необходимо выбирать размер фильтра — Ф15. Можно приобрести и универсальный фильтр. но колба отстойника все равно должна смотреть вниз. Также есть в продаже дорогие фирменные фильтры, имеющие фукции очистки и промывки, они стоят сотни долларов, При этом нужно знать. что не все дорогостоящие фильтры пригодны для опломбирования и возможно некоторые модификации будут сливать воду помимо счетчика;

Фото: фильтр грубой очистки воды

  • трубы;
  • пакля для уплотнения фитинговых соединений и предотвращения их протекания.

Фото: пакля для уплотнения фитинговых соединений

Дополнительные материалы и инструменты ↑

Чтобы установить счетчик так же нужно запастись:

  • гаечный ключ (27 мм);
  • разводной ключ (30 мм);

Фото: гаечный ключ 27 мм разводной ключ 30 мм

  • паяльник для труб;
  • ножовка или ножницы для резки пластика;

Фото: паяльник для труб ножницы для резки пластика

  • калибратор для исправления искажений труб после нарезки;
  • уплотнитель для резьбовых соединений. Можно использовать паковку либо специальную ленту (например, Унипак);

Фото: калибратор уплотнитель для резьбовых соединений

  • хомуты. Для крепления счетчика к уголку: Д=80мм (4 шт.); для крепления уголка к стояку: Д=100мм (2шт.);

Фото: хомуты для крепления счетчика

  • муфты для организации перехода труб с одного размера на другой.

Фото: муфта

Где установить счетчик на воду ↑

Основным критерием для выбора места монтажа счетчика является доступность. Ведь вам необходимо ежемесячно снимать с него показания, а так же иметь возможность без осложнений прочистить фильтры при необходимости.

Необходимо учесть, что прибор должен монтироваться на расстоянии не менее 20 см. от стояка.

Фото: установка счетчика близко к стояку

Лучше всего сразу продумать место под счетчик при проведении ремонтных и косметических работах в ванной комнате либо в туалете рядом с унитазом.

Чаще всего местом, отвечающим всем необходимым требованиям, является сантехнический шкаф. Тем более, что сейчас различные компании выпускают не только рольставни под шкаф, но и полностью оборудованный и функциональный короб с дополнительным местом для хранения и дверьми.

Фото: счетчик в сантехническом шкафу

При наличии в частном доме водопроводного колодца необходимо установить на него металлическую крышку. Эта конструкция так же подлежит опломбировке.

Сколько стоит септик Тополь 5, читайте здесь.

Врезка в водопроводную систему ↑

В случае, когда водопроводная труба металлическая, самым сложным является нарезать резьбу. Для этого понадобится специальный станок и определенные навыки.

Восстановить соединения помогут фитинги.

Намного проще происходит процесс присоединения к полипропиленовым и металлопластиковым трубам.

Для начала монтируют прибор к водопроводному вентилю, заранее разрезав трубу с помощью ножовки. В роли уплотнителя можно использовать паклю или ленту.

Фото: уплотнение места соединения при помощи пакли или ленты.

Далее отмеряют необходимое количество трубы и отрезают лишнее. Смятые края трубы легко выправить с помощью калибратора.

Способ присоединения отрезанного края трубы зависит от материала водопровода:

  • металлический — нарезать резьбу лерками и прикрутить;

Фото: соединение металлической трубы

  • полипропиленовый — припаять с помощью паяльника;

Фото: соединение полипропиленовых труб

  • металлопластиковый — соединить с помощью фитинга ½ дюйма.

Фото:соединение металлопластиковых труб

Далее необходимо обратный клапан со счетчика снять и соединить с помощью пакли с подготовленной резьбой.

Фото: соединение обратного клапана со счетчиком

В заключении восстанавливается связь клапана и счетчика. Для укрепления конструкции счетчик монтируется к уголку, а уголок к стояку монтажными хомутами.

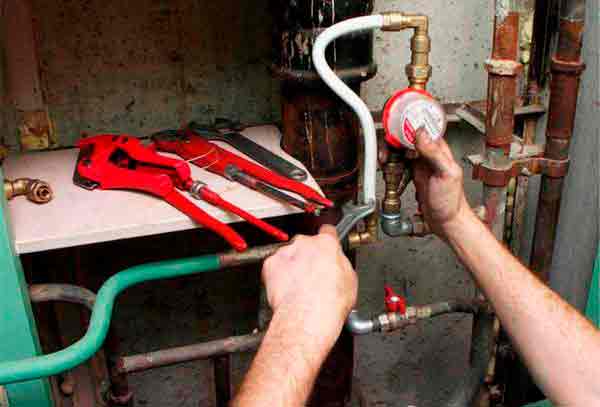

Фото: монтаж счетчика к стояку

Правила установки ↑

Если вы решили сделать монтаж самостоятельно, то строго следуйте следующим правилам:

  • заранее согласовывайте с контролирующими государственными органами (управляющей компанией) возможность самостоятельной установки счетчика;
  • выбирайте модель счетчика из разрешенных. Список можно получить при обращении в управляющую компанию;
  • изучите подробно инструкцию по сбору и установке водомера;
  • работа счетчика возможна при температурном режиме не ниже 5 градусов;

Если установление такой температуры не возможно, конструкцию (счетчик и трубы) важно защитить с помощью теплоизоляционных материалов.

  • не забудьте два основных правила счетчика любой марки: установка счетным устройством вверх и направление стрелки на боковой поверхности прибора должно быть выставлено по направлению потока воды.

Если соблюсти эти нехитрые правила, то установка водосчетчика своими руками вполне реальна.

Самостоятельная установка ↑

Если вы все же решили установить прибор самостоятельно, необходимо заранее подготовить не только счетчик, дополнительные инструменты и место монтажа, но и подробно изучить инструкцию по его монтажу.

Схема установки счетчиков воды выглядит так:

Фото: схема установки счетчиков воды

Сборка счетчика

Фильтр грубой очистки присоединяют к резьбе крана, уплотняя паклей по часовой стрелке. Выполнять эту процедуру необходимо аккуратно, заранее опробовав фильтр на количество оборотов без уплотнителя.

Фото: сборка счетчика

Далее одевают штуцер с накидной гайкой из комплекта счетчика.

Фото: сборка счетчика

Следующим монтируют счетчик.

Фото: монтаж счетчика

Далее монтируют второй штуцер с гайкой.

В заключении присоединяют обратный клапан.

Фото: монтаж счетчика

Каждое соединение в данной цепи необходимо уплотнять резиновыми либо силиконовыми прокладками.

Фото: уплотнительные кольца

Не забывайте, что имеющиеся на приборах стрелки должны указывать в одном направлении — по ходу потока воды.

Присоединение к водопроводу

Переходником в соединении водопровода и конструкции счетчика служит муфта подходящего размера.

Каждое соединение так же уплотняется паклей (или лентой). В заключении муфты припаиваются к водопроводным трубам.

Фото: монтаж в водопроводную систему

Самостоятельную установку счетчика рекомендуется заранее согласовать с представителями водоканала, иначе существует возможность возникновения проблем при опломбировании.

Видео: установка ↑

Проверка работы ↑

Сразу после установки следует проверить все созданные соединения на предмет протечек, а так же проверить корректна ли работа самого счетчика.

Если будут обнаружены даже малейшие течи в соединениях, то необходимо их убрать.

В случае, когда неисправностей (протечек) не обнаружено следует переходить к заключительному этапу установки — вызов специалиста для оплобировки.

Важно! При эксплуатации прибора необходимо проводить регулярные проверки его работы: для холодной воды 1 раз в 6 лет, для горячей 1 раз в 4 года.

Помимо этого необходимо вести постоянный контроль за состоянием соединений в приборе, а в случаях обнаружения протечек незамедлительно их устранить.

Технической проверкой пригодности должен заниматься исключительно профессионал. Поэтому при установке и покупке счетчика заключите договор на его обслуживание с лицензированной компанией.

Срок службы прибора указан в его паспорте. При правильном использовании и регулярном обследовании технического состояния он может достигать 12 лет.

О монтаже отопления из полипропиленовых труб, читайте здесь.

Какая стоимость установки акриловой ванны, узнайте из статьи.

Опломбировка ↑

Для опломбирования счетчика воды необходимо обратиться в свою управляющую компанию либо в водоканал.

Причем данная услуга должна предоставляться бесплатно в соответствии с Федеральным законом «О водоснабжении и водоотведении». Только в случае повторной установки пломбы по вашей вине с вас имеют право потребовать оплату (п. 5 ст. 20).

Специалист, который осуществит опломбирование обязан выдать акт проведенных работ.

Требования водоканала ↑

  • самым главным требованием является опломбировка. Специалисты контролирующих органов проверяют правильность установки и дают «добро» на введение прибора в эксплуатацию;

Без опломбировки установка счетчика не имеет ни какого смысла, так как расчеты будут производится без учета полученных данных.

  • не менее важно место установки — исключительно в квартире в доступном месте. Для осмотра и ремонта прибора не должно быть препятствий;
  • наличие в приборе обратного клапана. Эта деталь исключает вероятность изменения реальных показателей счетчика. Клапан монтируют в последнюю очередь и он не дает направить в счетчик поток воздуха против хода воды;
  • наличие фильтра грубой очистки. Он задерживает весь мусор, находящийся в водопроводе и надежно защищает счетчик от повреждений механического характера.

Сколько стоит установка ↑

Фиксированного тарифа установки счетчика воды нет. Специализирующие компании самостоятельно устанавливают расценки на предоставление подобного рода услуг.

Поставить счетчик в Москве обойдется от 2000 рублей до 4000 рублей вместе с прибором. Цена зависит от модели счетчика. Если установку производить через МосВодоСервис, то комплекс работ обойдется вам в 2500 рублей.

Покупать прибор на рынке не рекомендуется. Приобретайте счетчик только в проверенных, лицензированных компаниях.

Вместе с прибором вам должны выдать технический паспорт, а так же показать соответствующие лицензии и сертификаты качества.

Видео: Советы при покупке ↑

Источник: http://septikland.ru/vodosnabzhenie/ustanovka-schetchika-vody-svoimi-rukami.html

Инструменты

Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за использованную воду. Для этого потребуется установка счетчиков воды на подводящие магистрали холодной и горячей воды, которые в обязательном порядке должен опломбировать представитель управляющей компании, иначе у Вас просто не будут принимать оплату по их показаниям. В пользу установки средств учета воды говорит и то, что в планах правительства обязать всех пользователей центральным водоснабжением установить счетчики на воду и отопление, естественно, за свой счет. Так что, рано или поздно, а делать это все же придется.

Целесообразность установки счетчиков воды

Если Вас все еще мучают сомнения, обернется ли для Вас установка счетчиков экономией или наоборот, лишними растратами, просчитайте все расходы, взвесьте все «за» и «против».

Для квартиры, в которой живет 2 человека, а зарегистрировано (прописано) 4 – 5, начисление оплаты за воду производится из расчета «среднее» потребление на количество зарегистрированных. Вот и получается, что расходуется примерно 6 кубов в месяц, а насчитывается 20 – 25 м3. В таком случае установка счетчиков позволит сократить расходы в несколько раз.

Если же в квартире живет столько же, сколько и прописано, то экономия обычно составляет 20 – 30 %, конечно, в случае разумного потребления воды. Когда всю ночь течет вода из крана или унитаза, то ни о какой экономии речь не идет.

А вот в ситуации, когда в квартире реально живет больше человек, чем прописано, что тоже бывает, платить по счетчику придется намного больше, чем «по среднему», по понятным причинам. Ведь реальный расход будет отличаться от рассчитанного на зарегистрированных.

Большое значение также имеет планировка квартиры. Например, если в квартиру подходят несколько магистралей: две трубы (горячая и холодная вода) – в ванную комнату и две трубы – в кухню, то владельцу придется устанавливать по счетчику на каждую трубу. А если к унитазу тоже подходит отдельная магистраль, то в сумме получится 5 счетчиков. Такая советская планировка далеко не редкость, ведь когда такие дома возводились, планировалось, что платить все будут «смешные» деньги по «средней норме». Естественно, для одного жильца в квартире с такой планировкой установка 4 – 5 счетчиков, учитывая, сколько стоит установка счетчика воды, просто нерентабельна и не окупится даже спустя 15 лет.

Стоит также разузнать, как конкретно в Вашем доме происходит начисление оплаты за потребление воды. Например, бывают такие ситуации: после ввода магистрали в дом на ней устанавливается счетчик, так называемый общедомовой водомер, согласно показаниям которого и производится расчет. Все, у кого установлены счетчики, платят только за потребленное количество по тарифу за 1 м3 в конкретном населенном пункте. Это количество отнимается от того, что насчитал общедомовой водомер, остаток делится поровну на всех остальных жильцов. Если в доме много протечек и старые трубы, то такой расклад крайне невыгоден тем, у кого счетчиков нет. Так как все утечки оплачивают они. В то же время, если трубопроводы в хорошем состоянии, это может быть и выгодно, так как можно будет смело спускать воду из горячего крана (по утрам она течет холодная), не боясь, что придется спускать за весь дом и платить тоже за весь дом.

Бывают и ситуации прямо противоположные, когда распоряжением местного управляющего органа установлено максимальное ограничение на оплату «по среднему», т.е. жильцам без счетчиков нельзя начислять больше определенной суммы, тогда водоресурсная компания распределяет утечки между теми, у кого стоят счетчики. Вот такой беспредел.

Вывод такой: прежде чем устанавливать счетчики воды, обязательно все просчитайте и все разузнайте, чтобы позже это для Вас не было неожиданностью. Ну и не забывайте, что устанавливать их все равно придется в недалеком будущем. Можете пока копить деньги.

Правила установки счетчиков воды

Первое, что необходимо сделать, если приняли решение установить счетчики на воду, это обратиться в местную управляющую компанию. Разузнать, можно ли осуществить установку самостоятельно, в некоторых регионах это запрещено, а разрешается это делать только работникам ЖКХ и лицензированным подрядчикам. Если самостоятельная установка разрешена, необходимо написать заявление на разрешение установки, в ответ управляющая компания должна предоставить в письменном виде технические условия на это. В технических условиях должен быть указан порядок сборки элементов, какие именно элементы должны входить, метрические характеристики. Уточните, какие счетчики можно устанавливать. В некоторых компаниях к опломбировке принимают только счетчики из определенного списка сертифицированных. Если Вы установите другой, придется либо ссорится с представителями компании, либо отдавать свой счетчик на сертификацию, что займет время и будет стоит денег.

Общие требования к установке счетчиков воды такие:

  • Водомеры необходимо устанавливать как можно ближе к вводу трубопровода входной магистрали, желательно на горизонтальном участке, таким образом, чтобы не было возможности до него обустроить несанкционированный водозабор. Другими словами, расположить необходимо так, чтобы у управляющей компании не возникли подозрения, что Вы можете сливать воду мимо счетчика.
  • Перед счетчиком воды требуется устанавливать фильтр грубой (механической) очистки. Несмотря на то, что такой же фильтр, только большой, установлен на общедомовом счетчике, все равно в трубах остается окалина или хлопья ржавчины, которые могут повредить или заклинить счетчик, если попадут в крыльчатку. Даже если мусор чудом прошел через счетчик, не повредив, он застрянет в фильтре смесителя. Так что не стоит экономить на механическом фильтре, он удерживает частицы мусора на своей сеточке.
  • В некоторых регионах требуют после счетчика устанавливать обратный клапан, чтобы исключить возможность с помощью пылесоса отматывать счетчик в обратную сторону.
  • Температура в помещении, где установлен прибор учета, должна быть более +5 °С.

  • В частном доме счетчик воды необходимо устанавливать у наружной стены дома, не далее 20 см от точки выхода трубы из стены или пола. Помещение должно освещаться с помощью источника искусственного освещения или естественным способом.
  • Если на территории частной усадьбы установлен колодец с отводом трубы от центральной магистрали, то конструкция должна быть капитальной, колодец накрыт металлической крышкой, с запорами. Крышка колодца также пломбируется. Разрешается ее распломбировать только для тушения пожара или в случае аварии. В остальных случаях требуется вызывать инспектора водоканала для снятия пломбы.
  • После установки счетчики необходимо пломбировать. Это выполняет представитель управляющей компании, ни в коем случае не подрядчик. Без пломбы показания Вашего счетчика приниматься не будут.

Более детальные нюансы следует уточнять в управляющей компании. Не забудьте также спросить, какова на установку счетчиков воды цена. Возможно, не имеет смысла выполнять ее самостоятельно, а предоставить эту возможность профессионалу. Тем более что в таком случае будет намного меньше проблем с бюрократической волокитой и меньше претензий. В среднем установка одного водомера со всеми комплектующими обходится в 90 – 100 у.е., но бывает и дороже 150 у.е.

Схема установки счетчика воды

Последовательность установки элементов, сопряженных со счетчиком воды, может отличаться от стартовых условий: горизонтальный или вертикальный участок трубопровода, если вертикальный, то вниз или вверх идет подача воды, сколько свободного места остается после установки счетчика и другие нюансы.

Универсальная схема установки водомеров такова:

  1. Запорная арматура. Кран, перекрывающий подачу воды на квартиру.
  2. Фильтр грубой очистки.
  3. Прибор учета воды (счетчик).
  4. Обратный клапан.

Данная последовательность подходит для горизонтальных участков и вертикальных с подачей воды сверху вниз. Если счетчик монтируется на вертикальный участок с подачей воды снизу вверх, то обратный клапан необходимо установить до счетчика. Связано это с тем, что согласно паспортным требованиям счетчика его крыльчатка должна всегда находиться в воде. Если обратный клапан стоит после него, то в период отключения воды в стояке остатки воды из участка трубопровода до обратного клапана (кран, фильтр, счетчик) будут сливаться обратно в магистраль, а счетчик будет оставаться сухим.

Важно! Не забывайте, что монтировать элементы необходимо так, чтобы стрелка, указывающая направление тока воды, совпадала с реальным ходом воды. Если установить счетчик неправильно, он будет «мотать» в обратную сторону.

Что потребуется для установки счетчиков воды

Заказывая установку счетчиков воды в управляющей компании, можно понадеяться на честность и совестливость представителя, который к Вам придет, и не покупать комплектующие самостоятельно. В сумму, которую озвучивают в таких случаях, уже входит стоимость всего необходимого. Сантехник придет к Вам с полным «боекомплектом». Но здесь есть очень важный нюанс: чтобы сэкономить на материалах и побольше положить себе в карман, он может приобрести дешевые некачественные комплектующие.

Обезопасить себя можно, выбрав и купив все необходимое самостоятельно, и пригласив сантехника только для установки и опломбировки счетчиков. Это обойдется дешевле.

Установка счетчиков воды бесплатно может быть только, если Вы устанавливаете его самостоятельно. Хотя бывают исключения для неимущей категории населения: инвалидов, пенсионеров и т.д. Для них могут существовать льготы или даже производится установка за счет бюджета населенного пункта.

Итак, остановимся поподробней на том, что нам понадобится из комплектующих.

Запорный кран

Запорный кран на входящей магистрали – это первый форпост. В случае его неисправности будет самый настоящий потоп. Так что выбирать необходимо надежную и проверенную арматуру. Если Вы меняли кран раньше, достаточно просто проверить его исправность и осмотреть на предмет микротрещин. Если же кран еще советского периода, лучше не рисковать и заменить новым.

Чаще всего в качестве запорной арматуры используются шаровые краны из латуни или другого прочного металла. Для полипропиленовых труб допускается использование пластиковых кранов. Не стоит приобретать кран, который кажется слишком легким, скорее всего, он некачественный. Хорошо, если он сломается сразу при монтаже, а если во время эксплуатации?

Ручка шаровых кранов бывает «бабочкой» и рычагом. Устанавливать можно любой, просто прикинув удобство использования того и другого.

Важно! Шаровый кран нельзя использовать в полуоткрытом положении. Так он очень быстро выйдет из строя. Он предназначен для работы только в двух положениях: открытом и закрытом. Если есть необходимость ограничивать подачу воды частично, необходимо устанавливать кран вентильного типа.

Фильтр грубой очистки

Фильтры механической очистки бывают прямыми и косыми, последние еще называют «косой» фильтр. Прямые или перпендикулярные фильтры предназначены только для использования в горизонтальных магистралях, а косые – и в горизонтальных, и в вертикальных.

В фильтре механической очистки стоит сеточка, которая улавливает крупные взвеси. Время от времени ее необходимо чистить. Чтобы уловленная грязь не попадала снова в трубопровод, косой фильтр устанавливается всегда отстойником (крышкой) вниз. Также его удобнее разбирать и чистить.

Важно! Некоторые модели запорных кранов уже оснащены фильтром грубой очистки. Можно воспользоваться таким.

Водомер (счетчик)

По принципу работы можно выделить такие счетчики учета воды: механические, электромагнитные, вихревые и ультразвуковые. Для учета воды в квартире достаточно использовать механический счетчик, он надежнее и долговечнее.

Механические счетчики различаются для холодной (с синей маркировкой) и горячей (с красной маркировкой) воды. На одних написано до +40 °С, а на других – до +130 °С.

Хотя есть современные универсальные модели, которые отличаются серым цветом крышки.

Приобретать необходимо обязательно сертифицированный счетчик с паспортом. Чтобы не попасть впросак, не покупайте на барахолках, где вместо паспорта Вам могут подсунуть ксерокопию. Сверьте номер счетчика с номером, указанным в паспорте, он должен совпадать.

Помимо всего вышеперечисленного для установки счетчиков воды самостоятельно необходимо купить обратный клапан для каждой трубы, материалы для уплотнения соединений (лен, пакля, уплотнительная паста «Унипак» и «Мультипак» или полиамидные нити «Тангит Унилок» с силиконовой смазкой), фитинги для перехода с металлической трубы на металлопластиковую.

Установка счётчиков воды своими руками

После того как приобрели все необходимое для установки счетчиков, необходимо в первую очередь ознакомиться с инструкциями купленных приборов и комплектующих. В паспорте к счетчику всегда указывается длина прямого участка, которая должна быть до счетчика и после счетчика. Соблюдение этих условий обеспечит более правильную работу прибора.

Соединение элементов

Перед установкой, чтобы ничего не перепутать в спешке, раскладываем все комплектующие в линию: запорный кран, фильтр механической очистки, счетчик и обратный клапан. Обращаем внимание на стрелочки (они есть на каждом приборе), указывающие направление движения воды. Они должны быть в одну линию.

Затем начинаем соединять элементы «на сухую», чтобы просчитать количество витков. Накручиваем фильтр на запорный кран. Обычно число витков не больше 5. Замечаем, на каком по счету последнем витке фильтр находится отстойников вниз. Например, на 4. Тогда откручиваем соединение и наматываем уплотнитель на резьбу фильтра. Для этого можно использовать льняную паклю. Вытягиваем их мотка прядь, разравниваем ее, удаляя мелкие ворсинки, сматываем в шнурок диаметром до 1 мм. Плотно наматываем его по резьбе так, чтобы канавка была полностью закрыта. Берем пасту сантехническую и намазываем вращательными движениями на лен. Закручиваем фильтр в кран плотно, но не слишком, чтобы соединение не лопнуло.

Важно! Не стоит использовать вместо пасты силиконовый герметик, так как он засыхает и может лопнуть внутри. Сантехнические пасты не способны засыхать и менять своих свойств. Это также удобно тем, что соединение можно открутить, приложив небольшие усилия.

Счетчик чаще всего уже продается в комплекте с так называемыми американками (патрубками с накидной гайкой) и уплотнительными кольцами. Лучше последние выкинуть и купить новые. Установка счетчика холодной воды производится с использованием резиновых прокладок, а установка счетчика горячей воды с использованием паронитовых (они более прочные, но менее гнущиеся) или качественных резиновых. Сначала на фильтр накручиваем с помощью льна и пасты патрубок в накидной гайкой, а затем накручиваем счетчик, используя только прокладку.

Далее соединяем второй патрубок с обратным клапаном.

А уже после полученную конструкцию присоединяем к счетчику (только на прокладку).

У нас должно получиться так, чтобы ручка запорного крана была сверху, отстойник фильтра грубой очистки сверху, счетчик циферблатом кверху, крыльчаткой вниз.

Врезка счетчика в магистраль

Планируя заменить запорный кран, необходимо позаботиться о том, чтобы предварительно отключить подачу воды на стояк. Делать это самостоятельно в многоквартирном доме Вы не имеете права. Необходимо вызывать представителя управляющей компании. Чаще всего, если кран исправен и нет аварии, отключение стояка производится строго по определенным дням недели для проведения внутренних ремонтов.

Измеряем длину полученной конструкции из крана, фильтра, счетчика и обратного клапана. Откладываем это расстояние от места соединения подводящей трубы (там, где стоит старый запорный кран) в сторону внутреннего водопровода. Намечаем и отрезаем трубу. Подставляем тазик, скорее всего, из трубы потечет вода, хоть и не под напором.

Выкручиваем отрезок трубы из резьбы на старом кране. Выкручиваем старый кран.

Важно! Если старый кран прикручен «намертво» и не сдвигается с места от старости, придется его срезать, а затем нарезать резьбу на оставшейся трубе.

Скручиваем нашу конструкцию с подводящей трубой. А вот соединение с продолжением трубопровода может быть сопряжено с рядом проблем. Если труба металлическая, необходимо на ней нарезать резьбу с помощью лерки. Но это не самое сложное, самое сложное – точно рассчитать необходимый участок, ведь металлическая труба не гнется, в отличие от пластиковых. Разумнее будет и быстрее заменить весь внутренний водопровод на современные металлопластиковые или полипропиленовые трубы, или хотя бы только участок до ближайшей резьбы. Тогда понадобятся фитинги для перехода с металлической трубы на пластиковую.

После завершения монтажа необходимо проверить работоспособность системы. Включаем подачу воды. Первый раз шаровый кран открываем медленно, чтобы не повредить напором счетчик. Наблюдаем, есть ли течь. Если все хорошо, счетчик считает правильно, то можно вызывать представителя управляющей компании. Он должен прийти, осмотреть, что вы сделали и опломбировать счетчик, сделав соответствующую пометку в паспорте. Иногда пломбируют не только счетчик, но и фильтр грубой очистки, так сказать на всякий случай. На руки Вы должны получить бумагу о том, что счетчик опломбирован и принят в эксплуатацию, а также паспорт с пометками. С данного времени можете выполнять расчеты согласно показаниям счетчика.

Сама установка счетчиков в квартире не составляет большого труда и не занимает много времени. Значительно больше тратится на бюрократические согласования, написания заявлений, получение разрешительных документов и т.д. Не забывайте, что счетчик необходимо регулярно сдавать на поверку в специальную организацию, вдруг он уже неправильно считает. Счетчик холодной воды необходимо проверять раз в 4 года, а горячей воды – раз в 6 лет.

Источник: http://strport.ru/instrumenty/ustanovka-schetchikov-vody-svoimi-rukami

Установка счетчика воды своими руками

Тарифы услуг ЖКХ растут с каждым годом, и если раньше люди согласны были платить по «усредненной» стоимости (средний объем воды, который человек потребляет за месяц), то сегодня это их уже не устраивает и они желают платить лишь за то, что было реально использовано. Для этого подводку оборудуют счетчиками воды. Характерно, что сразу после установки такие устройства должны быть опломбированы управляющей фирмой, иначе их показания не будут считаться действительными.

Установка счетчика воды своими руками

Другой причиной покупки счетчиков является намерение государства в ближайшем будущем снабдить ими всех пользователей централизованног о водоснабжения (за счет самих пользователей, конечно). Так или иначе, счетчик придется устанавливать, и о том, как правильно это сделать, и пойдет речь в данной статье.

Счетчики обязательно устанавливать в каждом доме

Содержание пошаговой инструкции:

Нужен ли водный счетчик в квартире

Чтобы выяснить, действительно ли можно сэкономить с помощью счетчика, нужно взвесить преимущества и недостатки этого устройства.

Нужен ли водный счетчик в квартире

Допустим, в квартире прописаны пять человек, а на самом деле живут всего двое. В таком случае придется платить за «усредненное» месячное потребление каждого зарегистрированн ого жильца, что крайне невыгодно, т. к. если было использовано, например, четыре кубометра воды, то придется оплачивать все десять. Здесь водомер действительно сократит затраты на коммуналку.

Если количество жильцов в квартире такое же, как официально прописано, то после монтажа водомера расходы сократятся примерно на треть.

Важно! Бывают ситуации, когда использование счетчика нецелесообразно. Это в первую очередь квартиры, в которых число реальных жильцов превышает число прописанных. Здесь по вполне очевидным причинам лучше оплачивать «усредненные счета».

Буква закона

С юридической точки зрения установка счетчиков воды своими руками не запрещена, хотя и имеет свои нюансы.

  1. Перед началом работ нужно перекрыть воду по всему стояку, с чем вряд ли можно справиться самостоятельно.
  2. Счетчики можно покупать только у сертифицированны х фирм.

Устройства должны продаваться с техпаспортами

Важно! Все это нужно учесть еще перед установкой.

Взвесив все за и против, можно приступать к монтажу.

Этап 1. Подготовка

Вначале нужно обратиться в местный водоканал для получения технических требований к прибору. Затем покупается сам счетчик (обязательно с оттиском на пломбе).

Этап 2. Проверка водомера

Для проверки необходимо обратиться в ведомство КИП ЖЭКа или Горводоканала, но при желании можно воспользоваться услугами частной лицензированной компании. По окончании проверки счетчика в сопровождающем техпаспорте появятся отметки в соответствующих полях и штамп ведомства, после чего владелец будет уведомлен о дате пломбировки.

Важно! Нельзя повреждать пломбу КИПа, т. к. такой счетчик не примут в горводоканале. Характерно, что устройство можно сдать в КИП даже без заводской пломбы, но без пломбы ведомства показания будут считаться недействительным и.

Этап 3. Выбор места для установки

Схема установки водомеров

Счетчик нужно поставить в максимальной близости от ввода водопровода в квартиру. Место ввода зависит от планировки дома, поэтому каких-либо конкретных требований в данном случае нет. Для осмотра приедет уполномоченный инспектор, который и выберет оптимальное место для монтажа, но при желании это можно сделать раньше.

В городских квартирах счетчики обычно устанавливают рядом с унитазом, но если трубы пролегают в полу, то устройство нужно ставить лишь в ванной комнате, поскольку скрыть следы монтажных работ в туалете вряд ли выйдет.

Если говорить о частных домах, то для них требования гораздо строже. Счетчик должен ставиться не далее чем в 20 см от входа магистрали, а все колодцы, имеющиеся на участке, должны быть капитальными и запираться крышкой (последняя тоже подлежит опломбировке).

Этап 4. Комплектующие

Чтобы при установке не возникло никаких проблем, вначале нужно разобраться с назначением каждого элемента конструкции.

    Запорный кран – это первый рубеж. Обычно для этого используются латунные шаровые краны, но если трубопровод пластиковый, то и кран может быть из пластика. К прочности этого элемента предъявляются особые требования, ведь при малейшей неисправности может затопить квартиру, да и соседи снизу от этого пострадают. Старые краны обязательно нужно заменить, а новые – осмотреть на предмет дефектов и микротрещин.

Помните! Запорный кран должен быть либо открытым, либо закрытым, никакого полуоткрытого положения быть не может. Если планируется частичное перекрытие, то нужно установить вентиль.

    Сетчатый фильтр , предотвращающих попадание крупнофракционны х взвесей. Он бывает двух видов (косой и прямой) и требует регулярной чистки.

Этап 5. Монтаж счетчика воды

После покупки всего необходимого нужно внимательно ознакомиться с инструкцией. В техническом паспорте указывается длина прямых отрезков трубопровода до места установки и после него.

Монтаж счетчика воды

Последовательнос ть дальнейших действий должна быть следующей.

Шаг 1. Прежде всего нужно разложить все комплектующие в линию, чтобы в будущем избежать неприятностей: сначала идет запорный клапан, затем сетчатый фильтр, сам счетчик и, наконец, обратный клапан. На каждый из элементов нанесена стрелочка. Нужно следить за тем, чтобы все стрелочки указывали в одном направлении.

Схема установки счетчика

Шаг 2. Затем детали соединяются «насухую» для правильного подсчета витков. На кран закручивается фильтр, параллельно подсчитываются витки (их зачастую не более пяти). Отмечается, на каком по счету витке отстойник был снизу. Затем детали раскручиваются, берется уплотнитель (подойдет простая льняная пакля) и наматывается на фильтрующий элемент запорного крана.

Инструменты для установки счетчика

Уплотнение происходит так:

  • прядь пакли выравнивается и скатывается в шнурок миллиметровой толщины;
  • резьба обматывается шнурком;
  • затем наносится сантехническая паста и накручивается кран (сильно затягивать не нужно, иначе соединение может лопнуть).

Важно! Вместо пакли можно использовать уплотнительную пасту «Унипак» или специальную полиамидную нить Таngit Uni-lосk.

Шаг 3. Обычно в комплекте с водомерами идут уплотняющие кольца и «американки» (соединительные трубки с накидными гайками). «Американку» можно оставить, но кольца необходимо купить новые. Для водомера горячего водоснабжения необходимо использовать прокладки из паронита, для холодного можно взять обычные резиновые.

Первый патрубок накручивается на уплотненную резьбу фильтра, после чего ставится сам счетчик. Второй соединяется с обратным клапаном. В результате должно получиться следующее:

  • крыльчатка направлена вниз;
  • отстойник – вверх;
  • шкала счетчика – аналогично;
  • переключатель крана – тоже вверх.

Шаг 4. После соединения всех элементов перекрывается вода, а счетчик врезается в магистраль.

После соединения всех элементов перекрывается вода, а счетчик врезается в магистраль

Важно! В многоквартирных домах перекрывать воду может лишь представитель горводоканала.

Вначале измеряется длина готовой конструкции, после чего отмеряется аналогичный участок трубопровода. Перед обрезкой под трубу нужно подложить какую-нибудь посуду, т. к. возможна течь воды.

Шаг 5. При подключении счетчика к подводке могут возникнуть определенные трудности. Если магистраль металлическая, то потребуется нарезка резьбы, более того, в данном случае нужно предельно точно отмерять расстояние, ведь металл в отличие от пластика гнуться не будет.

По возможности весь участок заменяется пластиковыми трубами, но при этом потребуются специальные фитинги-переходн ики для перехода металлического трубопровода в пластиковый.

Этап 6. Проверка работоспособност и

По окончании установки проверяется работа всей системы. Возобновляется подача воды и откручивается запорный кран. Если после этого не образовалась течь, а водомер работает правильно, то можно вызывать сотрудника горводоканала. Он проведет осмотр, сделает соответствующие отметки в техническом паспорте устройства и поставит пломбу.

Иногда пломбируется и фильтр, но это необязательно. После ввода счетчика в эксплуатацию услуги водоснабжения нужно оплачивать по с его показаниями.

О межповерочном интервале водомера

Всего несколько лет назад в России был отменен межповерочный интервал для счетчиков воды. До принятия постановления №821 (оно было утверждено в феврале 2004 года) счетчики горячего водоснабжения приходилось проверять каждые пять лет, а холодного – каждые четыре года. Стоимость такой проверки достигала 1,5 тысячи рублей, что было равноценно покупке нового устройства. Сервисные фирмы прибегали ко всем доступным методам для убеждения граждан воспользоваться их услугами.

Сегодня подобных ограничений уже нет, а водомеры можно эксплуатировать до тех пор, пока они не выйдут из строя.

Выводы: требования компаний-управит елей касаемо обязательной проверки счетчиков уже не имеют под собой законных оснований. Другими словами, от подобных услуг можно отказываться.

Как видим, для установки водомера своими руками не нужны особые материальные или трудовые затраты. Самым сложным в данном случае является бюрократическая проволочка, сбор и утверждение разных документов, подача заявления и т. д. Стоит помнить, что правильность показаний счетчика нужно время от времени проверять (наполнить два 10-литровых ведра и посмотреть, 20 л накрутил счетчик или больше/меньше).

Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоматериал.

Видео – Установка счетчика воды своими руками

Источник: http://svoimi-rykami.ru/remont-kvartiry/vodosnabzhenie-i-kanalizaciya/ustanovka-schetchika-vody-svoimi-rukami.html

Установка счетчиков воды в квартире: требования водоканала

Известно, что установка счетчиков воды своими руками позволяет полностью контролировать расходы по потребляемой воде, а также производить оплату лишь за использованные ресурсы. Как правило, положительный эффект виден уже через пару месяцев — оплата за воду снижается в два, а то даже и в три раза. Но как самостоятельно выполнить такую процедуру, что конкретно из себя представляет установка счетчика?

Требования водоканала касательно к установки счетчиков

Следует отметить, что существуют определенные требования водоканала к установлению счетчика:

  • необходимо, чтобы была защита счетчика от его повреждения находящимся в водопроводе мелким или крупным мусором;
  • должен был произведен монтаж обратного клапана. Он используется для того, чтобы пресечь все попытки владельца отмотать счетчик назад;
  • проведение опломбировки специалистом. После того, как счетчик установлен, необходимо подать свою заявку в водоканал по месту проживания, после чего придет специалист и проведет опломбировку.

Выбор счетчика

Одним из наиболее хорошим вариантов считается турбинный счетчик с крыльчаткой, спросом пользуются также обычные механические счетчики – они совсем недорогие и простые в использовании.

Электронные счетчики – тоже неплохой вариант, но электроника может выйти из строя, а замена такого счетчика заново приведет за собой кучу бюрократических формальностей.

Следует учитывать, что счетчики для горячей и холодной воды отличаются друг от друга: они отмечены поясами красного и соответственно синего цвета.

Не стоит рисковать и покупать неподходящий для воды счетчик: например, поставить на горячую воду «холодный» будет и вовсе бессмысленной затеей – специалист его просто не введет в эксплуатацию.

При покупке водомера необходимо убедиться, что он имеет полную комплектацию. Особое внимание следует уделить техническому паспорту изделия, правильно, чтобы он был напечатан типографским способом, серийные номера в нем и на водосчетчике не должны совпадать. Кроме того, такой паспорт должен быть скреплен заводским штампом.

Комплектующие, необходимые для установки счетчиков:

  1. Запорный кран. Необходимо обратить внимание, чтобы такой кран был качественным, в ином случае он может прорваться и привести к потопу. Если у вас в наличии такой старый кран, лучше не рисковать и заменить его на новый.
  2. Фильтр очищающий. Бывает двух разновидностей: прямой или косой. Второй вариант периодически нуждается в чистке.
  3. Собственно водный счетчик.
  4. Обратный клапан. Необходим для того, чтобы в случае прекращения подачи воды счетчик «не отматывал» обратно.

Запорные краны

Такой запорный кран должен иметь одну особенность: в наличии должно быть ушко с отверстием на самом исходящем патрубке. Если такой запорный кран – комплектный, проверьте, не силуминовый ли он. Дело все в том, что такие краны сильно подвержены действию межкристаллитной коррозии, и может так случиться, что вскоре придется спасать помещение от потопа. Не плохим вариантом является обычный металлопластиковый кран.

Место в доме для счетчика

Желательно, чтобы водомер находился как можно ближе к вводу самого трубопровода в комнате. При вводе такого счетчика в эксплуатацию специалист из водоканала посмотрит, можно ли как-то еще врезаться в саму трубу до счетчика. На практике, вопросов не возникает, если водомер установлен в туалете около унитаза, даже в том случае, когда запорный кран находится за полметра назад. Если в помещении трубы идут по полу, то установка счетчика тоже будет одобрена, ведь в случае чего скрыть следы работы на трубах будет практически невозможно.


Строже обстоит дело при проверки частного дома. Здесь обязательно должно быть соблюдено правило: установка должна происходить на расстоянии не более чем 20 см от выхода такой подводящей трубы. Если на территории дома находится колодец – необходимо, чтобы он был капитальный и с запираемой крышкой, иначе она тоже будет опломбирована.

Технические особенности при установке:

  1. Если в помещении, где будет произведена установка счетчика, находится пожарный водоотвод, необходимо установить задвижку на обводной трубе. Когда придет специалист из водоканала — он опломбирует и ее.
  2. Редко, но бывает так, что система ГВС работает по двухтрубной системе. Для такой квартиры при установке счетчика именно для горячей воды потребуется купить перепускной клапан для циркулярной трубы. В ином случае счетчик будет постоянно и слишком много мотать.
  3. Температурный режим воздуха в помещении, где будет произведена установка счетчика, не должен быть ниже + 5 градусов по Цельсию. Такой вопрос с температурой может возникнуть, если установка будет производиться в неотапливаемом и холодном подвале частного дома. При этом вопрос необходимо решить с водоканалом, возможно, проще и дешевле будет утеплить трубу в подвале, а счетчик поставить в самом туалете.

Процесс установки

Прежде чем приступить к процессу под названием установка счетчика своими руками, необходимо ознакомиться с инструкцией всех ее составляющих. Необходимо проверить в техпаспорте счетчика, какое именно расстояние прямой трубы должно находиться до него и после.
Процесс установки состоит из нескольких этапов:

  1. Для того, чтобы не запутаться, изначально лучше выложить все изделия в линию: обратный клапан, затем счетчик, фильтр, а после – запорный кран. На всех деталях есть стрелочки, их необходимо расположить так, чтобы они указывали в одну сторону.
  2. Затем соедините все детали в «сухом» виде для того, чтобы просчитать витки. Для этого нужно взять фильтр и закрутить его на кран, считая при этом витки. Обычно их бывает не больше пяти. Обратите особое внимание, на каком именно из витков отстойник будет находится внизу. Затем все снова раскрутите, возьмите уплотнитель и тщательно намотайте его на фильтр самого запорного крана. Наматывать его необходимо так, чтобы полностью все канавки были закрыты. После этого сверху уже можно будет нанести сантехническую пасту и аккуратно закрутить запорный кран.
  3. В том случае, если водомер используется именно для горячей воды – лучше приобрести паронитовые прокладки, если он нужен для контроля холодной воды – следует взять резиновые. Очень часто в одном комплекте со счетчиком идут кольца-уплотнители и американки. Такие кольца не подойдут, лучше купить новые, а вот американки (специальные патрубки, используются для соединения труб) подойдут. Такой патрубок необходимо прикрутить к фильтру, снова используя при этом уплотнитель (подойдет также обычная льняная пакля), а затем уже счетчик. Второй парубок следует соединить с обратным клапаном.
  4. Полученную конструкцию следует прикрепить к водомеру. В итоге должно получиться так, чтобы отстойник фильтра, циферблат счетчика и выключатель запорного крана «смотрели» вверх, а крыльчатка – вниз.
  5. После того, как все детали будут соединены, можно уже врезать их в сам трубопровод. При этом, не забудьте заранее перекрыть воду, если ваш дом многоквартирный – самостоятельно делать такую процедуру нельзя, следует вызвать мастера из водоканала.
    Измерьте, какой именно длины получилась конструкция. Такое же расстояние следует отмерить и на трубе до самого стыка. Подставив тазик на пол (могут политься остатки воды), отрезайте отмерянный участок.
  6. В том случае, если трубопровод – металлический, закрепить конструкцию к подводящей трубе можно будет с помощью резьбы. Очень важно при этом правильно отмерить расстояние, ведь такой трубопровод не будет гнуться. Можно заменить весь участок полипропиленовыми трубами, при этом металлический трубопровод соединить с пластиком можно будет при помощи специальных фитингов для соединения.
  7. После завершения такой процедуры, как установка счетчика своими руками, необходимо проверить работоспособность системы. Следует включить воду и медленно открутить шаровой кран. Нужно проверить следующие моменты: нет ли где-нибудь течи, правильно ли работает сам счетчик и не дает ли он сбоев. После этого уже можно вызвать представителя водоканала для опломбирования. В итоге вам выдается техпаспорт и документ, подтверждающий опломбирование данного счетчика. После этого вы уже будете платить за воду лишь в соответствии с показаниями водомера.

Источник: http://remont-ekspert.ru/271-ustanovka-vodoschetchika-svoimi-rukami.html

Как выполняется установка счётчиков воды своими руками

В условиях постоянного роста стоимости услуг по водоснабжению как частных домов, так и государственных квартир каждый домовладелец задумывается о возможности сэкономить. Совсем недавно мало кого это интересовало, и все просто платили по усреднённым показателям, не задумываясь над тем, сколько воды было потрачено. Но в условиях современных реалий оплачивать стоимость ресурсов, которые небыли израсходованы, считается расточительством.

Поэтому с целью экономии и контроля потребляемых водных ресурсов многие владельцы собственного жилья устанавливают на входе подводящей магистрали водный счётчик. При этом нужно побеспокоиться, чтобы оборудование было проверено и опломбировано соответствующими службами.

Какому счётчику отдать предпочтение

В пользу монтажа счётчика на воду своими руками говорит запланированная государством программа установки приборов контроля потребления ресурсов у всех потребителей, причём за их счёт. Поэтому всё равно раньше или позже, но устанавливать такое оборудование придётся.

Наиболее практичным и удобным вариантом считается турбинный механический прибор. Естественно, существуют и более современные электронные приборы, но они достаточно дорого стоят, при этом чаще ломаются. Хочется отметить, что счётчики на горячую и холодную воду отличаются своей расцветкой.

При этом путать такие приборы нельзя, так как сотрудники водоканала не примут такую работу и не допустят такое устройство к эксплуатации. В процессе покупки водомера важно ещё в магазине проверит его комплектацию. В комплекте должен, находится фильтр, уплотнительные резинки, обратный клапан и крепёжные гайки.

Правила установки счётчиков воды

Если домовладельцем было принято решение об установке или замене водяного счётчик своими руками, то предварительно нужно обратиться в местное отделение водоканала, где выяснить, можно ли монтировать такое оборудование самостоятельно.

В первую очередь — это обусловлено тем, что в некоторых регионах нашего государства данным вопросом могут заниматься только сотрудники ЖКХ.

Если самостоятельное проведение работ допускается, то нужно подать соответствующее заявление. Домовладельцу будет выдан письменный ответ, в котором указаны технические параметры подходящего для использования оборудования в соответствии с метрическими характеристиками, применяемыми в конкретно взятых регионах, где возведено домостроение.

Однако вне зависимости от используемого водомера существуют определённые особенности по его установке:

  • Прибор контроля потребляемых водных ресурсов должен размещаться в непосредственной близости от ввода основной магистрали водопровода в квартире. Проще говоря, водомер нужно установить в таком месте, чтобы компания не заподозрила потребителя в воровстве воды.
  • Перед водомером обязательно должен устанавливаться очистительный фильтр. Даже учитывая то, что в большинстве многоквартирных построек на входе центральной магистрали уже имеется фильтр, но окалина и ржавчина, скопившиеся в трубах всё равно могут попасть в водяной счётчик, что приведёт к его поломке. Тем более что дополнительная фильтрация воды защитит не только водомер, а и другие потребители водных ресурсов в квартире.
  • Также большинство компаний, занимающихся снабжением населения водой, требуют установки за водомером обратного клапана, который предотвращает возможность вращения прибора в обратном направлении в случае внезапных перебоев с водоснабжением.
  • Важно чтобы показатели температуры в помещении, где устанавливается прибор контроля водных ресурсов круглогодично не опускались ниже +5° C.
  • В домах частного сектора установка водяного счётчика должна, выполнятся не дальше 20 см от наружной стены, через которую проходит центральный водопровод. При этом сам прибор должен располагаться в доступном для контролёра месте.
  • Если на приусадебной территории имеется колодец, к которому подводится центральная магистраль водоснабжения, то он обязательно должен быть закрыт крышкой из металла, которая запломбировывается сотрудниками водоканала. Нарушение целостности пломбы, возможно, только в аварийной ситуации, или при возникновении пожара. Во всех других ситуациях пломба может удаляться только инспектором соответствующей службы.
  • После самостоятельного монтажа счётчика на воду обязательно должна быть выполнена опломбировка прибора. При отсутствии пломбы показания водомера считаются недействительными.

За более точной информацией целесообразно обратиться в соответствующие инстанции. Также нелишним будет выяснить стоимость монтажных работ, так как очень часто быстрее и выгоднее избежать бюрократической волокиты и доверить работу профессионалам.

Подготовка водомера перед врезкой в центральный водопровод

После покупки всех расходных материалов ну и, конечно же, самого счётчика на воду, нужно разобраться, для чего нужен тот или иной элемент и куда его нужно устанавливать.

В прилагаемой документации на счётчик всегда указана длина прямого участка труб подходящих и отходящих от водомера. Только соблюдение этих и ряда других условий позволит обеспечить правильную работу контролирующего устройства.

  1. Перед установкой или заменой водомера к нему подсоединяется фильтр с глубоким уровнем очистки. Благодаря такому дополнению основной прибор будет защищён от попадания внутрь крупных включений, содержащихся в воде.
  2. После установки фильтра на входе счётчика выполняется монтаж обратного клапана на его выходе. Это позволит предотвратить обман со стороны недобросовестных потребителей. Отсутствие такого устройства может послужить причиной отказа опломбировки прибора сотрудниками водоканала.
  3. Любое устройство контроля потребляемых водных ресурсов оснащается специальными накидными гайками, которые позволяют выполнить демонтаж прибора без нанесения вреда общей водопроводной системе. Для обеспечения герметичности накидным гайкам в местах соединения с фильтром и клапаном используется монтажная лента или пакля.
  4. При сборке всех конструктивных частей счётчика на воду своими руками нужно проследить, куда направлены стрелки, размещённые на каждой отдельной детали. По этим меткам нужно контролировать направление движения воды по трубам.

Такое же обозначения в виде стрелок есть и на корпусе водомера. При игнорировании этих меток гарантировать правильную работу системы контроля потребляемой воды не получиться.

Очень часто из-за конструктивных особенностей счётчика при неправильной его установке вода просто не будет поступать к точкам её забора. Стрелка на водомере должна быть направлена в противоположную сторону от отсекающего вентиля в центральном водопроводном стояке.

Как врезается водяной счётчик в водопровод

Врезка водомера в систему центрального водоснабжения из металлопластиковых или полимерных труб – процесс достаточно простой и поэтому вполне выполнимый самостоятельно.

Полипропиленовые трубы без особых проблем разрезаются при помощи специального инструмента или простого ножа. Соединение такого трубопровода также очень простое, однако, требует наличия специально ручного паяльника.

При этом вне зависимости от материала труб, все работы по врезке водомера проводятся в определённом порядке.

  1. Разрезается труба и выполняется подключение к отсекающей водопроводной арматуре заранее собранного узла счётчика контроля потребляемых водных ресурсов. Для уплотнений соединений используют паклю или монтажную ленту.
  2. После завершения подключения к центральному стояку водоснабжения переходят к выполнению замеров размещения ответного резьбового соединения.
  3. Измеренный участок трубопровода вырезается и на его конце нарезается резьба или устанавливается фитинг. Для соединения пропиленовых частей используют паяльник.
  4. С водомера скручивается обратный клапан совместно с накидной гайкой и накручивается на подготовленное резьбовое соединение.
  5. На следующем этапе накидная гайка снова накручивается на прибор контроля потребления водных ресурсов.
  6. Открывается кран на центральном стояке для возобновления подачи воды в квартиру и проверяется герметичность всех соединений.
  7. В случае обнаружения протечки нужно выполнить затяжку резьбовых соединений.
  8. Завершающим этапом является вызов инспектора для опломбировки счётчика на воду и выдаче акта о введении прибора в работу.

Если рассматривать врезку прибора контроля потребления воды в металлический трубопровод, то этот процесс усложняется необходимостью резки труб и нарезания резьбы с помощью специальных инструментов.

Какая документация потребуется для ввода счётчика в эксплуатацию

После окончания всех монтажных работ по установке счётчика на воду должен быть составлен акт, подписанный всеми заинтересованными сторонами.

В документ должны быть внесены данные о приборе, дата его монтажа, информация о потребителе воды и представителя водоканала.

Кроме акта домовладелец должен иметь следующие документы на водомер:

  • паспорт на прибор учёта воды, в котором указываются первичные данные о расходе водных ресурсов, а также сведения о времени установки или замены оборудования;
  • документ, удостоверяющий поверку водяного счётчика в котором должна быть указана дата повторного проведение контроля качества работы прибора.

Для плановых проверок прибора его демонтируют и предоставляют в специальную компанию для сверки точности показаний водомера.

Как видно, правила установки или замены счётчика на воду в квартире не такие уж и сложные для проведения своими силами. Естественно, что возможны некоторые отклонения от обобщённой технологии в зависимости от требований, предъявляемых к приборам в разных регионах страны.

Если в собственных силах и правильности проведения работ уверенности нет, то лучше обратиться за помощью к сертифицированным компаниям, которые помимо установки прибора будут контролировать периодичность сверок.

Источник: http://stoki.guru/vodoprovod/schetchiki/kak-vypolnyaetsya-ustanovka-schetchikov-vody-svoimi-rukami.html

Монтаж счетчика воды своими руками

Еще сравнительно недавно, 15 ÷ 20 лет назад практически все население страны, имеющее центральное водоснабжение, повсеместно оплачивало услуги по по даче воды в соответствии с установленными нормами потребления на каждого проживающего в доме или квартире. В соответствующей пропорции велся расчет и за услуги водоотведения (канализации).

Монтаж счетчика воды своими руками

В настоящее время большинство владельцев жилья уже пользуются водомерами. Установка этих приборов учета обычно планируется еще на стадии строительства дома и подведения к нему инженерных коммуникаций. В домах старой постройки водомеры врезают в существующие разводки специалисты профильных фирм или мастера-сантехники, объявлений об услугах которых немало в любой газете. Достаточно несложно провести монтаж счетчика воды своими руками, если, конечно, у хозяина квартиры есть определенные навыки работ с сантехнической арматурой и оборудованием.

Настоящая публикация будет посвящена вопросам необходимости установки водяного счётчика, правилам его выбора, самостоятельного монтажа, а также тому, что будет необходимо сделать после установки прибора учета .

Нужны ли счетчики воды?

Несовершенство системы оплаты по количеству проживающих очевидно – эти нормы, существующие во многих регионах, кстати, и поныне, безусловно, всегда рассчитаны с учётом интересов водоснабжающей организации, которая при любых обстоятельствах должна остаться в прибыли .

В расчет в этом случае абсолютно не принимается возможное отсутствие одного или нескольких членов семьи. Даже если в квартире длительное время вообще никто не находился (например, летнее проживание за городом или семейная поездка в отпуск), на регулярность прихода счетов на оплату это никак не влияет.

Установка водомеров дает реальную экономию средств

Не секрет, что, наверное, в любо м м ногоквартирном доме есть представители категории так называемых злостных неплательщиков. И тот реальный расход воды, который остался неоплаченным, управляющие компании нередко раскидывают по счетам тех жильцов, которые еще не озаботились установкой приборов учета и платят за воду по приходящим к ним жировкам.

Но даже если отбросить в сторону все эти вполне вероятные моменты и обратиться к чисто статистическим данным, то все равно становится очевидной выгодность установки прибора учета . Подсчитано, что среднестатистический горожанин расходует за месяц до 4 кубометров холодной воды и до 3 – горячей. А по существующим нормам приходится платить практически вдвое больше – 11,7 кубометров!

Еще сложнее положение нередко у владельцев частных домов – с них снимаются дополнительная оплата , исходя из площади придомового земельного участка, наличия собственного автомобиля. Опять же, никогда при этом не принимается в расчет , используется ли участок, как приусадебное хозяйство, и часто ли осуществляется помывка машины.

Не платить лишнего, а отдавать свои деньги только за реальный расход холодной и горячей воды поможет установка индивидуальных приборов учета . Безусловно, это потребует определенных первичных затрат – на приобретение и монтаж оборудования. Однако, как показывает практика, в семье их 4 человек подобные расходы уже окупаются через полгода.

Еще один очень важный положительный момент установки таких приборов учета . В большинстве регионов нашей страны привыкли относиться к воде, как к какой-то данности, которая всегда была и, конечно же, никуда не денется. При этом мало кто задумывался о том, что водные запасы – отнюдь не беспредельны. А смонтированные водомеры заметно дисциплинируют потребителей, невольно заставляя их внимательнее относиться к разумному и экономному расходованию воды. Наверное, у такого хозяина квартиры уже никогда не будет подтекающего смесителя или крана, неисправного бачка в санузле.

Установленные счетчики заметно дисциплинируют потребителей, заставляют рачительно использовать воду

Может быть, на уровне единичного потребителя это воспринимается, как как ая-то мелочь, но уже в масштабах района, города и более крупных, подобные меры дают очень впечатляющий результат.

Как устроен водомер и как его правильно выбрать

Чтобы и грамотно провести монтаж счетчика воды своими руками, и правильно его эксплуатировать, наверное, необходимо иметь представление об его устройстве.

Большинство водомеров, применяемых в бытовых условиях, имеют единый тахометрический принцип работы. Поток воды, проходящий через прибор, вызывает вращение лопастного колеса (крыльчатки) или турбинки . Вращающий момент передается механическим или электромагнитным способом на счетное устройство. Каждый оборот соответствует определенному расходу воды.

Принцип один, но его техническая реализация может различаться.

  • В небольших водомерах, используемых в квартирах, обычно стоит крыльчатка. Количество и длина ее лопастей точно рассчитаны, и дают точный подсчет потребления проходящей через камеру прибора воды.

Крыльчатка в корпусе водомера

Как недостаток такой схемы можно отметить, что колесо с лопастями имеет определенную инертность и больше подвержено влиянию турбулентных потоков, создающихся при обильном прохождении воды, что влияет на точность подсчетов расхода. Впрочем, в масштабах потребления одной квартиры это не имеет практического значения, поэтому такие счетчики являются наиболее распространенными .

Если водомер ставится на более « серьезной » магистрали с большим напором воды, то, как правило, устанавливают приборы турбинного типа.

Схема устройства водомера с турбинкой

Они не имеют недостатков, свойственных крыльчатке, и уровень точности у них – значительно выше.

Существуют счетчики и комбинированного типа с системой клапанов, обеспечивающих прохождение воды при малом напоре через крыльчатку, а при его возрастании – через турбину. Однако, их применяют обычно лишь для общедомового учета , и на бытовом уровне сталкиваться с ними, скорее всего, не придется .

  • Водомеры могут быть одноструйными и многоструйными. Как, наверное, понятно уже из названия, в первых вода проходит через камеру общим потоком, что, в принципе, и способствует усилению эффекта турбулентности. Чтобы снизить это негативное явление, в особо точных счетчиках поток разделяют на несколько каналов.
  • По степени изолированности счетного механизма от воды приборы учёта подразделяют на «сухие» и «мокрые».

В водомерах, устроенных по «мокрому» принципу, счетное устройство имеет непосредственный контакт с водой. Передача вращающего момента от крыльчатки производится обычным механическим способом, через систему осей и зубчатых колес . Преимущества – нечувствительность к магнитному воздействию, низкая цена. Недостатки – малый эксплуатационный ресурс из-за постоянного взаимодействия механизма с водой, особая чувствительность к чистоте протекающей жидкости.

В «сухих» счетчиках механи зм кр ыльчатки или турбинки отделен от счетного устройства герметичной перегородкой. Точная механика счётчика никогда, ни при каких обстоятельствах с водой не контактирует. Передача вращения осуществляется через магнитную пару – кольцевой магнит установлен сверху на корпусе крыльчатки, и такой же – в механизме счетного устройства, который также находится в герметичной цилиндрической колбе. Подобная схема резко увеличивает сроки эксплуатации прибора, который уже не столь требователен и к чистоте и температуре воды. Недостаток – уязвимость к внешнему воздействию магнитных (электромагнитных) полей, поэтому такие счетчики стали оснащать дополнительной защитной антимагнитной муфтой.

Такие приборы учета на на стоящий момент являются наиболее распространенными в условиях квартир.

Так устроено большинство квартирных водомеров

На схеме представлено базовое устройство типичного современного квартирного водомера:

Корпус нижней части счетчика (1) может быть изготовлен из немагнитящихся сплавов на основе алюминия, латуни, реже попадаются полимерные. В корпусе предусмотрены каналы для прохождения воды (2) с центральной камерой, в которой установлено лопастное колесо-крыльчатка (3). Ось крыльчатки у качественных водомеров снабжена часовыми камнями (4), что обеспечивает ее вращение с минимальным трением и дает высокую точность показаний.

«Водная» часть счетчика герметично закрыта полимерной перегородкой (5), которая фиксируется или специальной гайкой, или стопорным кольцом. У счетчиков с антимагнитной защитой в этом же месте по центру расположена специальная защитная муфта, предохраняющая от воздействия внешнего магнитного поля.

Сверху на корпус надевается герметичный счетный механизм (6), который чаще всего изготовлен из прозрачного пластика. Он крепится к корпусу специальным кольцом , что позволяет проворачивать его вокруг оси, чтобы можно было установить шкалу в положение, максимально удобное для считывания показаний. Это фиксирующее кольцо в обязательном порядке должно меть заводскую пломбу.

Передача вращательного момента осуществляется парой кольцевых магнитов (7). Один из них расположен на крыльчатке, не верхнем ее срезе, а второй установлен соосно первому на главном валу счетного механизма. Таким образом, вращение крыльчатки «копируется» точной механикой прибора.

Вращение главного вала через систему зубчатых колес (8) определенным образом масштабируется и передается на стрелочный индикатор расхода (9) и на цифровую шкалу с роликами (10), отсчитывающими потребление воды, обычно с точность до третьего десятичного знака (от 1 литра). Таким образом, на большинстве счетчиков имеются три цифры красного цвета, показывающие доли кубического метра, и пять цифр черных , позволяющий подсчитывать от 0 до 99 99 9 м³ потребленной воды.

Видео: как устроен обычный счетчик воды

Многие современные водомеры оснащены, помимо этого, специальным герконовым датчиком, который преобразует определённое количество оборотов в электронный импульс.

Водомер с функцией импульсного считывания показаний

В этом случае прибор учета соединен сигнальным кабелем со специальной индикаторной панелью, которая может располагаться поблизости или даже бывает вынесенной в подъезд. Такая панель может иметь функции программирования, и показывать не только расход, но и его денежный эквивалент в соответствии с действующими тарифами.

Счетчики горячей воды в целом полностью повторяют описанную конструкцию, но исполнены из термостойких материалов, обеспечивающих точность показаний при нагреве до высоких (до 90 ° ) температур. Кроме того, некоторые современные водомеры с импульсным выходом помогают решить еще одну проблему экономии средств – они могут отслеживать температуру воды.

Счетчики подключены к индикаторной панели. Термодатчик, помимо этого, снимает показания температуры горячей воды

Для этих целей в трубу около входа в счетчик (иногда – в сам корпус водомера) устанавливается термодатчик, также связанный с электронным блоком индикации . Если температура воды падает ниже установленных норм, то ее расход будет учитываться в отдельном окне. При нормализации температуры учет ведется обычным образом. При оплате за потребленную горячую воду выводится средний показатель. Может применяться и двухтарифная схема начисления оплаты – например, при температуре воды выше 50° (оптимальной) коэффицие нт дл я подсчёта принимается за «1», если же температура падает ниже этой договорной отметки, в диапазоне 45 ÷ 50°, то при вычислении суммы к оплате применяют понижающий коэффициент «0,7».

Как подойти к проблеме необходимого водомера?

  • Прежде всего, следует узнать в управляющей компании, ведающей водоснабжением оп месту проживания хозяина жилья, какие приборы разрешены к установке действующими в регионе правилами. Возможно, в городе уже внедрена система электронного учета и многотарифная сетка оплаты, и коммунальщики потребуют обязательной установки счетчика с импульсной передачей сигналов. Скорее всего, клиенту будет предложено приобрести водомер именно у них с предоставлением платной услуги по его монтажу. Если нет, то в «водоканале» должны дать информацию о торговых или сервисных организациях, имеющих право реализации подобных приборов учета .
  • При самостоятельном приобретении водомера ни в коем случае нельзя его приобретать с рук или в торговых точках, не заслуживающих полного доверия, даже если цена кажется очень привлекательной. Во-первых, нет гарантии, что прибор не является подделкой или «отреставрированным» б/ у-счетчиком , и сколько он прослужит – не знает никто. Во-вторых, можно нарваться на неприятность, когда посте проведенного монтажа управляющая организация откажется поставить этот водомер на учет , и придется покупать другой.

На какие данные следует обратить особое внимание:

  • Как уже говорилось, счетчики бывают для холодной и горячей воды. Температурный диапазон обязательно указывается в паспорте изделия (например, от 5 до 40 ° С – для холодной и от 40 до 90 ° С – для горячей). Подобные символы могут быть нанесены на лицевой индикаторной панели прибора, кроме того, применяется и цветовая маркировка (синие и красные корпуса). Существуют и универсальные модели – у них обычно серая цветовая маркировка, а на панели указана возможность их применения и для горячего, и для холодного водоснабжения.

Универсальный счетчик подходит и для холодного, и для горячего водоснабжения

  • Следующий важный параметр — диаметр условного прохода (Ду). Од должен соответствовать реальной разводке труб в месте предполагаемой установки прибора. Обычно в квартирах применяются трубы с Ду 15 или 20 мм – это требуется уточнить заранее, перед походом в магазин.
  • Класс точности счетчика . Действующими правилами допускается применение приборов с классом точности «А» (±1%) или «В» (±2%). Обычно современные счетчики обеспечивают работу по метрологическому классу «В» при их горизонтальном расположении со шкалой, обращенной вверх, и по классу «А» — при любом другом размещении прибора (исключение – располагать водомер на горизонтальном участке с обращенным вниз счетным механизмом запрещено).
  • Стоит уточнить максимально допустимое давление воды в системе, так как некоторые приборы учета могут иметь определенные ограничения. Обычно для счетчиков Ду- 15 предел составляет 1 МПа (10 бар ), а для Ду-20 – 1,6 МПа (16 бар ).
  • Важным показателем является максимальный (Qmax) и номинальный (Qn) расход воды. Для наиболее распространенных счетчиков Ду-15 эти величины обычно составляют Qmax – не более 3 м³/час, – около 1,5 м³/час. Подобного расхода должно с лихвой хватить для любой квартиры или дома. Превышение же этих величин приведет к очень быстрому выходу счетчика из строя.

Вся необходимая техническая информация всегда подробно указывается в паспорте изделия и очень часто наносится на лицевую панель счётного устройства, как показано на рисунке:

Основные характеристики счетчика обычно вынесены на его лицевую панель

Все предельно понятно:

— СВ-15Г – счетчик водяной с ДУ -15 мм, для горячей воды с максимальной температурой 90 ° С . Об этом же говорит красный цвет соединительного кольца прибора.

— Символ « В-Н » означает, что прибор соответствует метрологическому классу «В» при горизонтальном (Н) расположении.

— Соответственно, обозначение «А-V» говорит о классе счетчика «А» при его вертикальной (V) установке.

— Максимально допустимое давление в водопроводной системе – 10 бар.

— Номинальный расход воды Qn – 1,5 м³/час.

— Красные пиктографические символы по центру снизу говорят о том, что данная модель прибора имеет государственную сертификацию.

  • Важные параметры – габариты водомера, от которых во многом зависит возможность его врезки в том или ином месте. Особое значение имеет так называемая монтажная длина счетчика , учитывающая размер самого прибора и толщину присоединительных элементов. Это – стандартизированная величина : для квартирных водомеров она обычно составляет 110 или130 мм, а для домовых счетчиков – 190 или 260 мм.
  • В паспорте прибора обязательно должны быть отметки о прохождении технического контроля на предприятии изготовителе с простановкой даты выпуска изделия. Там же должен быть указаны гарантийные обязательства межпроверочный срок эксплуатации прибора учета . Как правило, для счетчиков холодной воды он составляет 6 лет, горячей – 4 года. Необходимо обязательно сверить проставленный серийный заводской номер прибора – он должен быть указан в документах и на корпусе счётного устройства.

При покупке обязательно проверяйте комплектность прибора учета

  • Магазин должен сделать в паспорте обязательную заверенную отметку о дате приобретении водомера.
  • Обязательно проверяется комплектность поставки счетчика воды. В минимальной комплектации, как правило, к самому прибору прилагаются два соединительных штуцера с прокладками и накидными гайками – «американками». Если счетчик имеет возможность импульсного считывания показаний, то в комплект может входить и сам датчик с соединительным сигнальным кабелем, хотя бывает и так, что их приходится приобретать отдельно.

Монтаж счетчика воды своими руками

Если прибор учета приобретен , и принято решение о его самостоятельной установке, следует, прежде всего, ознакомится с основными правилами его монтажа.

  • Счетчик должен монтироваться в отапливаемом помещении (с допустимой температурой воздуха от + 5 до + 50 % ). Должно быть предусмотрено естественное или искусственное освещение. Расположение прибора должно давать полную возможность доступа к нему для снятия показаний, ревизии, проведения профилактических работ или замены, исключать вероятность механического повреждения.
  • Перед самостоятельным монтажом рекомендуется получить в управляющей компании технические условия установки – они в разных регионах могут несколько отличаться друг от друга.
  • Водомер должен быть установлен максимально близ ко ко входу водопроводной трубы в квартиру (дом). Рекомендуется выбрать для этого, по возможности , прямой горизонтальный участок. Между входом и счетчиком не должно быть никаких тройников или иных ответвлений, заглушенных или перекрытых вентилями. Ничто не должно дать повод официальному представителю «Водоканала» предположить возможность несанкционированного отбора воды в обход счетчика .

Между стояком и счетчиком не должно быть никаких ответвлений или заглушек

  • Прибор учета будет работать корректно, если соблюдены прямые участки до и после него – это снижает вероятность возникновения турбулентных потоков. Длина прямого участка до счетчика должна составлять 3 Ду, на выходе – 1 Ду. Применительно к наиболее распространённым в квартирных условиях водомерам Ду-15, это составит 45 и 15 мм соответственно. Как правило, это расстояние обеспечивается входящими в комплект соединительными штуцерами.
  • На входе в квартиру (дом) перед счетчиком необходимо установить запорный вентиль. Это даст возможность перекрывать общую подачу воды на внутриквартирную водопроводную разводку при необходимости проведения сантехнических монтажных или ремонтных работ.
  • Механи зм кр ыльчатки счетчика достаточно чувствителен к нерастворимым взвесям в воде – песчинкам, кусочкам окалины, ржавым хлопьям и т.п . Мало того, что они оказывают абразивное воздействие на пластиковые детали — может повредиться узел верхнего и нижнего крепления оси крыльчатки, и водомер быстро выйдет из строя. Поэтому перед прибором учета всегда предусматривается установка фильтра-грязевика. Обычно это так называемый «косой» фильтр, снабженный сеточкой, которая задерживае т т вердые взвеси. Фильтры-грязевики на горизонтальных участках трубы необходимо устанавливать скошенной частью вниз.

Обязательный элемент — сетчатый фильтр механической очистки воды от крупных включений

Как правило, подобные фильтры изготавливаются из латуни. Для полипропиленовых трубопроводов есть и полимерные модели, но мастера-сантехники их не хвалят и рекомендуют все же устанавливать латунные.

  • По техническим условиям монтажа счётчика воды, действующим во многих регионах страны, необходима установка обратного клапана после водомера. Это предпринимается, основном, для того, чтобы исключить вероятность обратного «отматывания» показаний прибора, например, воздушным потоком, которого некоторые ушлые потребители иногда пытаются добиться, подключив каким-то образом пылесос.

Стандартный обратный клапан

Впрочем, имеет этот клапан и вполне прикладное значение – он не даст механизму крыльчатки остаться сухим при аварийной ситуации – пропадании воды в системе. В камере водомера всегда должна быть вода – она обеспечивает своеобразную «смазку» опорных подшипников (камней) оси крыльчатки.

Место установки обратного клапана на вертикальном участке трубы при направлении водяного потока снизу-вверх

На вертикальных участках трубопровода при движении водяного потока снизу-вверх подобный клапан устанавливается не после, а перед водомером, предотвращая вытекание воды из камеры прибора при падении давления в системе.

Обратный клапан может быть конструктивно размещен в соединительном штуцере водомера

К слову, при покупке водомера нужно обратить внимание на еще одну деталь – некоторые приборы в своей конструкции уже имеют встроенный клапан обратного хода – установки дополнительного устройства в этом случае не потребуется. Кроме того, такой клапан может быть конструктивной особенностью и присоединительного штуцера водомера.

Итак, если все приобретено и место для установки счётчика воды определено, можно переходить непосредственно к монтажу.

Универсальная схема установки прибора приведе на на схеме:

«Классическая» схема подключения счетчика воды

1 – вход из водопроводной магистрали.

2 – запорный вентиль (кран). Его ти п п ринципиального значения не имеет. В наше время чаще применяют шаровые краны с рычажной ручкой или «бабочкой». Если установка идет по по липропиленовой трубе, можно использовать и специальный полимерный кран, но только тогда, когда есть уверенность в его качественности, так как , судя по отзывам, они не всегда отличаются высокой надежностью . Многие мастера рекомендуют установку металлических качественных вентилей, которые, кстати, легче будет поменять в случае выхода из строя.

Важное замечание – если устанавливается шаровой кран, то его не стоит использовать для регулирования интенсивности водного потока. У него должно быть два штатных положения – «открыто» или «закрыто». Полуприкрытое состояние такого вентиля приводит к его быстрому износу.

3 – «косой» фильтр-грязевик, о котором уже упоминалось выше.

4 – соединительные штуцера с накидными гайками-«американками» (5), обычно входят в комплект поставки водомера.

6 – водяной счетчик .

7 – обратный клапан. Показано его «классическое» расположение. На вертикальном участке с восходящим потоком его следует перенести в позицию между фильтром и соединительным штуцером.

8 – вход во внутриквартирную разводку водопровода. Все без исключения точки водоразбора разрешено подключать только после счетчика .

Видео — Основные положения по самостоятельной установке водомера

  • Прежде, чем приступить к монтажу, следует вначале выложить все элементы в той последовательности, в какой они будут собираться. При этом особое внимание нужно уделит стрелкам, нанесенным на корпуса изделий – они обозначают направление потока воды. Ошибка в этом вопросе недопустима – система попросту не будет работать.

Чтобы не ошибиться в дальнейшем, рекомендуется вначале разложить все элементы в порядке их расположения …

  • Теперь желательно провести общую сборку всей конструкции на столе «насухо» без использования уплотнителей. Это необходимо, чтобы просчитать предварительно количество витков резьбы для правильной сборки (например, чтобы косая часть фильтра гарантированно оказалась внизу), и определить общую монтажную длину получающегося узла. Получившуюся длину нужно сравнить с имеющимся участком трубы, на котором планируется размещение водомера.

… а затем произвести сборку «насухо». Обязательно контролируется расположение стрелок — направление тока воды

Если «повезло», и есть возможность такой прямой установки, то монтаж серьезно упростится. Но в ряде случаев условия расположения труб могут заставить придумывать более сложные схемы – об этом будет рассказано чуть ниже.

  • Целесообразно начать монтаж с установки запорного вентиля. Это потребует отключения подачи воды во внутридомовой магистрали, так что этот этап лучше провести сразу, чтобы не оставлять без водоснабжения надолго весь стояк.

После того, как ответственный за это специалист осуществил перекрытие стояка, можно приступать к монтажным работам. Обычно на входе в квартиру от стояка всегда стоит кран. Трубу после старого крана необходимо обрезать болгаркой. При этом обязательно из нее вытечет некоторое количество воды – следует приготовить тазик. Затем нужно постараться выкрутить старый вентиль.

Если все благополучно, вентиль выкрутился и резьбовая часть на трубе — в нормальном состоянии, то можно запаковывать новый кран. Для этого лучше всего использовать льняную паклю со специальными уплотнительными пастами « Мультипак » или « Унипак » — это гарантированно обеспечит герметичность соединения.

Хуже, если кран не поддался, или же резьбовая часть на трубе негодна для дальнейшего использования – проржавела или деформирована. Придется срезать ее болгаркой и нарезать леркой новую резьбу.

  • После того как новый кран «запакован», его необходимо закрыть, а потом можно возобновить подачу воды на весь стояк. Все дальнейшие внутренние монтажные работы будут вестись от установленного вентиля.

«Запакованный» узел: косой фильтр+соединительный штуцер с накидной гайкой

  • Следующим шагом свинчиваются и запаковываются между собой «косой» фильтр и соединительный штуцер счетчика . Собранный узел можно вкручивать в кран, учитывая количество витков, чтобы скос фильтра оказался внизу.

Сборка противоположного узла: штуцер с гайкой, обратный клапан и фитинг для соединения с внутренней разводкой

  • Далее, собираются в единый узел второй соединительный штуцер и обратный клапан. Смешно, но очень распространенная ошибка начинающих домашних мастеров – производят «запаковку» штуцеров, забыв надеть на них накидные гайки-«американки». Приходится разбирать и переделывать заново.
  • Следующий, самый ответственный этап – соединение с существующей водопроводной разводкой в квартире. Если она исполнена из стальных ВГС-труб, то рекомендуется участок от счетчика до ближайшего резьбового соединения, пригодного для врезки, выполнить из металлопласта или полипропиленовой трубы – это значительно упростит работу. Вкручивается фитинговый переход на полимерную трубу, прокладывается участок нужной длины, который также заканчивается фитингом. Расстояние выдерживается таким, чтобы после присоединения к нему подготовленного узла «штуцер + клапан» была выдержана требуемая монтажная длина водомера. Для удобства работы, чтобы не ошибиться, можно наживить водомер на входную и выходную «американку» — так будет проще с определением требуемого участка.

Если же разводка уже сделана из полимерных труб, то никаких особых проблем вообще возникнуть не должно.

Наглядный пример — счетчики, смонтированные на металлическую и на полипропиленовую трубы

  • После того как этот узел собран, можно установить уплотнительные прокладки и произвести окончательную установку водяного счетчика с затяжкой «американок» В комплекте обычно идут резиновые прокладки, а опытные мастера все же рекомендуют заменить их на паронитовые того же диаметра. При затяжке накидных гаек сразу же устанавливается требуемое расположение шкалы счетчика – так, чтоб максимально удобно было снимать показания.

Очень часто хозяева квартир совмещают работы по монтажу водомера с модернизацией всей внутриквартирной разводки с переделкой ее под металлопласт или полипропилен. После счетчика можно установить коллекторную гребенку , откуда «раздавать» воду по точкам потребления.

Коллекторная гребенка, установленная после водомера

Гораздо сложнее выйти из ситуации, когда условия помещения и расположения в нем труб не позволяют выполнить «классическую» обвязку счетчика . Приходится включать фантазию и изобретательность, чтобы на ограниченном пространстве разместить все обязательные элементы конструкции.

Так, например, горячая и холодная трубы могут располагаться слишком близко друг к другу, и приходится уходить сторону отводом:

Трубы расположены слишком близко одна к другой. Уходим вверх отводом

Участок врезки может быть слишком коротким – тогда придётся монтировать петли для обеспечения размещения всех составных элементов:

В тесном пространстве приходится устанавливать петли

Случается, что водопроводные трубы спрятаны в ниши или короба, но и здесь можно найти удачное решение:

Бывают и более сложные ситуации, например, когда трубы спрятаны в закрытом канале

  • После того как водомер и все следующие за ним коммуникационные водопроводные узлы смонтированы, правильность монтажа еще раз проверена, можно осуществить пробный запуск. Запорный вентиль должен приоткрываться очень плавно, с постепенным заполнением системы водой, во избежание гидроудара, способного вывести прибор учета из строя. Необходимо для этого открыть кран на одной из точек водоразбора , чтобы дать воздуху выйти из труб.

После того как система водой заполнилась, можно отрыть вентиль полностью. Кран на водоразборе закрывается, проводится визуальная проверка всех соединений на отсутствие подтеканий . Если все в норме, то работу по монтажу можно считать законченной.

Видео: мастер-класс по установке водомеров в многоэтажке

Что необходимо предпринять после самостоятельной установки водомера

Первым делом после установки водомеров необходимо пригласить ответственного работника водоснабжающей или жилищно-эксплуатационной организации. Он должен проверить правильность и надежность монтажа прибора и произвести его пломбировку. Опломбированию подлежат обе накидных гайки на соединительных штуцерах, что делает невозможным самостоятельный демонтаж счетчика . Кроме того, наверняка будет опечатана пробка на фильтре, так как через это отверстие можно производить несанкционированный забор воды. Очень часто ставится дополнительная пломба и на стопорное пластиковое кольцо, соединяющее нижнюю часть прибора с корпусом счетного механизма.

После установки водомеров обязательно вызывается специалист для опломбировки приборов

Работник управляющей организации снимет показания, имеющиеся на шкале на моме нт пл омбировки. Следует помнить, что переход на оплату по счетчику будет произведен именно с этого момента, вне зависимости от того, когда прибор был смонтирован и сколько уже на нем набежало кубометров. Снятые в момент постановки на учет показания становятся стартовыми. Это будет отражено в акте приемки и в паспорте изделия. Одновременно будет установлен срок проведения очередной контрольной поверки водомера.

В ходе эксплуатации следует придерживаться определенных правил:

  • Не допускается проведение сварочных работ на металлических участках внутриквартирной разводки.
  • Участок водопровода со счетчиком должен быть надежно зафиксирован, чтобы в нем не возникало вибраций, иначе прибор быстро потеряет работоспособность.
  • Следует избегать гидравлических ударов в системе. Если прекращена подача воды в дом, то, по возможности , следует временно перекрыть вентиль на входе, а при открывании — следовать тем же принципам, что и при первоначальной запуске счётчика в эксплуатацию.
  • Если есть вероятность превышения допустимого давления, следует предусмотреть установку редуктора.
  • Счетчик должен быть постоянно заполнен водой — как это достигается, было рассказано выше.
  • Необходимо следить за чистотой внешней поверхности прибора, не допускать скопления на нем грязи или пыли, попадания химических активных веществ.
  • Если напор в системе заметно снизился, вероятно, произошло засорение сетки фильтра. Очищается он просто – выкручивается пробка и сетка промывается струей воды. Однако, не забываем, что пробка находится в опечатанном состоянии, и для проведения этих действий необходимо пригласить ответственного работника управляющей организации. Самостоятельно нарушать целостность пломбы запрещено.

Счетчики подлежат периодической поверке в лабораторных условиях

  • Когда подходит срок очередной проверки, необходимо обеспечить доставку прибора в соответствующую метрологическую лабораторию. Самостоятельно этого делать не следует – могут возникнуть подозрения о несанкционированном отборе воды. Лучше пригласить специалиста, который демонтирует водомер и временно установит на его место другой счетчик или просто соединительный патрубок. За период проверки оплата будет проводиться в соответствии с действующими нормами суточного потребления воды. Кстати, некоторые приборы учета не нуждаются в полном демонтаже – на поверочные испытания у них отправляется только верхний счётный механизм.

Видео: Пример, как проводится поверка водяных счетчиков

Процедура проверки, с вызовом мастера для демонтажа, проведением самих испытаний, обратной установкой и опломбировкой, является, как правило, платной услугой, и может обойтись недешево . На форумах в интернете встречается немало рекомендаций просто приобретать к моменту проверки новый счетчик – так может получиться даже дешевле, тем более что отслуживший прибор себя должен был уже не раз окупить. При этом новый выбирать следует с точно такой же монтажной длиной. В этом случае монтаж нового водомера не составит никаких сложностей – он просто устанавливается на место старого.

Источник: http://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki/montazh-schetchika-vody-svoimi-rukami.html

Как установить счетчик на воду: необходимые материалы и инструменты, последовательность выполнения работ

Вопросом, как установить счетчик на воду, задается много людей, особенно если говорить о жителях частного сектора, у которых потребление водных ресурсов в летнее время может исчисляться не одним десятком кубических метров. Без счетчика им обойтись сложно, так как именно на этот контингент населения водоканал пытается списывать все свои потери драгоценной жидкости в процессе ее транспортировки к потребителю. А как же иначе? Полив, особенно в знойное время года, требует большого количества воды, которое без учета может превратиться в огромные счета за водопотребление. В этой статье вместе с сайтом vannaja.net мы рассмотрим вопрос установки счетчиков воды от «А» до «Я» и узнаем о том, как не платить лишнего.

Установка счетчиков воды своими руками фото

Как установить счетчик на воду: что для этого потребуется

Не будем ходить вокруг да около, а сразу разберемся с вопросом, что придется приобрести для того, чтобы правильно решить вопрос, как установить счетчик воды самостоятельно? А понадобится не так уж и много.

  1. Сам счетчик. В принципе, выбрать вы можете любой, даже электронный счетчик воды – здесь вопрос лишь в целесообразности такой покупки. Для бытовых нужд вполне подойдет обыкновенное механическое устройство. Единственное, на что нужно обратить внимание, так это на установочный диаметр счетчика и его предназначение (на холодную и горячую воду эти устройства различаются не только по цвету). Кстати, если речь идет об установке счетчика на холодную воду, то смело можно монтировать и красный, и синий счетчик. А вот на горячую воду подходит исключительно красный экземпляр.
  2. Фильтр. Установить его в ваших же интересах – он защищает счетчик холодной и горячей воды от мусора, содержащегося в водопроводной воде. Фильтр задерживает крупные частички, которые в состоянии повредить крыльчатку счетчика.
  3. Обратный клапан. В принципе, это требование водоканала – обратный клапан предназначен воспрепятствовать отматыванию показаний счетчика.
  4. Врезка в систему водопровода. Она выбирается в зависимости от типа труб – в любом случае без специального концевика, позволяющего соединить счетчик воды с квартирной разводкой, обойтись можно только в случае с железными трубами. Тогда концевик придется нарезать на трубе самостоятельно.

Как установить счетчик на воду фото

С материалами вроде разобрались, теперь остается прояснить ситуацию с необходимыми инструментами. Здесь все предельно просто – кроме стандартных разводных ключей, дополнительно понадобится специализированный инструмент для работы с той или иной трубой. Для полипропилена понадобится паяльник, для металлопластика пресс и ножницы, для меди сварочный пост, а для металлических труб резьбонарезной станок.

Теперь, когда ситуация с материалами и инструментами ясна, можно приступать к изучению правил установки счетчиков воды.

Как поставить счетчик на воду

Установка счетчика воды своими руками: весь процесс от начала и до конца

Осваивать технологию, согласно которой производится монтаж счетчика воды, начнем с изучения сборки данного узла в целом. Впоследствии, когда разберемся с этим моментом, перейдем и к непосредственной установке, которая покажется вам уже легкой и простой задачей.

Итак, распаковываем счетчик и находим в коробке пакетик, в котором лежат две накидные гайки и прокладки к ним. Берем один из них и на резьбовую часть наматываем паклю (ленту ФУМ лучше не использовать, пакля надежнее). Наматываем ее по часовой стрелке, держа накидную гайку в левой руке – наматываем как можно туже, а главное конусом, тонкий конец которого должен расположиться в начале резьбы. Намотанную паклю нужно смазать либо специальной пастой (Унипак), либо силиконом, либо краской. Намотали и смазали? Теперь берем фильтр и вкручиваем в него накидную гайку со стороны, на которую указывает стрелка, выбитая на фильтре – туго затягиваем ключами и откладываем в сторону.

Как установить счетчик воды самостоятельно

Точно так же поступаем и с другой накидной гайкой, только вкручиваем ее не в фильтр с другой стороны, а в обратный клапан со стороны противоположного конца, на который указывает выбитая на нем стрелка. Снова туго затягиваем ключами. Если ваш водопровод собран не из металлических труб, то с другой стороны обратного клапана устанавливаем с помощью все той же пакли концевик с наружной резьбой, соответствующий типу вашего трубопровода.

Теперь самое время собрать все наши части воедино. Для начала берем счетчик и пристально изучаем его тыльную сторону. Цель – найти стрелку. Нашли? Тогда берем скрученные вместе накидную гайку и обратный клапан, вставляем в гайку прокладку и навинчиваем гайку на счетчик с той стороны, куда указывает стрелка. Точно так же, с использованием прокладки, к обратной стороне счетчика прикручивается накидная гайка с фильтром. Проверяем, чтобы все три стрелки указывали в одном направлении – от фильтра в сторону обратного клапана. Это важно – в противном случае система работать не будет. На этом этапе работ накидные гайки ключами можно не затягивать – все равно придется их раскручивать в процессе решения вопроса, как поставить счетчик на воду?

Установка счетчика холодной воды фото

В таком виде собранный счетчик врезается в водопроводную систему. Установка счетчика холодной воды производится точно так же, как монтаж счетчика горячей воды – разницы нет никакой.

Как собрать и установить счетчик на воду, смотрите в видео.

Как врезать счетчик в водопровод: тонкости производимых работ

Начнем по порядку, и для начала выберем участок трубопровода, в который будет врезаться счетчик – как правило, его располагают сразу после отсекающего от стояка крана. Приставляем собранный узел к месту его установки (обязательно учитываем заход резьбы) и снизу отмечаем место среза водопроводной трубы. Опять же, не забываем учесть резьбу, если речь идет о железных трубах, а также участок трубы, необходимый для соединения с концевиком, если врезка осуществляется в полипропиленовый, металлопластиковый и медный водопровод.

Теперь берем болгарку или ножницы для пластиковых труб и вырезаем ненужный кусок трубы. Если речь идет о металлической трубе, то на нижнем ее конце с помощью резьбонарезного устройства накатываем резьбу. Если водопровод из пластика, то переходим к следующему этапу работ, который предусматривает технология установки бытового счетчика воды.

Монтаж счетчика воды фото

Теперь разбираем наш узел (чтобы не путаться, делаем это по частям) и для начала отсоединяем накидную гайку со стороны фильтра и устанавливаем отделенный узел непосредственно на отсекающий кран. Если резьбы не совпадают, то между ними дополнительно нужно установить соединительный ниппель соответствующего диаметра. Все соединения свинчиваются с помощью пакли и туго затягиваются ключами. Точно так же поступаем и с другой частью нашего основного узла – отсоединяем накидную гайку от счетчика и навинчиваем отсоединенный узел на второй конец трубы. В случае с пластиковыми трубами этот узел либо припаивается, либо соединяется на фитинге.

Теперь дело за малым – вставить между двумя накидными гайками счетчик и не забыть при этом установить уплотнительные прокладки, после чего туго затянуть гайки ключами. Обязательно проконтролируйте направление стрелки на счетчике – она должна показывать от отсекающего крана.

Вот и все, теперь можно смело сказать, что вопрос, как установить счетчик на воду, решен полностью. Остается только проверить правильность подсоединения, и, если все нормально и протечек нигде не возникло, можно обращаться в водоканал и приглашать специалиста для опломбировки. Платить по счетчику вы начнете с того момента, как будет установлена пломба, и этот момент будет зафиксирован сотрудником водоканала.

Источник: http://vannaja.net/kak-ustanovit-schetchik-na-vodu/

Установка счётчиков воды своими руками

Коммунальные платежи – это та статья расходов семейного бюджета, которая, почему-то, ежегодно всё возрастает, тем самым вызывая у вас раздражение и смутное понимание того, что не может одна семья столько использовать тепла, электричества или воды всего лишь за месяц. Но, глядя на ежемесячные квитанции, понимаешь, что невероятное становится очевидным. А самые высокие платежи — это отопление, горячая вода. Так что, если у вас нет возможности установить автономное отопление, то можете, хотя бы, уменьшить сумму оплаты за воду. Как это сделать? Довольно просто – установить водомер. Прочитайте статью — Как выбрать водосчётчик. Вы заметите в первый месяц его эксплуатации, как отличается та сумма, которую вы оплачивали ежемесячно ранее, от того, что вам начислят по показаниям счётчика. А если Вы произведете установку счётчиков воды своими руками, то экономия станет еще более ощутимой.

Почему оплата воды без счётчика — дорогое удовольствие?

Дело вот в чём: водоканал, чтобы видеть весь объём потребления воды конкретным домом, устанавливает общедомовые счётчики. Каждый месяц с них производится снятие показаний по водопотреблению, причём, оттуда вычитается та цифра, которая была зафиксирована индивидуальными квартирными водомерами. Всё, что осталось, делится между жильцами тех квартир, где нет счётчиков. Казалось бы, что сумма не должна быть слишком уж большой, но получается совершенно по-другому. Почему? Хороший вопрос.

Поэтому пора что-то менять в этой ситуации. Например, можно вызвать мастера, который произведёт установку счётчика для воды, но ему тоже нужно платить. А так как вы решили экономить, то начните с этого. Установка счётчиков воды своими руками быстро себя окупает.

Учёт горячей воды

Вы задумались о том, не поставить ли счётчики и на горячую воду (они приводятся в действие, когда вода на выходе достигает нужной температуры)? Значит, вас не устраивают большие суммы, которые ежемесячно начисляются за предоставление такой услуги. Но, к сожалению, здесь всё обстоит гораздо серьёзнее. Такие счётчики в продаже имеются, но стоят они в разы больше, чем такие же устройства, но для холодной воды. Ко всему прочему, многие из них ещё не прошли сертификацию в нашей стране, поэтому вам не разрешат пользоваться такими приборами. Так то, теоретически такой вопрос решить возможно, а вот практически – не всегда осуществимо.
Существуют ли правила по установке счетчиков для воды?

Водоканал, к примеру, может не разрешить самостоятельную установку, потребует, чтобы этим занимались только их специалисты. Следующей проблемой может быть то, что вам нужно будет получить разрешение на самостоятельную установку счётчика только определённой марки и фирмы-производителя. Наиболее приемлемым и приятным для вас вариантом может быть правило, по которому к вам, после написания соответствующего заявления, на дом придёт инспектор и опломбирует водомер. Так как установка счётчиков своими руками не всегда может быть разрешена водоканалом, уточните заранее все вопросы в данном учреждении.

Как правильно произвести установку водомера

Как показывает практика, счетчики часто устанавливаются в таких труднодоступных местах, что потом проблематично не только правильно снять показания с них, но и заменить фильтры грубой очистки, снять для того, чтобы отдать на проверку. Поэтому нельзя «загонять» такой прибор под плитку, оставлять видимым и доступным только ту его часть, которая фиксирует водопотребление.

  1. Нужно так устанавливать счетчик, чтобы вы потом могли безо всяких проблем снять его показания, не проявляя своих акробатических талантов.
  2. Если вы посчитали нужным скрыть от своего взора далеко не эстетичный элемент в доме, то, конечно, можете закрыть водомер. Для этого сделайте окошко, которое маскируется съёмной панелью. Проследите за тем, чтобы оно легко снималось и давало полный доступ ко всем элементам счетчика.
  3. Предусмотрите также необходимость замены фильтра грубой очистки, для этого нужно обеспечить доступ и к нему.
  4. Так как водомеры — такие приборы, которые требуют постоянного обслуживания, то, вполне возможно, через пару лет после их установки потребуется то замена крана на входе, то нужно будет менять трубу и т.д. Установка счётчиков воды своими руками с заранее предусмотренными «мелочами» сбережёт вам средства, ремонт и нервы.
  5. Если вы вспомнили пословицу «Скупой платит дважды» и понимаете, что с водомером самому не справиться, то обратитесь к специалистам. Да, вы заплатите за работу определённую сумму, но зато получите гарантию, что всё будет сделано правильно.

Стандартная техника установки

Правильно устанавливать счётчик горизонтально. Если, вдруг, установка будет вертикальной, то готовьтесь к тому, что вам водомер могут не опломбировать. Обратите внимание, как нарезана резьба на входном кране, отвечающем за подачу воды. Если витков меньше пяти, то добавьте резьбу самостоятельно, чтобы кран с обмоткой накручивался, как минимум, в четыре оборота. Покупаете кран, у которого одна сторона резьбы — внутренняя (спросите у продавца, чтобы не ошибиться), а другая — наружная. Производите накрутку крана на входной кран, потом очередь фильтра грубой очистки (но не более 3 оборотов). Необходимо будет вкрутить один штуцер с гайкой в установленный фильтр, а второй предназначен для обратного клапана.

Потом вставляете прокладки (они в комплекте со штуцерами), монтируете счётчик. У вас, в конечном итоге, должна получиться такая установка счётчиков воды своими руками: первый элемент от врезки — кран, за ним должен быть правильно установленный фильтр, затем — очередь счётчика, и последним будет обратный клапан. После проверки того, правильно ли вы установили конструкцию, можно вкрутить переходную муфту в тот же обратный клапан, соединить её с водопроводом.

Схема установки счетчиков на воду своими руками

Монтаж водомера на трубы из ПВХ

Если вы осуществляете монтаж водомера на трубы из ПВХ

  1. Счётчик нужно закрепить ниже крана, который перекрывает доступ воды.
  2. Убедитесь в том, что вам будет достаточно места для установки не только счётчика, но и сопутствующих элементов.
  3. Перекройте воду.
  4. Произведите замеры и отрежьте ПВХ трубу там, где будет располагаться водомер.
  5. Далее к трубе необходимо припаять резьбовой фитинг, а к нему подсоединить фильтр.
  6. С другой стороны трубы крепите переходник (резьбовой фитинг).
  7. Вкручиваете с обеих сторон штуцера, не забывая о прокладках.
  8. Производите установку счётчика, руководствуясь стрелками, показывающими его положение.

Монтаж счётчика на металлические трубы

В последнее время многие заменяют металлические трубы на более надёжные, простые и практичные, но, если вы пока решили оставить у себя в квартире металлические, то работаем и с ними. Хотя, установка счётчиков воды своими руками на такие трубы более проблематична.

  1. Как и в первом случае, отрезаем кусок трубы, совпадающий с уже собранным счётчиком с присоединителями.
  2. Делаете резьбу на обоих концах трубы.
  3. Прикручиваете к крану фильтр всё с той же грубой очисткой.
  4. Устанавливаете водомер.

При проверке того, как вы установили конструкцию, медленно открывайте кран, следите за местами соединения. Доведите напор воды до полного открытия. Если проблем не появилось, счётчик работает, то, значит, можно привести инспектора, который опломбирует новый счётчик. Пусть установка счётчиков воды своими руками даст вам и экономическое, и моральное удовлетворение.

Источник: http://vse-postroim-sami.ru/sanitary/valves-fasonina/1128_ustanovka-schyotchikov-vody-svoimi-rukami/

Установка счётчиков воды, не вызывая сантехника

Знаете как сэкономить на квартплате? Правильно… наиболее распространенный и доступный способ — это установка счетчиков горячей и холодной воды в квартире. Как установить счетчики самостоятельно мы и рассмотрим в этой статье. Все фото можно посмотреть в большем размере, просто кликнув на них. Вперед…

Значительное повышение цен на природные ресурсы привело к тому, что практически всё население нашей страны в своих домах и квартирах начали устанавливать счётчики. Газовые, электрические, водные и даже контролирующие подачу отопления счётчики помогают людям не только контролировать расход того или иного природного ресурса, но и дают возможность в значительной степени снизить расходы на их потребление.

Взять, к примеру, водоканал. Не имея счётчика, оплата за услуги подачи воды будет рассчитываться исходя из расчета, что один человек в месяц потребляет не менее 5,5 кубов жидкости. А, установив водомер, вы увидите, на сколько эти так называемые нормы расхода завышены. Среднестатистический человек потребляет в месяц не более чем 3 кубических метра воды. А если потребление драгоценной влаги свести к минимуму, так сказать включить режим экономии, то этот показатель может снизить до 2-2,5 кубов в месяц на человека.

Это практически вдвое меньше рассчитанных водоканалом норм. Точно такая же ситуация происходит и с остальными потребляемыми человечеством ресурсами. И как, по-вашему, есть ли смысл устанавливать счётчики? Конечно, есть, именно этим мы сейчас и займёмся. Может быть не все, но, по крайней мере, один из них, счётчик воды, довольно-таки просто установить своими руками.

Как установить счётчики воды своими руками?

Весь процесс установки счётчика воды можно разделить на два этапа – это сборка всех ему устройств и непосредственно сама его установка. Давайте обо всём по порядку…

Собираем счётчик воды


Кроме самого счётчика для полноценного его функционирования потребуется фильтр грубой очистки воды, предотвращающий попадание в считающее устройство крупного мусора и обратный клапан, выполнить установку которого требует водоканал (это своего рода защита от отматывания). Вот эти так называемые сантехнические устройства и нужно соединить в единый блок, отвечающий за учёт потребления воды.

В комплекте с приобретённым счётчиком, производитель поставляет так называемые американки (накидные гайки) – они дают возможность практически в любое время снять водомер, не травмируя трубы или какие-либо другие компоненты водопроводной системы. Именно эти накидные гайки и нужно при помощи пакли или ленты фум соединить с фильтром и обратным клапаном.

Одной из распространённых ошибок, совершаемых народными умельцами, является несоблюдение направления установки компонентов счётчика воды. Как правило, на каждом из таких устройств производитель устанавливает специальные метки в виде стрелочек, которые указывают направление тока воды через устройство. Вот так, зрительно представив как движется вода через счётчик, и нужно собрать весь блок водомера.

К фильтру американка прикручивается со стороны острия стрелочки, а к обратному клапану со стороны её хвоста. Никакой пакли, ленты фум или каких-либо других подмоток здесь неприемлемо. Американки уплотняются исключительно резиновыми или паранитовыми прокладками соответствующего размера.

Теперь сам счётчик. Он также является прибором, работа которого зависит от направления движения воды. И на нём так же, как на фильтре и обратном клапане имеется стрелка, указывающая на правильность его установки. Стрелка должна быть сориентирована по направлению от отсекающего крана установленного на водопроводном стояке.

Соблюдая направления всех стрелок, с помощью накидных гаек и резиновых уплотнителей присоединяем к счётчику фильтр и обратный клапан. Ещё раз не побоюсь повториться – если хоть одна из стрелок будет указывать не в том направлении, прибор учёта воды будет работать неправильно. Либо счётчик будет мотать в обратную сторону, либо вода не будет подаваться к сантехническим приборам, в любом случае вызванный для опломбировки водомера представитель водоканала не сможет допустить такую установку и опломбировать счётчик.

Врезка счётчика в систему водопровода

Сложность установки счётчика воды в систему водопровода полностью зависит от того, из каких труб он собран. Как вы понимаете, наиболее трудно будет происходить врезка водомера в металлическую водопроводную сеть. Вам понадобится не только пила, способная качественно разрезать трубу, но и станок для нарезания резьбы. Если одной точкой подключения замечательно послужит отсекающий от водопровода кран с уже имеющейся на нём резьбой, то ответную резьбу вам придётся нарезать на трубе самостоятельно.

Другое дело, если ваш водопровод собран с металлопластиковой или полипропиленовой трубы. В этих случаях установка происходит с наименьшими трудовыми затратами. Эти трубы при желании можно разрезать и кухонным ножом. С их подсоединением сложности могут возникнуть только в случае с полипропиленом – понадобится специальный паяльник для труб и человек, владеющий технологией пайки полипропиленовых труб. В остальном, процесс врезки выглядит довольно просто.

Разрезаем трубу и присоединяем полностью собранный блок водомера к отсекающему водопроводному крану. Эти соединения выполняются исключительно при помощи пакли или ленты фум. Имея уже капитально прикрученный к крану счётчик, замеряем место нахождения ответной резьбы и отрезаем излишки трубы. Именно в этом месте нужно либо нарезать резьбу, либо припаять, либо установить фитинг металлопластиковой системы.

Дальше всё просто, отсоединяем от собранного счётчика обратный клапан с американкой и опять же при помощи пакли или ленты фум привинчиваем его к только что установленной резьбе.

Остаётся дело за малым – восстановить соединение американки со счётчиком, открыть отсекающий от стояка кран и проверить все сделанные вами резьбовые соединения. Если всё нормально и протечек не наблюдается, то смело можно утверждать, что счётчик воды полностью готов к сдаче в эксплуатацию. Ещё раз проверяем соблюдение направления стрелок на всех приборов (они должны указывать в одну и туже сторону, от отсекающего крана) и ждём прихода представителя водоканала для опломбировки счётчика воды.

Объявления

Также читайте по данной теме

  • Арсенал сантехника — инструменты необходимые для выполнения сантехнических работ

Как подобрать качественный и недорогой сантехнический инструмент, необходимый в каждом доме

Поделиться ссылкой на статью с друзьями в любимых социальных сетях

Порекомендовать пользователям Google

Вам была полезна эта статья? Подпишитесь на обновления сайта, чтобы получать свежие статьи о ремонте и дизайне интерьера раньше всех!

Оставить свое мнение о статье. К критике отношусь адекватно. Большая просьба обосновывать свое мнение. Я НЕ профессиональный ремонтник. Я просто делаю ремонт в квартире.

Обратите внимание, что теперь, если это необходимо, Вы можете добавлять к своим комментариям фотографии (размер не больше 1 Мб). Ссылка снизу формы комментариев.

    Унитаз
    Смеситель
    Ванная
    Отопление
    Водонагреватели
    Монтаж труб

Источник: http://russian-remont.ru/schetchiki-vodi/

Комментарии

Комментирование отключено.
