Быстро и просто: монтаж инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола, основные нюансы

Одним из главных условий комфорта и уюта в доме является качественный обогрев. Можно сделать дорогой ремонт и купить красивую мебель, но если в доме прохладно, то полноценно отдохнуть и расслабиться не выйдет. Большинство современных людей не очень доверяют коммунальным службам, поэтому стараются оборудовать свое жилище альтернативными источниками тепла. Самым популярным вариантом является монтаж инфракрасного теплого пола, который обеспечивает полноценный обогрев помещений при минимальных затратах. Выполнить работы по монтажу может любой человек, который хоть немного понимает в электрике.

Монтаж электрического теплого пола можно выполнить тремя различными методами:

  1. Под напольные материалы – применяется инфракрасная пленка;
  2. На стяжку под керамическую плитку – используется система кабелей и армирующий материал;
  3. В бетонную стяжку – выполняется при помощи электрических кабелей.

Теплый пол с использованием инфракрасной пленки применяется в том случае, когда не предусмотрено выполнение капитального ремонта. Уникальностью такого способа является то, что греется не воздух в жилище, а вещи и люди, которые затем отдают лишнее тепло воздуху в комнате.

Система обогрева на стяжку чаще всего используется в многоэтажных домах, где нижние этажи имеют свою систему отопления. Это очень выгодно в плане экономии электроэнергии.

Система, смонтированная непосредственно в стяжку, рекомендуется как полная замена центральному отоплению. Такое отопление отлично подходит под напольное покрытие из керамической плитки.

У такого инновационного способа обогрева помещений есть достаточно преимуществ:

  • Электроэнергия расходуется очень рационально, что позволяет значительно экономить на счетах;
  • Установка такой системы возможна абсолютно под любой вид напольного покрытия, даже под такое тонкое как линолеум;
  • Монтировать инфракрасный теплый пол можно не только лишь внутри помещений, но и на открытом воздухе. Это предотвратит образование обледенения на дорожках в парковых зонах и в частных дворах;
  • Подобную пленку можно монтировать не только на полу, но и на потолке, стенах, а также в салонах автомобилей;
  • Очень простой монтаж и демонтаж. При переезде с места на место такую систему обогрева легко снять и взять с собой.

В инфракрасной системе обогрева тепло отдает карбоновая паста, которая находится внутри пленки.

Инфракрасный пленочный пол состоит из двух слоев очень плотной пленки, между которой расположен уникальный нагревательный элемент, на основе углерода. Атомы углерода дают материалу возможность излучать инфракрасные лучи, которые не видны глазу человека. Такое излучение считается абсолютно безвредным, кроме того его активно используют в различных отраслях современной медицины.

Перед тем как начинать монтажные работы, стоит подготовить необходимые инструменты, основной список такой:

  1. Строительный уровень;
  2. Дрель;
  3. Шуруповерт;
  4. Строительный степлер;
  5. Щетки для очистки поверхностей от мусора и пыли.

Все подготовительные работы можно разделить на такие этапы:

  • Сразу выбирается место, где будет установлен терморегулятор, оно должно быть доступным и удобным. Регулятор обычно крепится на высоте не более 30 см от уровня пола. На выбранном месте высверливают отверстие и делают выемку для подводящей трубки;
  • Основание пола тщательно очищается от пыли и мусора, также пол необходимо проверить строительным уровнем, чтобы избежать неровностей;
  • Если необходима стяжка, то поверхность требуется прогрунтовать, затем уложить слой бетона не более 5 см. Во время высыхания стяжку нужно немного смачивать водой – это предотвратит образование трещин;
  • После полной подготовки основания необходимо выполнить разметку пола. Нужно точно обозначить, где будет стоять мебель и бытовая техника, под них нельзя стелить инфракрасную пленку, так как от воздействия тяжестей система быстро выйдет из строя;
  • Чтобы достичь лучшей теплоизоляции на основу необходимо постелить специальную пленку, для этой цели оптимально подойдет покрытие типа изолона;

Выполнять предварительные работы рекомендуется именно по этой схеме – это намного облегчит последующий процесс монтажа.

Когда вся подготовка завершена, можно начинать работы по монтажу. Инструкция к установке выглядит так:

  • Изолирующие полосы крепят к основанию пола строительным степлером. Чтобы не произошло смещения, щели заклеиваются скотчем;
  • Полосы инфракрасной пленки стелятся на пол для разметки и разрезания на куски необходимого размера. Места разрезов, где оголяются контактные провода, нужно обработать строительным битумом;
  • В том месте, где должно быть подключение на медную шину, устанавливают зажимы, один должен быть внутри, а другой снаружи пленки;
  • После того как укладка всех листов выполнена, их необходимо соединить при помощи скотча — это предотвратит их смещение;
  • Затем выполняют подключение электричества. Для этого предварительно зачищенные провода вставляются в зажимы и тщательно зажимаются. Места соединения необходимо обязательно заизолировать;
  • Когда все готово, можно выполнять подключение системы к терморегулятору и проверять работоспособность. Поверхность пола должна нагреваться равномерно и не должна искрить.

Работа по монтажу инфракрасного пола несложная, поэтому не доставит проблем даже начинающему мастеру. После того как работа теплого пола окончательно протестирована, можно выполнять укладку любого напольного покрытия. Инфракрасный излучатель требуется закрыть полиэтиленовой пленкой – это предотвратит попадание влаги и преждевременный выход из строя.

При монтаже отопительной напольной системы своими руками стоит обратить внимание на такие нюансы:

  1. Пленочный пол можно укладывать с шагом около 5 см;
  2. Для того чтобы пол был максимально гладким, все соединения стоит утапливать в предварительно прорезанных выемках;
  3. Расстояние от стен и различной техники не должно быть менее 8 см;
  4. Выполняя разметку под инфракрасную пленку самостоятельно, стоит помнить о том, что перестановка мебели невозможна, так как установка тяжелых предметов приведет к плохой теплоотдаче и быстрой поломке;
  5. Нельзя допускать наложения пленки на пленку.

Как и любые электроремонтные работы, монтаж инфракрасного теплого пола требует соблюдения правил безопасности:

  • Системой инфракрасного обогрева нельзя пользоваться до тех пор, пока полностью не высохнет стяжка пола, обычно этот срок составляет около одного месяца;
  • Если на поверхность подобного пола попадает большое количество влаги, то его нельзя эксплуатировать до полного высыхания;

Если нет хотя бы элементарных знаний в электротехнике, то стоит пригласить для помощи человека, который в этом разбирается и сможет помочь.

С каждым годом популярность теплых полов возрастает и вместе с этим растет количество фирм-производителей, которые выпускают подобную продукцию. К выбору материала стоит подойти со всей ответственностью, от качества пленки будет зависеть не только тепло дома, но и его безопасность. Предпочтение стоит отдавать проверенным фирмам, которые смогут не только гарантировать качество своей продукции, но и рассказать обо всех тонкостях монтажа. При покупке инфракрасной пленки не стоит экономить и жадничать, так как это приведет к некачественному ремонту.

Преимущества и недостатки самостоятельного монтажа

Монтажные работы без помощи специалистов имеют как достоинства, так и недостатки. К плюсам самостоятельной установки можно отнести такие аспекты:

  1. Тщательное выполнение каждой операции в процессе установки – человек старается для себя и своей семьи;
  2. Получение опыта в таких работах, который может пригодиться даже для дополнительного заработка;
  3. Аккуратность монтажа – хозяин заинтересован, чтобы пыли и грязи было как можно меньше;
  4. Работы не нужно контролировать.

К недостаткам можно отнести лишь опасность при работе с электричеством, однако если домашний мастер умеет устанавливать элементарную розетку, то с этими работами он справится без проблем.

Люди, идущие в ногу со временем, стараются обустраивать свое жилище по последнему слову техники. Радиаторов центрального отопления чаще всего недостаточно для хорошего обогрева дома или квартиры и именно в таком случае оптимальным вариантом становится монтаж теплого пленочного пола. Устанавливать такую систему можно в уже отремонтированном помещении – это не создаст много грязи.

Обогрев всей площади жилья осуществляется равномерно, что позволяет достичь комфорта в самых удаленных уголках. Некоторые специалисты считают подобное излучение полезным для здоровья человека, поэтому его можно рекомендовать для людей разных возрастов.

Источник: http://remvizor.ru/poly/montazh-infrakrasnogo-teplogo-pola.html»

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм. Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры. Его с успехов применяют:

  • в жилом секторе;
  • в учебных заведениях;
  • в медицинских заведениях;
  • в оранжереях;
  • в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера. Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля. А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы. Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28 о С. Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м 2 , то необходимо выбирать пол мощностью 220Вт/м 2 , а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека. В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов. Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Этапы установки пленочного теплого пола следующие:

  1. Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
  2. Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
  3. Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

  1. Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

Оформление края отрезанной полосы

Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

  • Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

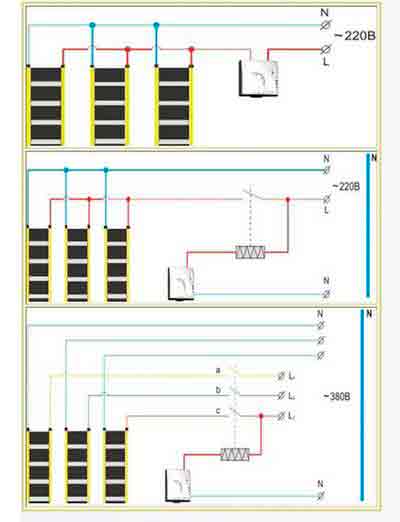

    Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

    Монтаж инфракрасной термопленки под различные напольные покрытия

    Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

    Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

    Установка инфракрасной пленки на потолок

    Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками. Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.
