Расширительные баки в системе водоснабжения

Содержание

.

Расширительные баки в системе водоснабжения

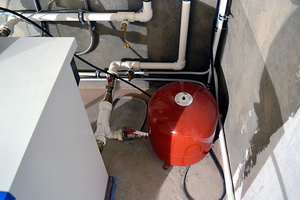

Расширительный бак — какова его роль в системе водоснабжения

Расширительный бак, являясь составной частью системы горячего водоснабжения, предназначается для приема излишка воды, возникающего в результате расширения жидкости вследствие нагревания.

Относится к вспомогательному типу оборудования. С его помощью обеспечивается стабилизация давления в системе и ее безопасность.

Данное оборудование особенно будучи купленным у авторизованных дилеров снимает с жильцов частного дома ряд проблем, делает жизнь комфортнее и приятнее.

Оборудование технически выполняет две функции:

  • компенсация расширения жидкости в системе для снижения давления в системе;
  • компенсация гидроударов из-за излишнего давления.

Для системы горячего водоснабжения используется два типа расширительных баков.

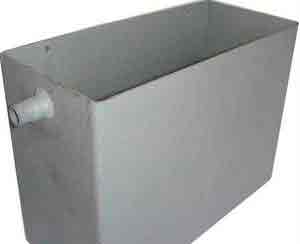

Оборудование открытого типа, которое соединяется при помощи резьбового соединителя и располагается в самой высокой точке системы.

Баки открытого типа почти не применяются из-за большого количества изъянов, которые существенно сказываются на безопасности системы горячего водоснабжения и ее работе:

  • не герметичность и возникающая из-за этого коррозия;
  • чрезмерно большие габариты;
  • не способность работать в условиях высокого давления системы;
  • уровень воды в баке зависит от ее объема в системе.

Второй типа вспомогательного оборудования – закрытый или мембранный расширительный бак. Сегодня он наиболее распространен.

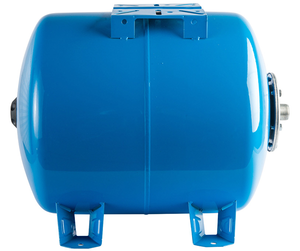

По способу подключения все баки условно делятся на две группы – вертикальные и горизонтальные. При выборе следует ориентироваться на параметры помещения. Технически правильный монтаж предполагает неукоснительное соблюдение следующих рекомендаций:

  • установка рекомендуется в месте, обеспечивающем легкий доступ для последующего обслуживания;
  • предусмотреть возможность демонтажа соединительного трубопровода с целью замены/ремонта оборудования;
  • диаметр водопровода должен быть равен диаметру патрубка;
  • во избежание электролитической коррозии устройство заземляется.

В целом для схемы подключения потребуется:

  • отключающий запорный кран – используется для осушения бака, а также проверки уровня давления;
  • дренажный кран – с его помощью из бака выливается вода;
  • манометр – позволяет контролировать давления в том месте, где подключен расширительный бак;
  • предохранительный клапан – защищает систему отопления от критического повышения давления.

В отличие от баков открытого типа, которые устанавливаются в верхней или пиковой точке системы водоснабжения, устройства закрытого типа можно монтировать практически в любом месте.

Исключение – врезка в непосредственной близости от насоса во избежание скачков в системе. Оптимальный вариант — расположение расширительного бака рядом с нагревательным элементом системы горячего водоснабжения.

Это оборудование представляет собой герметичную, закрытую, емкость. Соответственно, он не подвержен коррозии. Имеет форму овала или шара, полость разделена термостойкой мембраной из резины.

На мембранный бак возлагается ряд функций:

  • поддержание давление, когда насос отключен;
  • защита системы от гидравлического удара;
  • защита насосного оборудования;
  • сохранение некоторого объема воды под давлением.

Мембранные баки разделяются на два типа.

Сменная мембрана

Первый – со сменной мембраной. Эта деталь прибора может быть демонтирована через фланец. Еще особенностью бака является то, что в них исключается контакт с его внутренней частью.

Соответственно, снижается вероятность возникновения коррозии, продлевается срок использования. Производители предлагают как вертикальное, так и горизонтальное исполнение.

Выбрать подходящую модель можно по собственному усмотрению, основываясь на том, в каком месте будет устанавливаться оборудование. Удобство и личные эстетические предпочтения играют решающую роль при выборе формы расширительного бака мембранного типа.

На функциональности это никак не сказывается.

Второй тип – со стационарной диафрагмой. Соответственно, если деталь перестает выполнять свои функции, нарушается функционирование, весь бак подлежит замене.

Кроме того, из-за внутреннего устройства прибор подвержен коррозии.

Во избежание этого внутренняя часть покрывается специальной защитной краской.

Но даже в этом случае коррозия не исключается полностью.

В целом действия перед настройкой бака должны идти в такой последовательности:

  • отсоединение прибора от системы, также достаточно будет перекрыть кран;
  • сбросить давление в системе.

Последнее действие крайне важно для правильной настройки, поскольку давление системы может оказывать влияние на другие показатели.

Следующий шаг – монтаж бака в систему или же открытие запорная арматура, если она была установлена. Затем отвинчивается вентиль подпитки и устанавливается давление Рнач по такой формуле:

  • Pнач > или = P0 + 0,3 бара.
  • Зафиксировав и установив полученные данные, можно запускать воду. При этом важно считывать показания манометра относительно давления Ррасш. Последнее – повторное включение подпитки и доведение давления до Ркон. Его размер рассчитывается по формуле:
  • Pкон

Источник: http://greenologia.ru/eko-zhizn/sistemy/vodosnabzhenije/nasosy/rasshiritelnyj-bak.html»

Все, что нужно знать о расширительном баке для водоснабжения

Ставшая уже привычной для многих автономная система водоснабжения будет долгое время бесперебойно выполнять свои функции только тогда, когда в ее конструкции присутствует расширительный бак. Это достаточно простое многофункциональное устройство выпускается в различных модификациях. Чтобы правильно подобрать оборудование для своей системы, нужно точно представлять принцип его работы и разбираться в основных типах устройств.

Рассмотрим конструкцию прибора. Чаще всего это закрытое устройство мембранного типа. Резиновая мембрана делит емкость на две камеры. В первой находится воздух, во второй – вода. После активации насос начинает подавать жидкость в водяную камеру. Она наполняется и сжимает воздушную. Количество воздуха в баке уменьшается, а давление увеличивается. В тот момент, как оно достигнет заданной величины, насос отключается.

По мере того, как вода из бака расходуется на хозяйственные нужды, объем заполненной воздухом камеры увеличивается, и давление, соответственно, падает. По достижению им минимально допустимого значения, насос вновь запускается в работу. Цикл автоматически повторяется. Рабочий диапазон давления выбирает пользователь, настройки устройства предельно просты.

Бак может оснащаться манометром, что позволит следить за давлением в системе. Прибор выполняет несколько функций:

— Защищает насосное оборудование от быстрого износа, предотвращая частые включения/выключения устройства.
— Сохраняет определенное количество воды, что позволяет пользоваться водопроводом еще некоторое время после отключения электроэнергии.
— Защищает водопровод от гидроудара, который может возникнуть в случае попадания в трубопровод воздуха или при перепадах напряжения в электросети.

В продаже встречаются две разновидности расширительных баков. Первая – оборудование со стационарной диафрагмой, жестко закрепленной внутри резервуара. Это существенно упрощает конструкцию устройства и удешевляет его производство. Но при этом жестко закрепленная диафрагма имеет и недостатки. Прежде всего, содержащаяся в водной камере жидкость контактирует со стенками бака. Это может привести к быстрой коррозии емкости. Несмотря на то, что внутренняя поверхность прибора покрывается специальным защитным составом, именно ржавчина становится причиной выхода устройства из строя.

Еще один минус – отсутствие возможности при необходимости заменить мембрану. Как только она испортится, прибор придется заменить.

Надо признать, что срок эксплуатации этой разновидности приборов невелик. Более долговечны и надежны расширительные баки со сменной диафрагмой. Отслуживший свое элемент легко меняется на новый через специальный фланец, который располагается на корпусе прибора. Немного иначе все происходит с крупногабаритными устройствами. Мембраны таких баков дополнительно закрепляются к ниппелю задней частью, что нужно обязательно учитывать при смене диафрагмы.

Выгодной особенностью баков со сменной мембраной является то, что вода заливается внутрь резиновой диафрагмы. Таким образом, ее контакт со стенками бака невозможен, что надежно защищает их от коррозии. Помимо этого, в воду не могут попасть загрязнения, и она остается чистой. Таким образом, срок службы мембранных баков такого типа намного дольше, но и стоимость выше. Обе модификации производятся в горизонтальном и вертикальном исполнении.

Основная характеристика мембранного бака, которая определяет выбор устройства,- это его объем. В среднем он может варьироваться от 20 до 100 л. Главное правило: вместимости прибора должно быть достаточно для удовлетворения всех хозяйственных нужд владельца дома. Поэтому при определении объема мембранного бака обязательно учитываются следующие факторы:

— Число водоразборных точек. При этом считаются не только краны и душевые лейки, но и использующие воду бытовые приборы, такие как стиральная или посудомоечная машины.
— Количество жильцов, которые будут пользоваться водопроводом.
— Предельно допустимое производителем число пусков и остановок насоса за час.
— Вероятность одновременной работы сразу нескольких водоразборных точек.

Подбирая нужный объем мембранного бака, нужно учесть еще несколько моментов. Чем меньше емкость, тем чаще внутри системы будут возникать скачки давления. Помимо этого насосное оборудование будет включаться/выключаться намного чаще, чем при работе с крупным резервуаром. Поэтому при прочих равных условиях стоит по возможности выбирать расширительный бак большего объема.

Если в процессе эксплуатации выяснилось, что емкость мала, можно установить дополнительный бак. При этом никакие демонтажные работы не понадобятся, новый прибор устанавливается рядом с действующим. После его монтажа размер емкости будет определяться как совокупный объем обоих резервуаров. При покупке не стоит пытаться максимально сэкономить, лучше приобрести качественный прибор от заслуживающего доверия производителя.

Если выбрана модель со сменной диафрагмой, стоит поинтересоваться стоимостью расходников. Некоторые не самые добросовестные производители предлагают их за явно завышенную цену, что очень невыгодно.

Источник: http://econet.ru/articles/143773-vse-chto-nuzhno-znat-o-rasshiritelnom-bake-dlya-vodosnabzheniya»

Расширительный бак для холодной воды – что из себя представляет и каковы его функции?

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Функции расширительных баков для холодной воды

Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства.

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости – 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Р асширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем – 100 литров или менее, на две полости – одна из них будет заполнена водой, а вторая – воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе водоснабжения частного дома или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

  1. Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
  2. Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
  3. Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — накопительный бак для водоснабжения) .
  4. Максимальное снижение износа системы водоснабжения частного дома.
  5. Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
  6. Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Основных разновидностей этих емкостей – две.

Виды расширительный баков для холодной воды

  • Расширительный бак со сменной мембраной. Как становится понятно из названия, основной характерной особенностью является проведение замены мембраны, что дает определенные преимущества. Ее выемка осуществляется посредством специального фланца, закрепленного несколькими болтами. Есть некоторый нюанс — в устройствах, рассчитанных на большой объем с целью стабилизации мембраны проводят ее закрепление к ниппелю. Кроме того, жидкость, которая наполняет бак, присутствует внутри мембраны и не происходит ее взаимодействия с внутренней стороной устройства – в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, благодаря этой особенности, баки со сменной мембраной функционируют намного дольше. Следует отметить, что такие устройства делают и в горизонтальном, и в вертикальном исполнении.
  • Накопительный бак , оснащенный стационарной диафрагмой. Естественно, подобного рода модели уступают вышеприведенным устройствам по ряду параметров. Во-первых, из-за того, что происходит контакт воды непосредственно с внутренней стенкой бака, происходит коррозия металла и загрязнение воды. Мембрана, если выйдет из строя, замене не подлежит – накопительный бак придется покупать новый (разница в цене весьма ощутима). Некоторые модели покрываются изнутри специальными влагостойкими красками, однако они не дают вообще никакой защиты. Также есть горизонтальный и вертикальный тип прибора.

Каким образом следует осуществлять грамотный выбор расширительного бака?

Ни смотря не на что, главенствующая техническая характеристика при выборе расширительного бака – это его объем. А уже потребность в определенной величине объема продиктована множеством самых разнообразных условий:

  1. Сколько людей должна обеспечить водой система?

Из чего можно выбрать расширительные баки

Приблизительные цифры, приведенные ведущими специалистами в качестве примера:

В обеспечении водой нуждается самая обычная среднестатистическая семья, в состав которой входит не более трех человек, производительность насоса не превышает 2куб. м/ч, то наиболее разумным выбором будет приобретение расширительного бака емкостью от 20 до 24 литров. При увеличении числа потребителей до восьми человек, стоит приобрести устройство объемом на менее 50 литров. Потребителей больше десяти – нужен накопительный бак не менее 100 литров. Это наиболее оптимальные величины – и не много, и не мало. В том случае, если же вы сомневаетесь – лучше взять с запасом, чуть больше – это уж точно никак не повредит вашей автономной системе водообеспечения.

Важно! При выборе расширительного бака необходимо учитывать необходимость наличия резервуара, для хранения определенного количества воды.

Запомните самое главное: система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с ремонтом системы водоснабжения, которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).
В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Советы касательно размещения расширительного бака:

Где должен быть установлен расширительный бак

  1. Обеспечение беспрепятственного доступа. Слишком уж это важное устройство, чтобы про него попросту забыть.
  2. 2. Следует проследить за тем, чтобы диаметр водопровода, который будет присоединен к баку, был не меньше, чем диаметр патрубка.
  3. Во избежание возникновения электрохимической коррозии необходимо произвести заземление прибора. Перед тем, как вы это соберетесь делать – обязательно посоветуйтесь с электриком.

Расширительный бак – это обязательный компонент, который входит в состав полностью автономной системы водоснабжения. На него возлагается большое количество задач: обеспечение должного уровня давления, протекция от преждевременного износа и сбережение некоторого запаса жидкости. Следует отметить, что все эти задачи будут выполнены только при том условии, что устройство правильно выбрано и корректно подключено. Именно по этой причине не стоит заниматься самостоятельным монтажом автономной системы водоснабжения – намного разумнее эту работу поручит профессионалам.

Источник: http://prokommunikacii.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-holodnoj-vody.html»

Гидроаккумулятор для систем водоснабжения: устройство, подбор и монтаж; как установить бак расширительный для водоснабжения?

Давление в системе водоснабжения должно обеспечивать достаточную степень напора воды в водоразборных устройствах. Струя воды не должна быть слишком слабой, но в то же время максимальное давление не должно превышать 6 бар (атмосфер). В противном случае могут не выдержать соединения и начнутся протечки. Для холодного водоснабжения достаточно избыточного давления 0,5 бар, а для горячего 0,7.

Однако в системах водоснабжения загородных домах возможны перепады давления. Для поддержания этого важного параметра используются различные устройства от простейшего накопительного бака до станции автоматического водоснабжения с гидроаккумулятором. Выбор системы осуществляется исходя из нескольких факторов: расчетного потребления воды, давления в системе водоснабжения, к которой подключен дом и высоты здания.

Гидроаккумуляторы для водоснабжения: как подобрать и установить устройство

Все вышеназванные параметры необходимы при расчете гидроаккумулятора для водоснабжения. Обычно они рассчитаны для создания избыточного давления до 4 – 6 бар. Выше было указано необходимое давление в гидроаккумуляторе системы водоснабжения (холодное – 0,5 бар, горячее – 0,7 бар). Однако надо учитывать и высоту дома, особенно при наличии верхних этажей. В этом случае к исходному параметру следует добавить давление необходимое для подъема водяного столба на требуемую высоту. На каждый метр высоты подъема прибавляют дополнительно 0,1 бар.

Как правило, для работы достаточно гидроаккумулятора обеспечивающего избыточное давление до 1,5 бар. Зачем же тогда используют устройства с большим рабочим давлением? Это делается на случай отключения электроэнергии, что так же может происходить за городом. В этом случае избыточное давление в 4 – 6 бар позволит некоторое время обеспечить нормальное водоснабжение при отключениях электроэнергии, либо даст возможность перейти на автономное электроснабжение.

Принцип действия и устройство гидроаккумулятора для систем водоснабжения достаточно простое. Гидроаккумулятор – это бак с установленной внутри резиновой мембраной грушевидной формы. Из-за наличия этого элемента такой бак еще называют мембранным. Резиновая мембрана разделяет бак на две части, в одной находится вода, а во второй воздух. При падении давления включается насос, а при достижении максимума выключается. Обычно разница между минимумом и максимумом составляет 1,0 – 1,2 бара. Для того чтобы избежать возникновений гидроударов, в такой системе устанавливают редукторы.

Подбор гидроаккумулятора для водоснабжения осуществляется не только по создаваемому им избыточному давлению, но и по объему. Объем бака рассчитывается, исходя из суммарного объема водопотребления в час, деленного на четыре. Например, при расходе за час 100 литров воды объем мембранного бака составляет 25 литров.

Бак накопительный для водоснабжения: инструкция, монтаж и оптимальное давление

Для регулирования давления используются и другие емкости. В частности в системе горячего водоснабжения применяют расширительные баки. Их назначение – компенсация изменения давления при изменении температуры горячей воды. Имеется два типа расширительных емкостей: открытого и закрытого типа. Открытые сообщаются с атмосферой, а в закрытых системах поддерживается постоянное давление в расширительном баке водоснабжения.

Многие дачники предпочитают не устанавливать дорогой гидроаккумулятор, а ограничиваются более простой и дешевой системой водоснабжения с накопительным баком. Ее преимущество в простотой установке и эксплуатации. При желании такую систему можно создать самостоятельно, используя для этого насос для перекачки воды, емкость подходящего объема, трубы или шланги и простейшую систему управления.

Принцип работы такой системы такой же, как и у водонапорной башни. Накопительный бак для водоснабжения устанавливается на расчетной высоте. Как правило, высота установки определяется высотой здания. Для создания давления в 0,5 – 0,7 бар емкость должна находиться на высоте 5 – 7 метров соответственно. Если данное требование обеспечить невозможно, то установку производят в отдельном сооружении, или применяют дополнительные насосы для поддержания в системе рабочего давления.

Читайте больше о гидроаккумуляторах для водоснабжения

Как правильно гидроаккумуляторы для водоснабжения подключить к насосу?

К погружному насосу гидроаккумулятор для систем водоснабжения подсоединяется в общую схему после насоса. Цель – обеспечить накопление требуемого объема воды, что поможет снизить частоту срабатываний на вкл/выкл до минимума. Глубинный насос чувствителен к частым пускам, 5-20 вкл/час, исходя их этого подбирается объем аккумулирующей емкости.

Если система водоснабжения с накопительным водонагревателем, то гидроаккумулятор устанавливается до нагревателя. Предназначен для компенсации температурных расширений воды. Принцип действия — чем больший объем воды подогревается и выше рабочее давление в купе с температурой, тем больше должен быть бачок гидроаккумулятора.

Гидроаккумуляторы для водоснабжения монтируются на входе насоса повысительного типа. Важную роль отводится демпферу, задача –в момент запуска насоса для внешнего водоснабжения сгладить падение давления. Объем емкости зависит от дельты напора, берется во внимание мах и мin показатели перед насосом и его мощность.

Какого типа бывают баки для систем водоснабжения загородного дома?

Провести водопровод в загородный дом — целая наука, здесь надо учесть каждую мелочь. Расширительные и накопительные бачки являются неотъемлемой частью всей схемы.

Расширительный бак для водоснабжения обязателен в цепи отопления, повысительной системы водоснабжения, и схеме пожаротушения. Бывают 2 типов:

  • Открытый – бак, на дне которого устанавливается соединение с трубой, ведущей к системе отопления. Чем выше t о С воды, тем больше должен быть объем емкости. Размещают в самой верхней точке системы.
  • Закрытый (мембранный), герметичен, в отличие от открытого. По сути, капсула, разделенная мембраной на камеры: воздушную, где устанавливают клапан для стравливания воздуха, и жидкую.

Сейчас более актуален накопительный бак для воды. Выбор обусловлен тем, что система работает еще некоторое время, даже если выключат электроэнергию или сгорит насос. Бак нужного объема закапывается в земле и в него устанавливают гидроаккумулятор, что и обеспечивает беспрерывную подачу воды.

Давление в системе водоснабжения – важная характеристика, для правильной работы водопровода, от которой зависит напор воды, вне зависимости от того, сколькими точками пользуются одномоментно.

Существуют нормативы СНиП, которые должны быть при входе:

  • холодная вода – от 0,3 до 6 атм.;
  • горячая вода – от 0,3 до 4,5 атм.

Давление холодного потока выше горячего, это обусловлено коэффициентом теплорасширения. Замеры проводят при 2 открытых кранах, чтобы узнать динамическое давление. При min значении приборы, рассчитанные на максимум, перестанут функционировать, поэтому если планируется потребление воды больше нормы, необходимо установить приборы, повышающие давление: гидроаккумулятор или насос. Здесь важно правильно рассчитать объем гидробака, и отрегулировать давление в гидроаккумуляторе, оптимальным считается перепад от 1,0 до 1,5 атмосфер, от больших перепадов мембрана быстро придет в негодность.

Какие существуют правила для установки гидроаккумулятора?

Типовая инструкция четко регламентирует, как установить гидроаккумулятор, соответствии с ней необходимо соблюдать следующие этапы монтажа:

  1. С использованием поверхностного насоса:
  • Прежде всего, в пустой мембране, со стороны ниппеля измеряется давление, которое по норме должно быть меньше, чем min давление в аккумуляторе на 0,5 – 1 атм.
  • Бак монтируется к фланцевому штуцеру на 5 выходов: 1 – подклячается напорная трубка от насоса, 2 – патрубок водопровода, 3 – реле давления, 4 — манометр, 5 — уже занят штуцером гидроемкости.
  1. Установка гидроаккумулятора в систему с погружным насосом: на поверхность от насоса выводится напорный шланг, который подключают к реле, с помощью коллектора, на 5 разъемов: 2 шт. — поток отводят на гидробак, движение на участке двустороннее, 3-й — от коллектора патрубком соединяют с водопроводом, 4-й – с насосом.

В системе обязательно устанавливается предохранительный клапан на трубопроводе, а по ходу движения воды до гидробака устанавливается обратный клапан.

Чем отличаются мембранные и баллонные гидроаккумуляторы?

Существуют баллонные и мембранные баки, по сути это стальные сосуды с резиновой вставкой внутри. Бак оснащен клапаном с предохранительной пластмассовой крышкой. К системе подсоединяется с помощью стального фланца.

Баллонные гидроаккумулятор — бак, внутри которого находится каучуковый эластичный баллон, пространство вокруг него под давлением заполняется воздухом, в баллон так же под давлением, попадает вода. Когда давление воздуха вокруг баллона увеличивается, вода начинает подниматься и попадает в водопровод.

Мембранный бак для водоснабжения внутри разделен на 2 части резиновой перемычкой: в одной — вода, в другой – воздух. Сжатый воздух выдавливает воду.

Баллонные гидроаккумуляторы считаются практичнее и долговечнее мембранных.

Есть ли принципиальные различия при монтаже гидроаккумулятора и расширительного бака?

Хоть эти две системы и имеют разный принцип работы, монтаж гидроаккумулятора для систем водоснабжения незначительно отличается от установки расширительного бака. Гидроаккумулирующая емкость нагружается быстрее, нужно уделить особое внимания герметичности соединений, расширительный же бачок находится в самой высокой точке дома, обычно на чердаке, его необходимо надежно закрепить по месту.

Выполняя монтаж гидроаккумулятора, которые работают постоянно, с динамической нагрузкой, важно соблюсти следующие рекомендации:

  • предусмотреть большой запас прочности бака;
  • чтобы уменьшить вибрацию и шум, гидроемкость следует закрепить через каучуковые уплотнители;
  • так как вибрация переходит и на другие участки водопровода, гидроаккумулятор к остальному оборудованию лучше подключать через гибкую трубу, оснащенную амортизирующими прокладками;
  • при первом пуске следует удалить воздух из мембраны и медленно наполнять бак, чтобы не порвать перемычку;

Источник: http://gidpostroyki.ru/instrument-i-oborudovanie/gidroakkumulyator-dlya-sistem-vodosnabzheniya-ustrojstvo-podbor-i-montazh-kak-ustanovit-bak-rasshiritelnyj-dlya-vodosnabzheniya.html»

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Обычно системе водоснабжения частного дома состоит из:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Источник: http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora»

Устройство и принцип работы мембранного бака для автономного водоснабжения

Мембранные расширительные баки нашли применение как компенсаторы давления в водопроводе.

В настоящее время, теплоснабжение, где вода движется под действием силы тяжести, заменяются на коммуникации с принудительным движением теплоносителя.

Компенсирующее устройство потребуется при монтаже автономного водопровода или при разводке горячего водоснабжения.

Большое количество моделей усложняет выбор, который делают на основании знаний принципов работы, технических характеристик устройства и коммуникаций.

Несмотря на небольшие конструктивные различия моделей, применяемых в водоснабжении и отоплении, функционируют устройства по одному физическому принципу.

В общем случае, конструкция бака состоит из герметичного стального корпуса и резиновой мембраны.

«Груши» разделяют на два типа:

  • диафрагма, которая разделяет емкость пополам;
  • резиновая емкость, закрепленная на входном патрубке.

ВАЖНО!
Модели первого типа не имеют возможности для замены мембраны. При неполадках меняют устройство.

Замена «груши» осуществляется легко. Для этого, необходимо раскрутить фланец входного отверстия (про устройства для крепления сантехнической арматуры и трубопроводов написано здесь).

В отопительной системе используются модели, в которых теплоноситель контактирует с металлическим корпусом.

Устройства для водоснабжения изолируют воду от стальных стенок. Такие модели рекомендуются в качестве небольших пластиковых резервуаров для воды.

Контакт жидкости с металлом корпуса является различием в баках двух типов.

А что вы знаете про септики Танк, отзывы о которых опубликованы на странице под ссылкой? Прочитайте полезную статью перед тем, как принять решение о покупке и установке оборудования в частном доме.

Ответ на вопрос, что лучше септик Астра или Топас, написан на этой странице.

Второе отличие в материале мембраны:

  • пищевая резина;
  • термически стойкая резина.

«Груши» для отопительных расширителей приспособлены к более агрессивной среде с высокой температурой.

Работа устройства построена на разнице давления по сторонам мембраны. С одной стороны мембрана ограничивает поступающую внутрь бачка жидкость.

Объем воды зависит от давления воздуха с противоположной стороны «груши». Давление воды регулируется количеством воздуха, изменить которое можно с помощью золотника (про регулирующую арматуру для трубопроводов прочитайте здесь).

При понижении температуры или уменьшении давления воды в «груше» воздух выталкивает жидкость в трубопровод.

Придя в магазин, помним о том, что расширители разделяются по использованию в отоплении или водоснабжении.

Часто, различить модели внешне, невозможно, устройство даже красятся в один цвет, как правило, в красный.

Различия в свойствах мембраны может привести к авариям, если установить модель, которая не подходит по характеристикам.

Обращайте внимание на характеристики прибора, которые указаны на шильдике.

На табличке располагаются данные о характеристиках устройства.

Если указано, что давление 10 бар, температура +70 градусов, то модель предназначена для трубопроводов с холодной водой.

Следующее, на что нужно обратить внимание – это объем стальной емкости, которая определяется так:

  • объем моделей для отопления должен равняться 10 процентам от количества теплоносителя, который используется в трубопроводе. Такой расчет позволит установить расширитель с небольшим запасом;

А знаете ли вы, как построить пруд на даче своими руками? Схемы, фото, видео и пошаговая инструкция опубликованы в полезной статье.

Как сделать труборез своими руками, прочитайте здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/truborezy.html написано про труборез ручной для стальных труб большого диаметра.

  • для ХВС устройство подбирается, исходя из параметров насоса, который не должен производить больше 50 циклов включения/отключения в час. Консультант в магазине подскажет точный параметр расширителя. Про прямой цанговый фитинг прочитайте здесь;
  • бак для бойлера подбирается исходя из 10 процентов объема водонагревателя.
  • ВАЖНО! Для бойлера устанавливают расширитель, применяемый в холодном водоснабжении.

    Правильная установка расширителя повлияет на эксплуатацию коммуникаций и время службы самого устройства.

    В первую очередь, закрепляют бачок на стене или полу в положении, которое указано в инструкции производителя.

    Следующий шаг – установка запорной арматуры в месте присоединения бака к магистрали (возможно, понадобится купить цепной труборез для домашнего использования).

    Это поможет провести обслуживание, ремонт или замену мембранного бака.

    Вода из расширителя сливается через специальный штуцер, который устанавливают в промежутке между емкостью и арматурой.

    Это позволит слить жидкость до начала демонтажа прибора (цена клуппа для нарезки трубной резьбы указана здесь).

    Если производитель не указал ориентацию расширителя, то устройство закрепляется входным отверстием вниз.

    Вертикальное положение позволяет продолжать работу при повреждении мембраны. Воздух, расположенный сверху, продолжит давить на жидкость, не попадая в трубопровод.

    Установка бачка возможна, как на прямую ветку, так и на обратку. Это касается отопления на основе газовых или жидкостных котлов.

    В системах с котлами на твердом топливе расширитель устанавливают на обратке. Настройку гидроаккумулятора для отопления осуществляют при помощи золотника, расположенного сверху.

    После монтажа мембранного бака систему заполняют теплоносителем, периодически стравливая воздух.

    Необходимо, замерить давление воды на выходе из котла и сравнить с давлением в расширителе.

    Параметры бачка должны быть на 0,2-0,3 бар ниже, чем в трубопроводе.

    При больших и меньших значениях закачивают или стравливают воздух через золотник.

    Гидроаккумулятор для водоснабжения ориентируется в помещении, в зависимости от удобства расположения.

    Направленность патрубка вниз значения не имеет.

    Перед накопителем устанавливают устройство слива и запорную арматуру в виде шарового крана (ремонт).

    Расширитель для холодной воды настраивается иначе, чем для отопления.

    Давление в системе создается насосом, для которого устанавливаю порог включения и отключения (про ремонт реле давления насосной станции своими руками написано здесь).

    Исходя из характеристик насоса, в бачке устанавливают давление на 0,2 бар ниже, чем порог насосного оборудования.

    Это позволит избежать вероятности гидроудара.

    При установке бачка на линию горячей воды устанавливают давление на 0,2 бар выше, чем верхний порог станции. Такое значение позволит воде не застаиваться в трубах.

    Простая на первый взгляд конструкция потребует знаний, опыта и аккуратности при монтаже. Расширитель выполняет значимую роль в трубопроводах автономного, замкнутого типа.

    От качества установки зависит срок эксплуатации бачка и коммуникаций в целом.

    Для чего нужен мембранный бак в системе автономного водоснабжения частного дома, узнаете во время просмотра видеоролика.

    Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

    Источник: http://ru-canalizator.com/vodosnabzhenie/avtonomnoe/membrannyj-bak.html»

    Разница между гидроаккумулятором для отопления и водоснабжения

    На протяжении долгого периода широко распространены так называемые гидроаккумуляторы в водоснабжении. В профессиональной среде еще иначе принято называть мембранными баками. Поразительно, но большинство рядовых потребителей не подозревают о том, что в системах водоснабжения/отопления используются разные баки, точнее разновидности. В связи с этим назрел логичный вопрос, какова разница?

    Расширительные баки, работающие в системах отопления: что это такое?

    Часто можно услышать при продаже, что единственное отличие кроется в расцветке бака. Например, красные это расширительный бак для отопительных систем, а, соответственно, синие это гидроаккумуляторы, применяемые в водоснабжении. Это в корне неверный и неполный ответ! Дифференциация кроется совершенно в другом, хотя, на самом деле, цвет также стоит учитывать.

    Начнем с определения, у гидроаккумулятора для отопления (впрочем, его фактически неправильно даже называть гидроаккумулятором) есть другое название «расширительный бак»! Отталкиваясь от него, можно сделать вывод, что его активно используют для решения следующих задач по отношению к воде после ее нагрева:

    • Сглаживание.
    • Компенсация расширения.

    Котел способствует расширению жидкости в нем, являющейся теплоносителем. На практике в рамках каждого нагрева, допустим, на 10 С происходит увеличение жидкости где-то на 0,3%. Логично предположить, что, если нагрев достигнет уровня, допустим, в 70 С, то изначальный объем носителя тепла также поднимается до 3%.

    Нужно понимать, что жидкость почти не сжимается, и, коли система по каким-то причинам не располагает запасным местом для излишков жидкости, разрыва отопительной системы будет сложно избежать. Именно для решения подобной задачи во избежание взрывов применяются повсеместно расширительные баки. В продаже и на практике можно встретить 2 их вида: как горизонтальные, так и вертикальные.

    Предлагаем рассмотреть баки водоснабжения «под микроскопом»

    Перейдем ко второму пункту, а именно к гидроаккумуляторам, другими словами, к бакам для питьевой воды. Довольно часто специалисты называют их гидроаккумуляторами для водоснабжения. Какова сфера их применения и ее нюансы?

    1. Во-первых, для обеспечения должных запасов воды и соответствующего напора на должном уровне. Именно гидроаккумулятору стоит сказать «Спасибо» за включение насоса не в тех ситуациях, когда кто-то просто желает набрать стакан с водой, а лишь при падении уровня давления ниже нормы. Без всяких сомнений, именно это позволяет существенно увеличить срок эксплуатации насоса. Плюс, при покупке гидроаккумулятора разного объема (например, 100, 200, 300 л и так далее) можно достигнуть запаса воды, что никогда не является лишним.

    2. Во-вторых, именно гидроаккумулятор призван обеспечивать достойный уровень защиты системы от гидроударов. Последние способны появляться в том случае, если достаточно резко произвести включение/выключение насоса, крана. В итоге, гидроудар это реальный риск прорыва трубопровода, что снижает длительность эксплуатации арматуры.

    Источник: http://alfatep.ru/article/rasshiritelnye_baki_i_emkosti/raznica-mezhdu-gidroakkumulyatorom-dlya-otopleniya-i-vodosnabzheniya/»

    Мембранный расширительный бак для водоснабжения: особенности конструкции и применения

    Мембранный расширительный бак для водоснабжения используется для поддержания стабильного давления в системе, для компенсации гидравлических ударов, а также выполняют роль гидроаккумулятора. Применение расширительных баков получило наибольшего распространения в системах автономного водообеспечения.

    Мембранные расширительные баки устанавливаются в систему водоснабжения после насосного оборудования, подающего воду из колодца или скважины. Регуляция давления в системе осуществляется электромеханическим реле, управляющего включением и отключением насоса при достижении определённых значений давления в системе.

    Конструкция расширительных баков для водоснабжения

    Мембранный расширительный бак для водоснабжения имеет в своей конструкции следующие элементы:

    • герметичный корпус из стали с полимерным покрытием или из нержавеющей стали;
    • мембрана диафрагменного или баллонного типа;
    • патрубок для подключения бака к системе водоснабжения;
    • золотник для подкачки воздуха в воздушную камеру при падении в ней давления.

    Мембрана в расширительных баках применяется двух типов: межфланцевая диафрагма или баллонная мембрана. Последняя является съёмной и может быть заменена при её повреждении, что делает расширительные баки с баллонной мембраной наиболее оптимальными для применения.

    Основной параметр при выборе расширительного мембранного бака для водоснабжения – объем, который варьируется в пределах 8-100 литров. Выбор объёма бака должен основываться на потреблении пользователями и оборудованием воды. Чем больше объём гидроаккумулятора, тем реже будет цикл работы насоса, что напрямую скажется на его долговечности. Также расширительный бак в системе водоснабжения сможет обеспечить Вас определённым количеством воды при отключении электроэнергии или выходе из строя насоса.

    Чтобы выбор объёма бака не вызвал у Вас сложностей, ориентируйтесь на количество жильцов и производительность насоса: при менее трёх пользователях и производительностью насоса менее двух куб.м./час достаточно будет бака объёмом 20-25 литров, для 4-8 пользователей и насоса с производительностью 2-3,5 куб.м./час следует купить расширительный бак для воды на 50 литров, при большем количестве пользователей и производительности насосного оборудования выбирайте бак на 100 литров.

    Купить мембранный расширительный бак для водоснабжения от компании Reflex Вы можете в интернет-магазине сантехники в Москве «СанКомф», а также подобрать при необходимости другие элементы сантехники для монтажа и обслуживания водопроводной магистрали.

    Источник: http://www.sancomf.ru/membrannyj-rasshiritelnyj-bak-dlja-vodosnabzhenija/»

    Расширительный бак для водоснабжения – основа эффективной работы отопительной системы

    В холодное время года, когда за окном холод и сырость, когда хочется уюта и тепла, особенно важно иметь хорошую систему отопления и водоснабжения. А для того чтобы не возникали перебои в их работе, стоит заранее уделить внимание такому важному элементу, как расширительный бак для водоснабжения. Именно от его технического состояния зависит надежность и долговечность этих жизнеобеспечивающих систем.

    Расширительные бачки являются неотъемлемыми атрибутами систем водоснабжения, систем отопления, а так же систем пожаротушения. Различают их два основных типа:

    • Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.
    • Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

    Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

    [include id=»1″ title=»Реклама в тексте»]

    Кроме того, его выбор должен базироваться на строгом соответствии предельно допустимым границам диапазона давлений в отопительной системе.

    Необходимо знать, что завышение заявленного объема расширительного бачка на его эксплуатационные параметры, а так же на функционирование отопительной системы в целом абсолютно не влияет. И наконец, при выборе стоит произвести расчет расширительного бака с учетом того, что теплоносителю отводится ограниченный объем внутри бака. А указанное начальное избыточное и максимально допустимое значения давлений с учетом соответствующих каждому из них коэффициентов определяют самую большую часть общего объема расширительного бака, отведенную под теплоноситель.

    Важно знать! Эксплуатация бака, характеризующегося заниженным объемом воды, неизменно повлечет негативные последствия. Очевидно, что его использование в момент максимальных тепловых нагрузок, то есть тогда, когда давление в системе приближается к предельно допустимым величинам, приведет к протеканию теплоносителя в местах резьбовых соединений бака или же к образованию трещин. Расширительный бак для отопления, используемый при функционировании системы при малых тепловых нагрузках, будет являться причиной уменьшения давления в системе, и как следствие уменьшения объема теплоносителя. В результате атмосферный воздух просачивается внутрь емкости.

    Обычно баки мембранного типа производятся с несъемной мембраной, которая жестко крепится к сечению бака. Внешняя поверхность емкости покрывается эмалью красного цвета, а внутренняя полость, непосредственно контактирующая с рабочей средой, то есть теплоносителем – специальной влагостойкой краской.

    Стоит обратить внимание! К сожалению, не существует универсального материала для изготовления мембран. Но все же в процессе выбора бака стоит обратить внимание на вид и качество мембраны.

    Любая мембрана имеет такие рабочие характеристики:

    • диапазон рабочих температур;
    • санитарно-гигиенические требования;
    • долговечность;
    • динамичность работы системы;
    • устойчивость к диффузии воды.

    Если проанализировать принцип работы расширительного бака, относящегося к мембранному типу, то он заключается в следующем: нагретый в замкнутом контуре теплоноситель расширяется, когда прирост объема достигает емкости бака, мембрана растягивается, тем самым уменьшая долю воздушного пространства аналогично поршню (то есть воздух сжимается). В этот период давление в емкости расширительного бака, а соответственно и во всей системе увеличивается. Когда же температура воды снижается, ее объем в отопительной системе уменьшается. Кроме того, снижается и давление, поэтому принятая ранее вода посредством сжатого воздуха выталкивается назад в систему.

    Важно знать! Перед тем как установить расширительный бак в собственном жилище, еще на стадии подбора необходимо удостовериться в наличии сертификата качества, а в некоторых случаях и сертификата безопасности. Именно в таком случае можно быть уверенным, что выбранный элемент отопительной системы будет надежным и функциональным.

    Если происходит незначительная утечка жидкости, то давление и в системе, и в расширительном бачке падает, и сжатый воздух выдавливает резервный объем воды, таким образом происходит подпитка системы отопления. Начальный этап эксплуатации отопительной системы предполагает обстоятельства, при котором давление теплоносителя будет в определенной мере большим, чем гидростатическое давление системы. По этой причине жидкостная камера расширительного бака принимает теплоноситель в том количестве, которое соответствует эксплуатационным потерям. При увеличении объема жидкостной камеры емкости уменьшается объем и увеличивается давление в воздушной камере бака. Таким образом, установившееся давление является начальным эксплуатационным давлением отопительной системы.

    Безусловно, монтаж расширительного бака предполагает наличие профессионально составленного проекта, а так же инструкции по установке.

    [include id=»2″ title=»Реклама в тексте»]

    Изначально бак поставляется с газом, заполняющим весь внутренний объем и находящимся под избыточным давлением. Непосредственно перед выполнением монтажных работ бак заряжается на давление, величина которого предварительно рассчитана.

    Установка расширительного бака сопровождается следующими особенностями:

    1. Емкость, объем которой превышает 500 л, может не пройти в стандартный дверной проем.
    2. Недопустима установка обратных клапанов и фильтров на ответвлении, соединяющем расширительный бак и систему отопления.
    3. Подключение расширительного бака должно производиться с учетом дальнейшего обслуживания. А это требует установки запорной арматуры на ответвлении к баку, причем таким образом, чтобы исключить случайное закрытие.
    4. Участок трубопровода: отключающий кран-патрубок бака должен быть оснащен дренажным краном.
    5. В непосредственной близости с местом монтажа схема подключения расширительного бака должна предполагать установку манометра и предохранительного клапана.

    Схемы подключения расширительных баков для водоснабжения ↑

    Видео: как подключить расширительный бак к системе водоснабжения ↑

    Расширительные баки для систем отопления обычно подразумевают тепловую мощность до 6 МВт. Если же подразумевается эксплуатация отопительных систем большей мощности, то по причине постоянных утечек воды требуется обеспечение круглосуточной бесперебойной работы подпиточных насосов.

    Источник: http://strmnt.com/dom/comm/d-heating/rasshiritelnyj-bak-dlya-vodosnabzheniya.html»

    Расширительный бак для водоснабжения: для чего нужен, принцип работы

    Системы водоснабжения и отопления частных коттеджей на данный момент являются полностью автоматизированными. Стоит лишь располагать минимумом оборудования и разумно использовать физические законы – и частный дом будет не менее комфортабелен, чем городская квартира. А благодаря современным гидроаккумуляторам хозяин дома приложит минимум усилий. Сейчас есть возможность рассмотреть расширительные баки подачи воды с разных сторон, обсудив принцип работы, схему работы, тип данных устройств, преимущества и недостатки оборудования.

    Гидроаккумуляторы представляет собой устройства, которые нужны для бесперебойной работы отопительных систем. Они защищают от резких и непредвиденных перепадов давления теплоносителя внутри системы. Также обеспечивается защита от гидроударов. Каждой системе водоснабжения необходимо подбирать свой бак, исходя из параметров.

    Данные устройства используются для отвода излишка воды. Затем осуществляется ее охлаждение и возврат в систему. Описываемые устройства должны быть достаточно устойчивыми к повышенным давлениям внутри системы, а также не подвергаться воздействию коррозии.

    Главная задача гидроаккумуляторов – обеспечение оптимального давления теплоносителя. Чтобы достичь этого, его оборудуют компенсатором, который распределяет нагрузку на коммуникации, радиаторы, насос, котел. Водой пользуются как в технических, так и в пищевых целях. Поэтому бак с внутренней стороны выполнен из специального материала, который никак не влияет на ее вкусовые качества. Гидроаккумуляторы должны быть выполнены в строгом соответствии с санитарно-техническими требованиями и иметь сертификат качества.

    Расширительный бак способствует увеличению продолжительности службы насоса и труб, ведь препятствует появлению гидравлических ударов.

    Что касается мембранных гидроаккумуляторов, или расширительных баков, внутри они состоят из резиновой мембраны, разделяющей устройства на два отсека. В первый накачивается воздух, а вторая остается незаполненной. Когда запускается отопительная система, вода поступает во второй отсек, после чего в отсеке с воздухом происходит восстановление необходимого объёма. При охлаждении теплоносителя он вытесняется назад в систему. Так расширительный бак содействует наличию постоянного напора внутри системы и стабильности ее работы без перегрузок и резких перепадов давлений.

    Различные модели гидроаккумуляторов характеризуются разными ограничениями в отношении использования. Некоторые используются для технической воды, а некоторые – в работе с питьевой водой. Что касается конструкции, помимо гидроаккумуляторов с мембраной и без нее баки бывают со сменной грушей.

    Баки с мембраной с одного боку располагают специальным фланцем с резьбой, к которому как раз осуществляется крепление груши. С другой стороны такой бак оборудован ниппелем, через который накачивается или спускается воздух. В таком типе гидроаккумулятора накачивание воды осуществляется в мембрану, при этом нет соприкосновения с поверхностью бака. Если он объёмный, задняя сторона мембраны крепится к ниппелю с целью стабилизировать заполнение. Продолжительность службы груши зависит от имеющегося давления воздуха в газовой камере бака. Также стоит отметить частую ошибку в использовании аккумулятора с грушей. Порой, чтобы создать больший запас теплоносителя, владелец специально уменьшает объём воздуха внутри груши. Из-за этого мембрана касается внутренней стенки гидроаккумулятора, что способствует быстрому истиранию.

    Как работает гидроаккумулятор

    Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.

    Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.

    Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.

    Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр. И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому.

    Перед установкой гидроаккумулятора важно выяснить, какой объём бака в конкретном случае. Как его высчитать? Для этого, используя формулы, нужно рассчитать рабочее давление и начальное давление воздуха при максимальной нагрузке. Однако если кому-то это сложно сделать, достаточно знать, что соотношение объёма бака к объёму воды внутри системы составляет 1 к 10. Расчет является ответственным шагом, ведь при неправильном подборе объёма бака может нарушиться работа всей системы. Это может привести к серьёзной поломке. Даже при максимальной температуре давление теплоносителя не должно быть больше допустимого. Также перед установкой бака важно изучить инструкцию, которая к нему прилагается. В ней также описываются все аспекты касательно подбора бака в зависимости от характеристик системы отопления.

    Гидроаккумуляторы закрытого и открытого типа

    Что касается описываемых устройств открытого типа, местом их установки служит наивысшая точка системы. Обычно это чердак, крыша дома или место под потолком. Из-за теплового расширения вода не будет закипать. Если возникла утечка, система пополнится дополнительным объёмом воды. На данный момент этот тип баков является менее популярным, ведь характеризуется некоторыми недостатками, а именно:

    • довольно громоздкой конструкцией;
    • доступом к попаданию воздуха из помещения в систему отопления, что может способствовать появлению коррозии на отопительных приборах;
    • местом установки бака служит высокая точка, из-за чего будут дополнительные затраты на трубы, а это будет способствовать потерям тепла;
    • нестабильной работой при повышении давления.

    Хотя такие устройства по конструкции являются более простыми, ведь в них отсутствует мембрана или груша, их чаще всего выполняют из нержавеющей стали. Поэтому такие баки по цене превосходят гидроаккумуляторы мембранного типа порой даже в четыре раза. Из-за диффузии воды они нуждаются в более частом обслуживании и подкачке воздуха. При наличии таких баков в системе чаще отключается насос.

    Теперь коснемся аккумуляторов закрытого типа. Они имеют простую конструкцию и оснащены корпусом (1), трубой для подачи холодной воды (3), спускной трубой (4), предохранительной арматурой (5), запорной арматурой (6). Уровень воды (2) и верхняя точка в системе (7) также представлены на схеме.

    Применяются такие гидроаккумуляторы, если:

    • имеется независимый источник теплоэнергии;
    • выполнено подключение к централизованному водоснабжению по индивидуальной схеме;
    • имеется связь с солнечными коллекторами;
    • есть в наличии горячее и холодное водоснабжение.

    Исходя из того, что существуют разные виды баков, выбирая подходящий, важно учитывать все особенности отопительной системы. Начать следует с расчёта требуемого объёма и подходящей конструкции. Необходимо, чтобы гидроаккумулятор был надежным и долговечным. Лучше всего делать свой выбор в пользу известных брендов, товары которых будут эксплуатироваться долгие годы не в ущерб системе. Ну и, конечно же, важно обращать внимание на стоимость изделия.

    Источник: http://oborudovanie1.ru/vodosnabzhenie/rasshiritelnyiy-bak-dlya-vodosnabzheniya-dlya-chego-nuzhen-printsip-rabotyi»

    Комментарии

    Комментирование отключено.
