Как автоматика газового котла помогает экономить топливо?

.

Как автоматика газового котла помогает экономить топливо?

Автоматика котлов отопления как эффективное средство экономии топлива

Без специального устройства управления любой отопительный котел можно представить как обычную стальную или чугунную печь для сжигания топлива

Для любого владельца частного дома, загородного коттеджа или садовой постройки, оснащенной системой автономного отопления, одним из главнейших вопросов является ее эффективность. Говоря другими словами, стоит задача надежно отапливать свое жилище, тратя меньше средств на закупку топлива и не загрязняя окружающую среду продуктами сгорания. Как вы, наверное, догадались, речь идет о котловой автоматике. Именно автомат позволяет котлу эффективно выполнять свои задачи.

В большинстве случаев регулирование режимов работы твердотопливных котлов осуществляется за счет изменения количества кислорода, который подается в топку, то есть уменьшением или увеличением силы тяги воздуха. Не секрет, что кислород намного увеличивает интенсивность горения, и чем больше тяга воздуха в котле, тем быстрее происходит процесс сгорания топлива. Поэтому регулируя тягу, мы можем управлять теплоотдачей котла.

Какие существуют системы управления режимами работы котлов отопления?

  • Автоматическая подача воздуха (сложный программатор, управляющий работой котла и нагнетающего вентилятора);
  • Механическая подача воздуха (упрощенная система, регулирующая силу тяги);
  • Естественная подача воздуха (минимальная возможность управления работой котла).

Автоматические системы являются наиболее продвинутыми, требующими минимального вмешательства оператора в работу котла отопления.

К их сильным сторонам можно отнести следующие моменты:

  • Гибкая регулировка подачи воздуха позволяет экономить топливо, сжигая минимально необходимое его количество;
  • Высокая эффективность работы системы отопления;
  • Не требуется регулярное вмешательство в происходящие процессы оператора котла;
  • Дополнительная возможность управления работой циркуляционного насоса.

Слабые моменты автоматически систем:

  • Дополнительные расходы на приобретение нагнетающего вентилятора;
  • Сравнительно высокая стоимость программатора (премиальные модели могут стоить до $200);
  • Требуют подключения к системе электропитания и чувствительны к аварийным отключениям.

Механические системы подразумевают отсутствие в них электронных узлов.

Сильные стороны механических систем:

  • Сравнительно низкая стоимость, так как докупать придется только регулятор тяги (около $30);
  • Полная независимость от электросетей, перепадов уровня напряжения в них и аварийных отключений;
  • Минимальный контроль работы системы со стороны оператора;

Слабые моменты механических систем:

  • Недостаточно гибкая и точная система регулировки тяги;
  • Для монтажа регулятора тяги воздуха понадобится специальное технологическое отверстие.

Системы с естественной тягой являются наиболее простыми, а сила тяги регулируется степенью открытия специальной заслонки, которую обычно предусматривают в нижней дверке твердотопливного котла.

Основные преимущества систем с натуральной тягой:

  • Наиболее простой и дешевый вариант исполнения котла;
  • Низкая себестоимость и простота в изготовлении;
  • Отсутствие зависимости от электропитания.

Недостатки систем с натуральной тягой:

  • Контроль скорости сгорания топлива практически отсутствует;
  • Потребность в постоянном вмешательстве оператора в процесс работы котла (регулировка заслонки);
  • Низкая эффективность работы котла;
  • Низкая точность управления интенсивностью горения топлива.

Даже если учесть тот факт, что приобретение программаторов потребует солидных первоначальных вложений, однако рост эффективности работы системы отопления и существенная экономия топлива со временем с лихвой окупит все расходы.

Найти ближайший сервисный центр, получить консультацию по ремонту или заказать выезд мастера вы можете через наш рейтинг сервисных центров по ремонту котлов отопления.

Источник: http://goja.ru/teplo/avtomatika-kotlov-otopleniya-kak-effektivnoe-sredstvo/»

by Val35 · Май 15, 2015

Человечество по своей природе устроено так, что любит тепло и тянется к нему всеми силами. Если человек ищет себе пропитание, то значит, он стремится найти место, которое даст ему укрытие от негативных факторов внешней среды – это осадки, хищники, враги и, конечно же, температура окружающего воздуха. Вне зависимости от места расположения эти факторы всегда остаются неизменными.

В нашем климате низкая температура присутствует большую часть года. Для защиты от холода люди прибегают к следующим действиям:

Первое действие позволяет удерживать ранее накопленное тепло, но оно актуально при нулевом уровне температуры. При больших падениях температуры никак не обойтись без дополнительных источников тепла.

Огневоздушная система отопления

Принцип работы любого источника тепла состоит в том, чтобы преобразовать один вид запасенной энергии в тепловую. Самым первым источником обогрева был костер. В этом случае происходило преобразование накопленной солнечной энергии деревом в тепловую путем горения сухих дров.

После освоения глины и начала использования первых керамических кирпичей, человек заметил, что этот материал хорошо сохраняет свои свойства при высоких температурах и долго отдает накопленное тепло. Это способствовало появлению первых печей.

Кирпичная печь была революционным решением для отопления домов. Она была многофункциональна и даже сейчас она не потеряла своей актуальности, разве что преобразилась конструктивно. Ее сейчас устанавливают в современных частных домах.

Помимо внешнего вида она изменила и свое название – стала называться камином. Камины были очень популярны в Англии с ее сырым и холодным климатом. Камин и печь работают по одинаковому принципу и выполняют одну и ту же задачу. После освоения и удешевления новых механизмов обработки металлов, стало возможным изготавливать стальные печи и котлы. Они устроены таким же образом, как и глиняные аналоги.

При всей своей популярности, печь имела много недостатков.

  • Она могла отапливать ограниченное количество комнат или площади помещения;
  • требовала постоянного присмотра и частого технического обслуживания;
  • отсутствовала возможность автоматизации;
  • отличалась громоздкостью конструкции.

Решением этих проблем стало появление котлов. Первоначально, эти устройства устанавливались на машинах с паровым двигателем. Они нагревали рабочую жидкость до состояния парообразования и тем самым создавали давление. Далее это преобразовывалось во вращательную энергию.

Для отопления домов не требовалось сильно нагревать теплоноситель и, следовательно, это позволило уменьшить его размеры. Котел нагревал рабочую жидкость, и она, перемещаясь по трубопроводам, достигала места, где впоследствии отдавала тепло в окружающую среду через теплообменник. Этот принцип позволил равномерно обогревать большие площади.

Котлы различаются по используемому топливу, количеству контуров и по видам монтажа. Смотрите в этой статье чем отличается двухконтурный котел от одноконтурного. Современные котлы работают, в основном, на природном газе и на жидком топливе тяжелых фракций (дизельное топливо). Они бывают как моно топливные, так и многотопливные.

По количеству контуров котлы разделяют на одноконтурные и двухконтурные, по способу монтажа на напольные и навесные. Существует множество производителей бытовых котлов, например фирма Конорд, которая проектирует и изготавливает современные котлы для частных домов.

От вида потребляемого топлива, соответственно, зависит и вид автоматизации.

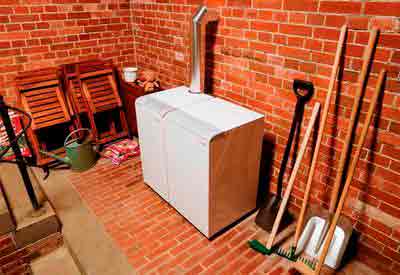

Схема устройства напольного газового котла

Прежде чем рассказать о принципах автоматизации, следует изучить строение и принцип работы, на примере газового котла. Устройство обогревателя состоит из:

  • аппарата, состоящего из камеры сгорания, в которой установлены горелки;
  • теплообменника – система медных трубочек, по которым протекает теплоноситель;
  • автоматики, следящей за правильной работой котла;
  • теплоизолированного корпуса, в котором располагаются вышеописанные узлы.

Через газовый редуктор газ поступает в горелки, где он воспламеняется и сгорает, выделяя тепловую энергию. Эту энергию принимает на себя теплообменник, которую передает теплоносителю.

  1. Автоматика для газовых котлов отопления обеспечивает безопасность, экономию, максимальное использование всего потенциала прибора отопления. Она позволяет исключить постоянный контроль над системой, не снижая безопасности использование агрегата.
  2. Так как газовый котел — это источник повышенной опасности, требуется соблюдение мер предосторожности. Автоматика безопасности позволяет безопасно отапливать помещение.
  3. Система автоматически контролирует параметры температуры в доме, и поддерживает комфортный температурный режим. Таким образом, отапливаемое таким устройством помещение никогда не будет холодным и чересчур жарким.

Помимо внешних характеристик система также производит внутренний мониторинг:

  • количество теплоносителя;
  • давление в системе;
  • уровень топлива (в случае с жидким топливом).

Автоматика для газовых котлов Арбат-11, Евросит, Каре, Комфорт, Хоневел

Правильно эксплуатировать котел помогут всевозможные датчики и электроника. Сами системы подразделяются на энергозависимые и энергонезависимые.

По названию можно понять принцип действия энергозависимого вида — она работает на электричестве. Большую часть нее составляют электронные приборы. В состав такой системы входят:

  • термостаты;
  • программатор;
  • датчики пламени;
  • датчики количества воды в системе;
  • датчики продувки;
  • датчики температуры теплоносителя.

Схема работы энергонезависимых автоматических систем основана на принципах, которые функционируют на законах физики. В основном, это свойства различных материалов при нагревании изменять свои физические свойства. Как правило, все механические элементы откликаются при изменениях параметров теплоносителя.

Автоматика обеспечивает должный уровень защиты при возникновении аварийных ситуаций:

  • угасание пламени в горелках;
  • исчезновение тяги внутри контура камеры сгорания;
  • завышение температуры теплоносителя;
  • уменьшение давления поступаемого топлива (давление природного газа).

Основными узлами системы управления котлом являются:

  • ручка управления газовым редуктором;
  • пьеза элемент для поджога горелки;
  • система контроля пламени – при исчезновении огня, перекрывает подачу газа;
  • винт регулировки расхода топлива;
  • термостат для модуляции пламени в горелках;
  • топливный фильтр;
  • газовый клапан.

Многие фирмы специализируются на разработке и изготовление блоков для автоматики безопасности. В своем составе они имеют все необходимые узлы и элементы, которые позволяют управлять газовым котлом. Наиболее распространенными являются блоки Арбат, САБК автоматики.

Автоматика для газового котла «АРБАТ-5» с термодатчиком. Для котлов мощностью до 50 кВт.

Мультиблоки устанавливаются на многие бытовые газовые котлы. Они универсальны и позволяют контролировать процесс обогрева без больших капиталовложений. Конечно, их функционал ограничен в сравнении с электронными видами управления, но при простой системе обогрева это наилучший вариант.

Автоматика для газовых котлов САБК-Т

Помимо вышеописанных функций по обеспечению безопасного и эффективного использования котла, электронная система обладает рядом функций, которые заметно упрощают ее эксплуатацию. Отметим некоторые возможности, которые доступны только ей:

  • точное регулирование температуры в доме;
  • позволяет задать суточный режим работы отопительной системы;
  • дистанционное управление режимом котла;
  • дистанционный мониторинг состояния аппарата и его узлов.

Недостатком ее является стоимость. К тому же требуется установка аппаратов, которые обеспечивают непрерывное питание системы. Так же электроника в ее составе крайне чувствительна к качеству электроэнергии.

Любой механизм, будь он электронный или механический, требует ремонта и сезонного обслуживания. Если все это делать своими руками, велик риск безвозвратно испортить устройство, поэтому нужно это доверить профессиональным фирмам, которые специализируются на данных услугах. От качества работ будет зависеть ваша безопасность. Автоматика для газовых котлов отопления и сами котлы очень дорогостоящие изделия, соответственно, на их ремонте не стоит экономить.

Источник: http://uteplenievdome.ru/kotly/avtomatizaciya-kotlov-sposoby.html»

Когда наступает время заменить главный агрегат отопительной системы – котел, то, прежде всего, в это время нужно озаботиться теплоизоляцией здания или квартиры. Если ограждающие конструкции не утеплены, то по сравнению с хорошо утепленными зданиями (потери около 60 Вт/м 2 ) расход газа на отопление и / или ГВС будет примерно вчетверо больше.

Поэтому, несмотря на высокий КПД (82 – 96%) современных газовых котлов, рассчитывать на серьезную сумму от экономии газа без термоизоляции здания не приходится. После утепления жилища можно проводить дальнейшую модернизацию системы отопления и ГВС. Конечно, старый котел можно поменять на новый, работающий по прежнему принципу, но экономически выгодно перейти на новую технику. Например, конденсационный котел, работающий с использованием «скрытой теплоты».

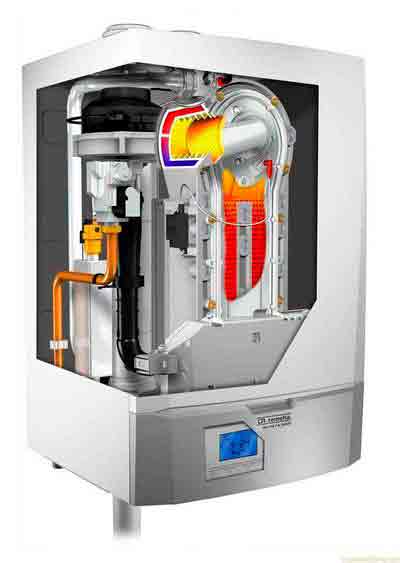

Конденсационные котлы имеют высокий КПД благодаря тому, что они могут «возвращать» обратно теплоту, которая была затрачена при сжигании углеводородного топлива на образование молекул воды именно в виде пара.

Для получения тепла в обычном газовом котле используется тепло реакции горения газа. Основные продукты сгорания газа – углекислый газ (CO2) и вода (H2O), некоторая часть угарного газа (СО), азотные и серные соединения – кислоты, прочие органические соединения и несгоревшие компоненты самого газа.

Водяной пар, образующийся при сгорании топлива при высоких температурах, имеет «скрытую теплоту», которая позволяет воде находиться именно в газовой фазе. На это затрачивается энергия, которая отбирает часть тепла, полученного при горении. Это называется низшей теплотой сгорания (НТС или Qdi). На эффективность его работы влияют другие теплопотери: потери тепла с уходящими газами; потери из-за неполноты сгорания газа, вынесенного через дымоход; тепло неокисленных частиц углерода (сажа); потери тепла в окружающую среду (через корпус котла) и т. д.

Современные автоматические регулируемые котлы прямого сгорания имеют высокий КПД – примерно 85 – 92%, однако имеют принципиальный недостаток – они не используют «скрытую» теплоту.

Тепло, затраченное на поддержание основного продукта сгорания природного газа – воды в виде пара, можно получить назад при конденсации, т. е. при обратном переходе воды из газообразной фазы в жидкую.

Вместе с НТС эта «скрытая» теплота в сумме дает т. н. высшую теплоту сгорания (ВТС или Qds). Максимальная теоретическая экономия энергии по конденсационной технологии при использовании «скрытой» теплоты конденсации для природного газа составляет – 11%, для сжиженного газа (пропан-бутан) – 9%, а для дизельного топлива – 6%.

Прибавив эту возможную «скрытую» экономию к КПД традиционного котла получим, что условный КПД газового конденсационного котла превышает 100%.

Поскольку конденсационные котлы, как правило, используют другой отопительный режим (+50°С в подающей магистрали, +30°С в обратной линии) по сравнению с традиционными газовыми котлами (режим +80 / +60°С), то и другие теплопотери (например, с уходящими газами и через корпус котла) у них тоже будут заметно меньше.

Чем ближе температура дымовых газов к точке росы конденсационных котлов, тем эффективнее работает теплообменник и полнее извлекается «скрытая» теплота парообразования из сконденсированных паров. Поэтому общая эффективность (КПД) конденсационных котлов обычно 103 – 105%, и нередко достигает 110%.

Старые газовые котлы регулировались вручную, а это значит, что большую часть времени они работали неэффективно. Помимо приготовления качественной газовоздушной смеси, максимально полно и эффективно сгорающей при данной температуре и давлении, нужно регулировать подачу тепла по потребности.

Эффективно вручную это осуществить невозможно, поэтому автоматика конденсационных котлов регулирует также и расход теплоносителя в подающей линии. Благодаря модуляции котла и использованию «скрытой» теплоты экономия газа конденсационными котлами по сравнению со старыми газовыми колонками превышает одну треть.

Мощность котла обычно выбирается с запасом для преодоления т. н. «зимнего максимума», когда в течение нескольких дней бывают сильные морозы.

Традиционные котлы имеют максимальную эффективность на полной мощности (при зимнем максимуме), а при снижении наружной температуры работают за пределами области с максимальным КПД.

Если установленная мощность, необходимая для данного помещения и системы ГВС, избыточна, то старый газовый котел сжигал топливо неэффективно. При низком потреблении тепла происходит перерасход газа. Конденсационные котлы имеют «плоскую» кривую эффективности (см. рис. 1) в широком диапазоне мощности. Благодаря автоматике конденсационных котлов их режим находится близко к максимальному КПД.

Рис. 1. Эффективность конденсационного (левая шкала) и традиционного котла (правая шкала) в зависимости от нагрузки

Конденсационный котел оснащается модуляционной горелкой с полным предварительным смешением воздуха и газа. Такая горелка позволяет достичь глубокой модуляции мощности (до 17% от номинала), что не только уменьшает количество потребляемого газа, но, также, и воздуха, поступающего в камеру сгорания.

К тому же в нашем климате так называемые переходные периоды отопления (весна-осень, когда среднесуточные температуры на улице не ниже 0°C) достаточно продолжительны. В режиме пониженных нагрузок КПД конденсационного котла может достигать максимальных значений, в отличие от атмосферных газовых котлов, КПД которых в таком режиме падает из-за переизбытка воздуха.

Помимо модулируемых горелок имеется и встроенный модуляционный насос. Он управляется электроникой котла и подстраивается под систему отопления, обеспечивая оптимальный температурный режим и экономию электроэнергии.

Автоматика отслеживает работу прямых и смесительных контуров в системе и, в случае необходимости, снижает давление, развиваемое насосом. Автоматика назначает предустановленные режимы по графику – меняет температуру и расход теплоносителя по времени суток, дню недели, прочее.

Таким образом, запас установленной мощности для «конденсационника» не так сильно сказывается на перерасходе газа. Например, конденсационные котлы BAXI нового поколения оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности 1:10 (1:9 на мощных моделях LUNA Duo-tec MP).

Это означает, что конденсационный котел может обеспечивать широчайший диапазон тепловых нагрузок, например, котел мощностью 24 кВт может автоматически разгружаться до 2,4 кВт.

Если же нужно увеличить мощность системы отопления (например, если при реконструкции жилища из-за пристройки увеличилась отапливаемая площадь или понадобилось больше горячей воды для ГВС), то не нужно покупать новый более мощный конденсационный котел – они хорошо работают в каскаде.

Мощность отопительной системы можно быстро нарастить без существенной переделки всей системы. В каскаде можно проводить глубокую модуляцию тепловой системы путем регулировки и отключения котлов, установленных по каскадной схеме.

Основные достоинства конденсационных котлов:

• малые габариты, небольшой вес оборудования и занимаемой площади;
• экономия газа до 35% за сезон за счет высокой эффективности (до 109%);
• глубокая модуляция (значительная экономия газа при малых нагрузках);
• возможность каскадной установки (до 16 котлов в одном сегменте);
• низкий уровень шума и пониженная вибрация (по сравнению с традиционными котлами с наддувом);
• экономия на дымоходе (возможность выброса дымовых газов через стену, значительно меньший диаметр);
• низкие выбросы соединений азота и CO2 (в 5 – 7 раз ниже, чем у традиционных котлов).

Срок окупаемости конденсационного оборудования, несмотря на его бoльшую стоимость, за счет экономии газа до 35% за сезон будет меньше, чем у нового традиционного котла одинаковой мощности. Такая экономия достигается за счет высокого КПД и глубокой модуляции. Причем, чем больше мощность котла, тем эффект экономии больше, и тем меньшим окажется срок окупаемости.

Особенности установки конденсационников

При замене старого газового котла на конденсационное оборудование нужно обязательно уделить внимание электропитанию, дымоудалению. Нужно очистить систему отопления от шлама и отложений, установить умягчитель воды, циркулирующей в системе отопления, провести систему отвода кислотного конденсата.

Стабильность электропитания (переменный ток 230 В, частота 50 Гц) синусоидальной формы и без высокочастотных импульсов – важный вопрос, особенно для наших электросетей. Электрическую «грязь» не удается устранить простым стабилизатором напряжения. Понадобится также фильтр высокочастотных импульсов (т. н. УЗИП – устройств защиты от импульсных перенапряжений). Иногда потребуется установить трансформатор с гальванической развязкой. Важно проверить заземление и зануление автоматики котла, чтобы разность потенциала между ними не превышала 0,5В.

Перед подсоединением нового котла к системе отопления необходимо тщательно промыть все трубы системы отопления для удаления возможных посторонних частиц, удалить отложения и накипь. Это важно не только в старых, уже поработавших несколько лет системах, но и при монтаже новой системы.

Новые отопительные приборы и трубы содержат в себе технологические остатки производственного процесса. После монтажа труб, радиаторов и других элементов системы количество таких остатков может только увеличиться. Именно поэтому рекомендуется промывать всю систему после окончания монтажных работ, а также устанавливать фильтр на трубе возврата системы отопления и запорные краны на трубах подачи и возвратной линии системы отопления.

Рис. 2. Пример компоновки раздельного комплекта с аксессуарами: 1) переходной комплект на раздельные трубы; 2) труба эмалированная O80 мм, 500 мм; 3) декоративная внутренняя накладка, O100 мм; 4) отвод 90° алюминиевый эмалированный, O80 мм; 5) единый горизонтальный наконечник для раздельных труб; 6) вертикальный комплект для сбора конденсата.

На схеме указан уклон и его направление. i=0.01 означает уклон не менее 1 см на каждый метр длины.

Для контроля жесткости воды рекомендуется ставить систему умягчения воды. При использовании в системе отопления незамерзающих теплоносителей, важно следовать рекомендациям производителя котлов и использовать только разрешенные им составы в назначенных пропорциях. Необходимо помнить, что использование антифриза высокой концентрации может привести к перегревам теплообменника котла из-за недостаточного теплосъема.

Очень важная переделка – ревизия системы дымоудаления и подвода достаточного количества воздуха для сгорания. Для того, чтобы гарантированно решить вопрос удаления продуктов сгорания рекомендуется устанавливать системы дымоходов, поставляемые производителем котла (см. рис. 2).

Удаление дымовых газов в конденсационных котлах происходит с некоторыми отличиями, которые связаны, в первую очередь, с невысокой температурой отходящих газов (40°С – 80°С) и с конденсатом, образующимся в дымовой трубе. Конденсат имеет кислотную реакцию, поэтому дымоход изготавливается из коррозионностойкого материала. Внутри котла есть специальные патрубки, по которым конденсат будет сливаться в канализацию.

Современные конденсационные газовые котлы – это современная автоматика, экологичность, экономия газа, удобство и надёжность.

Чтобы радикально решить вопрос экономии газа, одной замены старого котла недостаточно. Вместе с конденсационными котлами в частном доме можно установить гелиоколлекторы.

Для этого производители предлагают насосные группы, баки-аккумуляторы и сами солнечные тепловые коллекторы со вспомогательным оборудованием. Большинство производителей предлагают комплектные решения комбинированных систем газового конденсационного отопления с использованием солнечной энергии.

Источник: http://econet.ru/articles/179433-kogda-pora-menyat-gazovyy-kotel»

Детальный обзор автоматики для газовых котлов отопления

Каждая система газового отопления в частном доме или городской квартире имеет индивидуальные технические характеристики и особенности. Газовые котлы отличаются не только функциональностью и принципом работы, но и системой управления. В целях безопасности все модели газовых котлов, оборудованы приборами и устройствами автоматической регулировки отопительного оборудования. Для получения более полного представления об автономном отоплении в доме, следует разобраться, как работает система автоматики газового котла, и какие виды таких устройств существуют .

Отопительный газовый котел представляет собой сложное инженерно-техническое изделие, в процессе эксплуатации требующее к себе постоянного внимания. Автоматическое управление способно обеспечить необходимый контроль параметров работыра котла, делая отопительную систему по-настоящему автономной.

Что такое автоматика для газового котла. Общее представление

Автоматика, используемая для газовых котлов — это специальные устройства, обеспечивающие контроль работы нагревательного оборудования после его запуска. Основное предназначение приборов автоматического контроля заключается в обеспечении безопасности эксплуатации обогревательных агрегатов и поддержании оптимального температурного режима в помещении.

По функциональности автоматика делится на два основных типа:

  • энергозависимые устройства;
  • энергонезависимые приборы контроля.

Первый тип — энергозависимая автоматика, используемая в автономных отопительных системах, имеет более простую конструкцию и работает по остаточному принципу. Сигнал термодатчика об изменениях температуры поступает на электромагнитный клапан, который закрывается или открывается, перекрывая подачу газа на газовый котел. Таким типом контрольного оборудования оборудованы практически все котлы отопления.

Пример энергонезависимого блока автоматической системы безопасности газового котла

Читайте также: Заземление газового котла: как это сделать и зачем?

Рассматривая внутреннее устройство приборов автоматики безопасности, можно сделать однозначный вывод, что главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания. На этом действии построена вся автоматика для газовых котлов отопления. Различия могут быть только в наличии дополнительных функций у приборов автоматической регулировки и способах управления ими.

К примеру: Вы хотите включить котел. Розжиг осуществляется в результате подачи газа на запальную горелку. Этот процесс контролируется электромагнитным клапаном. Установленная термопара, подогреваемая запальной горелкой, способна за короткий промежуток времени, всего 2-3 с. выдать необходимую искру для воспламенения газа на основной горелке. Отпуская кнопку розжига, вы запускаете в работу основной клапан, который подает в камеру горения газ.

Устройство работает за счет взаимодействия обоих клапанов.

Выбирая необходимую температуру воздуха для отапливаемого помещения, устанавливаем регулятор в нужное положение. За всем процессом четко следит термостат, который оснащен датчиками, регулирующими объем поступающего газа в камеру сгорания. Благодаря двум клапанам, отсечному и моделирующему, установленному в термостате, регулируется поток газа, следовательно, и интенсивность нагрева котла. Схема расположения основных мест регулировки на приборах примерно выглядит таким образом.

На заметку: Интенсивность нагрева котельного оборудования можно регулировать путем увеличения или понижения рабочего давления на штуцерах. Обычная мембрана способна регулировать рабочее давление бытового газа на выходе. В другой ситуации отрегулировать выходное давление газа в системе можно путём манипуляций с винтом подачи газа.

Следует детальнее остановиться на том, какие виды автоматики существуют для домашних котлов на газообразном топливе, на каком принципе основана работа автоматических приборов, и как это отражается на безопасности и эффективности автономной системы отопления.

Главное назначение автоматики в системах отопления — мгновенная реакция на изменение ситуации. Одна из основных задач автоматических приборов регулировки – прекращение подачи газа в рабочую зону. Ситуации, при которых может возникнуть необходимость отсечь подачу бытового газа, могут быть следующие:

  • плохая работа вытяжного устройства, ухудшение тяги, при которых высока вероятность попадания во внутренние помещения вредных продуктов горения;
  • резкие перепады рабочего давления в магистральном газопроводе;
  • несанкционированное затухание пламени на основной горелке.

В перечисленных ситуациях именно благодаря автоматике газового котла контролируется подача газового топлива, что обеспечивает безопасность жильцов. Именно из соображений безопасности, в соответствии с существующими нормативами, автоматическими системами необходимо оборудовать все старые модели газо-нагревательного оборудования, штатная комплектация которых не предусматривала оснащение этими устройствами. Что же касается газовых отопительных агрегатов последних выпусков — то это котлы с автоматикой.

Для справки: в ряде случаев дешевле произвести установку нового котла, чем заниматься модернизацией старой системы отопления, оснащая котел автоматикой. Причина кроется в существенных конструктивных отличиях моделей старого образца от современных обогревательный агрегатов.

Какая автоматика лучше – механическая или электронная?

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Для справки: теплообменник оснащен термопарой — механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 75 0 С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Что лучше, механическая автоматика или электронные приборы контроля, решает потребитель. Хороший газовый котел может успешно работать как при ручном управлении, так и с использованием электронных автоматических устройств.

Современные приборы, которыми оснащаются все существующие на сегодняшний день модели газовых котлов, являются неотъемлемой частью системы отопления. Без настроенной соответствующим образом автоматики корректно не будет работать ни один газовый котел.

Источник: http://znatoktepla.ru/kotly/obzor-ob-avtomatike.html»

Тарифы на коммунальные услуги, в том числе и на газ, регулярно растут. Особенно большие расходы несут владельцы частных домов с газовым отоплением или квартир с установленными газовыми котлами для получения горячей воды. Но при соблюдении некоторых рекомендаций и советов вы легко сможете снизить расходы на 25-30%. В этой статье мы рассмотрим, как сэкономить на газе в частном доме и в квартире.

Установите газовый счетчик. За счет данного прибора вы сможете вести регулярный контроль потребления газа, сможете проанализировать, уменьшить и оптимизировать расходы. При большом расходе газа и активном применении газовой плиты используйте приборы с маркировкой G-1,6. При наличии газовой колонки подойдет модель с показателями G-2,5.

Цифры в маркировке счетчика указывает минимальную пропускную способность прибора. Счетчик G-1,6 пропускает 1,6-2,5 м3 газа, G-2,5 пропускает 2,5-4 м3 и так далее.

При использовании газового котла для нагрева воды установите экономичную насадку для душа и смесителя. Экономичнее мыться в душе, чем в наполненной ванне. Через душ уходит 80 литров воды за пять минут. Этого объема не хватит, чтобы наполнить даже половину стандартной ванны.

Для мытья посуды лучше набрать воду в раковину и помыть предметы в этой воде. Подходящим вариантом станет использование мойки с двумя поддонами, где в одном вы моете посуду, а в другом — ополаскиваете в чистой воде. Данные советы помогут не только уменьшить расходы на газ, но и сэкономить воду в доме или квартире.

Отдельное внимание уделите экономии газа при использовании газовой плиты. Регулируйте мощность горелки плиты, после закипания уменьшайте конфорку до минимума. При варке овощей наливайте меньше воды. Они приготовятся, даже если не будут полностью покрыты водой. Кстати, рекомендации по экономии газа при готовке пищи на плите также помогут сэкономить электричество при использовании электроплиты.

При готовке обязательно плотно закрывайте крышку, тогда расход газа снизится в несколько раз. Не оставляйте крышку открытой или полуоткрытой. В обоих случаях расход газа одинаково большой. Не используйте газовую духовку для приготовления небольших блюд. Готовка на конфорке гораздо экономичнее.

Выбирайте кастрюли и сковороды с толстым ровным дном, которое обеспечит равномерное и быстрое прогревание. Кроме того, дно изделий должно соответствовать диаметру конфорки. Не используйте в готовке эмалированную и алюминиевую посуду, изделия с тефлоновым покрытием, так как они не экономичны. Подходящим решением станут нержавеющие материалы. Как выбрать кастрюлю из нержавеющей стали, смотрите здесь.

В частном доме потребление газа в основном используется на отопление. Газовое отопление является экологичным, доступным, экономичным и эффективным вариантом обогрева загородного дома. Поэтому, если рядом с земельным участком присутствует газопровод, большинство выбирают этот метод.

Единственным недостатком данной системы является повышенная пожаро- и взрывоопасность. Поэтому устанавливать газовое оборудование должны только профессиональные мастера. А после монтажа соответствующие сотрудники должны периодически проверять работу устройства.

Чтобы сэкономить газ при отоплении, нужно максимально утеплить дом. Тогда тепло долго не будет уходить из помещения. Тепло уходит через крышу, окна и двери, стены и пол. Кроме того, небольшое количество тепла уходит через вентиляцию. В этом случае важно надежно утеплить чердак, стены и пол, окна и двери с использованием качественных материалов.

Сэкономить газ при газовом отоплении помогут стеклопакеты, фольгированный отражающий утеплитель, который не только сохраняет тепло, но и отражает обратно в помещение. Эксперты рекомендуют устанавливать отражающий экран между батареей и стеной. Предлагаем еще несколько хитростей, которые помогут сэкономить на отоплении.

  1. Уменьшите температуру обогрева на 2-3 градуса. Это незаметная разница, при этом вы сможете сократить затраты;
  2. Автоматизируйте систему отопления. Расходы на установку при активном потреблении газа окупятся уже в первые 1,5-2 года использования. При обычном применении — за три года;
  3. Установите термоголовки на каждую батарею и радиатор. Это позволит регулировать температуру обогрева отдельно в каждом помещении и снизит затраты на 15-20%. Не отапливаете все помещения одинаково. Так, в кладовой, гараже, тренажерном зале и других подобных комнатах используйте низкую температуру;
  4. Дополнительно установите гидрострелку на обвязке котла с насосом, регулирующим частоту. Это даст 20% экономии;
  5. Подключите комнатный хронометрический термостат и сможете уменьшить расход газа на 15-35%;
  6. Сделайте теплоизоляцию мостиков холода. Это углы и перекрытия, щели и швы. В деревянных домах холод может поступать между венцами, поэтому важно сделать качественное межвенцовое утепление. Не забудьте об утеплении стен, потолка и пола, окон и дверей. В результате вы сможете повысить экономию до 30-50%;
  7. Выбирайте для отопления экономичные газовые конденсационные котлы. Подходящим вариантом станут двухконтурные модели, которые и обогреют дом, и дадут горячую воду.

Сегодня изготовители предлагают массу различных моделей газовых котлов. От правильного выбора зависит экономичность и легкость использования, долговечность и надежность, безопасность установки. Газовые отопительные системы разделяют на одно- и двухконтурные. Как мы уже говорили, второй вариант предоставляет в дом и отопление, и горячую воду.

По типу конструкции и установки изготавливают напольные и настенные модели. Последний вариант оптимально подходит для квартир, бань и небольших домов. Они характеризуются легким весом и компактными размерами, устанавливаются непосредственно в помещении.

Для установки напольных моделей эксперты советуют обустраивать отдельную котельную. Они подходят для больших коттеджей и отапливают площадь свыше 200 квадратных метров, отличаются надежностью, прочностью и продолжительным сроком службы.

Газовый котел выпускают с открытой или закрытой камерой сгорания. Первые изделия — самые простые и доступные с тихой работой. Они требуют обустройства полноценного дымохода. Модели с закрытой камерой характеризуют повышенная безопасность и работа без дымохода. Однако они сильно шумят.

Устройство настенного газового котла: 1 — вентилятор дымоудаления; 2 — NTC датчик температуры ГВС; 3 — горелка из нержавеющей стали; 4 — ионизационный электрод контроля пламени; 5 — электроды розжига; 6 — магнитное противонакипное устройство; 7 — датчик расхода воды ГВС (турбинка); 8 — блокировка холодного воздуха/регулятор избыточной тяги (исполнение F); 9 — контроль отвода продуктов сгорания (реле давления); 10 — предохранительный термостат; 11 — NTC датчик температуры отопления; 12 — закрытый расширительный бак; 13 — датчик давления в системе отопления; 14 — 3-х скоростной циркуляционный насос; 15 — автоматический байпас; 16 — кран для подпитки и заполнения; 17 — предохранительный сбросной вентиль 3 бар; 18 — контроль отвода продуктов сгорания (термодатчик).

  • Выбирайте современные конденсационные котлы с закрытой камерой сгорания. Это мощное и безопасное оборудование с КПД свыше 95%, которое быстро обогреет дом и приведет к снижению потребления газа в частном доме;
  • Модели с закрытой камерой сгорания выбирайте для установки в отдельной котельной, в доме они будут слишком шуметь. При монтаже устройств с открытой камерой обязательно обеспечьте необходимые меры безопасности;
  • Чем больше ходов для продуктов сгорания топлива предусмотрено в конструкции, тем эффективнее и экономичнее котел;
  • Обратите внимание на материал изготовления. Котлы выпускают из меди, стали и чугуна. Последние материалы наиболее прочные и надежные;
  • Частный дом для загородного проживания и большие коттеджи отапливайте напольным котлом. Для дачи, бани или гаража используйте настенные модели.

Автоматизируйте систему газового отопления. Для этого устанавливают различные устройства регулирования подачи топлива. Это датчики температуры воздуха внутри и снаружи дома. Данный термостат самостоятельно регулирует температуру воды в системе и позволит избежать излишнего нагрева теплоносителя (воды). В результате этого котел включается реже, а расход газа уменьшается.

Специальные терморегуляторы с программами позволят не только отключить котел, когда температура поднялась до установленной. Он самостоятельно включает или отключает устройство по заданной программе. Например, в ночное время можно задать прохладную температуру.

При установке термоголовок на батарею вы сможете контролировать и устанавливать температуру тепла в каждом отдельном помещении. Для нежилых комнат применяйте меньшую температуру.

Если настроить систему правильно и разумно подбирать температуру, вы сможете сэкономить на потреблении газа до 10-30%. Кроме того, автоматизированная установка позволяет регулировать режим при помощи одной кнопки. Вам не придется каждый раз подходить к котлу, что делает конструкцию удобной, практичной и функциональной.

Кроме того, для экономии устанавливают насосы и кондиционеры. Насосы обеспечивают эффективный перенос теплоносителя по контуру и улучшают циркуляцию тепла. Кондиционер подходит для временного решения и применяется только весной или осенью. Мы узнали, как сэкономить газ. А как сэкономить электроэнергию, смотрите по ссылке https://vsepodomu.ru/zhkh/kak-ekonomit-elektroenergiyu/.

Источник: http://vsepodomu.ru/zhkh/kak-sekonomit-na-gaze/»

Когда расходы превышают приемлемые для вас нормы, значит, пришло время узнать, как сэкономить на отоплении частного дома. В квартирах газ используется в большей степени для приготовления пищи, в редких случаях – владельцы квартир производят установку газовых двухконтурных котлов. Установить газовый котел в городских условиях достаточно сложно, еще сложнее пройти процедуру узаконивания всех работ. В большой степени повлиять на экономичность работы котла владельцам квартиры не получится. Максимум что можно сделать:

  • утеплить фасад здания, особенно если у вас угловая квартира;
  • установить энергоэффективные пластиковые окна с тройным стеклопакетом;
  • приобрести экономичный котел.

Домашнее хозяйство требует серьезного подхода к отоплению, поскольку от этого зависит комфорт, ваши расходы, безопасность. В частном доме использование газа может потребоваться для отопления, подогрева бассейна или горячей санитарной воды. Естественно, пропорционально росту площади увеличиваются расходы на отопление, а цены на газ с завидной регулярностью ползут вверх. Что же делать, чтобы снизить расход газа для ваших нужд?

Первое с чего необходимо начать долгий и сложный процесс снижения расходов на отопление – установить счетчик или вести наблюдения о ваших расходах. Для этого приобретите блокнот, положите его рядом со счетчиком и регулярно производите замеры. Естественно, в большей степени расход будет зависеть от погоды, и ваши данные будут иметь условный характер, однако в следующем году вы сможете с высокой точностью оценить ваши попытки сэкономить на отоплении. Это поможет также понять, какой из способов дал больший эффект.

Установка газового счетчика — первый шаг по снижению расходов на отопление

Главный способ экономить много газа – качественно утеплить дом. Этот комплексный процесс должен включать утепление крыши, чердака, фасада, подвала, технических помещений. Если подытожить – всех поверхностей, через которые может утекать тепло вашего здания.

Качественное утепление снизит расходы на отопление до 50-60 %.

В качестве дополнительного преимущества вы также получите шумоизоляцию помещений, что важно вблизи дорог и напряженных магистралей. Чтобы экономия на отоплении не превратилась в чрезмерные расходы на утеплении – проконсультируйтесь с профессионалами в области теплоизоляции, чтобы они помогли составить оптимальный план работ.

Хорошо утепленный дом поможет сэкономить много газа

Современные строительные и отделочные материалы производятся с расчетом на теплоизоляционные свойства, однако эффективность их разная, важно также из каких материалов изготовлено основание, в каком режиме будет использоваться дом и многое другое.

Котел – основной источник тепла в доме. Именно от эго КПД и эффективности работы будет зависеть расход газа. Самая оптимальная схема подключения котельного оборудования в частном доме выглядит так:

От КПД и эффективности работы газового котла, в первую очередь зависит расход газа

  • напольный газовый котел с чугунным теплообменником правильной мощности;
  • установка бойлера косвенного нагрева на 200-300 л (в зависимости от вашего потребления горячей воды);
  • установка программатора и термостата, который позволяет контролировать котел в зависимости от времени и установленного графика.

Чугунный теплообменник – наиболее выносливый, такие котлы прослужат в среднем от 15-20 лет. Так как рабочих частей в напольных котлах в разы меньше, чем в двухконтурных моделях, обслуживание будет дешевле. Двухконтурные котлы, как правило, имеют недостаточную мощность для отопления домов свыше 100 м.кв. Это происходит потому, что маркированная с завода мощность 24 кВт – это суммарный показатель мощности газовой колонки (10-14 кВт) и газового котла. Сложность котла, низкое качество изготовления деталей приводит к частым поломкам. Газовый же напольный котел управляется надежной и простой автоматикой, а циркуляционный насос устанавливается в распределительном узле (возле коллектора или до распределительных трубопроводов).

Важно! Мощность котла должна соответствовать проектной или расчетной. Газовое котельное оборудование имеет диапазон значения по мощности, например, от 24-35 кВт, это означает, что в среднем котел должен работать на мощности около 30 кВт, работа на 35 – это предел возможности техники, следовательно, ресурс агрегата будет резко уменьшаться. При 24 кВт мощности у такого устройства будет также высокий расход, он будет часто включаться, что приведет к увеличению расхода газа на 10-15 %.

Газовый котел не должен работать на пределе своей мощности

Конечно, при оборудовании котельной частотного дома без устройства подогрева воды не обойтись. Чаще всего используют электрические водонагреватели, газовые колонки или бойлеры косвенного нагрева.

  1. Имеют высокую мощность, чтобы сразу нагревать воду проточным способом, что естественно повышает расход газа. К примеру, газовый котел мощностью 10 кВт может эффективно обогревать около 80 м. кв., в тоже время, газовые колонки в бытовом сегменте имеют мощность 14 кВт. И они активизируются при каждом заборе воды. Более того, фитиль, который должен гореть постоянно увеличивает на 1-2 % расход газа, что очень много, если пересчитать в годовом эквиваленте.
  2. Электрический бойлер – он будет экономить газ, это устройство изготовлено по принципу термоса, и у вас всегда будет горячая вода. В отличие от газовой колонки, температура воды будет стабильной. Минусы – высокая стоимость электричества, необходимость размещения где-то емкости. Однако, это не самый плохой вариант, многие им активно пользуются.
  3. Бойлер косвенного нагрева – самый дешевый способ нагреть воду. Используется теплообменник внутри емкости-термоса, который позволяет исключить все недостатки газовой колонки, дешево греть воду, делать температуру ровной, обеспечивать запас горячей воды. Недостатки – большой размер начальных капитальных вложений, необходимо место для установки бочки.

Если вы обеспечите хорошую теплоизоляцию помещения, установите газовый конденсационный котел или напольное решение с высоким КПД, позаботитесь о подогреве санитарной воды – можно снизить расходы на отопление до 30% от первоначального уровня, и это не предел.

Источник: http://klivent.biz/otopleniye/kak-sekonomit-gaz.html»

В этой статье мы бы хотели рассказать об экономии энергоресурсов и автоматике в системах водяного отопления домов, коттеджей и других помещений.

Применение автоматического регулирования в системах отопления позволяет не только экономить газ, электроэнергию и другие ресурсы, но и создавать комфортные условия в отдельно взятых помещениях.

Автоматизация системы отопления — эффективный инструмент снижения затрат на эксплуатацию дома.

Сразу хотим сказать, что нельзя сэкономить, имея только желание. Закон сохранения энергии еще не отменяли, и если вы сэкономили, например, на утеплении дома, то эти теплопотери придется компенсировать лишним теплом. Также и с самой системой отопления — для регулирования температуры теплоносителя в радиаторах, воздуха в помещении, необходимы дополнительные приборы, которые в дальнейшем окупаются, и создают комфортные условия сразу после установки.

Часть энергоресурсов можно сэкономить при выборе газового котла. Старые нерегулируемые АОГВ сжигают намного больше газа чем современные котлы с развитой электроникой и автоматикой. Многие котлы имеют погодо-зависимую автоматику (читать ниже), которая также дает небольшую экономию и комфортные условия в доме.

На западе широко распространены коненсационные котлы. В конденсационном котле дымовые газы, которые содержат много водяного пара, охлождаютcя проходя через теплообменник при поступлении воды из обратной трубы. Пар конденсируется и его скрытая теплота добавляется к теплоте сгорания. Таким образом, достигается КПД выше 100 % (относительно аналогичного котла без конденсации) и , как следствие, ощутимая экономия энергии. В России такие котлы как правило дороже обычных и поэтому пока большого распространения не получили.

Еще одна возможность иметь небольшую экономию — работа газового котла с низкой температурой теплоносителя (низкотемпературные системы) — примерно 50-60 град.С. В таких системах котлы работают как правило на теплые полы, но и хозяевам домов с обычным радиаторным отоплением не стоит забывать, что при более низких температурах теплоносителя — тепловые потери меньше.

Применение автоматики и регулирования в системах водяного отопления

В большинстве частных домов России системы отопления работают на базе автоматики котла. То есть, хозяева выставляют необходимую температуру теплоносителя в трубах, например 65 град.С., и котел поддерживает ее. Чем дома теплее, тем вода в системе отопления меньше остывает, и котел включается реже. Но такая система отопления не экономно расходует энергоресурсы и не создает автоматически комфортные условия в доме.

Датчик наружной температуры и погодная компенсация

Во многих современных котлах уже имеется погодо-зависимая автоматика, хозяевам таких систем необходимо только приобрести датчик наружной температуры (от 800 руб.) с кабелем необходимой длины, подключить к котлу и произвести необходимые настройки.

При присоединении к котлу (контроллеру системы управления) датчика уличной температуры активируется погодозависимая автоматика и котел сам регулирует температуру на подаче в систему отопления по установленной регулировочной кривой. В этом случае потребитель получает повышенный комфорт и экономию газа благодаря учету реальных погодных условий.

Комнатный термостат и программируемый недельный термостат

Комнатный термостат служит для того, чтобы обеспечивать в помещении постоянную заданную температуру. Он работает по принципу отключения котла при достижении нужной температуры в помещении и его включения при уменьшении температуры. Потребитель получает простое и надежное средство управления климатом в помещении.

При присоединении к котлу комнатного термостата потребитель может забыть о котле как таковом. Все что ему необходимо – это установить при помощи термостата необходимую температуру в помещении. После этого котел начинает работать полностью в автономном режиме, автоматически поддерживая заданную температуру.

Такое простое устройство, как обычный комнатный термостат, экономит от 10-15 % потребляемого газа. Это происходит за счет более точного поддержания температуры в помещении и за счет уменьшения количества включений-выключений котла. Недаром, например, в Италии, в нормативных документах обязательным требованием является использование комнатного термостата.

Комнатный термостат может быть как обычным, так и программируемым. С помощью программируемого недельного комнатного термостата возможно устанавливать в помещении различные температуры в течение дня и недели. Например, снижение температуры всего на 2 градуса в течение пяти часов за день (на время отсутствия людей) сразу приводит к экономии как минимум 10 % потребляемого газа.

При длительном отсутствии людей возможно запрограммировать смену климатической программы и в доме будет поддерживаться минимальная необходимая температура (10-12 градусов). А к выходным термостат автоматически нагреет дом до комфортной температуры.

Таймер (реле времени)

Таймер используется для системы отопления или для системы горячего водоснабжения (ГВС). Он служит для того, чтобы программировать режим работы системы отопления или бойлера ГВС в течение суток или недели. При работе на систему ГВС таймер выключает подогрев воды в бойлере в ночное время и во время отсутствия людей в доме. Это также приводит к экономии расхода газа. Данная функция может использоваться для котлов со встроенным бойлером или с отдельно стоящим накопительным бойлером ГВС. При отключении таймером насоса ГВС также экономится и электро энергия.

Терморегулирующие головки

Радиаторный терморегулятор состоит из вентиля и терморегулирующей головки.

Термостатическая головка измеряет температуру в комнате и механическим способом регулирует поток теплоносителя через установленный на радиаторе термостатический вентиль. Собственно, термостатический вентиль на радиаторе выполняет ту же функцию, что и обычный вентиль (кран), т.е., позволяет регулировать поток воды через радиатор.

Терморегулирующая головка с вентилем — являются одним из простых элементов системы автоматики. Они позволяют уменьшать температуру в отдельно взятом помещении без снижения температуры во всей системе отопления. Набольшую эффективность термостатические вентили проявляют в помещениях с различными внешними источниками тепла (холода):

  • Уменьшение теплоотдачи радиатора при нагреве комнаты солнечным теплом (например, на южной стороне здания)
  • Уменьшение теплоотдачи радиатора при присутствии в нем большого количества людей (гостевые комнаты)
  • Использование полной мощности радиатора в случае открытия окна для проветривания

Применение автоматических термостатических головок не обязательно для всех радиаторов отопления одной системы, возможна установка только в тех помещениях, где от них будет максимальная эффективность. Применение термостатических регуляторов с чугунными радиаторами — нежелательна, в связи с высокой энерционностью (временем остывания и нагревания) чугунных радиаторов.

Отдельно скажем несколько слов об одном из самых популярных котлов, представленных компанией BAXI — настенный газовый котел третьего поколения Luna-3 Comfort.

Основная изюминка котлов серии Luna-3 Comfort — это съемная цифровая панель управления, являющаяся также и датчиком комнатной температуры. Выносная конструкция панели управления позволяет устанавливать ее в любом удобном месте дома, коттеджа.

Цифровая панель управления не только позволяет легко настраивать и мгновенно диагностировать котел, но и запоминает последние ошибки в работе системы. Температуру помещения и температуру горячей воды можно устанавливать непосредственно на выносной панели управления. Управление котлом стало более лёгким благодаря четкому отображению всей информации на широком ЖК-дисплее и кнопкам регулирования температуры.

Выносная панель управления также снабжена двухуровневым недельным таймером и выполняет функции программируемого комнатного термостата. Это позволяет задавать температурный режим на всю неделю, тем самым, обеспечивая рациональный расход энергоносителя. Панель управления может быть установлена непосредственно на стену, или в стандартную встраиваемую монтажную коробку для выключателей света.

Для удобства отопления помещения и экономии расхода топлива в котлах Luna-3 Comfort предусмотрено подключение датчика уличной температуры для работы встроенной погодозависимой автоматики. В этом случае электроника котла в соответствии с заданной климатической кривой изменяет температуру воды в контуре отопления. Котлы Luna3 Comfort можно использовать и для низкотемпературных систем отопления (режим «теплые полы» 30-45°С).

Источник: http://vodocomfort74.ru/ekonomnoe-gazovoe-otoplenie-doma.html»

В сегодняшней нашей публикации, хотелось бы разъяснить, как правильно подобрать и купить действительно экономичный газовый котел для дома (квартиры), да и других помещений в принципе.

И, прежде чем приступить к приведению и обоснованию своих доводов, хочется уточнить, что под экономичным газовым котлом мы подразумеваем котел, который отопит наш дом с минимальными затратами топлива (в нашем случае природного газа). По нашему мнению — это котел правильно рассчитанный по мощности, с высоким КПД, с гибкой регулировкой режимов работы, о чем сейчас по-порядку и будет подробно рассказано.

В спецификации к моделям газовых котлов указывается его КПД (коэффициент полезного действия). Начинается этот показатель примерно с 90% и для большинства газовых котлов составляет 92-94%.

Однако, относительно недавно на рынке появились конденсационные газовые котлы, которые работают немного по другим принципам (дополнительно используют энергию, образующуюся в результате конденсирования водяных паров из отработанных газов), в результате чего их эффективность, по сравнению с обычными моделями на порядок выше и ее можно отследить по КПД заявленному производителем, который для конденсационных котлов на сегодняшний день составляет 108-109% по сравнению обычными (реальный КПД

98%). Сразу хочу отметить, что цена на такие высокоэкономичные котлыпо сравнению с котлами аналогичной мощности того же производителя как правило выше. При этом производители заявляют, что цена та же, если сравнивать с аналогичными котлами по мощности и «начинке». Фактически же, такие котлы комплектуются только дорогой электроникой, без которой котлы аналогичной производительности (в частности мощности), даже той же торговой марки можно найти почти в 2 раза дешевле. То есть, если деньги позволяют и хочется взять супер-экономный котел — лучше присмотреться к конденсационным моделям, что при определенных условиях может сэкономить до 20% расходуемого природного газа (в условиях низкотемпературного теплового режима сетей — как заявляют производители). Особенно актуальны конденсационные котлы, в совокупности с теплыми полами. Тем не менее, не каждый решится купить такой выскоэкономичный котел, для получения экономии до 20% (экономия складывается не только за счет КПД, но и за счет технологии конденсирования и использования теплоносителя с низкой температурой). Поэтому, если теплых полов в плане нет и пока котлы, произведенные по такой технологии, в цене не опустились до приемлемой конкретно для вас планки, более тщательно предлагаю рассмотреть классические модели котлов, среди которых есть также масса весьма достойных (в плане экономичности) моделей, КПД которых ближе к 94%, но если есть возможность взять конденсационный — лучше брать его.

Влияние типа камеры сгорания на экономичность котла

Рекомендуем так же обратить внимание на тип камеры сгорания (бывает открытая и закрытая). В открытой — воздух, необходимый для горения берется из помещения, а в закрытой сразу с улицы и в принудительном порядке, что способствует полному сгоранию газа, с минимальным выделением СО. Да и так как в котлах с закрытой камерой сгорания часто используется коаксиальный тип дымохода — труба в трубе — наружный воздух по пути к горелке подогревается теплом уходящих отработанных газов, что также увеличивает эффективность сгоревшего топлива. Как это выразить в процентах, не совсем ясно. Тем не менее, закрытая камера горения у котла — это хороший бонус, который на сегодняшний день лучше использовать.

Особое внимание хочется уделить подбору и расчету мощности котла. Здесь неприемлем метод типа «запас беды не чинит».. Поэтому, если не отходить от темы то суть такова: если взять котел, слишком мощный, то он будет чаще включаться и выключаться с менее короткими интервалами.

По поводу того, что более мощный котел «кушает» больше топлива чем нужно — на профильных форумах возникла масса споров, тем не менее, на наш взгляд если котел слишком мощный, то он реже будет работать в оптимальном режиме, а КПД производитель заявляет именно для оптимального режима.

Если подобрать слишком слабый котел — то он будет работать «на износ», и ресурс у такого котла будет расходоваться быстрее. Поэтому для экономичности важно подобрать котел оптимальной мощности, а это — примерно 75% максимальной мощности котла (если для подбираемого котла не прописана другая, то лучше ориентироваться на эту). То есть подбираем котел, по своим параметрам и оставляем ему запас в районе 30% мощности.

Не стоит также забывать про общую эффективность системы отопления. Например, для дома 4 на 5м расчетная мощность котла хорошо утепленного дома с двухкамерными стеклопакетами почти в 2 раза меньше, аналогичного но с плохим утеплением и обычным остеклением.

Есть такое понятие как экономичный режим работы газового котла, то есть режим, в котором котел экономит топливо. Давайте попробуем разобраться, что это такое, с чем его едят и как этого достигнуть. Как мы уже писали выше, котел в основном должен «пахать» примерно на 70-75% максимальной мощности (в оптимальном режиме) Плюс к этому, большинство котлов, как правило, ориентируются на температуру теплоносителя, до которой его прогревают. То есть, вы выставляете температуру теплоносителя, которую котел должен держать (грубое описание) — это обычный режим работы котла.

Но что делать, если на улице то выглянет солнце, то подует ветер? Фактически в доме становится то теплее, то прохладнее. Не сильно, но все же. Так вот, если дополнительно установить систему обратной связи с котлом — датчики температуры, программатор (комнатный термостат) — и при помощи автоматики настроить автоматическую подстройку режима (в некоторых котлах такая система идет сразу с котлом, но и отдельно ее можно купить и установить — не проблема), то котел станет более адекватно реагировать на перепады температуры на улице и реже включаться в моменты когда в доме и так тепло, несмотря на то, что температура теплоносителя уже упала ниже определенно планки. Плюс к вышеописанному, нужно настроить пониженную температуру на ночь — это и будет экономичным режимом работы газового котла.

Такая система — программатор плюс датчики в хорошо утепленном доме поможет сэкономить до 20% энергоресурсов.

Есть вещи, которые на первый взгляд напрямую не влияют на экономичность котлов. Вроде как берете в одну руку паспорт к котлу какого-нибудь украинского КАЗ, видите там не плохой заявленный КПД (скажем 92%), а в другую паспорт от немецкого Bosch или котла итальянского бренда, где заявленный КПД также составляет 92% и чувствуете подвох, но не можете понять где он. Давайте разбираться вместе.

Мы прекрасно знаем менталитет украинцев и немцев, и знаем как делают «у нас» и как делают «у них». Поэтому, не смотря на заявленный КПД, немецкий котел будет в любом случае экономичнее, да и надежнее чем украинский. Это будет связано с рядом косвенных причин — там винт не дотянул, там перетянул. Тут в дымоход больше тепла улетает, там режим не держит ну и тд. и тп.

Насколько будет экономичнее немец, чем украинец вывести сложно. Тем не менее газовый котел как и автомобиль — покупается на долгий срок. А в долгосрочной перспективе, при постоянном росте цен на энергоресурсы, даже разница минимум в 5% весьма ощутима.

Ну вот мы и подошли к заключительной части нашей статьи, в которой хотелось бы вывести идеал сегодняшнего котла в плане экономичности, и вывести ему подробное описание.

Самый экономичный газовый котел — это котел правильно подобранной мощности с высоким КПД (в идеале конденсационный), положительно зарекомендовавшей себя торговой марки, который установлен в хорошо утепленном доме и оборудован электронной системой т.н. обратной связи (программатором), для реагирования на смену температуры воздуха в отапливаемом помещении и (или) на улице.

Плюс к вышесказанному, не стоит забывать, что среди моделей котлов (как и у автомобилей) — даже у хорошо зарекомендовавших себя производителей проскакивают неудачные модели, с теми или иными проблемами.

Источник: http://s-klimat.com/blog/stat-i/samyy-ekonomichnyy-gazovyy-kotel/»

Согласно данным статистики, в качестве нагревательного элемента в обвязке отопительной системы в большинстве случаев используется газовый котел. Это обусловлено низкой стоимостью газа по сравнению с другими альтернативными топливными ресурсами. Кроме того, нагреватели подобного рода отличаются простотой монтажа и дальнейшего обслуживания. Но вместе с тем, иногда приходится оплачивать довольно-таки немалые счета за потребление этого природного топлива. Дело в том, что на отопление помещений с большой площадью действительно уходит немало денежных средств. Поэтому вопрос, как уменьшить расход газа, точнее, как сэкономить газ, является очень актуальным.

Согласно общепринятым нормам для обогрева 10 квадратных метров жилого помещения необходимо примерно 1 кВт тепловой энергии. На основе этого, для обогрева жилья площадью 200 кв.м будет достаточно котла на 20 кВт.

За основу нормы 10 кв.м = 10 кВт тепла принимается дом с металлопластиковыми окнами, утепленными входной дверью, полом, потолком и фасадом. При отсутствии любой составляющей необходимо прибавлять к расчетному значению от 10 до 30%.

Дальше можно выполнить расчет потребления газа на обогрев дома на срок в один месяц. Для этого нужно перемножить мощность котла, количество дней и часов использования нагревателя:

20 кВт х 30 дней х 24 ч/сутки = 14 400 кВт/час

Полученный результат не есть абсолютным. Например, нагревательный прибор не работает на полную мощность. Кроме этого, при повышении температуры на улице необходимость в использовании обогревательного блока, как правило, отсутствует.

Поэтому нередко специалисты попросту делят получившееся число в два раза: 14400 / 2 = 7200 кВт/час. Это норма потребления газа вполне приемлемая для обеспечения комфортных температурных условий проживания. Учитывая, что продолжительность отопительного периода составляет 6 месяцев, то можно узнать расход газа на отопление:

6 х 7 200 = 43 200 кВт/час

Принимая в расчет, что кубометр газа вырабатывает 10 кВт/час теплоэнергии, получаем — 43200 / 10 = 4320 кубометров газа.

Чтобы сократить расход газового котла, можно прибегнуть к помощи квалифицированных специалистов, а точнее, использовать их советы:

  1. При регулярном и частом использовании голубого топлива лучше использовать газовую магистраль. Это наиболее экономичный вариант по сравнению с другими альтернативными источниками обогрева.
  2. Использование отопительного оборудования более высокого качества, изготовленного по инновационным технологиям. То есть насосы, запорная арматура, терморегуляторы, нагреватели и прочие функциональные элементы обогревательного блока во многом могут помочь сэкономить газ при отоплении. Например, в вашей тепловой обвязке присутствует нагревательный котел, оснащенный датчиком отслеживания температуры, и центробежная насосная установка. По конечному счету получится экономия топливных ресурсов при пуске холодной системы.

  1. Наличие в тепловом блоке программатора поможет регулировать температурные условия в сооружении в зависимости от присутствия людей в нем. Так, посредством этого прибора можно запрограммировать систему таким образом, когда в ночное время или при отсутствии домовладельцев дома температура в нем будет понижаться буквально на 2-3°С, а за определенное время до прихода или пробуждения в автоматическом режиме температура начнет подниматься до заданного терморегулятором значения.

Чем поможет снижение потребления топлива на 2-3°С? Как это поможет сэкономить газ? Однако, даже такое незначительное понижение в холодное время года, поможет сократить расходы на оплату счетов за голубое топливо примерно на 15-25%.

Но при этом не стоит полностью отключать котел или убирать его до минимума. Средний режим потребления позволяет стабильно поддерживать температуру, тогда как при отключении и последующем включении будет гораздо большее потребления газа для быстрого нагнетания температуры в помещении.

  1. Если нагреватель будет оснащен гидравлической стрелкой на обвязке с частотно-регулируемым насосом и подключен к терморегулятору, то он сам будет осуществлять регулировку температурного режима теплоносителя в отопительном контуре. Так, котел будет редко включаться, и функционирование его будет осуществляться более оптимально.
  2. Оснащение радиаторов термоголовками, благодаря которым обогрев будет экономичнее и эффективнее.
  1. Оснащение отопительной системы газовым счетчиком. Это позволит вам оплачивать только тот объем голубого топлива, которое вы потребляете. Ведь сегодня многие из нас покупают газ по завышенным рассчитанным нормам, которые учитывают не только потребление отопления и горячей воды, но и массу других статей расходов, вызывающих много вопросов у потребителей.

Помимо вышеуказанных вариантов, как сэкономить газ при газовом отоплении, существуют еще и другие методы сокращения расхода голубого топлива.

Согласно исследованиям, через стеновые перекрытия уходит до 35% тепловой энергии, что в значительной степени увеличивает расход газа на отопление дома. Именно по этой причине необходимо позаботиться о качественном утеплении стен, если вы хотите сэкономить газ.

Безусловно, выполнить качественную теплоизоляцию можно на стадии возведения постройки. Но вместе с тем, существует масса способов утепления стеновых перекрытий и после постройки. Так, можно прибегнуть к фасадной теплоизоляции, которая выполняется следующим способом:

  1. Подготовка фасада – снятие старого покрытия, очищение от краски или шпаклевки, устранение щелей и трещин.
  2. Дальше идет процесс утепления. Для этого можно использовать минераловатное полотно, пеноблоки и прочие энергосберегающие материалы. Крепление таких плит, как правило, осуществляется посредством дюбелей.
  3. Укладка армированной сетки.
  4. Шпаклевка теплоизолятора.
  5. Декоративное покрытие, в качестве которого может быть как краска, так и любо другой состав, обеспечивающий защиту теплоизолятора от внешних негативных факторов.

В качестве отличного изолирующего материала можно рассматривать пеноплекс – современный утеплитель, наносимый на поверхность путем распыления. Он качественно закрывает все швы и поры (потенциальные мостики холода), но не препятствует циркуляции воздуха.

Не рекомендуется утеплять помещение изнутри. Исключение может быть только в том случае, если физически нет возможности изолировать внешнюю сторону дома или квартиры.

Если в вашем доме стоят деревянные рамы старого образца, то знайте, через них уходит, на минуточку, 65% тепловой энергии. Поэтому, одним из самых эффективных вариантов, как сэкономить газ в частном доме, это качественное остекление, в качестве которого лучше всего показывают себя металлопластиковые многокамерные окна. Конечно, такой метод требует дополнительного капиталовложения. Но с учетом больших объемов потерь тепла экономия будет ощущаться уже со второго отопительного сезона.

Зачастую некачественная теплоизоляция кровли приводит к немалым потерям тепловой энергии. Специалисты не советуют оставлять чердачное помещение холодным. Самый оптимальный метод утепления чердака – это укладка минераловатных плит в деревянной обрешетке крыши.

И в завершении хотелось бы добавить: на расход голубого топлива влияет огромное количество нюансов, начиная от качества обогревательных приборов и комплектующих системы и заканчивая состоянием самого жилища. И если придерживаться вышеуказанных рекомендаций, то можно сократить расходы на потребление газа как минимум на 35%.

ВИДЕО: Как уменьшить потребление газа

Источник: http://www.portaltepla.ru/gazovie-kotli/kak-sekonomit-gaz-pri-otoplenii-chastnogo-doma/»

Обслуживание газового котла с низкой производительностью обходится недешево. Поэтому любой, кто пользуется таким устройством, хочет найти оптимальный режим работы газового котла, при котором он будет обладать максимально возможным КПД (коэффициентом полезного действия) при минимальных затратах топлива. Особенно актуальной эта проблема становится в преддверии очередного отопительного сезона.

На производительность газового котла влияют разные факторы. Если вы еще не купили данное устройство, а только планируете его приобрести, учтите, что главным условием для его установки является наличие централизованного газоснабжения. Некоторые считают, что смогут обойтись баллонным газом, но это существенно увеличит расходы. В этом случае лучше установить электроотопление.

Оптимальная работа зависит от следующих критериев:

  1. Конструкции котла – они могут быть одноконтурные, двухконтурные, навесные, напольные и т.д.
  2. КПД – номинального и реального.
  3. Правильной организации отопления в доме: мощность котла должна соответствовать площади обогреваемых помещений.
  4. Техническое состояние оборудования.
  5. Качества газа.

Теперь подробнее рассмотрим, как можно оптимизировать каждый из критериев, чтобы добиться максимальной производительности устройства.

Котлы бывают одноконтурные и двухконтурные. К первому придется докупать бойлер косвенного нагрева, чтобы он смог нагревать воду. Двухконтурный вариант предпочтительнее, так как он укомплектован всем необходимым для производства горячей воды и отопления дома. Для удобства использования приоритетным режимом в таком котле является подача горячего водоснабжения. Это значит, что при включении подачи воды, отопление прекращается.

Существуют настенные и напольные газовые котлы. Первые обладают меньшей мощностью и смогут обогреть только помещение площадью до 300 м². Если ваш дом больше, необходимо будет приобрести еще один навесной или напольный котел.

В инструкции к любому газовому котлу указывается номинальный КПД, обычно он составляет 92-95%, у конденсационных моделей – около 108%. Однако реальный показатель обычно на 9-10% ниже. Еще больше снижает его наличие различных видов теплопотерь:

  1. Физический недожег – этот показатель зависит от объема лишнего воздуха, находящегося в агрегате в процессе сжигания газа. Также на него влияет температура уходящих газов: чем она выше, тем ниже КПД котла.

  1. Химический недожег – этот показатель колеблется в зависимости от объема окиси угарного газа, которая появляется от сгорания углерода.
  2. Теплопотери, которые уходят через стенки котла.

Повысить реальное КПД устройства можно следующими способами:

  1. Снижением показателя физического недожега с помощью регулярной чистки сажи на трубопроводе и уборки накипи с водяного контура.
  2. Уменьшением количества лишнего воздуха путем установки ограничителя тяги на дымоходную трубу.
  3. Регулировкой положения заслонки поддувала таким образом, чтобы достигалась максимальная температура теплоносителя.
  4. Регулярной очисткой копоти на камере сгорания, из-за которой увеличивается расход газа.

Увеличить КПД газового котла позволит замена дымохода на более инновационный. Большая часть традиционных отводных труб слишком зависят от погодных условий. На замену им пришел коаксиальный дымоход, который отличается стойкостью к температурным перепадам и способен повысить КПД, а также сэкономить топливо.

Как правильно организовать отопление дома газовым котлом?

Соответствие мощности отопительного котла обогреваемой площади помещения является ключевым фактором качества обогрева. Этот фактор влияет также на продолжительность бесперебойной работы агрегата.

Обычно для обогрева дома, построенного в соответствии со всеми строительными нормами, достаточно 100 Вт мощности на 1 м². Исходя из этого правила, получим следующую таблицу.

Источник: http://oteple.com/optimalnaya-rabota-gazovogo-kotla/»

Комментарии

Комментирование отключено.
