Наверное, только ленивый, в нашем сообществе традиционного отопления, не писал и не рассуждал о печах с КПД (коэффициентом полезного действия) больше 100 процентов. А некоторые идут даже дальше и имеют собственные разработки и действующие модели (!) с многократным превышением пределов, установленных законами природы. Давайте вместе порассуждаем о том, насколько вообще актуальна эта проблема для обычного потребителя и нет ли тут преувеличения значимости этого вопроса и, возможно, его стоит оставить на совести “гениев маркетинга”? Но давайте по порядку…

Скорее всего, первоначально смуту внесли производители разномастных металлических печей (печей длительного горения), потому как конкуренция в их среде намного сильнее чем у строителей печей из кирпича и им приходится бороться за кошелек потребителя, используя самые разнообразные ухищрения и невероятные доводы. Но металлические печи – это отдельная, специфическая тема, и ее в данном контексте касаться не будем.

Я настоятельно советую отнестись внимательно и серьезно к данному материалу и описанным в нем явлениям, так как непонимание этих вещей грозит серьезными последствиями.

Итак, почему мифы о сверх КПД печей как металлических, так и кирпичных очень распространены? Скорее всего потому, что они взросли на благодатной почве: дефицит информации. Люди часто не знают о печах даже простейших вещей, например, как правильно топить печь, как ее обслуживать. Естественно более сложные вопросы о том какую печь выбрать, по каким параметрам – вообще “Терра Инкогнита” и интернет тут часто не помощник, а скорее источник колоссального количества дезинформации. Но. что имеем, то имеем.
Вернемся, пожалуй, к КПД. Как известно из школьного курса, это безразмерная величина, ее максимальное значение принято считать равным единице, а в процентах соответственно 100. Это очень важный параметр для многих технических устройств, и на мой, очень субъективный взгляд, этот параметр является весьма второстепенным для кирпичных печей. Но оговорюсь – для потребителя. Печник должен хорошо разбираться в сути вопроса.

“Как так, второстепенный вопрос?” — спросите вы, “Как же так, по каким тогда параметрам оценивать эффективность печи?” — продолжите вы и будете совершенно правы. Забегая вперед, заметим, что у печи множество параметров, которые для вас, как для потребителя будут наиболее важны. Например, это способность аккумулировать тепло, эргономичность, эстетический вид, длительность межремонтного цикла, наконец — безопасность печи и многое другое. Да, многие параметры печи напрямую связаны с ее КПД, например ее экономичность. Однако абстрактные цифры не дадут вам никакого представления о том насколько печь экономична, тут остается только довериться объяснениям и обещаниям печника. Либо приобрести печь заводского изготовления (например сборную) где производитель уже рассчитал КПД и другие параметры. И опять таки – это если вы доверяете этому производителю… Вернемся же к значимости вопроса. Приведу пример, у известного и уважаемого в наших кругах автора современных книг и исследований о печных процессах, доктора наук – Хошева Юрия Михайловича, есть недавно изданная книга “Дровяные печи. Процессы и явления”. В книге, на мой взгляд, досконально и с учетом современных реалий описаны процессы сопровождающие горение дров, физические и химические явления, проанализированы вопросы эффективности и конструкции бытовых печей. При этом в книге, согласно оглавления 389 страниц, а вопросу КПД посвящено лишь 4 страницы . Вот и делайте выводы о значимости вопроса.

Хорошо, мы уже достаточно порассуждали о том, что показатель КПД сам по себе не так и важен для печи, а подчас, будучи неизвестно кем и как рассчитан вообще является рекламной уловкой и не больше. Казалось бы, ладно, ну пусть кто-то придумывает цифры, они нам жить не мешают. Но все же, опасность есть и она подстерегает доверчивых мастеров, а так же желающих построить печь самостоятельно. Если предположить, что все уходящие в атмосферу дымовые газы это тепловые потери с которыми надо бороться, то в качестве простого и очевидного решения представляется увеличение площади тепловоспринимающих поверхностей внутри печи. Такая информация есть, есть мастера которые преподносят как свое ноу хау высокоэффективные печи со множеством каналов, большие и массивные печи с маленьким топливником, многоэтажные печи с топливником только на первом этаже – вариантов много. И вот тут кроется очень нехороший момент. Упрощенно и укрупненно, печь можно рассмотреть как систему, как устройство, состоящее из трех основных агрегатов:
— топливник: в нем происходит сжигание дров, сложные физико-химические процессы преобразования топлива в тепловую энергию, генерация горячих дымовых газов;
— конвективная система: система каналов, полостей и объемов в которой движутся дымовые газы и отдают часть своей тепловой энергии стенкам и иным тепловоспринимающим элементам печи;
— дымоход: финальный и, как правило, вертикальный участок для утилизации отработанных дымов газов.
Между прочим, рассматривая устройство печи в таком ракурсе, напрашивается забавная аналогия с человеческим организмом, где топливо это пища, топливник это желудок, конвективная система это тонкий и толстый кишечник ну и дымоход – прямая… В общем понимаете, с аналогиями можно далеко зайти, поэтому возвращаемся на серьезный лад. Так вот, для нормальной работы печи и дымохода критично важно, что бы отходящие дымовые газы были определенной температуры. Во-первых, температура в дымовой трубе создает эффект тяги и большинство печей просто не будут функционировать без устойчивой тяги, во-вторых, температура ниже определенной в дымоходе, может вызвать эффект образования конденсата. Печной конденсат отнюдь не безобиден, особенно, если он систематически образовывается в кирпичной трубе. Однако и сэндвич дымоход из нержавеющей стали – не панацея. Вот несколько фотографий разобранного дымохода с такими проблемами. Это печной конденсат в твердой и полу твердой форме — он опасен! Это не шутки.

К счастью для вас, при помощи этих фото передать запах невозможно. Причина – изначально не верно спроектированная и построенная печь. Кстати, наверняка с очень высоким КПД, хотите себе такую печь? Итог: полгода “работы” этой печи и последующий ее снос, потому что жить рядом с такой печкой невозможно и вредно для здоровья. Между прочим, кирпичи, которые пропитались печным конденсатом, никуда для повторного использования не годятся

И если с максимальной температурой уходящих газов все более-менее известно и ее нормирует действующий Свод Правил 7.13130.2013, то с минимальным значением все сложнее и эти данные не так распространены. Но получить их так же можно, например вы можете ознакомиться с работой Владимира Викторовича Шевякова “Конденсат в трубе бытовой печи при горении дров”, опубликованной в электронном журнале Universum: Технические науки: электрон. научн. журн. 2015. No 6 (18). Изучив этот и другие источники, можно прийти к выводу, что минимально рекомендуемая температура уходящих дымовых газов должна быть не ниже диапазона 70-100 С, но не выше оговоренного СНИПом. Это и понятно, так как температура при которой вода переходит в газообразное состояние – 100 С при нормальных условиях, а вода и есть основа и база печного конденсата, соответственно, в газообразном состоянии влага беспрепятственно покидает дымоход и не осаждается на стенках в виде “росы”. Ситуация серьезно усугубляется, когда владелец печи топит ее сырыми дровами (влажность > 20 %). Таким образом, понятно, что бесконечно повышать КПД кирпичной печи не стоит и гнаться за этим показателем тоже не надо, так как это грозит серьезными последствиями.

Источник: http://pechnik.pro/articles/masonrystoveswithhighefficiency»

Знаете ли вы, чем «голландка» отличается от «шведки» или какие виды печей еще бывают? Понимаете ли, как теплоотдача и теплоёмкость, влияют на эффективность отопления в загородном доме или бане? Если нет – читайте внимательно, мы расскажем о всех классификациях печей, использующихся в современном строительстве.

Если изучить справочники, то выяснится, что единой утвержденной классификации отопительных устройств нет. Связано это с универсальностью конструкции, быстротой модернизации, региональной спецификой. Так, отопительно-варочные печи, установленные в домах Украины и Кубани, являются разновидностью «шведки», а современные «голландки» отличаются от оригинальных строением дымохода.

Условно можно сделать группировку по следующим признакам:

  • стране происхождения – голландские, шведские, русские;
  • предназначению – отопительные, варочные, комбинированные;
  • материалу – кирпичные, каменные, железные;
  • толщине стенки – толстостенные, комбинированные, тонкостенные;
  • типу дымохода – прямой, многоканальный (последовательный и параллельный);
  • устройству топки – закрытые и открытые (камины);
  • форме – угловые, квадратные, круглые, многоугольные.

Рассмотрим современные виды отопительных печей и расскажем, в каких условиях они будут наиболее эффективны.

Конструкция разработана в Нидерландах, отличается прямоугольной формой и одноканальным прямым дымоходом. До середины XIX века она использовалась в домах состоятельных людей, затем была вытеснена системами центрального отопления. В Советском Союзе подобные печи устанавливались в загородных частных домах, в наши дни используются для создания оригинального дизайна интерьера.

Для отопления подобные устройства малопригодны – их КПД не превышает 40 %.

Эти виды обладают рядом достоинств, привлекающих как мастеров-печников, так и жителей частных домов.

  1. Простота конструкции – все будет работать исправно даже в том случае, если мастер допустит незначительную ошибку при строительстве.
  2. Доступность модифицирования – можно без снижения КПД и особых переделок пристроить очаг.
  3. Разные габариты – при желании, размер топки можно уменьшить до 50 см2.
  4. Невысокая стоимость строительства – материала для такой печи нужно меньше, чем для русской или шведской.
  5. Растяжимость – можно увеличить длину дымохода без изменения площади топки.
  6. Быстрое нагревание без перерасхода дров.
  7. Высокая теплоотдача – возможность обогрева помещения площадью до 60 м2.

Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

При Петре I русские печники усовершенствовали голландскую конструкцию, заменив канальную систему колпаковой. Такие отопительные приспособления работают по противоточному принципу, могут иметь круглую, треугольную или многогранную форму и устанавливаться в любом помещении. Европейцам понравилось нововведение, так появились псевдо-голландки.

Как видно из названия, изобретателями устройства являются шведы – заядлые охотники, проживающие в стране с сырым и холодным климатом. Отопительная конструкция должна была долго держать тепло, быть пригодной для приготовления пищи и просушки белья. Неудивительно, что шведская печь становится незаменимым атрибутом охотничьего домика.

«Шведка» является модернизированным вариантом «голландки». Тут дымоход вынесен в заднюю часть, называющуюся «щиток» и имеет один извилистый канал. В зависимости от его сечения, можно выделить три типа «шведок».

Источник: http://znatoktepla.ru/pechi/raznovidnosti-i-tipy-pechej.html»

Металлические печи-камины: типы конструкции, КПД, особенности установки

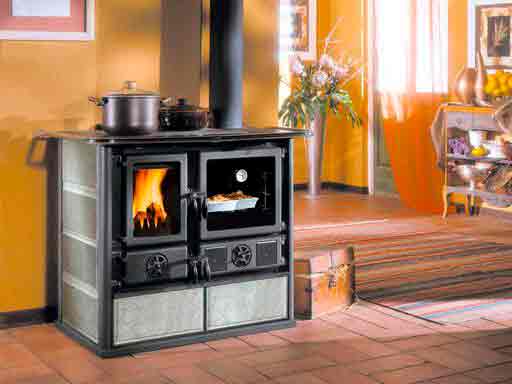

Печи камины также могут быть варочно-отопительными. Это позволяет использовать ее в качестве обогрева помещения, а также для приготовления пищи. В указанном случае устройство зачастую снабжается двумя раздельными топками. Однако имеются и совмещенные варианты, благодаря чему можно отказаться от обустройства двухканального дымохода.

По виду топлива печи камины могут быть:

По виду топки печи камины могут быть:

1. с открытой топкой;

2. с закрытой топкой.

По способу размещения печи камины могут быть:

1. отдельно стоящими;

Печи камины являются гибридом камина и бытовой печи. В состав отопительного узла подобного типа может входить;

1. отопительная печь, чтобы обогревать помещения;

2. небольшая плита, чтобы во время топки использовать огонь для приготовления пищи либо подогрева воды;

3. духовка, чтобы хранить подогретую пищу, а также сушить грибы или фрукты;

4. камин, который отличается быстрой отдачей лучистого тепла.

Конструкции из стали или чугуна могут быть совершенно разными. Это определяется необходимой функциональностью, но они являются более простыми. Фабричные изделия из стали и чугуна отвечают всем требованиям безопасности, такие отопительные приборы благодаря незначительному весу можно устанавливать прямо на пол, не заботясь о создании фундамента. Топки в зависимости от конструкции могут быть длительного и переменного горения. При этом топки длительного горения выделяются высокой герметичностью, что способствует полному сгоранию топлива. Если говорить о функциональности очагов, то к самым удобным можно отнести камины с закрытой топкой, которые дополняются варочной панелью, а также духовым шкафом.

Печи камины из кирпича отличаются наиболее сложным устройством. Во-первых, они складываются из кирпича, вследствие чего они выделяются большими размерами и весом, а также нуждаются в установке специального фундамента. Печи камины встраиваются в стены так, чтобы можно было обогревать непосредственно несколько помещений. В то же время топки камина и печи являются раздельными, они выходят в разные комнаты.

Кирпичные печи камины довольно часто оснащают готовой чугунной топкой, чтобы добиться максимальной герметичности. Топку в классическом варианте выкладывают при помощи шамотного огнеупорного кирпича. Печи камины имеет две топки, а также дымоход, в результате они способны работать независимо. Такая конструкция подразумевает большое количество дымооборотов, вследствие чего долго сохраняется тепло.

Печи камины могут иметь два варианта устройства для отвода дыма и угарного газа:

1. внутренний дымоход — такая система меньше загрязняется сажей и имеет лучшую тягу. Незначительно и количество создаваемого конденсата. Однако такой аксессуар потребует при монтаже разборки крыши;

2. наружный дымоход – прекрасный вариант, если установка осуществляется у наружной стены дома. Подобный дымоход имеет ряд недостатков в виде чрезмерного образования конденсата, а также засоров тяги. Но такая конструкция больше распространена.

Источник: http://7pechey.ru/otopitelnyie-pechi/kamin/pechi-kaminyi-osobennosti-konstruksii.html»

Железный камин на дровах легко отопит небольшой загородный дом или дачу. Простота конструкции дает возможность изготовить самодельный камин из металла, воспользовавшись простыми и понятными чертежами.

Железные камины ( так называемый камин «Буржуйка»)для дома имеют достаточно интересную конструкцию. Топка выполнена в виде камеры, которая стоит на подставке или опоре. Для стального камина не нужен фундамент, так как вес конструкции довольно мал. Сама топка переходит в дымоход, который удаляет продукты горения. Для гармонии с окружающим интерьером производиться внешняя отделка огнеупорными материалами.

От способа расположения отопительной конструкции в помещении железные печи камины разделяются на следующие виды:

  • Пристенные
  • Угловые
  • Навесные
  • Центральные
  • Встроенные

Также все отопительные агрегаты различаются формой и размером топки. Камера для дров может быть выполнена конусной, цилиндрической, квадратной. Основные детали могут быть выполнены при помощи сварки, либо методом ковки, как у кованых каминов. Наиболее популярным для маленьких помещений является камин стальной угловой.

Самодельные железные камины — преимущества и недостатки

Железные камины для дачи обладают следующими положительными сторонами:

  1. Малый вес конструкции
  2. Простое обслуживание
  3. Простой монтаж
  4. Быстрый нагрев помещения
  5. Монтаж можно выполнить где угодно

Не смотря на выдающиеся плюсы конструкции, имеются и недостатки. В первую очередь можно обжечься, так как печь довольно сильно разогревается. И еще одним существенным минусом является то, что тепло идет пока горят дрова. После топки печь быстро остывает.

Самодельный камин из металла — используемое топливо

Лучше всего для отопления использовать дрова, предпочтением является осина. В отдельную разновидность стоит отнести печь на пелетах, которые загружаются в топку, в нужном объеме. Интенсивность горения такой печи автоматически регулируется. Для этого на конструкцию устанавливается бункер для пеллетов и система подачи. Такие системы можно приобрести в готовом виде. Некоторые конструкции в качестве тепловой энергии могут использовать газ. Такие приборы наиболее безопасны для дома, но выполнить из своими руками не представляет возможности.

Материалы необходимые для самодельных каминов или печей

Для того чтобы сделать железный камин для дома, на дровах, используются следующие материалы:

  • Металл для топки толщиной не менее 5 мм
  • Тонкий метал для изготовления зольника
  • Трубы и колена для дымохода
  • Чугунный колосник
  • Топочная дверка
  • Подставка под камин

После того как вы подготовили все материалы необходимо приступить к проектированию. Чертеж лучше составить до процесса монтажа, так будет проще установить конструкцию.

Далее рассмотрим пошаговую инструкцию для сооружения отопительной конструкции собственными силами:

  • Из уголков делается прямоугольная рама с ножками, которая будет основанием конструкции. После сборки она надежно крепиться к полу. Сверху рамы кладется лист железа.
  • Из листов железа сооружается ящик, который будет выполнять роль топки. Топка должна выполняться с двойными стенками, это увеличит КПД конструкции. Топку необходимо разделить на два отсека, в одном будет происходить горение а в другом скапливаться и отводиться дым.
  • На топочную камеру устанавливаются дверки, после чего она устанавливается на подставку.
  • Когда все будет готово, приступаем к дымоходу, который выполняется из труб. Они стыкуются между собой при помощи раструбов, при помощи жаростойкого герметика. Для того чтобы поменять направление дымохода используют колена.
  • Дымоход крепиться к стене кронштейнами и хомутами. Для полной безопасности межэтажные проходки тщательно изолируются при помощи базальтовой ваты.
  • Стены за камином также тщательно термоизолируются при помощи листовых огнеупорных материалов, та же история происходит и с полом. © [link]kaminbrick.ru[/link]

Важно: Печи и камины на дровах необходимо размещать в местах, где обеспечивается постоянный приток свежего воздуха. Также необходимо позаботиться чтобы около конструкции не было легковоспламеняющихся материалов.

Источник: http://kaminbrick.ru/vidy-kaminov/otopitelnyj-kamin/samodelnyj-kamin-iz-metalla.html»

Особенности конструкций отопительных печей-каминов универсального типа

Для обустройства индивидуальной системы отопления в частном доме используются печные устройства. Это многофункциональные и сложные конструкционные агрегаты, функционирующие на разном топливе. Однако внешний вид печи-камина вовсе не похож на сдержанную металлическую конструкцию. Модернизированные модели достаточно разнообразны и могут не только отапливать помещение, но и выступать центральным декоративным элементом в интерьере.

Применение каминной печи универсального типа считается гораздо эффективнее, чем выбор однокомпонентного камина. Такой тип устройств разделен на несколько видов, рассмотрим их более детально.

Стандартные камины не столь эффективны в качестве отопительного прибора из-за низкого коэффициента теплоотдачи, также большой процент вырабатываемого тепла попросту уходит в дымоотводную трубу. Поэтому этот вариант применяется исключительно в качестве дополнительного отопительного устройства. Тем не менее в комнате, где размещен камин уютная и комфортная обстановка, с достаточным уровнем тепла.

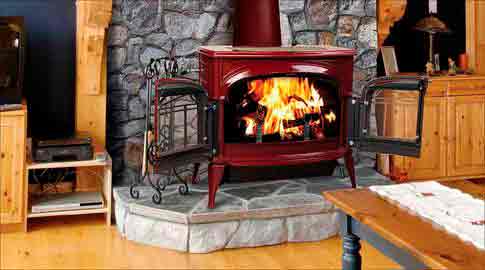

Фото 1 Металлическая печь-камин. Оригинальный дизайн легко впишется в интерьер комнаты.

Более подробно о всех достоинствах и недостатках металлической каминной печи читайте на нашем портале.

Рассматривая более подробно функциональные характеристики печи дровяного вида можно выделить эффективность теплоотдачи, а соответственно, прибор подходит в качестве основного источника тепла. Однако этот вид оснащен закрытым топочным отсеком, поэтому наслаждаться пламенем огня не получится.

Более интересные модели представлены в комплексном агрегате – печи-камине. Именно здесь продуманы все детали и совмещены наилучшие качества обоих приборов. Различают виды по типу используемого топливного материала.

Расширить свои знания можно прочитав статью на нашем портале о правилах подбора топливного очага камина.

Разновидности каминных печей:

  1. С применением ситалла (прочный термостабильный материал), например, дверца из термостойкого стекла или рапидный топочный отдел.
  2. С функционалом печи. Этот вариант представлен металлической топкой, вмонтированной в кирпичную или каменную кладку. За счет воздушных конвекционных каналов, оборудованных внутри камина, производится задержка полученного теплового носителя, что эффективно применяется в отоплении.

Фото 2 Дизайн помещения с универсальным печным устройством.

Камин с функциями печи может быть сформирован в самых различных вариантах, тем самым придавая оригинальности дизайну дома.

Для производства таких агрегатов применяются следующие материалы:

  • кирпич;
  • натуральный или искусственный камень;
  • сталь, чугун;
  • комбинация нескольких материалов.

В качестве дополнительного источника советуем ознакомиться с материалом на нашем портале о правилах выбора печного прибора для дачи.

Фото 3 Обогревающее печное устройство, рассчитанное на отопление нескольких комнат.

В качестве основного отопительного прибора выделяют такие разновидности: с водяной рубашкой и с конвекционным режимом нагрева воздуха.

Важно знать! Если квадратура дома позволяет специалисты рекомендуют устанавливать комбинированного типа печные устройства, если места немного лучше остановить свой выбор на металлическом обогревательном приборе.

В большинстве случаев, если для производства печи были выбраны чугун или сталь, топочный отсек делают достаточны большим с термостойким прозрачным стеклом за счет чего можно наслаждаться пылающим пламенем. В такой конструкции важен не только внешний вид, но и качество обогрева. Есть модели с водяной рубашкой, с их помощью осуществляется прогрев всего дома. Аналогичного действия и стальные камины с конвекционным типом отопления.

Важно знать! На больший эксплуатационный срок рассчитаны именно приборы с водяным контуром, поэтому для оснащения постоянной системы отопления лучше выбирать этот вид.

Фото 4 Отопительный прибор с водяной рубашкой.

Для отвода продуктов горения, в печи-камине есть дымоотводная труба, которая выводится на улицу. Патрубок может отводится напрямую через этажное или чердачное перекрытие и прокладываться вдоль стены, или же встраиваться в стену, благодаря чему система отвода дыма будет полностью закамуфлирована. Металлические печные камины с воздушным обогревом имеют повышенную устойчивость к перепадам температуры. Тем не менее есть и отрицательные стороны у прибора – внушительная толщина стенок существенно утяжеляет конструкцию.

Важно знать! Достаточно часто, для более длительного сохранения тепла, производимого печкой с конвекционным типом обогрева, ее встраивают в кирпичную кладку.

[Фото 5 Печной камин, сделанный из металла, является модной изюминкой в стильном интерьере.]

  • небольшие габариты если сравнивать с кирпичным или комбинированным аналогами;
  • интересные дизайнерские формы;
  • мобильность (легкое перемещение);
  • экономный расход топливных материалов за счет системы вторичного догорания газов;
  • повышенный ресурсооборот при подключении к водяному контуру.

Добавляйте в закладки интересный материал на нашем сайте о камине с водяной рубашкой.

Этот вид представлен конструкцией с топочным отсеком, прямой дымоотводящей системой и печкой, подключенной к дымоообороту. В основном модели оснащены только одной дымовой трубой. Может быть осуществлен вариант поочередной топки. Регулирование процесса происходит посредством специальных задвижек.

Фото 6 Кирпичный мультифункциональный комплекс с регистром для хлеба.

Размещение топочных камер может отличаться: одно- или разностороннее. Каминная печь с тепловым обменником и плитой позволяет не только эффективно обогревать большую площадь, готовить пищу, но и в дополнение может быть оснащена регистром для выпекания хлеба. Обустройство такого технически обширного комплекса требует знания устройства и навыков работы с печным оборудованием.

Важно знать! Для самостоятельного возведения такого оборудования потребуется детальная схема чертеж и четкий план выполнения работ, т.к. любые неточности в воспроизведении модели повлекут за собой неправильную работу устройства.

Такая модель отопительного прибора является встраиваемой, т.е. металлическая топочная камера монтируется в каменный или кирпичный каркас. Топливный отсек может быть представлен открытым или закрытым экранным типом из жаростойкого стекла. В некоторых модернизированных вариантах есть дополнительная кирпичная камера над топочным отделом, обладающая теплоаккумулирующими свойствами с постепенной отдачей.

Фото 7 Модель комбинированного типа в интересном дизайне.

Аналогичным образом этот вид может быть: с воздушно-конвекционным типом отопления или с водяной рубашкой.

Важно знать! Печка с водяным контуром имеет больше положительных характеристик, т.к. ее КПД на 25% выше, в сравнении с другими представителями вида. Это значит, что прогрев комнаты будет осуществлен быстрее, при этом расход горючих материалов меньший.

Несмотря на широкое разнообразие моделей печных каминов практически все они позволяют в полной мере приобщится к созерцанию пылающего огня в очаге, а наличие различных функций дает возможность не только готовить пищу, но и полноценно отапливать дом.

Источник: http://kaminochag.ru/kontent/stati/pechi/osobennosti-konstrukczij-otopitelnyix-pechej-kaminov-universalnogo-tipa.html»

Для многих людей печь символизирует уют. Огонь создает обстановку, которая способствует отдыху душой. В последнее время наибольшим спросом пользуются металлические агрегаты. И причиной этому служат и надежность, и высокие технические характеристики. Как и любой обогревательное устройство, печь из металла монтируется согласно нормам и правилам пожарной безопасности. Требования к установке в деревянных домах, несомненно, жестче. Грамотный монтаж не только позволит избежать несчастных случаев, но и поможет максимально повысить КПД агрегата. В статье речь пойдет о том, как установить металлическую печь.

Содержание:

Данное оборудование широко используется для обогрева бань, дач, рабочих вагончиков и других помещений небольших площадей.

Печь металлическая фото

За годы «эволюции» оно претерпело немало изменений, что положительно отразилось на следующих параметрах и нюансах:

  • функциональность. Сегодня производители предлагают модели, работающие в разных температурных режимах. Такие параметры позволяют подобрать оптимальный микроклимат;
  • КПД. Усовершенствованная конструкция предоставляет возможность выбора или совмещение различного выбора топлива, достигая эффективного обогрева помещения. За счет увеличенной площади топки горючее сжигается полностью, что в свою очередь повышает коэффициент полезного действия;
  • комплектация. Оборудование может быть дополнено баком для подогрева воды, что актуально не только для бань, но и жилых строений на дачных или садовых участках;
  • дизайн. Модельный ряд дает возможность выбрать изделие в стильном исполнении. Эргономичные формы при высокой эффективности – идеальное сочетание. Металлические устройства оформляются декоративными элементами из стекла или кованых деталей.

Этот универсальный источник обогрева может работать от различного вида топлива:

  • электрические модели оснащены целым набором функций, призванным повысить комфорт при эксплуатации (пульт ДУ, панель для установки задач и т.д.). Обогревательные ТЭНы быстро обеспечивают требуемую температуру. Однако при отключении электричества насладиться теплом не получится. Для решения проблемы рекомендуется установить генератор. Стоимость таких печей составляет 12-15 тыс. рублей;
  • газовое оборудование благодаря горелке и термостату позволяют регулировать интенсивность горения. Оно имеет надежную систему безопасности: автоматические датчики и контроллеры, которые срабатывают при форс-мажорных обстоятельствах. Агрегаты довольно экономичны, но при отсутствии природного газа необходимо будет закупать сжиженный пропан-бутан. Цена варьируется в пределах 15-17 тыс. руб;

  • дровяные печи являются наиболее популярными. Данный фактор обусловлен простым обслуживанием и ремонтом, а также доступным видом топлива. На рынке представлены модели, имитирующие камин. Оборудование довольно быстро прогревает помещение. Дымоходы работают на полное удаление продуктов горения. Стоимость таких теплогенераторов начинается с 12 тыс. рублей;

  • печи, топливом для которых служит мазут, солярка и особый дистиллированный состав, характеризуются высокой степенью безопасности. К тому же такие устройства экономичны в виду используемого сырья. Некоторые модели снабжены тумблером для перехода от одного вида топлива к другому. Самые простые агрегаты обойдутся всего 2 000 руб.

Металлическая печь должна подбираться на основе таких показателей, как:

  • скорость нагрева определенной площади;
  • максимальная и минимальная температура, которую может поддерживать оборудование;
  • размер топки и самого агрегата;
  • сплав металла, используемый для изготовления;
  • модификация дверцы;
  • удобство эксплуатации и обслуживания.

В основном на рынке представлено оборудование из чугуна, черной и нержавеющей стали. По габаритам оно делится на:

  • мини-печи с обогревом помещений площадью до 12 кв.м.;
  • стандарт-печи для поддержания температуры на 12-24 кв.м.;
  • большие печи, способные нагреть воздух на площадях свыше 24 кв.м.

Для облицовки используют керамику и талькохлорит в их разных модификациях. Такие материалы увеличивают первоначальный прогрев теплового оборудования, но заметно снижают неприятный горящий жар и увеличивают время отдачи тепла.

В некоторых моделях каменная облицовка играет только эстетическую роль, никак не влияя на физико-технические показатели устройств. Декоративные панели бывают съемными, так что их легко будет демонтировать и установить изделия с новым дизайном, кардинально меняя интерьер помещения.

Место под установку металлической печи своими руками

  • Технические характеристики агрегата для обогрева имеют большое значение, но не менее важным является и его месторасположение. Ведь передача тепла осуществляется не только конвективными воздушными массами, но и излучением, исходящим от стенок устройства.
  • Если кирпичная печь выдает слабое тепло и ее стенки в обычном режиме не прогреваются свыше 90 градусов, то металлическое изделие издает довольно жесткое излучение и стенки конструкции нагреваются до 500-600 градусов.
  • Место под установку определяют как во время проектирования помещения, так и после строительства дома, бани. Главным критерием служит расположение оконных и дверных проемов. Только в этом случае можно предугадать, в каком направлении будут двигаться холодные потоки воздуха.
  • Перед монтажом следует распланировать и рабочее пространство для топлива. Вид горючего не имеет значение, важно предварительно рассчитать путь подноски и его складирование около отопительного агрегата.

Зная и соблюдая меры пожарной безопасности, осуществить монтаж печи можно будет в помещениях, построенных из любых материалов, включая древесину. Хотя опасности возгорания подвержены и кирпичные, и блочные строения. Поэтому неукоснительно следуйте всем предъявляемым требованиям.

  • Установка агрегата выполняется на пол, выстеленный из негорючих материалов. Это может быть обычная бетонная стяжка, металлический лист, керамическая плитка и т.д. Края поверхности должны выступать как минимум на 50-70 см от корпуса устройства.
  • Стены, прилегающие к печи и близко стоящую мебель, изолируют жаропрочным материалом, например асбестовыми листами или суперизолом, таким образом можно сократить требуемое расстояние (1 м) от стены до задней стенки корпуса до 20 см.
  • Между оборудованием и деревянными поверхностями (стенами или той же мебелью) должно быть не менее полуметра, оптимально 60-70 см.
  • Большое внимание уделяется обустройству дымоходной системы. Используйте дополнительные элементы защиты, которые препятствуют засорению трубы и не позволяют строить птицам гнезда, что особенно актуально для вертикально расположенных каналов.

  • Расстояние между потолком и верхней частью корпуса обогревательного агрегата должно составлять не менее 1,2 м, а от дверцы топки до противоположной стены – 1,3 м.
  • Во избежание несчастных случаев, особенно если в семье есть дети, оборудование ограждается декоративным «заборчиком».
  • Некоторые модели предусматривают монтаж каналов в стенах для обогрева соседних помещений. В таких случаях следует использовать жаропрочные отделочные материалы. Рекомендации подробно описываются в инструкции, прилагаемой к каждому агрегату.

Подготовка пола и стен перед установкой металлической печи в доме

  • Стены, защищенные изолирующими материалами, не выглядят привлекательно. Поэтому их чаще всего декорируют керамической плиткой, а поддержать «уголок уюта» поможет напольные плиты из той же коллекции.
  • Керамика на бетонный пол укладывается сразу, а если это деревянная основа, то сначала настилается стекломагнезитовый, фанерный или гипсокартонный лист. Материал прикручивается саморезами непосредственно к половицам. Поверхность обрабатывают грунтом и оставляют на сутки до полного высыхания.
  • Плиточный клей наносится зубчатым шпателем, данный инструмент позволит добиться одинаковой толщины слоя. Первый ряд укладывается максимально ровно, здесь используется уровень для нивелировки поверхности как по горизонтали, так и вертикали. От того насколько безупречно выложен ряд зависит качество всей поверхности.

  • Керамические изделия монтируются без швов или с таковыми. Последний вариант поможет скрыть ошибки раскладки, соответственно уменьшая или увеличивая расстояние между ними.
  • Через 2 дня строительные крестики убираются, и швы заполняют затирочной смесью. Для перехода от плитки к основному напольному материалу используют декоративные порожки или уголки.
  • Таким же образом, выполняется монтаж плитки на стены. Жаростойкая мастика пятью точками наносится на керамику. Нижний ряд не придется подгонять по горизонтали, если напольная плитка была монтирована по всем правилам.
  • Подрезку изделий по размерам лучше производить при помощи трафарета, выполненного из плотного картона. Края кладки окантовываются специальным профилем, сочетающимся с порожком или плинтусом.

В зависимости от модели потребуется тот или иной вид подсоединения, сборки элементов. Каждый производитель старается представить оборудование с минимальным набором деталей. Вся информация по монтажу с подробными схемами прилагается к отопительному агрегату.

  • В большинстве случаях, оборудование необходимо лишь монтировать на подготовленное место. Сложность установки заключается в правильном подключении и грамотно расположенном выходе дымоотводного канала.

  • Дымоход может идти горизонтально или вертикально. Благодаря большому набору трубных элементов, его выход может осуществляться под разными углами. Стоит отметить, что выход через стену набирает популярность, но данное направление канала подходит не для всех печей.
  • Для компактных моделей применяют двустенные трубы из нержавеющей стали с изоляцией из базальтовой ваты. В такие изделия характеризуются меньшим образованием конденсата и оседанию сажи.
  • Подготовку отверстий под трубу проводят непосредственно перед ее монтажом. Для этого собирают дымоотводный канал и рассчитывают точку его выхода. Диаметр отверстия должен соответствовать рекомендациям завода-изготовителя.
  • Если имеется готовый дымоход, то трубу пропускают через шахту. При несоответствии диаметров используют специальные переходники (стаканы). Не следует применять сложные варианты направления канала. Многочисленные повороты послужат точками накопления остатков горения топлива.

  • Дымоход начинают собирать внутри помещения. К выходу корпуса, который может располагаться сверху корпуса или на его задней части фиксируется труба. Выше устанавливается шибер, служащий для регулирования тяги.
  • Если канал будет проходить под уклоном, то используется полуотвод с нужным градусом. Для герметизации соединений применяются термостойкие материалы. При необходимости монтируется так называемая «рюмка», которая соединяет трубы разных сечений.
  • В точке входа дымоотвода в стене или потолке монтируется металлическая пластина. В ней вырезается техническое отверстие равное диаметру канала. Этот элемент можно выполнить в виде фланца квадратной формы. Высота бортов должна соответствовать толщине межэтажного перекрытия или стены.

  • Полученная «коробка» крепится к поверхности, в отверстие (с улицы в помещение) пропускается дымоход. Пустое пространство между стенками фланца и двустенной трубой заполняется базальтовой ватой. Двустенный канал присоединяется к переходнику (рюмке) с помощью стяжных хомутов.
  • При выходе дымоотвода в стену со стороны улицы на трубу устанавливается тройник, от которого пойдет вертикальный канал. Его надежное крепление обеспечат стеновые кронштейны. Для защиты от попадания листьев, сухих веток оголовок оборудуют дефлектором. Данный элемент не позволит свить птицам гнезда на конце трубы.

Металлическая печь при всех ее достоинствах выдает слишком жесткое излучение, которое не позволяет свободно дышать в непосредственной от нее близости. Решение этой проблемы заключается в облицовке оборудования кладкой из полнотелого кирпича.

  • Перед работами необходимо убедиться, что пол выдержит внушительный вес, иногда доходящий до полтонны. При разметке соблюдается зазор между корпусом агрегата и будущей стеной в 3-8 см.
  • На деревянные полы укладывается металлический лист толщиной 2-4 мм, который в свою очередь застилается асбестом. Ширина подкладки берется с расчетом толщины самих кирпичей. Если основа выполнена из бетона или керамических плит, то в подготовке нет необходимости.
  • Стенки поднимаются в полкирпича. Раствор замешивается на основе глины, смешанной с песком, его густота должна быть средней плотности. Работы проводятся по всем каноном обычной кирпичной кладки, то есть с соблюдением нивелировки по плоскостям и перевязкой швов.

  • Во втором ряду на всех 3-х стенах делают технологические отверстия, примерно в полкирпича для качественного воздухообмена. Также оставляют отверстия для поддувала, дверцы и других конструкционных элементов печи.
  • Когда высота стены достигнет верха дверцы топки, на кирпичных блоках выставляют уголки их металла, которые распределят нагрузку, выдаваемую последующими рядами. Для декорирования верха используют разные варианты, например: оставляют открытым или выполняют в дугообразном виде.
  • Если по каким-либо причинам все вышеперечисленные действия вы решили переложить на плечи профессионалов, то установка оборудования обойдется в 7-10 тыс. рублей. Чуть дороже выйдут работы по монтажу в деревянных домах. Это связано с дополнительным обустройством изоляции.
  • Цена прокладки дымоходного канала через межэтажные перекрытия и кровлю составит от 25 до 40 тыс. руб. в зависимости от сложности проводимых работ. Если дымоотвод пойдет по наружной стене, то придется заплатить за установку около 5-10 тыс. рублей, где окончательную стоимость определит длина трубы.
  • Сэкономить на работах и выполнить монтаж теплового агрегата собственными усилиями или обратиться за помощью в специализированные организации решать, несомненно, только владельцу. Главное, чтобы установка самой печи и дымоотводной системы проводилась в соответствии с нормами пожарной безопасности.

Соблюдение правил поможет избежать страшных последствий, речь идет не только о возможной потери недвижимости, но и здоровье и жизни родных и близких людей.

Источник: http://strport.ru/klimat/ustanovka-metallicheskikh-pechei-trebovaniya-i-sposoby»

Камины и печи для загородного дома: конструкция, материалы, особенности выбора, цены

Современные печи-камины для загородного дома – это полноценные отопительные приборы с высоким КПД. А если учесть, что многие модели имеют варочную поверхность, а некоторые и духовой шкаф, то сжигание топлива проходит с «двойной» эффективностью.

Печь-камин с варочной поверхностью и духовым шкафом

Классические камины и печи с открытой топкой не соответствуют современным требованиям энергоэффективности. КПД обычного дровяного камина вообще один из самых низких – не более 20%. Русская печь или голландка эффективнее, но не намного. Причина тому – высокая скорость горения и необходимость притока свежего воздуха в больших объемах. А это приводит к следующим последствиям:

теплый воздух просто «улетает» в трубу, а его место в комнате занимает холодный, который опять надо нагревать;

твердое топливо не успевает полностью прогорать – в золе содержится много твердых остатков;

большая тяга уносит вместе с дымом частицы не сгоревшего топлива;

дым содержит угарный газ CO, а это не до конца сгоревший углерод – в идеале он должен догорать до безопасного углекислого газа CO2;

не успевают полностью сгореть образовавшиеся пиролизные газы.

Примечание! Помимо углерода в дровах (и других видах твердого топлива) есть другие горючие вещества, которые выделяются (испаряются) при нагревании. Для дров – это метиловый спирт, бензол, ацетон и другие менее знакомые компоненты. И если говорить о видимых признаках горения пиролизных газов, то это «любимые» всеми языки пламени.

Закрытая топка исключает возможность попадания угарного газа в помещение

Таких недостатков лишены печи и камины для дома с закрытыми топками, которые работают в режиме длительного горения и практически полностью сжигают топливо.

Принцип работы камина длительного горения имеет много общего с аналогичными отопительными твердотопливными котлами.

Общий признак – горение при недостатке кислорода. Как и в газогенераторном котле, здесь происходит «тление» дров. В результате выделяются горючие газы, которые догорают вместе с угарным газом (CO) в верхней части камеры. Температура горения пиролизных газов выше, чем у «чистого» углерода. Тепла выделяется больше, а все фракции топлива сгорают почти без остатка.

Отличие от газогенераторного котла – энергонезависимость. Здесь нет принудительной подачи воздуха, хотя она также происходит раздельно:

в нижнюю часть – «первичный воздух» (в том числе для розжига дров и работы в обычном режиме);

в верхнюю часть топки – «вторичный воздух» (при переходе в режим длительного горения).

Но за «независимость» от электричества приходится платить – КПД у печей и каминов длительного горения меньше, чем у котлов. Хотя лучшие модели могут «похвастаться» вполне высокими показателями на уровне 75-85%.

Печь-камин длительного горения в интерьере дома

Кроме того, при одинаковом объеме топочной камеры у печей меньше закладка дров по сравнению с котлами длительного горения. Что накладывает ограничения как по длительности непрерывного горения, так и по тепловой мощности.

Есть отличия между котлами и печами в способе обогрева помещения. Системы автономного отопления с котлами обогревают дом за счет наличия «водяной рубашки» и транспортировки теплоносителя по трубам к радиаторам. Для печей это один из возможных вариантов. Любая модель печи-камина еще обогревает помещение за счет излучения тепла корпусом (у камина такая способность меньше). Есть конвекционные отопительные печи – они могут отапливать как одну комнату, так и несколько, если часть опоясывающих топку труб «замкнуть» на воздуховоды.

Примечание! В Москве и области есть профильные компании, предлагающие разработку и реализацию проектов «воздушного» отопления загородных домов и дач каминами или печами-каминами.

Но главная особенность каминов и печей для загородного дома – атмосфера уюта, которую они создают. Вид «пляшущего» пламени за большими прозрачными дверками – это лучший способ вечернего релакса после напряженного дня.

Любители посидеть у открытого огня могут открыть топку камина

Добиться столь высокого уровня КПД у камина или печи из кирпича практически невозможно. Газодинамические процессы горения в топке довольно сложны и зависят от многих параметров. Повторение готовых проектов вручную из такого «штучного» материала, как шамотный кирпич, не даст стабильных результатов – каждый экземпляр будет индивидуален.

Фабричные печи-камины и каминные топки позволяют воплотить расчетные характеристики в реальные с большой точностью. А каждая модель перед запуском в серийное производства проходит обязательный цикл испытаний, которые подтверждают указанные параметры.

Конструктивно печь-камин для дома на дровах это полностью готовый отопительный прибор, который надо просто установить на место. Для отвода продуктов горения используют специальные фабричные трубы, указанные заводом изготовителем. А модель, мощность, способ установки и обогрева, дополнительные опции – все это выбирают исходя из площади, архитектурных особенностей дома, сезонности проживания и прочих «индивидуальных» требований заказчика.

В отличие от каминной топки, печи не требуют инсталляции в какую-либо конструкцию из кирпича или камня. Для них не нужен портал и каминная полка – есть уже готовый корпус с декоративной отделкой.

Даже несмотря на закрытый корпус печи, требования безопасности должны быть на первом месте

По особенному устроена топка и двери из жаропрочного стекла. «Вторичный» воздух подается снизу и перед тем, как попасть в верхнюю часть топки, обдувает стекла, не позволяя на них осесть копоти.

Относительно небольшие размеры и вес металлических печей не требуют усиления фундамента, а тем более закладки отдельного основания (как в случае с кирпичными каминами и печами). Для них не нужны массивные дымоходы из кирпича, а используемые керамические и металлические трубы для отведения продуктов горения весят немного. Главное, чтобы перекрытие и пол выдерживали совокупную нагрузку.

Корпус печи изготавливают из стали или чугуна. А в качестве декоративной отделки могут использоваться керамика (например, майолика или изразцы), плитка из натурального камня, вставки из художественного чугунного литья. Но и «простые» модели, у которых стальной корпус покрыт эмалью, смотрятся очень привлекательно. Выпускают также модели в стиле «хай-тек» с корпусом из нержавеющей стлали.

Самым надежным материалом топки считается чугун. Он дольше разогревается, но и медленнее остывает, не подвержен коррозии, «легче» переносит перепады температуры и не деформируется, более долговечен при высокой интенсивности эксплуатации.

Чугунная печь-камин для загородного дома

Топки из стали, даже из жаропрочного сплава, прогорают быстрее чугуна, но они более легкие и проще в изготовлении. В дорогих моделях печей внутреннюю поверхность стальных топок защищают специальными жаропрочными материалами – футеровкой. Для этого используют:

шамот (огнеупорную глину);

специальную керамику способную выдерживать до 1500°C (ноу-хау некоторых производителей, например, у MCZ это фирменный состав Alutec из смеси шамотной глины, алюминия и титана);

композитные материалы на основе вермикулита (в каталогах часто проходит просто как «вермикулит»).

Достоинство полностью готовой конструкции в том, что ее не надо инсталлировать. Но это имеет обратную сторону. Печи-камины не могут обогревать соседнюю комнату за счет излучения тепла стеной, как это делают встраиваемые камины или пристенные кирпичные печи, устанавливаемые на межкомнатной перегородке. У печи для загородного дома из нескольких комнат должна быть водяная или воздушная «рубашка», чтобы создать систему отопления.

Схема работы печи-камина в системе водяного отопления

Для небольших дач и коттеджей сезонного проживания оптимальный вариант – воздушное отопление. И хотя в схеме нет батарей, способных аккумулировать тепло, конвекционные печи прогревают дом быстрее и нет проблем с размораживанием системы.

Для дачи из одной комнаты (студи) печь-камин – это лучшее решение.

Критерии выбора мощности печи не отличаются от общепринятых – при нормальном утеплении дома и высоте потолка до трех метров на 1 кВт приходится 10 м 2 . В этом отношении у печей-каминов есть свои преимущества.

Линейка мощностей моделей без водяного контура лежит в пределах 4-12 кВт. А это позволяет отопить и отдельную комнату площадью до 40 м 2 , и небольшой дом на 120-150 м 2 . Хотя есть производители, которые выпускают печи-камины с тепловой мощностью более 15 кВт.

Суммарная мощность печи-камина с водяной рубашкой может доходить до 25 кВт. Но для таких моделей существует разделение тепловой мощности по способу отдачи – отдельно указывают сколько получает теплоноситель и сколько излучается корпусом. Например, если из 24 кВт номинальной мощности в воздух излучается 8 кВт, то 16 кВт «забирает» вода. В таком случае помещение, где стоит печь-камин, может иметь площадь до 80 м 2 , а еще 160 м 2 других комнат обогревают радиаторами водяного отопления.

Наглядно про отопление дома дровяной печью смотрите в видеоролике:

В каталогах магазинов можно найти предложения по продаже отечественных печей-каминов от 5000 руб. Это компактные модели из стали без футеровки топливной камеры и выбора режимов горения. В некотором роде такие образцы – это аналоги простейших «буржуек» со стеклянной дверкой. У них даже есть небольшая варочная панель, но нет вторичного дожига топлива и длительного горения (экономичных режимов). Хотя в качестве отопительного прибора для небольшого садового домика это хороший вариант.

Печи камины отечественного производства в «нормальном» исполнении стартуют от 15000 руб. Мощность таких моделей лежит в пределах 6-9 кВт, у них нет водяной рубашки, но может быть футеровка стальной топки, а декоративная отделка простейшая – жаропрочная эмаль и керамическая плитка.

Изразцы, отделка нержавейкой и плиткой из натурального камня, регулировка режимов горения, обязательная футеровка топки – такой набор встречается у отечественных моделей от 20000 руб. Эти же опции у печей в исполнении европейских «недорогих» производителей (например, польских и словацких) начинаются от 25000 руб. А «итальянцы», «немцы» и «скандинавы» имеют еще большую стоимость.

Отечественные печи-камины, способные обогреть дом площадью свыше 100 м 2 , с высокими характеристиками по мощности и КПД, будут стоить в диапазоне от 30000 руб. до 70000 руб. Но это не предел. Ведущие европейские производители предлагают настоящие шедевры в декоративном плане печей каминов и отопительно-варочных печей от 70000 руб. до 400000 руб. Причем не обязательно, что у таких дорогих моделей будет высокая мощность.

Печь камин может быть стационарной. Про кирпичную печь, которая используется для водяного отопления, смотрите в видео:

Выбрать небольшую печь-камин для отопления дачи и садового домика несложно. Еще проще ее установить – обычно доставку организовывают торгующие организации, а при превышении определенного порога стоимости она включена в цену. Но если такая же задача стоит перед владельцем загородного дома, а печь только часть системы автономного отопления (хотя и главная), то выбор и монтаж надо поручить профессионалам.

Источник: http://m-strana.ru/articles/kaminy-i-pechi-dlya-zagorodnogo-doma/»

Обзор вариантов универсальных печей-каминов для отопления

Печка-камин — это современное решение для отопления и наслаждения пламенем. Она функциональная, стильная и модная. Есть несколько видов печей-каминов. Давайте разберемся в них подробнее.

  • Дровяная печь-камин
  • Виды печей-каминов
  • Печи камины на дровах из металла
  • Камины-печи из кирпича на дровах
  • Комбинированный вариант из металла и кирпича

Печка камин – это устройство для отопления помещения. Оно является более эффективным, чем камин. Такие печки позволяют не только отапливать помещение, но и наслаждаться видом пламени. Существует много видов такого типа устройств. Давайте разберемся в их конструкционных особенностях.

Каминная печь из металла. Оригинальность дизайна и воплощение стильности интерьера

Давайте разберемся, что собой представляет дровяная печь-камин. Обычные камины малоэффективны для отопления, так как имеют низкий КПД, а большая часть тепла уходит в дымоход. Поэтому их используют в большинстве случаев как добавление к интерьеру и дополнительный источник тепла. Также при горении обычного камина помещение наполняется уютом, когда на улице холод и слякоть.

Рекомендуем подробнее прочитать про металлическую печь-камин на нашем сайте.

Обычные печи более эффективны для отопления жилых помещений и в большинстве вариантов используются как основной источник тепла, но такие печи имеют закрытую чугунную топку, и выглядит это довольно типично. Для того чтобы печь выглядела изящно, обе конструкции должны быть совместимы и продуманы. Печи камины могут быть разных видов, в них применяются разнообразные типы топлива. Советуем подробнее изучить материал по выбору топочного очага для камина на нашем сайте.

Оригинальная дизайнерская печь-камин из кирпича в интерьере помещения

Совместные конструкции печей-каминов могут быть разных видов:

  • Печи-камины, снабженные дверцей из огнеупорного стекла или стеклокерамической топкой, что позволяет восхищаться видом живого огня. Такой тип очага довольно массивный и вполне может заменить небольшой классический камин;
  • Камины, обладающие функциями печи, представляют собой металлическую топку, встроенную в кирпичную или имеющую корпус из природного камня. Такой камин устроен таким образом, что наружные стенки при помощи циркуляции теплого воздуха в специальной камере нагреваются, и тем самым отапливается помещение.

Печь камин, размеры которой могут варьироваться, соберет всю семью и отлично прогреет помещение.

Печи-камины могут быть изготовлены из таких материалов как:

  • сталь или чугун;
  • кирпич;
  • комбинированные: металл и кирпич.

Прочитайте так же про оптимальный выбор печи для дачи в дополнение к данной статье.

Печь-камин с воздушными конвекционными каналами позволяет обогревать и соседние комнаты

Для нагрева помещения они могут быть: с воздушным конвекционным нагревом и с водяным контуром.

Совет! Если в доме мало места, то можно установить металлическую печь-камин, а если площадь позволяет, и два других варианта.

Печь-камин из металла в интерьере. Стиль, мода и функциональность

Чаще всего они изготавливаются из стали или чугуна с большой топкой, которая прикрывается дверкой из огнеупорного стекла, что позволит насладиться горением дров. Такие печи-камины не только придают уют в доме, но и обогревают его. Обычно они оснащаются водяным контуром, который позволяет обогреть несколько комнат или дом, но также есть и печи камины из стали с воздушным обогревом.

Совет! Для постоянного отопления помещения лучше всего использовать водяной контур. У него срок службы долговечнее.

Печь с водяным контуром для обогрева дома

Печи-камины из металла могут быть с дымоходом, который выходит либо сзади в стену, или же наверх. Металлические печи-камины с воздушным обогревом позволят подсоединиться к дымоходным трубам или вывести их к спрятанным в стене каналам, что будет выглядеть изящно. Такие камины более устойчивы и работоспособны в агрессивной среде. Но есть и минус в таких каминных печах: они боятся механического воздействия и из-за своей толщины стенок имеют большой вес.

Совет! Для длительного сохранения тепла, их наружную часть следует отделать огнеупорным материалом, таким как кирпич или плитка.

  • небольшие размеры по сравнению с кирпичными или комбинированными вариантами;
  • мобильность. Их легко можно переместить;
  • модный дизайн;
  • экономичность благодаря дополнительной камере дожига;
  • возможность подключения к водяному отоплению.

Прочитайте так же о водяном камине для обогрева помещения в дополнение к данному материалу.

Каминная печь из кирпича. Оригинальность, стильность и хорошая функциональность

Такой тип печи представляет собой конструкцию, которая имеет топку, прямую дымоотводную трубу и печную, имеющую дымообороты. Такого плана печки оснащены одной дымоотводной трубой в большинстве случаев. Этим и обусловлена поочередная топка, регулировка которой осуществляется с помощью задвижек.

Топки могут иметь различное расположение: с одно стороны или разных. Печь камин с плитой и теплообменником позволит готовить вкусные блюда. Такой вариант будет отлично согревать в зимнее время и позволит наслаждаться видом огня. Кроме этого можно встретить печь камин с духовкой. Кладка такой печи требует навыков печного дела и процесс работы не прост, в отличии отдельного возведения. Печь камин с варочной поверхностью станет не только местом сбора всей семьи, но и позволит хозяйке порадовать всех отменными блюдами.

Совет! Несмотря на то, что кладка печи-камина – это нелегкая задача, можно сделать ее самостоятельно, применяя чертежи и пошаговые инструкции. Особенно это важно при небольшом доходе.

Русская печь с камином – это интересный и продуманный вариант. Она обладает всеми вышеперечисленными характеристиками.

Комбинированный вариант печи-камина, хорошее дизайнерское решение

Камины печи для отопления данного типа – это встраиваемые модели с дровяной чугунной или металлической топкой. Она может быть закрытая или открытая. Печка камин представляет собой топку с экраном из термостекла или же открытый вариант. Некоторые варианты могут иметь специальную камеру из кирпича над топкой, которая предназначена для аккумулирования тепла и его постепенной отдачи.

Типы комбинированного вида печи-камина:

  • они могут быть выполнены с воздушной конвенцией;
  • с водяным контуром.

Комбинированная встроенная печь-камин в дизайне интерьера. Сочетание стиля и дизайна.

Совет! Второй вариант предпочтительнее, так как позволяет повысить КПД на 30%, соответственно помещение нагреется быстрее и расход топлива будет меньше.

Видео: обзор каминных печей

Печные камины представлены несколькими типами, каждый из которых имеет свои особенности, но их объединяет возможность наслаждаться пламенем и хорошие свойства теплоотдачи.

Источник: http://presstile.ru/stroitelstvo/pechi/obzor-variantov-yniversalnyh-pechei-kaminov-dlia-otopleniia.html»

Обзор печей длительного горения на твёрдом топливе

Все больше людей сегодня предпочитают загородную жизнь проживанию в шумных, суетных и загазованных больших городах. Для этого есть масса причин: жизнь в загородном доме является более спокойной, здоровой и экологичной, к тому же, собственный дом дает полную свободу фантазии: спроектировать и оформить его можно, полностью полагаясь на свой вкус. Однако вместе со строительством загородного жилья, его хозяину также приходится решать и массу проблем, связанных с проведением и подключением инженерных коммуникаций, без которых невозможна полноценная жизнь: электричества, водоснабжения, канализации и, конечно же, отопления. Учитывая то, что централизованное отопление сегодня еще является большой редкостью для загородной местности (исключение здесь, пожалуй, составляют лишь элитные коттеджные поселки, имеющие свою собственную котельную), практически единственной альтернативой для обогрева дома являются печи длительного горения для индивидуального отопления. Они гораздо эффективнее, удобнее и экономичнее отопительных печей или электрических радиаторов, поэтому многие владельцы загородных коттеджей отдают предпочтение именно им.

Бесспорным преимуществом печей длительного горения, работающих на твердом топливе, является их независимость от любых централизованно поставляемых энергоносителей. Такие устройства будут производить тепло в домах, где нет ни природного газа, ни электрической энергии.

Именно этим объясняется популярность ПДГ (печи длительного горения) в тех местностях, где еще отсутствуют коммунальные блага.

Нужно сказать, что индивидуальные отопительные котлы и печи длительного горения недаром называют мини-котельными – они действительно представляют собой целую отопительную систему, способную обеспечить драгоценным теплом в зимнее время помещения, имеющие довольно большую площадь. Наиболее распространены сегодня автономные печи на комбинированном твёрдом топливе (дрова, уголь, пеллеты — топливные гранулы), которые недаром считают самым недорогим и удобным для бытового использования типом отопления. Альтернативой им является, так называемое, электрическое отопление – компактные и полностью автоматизированные электро котлы индивидуального отопления. Если же газ и электричество кажутся вам невыгодным способом обогрева собственного дома, то в этом случае в качестве альтернативы производители отопительного оборудования предложат широкий выбор жидко- и твердотопливных, а также конденсационных котлов длительного горения. Большой популярностью пользуются также комбинированные отопительные установки для дома, которые могут работать на разных видах топлива.

Все очаги индивидуального отопления можно разделить на одноконтурные и двухконтурные. Разница между ними заключается в том, что первый тип отопительного оборудования предназначен исключительно для обогрева жилых и нежилых помещений, в то время как второй – двухконтурные котлы – используют также и для горячего водоснабжения (это наиболее популярный среди владельцев загородного жилья тип отопительных приборов, который позволяет одновременно решить сразу две проблемы).

Топочная дверца Везувий 205 из чугуна. Высота 820 мм . Ширина 600 мм . Глубина 550 мм . Диаметр дымохода 115 мм. Вес 180 кг. Чугунная варочная плита. Чугунная колосниковая решётка. Керамическая отделка.

Возможность подключения электрического вентилятора, который обеспечивает «турбореактивный» разогрев помещения. Зуб отбойник из нержавеющей стали толщиной 2мм.

Отделка печи талькохлорит, отапливаемый объем 230 м³, мощность ПК-01(205) 12кВт (200м3), водяной контур, печь изготовлена из высококачественной конструкционной стали, чугунная варочная плита срок службы более 10 лет.

Общие характеристики: печь стальная, литьё чугунное, отделка печи песчаник, отапливаемый объем 220 м³, мощность 12 кВт, длительность горения одной закладки дров до 5 часов, срок службы не менее 10 лет.

Для каждого варианта кирпичной печи длительного горения со щитком характерны свои особенности, но для получения оптимального результата следует разобраться с тем, какая модель будет наиболее подходящей. Комбинированная конструкция должна обеспечить уют и сохранность тепла в доме.

С помощью такого оборудования можно обогреть 1-2 комнаты жилого дома. Если щиток встроен в стену, то это устройство выполняет сразу 3 функции, поскольку представляет собой перегородку, обогреватель и плиту для варки.

Установка данных конструкций часто осуществляется между 2-мя помещениями. Отопительная часть (щиток) обычно находится в комнате, а варочная — выходит в кухню. Простая конструкция оборудования должна обладать эстетическим внешним видом и быть экономичной.

Выбранная печь не должна иметь вид лишь кирпичной постройки. Привлекательности этого сооружения, украшающего интерьер комнаты в доме, отводится не последнее место. Необходимо проконсультироваться со специалистом, если возникли какие-либо затруднения при выборе проекта. Важно точно знать то, какие функции будет выполнять отопительное сооружение.

Существует три основные типа печей. 1. Кухонные. 2. Отопительные. 3. Комбинированные.

Конструкции совмещённых печей (ПДГ+щиток) оснащаются следующими устройствами: — нишами для дров; — баками для нагревания воды; — духовыми шкафами; — сушильными нишами.

Печь необходимо регулярно чистить и постоянно подкладывать в нее топливо, что является существенным недостатком такого оборудования. Наиболее популярным считается использование комбинированных и отопительно-варочных кирпичных конструкций. Они обеспечивают комфорт в жилье, а также дают возможность приготовить на огне вкусные блюда.

Самым лучшим материалом для котла или печи длительного горения мог бы стать чугун, а не легированная сталь и уж, тем более не простое железо. Все дело в том, что в процессе горения топлива выделяются два химических вещества – это вода и углекислый газ. Такие факторы, как высокие температуры и небольшое количество внутри котла кислорода приводят к тому, что вода очень быстро разрушает сталь (а железо еще быстрее).

Чугун отличается от стали большим содержанием углерода. Именно этот элемент позволяет чугуну длительное время противодействовать коррозии.

Заметьте, все заслонки в печах и все дверцы изготовлены именно из этого огнеупорного материала.

Чугун достаточно хрупок, поэтому обращаться с ним следует аккуратно. Все остальные характеристики этого сплава положительны. Что касается сварки, то чугун неплохо сваривается, правда для этого следует использовать специальные электроды.

К сожалению, конструкция из чугуна получается слишком тяжелой, да и трубы чугунные подходящего диаметра найти очень сложно. Поэтому пусть сама печка будет выполнена из стали, но все мелкие детали исключительно из чугуна.

Определяясь с конструкцией следует помнить, что не стоит пытаться увеличить теплоотдачу путем увеличения поверхности теплообмена. Таким образом результата не достичь. Печь будет плохо разжигаться, станет дымить. Её дымоход, оставаясь холодным, способен причинить немало вреда в зимнее время.

Неплохой котел получится из пары образков труб одинаковой длины (порядка 1 м), но разного диаметра: 500 и 400 миллиметров. Одну трубу нужно вставить в другую. Позже пространство между трубами заполнится теплоносителем.

Такую конструкцию нужно установить строго вертикально. Отступив от пола вверх 25 см следует сделать поддувало. Для этого нужно прорезать обе трубы и вварить в этом месте рамку, которая должна обеспечить герметичность. Затем на поддувало устанавливают чугунную дверцу.

Дном печки может служить как вваренный стальной лист, так и ровная бетонная (кирпичная) площадка. Над поддувалом (чуть выше) следует установить колосник из чугуна.

Сверху площадку должна закрывать стальная крышка с отверстием для дымоходной трубы. Обычно роль дымохода выполняют трубы диаметром от 120 до 150 мм.

Для подвода и отвода теплоносителя в наружную стальную трубу вваривают трубки диаметра около 30 мм.

Более сложный по исполнению вариант печи длительного горения можно сделать из одной трубы. В этом случае по внутреннему диаметру большой трубы прокладывают змеевик, по которому циркулирует теплоноситель. Корпусом может быть такая же, как и в первом случает труба с диаметром 500 мм и длиной 1 м. Змеевик изготавливается из цельнотянутой трубы диаметра 30 мм.

Подобная конструкция имеет большой КПД, при этом печь совсем не дымит и отлично запускается.

Можно изготовить котел длительного горения и из двухсотлитровой бочки, если ее внутреннюю часть выложить огнеупорным кирпичом. Останется только встроить колосник и приспособить чугунную дверцу.

Теплоноситель, находится в змеевике, а змеевик проходит по кирпичной кладке бочки. Сверху бочку накрывают чугунной крышкой. А дымоходная труба выходит из боковой части котла.

Источник: http://xn--80akiglhhi7e6b.xn--p1ai/publ/pechi/pechi_dlitelnogo_gorenija_ustrojstvo_materialy_kpd_100/4-1-0-420″

Металлические печи-камины: типы конструкции, КПД, особенности установки

Печи камины также могут быть варочно-отопительными. Это позволяет использовать ее в качестве обогрева помещения, а также для приготовления пищи. В указанном случае устройство зачастую снабжается двумя раздельными топками. Однако имеются и совмещенные варианты, благодаря чему можно отказаться от обустройства двухканального дымохода.

По виду топлива печи камины могут быть:

По виду топки печи камины могут быть:

1. с открытой топкой;

2. с закрытой топкой.

По способу размещения печи камины могут быть:

1. отдельно стоящими;

Печи камины являются гибридом камина и бытовой печи. В состав отопительного узла подобного типа может входить;

1. отопительная печь, чтобы обогревать помещения;

2. небольшая плита, чтобы во время топки использовать огонь для приготовления пищи либо подогрева воды;

3. духовка, чтобы хранить подогретую пищу, а также сушить грибы или фрукты;

4. камин, который отличается быстрой отдачей лучистого тепла.

Конструкции из стали или чугуна могут быть совершенно разными. Это определяется необходимой функциональностью, но они являются более простыми. Фабричные изделия из стали и чугуна отвечают всем требованиям безопасности, такие отопительные приборы благодаря незначительному весу можно устанавливать прямо на пол, не заботясь о создании фундамента. Топки в зависимости от конструкции могут быть длительного и переменного горения. При этом топки длительного горения выделяются высокой герметичностью, что способствует полному сгоранию топлива. Если говорить о функциональности очагов, то к самым удобным можно отнести камины с закрытой топкой, которые дополняются варочной панелью, а также духовым шкафом.

Печи камины из кирпича отличаются наиболее сложным устройством. Во-первых, они складываются из кирпича, вследствие чего они выделяются большими размерами и весом, а также нуждаются в установке специального фундамента. Печи камины встраиваются в стены так, чтобы можно было обогревать непосредственно несколько помещений. В то же время топки камина и печи являются раздельными, они выходят в разные комнаты.

Кирпичные печи камины довольно часто оснащают готовой чугунной топкой, чтобы добиться максимальной герметичности. Топку в классическом варианте выкладывают при помощи шамотного огнеупорного кирпича. Печи камины имеет две топки, а также дымоход, в результате они способны работать независимо. Такая конструкция подразумевает большое количество дымооборотов, вследствие чего долго сохраняется тепло.

Печи камины могут иметь два варианта устройства для отвода дыма и угарного газа:

1. внутренний дымоход — такая система меньше загрязняется сажей и имеет лучшую тягу. Незначительно и количество создаваемого конденсата. Однако такой аксессуар потребует при монтаже разборки крыши;

2. наружный дымоход – прекрасный вариант, если установка осуществляется у наружной стены дома. Подобный дымоход имеет ряд недостатков в виде чрезмерного образования конденсата, а также засоров тяги. Но такая конструкция больше распространена.

Источник: http://7pechey.ru/otopitelnyie-pechi/kamin/pechi-kaminyi-osobennosti-konstruksii.html»

Комментарии

Комментирование отключено.
