Зачем нужен расширительный бак в системе отопления?

Содержание

.

Зачем нужен расширительный бак в системе отопления?

Для чего нужен расширительный бак в системе отопления дома?

Какая роль отводится расширительному баку в системе отопления?

  • Виды расширительных баков
    • Закрытый бак в системе
  • Как правильно выбрать бак для отопительной системы?
  • Установка бака: общая схема

Отопительная система дома функционирует за счет теплоносителя, который циркулирует по магистралям. Но при нагревании либо остывании теплоноситель может увеличиваться в объеме и уменьшаться, а так как система имеет только строго определенный объем, есть необходимость в установке специального компенсационного бака, т.е. расширительной емкости. Ответ на вопрос, для чего нужен расширительный бак, довольно прост. Для обеспечения бесперебойности отопительной системы, защиты от аварий, протечек и прочего.

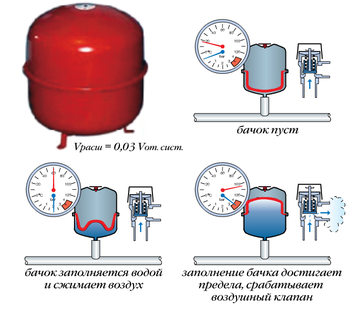

Схема работы расширительного бака.

Устройство компенсационных емкостей позволяет выполнять такие функции:

  • удаление излишков теплоносителя;
  • восполнение объема при его нехватке;
  • сохранение требуемого рабочего уровня гидростатического давления при помощи удаления либо добавления объема теплоносителя;
  • сбор паров, воздуха, выделяющихся в процессе работы отопительного котла.

Сегодня расширительные бачки выпускаются самых различных моделей, но все их можно разделить на две большие группы. Это открытые и закрытые емкости, монтаж которых и эксплуатация сильно различаются. Открытые баки применяются все реже, так как использование их неудобно, требует дополнительных затрат.

Закрытые же емкости более компактны, экономны, их работа практически не требует постоянного участия человека.

Для загородных домов рекомендуются именно закрытые емкости.

Схема устройства закрытых расширенных баков.

Устройство открытых расширительных бачков производится на чердаках домов, то есть в самой высокой точке. Это цилиндрическая либо прямоугольная емкость, которая изготавливается из листовой стали. После монтажа емкость теплоизолируется, для отвода жидкости к нему подводится специальная труба.

Вернуться к оглавлению

Схема однотрубной системы отопления.

Для системы отопления могут использоваться и закрытые компенсационные емкости. Это емкость, которая изготавливается из металла, имеет шарообразную либо овальную форму. Внутри емкость разделяется на две отдельные камеры: жидкостную и воздушную. Разделение происходит при помощи специальной мембраны. В воздушном отсеке есть клапан, при помощи которого можно спускать воздух, если давление повышается. При этом теплоноситель, то есть вода, заполняет второй отсек, тогда мембрана прогибается. Когда давление в системе приходит в норму, мембрана выпрямляется, воздух поступает назад в свой отсек.

Сегодня закрытый расширительный бачок в системе отопления может быть самым различным. Для некоторых моделей воздушный отсек полностью заполняется азотом либо другим носителем. Жидкостная камера обязательно соединяется с общей системой отопления.

Зачем использовать расширительную емкость и в чем ее предназначение? В зависимости от того, какую мембрану имеет расширительный бак в системе отопления, можно выделить два типа емкостей:

Схема подключения расширительного бака.

  • экспансоматы, которые имеют несменную диафрагменную мембрану. Сама мембрана прочно крепится по периметру, внутренняя поверхность покрывается специальными красками, внешняя — эмалью. На стадии первого запуска емкость на сто процентов заполняется воздухом, который прижимает мембрану к поверхности внутренней стенки бака. Температура повышается, давление увеличивается, в емкость постепенно начинает поступает теплоноситель, который отжимает мембрану;
  • фланцевый расширительный резервуар в системе отопления имеет смешанную мембрану. Подобные баки могут быть вертикальными или горизонтальными, теплоноситель в них не соприкасается с металлом.

Из плюсов таких закрытых бачков, которые сегодня применяются для отопительной системы, необходимо отметить:

  • закрытые рекомендуется использовать в частных загородных домах;
  • теплоноситель никак не контактирует с воздухом, то есть испарения не происходит;
  • при пользовании таким бачком можно не беспокоиться, что теплоноситель перельется через край;
  • в системе не появляется воздушных пробок, что часто происходит с открытыми баками;
  • подпитка системы не нужна;
  • закрытые отличаются экономичностью, высокой надежностью.

Вернуться к оглавлению

Как правильно выбрать бак для отопительной системы?

При выборе закрытого расширительного бачка необходимо обращать внимание на такой фактор, как объем. Правильно подобранное оборудование позволит системе отопления работать бесперебойно и четко, но слишком маленький бак вызовет больше проблем, чем принесет пользы.

Рассмотрим, как можно самостоятельно вычислить объем для расширительного компенсационного бака. Для этого надо знать следующие параметры:

Источник: http://fix-builder.ru/remont/otoplenie/39405-otoplenie-chastnogo-doma-rasshiritelnyj-bak»

Расширитель в системе отопление — виды, установка, расчет объема

При проектировании автономной системы отопления для собственного дома или квартиры необходимо правильно рассчитать и согласовать параметры устанавливаемого оборудования, чтобы обеспечить оптимальный режим работы каждого устройства.

Одним из наиболее важных элементов, обеспечивающих бесперебойное функционирование всего отопительного комплекса, является расширительный бачок. Его выбору часто не уделяется должного внимания, однако ошибки, связанные с неправильной установкой бачка, могут привести к самым печальным последствиям.[contents]

В зависимости от погодных условий и климатического режима в помещении, теплоноситель, который циркулирует по трубам отопления, нагревается в большей или меньшей степени. При интенсивном прогреве он расширяется и образует излишний объем, который может создать давление, превышающее максимально допустимое для работы системы. Установка в отопительную магистраль расширительного бачка как раз и нужна для временного удаления этих излишков жидкости.

Закрытая система отопления с установленным расширителем

Двухконтурный котел обычно имеет свою собственную емкость для отвода теплоносителя, вместимости которой вполне достаточно для среднестатистических условий работы.

Но если в вашем доме много отапливаемых помещений, а в качестве батарей хотя бы в некоторых из них используются металлические трубы, то жидкости в нормальном режиме требуется гораздо больше, а значит и увеличение объема при расширении будет более ощутимым. Поэтому встроенного расширительного бачка может не хватить, и тогда потребуется установка дополнительного резервуара.

Как известно, для отопления частного жилья могут применяться разные принципы подачи теплоносителя — естественная и принудительная циркуляция. Для каждого типа системы используются свои модификации расширительного бачка:

  • Открытые. В инфраструктуре с естественной циркуляцией дополнительная емкость устанавливается в самой верхней точке и имеет форму открытого резервуара. Давление в трубах равно атмосферному, а через бачок выводятся пузырьки воздуха и, если надо, доливается вода.
  • Закрытые. Если в магистрали отопления установлен насос, обеспечивающий циркуляцию теплоносителя, в качестве расширительного резервуара выступает запаянный металлический баллон со сжатым воздухом. Излишек теплоносителя при нагреве подается в бак, а когда температура снижается, давление воздуха вытесняет жидкость обратно.

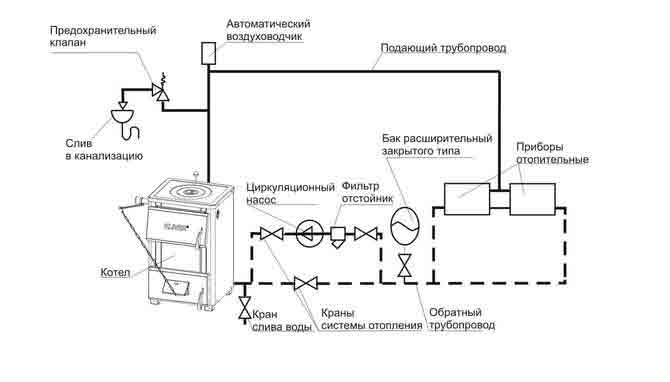

Схема системы отопления

Закрытый расширительный бачок обеспечивает значительные преимущества по сравнению с открытым. Его установка может производиться в любом удобном месте, отсутствие контакта с атмосферой защищает внутреннее пространство труб и батарей отопления от коррозии и проникновения грязи и мелкого мусора. Однако окончательное решение о выборе типа расширительного бачка обычно диктуется схемой реализации системы отопления в целом, а не этими важными, но не определяющими преимуществами.

Значительную часть устанавливаемого в настоящее время оборудования для отопления составляют закрытые системы. Их достоинства очевидны и не требуют отдельного рассмотрения. Поэтому основным спросом сейчас пользуются именно закрытые бачки, устройство которых мы и рассмотрим далее.

Конструктивно расширительный бак очень похож на гидроаккумулятор для автономного водоснабжения. Он также представляет собой металлический резервуар, внутри которого находится резиновая мембрана, но, в отличие от гидроаккумулятора, всегда окрашен в красный цвет. В мембрану закачан воздух под давлением, обычно чуть меньшим, чем внутри самой системы. Принцип работы расширительного бачка довольно прост:

  • при нагреве давление теплоносителя начинает превышать сопротивление воздуха в мембране, и излишки жидкости поступают в расширительный бачок системы отопления;
  • когда температура внутри магистрали отопления снижается, жидкость под действием газа выдавливается мембраной обратно в основную магистраль, заполняя весь первоначальный объем.

Вместительность расширительного резервуара должна быть рассчитана на самый интенсивный режим работы системы отопления. Дело в том, что в период первого пуска температура окружающего воздуха обычно еще достаточно высока, и котел работает на средних нагрузках. При наступлении холодов объем нагреваемой жидкости серьезно увеличивается, поэтому ей требуется гораздо больше места.

В качестве примера приведем алгоритм расчета объема расширительного бачка для одноэтажных строений:

  1. Определяем объем теплоносителя в трубах. Для этого используем эмпирическое правило: объем жидкости равен мощности котла, умноженной на 15. Например, для системы, использующей котел мощностью 24 кВт, требуется 360 литров воды.
  2. Считаем коэффициент эффективности бака. E = (Pmax-Pв)/(Pmax+1), где Pmax– максимальное давление теплоносителя, а Pв – давление воздуха в расширительном баке.
  3. Вычисляем объем расширительного бака. Для его расчета применяем формулу: Ve=V*B/E, где V – полный объем жидкости, B – коэффициент ее расширения. Для воды коэффициент расширения равен 0,0359, а для стандартного антифриза – 0,07. Отсюда следует, что если в качестве теплоносителя используется антифриз, для него необходимо предусматривать расширительный бачок примерно вдвое большего объема.

Для рассматриваемого выше котла отопления мощностью 24 кВт потребуется установка резервной емкости объемом 360*0,0359/0,57=22,6 литра. Вместимость внешнего бака нужно подбирать, вычисляя разность между этой цифрой и объемом встроенного в котел расширителя.

Учитывая вышеупомянутую тенденцию к более частому использованию отопления с принудительной циркуляцией, нас будет в основном интересовать схема установки закрытого бачка. По поводу открытой системы скажем лишь несколько слов:

  • расширительную емкость необходимо устанавливать в самой верхней точке;
  • ее нужно тщательно утеплять;
  • рабочее давление поддерживается за счет водяного столба, однако вода с течением времени испаряется и ее надо доливать.

Теперь рассмотрим последовательность установки бачка в закрытой системе отопления:

  1. Заполнение мембраны воздухом. В верхней части бака имеется пластиковая заглушка, сняв которую можно получить доступ к ниппелю. Через него, с помощью обычного автомобильного насоса, накачиваем мембрану. Ввод расширителя в эксплуатацию

Обычно давление воздуха в ней должно быть на 0,1–0,2 атмосферы меньше рабочего давления теплоносителя.

В любом случае, точное значение необходимого воздушного напора указывается в паспорте.

  • Слив жидкости из системы. Отключаем котел от электрической сети и перекрываем подачу в него теплоносителя. Открываем сливные краны и дожидаемся полного удаления воды из батарей и труб.
  • Подключение к магистральной трубе. Закрытый бачок не требует какого-либо конкретного места установки. Обычно его размещают там, где давление теплоносителя минимально, т. е. в обратке, рядом с котлом.

    Подключение к трубам отопления необходимо производить через тройник и запорный кран, перекрыв который можно будет получить беспрепятственный доступ к баку для его обслуживания.

  • Если установка производится на рабочую систему, можно, воспользовавшись отсутствием жидкости в трубах, заменить все расходные элементы и почистить фильтры.
  • Заполнение теплоносителем и пуск котла. Открываем кран подачи жидкости и наполняем радиаторы и трубы отопления. Дожидаемся, пока в системе не установится рабочее давление. В этом состоянии жидкость и воздух в мембране находятся в равновесии. При нагреве давление будет увеличиваться, и избыток воды начнет сливаться в бачок. Когда жидкость остынет до рабочей температуры, она полностью вернется в систему.
  • Установка расширительного бачка в систему отопления не требует специальных навыков и вполне может быть выполнена самостоятельно. Главное, чтобы его вместимости хватило на весь объем расширяющегося теплоносителя. В противном случае давление в системе может повыситься до критического уровня, при котором произойдет аварийный сброс жидкости и отключение котла.

    Если при этом в помещении долгое время не будет людей, которые смогут вручную запустить котел, система может разморозиться и прийти в негодность.

    Источник: http://all-for-teplo.ru/otoplenie/rasshiritel-ustanovka-raschet-obema.html»

    Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура важно правильно подобрать расширитель и профессионально осуществить монтаж расширительного бака системы отопления. Рассмотрим конструктивные нюансы, специфику подключения и сервиса устройства, компенсирующего увеличение объема теплоносителя.

    Для чего нужна установка расширительного бачка в отопительной системе

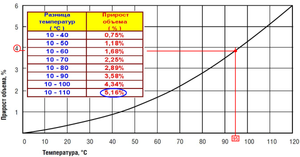

    Физические свойства жидкости, увеличивающей свой объем при возрастании температуры, являются причиной скачков давления, возникающих в замкнутом отопительном контуре. В связи с этим подключение расширительного бака к системе отопления актуально, так как позволяет решить ряд серьезных задач:

    • компенсировать температурное расширение жидкости в отопительных магистралях. Рабочая емкость бачка принимает избыток воды, появляющийся при объемном расширении жидкости. Устройство не позволяет возрастающему давлению повредить котел и обеспечивает целостность магистралей;
    • сгладить гидравлические удары, связанные с периодическим включением и выключением циркуляционного насоса. При колебаниях температуры помещения, циклически функционирует подающее теплоноситель оборудование, вызывая кратковременные скачки давления.

    Рабочий резервуар расширителя, являясь своеобразным буфером отопительного контура, обеспечивает:

    • увеличенный ресурс эксплуатации элементов отопления;
    • стабилизирует влияние на оборудование избыточного давления и температуры;
    • повышенную надежность и безопасность функционирования узлов.

    Приведенные аргументы подтверждают, что установка расширительного бачка в системе отопления – обязательное мероприятие.

    Определение объема расширителя

    Вместительность или, как говорят специалисты, полезное пространство расширителя – приоритетный параметр устройства. Его величина должна с запасом превышать максимальное количество теплового носителя, который в результате расширения наполняет резервуар. Это связано с тем, что при повышении интенсивности работы котла, возрастает объем находящейся в магистралях жидкости. Она заполняет демпферный резервуар, принимающий увеличившееся количество теплоносителя.

    На вместительность расширителя влияет вид используемой жидкости. Для выполнения расчета используются следующие параметры:

    • объем резервуара составляет 15% от общего количества воды, заполняющей отопительный контур;
    • вместительность возрастает до 20% при заполнении системы теплоснабжения антифризом.

    Алгоритм расчета вместительности расширительного резервуара предусматривает определение общего количества рабочей жидкости. Оно рассчитывается путем суммирования объемов отдельных элементов конструкции:

    • отопительного котла. Информацию о вместительности содержит технический паспорт агрегата;
    • магистралей. Объем труб определяется путем перемножения площади внутреннего сечения на длину;
    • радиаторов. При отсутствии данных в паспорте, можно экспериментальным путем вычислить объем, наполняя водой батарею.

    Получив, расчетным путем, объем контура, остается перемножить полученное значение на коэффициент 0,15 – для воды или 0,2 – для антифриза.

    Например, при вместительности магистралей и аппаратов 60 литров, потребуется демпфирующий бачок следующего объема:

    • 60 х 0,15 = 9 литров — при использовании воды;
    • 60 х 0,2 = 12 литров — при заполнении антифризом.

    Приведенный алгоритм позволяет оперативно произвести расчеты по определению главной рабочей характеристики расширителя.

    Где ставят расширительный бак в системе отопления

    В зависимости от конструктивных особенностей отопления, меняется место расположения демпферного бачка:

    • в конструкции открытого типа его устанавливают в наиболее возвышенной точке, которая обычно располагается в находящемся под крышей помещении или в потолочной зоне котельной. Открытая система является сосудом сложной конфигурации, в котором возникают характерные конвекционные потоки. Размещение котла в верхней точке способствует ускоренному подъему нагретого теплоносителя с последующим движением самотеком в отопительные устройства через трубы. Кроме того, верхнее расположение обеспечивает беспрепятственный подъем образующихся пузырьков воздуха;
    • для закрытого отопления оптимальной зоной установки бака является прямой участок, находящийся перед насосом, обеспечивающим принудительную циркуляцию. Отсутствие завихрений на прямолинейном участке магистрали и постоянная скорость течения жидкости создают благоприятные условия, позволяющие бачку компенсировать гидравлические удары и демпфировать тепловое расширение носителя. При этом образующийся при нагреве жидкости воздух беспрепятственно можно удалить, используя имеющиеся воздушные краны.

    Определяясь с местом установки расширителя, обратите внимание на следующие моменты:

    • близость размещения бачка к помещению котельной или топочной, облегчающая контроль над работой устройства;
    • свободный доступ к демпферному резервуару, позволяющий производить обслуживание агрегата;
    • наличие между корпусом и стенкой зазора, облегчающего выполнение визуального осмотра;
    • надежность фиксации емкости с теплоносителем, которая должна самостоятельно крепиться, не передавая нагрузки на подводящие магистрали.

    Правильное расположение расширительной емкости обеспечит нормальное функционирование и облегчит обслуживание.

    Какие бывают расширительные бачки в зависимости от системы отопления

    Конструкция демпферного бака зависит от типа отопительного контура:

    • в системе с естественной циркуляцией используются расширительные устройства открытого типа, позволяющие при необходимости выполнить заливку жидкости. Открытые резервуары не нуждаются в запорной арматуре, герметичной крышке и резиновой мембране. Доливка жидкости осуществляется путем открытия подающего крана водопроводной магистрали или вручную с помощью ведра;
    • в замкнутом отопительном контуре с принудительной циркуляцией применяют расширители закрытой конструкции. Они выполнены в виде герметичного резервуара, разделенного резиновой мембраной на две части. В одной находится инертный газ или воздух. В другой – теплоноситель, который при увеличении объема деформирует резину, снижая объем камеры с воздухом, и компенсирует, таким образом, перепады нагрузки.

    В закрытых системах применяются следующие виды бачков:

    • фланцевые, оснащенные сменной мембраной балонного типа;
    • безфланцевые со стационарной диафрагменной мембраной.

    Более современные конструкции закрытого типа постепенно вытесняют открытые системы теплоснабжения, которые более подвержены коррозии, требуют постоянного контроля уровня жидкости и регулярной доливки. Принятие окончательного решения о выборе вида демпферного агрегата диктуется конструкцией устанавливаемого отопления.

    Расширительный бак открытого типа

    На протяжении десятилетий демпфирующие емкости отопительных контуров широко использовались в системах с естественной циркуляцией. Они позволяли восполнять запас воды при небольших утечках или испарении теплоносителя, а также обеспечивали отвод пузырьков воздуха из отопительного контура.

    Конструктивно, открытый расширитель представляет собой сообщающийся с атмосферой сварной сосуд, выполненный в форме:

    Для изготовления применяются следующие материалы:

    • листовая сталь;
    • полимерные материалы.

    Резервуар оснащается следующими элементами:

    • крышкой, позволяющей защитить тепловой носитель от грязи и обеспечивающей доступ при обслуживании;
    • прочным кронштейном, позволяющим надежно зафиксировать корпус к стене помещения;
    • патрубками, необходимыми для подключения магистралей отопительного контура, а также труб подачи воды и перелива;
    • сливным вентилем, позволяющим при выполнении обслуживания и ремонтных работах слить теплоноситель.

    Благодаря простоте конструкции, расширитель открытого типа несложно изготовить самостоятельно.

    Главные достоинства демпферного резервуара открытого типа:

    • возможность самостоятельного изготовления;
    • простота конструкции;
    • низкий уровень затрат;
    • эффективность отвода воздуха;
    • ускоренный сброс давления.

    Наряду с преимуществами, открытая конструкция имеет ряд серьезных недостатков:

    • потребность в тепловой изоляции расширителя, расположенного в неотапливаемом помещении;
    • контакт теплоносителя с атмосферой, являющийся причиной коррозии металлических элементов;
    • необходимость регулярной доливки жидкости в емкость, связанная с ее постоянным испарением;
    • специальные требования по монтажу, предусматривающие установку дополнительных магистралей.

    Слабые места конструкции ограничивают широкое использование открытых резервуаров.

    Установка расширительного бака в открытой системе отопления

    Принимая решение, как подключить расширительный бак к системе отопления открытого типа, следует руководствоваться рекомендациями предварительно разработанного проекта и инструкцией. При этом необходимо обратить особое внимание на соблюдение следующих требований:

    • установку демпфера на максимально возвышенном участке отопительной магистрали;
    • обеспечение надежного крепления резервуара, масса которого при заполнении водой увеличивается;
    • тщательное утепление поверхности корпуса, снижающее потери тепла и предохраняющее жидкость от замерзания;
    • поддержание эксплуатационных параметров контура за счет доливки воды, уровень которой необходимо регулярно контролировать.

    Мероприятия по монтажу предусматривают следующие операции:

    • установку контрольной трубы на уровне минимального объема теплоносителя;
    • монтаж переливной магистрали, осуществляющей слив на максимальной отметке;
    • подключение питающей магистрали, позволяющей восполнить потери.

    Мероприятия по подключению бачка не требуют специальной подготовки и могут осуществляться самостоятельно.

    Расширительный бак закрытого типа

    Демпферные резервуары закрытой конструкции, оснащенные эластичной диафрагмой или камерой для воды, применяются в контурах теплоснабжения с принудительной циркуляцией. Они обеспечивают надежную компенсацию скачков давления и демпфируют увеличение объема теплоносителя. Благодаря комплексу достоинств герметичные расширители выгодно отличаются от аналогичных агрегатов открытого типа.

    Расширительные емкости, в конструкции которых отсутствует мембрана, широко применялись до появления качественных мембран из каучука, обладающих повышенным ресурсом эксплуатации и прочностью. Они функционировали без мембраны, однако нуждались в подключении баллона со сжатым воздухом или компрессора, подающего воздух в необходимом количестве.

    Особенности устройства:

    • отсутствие механического разделения емкости бака, в результате чего возникает непосредственный контакт теплоносителя с газом;
    • необходимость поддержания рабочего давления с помощью газового баллона или компрессора;
    • возможность функционирования безмембранного бака только при автоматическом контроле работы и непрерывной подачи газа.

    Безмембранные баки по эксплуатационным характеристикам значительно уступают мембранным устройствам.

    Конструктивные особенности мембранного расширителя предусматривают разделение теплоносителя и газовой среды эластичной мембраной, имеющей различную форму:

    • полусферическую (тарельчатую). Мембрана является стационарным элементом и под влиянием давления принимает сферическую форму;
    • баллонную (грушевидную). Съемная мембрана крепится к фланцу на корпусе сосуда и под нагрузкой стремится повторить его форму.

    Устройство с тарельчатой диафрагмой отличается наличием следующих элементов:

    • вертикально расположенного стального корпуса, представляющего герметичную капсулу, состоящую из двух частей;
    • резиновой мембраны, стационарно закрепленной между составными частями стальной капсулы;
    • патрубка, расположенного в нижней части емкости, и предназначенного для подключения к отопительным магистралям;
    • ниппеля, находящегося вверху резервуара, и позволяющего закачать воздух в емкость.

    При возрастании температуры, излишек теплоносителя поступает в емкость между мембраной и корпусом, сжимая воздух. При уменьшении создаваемой котлом температуры, снижается объем воды. Она выдавливается сжатым воздухом, находящимся в верхней части бака. Герметичная конструкция демпфирующего резервуара позволяет при необходимости изменить давление воздуха, открыв ниппель или выполнив подкачку насосом.

    Баки, оснащенные баллонной мембраной грушеобразной формы, изготавливаются для закрытых систем в вертикальном и горизонтальном исполнениях. По своей конструкции устройство состоит из следующих частей:

    • штампованной емкости с фланцем для крепления баллонной мембраны;
    • резиновой камеры для воды, вставляемой в корпус и герметично соединяемой с фланцем;
    • соединительного патрубка, необходимого для подключения демпферного устройства к трубам;
    • нижнего клапана, предназначенного для поддержания воздушного давления.

    Конструктивной особенностью бака является то, что теплоноситель не контактирует с металлической поверхностью, а заполняет резиновый баллон. Это позволяет предохранить стальной корпус от коррозионных процессов и продлить срок его эксплуатации. В отличие от диафрагменных емкостей большим удобством является возможность замены резинового баллона.

    Достоинства мембранных устройств:

    • компактные габариты;
    • минимум тепловых потерь;
    • отсутствие потребности во внешней теплоизоляции;
    • возможность функционирования без подпитки;
    • полная герметичность;
    • работа при увеличенном давлении;
    • повышенная надежность;
    • безопасность эксплуатации;
    • отсутствие воздушных пробок.

    К недостаткам относятся:

    • необходимость контроля рабочего давления;
    • потребность периодической подкачки воздуха;
    • повышенная стоимость.

    Устройства широко применяются благодаря многочисленным преимуществам.

    Установка расширительного бачка в закрытой системе отопления

    Монтаж демпферного бачка, устанавливаемого в замкнутом отопительном контуре – ответственная операция, требующая специальной подготовки. Однако, владея навыками выполнения сантехнических работ, можно самостоятельно установить устройство, соблюдая следующие рекомендации:

    • производите установку расширителя только в обратном контуре (со стороны подачи воды к котлу), выбрав любое удобное место;
    • проконтролируйте давление в бачке, которое должно быть на 0,2 атмосферы меньше давления жидкости;
    • монтируйте бак в помещении с положительной температурой, располагая его недалеко от котла;
    • надежно прикрепите емкость к поверхности стены, так как при заполнении жидкостью его масса возрастет;
    • обеспечьте возможность доступа к воздушному ниппелю с целью регулировки давления в камере;
    • закрепите устройство так, чтобы оно не воспринимало нагрузку от массы труб с жидкостью;
    • подключите тройник и запорную арматуру, позволяющую отключить бачок от труб отопления;
    • выполните верхний подвод труб, обеспечивающий функционирование устройства при нарушении целостности мембраны.

    Как правильно эксплуатировать расширители

    Мероприятия по эксплуатации демпферного бачка предусматривают следующие правила обслуживания:

    • визуальный контроль внешних повреждений, связанных с коррозией и механическим воздействием;
    • контроль давления воздушного пространства емкости, которое должно соответствовать паспортным данным;
    • проверку целостности резиновой мембраны, которая подлежит замене при повреждении;
    • слив воды из демпферной емкости при консервации отопления на длительный период.

    Периодичность контроля – не реже двух раз на протяжении года.

    Приведенные в материале статьи рекомендации помогут правильно выбрать демпферную емкость и рассчитать ее объем. Зная, как поставить расширительный бачок на отопление, можно обеспечить безопасность, надежность и долговечность отопительной конструкции с естественной или принудительной циркуляцией теплоносителя.

    Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура…

    Источник: http://mynovostroika.ru/ustanovka_rasshiritelnogo_baka_sistemy_otoplenija»

    В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

    Расширительный бак для отопления

    Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

    В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

    Открытый расширительный бак для отопления

    В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

    Устройство закрытых расширительных баков

    Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

    Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

    Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

    Вертикальные и горизонтальные фланцевые бачки

    Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

    Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

    Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

    Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

    Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

    Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

    Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

    Коэффициенты полезного объема расширительного бака

    Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

    Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

    Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

    Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

    • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
    • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
    • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
    • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

    Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

    Показания манометров при правильной работе расширительного бака

    Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

    Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

    Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

    Источник: http://otoplenie-doma.org/rasshiritelnyj-bak-dlya-otopleniya.html»

    Установка расширительного бака в системе отопления открытого и закрытого типа

    В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

    В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

    Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

    Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

    Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

    Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.

    В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.

    Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.

    Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.

    Таблица 2 – Определение потребного объема расширительного бака.

    Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.

    Существуют два основных типа расширителя, которые применяются в системе отопления:

    Расширительные баки открытого типа представляют собой однообъёмную емкость, сообщающуюся с атмосферой. Такой бак устанавливается в наивысшей точке системы отопления, что необходимо для обеспечения естественного возвращения жидкости в трубопровод при снижении ее температуры.

    Расширитель открытого типа.

    Закрытые расширители изготавливают в виде герметичного сосуда, часть которого заполнена жидкостью, а часть – воздухом или газом находящимся под определенным давлением. При нагреве жидкость поступает в экспанзомат, при этом газ сжимается. При охлаждении жидкости она возвращается в систему, а разницу в объемах заполняет газ.

    Расширительный бак закрытого типа.

    Кроме основных функций (компенсации объема, стабилизации давления), экспанзомат открытого типа служит для восполнения воды, если в системе происходит небольшая утечка и для отвода воздуха из системы.

    Открытые расширители имеют прямоугольную либо цилиндрическую форму и изготавливаются из листовой стали или полимерных материалов. Установка расширительного бака открытого типа в системе отопления осуществляется в ее верхней точке, что требует увеличения общей длины трубопроводов отопления. Бак оборудован крышкой для защиты теплоносителя от загрязнений и обеспечения доступа внутрь при обслуживании.

    Принцип работы и схема подключения открытого расширительного бака в системе с принудительной циркуляцией.

    Местом для размещения открытого расширителя может служить чердачное помещение, лестничный проем или специально оборудованный бокс, установленный на крыше дома. Если высота дома позволяет установить расширитель внутри жилой части здания, его можно разместить в санузле или хозяйственном помещении. Емкости, размещенные за пределами отапливаемой части дома необходимо утеплять для снижения потерь тепла в системе.

    Открытый бак, сваренный из листового металла.

    Чтобы вода в баке открытого типа не застаивалась, необходимо обеспечить ее циркуляцию. Для этого между ним и основной магистралью теплопровода оборудуют контур, состоящий из расширительной и циркуляционной трубы, причем отверстие последней расположено в баке несколько ниже (примерно на 50 мм). Для эффективной циркуляции воды контур врезают перед входом в насос (если система работает с принудительной циркуляцией), установленный на магистрали обратного хода. Циркуляция позволяет выводить из системы в атмосферу пузырьки воздуха.

    Открытый расширитель с реле нижнего и верхнего уровня.

    Надо отметить, что выше сказанное справедливо при установке расширителя в систему отопления с принудительной циркуляцией теплоносителя!

    В системе с естественной циркуляцией для беспрепятственного выхода пузырьков воздуха расширитель подключается в самой верхней точке подающего трубопровода.

    В районе отметки минимального уровня теплоносителя из бака выходит контрольная труба, а на максимальном уровне – переливная, предназначенная для слива лишней жидкости. Проверка уровня может осуществляться простым открытием крана на контрольной трубе. Если вода из крана поступает, значит, ее уровень в баке превышает минимальную отметку. Для данной цели могут устанавливаться реле нижнего и верхнего уровней, подающие световой или звуковой сигнал при возникновении опасности снижения уровня воды до минимального значения или её подхода к точке перелива.

    Полезный объем расширителя равный площади его основания умноженной на высоту между минимальным и максимальным уровнем, равен приросту количества воды в результате температурного расширения. Он должен быть равен либо превышать потребную величину, рассчитанную с использованием таблиц 1 и 2.

    Основные преимущества расширителя открытого типа:

    1. простота конструкции, что подразумевает относительно низкую стоимость;
    2. выполняет функцию сброса давления и отвода воздуха из системы отопления.

    Недостатки открытых расширительных баков:

    1. особые условия установки, предусматривающие монтаж дополнительных трубопроводов;
    2. высокие потери тепла и необходимость теплоизоляции;
    3. непосредственный контакт с атмосферой, что может вызвать коррозию стальных элементов системы;
    4. из-за возможности испарения система нуждается в периодическом пополнении теплоносителя.

    Следует отметить, что ввиду вышеуказанных недостатков баки открытого типа все реже применяются в системах отопления жилых домов, уступая по популярности закрытым расширителям.

    В отличие от открытых экспанзоматов, закрытый расширительный бак не связан с атмосферой. Он представляет собой герметичный стальной сосуд, частично заполненный жидкостью, а частично – закаченным через специальный клапан инертным газом. В зависимости от способа разделения внутреннего объема закрытые баки делятся на:

    Закрытые расширители различных форм и размеров.

    В безмембранных расширителях теплоноситель непосредственно контактирует с газом, так как у них отсутствует механическое разделение внутреннего пространства. Для поддержания заданного давления используется компрессор или газовый баллон, расположенный снаружи. Контроль давления и подача газа осуществляется автоматически.

    Безмембранные баки широко использовались в то время, когда резиновые (каучуковые) мембраны имели низкие ресурсные показатели и требовали частой замены. Они могли работать без мембраны, но необходимость в компрессоре или баллоне усложняла конструкцию. В настоящее время широкое распространение получили закрытые баки с разделительной мембраной.

    В конструкциях современных расширителей жидкость и газ разделены с помощью гибкой мембраны. Существуют расширители с:

    1. тарельчатой мембраной (диафрагмой);
    2. грушевидной (баллонной) мембраной.

    Тарельчатая крепится в средней части бака и имеет форму, близкую к полусфере. В зависимости от температуры воды она принимает выпуклую или вогнутую форму.

    Устройство расширителя с диафрагмой.

    Грушевидная повторяет форму сосуда и закрепляется на противоположных концах емкости. Особенностью данных баллонов является отсутствие контакта теплоносителя со стенками, так как жидкость заполняет гибкую мембрану, а между ней и металлическими стенками закачан газ. Это защищает конструкцию от коррозии и увеличивает срок службы. Данная конструкция допускает замену мембраны, в то время как конструкция диафрагменных баков этого не позволяет.

    Бак с грушевидной мембраной.

    В современных расширителях применяются бутиловые и этиленпропиленовые мембраны, отличающиеся повышенной долговечностью. Ранее для этих целей использовали каучук, который имеет меньший срок службы и в настоящее время не используется.

    Схема работы бака с компрессором.

    Недостатками мембранных расширителей являются:

    • высокая стоимость;
    • необходимость периодической подкачки газа либо воздуха;
    • необходимость контроля давления в системе.

    Среди преимуществ можно выделить:

    • компактные размеры;
    • минимальные потери тепла, отсутствие необходимости теплоизоляции;
    • отсутствие прямого контакта теплоносителя с атмосферой (испарения), что снижает риск образования, распространения коррозии и необходимость подпитки ситемы;
    • возможность работы при высоком давлении;
    • возможность установки практически в любом месте.

    Основным параметром мембранного бака является потребный объем жидкости в системе, который должен быть предварительно рассчитан с использованием таблиц 1 и 2. Бак должен иметь объем, равный или превышающий полученное значение.

    Кроме традиционной овальной формы многие производители выпускают плоские расширители с диафрагмой. Такой бак более компактен и может устанавливаться в пространстве между стеной и внутренней отделкой помещения, не занимая полезное пространство.

    Расширитель плоской формы.

    Главной рабочей частью современного бака закрытого типа является мембрана, от параметров и качества изготовления которой зависит его срок службы. Основными характеристиками мембраны являются:

    • диапазон рабочих температур и давлений;
    • материал;
    • диффузионная устойчивость.

    Мембранные баки для систем отопления окрашены красным цветом, в то время как используемые в системах водоснабжения – синим. К мембранам расширителей систем отопления выдвигаются более низкие санитарно-гигиенические требования.

    Установленный расширитель отопления.

    1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
    2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
    3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
    4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
    5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
    6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

    Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:

    1. регулярный визуальный осмотр на отсутствие коррозии;
    2. проверка целостности мембраны;
    3. проверка давления воздуха (газа).

    Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.

    Расширительный бак на кронштейне.

    Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.

    Источник: http://vse-pro-otoplenie.ru/elementy/29-ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html»

    Мембранный расширительный бак: 9 актуальных вопросов по выбору и монтажу

    Как устроен и для чего необходим мембранный расширительный бак? Как подобрать его оптимальный объем? В какой точке отопительного контура, и в каком положении его устанавливают? В своей статье я собираюсь ответить на эти и некоторые другие вопросы.

    Знакомьтесь: наш герой.

    При нагреве вода, как и любые другие среды, увеличивается в объеме. Скажем, при повышении ее температуры с 0 до 100 С при неизменной массе жидкости занимаемый ей объем вырастет на 4,33%.

    Изменение объема воды при нагреве.

    В замкнутом отопительном контуре увеличение объема теплоносителя выльется в рост давления, причем, поскольку вода практически несжимаема, в очень заметный рост. Без учета упругости стенок труб и радиаторов давление будет расти на 3 атмосферы на каждый градус, что быстро выведет параметры контура за предел прочности любого материала.

    На практике с учетом деформаций труб для медных и стальных трубопроводов рост давления составляет в среднем 2,2 кгс/см2/С, для пластиковых и металлопластиковых — 1,2 кгс/см2/С.

    Упругость полипропиленовых труб отчасти компенсирует расширение воды.

    Ситуация усугубляется использованием незамерзающих теплоносителей. Вот таблица зависимости температурного расширения от содержания пропиленгликоля в воде:

    Пропиленгликоль смешивается с водой, снижая температуру ее кристаллизации.

    Функция расширительного бачка — вместить избыточный объем воды или антифриза при их нагреве.

    1. В каких случаях мембранный бак не нужен?

    Открытые отопительные системы комплектуются открытыми расширительными бачками. Избыточное давление в них отсутствует; бак служит не только в качестве емкости для расширения теплоносителя, но и в роли воздухоотводчика, а при закипании воды в контуре — и предохранительного клапана.

    Открытый отопительный контур. Циркуляция теплоносителя — принудительная.

    Кроме того, многие котлы (в первую очередь электрические) представляют собой, в сущности, полноценные мини-котельные: и расширительный бак, и циркуляционный насос, и группа безопасности (манометр, клапан для стравливания опасно высокого давления и автоматический воздушник) находятся внутри корпуса.

    На фото — электрокотел, который используется в качестве резервного источника тепла у меня дома.

    Вся обвязка находится установлена производителем внутрь корпуса.

    Прибор подключается непосредственно к отопительному контуру через пару отсекающих вентилей, позволяющих снять котел для ремонта и обслуживания без полного сброса теплоносителя.

    На входе и выходе из котла установлена только пара отсекающих шаровых кранов.

    1. Как устроен мембранный бак для системы отопления?

    Это стальная емкость, перегороженная упругой резиновой мембраной. Часть объема бака заполнена азотом с давлением, превышающим атмосферное (так называемым установочным давлением), остальная часть предназначена для заполнения теплоносителем. Со стороны воздушной камеры предусмотрен золотник для накачки воздуха.

    Устройство мембранного бака.

    Инертный азот используется для заполнения воздушной камеры ради защиты стенок от коррозии. Накачка влажного воздуха уменьшает ресурс корпуса бака.

    При увеличении давления практически несжимаемая жидкость при посредстве мембраны сжимает газ в воздушной камере. В результате давление в контуре увеличивается незначительно.

    Кроме того, устройство расширительного бака мембранного типа позволяет гасить гидроудары и скачки давления, неизбежные при работе циркуляционного насоса и запорной арматуры.

    От ближайшего родственника — гидроаккумулятора (приспособления для накопления холодной воды и ее подачи с избыточным давлением) наша конструкция отличается лишь тем, что мембрана для расширительного бачка изготавливается из термостойкой резины.

    Гидроаккумулятор — ближайший родственник расширительного бачка.

    1. По каким параметрам нужно подбирать бачок для вашей отопительной системы?

    Ключевой параметр — объем. Он должен превышать увеличение объема теплоносителя при нагреве с минимальной до максимальной рабочей температуры, чтобы исключить срабатывания предохранительного клапана или, того хуже, возможное повреждение контура.

    Помимо того, стоит уточнить тип мембраны (тарельчатая или грушевидная). При разрыве грушевидной мембраны вы можете заменить только ее, а вот при повреждении тарельчатой приходится менять корпус бака.

    Грушевидная и тарельчатая мембраны.

    1. Как своими руками рассчитать минимальный объем бака мембранного типа?

    С высокой точностью она вычисляется по формуле V=(Vот х E)/k.

    • V — объем бака;
    • Vот — суммарный объем воды или антифриза в системе отопления;
    • Е — коэффициент расширения жидкости;
    • k — коэффициент эффективности мембранного бака.

    Формула требует нескольких комментариев.

    В сбалансированной системе отопления количество теплоносителя примерно равно 15 литрам на 1 киловатт мощности отопительного котла. Более точно его можно узнать, заполнив контур водой и слив ее через сбросник в любую мерную тару (ведро, канистру и т.д.).

    Для точного измерения объема контура слейте воду из него в любую мерную тару.

    Коэффициент расширения воды при нагреве до максимальной в отопительном контуре температуры в 95С берется равным 4%, или 0,04. Если в воду для понижения температуры ее замерзания добавляется пропиленгликоль, на каждые 10% его объема коэффициент расширения тоже увеличивается на 10%.

    Так, при содержании пропиленгликоля в теплоносителе, равном 20%, коэффициент будет равен 4%*1,2=4,8% (или 0,048), при 40% — 4%*1,4=5,6%, или 0,056.

    Добавка пропиленгликоля увеличивает тепловое расширение жидкости в контуре.

    Эффективность бака рассчитывается по формуле k=(PV-PS)/(PV+1).

    • PV — предел рабочего давления (обычно 2,5 кгс/см2);

    На это значение выставляется срабатывание предохранительного клапана в отопительном контуре.

    • PS — установочное давление, или давление зарядки бака. Оно должно быть равно гидростатическому давлению в системе или превышать его на 0,1 атмосферы (кгс/см2). Гидростатическое давление рассчитывается по разнице в высоте между точкой, в которой планируется монтаж бака, и верхней точкой отопительного контура: на каждый метр высоты берется 0,1 кгс/см2.

    Так, для высоты контура в 6 метров давление зарядки бака будет равным 0,6 кгс/см2.

    Универсальная (для любой жидкости) схема расчета давления в зависимости от высоты контура.

    Давайте попробуем рассчитать минимальный объем бака для следующих вводных:

    • Мощность котла — 24 КВт;
    • В качестве теплоносителя используется смесь из 80% воды и 20% пропиленгликоля;
    • Высота контура над бачком равна 5 метрам.

    Объем теплоносителя из расчета 15 литров на киловатт мощности котла будет равным 15*24=360 литров.

    Коэффициент расширения смеси пропиленгликоля и воды равен 4%*1,2=4,8%, или 0,048.

    Давление зарядки бака равно гидростатическому давлению в контуре — 0,5 кгс/см (5 метров высоты, помните?).

    Чтобы уменьшить заводское давление, достаточно прижать золотник отверткой. Для накачки бачка используйте обычный велосипедный насос.

    При максимально рабочем давлении в 2,5 кгс/см2 коэффициент эффективности — (2,5-0,5)/(2,5+1)=0,57.

    Подставляем значения в формулу:

    V=(360*0,048)/0,57=30,3 литра.

    Еще один пример расчета.

    1. Можно ли упростить расчет?

    Избыточный объем бака ничем не повредит функциональности отопительной системы, поэтому часто используется упрощенная инструкция по вычислению его объема: бак берется равным 10% объема теплоносителя в системе.

    В приведенном выше примере это 360*0,1=36 (с учетом реальных рыночных предложений — 35 или 40) литров. Средняя цена такого бака — 2000 — 2500 рублей.

    1. Каковы признаки недостаточного объема бака?

    Самый верный признак — срабатывание предохранительного клапана при выходе системы отопления на рабочие температуры. Бачок не обязательно менять на устройство с большим объемом: можно просто дополнить контур вторым бачком.

    Признак недостаточного объема бачка — срабатывание предохранительного клапана.

    1. Как правильно установить расширительный бак в закрытую систему отопления?

    Требований к монтажу немного.

    • Он по возможности ставится патрубком для воды вверх. В этом случае водяной отсек будет полностью заполнен водой или антифризом, а воздушная пробка — вытеснена к ближайшему воздухоотводчику;

    Расширительный бак для отопления закрытого типа: установка выполнена патрубком вверх.

    • Нежелательно ставить бачок сразу после циркуляционного насоса (в пределах 10 диаметров розлива) и на расстоянии менее двух диаметров трубы до насоса. Турбулентности потока, порождаемые крыльчаткой, приведут к постоянным незначительным скачкам давления в контуре и уменьшат ресурс резиновой мембраны.

    Бачок установлен на минимальном расстоянии перед циркуляционным насосом.

    1. Нужно ли мембранному бачку какое-то обслуживание?
    • Два раза в год в закрытой системе нужно проверить давление по штатному манометру. При его падении необходимо вскрыть бачок и проверить состояние мембраны. Если она не имеет видимых дефектов, стоит частично сбросить теплоноситель и проверить давление зарядки бака;

    Падение давления говорит о разгерметизации отопительного контура или о повреждении мембраны расширительного бачка.

    • Для накачки (зарядки бачка) по возможности используйте инертный газ. Если это проблематично — выберите для накачки обычным воздушным насосом день без осадков: чем выше влажность воздуха, тем быстрее будут ржаветь стальные стенки емкости.

    Итак, мы выяснили, как подобрать и установить мембранный расширительный бак. Как обычно, дополнительную информацию читатель может найти в видео в этой статье. Жду ваших дополнений к ней. Успехов, камрады!

    Источник: http://otoplenie-gid.ru/elementy/baki/691-membrannyj-rasshiritelnyj-bak»

    Расширительный бак системы отопления: устройство, расчет и подбор лучшего варианта

    Верно подобранный и смонтированный расширительный бак системы отопления не допустит выхода ее из строя, поддержит давление на необходимом уровне.

    В зависимости от вида системы, встроенный расширитель может быть открытого либо закрытого типа.

    Конструктивной особенностью расширителей открытого типа является контакт теплоносителя с атмосферой. Циркуляция в системах с расширителем этого типа конвекционная. При нагреве объем жидкости растет, его избыток поглощается резервуаром емкости.

    При падении температурных показателей жидкость возвращается обратно самотеком, под действием гравитации. Из-за нулевого давления в баке, устройство не требует прочной металлической конструкции, поэтому:

    • в изготовлении корпуса применяется любой металл;
    • может использоваться готовая емкость из термостойкого пластика;
    • не принципиальной является форма резервуара.

    В дачных домиках такое оборудование может быть собрано из подручных средств. В качестве емкости можно использовать пластиковую канистру или бочку, оборудованную приемным патрубком и выводом для перелива.

    Внешне это обычный металлический бак, верхняя плоскость которого снабжена отверстием для обслуживания и добавления жидкости. Защиту от засора обеспечивает негерметичная крышка. В нижней части или на боковой плоскости предусмотрены крепежные узлы.

    Открытые системы отопления применяются в малоэтажных строениях, где объем теплоносителя и протяженность отопительных коммуникаций сравнительно невелики. Требования к установке несложные:

    • расширитель ставится на максимуме высоты, на линии подачи;
    • подача подключается к баку через патрубок;
    • для стока избытка жидкости выполняется врезка перелива выше расчетного уровня.

    Чтобы обеспечить циркуляцию самотеком, для монтажа рекомендуется использовать трубы увеличенного сечения.

    Обычно бак стараются монтировать в отапливаемом помещении, обустроенном утепленном чердаке, а если это невозможно, то емкость потребуется утеплить. Наличие утеплителя не допустит промерзания жидкости и потери работоспособности системы.

    Конструктивной спецификой закрытых модификаций бака является полная герметичность, что позволяет поддерживать необходимое для циркуляции давление в любой точке системы. Резервуар внутри разделен мембраной на воздушную и жидкостную части. Каждый из отсеков полностью герметичен – азотосодержащая смесь из воздушного отдела никогда не смешается с теплоносителем, наполняющим жидкостный отсек.

    Принцип работы расширителя заключается в том, что нагретая жидкость из системы выталкивается в жидкостную часть бака и начинает давить со своей стороны на герметичную мембрану. Перегородка деформируется и воздействует на воздушную часть, сжимая ее.

    В результате объем воздушной камеры бака уменьшается, а газ в ней сжимается. Эта ситуация способствует увеличению давления в системе. Как только происходит нормализация давления, теплоноситель из жидкостного отсека выталкивается обратно.

    Если же давление стремительно растет, то, при достижении критического объема жидкости в баке, срабатывает предохранительный клапан. В результате произойдет удаление излишнего количества теплоносителя из емкости.

    В зависимости от формы все закрытые расширители для установки в отопительную систему разделяются на такие виды:

    1. Шаробразные – разновидность мембранной конструкции с эластичной перегородкой. При поступлении жидкости она растягивается и принимает весь избыточный объем. Сам бак имеет вид шарообразной капсулы.
    2. Овальные – еще один вид мембранных гидрокомпенсаторов. Баллон расширителя традиционно разделен гибкой мембраной на газовую и жидкостную камеры, но конфигурация корпуса имеет несколько вытянутую по вертикали форму.

    Внешне овальные расширители представляют собой баллон цилиндрической формы, окрашенный в красный цвет. С одной стороны, предусмотрен ниппель для создания давления в газовой камере, с другой – патрубок, через который осуществляется подключение к системе.

    На корпусе наварены крепежные узлы, которые обеспечивают навесной монтаж оборудования и способны выдержать его рабочий вес. Шарообразная модификация бака отличается от овальной лишь формой.

    В системах закрытого типа самотечная циркуляция не сможет обеспечить необходимый уровень давления. Поэтому в конструкцию включают циркуляционный насос.

    Сам расширитель может ставиться в любой точке системы, но при выполнении монтажных работ желательно учесть следующие рекомендации:

    • лучшее место для установки – обратная линия, до точки врезки насоса;
    • подачу теплоносителя лучше подвести сверху, что позволит уменьшить проникновение воздуха и сохранит работоспособность при повреждении мембраны;
    • недостаток основного объема можно компенсировать установкой дополнительного расширителя с меньшей емкостью.

    При установке не возбраняется учитывать интерьер помещения, если в этом есть необходимость. Для контроля уровня давления расширитель должен быть оборудован манометром.

    Возможность размещения недалеко от котла снимает вопрос о необходимости утепления резервуара. Оборудование находится в теплом помещении, что обеспечивает удобство эксплуатации.

    Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

    Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства отопительной системы с открытым расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

    Основными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

    Однако минусов значительно больше:

    • применение незамерзайки опасно из-за токсичных испарений;
    • возможности монтажа ограничены только верхней точкой системы;
    • постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
    • медленный разогрев;
    • перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
    • применяется в отоплении малоэтажных строений, максимум в два этажа;
    • большие теплопотери и расход энергии для разогрева.

    Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

    Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно на них стараются заменить открытые модификации при обновлении отопительной системы.

    Экспанзоматы обладают следующими преимуществами:

    • полная герметичность позволяет использовать антифриз;
    • место размещения расширителя не влияет на работоспособность системы;
    • изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
    • после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
    • меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
    • не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
    • не требует постоянного внимания к уровню и состоянию жидкости;
    • возможность применения в системах, рассчитанных на несколько этажей;
    • небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

    При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

    Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости.

    Расширитель любого типа будет эффективным только при правильном выборе объема. Для этого следует учитывать способность жидкости расширяться в период нагревания. Вода в отопительных кольцах расширяется на как минимум 3 % от общего объема водяной системы, антифриз — практически на 5%.

    Жидкости относятся к разряду несжимаемых сред, поэтому бачок им должен обеспечить достаточный резерв на тепловое расширение с некоторым запасом. При условии полного заполнения контура теплоносителем даже тепловое расширение в расчетных объемах может привести к сбросу жидкости через предохранительный клапан и проливу теплоносителя на пол.

    Поэтому, чтобы превышение объема расширяющегося теплоносителя не приводило к авариям, закрытые бачки для небольших контуров в частных домах приобретают так, чтобы их объем был равен 10 % от полного объема циркулирующего по системе теплоносителя. Это правило действительно для систем емкостью до 150 л.

    Если по отопительному кольцу перемещается больше 150 л теплоносителя, то емкость закрытого бака рассчитывают путем умножения полного объема жидкости на коэффициент ее расширения при конкретных значениях рабочей температуры в системе.

    К полученному значению нужно прибавить размер водяного затвора, т.е. объема теплоносителя, образовавшегося в баке в результате стандартного статического давления жидкости. Для больших отопительных колец этот показатель, как правило, равен 0,5% от полного объема теплоносителя, для малогабаритных, вместимостью до 150 л, он принимается 20%.

    Полученная сумма умножается на поправочный коэффициент, определяемый по значениям предварительного и окончательного давления в отопительной системе. Предварительное принимается из расчета, что на 10 м высоты контура приходится 1 бар. Окончательное давление формируется в результате работы системы.

    Расчет объема бачка закрытого типа для крупных сложных отопительных конструкций выглядит так:

    Вместимость открытого типа строго не регламентируется нормативами, но есть правило: объем открытого бачка до патрубка перелива должен составлять 3,5 — 4 % от общего объема теплоносителя в отопительном контуре.

    Такой оценки достаточно для небольшого дачного домика, а вот строение для постоянного проживания потребует более точного расчета. В первую очередь потребуется выяснить общий объем системы отопления.

    Этот показатель можно определить с разной степенью точности тремя основными способами. Во-первых, на основе паспортных данных котла.

    Так, на единицу мощности котельного оборудования необходимо около 15 литров жидкости. Чтобы получить нужные данные, потребуется 15 умножить на мощность котла, указанную в техпаспорте.

    Во-вторых, можно выяснить объем с помощью водомера при наполнении системы. По мере наполнения учитывается количество использованной жидкости. Это более точный и хлопотный вариант.

    Третий способ предполагает рассчитать суммарный объем всех элементов системы отопления. Это самый точный вариант.

    Емкость теплообменника котла, радиаторов, конвекторов, измерительных приборов можно выяснить по паспортным характеристикам. Для вычисления емкости труб применяются данные из таблицы.

    В таблице указан объем труб на метр длины, выполненных из самых ходовых и современных материалов. Внутренний диаметр указан в дюймах от 0,5 до 1,5 единиц.

    Еще один способ, претендующий на высокую точность, – вычисление по формуле:

    Vобщ = π x D2 x L/4

    • π равно 3,14;
    • D обозначает параметры внутреннего диаметра труб;
    • L указывает на протяженность трубопровода системы.

    После получения необходимых данных их суммируют и получают общий объем системы, который используют в дальнейших расчетах.

    При наличии необходимых данных оптимальный вариант расширителя можно подобрать по таблице объемов и расчетного давления.

    Общий объем системы рассчитывается по указанной методике, параметры давления актуальны только для закрытых модификаций и указаны в паспортных данных оборудования.

    Этот вариант не требует специальных расчетов, кроме вычисления общего объема системы. Использование таблицы значительно облегчает и ускоряет выбор расширителя с необходимой емкостью резервуара.

    Если данных таблицы недостаточно, есть возможность рассчитать необходимый показатель объема емкости самостоятельно.

    Для этого используют следующую формулу:

    Vb = Vc x k/D

    • Vb обозначает искомую емкость расширителя;
    • Vc – общую емкость системы;
    • k – коэффициент расширения жидкости при нагреве;
    • D – коэффициент эффективности расширителя.

    Из необходимых для расчета данных неизвестными остаются коэффициенты k и D. Первый – величина табличная, а второй вычисляют по отдельной формуле.

    Также существует и используется таблица температурного расширения. Она позволяет определить коэффициент для систем с водой или антифризом. Величина не является линейной, меняется при нагреве, в зависимости от наличия и концентрации гликоля в жидкости.

    Для воды концентрацию этиленгликоля принимают за «0», для антифриза концентрацию определяют по данным, заявленным производителем. Температурой нагрева считают эксплуатационную для конкретной системы.

    Чтобы самостоятельно рассчитать коэффициент эффективности расширительного бака, применяется формула:

    (Qm – Qb) : (Qm + 1)

    • Qm — максимальное давление системы по паспортному порогу срабатывания предохранительного клапана;
    • Qb – предварительное давление в воздушной камере расширителя по техпаспорту.

    Если последний параметр неизвестен, его измеряют при накачке либо путем стравливания через ниппель баллона.

    Помимо самостоятельных подсчетов с помощью формул и таблиц есть альтернативные способы. Доступный вариант расчета – помощь онлайн калькулятора.

    Еще один вариант получить нужные данные – обращение к профессиональным проектировщикам. Это максимально надежный способом, но точность полученной информации обойдется достаточно дорого.

    Определяться с типом отопительной системы рекомендуется еще на этапе планирования. Выбор бака обычно откладывается на период после возведения коробки, когда система смонтирована, ее объем известен.

    При подборе оптимального варианта расширительного бака рекомендуется

    • ориентироваться на объем закрытого расширительного бачка, превышающий значение температурного расширения теплоносителя;
    • при покупке следует обратить внимание на подключение, форму емкости и расположение разъемов для крепежа – это позволит избежать неожиданностей в процессе монтажа;
    • важно уделить внимание инструкции на корпусе, которая содержит полезную информацию по установке и технические параметры.

    При покупке лучше ориентироваться на проверенного производителя, даже если его баллоны будут стоить дороже. Это станет залогом долговечности отопительной системы, правда, при условии правильной эксплуатации и регулярного обслуживания.

    Перед подключением предварительное давление в газовом отсеке мембранного бачка настраивают на значение, равное показателям статического давления столба теплоносителя в отопительном контуре. Настройка производится обычным автомобильным насосом, контролируется манометром.

    Нельзя путать расширители для отопительных систем и гидроаккумуляторы для линий холодного водоснабжения. Они отличаются внешним видом и конструктивными особенностями. Первые окрашены красным и обычно не разборные, вторые имеют голубой цвет, снабжены съемным фланцем для ремонта мембраны.

    Видео поможет определиться с параметрами расширителя закрытой модификации, уяснить отличия баллонов для отопления и бойлерных систем:

    Принцип работы и особенности выбора емкости в видео ролике:

    Отопительная система частного дома может быть выполнена по открытой либо закрытой схеме, что требует монтажа расширителя соответствующей конструкции. Ключевым фактором его работоспособности является объем, который можно рассчитать самостоятельно или доверить это дело профессиональным проектировщикам.

    Правильно подобранное оборудование поможет сохранить нужный литраж жидкости в открытой системе, а в герметичном отоплении поддержит уровень рабочего давления.

    Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/rasshiritelnyj-bak-sistemy-otopleniya.html»

    Расширительные баки для систем отопления: ненужный элемент или необходимость?

    Работа любой автономной системы отопления (СО) связана с изменением объема теплоносителя вследствие его нагрева и остывания. При этом резко возрастает давление в трубопроводе, радиаторах и теплообменнике котельной установки. Для компенсации теплового расширения, сглаживания скачков давления, устойчивой циркуляции и стабильной работы СО в целом необходим расширительный бак (техническое название устройства – экспанзомат), о котором и будет рассказ в данной публикации.

    Итак, из первой части повествования стало ясно, зачем нужен расширительный бак в системе отопления. Экспанзомат – это некая емкость определенного объема, которая принимает на себя излишки теплоносителя. Вода, при подъеме температуры на 10°С расширяется на 0,4%. Коэффициент расширения антифризов достигает 4,8%.

    В зависимости от конфигурации и схемы СО применяются расширительные емкости различной конструкции:

    • Открытые.
    • Закрытые мембранные.
    • Закрытые баллонные.

    Каждые из этих устройств имеют свою конструкцию, различный принцип действия и свое место в системе отопления, о чем далее в нашей публикации.

    Открытый экспанзомат: устройство и принцип действия

    Самый простой, открытый тип расширительных баков применяется в СО не оснащенных циркуляционным насосом, с перемещающимся самотеком теплоносителем, которому способствует правильный уклон труб. Открытыми их называют потому, что теплоноситель в них сообщается с атмосферой. Данные баки представляют собой бочку без крышки, подключенную к СО и установленную в самой ее верхней точке. Данный способ монтажа необходим, чтобы пузырьки воздуха беспрепятственно выводились из СО.

    Устройство расширительного бака системы отопления максимально простое: в открытую емкость установлен штуцер для перелива и поплавковый механизм, позволяющий автоматизировать долив воды в систему отопления. Сброс воды через перелив осуществляется в канализационную систему. В принципе, можно обойтись даже и без устройства автоматического долива воды. Пополнение СО можно осуществлять и ведром, через открытую крышку в бак.

    Совет: несмотря на название «открытый бак», крышку все же лучше установить, как защиту от попадания в СО мусора.

    Принцип действия данного устройства не представляет ничего сложного: вода при работе СО расширяется, а излишки попадают в емкость. При остывании, ее объем уменьшается, уровень в экспанзомате понижается. При закипании теплоносителя, пар выходит через открытую емкость, защищая СО от гидроудара, разрушения трубопровода и разгерметизации теплообменника теплогенератора.

    Расширительный бак для отопления открытого типа имеет, помимо достоинства в простоте конструкции, массу недостатков:

    • Быстрое испарение жидкости из системы.
    • Коррозия металлического бака от соприкосновения воды с кислородом. Ржавчина попадает в СО.

    С первой проблемой справиться невозможно: нагретая вода действительно быстро испаряется из открытого резервуара. Это физика. Для решения проблем коррозии металла современная промышленность предлагает нашим соотечественникам пластиковые расширительные баки открытого типа.

    Открытые СО в квартирах практически не используются. В частных домах, чаще всего, в качестве теплоносителя применяют антифризы, которые в открытых СО применять нельзя. В итоге постепенно открытые системы, как и открытые расширительные резервуары выходят из обихода. Их место занимают закрытые СО, сложной конфигурации, оснащенные мощными циркуляционными насосами. Для таких схем требуются совершенно другие устройства.

    Мембранные и баллонные экспанзоматы закрытого типа

    В СО с перемещением теплоносителя посредством воздействия циркуляционного насоса используются расширительные баки закрытого типа. Такая конструкция делает систему абсолютно герметичной: теплоноситель не контактирует с окружающей средой. Именно поэтому такие СО называют закрытыми.

    Конструктивно, резервуар для компенсации теплового расширения выполнен в виде герметичной металлической емкости, с установленной внутри диафрагменной или баллонной мембраной.

    Пространство между верхней частью мембраной и корпусом называется газовой (воздушной) камерой. Пространство между нижней частью мембраны (или внутри мембраны, как на рис 2) называется водяной камерой. Устройство оснащается гнездом с клапаном для создания необходимого давления, и патрубком, через который емкость подключается к СО. Диафрагма изготавливается из эластичного термоустойчивого материала.

    Закрытый расширительный бак для отопления: принцип работы его мало чем отличается от открытых резервуаров.

    1. При полностью заполненной системе, теплоноситель заполняет мембранный бак до уровня диафрагмы. При расширении, жидкость выдавливает диафрагму в сторону воздушной камеры, в которой создается избыточное давление. При остывании, теплоноситель возвращается в систему, а давление в воздушной камере возвращает мембрану в исходное положение.
    2. Работа баллонного механизма идентична мембранному, но в баллонном воздушная камера окружает водяную со всех сторон, благодаря чему можно более точно контролировать давление в СО. Диафрагма, в таких устройствах, напоминает по своему строению воздушный шарик.

    Существуют резервуары закрытого типа со сменной или стационарной диафрагмой. Последние отличаются низкой стоимостью.

    Совет: Если вы приобрели бак со сменной мембраной, и вам необходима ее замена, то при покупке всегда обращайте внимание на ее характеристики, рабочую и максимально допустимую температуру. Чтобы решить какой расширительный бак нужен для отопления — обязательно посоветуйтесь со специалистом.

    Расширительный бак является неотъемлемой частью любой СО, и его расчет и подбор происходит еще на стадии проектирования. Но некоторые моменты ускользают от внимания владельца автономной отопительной системы, а «специалисты» предпочитают их не афишировать, зарабатывая на знании нюансов вполне себе неплохие дивиденды.

    1. В закрытой СО экспанзомат не может устанавливаться с меньшим 15 л объемом.
    2. Расширительные резервуары для отопления окрашиваются исключительно в красный цвет.
    3. Выбирайте устройство со встроенным клапаном безопасности и возможностью его регулировки.

    Важно! Установка расширительного бака для отопления закрытого типа может производиться в любом, удобном для монтажа месте (но не после насоса) и не требует привязки к конкретной ветке контура, подаче или обратке.

    Источник: http://ventilationpro.ru/sistemy-otopleniya/material-dlya-sistemy-otopleniya/rasshiritelnye-baki-dlya-sistem-otopleniya-nenuzhnyjj-ehlement-ili-neobkhodimost.html»

    Расширительный бак в системе отопления и принцип его работы

    Одним из неотъемлемых элементов трубопроводного контура любой системы отопления является расширительный бак. Его наличие — это правильное функционирование, эффективность и безопасная работа всех составляющих. Установка бака дает возможность компенсировать увеличившийся при нагревании объем теплоносителя. Это самый удобный и оптимальный вариант, который обеспечивает длительность и безаварийную эксплуатацию.

    Рассмотрим ниже, принцип работы расширительного бака в системе отопления и все полезные нюансы, касающиеся этой емкости.

    В закрытом трубопроводе системы отопления, где теплоносителем выступает вода, компенсирующий элемент теплового расширения жидкости гарантия продуктивной работы. Водяной поток, как правило, заполняет весь контур. Известно еще с уроком физике, свойства воды при нагревании увеличиваться в объеме.

    Расширительная емкость в этот момент начинает играть роль приемника избыточной жидкости, до того момента пока поток не охладится и не придет в начальное свое состояние.

    Конечно же, рассматривались предложения, попросту удалять излишки водяного теплоносителя из контура. Но после охлаждения, оставшийся объем воды не сможет заполнить всю систему трубопровода, включая и отопительные приборы. Это грозит заполнением пустующего пространства в трубе воздухом, и соответственно нарушением нормальной циркуляции с неэффективную работу системы отопления.

    Расширительные емкости для контуров систем отопления бывают трех видов – закрытого, открытого и мембранного типа.

    1. Закрытый тип расширительного бака довольно часто применяется в закрытых и открытых отопительных системах. Если в последнем случае поток теплоносителя движется естественным способом, то в закрытых системах это осуществляется под влиянием давления. Сама конструкция емкости отличается полной герметичностью с встроенным клапаном удаляющего воздух, ручного или автоматического действия.

    Ручное сбрасывание накопившегося воздуха происходит чаще всего в системе, где ее наполняемость можно определить визуально. При наличии автоматического клапана, контроль объема теплоносителя в контуре ведется при помощи показателей давления на встроенном манометре.

    2. Открытый тип популяризирован в системах, где движение потока теплоносителя происходит при помощи естественной циркуляции. Эта расширительная емкость для эффективности монтируется в самой верхней точки строения, а именно в чердачном помещении. Это и является основным минусом.

    Что визуально проконтролировать наполняемость системы водой, необходимо лезть наверх. Бак открытого типа подобный емкости, где верх полностью открыт. В случае перелива в посудину встраивают сливной патрубок с выходом на улицу.

    3. Расширительная емкость с мембраной внутри это самый новый и полностью автоматизированный вид бачков. Они довольно практичные по сравнению с другими типами устройств. Мембрана в бачке разделяет в середине воду и воздух.

    Такая особенность позволила выиграть в объеме устанавливаемой емкости. Если раньше требовалось на определенную квадратуру жилья ставить бак с определенным количеством литров. То сейчас на ту же саму площадь, в систему отопления монтируется бак с мембранной, объем которой в несколько раз меньше.

    Принцип работы емкости довольно простой – воздух со стабильным давлением и избыточное количество воды вытесняют друг друга, в зависимости от происходящего внутри контура процесса.

    Монтируя расширительную емкость в систему, не стоит забывать главное правила подбора. На каждые 100 л теплоносителя в системе, необходимо установка компенсирующего бака объемом 12 л.

    Источник: http://robotyry.ru/rasshiritelnyj-bak-v-sisteme-otoplenija-i-princip/»

    При обустройстве отопительной системы приходится учитывать множество нюансов, связанных с отдельными ее элементами, среди которых не только радиаторы и генератор тепла. Неотъемлемой частью эффективной теплосети является расширительный бачок. Это устройство кажется примитивным, но именно от него во многом зависит качество обогрева. При монтаже бака допускается множество ошибок, которые негативно сказываются на работе всей системы в целом. Рассмотрим подробно все «опасные» моменты!

    Где устанавливать расширительный бак в системе отопления?

    Тонкости монтажа бака зависят от вида системы отопления, которая может быть открытой или закрытой. Первая разновидность считается устаревшей, но все еще встречается в некоторых домах. В данном случае расширительный бачок представляет собой емкость с открытым верхом и резьбовыми соединения внизу, к которым и подключаются трубы. Его устанавливают на самой высокой точке, как того и требуют элементарные законы физики.

    Закрытые системы отопления – современный вариант, требующий установки специальной емкости-капсулы, разделенной на две части резиновой мембраной. Мембранные расширительные баки предъявляют следующие требования к монтажу:

    • размещение в котельной неподалеку от генератора тепла;
    • свободный доступ для оперативного обслуживания;
    • отдельная фиксация подводки на стене во избежание повышения нагрузки на бак;
    • прокладка подводки к напольной емкости не поперек прохода;
    • наличие свободного пространства между элементом и стеной.

    Небольшие емкости крепятся на стене с помощью кронштейнов, главное, чтобы основание было достаточно надежным. Расположение бака в пространстве вызывает множество споров. Некоторые специалисты советуют подсоединять трубы к верхней части элемента, оставляя воздушную камеру внизу, что поможет легко убрать воздух из-под мембраны. Однако наиболее правильным решением станет расположение бачка присоединительным патрубком вниз.

    Суть в том, что устройство будет работать в любом положении, однако со временем на мембране появятся дефекты. Если воздушная камера находится внизу, то даже при износе мембранного элемента воздуху понадобится достаточно много времени для проникновения в теплоноситель. При расположении бачка вверх ногами воздух быстро попадет в соседнюю камеру, что вызовет необходимость срочной замены аппарата.

    Куда установить расширительный бак в системе отопления?

    Когда бачок прочно зафиксирован на стене или установлен на полу, наступает время для подключения элемента к отопительной системе. С этой целью намечается кратчайший путь к месту соединения. Специалисты рекомендуют подключать зарытые баки на «обратке». Однако перед самым входом в генератор тепла емкости не место, идеальный вариант – до циркуляционного насоса и идущей с ним в комплекте запорной арматуры.

    Основные плюсы данного метода очевидны:

    • мембрана прослужит дольше из-за не слишком высокой температуры теплоносителя в «обратке»;
    • в работе циркуляционного насоса не возникнет проблем при врезке бачка в обратный трубопровод;
    • в «обратке» не появляется критическое давление, что позволяет сохранить резиновые элементы емкости в целости и сохранности.

    Впрочем, на практике доказано, что особого отличия в функционировании системы отопления с бачком на обратном или подающем трубопроводе, нет. Однако описанный метод подключения считается более надежным. Если выбор все-таки пал на подводку, то не забудьте оснастить трубу шаровым краном или штуцером для своевременного перекрытия доступа к емкости и возможности ее быстрого снятия для ремонта или замены.

    Как настроить расширительный бак в системе отопления?

    После установки и подключения компенсирующей емкости в теплосеть необходимо выполнить правильную настройку, которая заключается в создании оптимального давления в воздушной камере. Без грамотного проведения данного этапа не избежать гидравлических ударов, возникающих при выталкивании мембраной излишков остывающего теплоносителя. Работы по настройке выполняются в следующем порядке:

    • система наполняется холодной водой;
    • из труб и отопительных батарей удаляются воздушные пробки;
    • вычисляется давление в сети и в воздушной камере с помощью манометра;
    • в камере путем стравливания или подкачки добиваются давления на 0,2 Бар меньше, нежели в системе.

    Настройка – завершающий этап, после которого возможен запуск тепловой сети. Теперь давление в бачке будет плавно изменяться и при нагреве, и при остывании теплоносителя, не причиняя никаких проблем. Помните, что ошибки при установке компенсирующей емкости не сразу бросаются в глаза, но дают о себе знать в самый неподходящий момент – в разгар отопительного сезона.

    По сути, монтаж расширительного бачка является не слишком сложной операцией. Для ее проведения даже не требуются профессиональные инструменты – буде достаточно арсенала рачительного домашнего мастера. Однако для врезки емкости в систему и ее последующей настройки необходимо внимательно относится ко всем мелочам, игнорирование которых может стать фатальным. Только так установленное устройство прослужит долго и не доставит хлопот!

    Источник: http://tadgikov.net/poleznye-sovety/2544-kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya.html»

    Комментарии

    Комментирование отключено.
