Зачем нужны циркуляционные насосы в системе отопления?

Содержание

.

Зачем нужны циркуляционные насосы в системе отопления?

Установка циркуляционного насоса в системе отопления – выбор и схема подключения

В отдельной системе отопления с естественной циркуляцией встречаются некоторые проблемы, решить которые можно с помощью циркуляционного насоса.

Установка циркуляционного насоса в системе отопления позволит равномерно распределить тепло по всем радиаторам. Именно неравномерный нагрев батарей является наиболее частой неисправностью водяного отопления с естественной циркуляцией. Причин может быть несколько, и все они кроются в неправильном монтаже: недостаточный диаметр труб, не соблюдены уклоны, чрезмерная протяженность системы, воздушные пробки в ней.

Циркуляционный насос предназначен для равномерного распределения тепла по радиаторам

Многим после выяснения причины плохой работы отопительной системы приходит мысль переделать ее. А это значит, что придется менять трубы, если не все, то часть, выставлять уклоны, пробивать отверстия в стенах, что-то переделывать. Одним словом: ремонт. Пыль, дым от сварки и деньги, причем немалые. А разве нет другого выхода? Есть, и стоит он дешевле, работа выполняется быстрее, никакой пыли. Конечно, речь идет о циркуляционном насосе.

Если отопление выполняет свои функции нормально, есть ли смысл устанавливать принудительную подачу теплоносителя? Несомненно, да, и вот почему:

  1. 1. Заметно уменьшается инерционность отопительной системы. Циркуляция воды под принуждением резко уменьшает время от розжига котла до прогрева даже самых отдаленных батарей.
  2. 2. Выровняется температура во всех батареях. Теплоноситель при естественной циркуляции успевает остыть, прежде чем вернется в котел, ближние радиаторы прогреваются лучше дальних.
  3. 3. Повысится давление в системе. Воздушные пробки не будут мешать нормальной циркуляции теплоносителя.

Циркуляционный аппарат заставляет теплую воду двигаться по замкнутому колу отопления. Его устройство несложное: на нержавеющий корпус установлен ротор с крыльчаткой. Они вращаются при работе электромотора, крыльчатка втягивает воду внутрь и выдавливает в систему с другой стороны. Центробежная сила создает напор, преодолевающий сопротивление всей системы.

Отопительные насосы производятся двух типов: сухие и мокрые. В сухих ротор не имеет контакта с теплоносителем, их КПД достигает 80%. Он сильно шумит, поэтому требуется отдельное помещение с хорошей звукоизоляцией. Сухие насосы требуют постоянного ухода. Следует постоянно удалять пыль из помещения, иначе ее может затянуть внутрь аппарата, и он разгерметизируется. Также сухие насосы нужно постоянно смазывать.

Несмотря на низкий КПД мокрого циркуляционного насоса по сравнению с сухим – всего 5% против 80% – в быту их применяют гораздо чаще. Это объясняется более низкой стоимостью, почти бесшумной работой, нетребовательностью – уход практически не нужен. Ротор и крыльчатка погружены в теплоноситель, который одновременно смазывает трущиеся части. Уход сводится к удалению воздуха простым откручиванием винта.

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

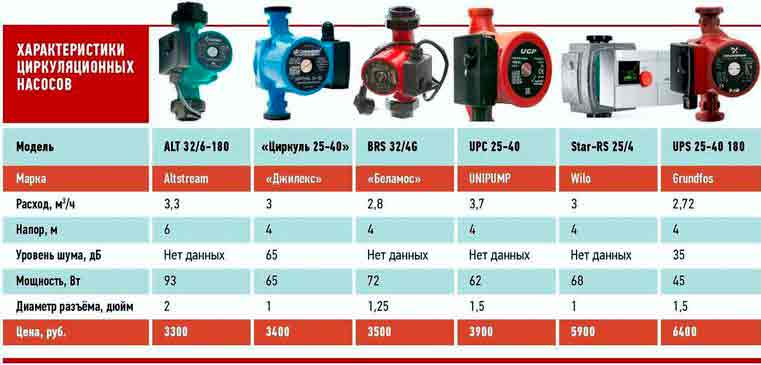

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е. это устройство способно поднять воду на 4 м. Другой способ маркировки указывает Hmax (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Производительность (объем воды – м 3 /час)

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Установка фильтра грубой очистки вместе с циркуляционным насосом обязательна. Отверстия в нем очень маленькие, их способны забить самые мелкие частицы ржавчины и грязи.

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.

Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку. Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Отопительная система, рассчитанная исключительно на принудительную циркуляцию, не сможет работать при отключенном электричестве. Для таких случаев рекомендуется установить дополнительные источники питания.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе. Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

Иногда насосы ломаются или работают с недостаточной производительностью. Наиболее частые причины:

  1. 1. Установлен неправильно. Не выдержана горизонтальность вала или он вращается не в ту сторону.
  2. 2. Неправильно запитан от электросети.

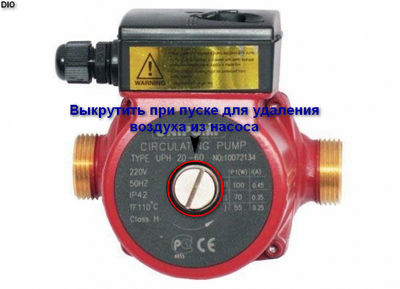

  3. 3. В насосе собрался воздух. Его необходимо развоздушивать через центральный винт каждый раз перед запуском.
  4. 4. Плохо очищается вода. Фильтр забит или неправильно установлен – проигнорированы метки, указывающие направление движения воды.

Неисправности легче предотвратить, если при монтаже и запуске быть внимательным.

Источник: http://obustroen.ru/inghenernye-sistemy/otoplenie/oborudovanie-otopleniya/ustanovka-cirkulyacionnogo-nasosa-v-sisteme-otopleniya.html»

Установка насоса в систему отопления: целесообразность и технология

Современные стандарты организации автономной отопительной системы в большинстве случаев предполагают принудительную транспортировку теплоносителя. Для этого предусмотрен монтаж насоса в систему отопления. При этом ключевой акцент должен быть направлен на правильность месторасположения этого узла в схеме.

Устройство отвечает за циркуляцию теплоносителя по отопительной системе. Другими словами, установка насоса на отопление обеспечит максимально быстрое прохождение горячей воды от котлоагрегата до радиаторов, отдающих тепло в разных помещениях дома. Отправная точка при определении функциональных возможностей насоса – количество тепла, которое предположительно потребуется для обогрева конкретного здания при самых низких температурах, возможных в этой местности. Очень быстро и точно с этой задачей справится дипломированный инженер с помощью специальных компьютерных программ. Можно эти параметры рассчитать и вручную перед тем, как установить насос на отопление, однако тут также необходимо иметь специальные знания и опыт комплектации бытовых коммуникаций.

Важно! Настоящие евростандарты гласят, что для обогрева 1 м. кв. дома на одну-две семьи при больших морозах требуется 100 Вт. Если речь идет о строении с улучшенной теплоизоляцией тепла потребуется 30–50 Вт/кв. м. А для многоквартирных зданий этот показатель составляет 70 Вт. Однако, специалист должен дать оценку соответствия здания нормативам. Если есть отклонения, то при расчетах берется более высокий показатель удельного потребления тепла.

Еще один важный фактор, зачем нужна установка циркуляционного насоса в систему отопления – экономия газа. Уже давно расчетным путем доказано, что в такой системе потребляемость голубого топлива снижается на 20-30%. Объясняется это тем, что вода через контур проходит быстро, а значит быстрей возвращается в котел. При этом она не успевает отдать все тепло и все еще подогрета до определенной температурой. Это значит, что котел несет меньшую эксплуатационную нагрузку, поскольку время нового нагрева сокращается перед очередной отправкой теплоносителя к отопительным приборам.

Монтаж циркуляционного насоса в систему отопления в уже существующее отопление позволит:

  • снизить инерционность системы – при самотечной циркуляции теплоносителя время прохождения тепла от котла до дальнего радиатора может составить порядка 1 часа, а при принудительной на прогрев дома уйдут минуты;
  • выровнять в отопительных приборах температуру нагрева – то есть и ближняя к нагревательному котлу батарея, и самая дальняя будут характеризоваться одинаковой теплоотдачей;
  • увеличить перепад давления при несоблюдении уклона трубопровода, что приводит к появлению воздушных пробок.

Установка насоса в систему отопления выполняется после изучения его паспортных данных. При этом они частично отражены на корпусе устройства посредством нанесенной маркировки. В частности, в ней указываются два важных параметра (к примеру, «25 – 40») – присоединительный размер и мощность (высота подъема). Индекс «25» – это размер в 1 дюйм, а индекс «40» – указывает на 4-метровую высоту водяного столба или давление в 0,4 атм. Такие параметры характерны самым востребованным моделям насосов. Еще есть маломощные устройства на 0,3 атм. и более производительные – поднимают теплоноситель на 6-8 м.

Кроме этих двух характеристик конкретной модели, на корпусе можно найти показатели электропотребления в разных рабочих режимах, каждому из которых соответствует производительность устройства.

  • Бытовые.
  • Промышленные.
  • С таймером и термостатом.
  • С частотным преобразователем.

Важно! Из собственного опыта может сказать, что хороший эксплуатационный ресурс показывают модели таких марок: GRUNDFOS, Willo, DAB, Speroni, «Джилекс». Тут представлено и европейское качество, и достойное китайское. Безусловно, этот фактор отражается на стоимости изделия. Выбрать потребителю есть из чего, а нами будет выполнена установка циркуляционного насоса в системе отопления любой конструкции.

Формально, по представлению производителей, насос с одинаковой продуктивностью функционирует с на подаче, и на обратке, причем независимо от места установки. Однако наш практический опыт показал, что установка циркуляционного насоса отопления, например, промышленных котельных, в большей степени показана на обратном трубопроводе перед котлом. Дело в том, что высокие показатели температуры нагрева теплоносителя отрицательно сказываются на техническом состоянии подшипников и деталей устройства из пластика.

Установка расширительного бака показана на участке, который находится близко возле ламинарного потока теплоносителя. С учетом этого нужно сделать еще одну поправку: установка циркуляционного насоса должна осуществляться перед котлоагрегатом, но после расширительного бака.

При формировании отопительных систем умеренной мощности, то есть в индивидуальных жилищах, необходимо позаботиться об непрерывности охлаждения циркулирующим теплоносителем ротора и подшипников на валу. Причем эта деталь двигателя насоса должна обязательно размещаться строго горизонтально.

Правильная установка циркуляционного насоса в систему отопления – параллельно основному контуру без его размыкания. Также, перед насосом и после него врезаются вентиля, посредством которых вышедшее из строя устройство отсекается и демонтируется без сброса теплоносителя из системы. Другими словами, установка насоса в систему отопления частного дома выполняется на байпас.

Если в системе не установлен обратный клапан, то контуру характерно одно слабое место – при перебоях с электронапряжением на байпас с насоса переключение должно выполняться вручную. С одной стороны, ничего страшно, но с другой – если дома никого нет, то на лицо проблемы с отоплением. При стандартной работе систем обратный клапан находится в закрытом состоянии, при повышении давления воды в контуре до насоса приводит к открытию клапана. В идеале клапан должен быть шариковым с горизонтальной установкой. В этом случае сопротивление струи воды будем минимальным, также, как и напор, требуемый для открытия клапана.

Схема установки циркуляционного насоса на отопление должна предусматривать способы защиты этого узла от загрязнений, которые могут быть в воде. С этой целью перед насосом устанавливается фильтр-грязевик. Он фильтрует теплоноситель, задерживая твердые фракции – абразивные включения, ржавчину, грязь, частицы песка. Если этим устройством пренебречь, то в процессе эксплуатации можно столкнуться с такой неприятностью, как разрушение подшипников или крыльчатки. То есть, потребуется новый монтаж – циркуляционный насос отопления может не подлежать ремонту.

По той причине, что насос врезается на трубу небольшого диаметра, для фильтрации можно использовать простой фильтр для грубой очистки. воды При этом бочонок, где буду скапливаться различные взвеси необходимо направить вниз. Так он не будет мешать прохождению воды по системе. Даже, если этот резервуар частично наполнится, это никак не отразится на скорости циркуляции воды. Перед установкой фильтра, нужно обратить внимание на поверхность устройства – на нем нанесена стрелка, указывающая на направление воды в контуре. Если установить неправильно, то грязевик нужно будет очень часто чистить.

Установка дополнительного насоса в систему отопления предполагает постоянную подачу электрического тока. Если в бытовой сети будет перебой, то работа насоса должна быть продолжена от резервного источника питания. С этой целью рекомендуется включение в схему такого узла, как ИБП («бесперебойник»). Он позволит сохранить работоспособность системы, как минимум на пару часов. В большинстве случаев этого хватает, чтобы устранить причины аварийных перебоев с подачей электричества. Дополнительные же резервы возможно изыскать при подсоединении АКБ извне к запасному источнику электропитания.

Правильная установка насоса в систему отопления выполняется с использованием термостойкого кабеля, если предполагается, что теплоноситель будет нагреваться до температуры +90 С и выше. Клеммная коробка должна быть защищена от попадания воды или конденсата. Силовой кабель ни при каких обстоятельствах не должен контактировать с двигателем или корпусом насоса, со стенками труб. Его к клеммной коробке, чаще всего, подводят с одной стороны, а вторая при этом закрыта заглушкой. Если актуально боковое расположение коробки, то силовой кабель заходит снизу. Конечно же, при любом варианте нужно позаботиться о заземлении.

В технологии как правильно установить насос на отопление определен последний этап монтажных работ – выявление возможных течей системы. Для этого она наполняется водой. Через специальный винтик на крышке насоса спускается воздух – процедура может считаться завершенной, если из отверстия появилась вода. Теперь можно опробовать работоспособность насоса.

Остались еще вопросы, как установить циркуляционный насос в систему отопления – задайте их представителю компании «Новое место». Мы всегда рады помочь не только консультативно, но и выполнив монтаж нужного узла оперативно и недорого. Установка насосов, обычно идет в комплексе мероприятий по организации автономной отопительной системы – работы под ключ наша бригада также производит на выгодных условиях.

Источник: http://www.novoe-mesto.ru/heating_systems/ustanovka_nasosa_v_sistemu_otopleniya»

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

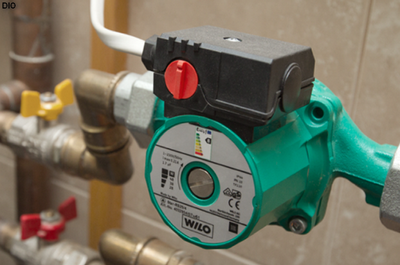

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

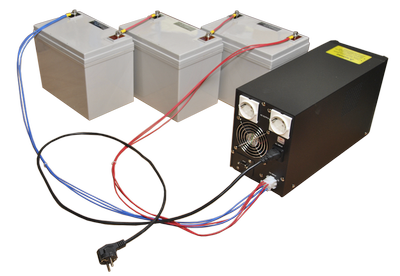

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Источник: http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa»

Установка насоса в системе отопления: размещение, способ врезки и другие тонкости

Как правильно установить насос в систему отопления, уже функционирующую с использованием естественной циркуляции?

Как установить насос в систему отопления, проектирующуюся для нового дома? Какую запорную арматуру можно использовать, а какую — не стоит? Попробуем выяснить.

Есть ли какие-то тонкости у организации принудительной циркуляции в контуре отопления? Давайте выясним это вместе.

Начнем с главного: выясним, нужна ли установка насоса на отопление, если оно уже много лет исправно работает без него. Что изменится?

  • Резко уменьшится инерционность системы. Если при естественной циркуляции между розжигом котла и ощутимым нагревом дальних от него радиаторов может пройти не меньше часа, то с принудительным нагнетанием теплоносителя дом будет начинать прогреваться уже через считанные минуты.
  • Температура отопительных приборов выровняется. Особенность любой гравитационной системы — неодинаковый нагрев радиаторов, ближних к котлу и дальних от него. Теплоноситель, циркулирующий довольно медленно, успевает остыть раньше, чем опишет полный круг по контуру.
  • Если при прокладке труд где-то они смонтированы с отрицательным уклоном — это не повлияет на циркуляцию. Установка насоса в систему отопления резко увеличит перепад давления, и неизбежные при контруклоне воздушные пробки перестанут быть помехой.

Однако: непрерывное журчание при наличии воздуха в контуре может раздражать. Функциональность функциональностью, но о возможности стравить воздух отовсюду все же лучше позаботиться.

Есть ли у систем с циркуляционным насосом отрицательные стороны?

  • Цена киловатт-часа электричества стабильно растет, а насос его потребляет. Хоть и немного — не больше 100 ватт на максимальных оборотах.

У этого устройства три рабочих режима: 55, 70 и 100 ватт.

  • Если система отопления будет проектироваться только в расчете на принудительную циркуляцию, первое же длительное отключение электричества приготовит для владельца дома крайне неприятный сюрприз. Перегрев теплоносителя котлом может вызвать разрушение контура отопления, а остановка циркуляции — последующую разморозку.

Если с потреблением электроэнергии электрическим насосом сделать что-то проблематично по определению, то вторая проблема решаема. Причем решение очевидно: при проектировании системы нужно заложить в проект возможность работать и за счет естественной циркуляции.

Как правильно установить насос на отопление с точки зрения ресурса его работы? Наверняка ведь есть факторы, способные привести к ускоренному износу механики.

Инструкция связана с особенностями работы механической части устройства. Устройство насоса для отопления, применяющегося для создания индивидуальных отопительных систем умеренной мощности, подразумевает непрерывное охлаждение ротора и вала с подшипниками циркулирующим теплоносителем.

Чтобы воздушные пробки не оставили подшипники без смазки и охлаждения, вал двигателя должен располагаться строго горизонтально.

Правильные и неправильные положения насоса.

Перед насосом крайне желательна установка грязевика. Его функция — отфильтровать неизбежные песок, окалину и прочие абразивные частицы, разрушающие крыльчатку и подшипники циркуляционного насоса.

Поскольку диаметр врезки для насоса обычно невелик, вполне подойдет обыкновенный фильтр грубой очистки. Бочонок, предназначенный для сбора взвесей, должен быть направлен вниз — так он не будет препятствовать циркуляции воды, даже когда уже частично заполнен.

Внимание: на большинстве фильтров стрелкой указывается рекомендованное направление циркуляции воды при его монтаже. Да, фильтр будет выполнять свою функцию даже при неправильной установке; однако чистить его придется куда чаще, и удалить ВЕСЬ осадок будет куда сложнее.

Где, в какой именно части контура рекомендуется установка насоса для отопления?

Формально современные насосы одинаково хорошо работают и на подаче, и на обратке в любой части контура отопления. Однако:

  • Чем выше температура теплоносителя — тем ниже ресурс подшипников и всех пластиковых частей устройства. С этой точки зрения врезать его все же стоит на обратном трубопроводе, непосредственно перед котлом.
  • Расширительный бак рекомендуется монтировать на участке контура с максимально близким к ламинарному потоком теплоносителя. После насоса поток неизбежно будет турбулентным. Отсюда вторая поправка: циркуляционный насос врезается перед котлом и после расширительного бака.

Оптимальное условие для расширительного бака — поток воды с минимумом завихрений. Перед насосом струя в контуре почти ламинарна.

Помните наши размышления о том, что крайне желательно, чтобы отопление могло работать и при отключенном электричестве? Пусть и с меньшей эффективностью?

Как установить насос на отопление своими руками таким образом, чтобы он не помешал естественной циркуляции?

Давайте немного подумаем вслух. Гравитационная система характеризуется, прежде всего, минимальным перепадом между подачей и обраткой. Стало быть, для приемлемой скорости циркуляции нужно минимальное гидравлическое сопротивление контура.

А что его увеличивает?

  • Повороты и изгибы контура.
  • ЛЮБАЯ запорная арматура.

К слову: именно с этой точки зрения в любой автономной системе отопления стоит применять только современные шаровые вентиля. В отличие от своих винтовых собратьев, они оказывают минимальное сопротивление току воды в открытом виде. Чтобы понять, почему это так — взгляните на открытый вентиль этого типа.

Когда вентиль открыт, просвет в нем не отличается от просвета трубы. Кроме того, нет изгибов и поворотов, на которых теряется перепад.

Выводы?

  1. Насос врезается параллельно основному контуру, не размыкая его. Для работы гравитационной системы диаметр контура должен быть не меньше ДУ32; диаметр врезки насоса куда меньше.
  2. Между врезками устанавливается вентиль, полностью перекрывающий основной контур при работе насоса. Иначе он будет работать, гоняя воду по кругу между врезками.
  3. Перед насосом и после него монтируются вентиля, позволяющие отсечь неисправное устройство и демонтировать его при неисправности без сброса всего отопления.

У такой схемы врезки есть уязвимое место — необходимость при отключении света вручную переключаться с насоса на байпас. Да, если вы дома — не заметить отключение электричества трудно; но что, если все ваши домашние отсутствуют?

Решением станет обратный клапан. В штатном режиме он закрывается; как только давление в основном контуре до насоса стало больше, чем после него — клапан открыт. Как всегда, есть тонкости.

Все пружинные обратные клапана дают заметную потерю напора: воде нужно преодолеть сопротивление пружины. Что, понятно, идет вразрез с нашими целями. Выход — шариковый клапан, установленный горизонтально. Его сопротивление потоку воды будет минимальным, как и напор, нужный для открытия клапана.

Схема на фото будет переключаться с принудительной на естественную циркуляцию без вашего участия.

Немного дополнительной информации и рекомендаций по установке интересующих нас устройств вы найдете в видео в конце статьи. Теплых зим!

Источник: http://otoplenie-gid.ru/cirkulyaciya/iskusstvennaya/245-ustanovka-nasosa-v-sisteme-otopleniya»

Особенности монтажа циркуляционного насоса в отопительной системе

В небольших дачных домиках для обогрева используют печку, обычно твердотопливную, способную напрямую прогреть одно-два помещения. Но многокомнатная дача или частный дом требует обустройства автономной системы отопления. Установка циркуляционного насоса — обязательное условие качественного равномерного прогрева всех помещений, нуждающихся в тепле.

Циркуляционный насос в системе отопления

Если дом не подключен к центральной теплосети, домовладелец должен решить задачу по созданию отопительного контура, способного равномерно прогреть все помещения, где предполагается установка радиаторов.

В системе с естественной циркуляцией теплоносителя нагретая жидкость перемещается по трубопроводу медленно, и в дальних от котла помещениях радиаторы значительно холоднее по сравнению с приборами отопления расположенными ближе к теплогенератору. Чем больше дом, тем выше разница — повысить эффективность нагрева воздуха в дальних комнатах не поможет даже доведение температуры теплоносителя в рубашке котла до критически высоких значений.

В ряде случаев улучшить естественную циркуляцию поможет всей системы с изменением угла наклона и диаметра труб. Но это требует капитальных преобразований в доме. Значительно проще и дешевле выполнить монтаж циркуляционного насоса, который заставит жидкость в трубопроводе перемещаться значительно быстрее.

В системе закрытого типа с принудительной циркуляцией насосные агрегаты устанавливаются согласно проекту — на основной отопительный контур с радиаторами, на каждый из контуров водяного теплого пола.

К минусам использования насоса в отопительных системах относится энергозависимость. Поэтому в местности, где регулярно наблюдаются перебои в электроснабжении, рекомендуется смонтировать автономную отопительную систему с естественной циркуляцией на базе твердотопливного теплогенератора, а циркуляционный насос смонтировать как дополнительный элемент. В случае отключения электричества нагрев и движение теплоносителя по трубам будет продолжаться, хоть и с потерей скорости.

Насосный агрегат циркуляционного типа обеспечивает дополнительный напор жидкости в замкнутом отопительном контуре. К корпусу насоса прикреплен электродвигатель, внутри корпуса располагается вал двигателя, на котором установлена крыльчатка. Вращение крыльчатки создает давление благодаря центробежной силе. За счет этого в системе увеличивается напор теплоносителя. По конструктивным особенностям различаются два типа циркуляционных насосов — «сухие» и «мокрые».

Устройство циркуляционного насоса

В устройствах данного типа перекачиваемая жидкая среда не контактирует с ротором. Его рабочую часть от теплоносителя отделяют нержавеющие стальные уплотнительные кольца. При включении агрегата соединение герметизируется тонкой пленкой теплоносителя, которая образуется из-за разницы давлений в системе отопления и вне ее.

Насосы «сухого» типа редко применяются для отопительных систем частных домов. Агрегат при работе сильно шумит, из-за чего необходимо звукоизолировать котельную. Помимо этого устройство чувствительно к механическим загрязнениям теплоносителя и выходит из строя при повреждении попавшей в воду взвесью. Преимущество «сухого» механизма – КПД 80%.

При работе насоса жидкая среда проходит сквозь латунный или бронзовый корпус агрегата, в котором размещены стальные и керамические элементы, для которых теплоноситель служит дополнительной смазкой.

«Мокрые» насосные агрегаты отличаются простотой конструкции, малошумностью, долгим сроком службы. Они доступны по цене и недороги в обслуживании. К недостаткам относится низкий КПД — он составляет порядка 50%. Но этого достаточно для успешного функционирования в составе автономной отопительной системы частного дома.

Устройство «мокрого» циркуляционного насоса

Определившись с типом насосного агрегата на отопление, необходимо грамотно рассчитать его оптимальную мощность. Нет смысла устанавливать циркуляционный насос с большим запасом по мощности — он дороже и сильнее шумит при работе.

Циркуляционный насосный агрегат выполняет следующие задачи:

  • создает напор жидкости, способный преодолеть гидравлическое сопротивление узлов отопительного контура;
  • перекачивает по трубопроводу объем теплоносителя, необходимый для качественного прогрева всех помещений.

Чтобы правильно рассчитать мощность агрегата, требуется знать:

  • производительность насоса (расход, измеряется в м 3 /ч ) – объем теплоносителя, который перекачивается устройством за один час;
  • напор (измеряется в метрах) — показатель, который определяет гидравлическое сопротивление, преодолеваемое насосом.

Для коттеджа в несколько этажей, со сложной архитектурой, расчет мощности насосного агрегата должны выполнять специалисты. Но для небольших домов расчеты ведутся с использованием простых формул и таблиц.

Стандартная формула расчета: Q=0,86R/TF-TR, где

  • Q – расход насоса (м 3 /ч);
  • R – тепловая мощность (кВт);
  • TF – температура теплоносителя (°C) в подающей трубе;
  • TR – температура теплоносителя (°C) на обратке у входа в котел.

Тепловую мощность самостоятельно определить сложно, поэтому удобнее воспользоваться готовыми решениями:

Способ 1 . По европейским стандартам показатель тепловой мощности (R) для частного дома небольших размеров составляет 100 Вт/м 2 , для многоэтажного дома — 70 Вт/м 2 , для построек с хорошим утеплением — 30-50 Вт/м 2 . Эти нормы подходят для российских регионов с мягким климатом.

Способ 2 . Российские нормы СНиП рассчитаны для климата с морозами до -30° C. Показатель тепловой мощности для одно- и двухэтажных домов небольшой площади – 173-177 Вт/м 2 , для домов высотой в 3-4 этажа — 97-101 Вт/м 2 .

Способ 3 . Значение для расчета подбирается по представленной таблице, исходя из характеристик постройки:

Расчетная таблица тепловой мощности для разных помещений Обратите внимание! Некоторые погрешности в расчетах не повлияют на функционирование отопительной системы, если приобрести циркуляционный насос с регулируемой производительностью.

Существует и другой метод определения расхода теплоносителя (производительности насоса). Значение расхода (Q) приравнивают к мощности котла (P). К примеру, через котел мощностью 20 кВт в минуту проходит 20 литров теплоносителя. А каждый радиатор мощностью 10 кВт пропускает по 10 литров жидкости в минуту. Для подсчета расхода теплоносителя в каждом отопительном контуре требуется суммировать показатели всех радиаторов и прибавить показатели трубопровода. Расход теплоносителя в трубопроводе зависит от его длины и диаметра. Чем меньше диаметр, тем выше гидравлическое сопротивление. Рассчитать показатели трубопровода поможет таблица, составленная для стандартной скорости движения теплоносителя — 1,5 м/сек.

На каждые 10 метров трубопровода требуется 0,6 м напора, который обеспечивает циркуляционный насос. К примеру, если длина отопительного контура составляет 100 м, насос должен обеспечивать напор 6 м.

Установка циркуляционного насоса в систему отопления может быть выполнена самостоятельно.

Помимо самого насосного агрегата необходимы элементы для его обвязки:

  • два шаровых крана;
  • фильтр глубокой очистки;
  • обратный клапан;
  • отрезок трубы для байпаса (если насосное оборудование используется для монтажа или модернизации гравитационной системы).

Чтобы помещения прогревались равномерно независимо от расположения относительно котла, требуется правильно смонтировать насосное оборудование. Начинают устанавливать циркуляционный насос в системе отопления с выбора места для врезки в систему.

Место установки циркуляционного насоса в отопительной системе частного дома

Решая, как установить циркуляционный насос, важно помнить, что к устройству должен быть свободный доступ для регулярного обслуживания. Ставить насосное оборудование допускается и на трубу подачи, и на трубу обратки — материалы, из которых изготавливают современные устройства, рассчитаны на эксплуатацию при высоких температурах.

Считается целесообразным устанавливать циркуляционный насос в системе отопления на обратный трубопровод непосредственно рядом с котлом по следующим причинам:

  • Установленное на обратке устройство подает теплоноситель в водяную рубашку, вытесняя воздушные пробки, которые могут возникнуть в верхней части котла. Если насос стоит на трубе подачи, при скоплении воздуха в котле он способен создать разрежение и спровоцировать закипание теплоносителя.
  • При неисправности котла теплоноситель в водяной рубашке может перегреться и закипеть. Циркуляционный агрегат не в состоянии перекачивать пароводяную смесь, поэтому он останавливается. Это грозит взрывом котла, если не сработает группа безопасности.

Внимание! Дровяные и угольные твердотопливные котлы, в отличие от газовых, электрических и пеллетных, не имеют надежной защиты от перегрева. Поэтому при монтаже своими руками такой отопительной системы, насос устанавливается только на обратку.

Обязательным является использование отдельного насоса в системе теплого пола — устройство монтируется на коллектор, к которому подключен контур.

При реконструкции гравитационной системы, байпас с насосным агрегатом врезают в трубу обратки поблизости от мембранного расширительного бачка. Если же место не позволяет обеспечить нормальный доступ к насосу, байпас с устройством ставят на трубу подачи, врезав обратный клапан, расположенный вертикально.

В системе отопления с отдельными контурами для разных сторон дома или разных этажей, насосы монтируются на каждый контур. Используется тот же принцип — устройство должно стоять до первого ответвления, располагаясь ближе к котлу.

Автономные системы с принудительной подачей теплоносителя при отсутствии электричества не могут функционировать, поэтому насосный агрегат врезается в сам трубопровод.

Если система гравитационная, требуется особая установка циркуляционного насоса в систему отопления.

Ниже на фото показана соответствующая этому случаю схема монтажа:

Обвязка циркуляционного насоса в системе отопления

В трубопровод врезается байпас, на котором смонтированы отсечные шаровые краны, фильтр-грязевик (перед насосом по ходу движения теплоносителя) и сам насосный агрегат. В основной трубопровод также ставится запорная арматура — пока насос работает, этот шаровой кран закрыт и система функционирует в принудительном режиме. При отсутствии электроэнергии шаровой кран открывают, и система эксплуатируется как гравитационная.

Благодаря отсечным кранам на байпасе насосный агрегат доступен для обслуживания и замены без слива теплоносителя из контура. Фильтр задерживает механические загрязнения — твердые частички взвеси способны вывести из строя движущиеся элементы насоса.

Рассматривая, как правильно установить циркуляционный насос, обратите внимание на ход работ:

  1. Из системы сливается теплоноситель, при необходимости трубопровод прочищается.
  2. В выбранное место врезается байпас, причем диаметр трубы для перемычки должен быть меньше диаметра трубопровода.
  3. На байпасе должны быть установлены все элементы обвязки насоса — шаровые краны, грязевик;
  4. Правильная установка насоса требует:
    • установить корпус в соответствии с обозначением направления потока теплоносителя (стрелочки на корпусе);
    • разместить «мокрый» агрегат строго горизонтально — чтобы он работал без потери мощности и перегрева из-за неполного погружения ротора;
    • расположить агрегат таким образом, чтобы клеммы для электропитания были развернуты вверх.
  5. Уплотнение соединений выполняется с помощью специальных прокладок, плюс дополнительно используется герметизирующий состав.
  6. Подключение агрегата выполняется в электророзетку с заземлением.
  7. Завершив монтаж, в систему заливают теплоноситель и удаляют воздушные пробки, для чего в крышке насосного агрегата открывают центральный винт.

Допустимые (сверху) и запрещенные положения циркуляционного насоса с «мокрым ротором» Внимание! Стравливать воздух из насоса требуется перед каждым его включением. С этой целью полностью заполненную теплоносителем систему включают на 5 минут, не закрывая клапан на насосе, а затем останавливают, чтобы из насоса вышел весь воздух.

Обойтись без процедуры «развоздушивания» можно, установив на насосный агрегат автоматический воздухоотводчик, если это позволяет конструкция устройства.

Насосный агрегат работает от бытовой сети 220 В с заземлением. Для подключения используют трехконтактную вилку и соответствующую розетку (фаза-ноль-заземление), либо присоединяют провода к клеммам агрегата — они расположены под пластиковой крышкой. Для надежности функционирования для насоса рекомендуется выделить отдельную линию и установить автомат защиты.

Электрическая схема подключения циркуляционного насоса показана на рисунке.

Подключение циркуляционного насоса к электропитанию — ноль, фаза, заземление

Установленное по всем правилам насосное оборудование сделает систему отопления частного дома эффективной. Для повышения надежности есть смысл позаботиться о резервном источнике питания — аккумуляторах для насоса.

Чтобы агрегат исправно работал, нельзя забывать о развоздушивании перед пуском, о регулярной очистке фильтра-грязевика от скопившейся грязи.

Источник: http://profiteplo.com/sistemy-otopleniya/43-kak-ustanovit-cirkulyacionnyj-nasos.html»

Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись.

Лучшее решение – подбор циркуляционного насоса и монтаж в отопительный контур.

Циркуляционные насосы — гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

Естественная циркуляция не всегда справляется с этим заданием и в результате отопительное оборудование не нагревается или нагревается неравномерно.

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором. На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Ротор и крыльчатка помп «мокрого» типа находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы их монтаж был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитные кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

Моноблочные принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя (перекачиваемая жидкость может содержать нейтральные примеси);
  • простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат.

Этот параметр определяется из условий максимальной загружённости. Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110 градусов по шкале Цельсия.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 метров, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения. Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/podbor-cirkulyacionnogo-nasosa.html»

Для эффективного отопления частных домов в системе отопления требуется циркуляционный насос. Благодаря этому устройству осуществляется непрерывная циркуляция теплоносителя по трубам. Помещение прогревается равномерно и быстро. При высокой или низкой скорости перемещения теплоносителя обогрев дома производится неравномерно. Поэтому следует внимательно подходить к такому вопросу, как подбор циркуляционного насоса для системы отопления.

Подбор циркуляционного насоса для отопления не зависит от того, какое топливо необходимо для отопительного котла.

Естественная циркуляция жидкости в контуре отопления малоэффективна, так как жидкость постоянно преодолевает сопротивление, и это замедляет ее продвижение. Это приводит к тому, что в котел жидкость возвращается охлажденной, а это требует дополнительных затрат для ее дополнительного подогрева.

Принципиальная схема ГВС в ЦТП

Использование более узких труб лишь частично решает проблему, но расходы на реконструкцию значительно выше, чем на циркуляционный насос.

Принудительная циркуляция вынуждает жидкость быстрее перемещаться по контуру системы и возвращаться в котел не сильно охлажденной. Затраты на потребление топлива, следовательно, уменьшаются.

В системах без помпы теплоноситель необходим в большом объеме, чтобы сохранялась необходимая его температура. Для этого понадобятся и трубы большого диаметра, и с широкими лопастями радиаторы.

В принудительной циркуляции большой объем жидкости не нужен. Поэтому подойдут трубы с меньшим диаметром. А это экономия на материалах.

Недостатком такого вида отопления является энергозависимость. Устройство работает от электрического тока.
к меню ↑

Большинство устройств такой конструкции:

  • корпус, к которому присоединена улитка;
  • к улитке подсоединяют трубы системы;
  • в корпусе имеется электродвигатель с клеммами и платой управления;
  • ротор с крыльчаткой, благодаря которому происходит движение воды.

При работе помпы получается разряжение на входе устройства и нужное давление на выходе.
к меню ↑

На рынке существует достаточно большой выбор циркуляционных помп. Как выбрать насос для отопления? Самые распространенные циркуляционные насосы – устройства с мокрым и сухим ротором.
к меню ↑

В устройстве с мокрым ротором рабочее колесо и ротор находятся в теплоносителе. Это способствует охлаждению мотора помпы, и аппарат защищен таким образом от перегрева. Эти детали изготовлены из материалов, не поддающихся коррозии.

Характеристики некоторых моделей циркуляционных насосов

Недостаток устройств такого типа в том, что у них низкий КПД. Достоинства этого вида:

  • низкий уровень шума;
  • доступность;
  • не нуждается в регулярном техобслуживании.

Аппараты с мокрым ротором используются в отоплении в небольших домах. Небольшая мощность насоса позволяет выбрать циркуляционный насос для отопления данного типа в случаях, когда объем жидкости в системе невелик.
к меню ↑

Крыльчатка в устройстве этого вида расположена в теплоносителе, а ротор защищен от жидкости герметичными прокладками.

Подбор насоса для системы отопления данного вида покажет преимущество в высокой мощности насоса. Благодаря этому его используют в помещениях с большой площадью. Аппарат имеет довольно высокий КПД.

Однако помпа с сухим ротором также имеет недостатки:

  • вибрация и уровень шума достаточно высоки;
  • в результате быстрого использования смазки нуждается в регулярном сервисном обслуживании.

Прежде чем приступить к выбору насоса для системы отопления, следует определиться, какие характеристики он должен иметь. Какой нужен аппарат для отопления частного дома и на что обратить внимание, чтобы сделать оптимальный выбор циркуляционного насоса для системы отопления:

  • общая отапливаемая площадь помещения;
  • необходимый уровень температуры в здании;
  • тип топлива;
  • число этажей в помещении;
  • какую функциональность и тип имеет отопительный котел;
  • давление жидкости в контуре и температура на выходе и входе котла.

Циркуляционный насос с сухим ротором

Циркуляционный насос может устанавливаться двумя способами. Это также влияет на подбор насоса для отопления.

  1. Встраивается непосредственно в котел – наблюдается во многих современных моделях.
  2. Вваривается помпа как отдельная часть отопительного контура. Применяется чаще в старых моделях отопительных котлов. Циркуляция воды в системах происходила за счет разницы в плотности и массе холодного и горячего теплоносителя. Трубы в таких системах располагали под уклоном. Внедрение циркуляционной помпы в такую систему увеличивает скорость передвижения теплоносителя и, следовательно, быстрее осуществляется обогрев помещения.

В вопросе, как подобрать насос, учитывают также характерные особенности системы отопления.

  1. Тип системы отопления. Для сетей с естественной циркуляцией рекомендуют устанавливать устройство с мокрым ротором мощностью до 50-60 Вт. Если циркуляция принудительная, необходим более мощный агрегат до 80 Вт, если есть уклон, и до 90 Вт без уклона.
  2. Отапливаемая площадь и объем теплоносителя. Чем выше эти параметры, тем более мощный необходим механизм. Для расчета точной мощности аппарата рекомендуется обратиться к телотехнику.
  3. Ограничение на предельный уровень шума. Для отопления частного дома, где не предусмотрено отдельное помещение для насоса на достаточном расстоянии от жилых комнат, не рекомендуют выбирать аппараты с сухим ротором.
  4. Техническое состояние системы отопления. К новой системе отопления подойдет любая помпа. Для систем, возраст которых 15-20 лет и больше, необходимо учесть наличие примесей в жидкости. К расчетной мощности прибавляют 25-35%, особенно при выборе аппарата с мокрым двигателем. Однако для старых сетей лучше подойдет аппарат с сухим ротором, потому как он менее чувствителен к качеству жидкости.

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

  • продуктивность работы помпы;
  • давление помпы, напор;
  • условия работы;
  • внешние аспекты – уровень шума, размеры, обслуживание.

Составляющие циркуляционного насоса с мокрым ротором

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.
к меню ↑

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.
к меню ↑

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

  • 40 – высота подъема жидкости – 4 м или 0,4 атм. давления. Эту величину берут во внимание в первую очередь, выбирая насос.
  • 25 – диаметр присоединяемых труб – 25 мм. Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы. На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.
к меню ↑

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.
к меню ↑

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м 2 . Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м 2 . Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2. Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м 3 /ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.
к меню ↑

Источник: http://byreniepro.ru/nasosy/kak-vybrat-nasos-dlya-otopleniya.html»

Что нужно знать застройщику про монтаж циркуляционных насосов для систем отопления

Каждый застройщик, приступая к выбору схемы и реализации создания системы отопления (СО) частного дома, учитывает объем отапливаемых помещений. Достаточно часто, для эффективного обогрева постройки, особенно если это довольно просторный загородный дом в несколько этажей, гравитационной системы отопления недостаточно: нужно позаботиться о принудительном перемещении теплоносителя к отопительным приборам, посредством внедрения в систему циркуляционного насоса. О принципе работы, конструктивных особенностях, правилах выбора и грамотном монтаже циркуляционного насоса в систему отопления и пойдет речь в данной публикации.

Циркуляционный насос представляет собой устройство, задача которого непрерывно приводить в движение теплоноситель по трубопроводу системы отопления. Простейший насос состоит из емкости, внутри которой на валу перемещается крыльчатка. Приводит в движение крыльчатку электродвигатель, который может менять обороты в автоматическом или ручном режиме.

Электродвигатель вращает крыльчатку, которая, в свою очередь, создает напор теплоносителя, достаточный для преодоления гидравлического сопротивления элементов СО.

Достоинства применения циркуляционного насоса для отопления частного дома.

  • Эффективность СО за счет быстроты нагрева помещения.
  • Экономичность. За счет быстрой циркуляции, теплоноситель возвращается в котельную установку менее остывшим, а значит, потребуется меньше энергоресурсов на его нагрев до необходимой температуры.
  • Минимизируется возможность завоздушивания.

Важно! Так как циркуляционный насос находится в постоянной работе, то основные требования к ним – это низкий уровень шума и энергопотребления.

Разновидности насосов и их конструктивные особенности

Сегодня, на рынке климатической техники представлено два типа циркуляционных насосов: с механизмом «сухого» или «мокрого» типа.

Первый тип оборудования имеет конструкцию, в которой рабочий механизм и электродвигатель разделены специальными уплотнительными кольцами из стали, керамики и пр. Пружины обеспечивают прижим колец при их истирании с течением времени. Для охлаждения мотора применяется вентилятор. Такая конструкция минимизирует выход из строя прибора вследствие перегрева. «Сухие» циркуляционные насосы имеют КПД 70-75%.

Среди недостатков можно отметить высокий уровень шума из-за дополнительного вентилятора, и возможную потерю герметичности уплотнителя. Данный тип циркуляционных насосов для отопления квартир практически не применяется из-за внушительных размеров и высокого уровня шума.

Насосное оборудование с «сухим» механизмом может быть:

  • Консольного и моноблочного исполнения. В данных устройствах двигатель и непосредственно нас разделены. Валы (приводной и рабочий) объединяются посредством использования муфты. В первом варианте, мотор и насос имеют каждый свое место монтажа. Во втором — двигатель с нагнетающим насосом находится в одном корпусе.
  • Горизонтального и вертикального исполнения. Каждая разновидность определяется положением электромотора.

Важно! Поскольку теплоноситель никак не контактирует с мотором, данная разновидность насосного оборудования требует регулярного обслуживания и смазки.

У циркуляционных насосов, с механизмом «мокрого» типа ротор и крыльчатка находится в непосредственном контакте с теплоносителем, который и является одновременно смазкой и охлаждающей жидкостью. Для того чтобы исключить возможность попадания влаги, статор и ротор разделены специальной гильзой. КПД насосов – 45-55%.

Основные преимущества данного оборудования:

  • Низкий уровень шума.
  • Компактные размеры.
  • Не требует обслуживания.
  • Имеет низкое энергопотребление.

Благодаря таким достоинствам, циркуляционные насосы с «мокрым» механизмом нашли применение в автономных СО частных домов и квартир.

Существует много мнений, о месте установки циркуляционного насоса в системе отопления. Основной спор происходит между теоретиками и «диванными» практиками (что в принципе одно и то же): одни утверждают, что место насоса в системе после котла на подаче. Другие, с пеной у рта доказывают, что высокая температура теплоносителя непременно выведет прибор из строя и поэтому правильное место монтажа – это обратка перед котельной установкой.

На самом деле, нет никакой разницы, где будет установлено насосное оборудование. Главное – чтобы это было до первого разветвления с соблюдением направления (всасывание/нагнетание), грамотной обвязкой и правильной ориентацией ротора. Если СО предполагает наличие двух (трех и больше) отдельных контуров, то имеет смысл установить на каждый из них по отдельному циркуляционному насосу.

Совет: В идеале установка должна выглядеть так: после котлоагрегата (в разрыв трубы) и до первого разветвления. В качестве обвязки установить с двух сторон шаровые краны и грязевик. Питание – 220 В с отдельным автоматом на линии. Схема подключения показана на рисунке ниже.

Для понимания процесса, рекомендуем ознакомиться с видео:

Основные характеристики циркуляционных насосов для систем отопления – это расход теплоносителя и создаваемый прибором напор. Не стоит забывать и о присоединительном диаметре патрубков, которые измеряются в дюймах.

При самостоятельном выборе нагнетающего насоса для автономной системы отопления рекомендуем принять во внимание несколько рекомендаций.

  • Мощность аппарата. Не приобретайте насосное оборудование с запасом мощности более 10%. Толку мало, а шуму много.
  • Перед приобретением проведите необходимые расчеты мощности устройства и давления, которое необходимо для преодоления сопротивления вашей СО.

Высчитать мощность устройства можно по формуле:

где:
дТ – разница температур теплоносителя на входе и выходе;
1.16 – теплоемкость воды (теплоносителя);
П – искомая величина мощности насоса.

Высчитать требуемый напор можно по формуле:

где:
R – сопротивление трубопровода;
L – длина трассы;
Z – гидравлическое сопротивление оборудования;
P – плотность воды;
G – ускорение свободного падения.

Совет: Многие наши соотечественники интересуются, как подобрать циркуляционный насос для систем отопления? Как видно из вышесказанного, для правильного подбора оборудования нужно учитывать массу нюансов. Именно поэтому мы настоятельно рекомендуем обратиться по данному вопросу к профессионалам.

Источник: http://ventilationpro.ru/sistemy-otopleniya/montazh-i-skhemy-sistem-otopleniya/chto-nuzhno-znat-zastrojjshhiku-pro-montazh-cirkulyacionnykh-nasosov-dlya-sistem-otopleniya.html»

Насосы для отопления: как выбрать, правильно установить и отремонтировать?

Рассмотрим циркуляционные насосы для отопления: для чего они нужны, как устроены, какие бывают и как устанавливаются.

Для чего нужен циркуляционный насос в системе отопления?

В общем-то, о назначении насоса говорит само название «циркуляционный»: он нужен для создания циркуляции (движения) теплоносителя в системе отопления.

Какие выгоды даёт использование циркуляционного насоса?

В системах с естественной циркуляцией теплоносителя циркуляционный насос не нужен. Однако, если в старую систему из труб большого диаметра установить такой насос, то будет экономия газа процентов 20…30! Согласитесь, это приятно.

Откуда берётся эта экономия?

Благодаря циркуляционному насосу теплоноситель циркулирует в системе быстрей и, соответственно, быстрей возвращается в котел. Т. е., теплоноситель не успевает отдать всё тепло, возвращается в котел нагретым, и нагрузка для котла меньше, ведь приходится меньше подогревать теплоноситель, чтобы снова отправлять его к отопительным приборам.

Циркуляционные насосы маркируются по двум параметрам: по присоединительному размеру и по мощности. Например, «25 – 40» или «32 – 40».

Первое число – присоединительный размер, второе – мощность или, по-другому, высота подъёма насоса. В приведённых выше примерах присоединительные размеры – 25 и 32 мм (или, соответственно, 1 дюйм и дюйм с четвертью). Второе число — 40 — означает 4 метра водяного столба или 0.4 атмосферы.

Есть насосы ещё менее мощные, рассчитанные на 3 м, а есть более мощные, на 6 м и на 8 м. Внешне насосы разной мощности отличаются только размерами корпуса, а присоединительный размер у всех один и тот же.

В разделе по расчёту системы отопления мы выполняли гидравлический расчет. Как раз он-то и нужнее был для выбора циркуляционного насоса по мощности, чтобы установленный насос справился с сопротивлениями в отопительной системе.

Кроме названных параметров, на корпусе насоса указаны потребления тока при разных режимах работы насоса. Любые насосы для отопления имеют три режима работы, соответственно, три положения выключателя. В каждом режиме насос имеет определённую производительность: объём теплоносителя, который насос прокачивает в час. Самый большой объём прокачивается в третьем режиме, самый малый – в первом. Каждый режим отличается величиной потребляемого электрического тока, что и указано в таблице на корпусе насоса. Из этой таблицы видно, что даже при максимальной нагрузке электроэнергии насосом потребляется очень мало.

Устройство циркуляционного насоса хорошо видно на следующем фото:

1. Устройство циркуляционного насоса для отопления: 1 – корпус; 2 – крыльчатка (чаще всего латунная); 3 – крышка, отделяющая крыльчатку от двигателя; 4 – двигатель; 5 – клеммная коробка, в которой контакты (клеммы) для присоединения питающего шнура; 6 – электронная плата, управляющая двигателем; 7 – крышка клеммной коробки.

У обычного (без электроники) циркуляционного насоса вместо электронной платы (6) стоит конденсатор и на клеммной коробке (5) переключатель скоростей.

Ниже, на разрезе насоса, хорошо видно, как проходит теплоноситель через насос:

2. Насос для отопления в разрезе

Насос имеет чугунный корпус, внутри которого мотор (рис. 1). Либо же ротор прикручен к корпусу снаружи (рис. 2). На валу мотора установлена крыльчатка, которая захватывает заходящий в корпус теплоноситель и направляет его в другую сторону.

На рис. 2 показан ещё и воздухоотводчик, установленный на корпусе. Но такие насосы встречаются редко. У большинства насосов для стравливания воздуха есть винт на корпусе мотора. Этот винт выкручивается при необходимости, воздух выпускается, после чего винт снова закручиваем.

На фото ниже циркуляционный насос фирмы GRUNDPOS:

Насос для отопления GRUNDPOS

GRUNDPOS – это немецкая фирма, её продукция очень качественна. Насосы GRUNDPOS имеют минимальный процент брака и очень работоспособны.

Насосы для отопления, выпущенные немецкой фирмой Wilo, также имеют хорошее качество:

Насос для отопления Wilo

Хотя цена их меньше.

На следующем фото насос сдвоенный — для промышленных систем отопления:

Сдвоенные насосы, применяемые в промышленных системах водяного отопления

Для установки промышленных насосов применяются не гайки, а фланцы диаметром больше 50 мм.

Для чего применяют сдвоенные насосы? Во-первых, для увеличения производительности, когда мощности одного насоса не хватает, чтобы прогнать теплоноситель по системе с большой протяжённостью (например, при больших морозах). Во-вторых, второй насос может быть просто резервным на случай поломки первого, и тогда можно быть уверенным, что система будет работать, даже если один насос выйдет из строя.

Такие насосы чаще ставят в системы ГВ (горячего водоснабжения) с бойлером косвенного нагрева. Такие насосы имеют возможность менять режим своей работы в зависимости от температуры воды. Температура измеряется термостатом, и насос регулирует свою производительность в зависимости от этой температуры: слишком горячая вода — насос подаёт её меньше, холодная – включается большая мощность, и подаётся больше горячей воды. Таймером задаётся время, когда насосу работать не нужно, например, ночью, когда горячей водой не пользуются (то есть, если мы говорим о горячем водоснабжении).

Эти насосы для сложных систем, у которых расход теплоносителя в разных петлях разный. Насос автоматически меняет скорость крыльчатки, чем и регулирует необходимый расход теплоносителя. У таких насосов есть возможность как ручной регулировки, так и автоматической.

Кроме Grundfos и Willo могут встретиться насосы DAB:

Это тоже немецкая компания.

От наших «азиатских друзей» можно встретить насосы Sprut:

Speroni вроде бы производства Италии:

(во всяком случае, надписи на нём на великом и могучем, но это не гарантирует, что производится он полностью в России, есть вероятность «китайского следа»)

Эти насосы имеет меньшую цену, чем немецкие, но не обязательно из-за худшего качества, просто рабсила в Китае дешевле. И обработка наружных чугунных поверхностей чуть менее гладкая, что на работе самого насоса, как вы понимаете, не сказывается.

Как правильно установить циркуляционный насос для отопления?

В комплекте с насосом всегда идут все гайки, нужные для монтажа, и резиновые уплотнительные кольца.

Обратите внимание на правильное расположение насоса, показанное на рисунке:

Правильная установка циркуляционного насоса для отопления

Т. е. вал насоса должен располагаться горизонтально, как бы вы ни «вертели» корпус.

При вертикальном расположении вала насос теряет порядка 30 % производительности.

К насосу должен быть доступ для обслуживания или замены.

Перед насосом (со стороны движения теплоносителя) ставим фильтр грубой очистки. А на случай необходимости замены насоса или чистки фильтра с обеих сторон ставятся шаровые краны.

Про манипуляции с насосом при первом включении можно ещё прочитать в статье про запуск системы отопления.

Теперь про обвязку насоса. Пример обвязки с металлическими трубами показан на фото:

Циркуляционный насос, устанвленный в системе отопления

Вероятно, что изначально это была система отопления из стальных труб, с естественной циркуляцией, т. е. без насоса. Впоследствии добавили насос, для чего сделали обводную ветку (байпас), устройство которой хорошо видно на фото.

При отключенном электричестве или неисправности насоса кран на прямой трубе открывают, и система работает с естественной циркуляцией. В остальных случаях теплоноситель идёт по обводной ветке, будучи приводим в движение циркуляционным насосом, отчего получается экономия энергоносителя, о чём говорилось в начале этой статьи.

Устанавливать насос для отопления лучше всего на обратке, перед котлом. Почему? По двум причинам.

Первая. Насос при такой установке работает при более низких температурах, отчего срок службы его будет больше.

Вторая причина. Вверху котла может собираться воздух (особенно в напольных котлах). Если насос на подаче, он тянет теплоноситель из котла, отчего в верхней части создаётся вакуум, и здесь котёл может закипеть. Когда же насос перед котлом, то он толкает воду в котёл, и завоздушенного пространства вверху котла не создаётся, котёл полностью заполнен.

(вообще-то, это правило однозначно подходит лишь для простых систем отопления, в которых только радиаторы и только в одном здании; а вот для сложных комбинированных систем отопления, скорей всего, придётся ставить распределительный коллектор, а циркуляционные насосы — на каждый контур отдельно… но задача этой статьи – общее знакомство с насосами для отопления, так что углубляться не будем)

Мы разберём здесь лишь те неисправности циркуляционных насосов, с которыми можно справиться своими руками.

Итак, насос включили, он гудит, но циркуляции теплоносителя нет. Причина: крыльчатка не вращается. Скорей всего потому, что закоксована солями жёсткости. Чаще всего это бывает в начале отопительного сезона, когда насос простоял с весны до осени без работы. Соли жёсткости выпадают между корпусом и крыльчаткой из-за плохого качества воды, и мотору просто-напросто не хватает мощности провернуть крыльчатку.

Проблему можно решить самостоятельно. Откручиваем гайку и проворачиваем вручную с помощью подходящего инструмента вал насоса вместе с крыльчаткой. Если провернуть получилось – дальше мотор справится сам. Если же крыльчатка закоксовалась основательно, придётся открутить ротор от корпуса и очистить крыльчатку и корпус внутри от накипи. После чего собрать насос в обратном порядке. Всё.

И подводя итог, ответим на вопрос: какой фирмы выбрать насос для отопления? Как уже говорилось выше, самые надёжные – это немецкие насосы Grundfos и Wilo. И хотя они по цене дороже, а другие марки вполне соответствуют заявленным параметрам, то при наличии средств лучше поставить… то, что лучше. Ну а решать всё же вам. Успехов.

Источник: http://vodotopim.ru/nasos-otoplenija.php»

Установка циркуляционного насоса в систему отопления своими руками

Domiotoplenie > Насосы > Установка циркуляционного насоса в систему отопления своими руками

Как правильно установить циркуляционный насос в систему отопления

Весьма распространенная проблема для домов, в которых обустроена система отопления с естественной циркуляцией – неравномерный нагрев радиаторов в разных комнатах. Чем дальше радиатор от котла, тем он холоднее. Решить подобную проблему поможет установка циркуляционного насоса в систему отопления открытого типа.

Решить проблемы системы отопления открытого типа можно и увеличением диаметра подающих труб. Но этот способ потребует демонтажа старых труб, приобретения и установки новых, что повлечет за собой глобальный ремонт в доме. Он слишком затратен, чтобы можно было на него решиться. Гораздо эффективнее будет пойти на гораздо меньшие траты и установить в нее циркуляционный насос.

Циркуляционный насос необходим для повышения эффективности обогрева помещения

Установка циркуляционного насоса в систему отопления открытого типа позволит не только выровнять температурный режим в помещениях, но и увеличить длину отопительного контура, исключив образование воздушных пробок. Значит, путь хозяев, убежденных в необходимости такой модернизации, лежит в магазин, где придется выбрать нужное оборудование.

Выбирая циркуляционный насос в систему отопления для его монтажа своими руками, необходимо обращать внимание, прежде всего, на те расчетные величины, которые были получены при проектировании системы отопления. Практика показывает, что реальные характеристики по силе потока и величине напора должны быть на 5-10% выше расчетных. Тот фактор, что аппарат не будет работать на своих предельных режимах, значительно продлит срок его эксплуатации.

Важным фактором при выборе циркуляционного насоса являются и его присоединительные размеры. Производители предлагают большие линейки моделей, как по мощности, так и по входному и выходному диаметрам.

Необходимо выбирать тип агрегата, в точности совпадающий с внутренним диаметром сети отопления.

Если на радиаторах отопления установлены автоматические термоклапаны, которые регулируют температуру в комнатах по заданным параметрам, то при их срабатывании будет изменяться общее гидродинамическое сопротивление системы. Соответственно, будет возрастать давление в ней. Для того чтобы избежать возникновения шума при этом, циркуляционный насос должен автоматически снижать свои обороты. Поэтому в таких условиях следует обратить внимание на модели, снабженные электронным регулятором оборотов в зависимости от давления в системе.

В системах отопления для частных домов обычно применяются модели бездроссельного типа с мокрым ротором. Из-за того, что теплоноситель, проходя через внутренности насоса, смазывает и охлаждает его элементы, такие модели не требуют практически никакого дополнительного ухода. Срок их безотказной работы может составить более 20 лет.

Всякое оборудование ответственный производитель снабжает инструкцией, в которой указывает всю важную информацию о правилах монтажа и принципе работы. Чтобы не уподобиться героям шуток, которые читают инструкцию только после сборки, необходимо внимательно изучить этот технический документ, чтобы уяснить правила работы с ним.

Надежная работа циркуляционного насоса гарантируется только при строго горизонтальном расположении вала его электродвигателя

Устанавливая своими руками циркуляционный насос в отопление, важно выбрать правильное его положение относительно уровня горизонта. Дело в том, что надежная работа оборудования гарантируется только при строго горизонтальном расположении вала его электродвигателя. Если это условие подключения не выполнить, то внутри изделия могут образовываться воздушные пробки, оказавшись в которых подшипники останутся без должного охлаждения и смазки. Они будут работать в нештатном режиме, подвергаясь интенсивному износу, что приведет к их неизбежной поломке.

Часто возникающая при установке ошибка – установка насоса «наоборот». Соединительные фланцы абсолютно одинаковы, и совершить такую ошибку нетрудно. Возникает она из-за невнимательности мастера – на корпусе каждой модели есть стрелка, которая указывает направление движения теплоносителя в системе.

Насос установлен правильно, если направление стрелки на его корпусе соответствует движению теплоносителя в системе

Для того чтобы циркуляционный насос работал надежно и долго, проходящий через него теплоноситель должен быть абсолютно чистым. Иначе подшипники и рабочая крыльчатка могут просто разрушиться от попадания в них посторонних предметов. Грязевый фильтр, который устанавливается перед ним по ходу теплоносителя, улавливает все загрязнения, песок и прочие мелкие абразивные частицы, появляющиеся в системе.

Грязевый фильтр устанавливается перед насосом по ходу теплоносителя

В качестве грязевого фильтра можно использовать обычный фильтр грубой очистки, используемый в системах водоснабжения. Он представляет собой небольшой отрезок трубы с отходящим от него под углом бочонком-грязеуловителем. В прямом участке расположена металлическая сетка, которая отсекает весь мусор, способный повредить оборудованию. Весь собранный мусор должен оседать в грязеуловителе, который можно периодически чистить, открутив пробку на его торце.

Правильный монтаж фильтра

Обратите особое внимание, что установка фильтра также производится в строго определенном его положении. Стрелка, нанесенная на его корпус должна совпадать с направлением движения теплоносителя, а бочонок для сбора грязи – направлен вниз, иначе грязь не будет в нем собираться.

Для самого циркуляционного насоса безразлично то место, где будет проводиться его подключение. Все модели будут работать одинаково хорошо и на подаче, и на обратке. Но, все же, продолжительность работы пластиковых и резиновых манжет, подшипников будет тем дольше, чем ниже температура теплоносителя. Поэтому для большинства типов систем отопления лучше монтировать аппарат в трубопроводе обратки после расширительного бака и перед отопительным котлом. Расположение его после расширительного бака тоже не случайно – бак должен находиться в месте, где поток теплоносителя максимально лишен турбулентности. (О том, как правильно установить расширительный бак в систему отопления можно прочитать здесь). А такое место находится как раз перед циркуляционным насосом.

Для большинства типов систем отопления лучше монтировать циркуляционный насос в трубопроводе обратки после расширительного бака и перед отопительным котлом

Исключение составляет лишь система теплых полов, которая работает при достаточно низкой температуре теплоносителя. Схема установки циркуляционного насоса в систему допускает его монтаж сразу после котла отопления для поддержания должного уровня давления в системе. Кроме того, это уменьшает возможность возникновения в трубах теплых полов воздушных пробок.

Циркуляционный насос работает от электрической сети. При аварийном отключении электроэнергии многие системы отопления могут продолжать работать по схеме естественной циркуляции теплоносителя.

Чтобы уменьшить все возможные участки сопротивления его движению, насос устанавливается на байпасной линии, которая отсекается от основной трубы при помощи запорных кранов шарового типа.

Между входами байпасной линии в основную трубу врезается шаровый кран, который дает возможность в штатном режиме полностью ее перекрыть и пустить весь поток теплоносителя через байпас и циркуляционный насос.

Схема монтажа насоса на байпасной линии

Почему же циркуляционный насос врезается в байпас, а не в основную линию? Для того чтобы уменьшить количество поворотов и углов при естественном ходе теплоносителя. Когда же агрегат находится в штатном режиме, то эти «лишние» четыре поворота он попросту не замечает.

Кроме того, что это позволяет продолжать обогрев дома без электричества (пусть менее эффективно, но отопление сможет работать при аварийном отключении электроэнергии или в межсезонье), перекрытие двух кранов на байпасе дает возможность быстро провести замену оборудования или его ремонт.

Чтобы вручную не переключать поток теплоносителя, в основную трубу можно установить обратный клапан

Для того чтобы вручную не переключать поток теплоносителя между байпасом и основной линией, можно установить в основную трубу между входами байпаса обратный клапан. В штатном режиме он закрыт, а как только давление в основной трубе до насоса стало больше, чем после него, то это означает, что двигатель не работает и клапан открывается.

Проводя монтаж, необходимо полностью исключить возможность попадания влаги в клеммную коробку и розетку электропитания. Клеммные коробки обычно снабжаются герметичными прокладками, поэтому важно не пренебрегать техникой безопасности и надежно их закрывать. Располагать аппарат необходимо так, чтобы клеммные коробки оказались наверху.

Проводя монтаж, необходимо полностью исключить возможность попадания влаги в клеммную коробку

Если в системе отопления используется теплоноситель с температурой выше 90 градусов Цельсия, то для присоединения потребуется специальный термостойкий кабель питания. Располагать кабель питания необходимо таким образом, чтобы он не мог коснуться ни корпуса оборудования, ни стенок труб.

Если отопление не может работать от естественной циркуляции теплоносителя, то весьма полезно предусмотреть резервный источник электропитания для работы всего отопительного оборудования. Это может быть как электрогенератор, так и источник бесперебойного питания на аккумуляторах. (О том, как его выбрать можно прочитать здесь). Такая схема питания должна быть способна обеспечивать работу и циркуляционного насоса, и электронику отопительного котла, если таковая на нем имеется.

Для работы отопительного оборудования полезно предусмотреть резервный источник питания

Схема подключения циркуляционного насоса предусматривает обязательное его заземление. Обычно это выполняется при помощи стандартной евровилки, важно только обеспечить подключение линии заземления в розетке электропитания. Нелишним будет поставить дополнительный автомат отключения неподалеку от питающей розетки.

После того как монтаж циркуляционного насоса завершен, система отопления заполняется теплоносителем для удаления воздуха, оставшегося в корпусе насоса. Это делается при помощи винта, расположенного в его крышке. Винт необходимо открутить и дождаться момента появления воды. Это будет сигнализировать о том, что весь воздух вышел, и корпус полностью заполнен жидкостью. После этого насос готов к работе. Если насосный агрегат имеет ручное управление, то выводить воздух придется каждый раз перед его включением.

Если насосный агрегат имеет ручное управление, то выводить воздух придется каждый раз перед его включением

Внимательно прочтя инструкцию по установке, прилагающуюся к циркуляционному насосу, и изучив нюансы, указанные в этой статье, вы вполне можете определиться с тем, как правильно установить циркуляционный насос в систему отопления и провести его монтаж своими руками.

Источник: http://domiotoplenie.ru/nasosy/ustanovka-tsirkulyatsionnogo-nasosa-v-sistemu-otopleniya.html»

Комментарии

Комментирование отключено.
